Система отопления ПЛЭН: специфика инфракрасного пленочного отопления

Виды систем ПЛЭН по способу размещения обогревателей

Фактически, пленочные ИК-обогреватели можно устанавливать на любую более-менее ровную, прямолинейную поверхность. Но чаще всего их располагают на потолке или под напольным покрытием. Монтаж на стену является крайне неэффективным решением и может быть продиктован только технической необходимостью обогрева конкретного места. Как для пола, так и для потолка используются одни и те же элементы, методы их крепления и подсоединения.

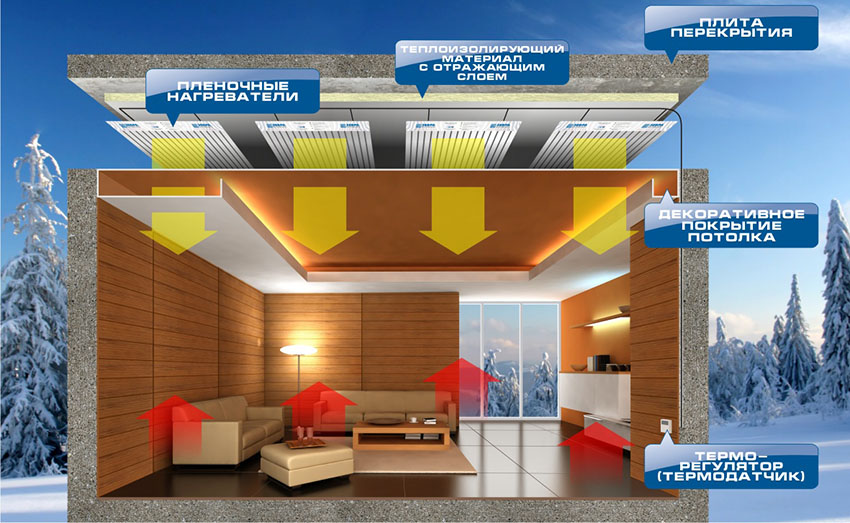

Потолочные системы

При размещении ПЛЭН панелей на потолке ИК-излучение будет направлено строго вниз. Таким образом, основная площадь поглощения придётся на пол, который и будет выступать основным элементом, аккумулирующим, а затем отдающим, тепло. В соответствии с законом конвективного теплообмена нагретый поверхностью пола воздух будет подниматься вверх. При этом, температура на высоте 1,5 м будет ниже на 1,5÷2°С, чем на поверхности пола. Такое температурное распределение считается оптимальным с точки зрения медицины. Дополнительным преимуществом потолочного размещение является возможность установки любого типа декоративного покрытия: из гипсокартона, вагонки или натяжные потолки, при условии их размещения на некотором отдалении от нагревательного элемента.

Полноценное отопление помещения мансарды при помощи пленочных инфракрасных ПЛЭН систем, устанавливаемых как на потолок, так и на стены

Для пленки, расположенной на потолке, значительно снижается риск механических повреждений. Однако если потолочное инфракрасное отопление расположено в квартире многоэтажного дома, следует позаботиться о надежной гидроизоляции, в качестве защиты от затопления соседями сверху. Существуют и определенные технические ограничения, устанавливать плёночные ИК-обогреватели экономически нецелесообразно, если высота потолков в помещении превышает 3,5 м.

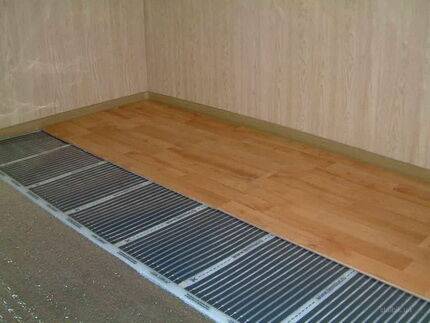

Напольные системы

В качестве напольного покрытия могут быть использованы практически любые материалы: ламинат, паркет, ковролин, некоторые виды линолеума

При их выборе следует обратить внимание на отметку производителя «допускается для использования в системах тёплый пол». После включения ИК-излучение поглощается материалом напольного покрытия, который после нагрева передает тепло предметам интерьера.  Фактически, независимо от места установки нагревательных элементов отопление помещения осуществляется конвекционным способом.  Основные преимущества напольного расположения является отсутствие воздействия инфракрасных лучей на жильцов и бытовую технику

Теплый пол полностью безопасен и может использоваться в помещениях с умеренной влажностьюУстойчивость к механическим воздействиям и влажности у некоторых марок ПЛЭН панелей достаточно высока, чтобы они использовались для подогрева грунта теплиц

Теплый пол полностью безопасен и может использоваться в помещениях с умеренной влажностьюУстойчивость к механическим воздействиям и влажности у некоторых марок ПЛЭН панелей достаточно высока, чтобы они использовались для подогрева грунта теплиц

Инфракрасный обогреватель

Инфракрасный обогреватель излучает теплоэнергию на все поверхности и предметы. Поскольку эти поверхности нагреваются, они отдают тепло в воздух. При этом энергия распределяется равномерно по всему помещению и не поглощается воздухом. Примечательно, что традиционные обогреватели излучают теплоэнергию неравномерно, поскольку теплый воздух вытесняется холодными массами и поднимается к потолку.

Более того, таким способом можно сэкономить электроэнергии до 70%. Поэтому установка инфракрасного отопления своими руками в доме станет выгодным решением для владельца.

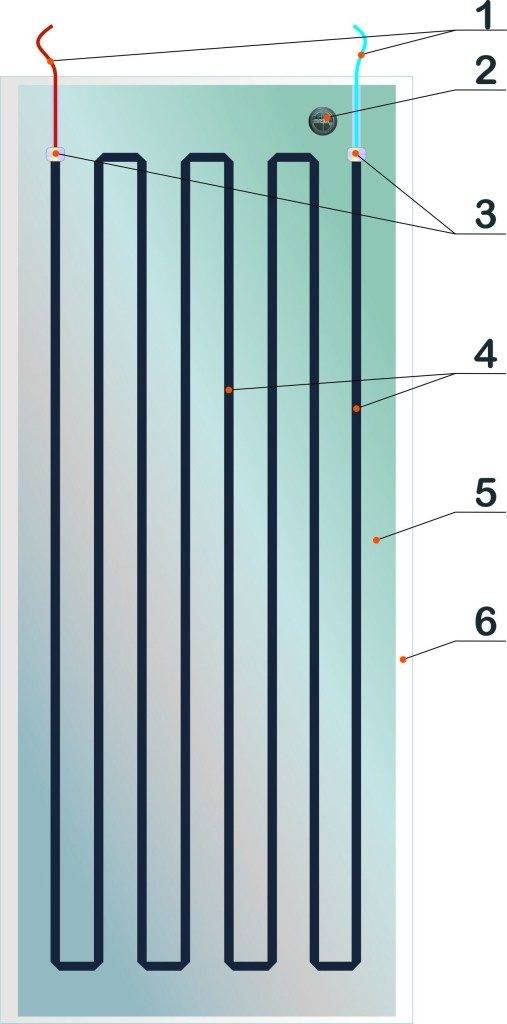

Устройство ПЛэН элемента

Что такое инфракрасное излучение

Инфракрасное излучение – это безвредный спектр электромагнитного излучения. Инфракрасные волны дают все предметы, окружающие человечество, только в разном диапазоне в зависимости от нагрева. Получается, что инфракрасное отопление абсолютно безвредное, так как дает человеку совершенно естественное тепло.

К тому же инфракрасное отопление полезно для здоровья. Так как диапазон излучения ПЛЭН находится на одном уровне с диапазоном излучения человека, осуществляется терапевтическое воздействие на организм. Инфракрасное тепло улучшает обменные процессы, способствует быстрому выздоровлению от простудных заболеваний и снижению веса.

Циркуляция тепла в сравнении с обычным отоплением. Нажмите на фото для увеличения.

Отопление ПЛЭН при правильной установке позволяет распределять лучи тепла по всей комнате

Важно учитывать высоту потолков и площадь помещения и, исходя из расчетов, правильно распределить систему

Преимущества ПЛЭН

Пленочное отопление имеет ряд преимуществ.

Не требует отдельного места в помещении. Так как вся система устанавливается на потолке и занимает практически до 80% его площади, то в комнате на полу и на стенах место остается абсолютно свободным.

Кроме удобства использования, такое инновационное электрическое отопление полезно и с экономической точки зрения. Оно потребляет достаточно мало энергии. Обусловлено это продуманным устройством потребления электроэнергии. Система ПЛЭН, достигнув указанной на регуляторе температуры, переходит в экономный режим и отключается до тех пор, пока температура не начнет падать, затем снова автоматически включается и набирает потерянные градусы.

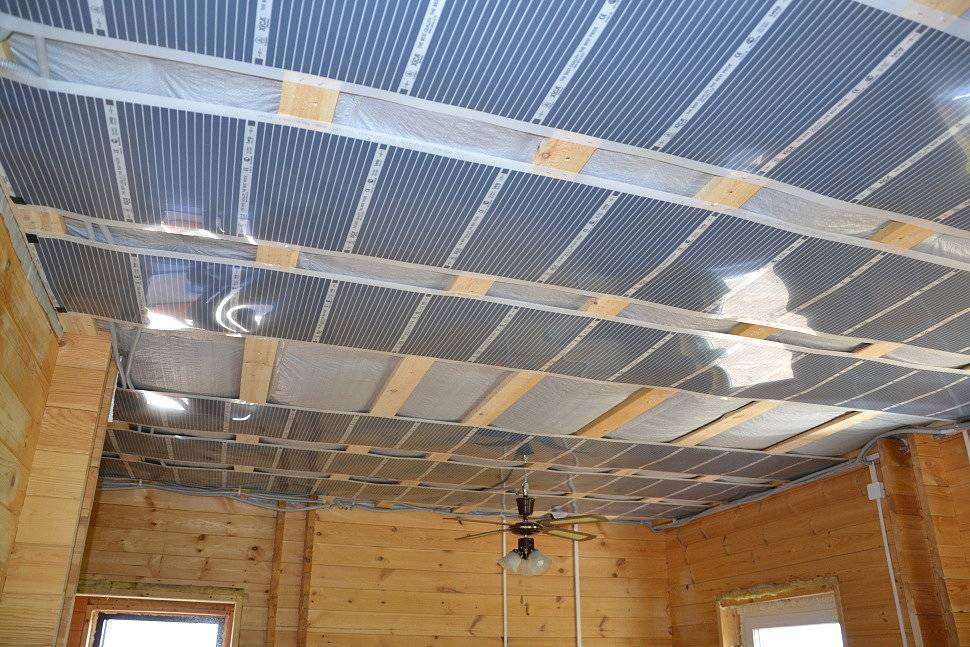

Потолочное расположение ПЛЭН. Нажмите на фото для увеличения.

Если все же по какой-то причине повредится проводник и пленка перестанет прогреваться, ее легко сменить на новый лист. Достаточно демонтировать потолочное покрытие, убрать испорченный лист и подсоединить к системе новый. Чего не скажешь, допустим, про тот же самый теплый пол, где вся система заливается капитальной стяжкой, и в случае перегорания контактов остается только пожать плечами и искать новые методы обогрева.

Потолочное отопление удобно тем, что его можно полностью скрыть под любым строительным материалом. Пленку просто декорируют пластиковыми панелями, потолочной плиткой, навесными или натяжными потолками. Единственное ограничение в отделке потолка с системой ПЛЭН – нельзя устанавливать под зеркальные и металлические поверхности.

Отопление ПЛЭН универсальное. Его можно устанавливать как внутри частного дома, так и в любых других помещениях: в квартирах домов, учреждениях социального характера (детские сады, школы, больницы), банях, саунах, теплицах и других учреждениях.

ПЛЭН можно использовать для отопления производственных помещений. Нажмите на фото для увеличения.

Простота конструкции отопления системой ПЛЭН позволяет продлить срок эксплуатации до 30 лет.

Из-за экономного потребления энергии, отсутствия затрат на ремонт и содержания система ПЛЭН быстро оправдывает вложенные в ее установку средства.

Возможность установить отопление своими руками. Достаточны базовые знания электромонтажа и умение закреплять потолочные конструкции.

Отопление ПЛЭН обеспечивает комфорт дома: не сушит воздух и не сжигает кислород. Система работает бесшумно и не выделяет продуктов сгорания.

Теплый пол на основе ПЛЭН. Нажмите на фото для увеличения.

Для того чтобы убедиться в удобстве и простоте этого отопления, достаточно посмотреть на его технические характеристики:

1. Потребление тока – не более 1 Ампер.
2. Длина волны инфракрасного излучения – 9 мкм.
3. Мощность – 180 Вт.
4. Максимальная температура нагревания на поверхности листа – 45 градусов.
5. Вес одного квадратного метра – всего 700 г.

Это основные технические характеристики, показывающие, насколько проста система ПЛЭН и насколько она экономна в плане энергопотребления, а небольшой вес способствует легкому монтажу даже в одиночку.

Установка своими руками

Поскольку такое отопление позиционируется как энергосберегающее, обязательно нужно соблюдать последовательность этапов установки и подключения:

• Подготовить ровное, сухое основание.
• Нашить, используя строительный степлер, на перекрытие дополнительный теплоизоляционный материал с фольгированным отражающим слоем (Изолон с фольгой, Пенофол). Стыки заклеить армирующей лентой с алюминиевым напылением.
• Прикрепить электронагреватель скобами стройстеплера. Для бетонного основания прикрепить обрешетку на плиту при помощи саморезов, на нее установить ПЛЭН.
• Подключить электропитание, датчик температуры, вывести кабель к терморегулятору.
• Смонтировать блок управления и термостат на стену на уровне 1,5 м от пола. Протестировать систему.
• Закрыть готовое инфракрасное отопление декоративным покрытием.

Стоимость укладки ПЛЭН профессиональной бригадой составляет около 800 руб/м 2 с учетом транспортных расходов, проведения необходимых замеров и расчетов. Если разрабатывается проект для больших площадей, то цена увеличивается на 10-15 %. Следует также учитывать, что пленочно-лучистый электронагреватель должен занимать как минимум 70 % от площади основания. Легко интегрируется в систему «Умный дом», весь процесс установки длится менее 1 дня.

Некоторые опытные мастера рекомендуют иную систему монтажа: сначала крепится деревянная обрешетка, в промежутки которой закладывается минеральная вата. Закрывается все потолочным ГКЛ, далее крепится фольгированная защита, ПЛЭН и финишная отделка. Теплопотери благодаря такому «пирогу» снижаются до минимума.

Опыт многих покупателей подтверждает, что ПЛЭН целесообразно применять только в качестве дополнительного источника тепла, поддерживающего температуру во время отключения основного отопления. Его главная задача в этом случае – не дать остыть жилью за время отсутствия хозяев.

Как вам статья?

Мне нравитсяНе нравится

Достоинства ПлЭн

Следует отметить, что инфракрасное отопление ПлЭн имеет значительно больше преимуществ, чем любая другая система, как показывают отзывы. В частности:

• ПлЭн не влияют на уровень влажности в помещении, не сжигают кислород;
• в случае если монтаж и эксплуатация нагревателя выполняются в соответствии с инструкцией, система с легкостью прослужит минимум 30 лет;
• система отопления ПлЭн не требует какого-либо сервисного обслуживания;
• система более экономична, поскольку на отопление тратится значительно меньше ресурсов;
• ПлЭн довольно быстро окупается – всего за 1.5-2 года;
• при необходимости пленочные системы отопления можно легко демонтировать собственными руками и установить в любом другом подходящем месте;

Монтаж ПлЭн довольно простой

• система не выделяет вредных элементов;
• бесшумный уровень работы;
• ПлЭн имеет защиту от поражения электротоком при случайно прикосновении;
• система полностью пожаробезопасна;
• ПлЭн является наиболее экологичным способом отопления;
• пленка имеет минимальную толщину – она не занимает полезного пространства;
• уровень электромагнитного излучения ПлЭн не превышает норму, допустимую для используемых в жилом помещении приборов;
• инфракрасное пленочное отопление не портится при перепадах напряжения или его отключении;
• инфракрасное излучение препятствует возникновению сырости  и плесени на стенах помещения;
• ПлЭн имеет высокую скорость обогрева – предметы в комнате становятся теплыми спустя небольшой промежуток времени после включение прибора;
• устройство имеет автоматизированную систему, которая позволяет с легкостью контролировать температуру в помещении;
• «дежурный» температурный режим поддерживается на уровне +10°C;
• пол в обогреваемом помещении всегда теплый – это способствует снижению количества простудных заболеваний у жильцов дома.

Технические характеристики ПлЭн (на 1 м2):

• уровень КПД – 89-90%;
• класс защиты IP67;
• используемое напряжение – 220В;
• электрическая мощность ПлЭн – 170 Вт;
• потребляемый ток – 1,2 А;
• волна излучения имеет среднюю длину в 10 мкм;
• поверхность ик отопление ПлЭн нагревается до температуры 45-50°;
• на сегодняшний день в продаже присутствует полотна шириной – 33 см, 51 см и 65 см;
• длина полотна варьируется от 1 до 5 м;
• толщина пленки составляет всего 0,55 мм;
• вес ПлЭн составляет 550 г/м2.

На сегодняшний день ПлЭн является новой системой отопления, популярность которой стремительно растет. И это неудивительно, поскольку, обладая внушительным перечнем достоинств, такая система практически не имеет недостатков. Применение ПлЭн – лучшее решение для тех, кто максимально ценит тепло и комфорт в собственном доме, заботится о своем здоровье и здоровье близких. На видео можно посмотреть, как производится монтаж ПлЭн.

https://youtube.com/watch?v=Enlhkv0WhQY

Польза или вред – дилемма установки инфракрасного отопления

Каждый человек задумывается, прежде всего, о своем здоровье и в случае с ИК обогревателями правильно делает. Длительное излучение может негативно отразиться на самочувствии пожилых людей, детях и зависящих от погоды, так как создает статичное электрическое поле, как и любой электроприбор.

При длительном воздействии, возможно, иссушение кожи, ожоги. Поэтому при использовании домашних обогревателей напольных или настенных их излучение не должно быть направлено на человека.

Стоит заметить, что при использовании теплого пола, тепловое инфракрасное излучение сводиться к нулю и остается лишь электростатическое поле.

Что необходимо учесть при монтаже?

Продавцы и производители рекомендуют поручать монтаж инфракрасного пола специалистам, однако некоторые мастера вполне успешно справляются с этой задачей самостоятельно. Чтобы правильно уложить пленочный пол, необходимо выполнить следующий шаги:

• Шаг # 1: Составить план-схему раскладки пленки, выбрать место для термодатчика и термостата.
• Шаг # 2: Установить термостат в подходящем месте.
• Шаг # 3: Подготовить основание, которое должно быть не только ровным, но также сухим и чистым.
• Шаг # 4: Если основание неровное, возможно, понадобится уложить на пол фанеру (рекомендованная толщина – 10 мм и выше) или ДСП.
• Шаг # 5: Уложить защитное гидроизоляционное покрытие, роль которого с успехом выполняет пленка толщиной 50 мкм или больше.
• Шаг # 6: Уложить теплоизоляционный слой из лавсановой пленки, подходит и металлизированная, и полипропиленовая разновидность этого материала.
• Шаг # 7: Разрезать пленку на полосы нужной длины по специальным линиям.
• Шаг # 8: Выложить пленку в соответствии со схемой шинами вниз и зафиксировать ее скотчем.
• Шаг # 9: Соединить элементы специальными контактами.
• Шаг # 10: Установить термодатчик.
• Шаг # 11: Подключить систему к электропитанию и терморегулятору.
• Шаг # 12: Выполнить монтаж напольного покрытия.

Не стоит использовать в качестве теплоизоляционного слоя материалы с основанием из алюминиевой фольги. Категорически запрещено укладывать полосы пленки внахлест.

После того, как пленка разложена, передвигаться по ней необходимо с большой осторожностью, чтобы не повредить нагревательные элементы. Не стоит также ронять на ее поверхность строительный инструмент. На схеме наглядно представлен порядок подключения инфракрасного теплого пола. Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

На схеме наглядно представлен порядок подключения инфракрасного теплого пола. Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

Иногда удачным выбором становится комбинированный вариант: владелец дома самостоятельно проводит подготовительные работы и укладку напольного покрытия, а монтаж и подключение собственно пленки доверяет профессионалам.

Раскладку теплого пленочного пола следует тщательно продумать и составить соответствующую схему. На ней необходимо указать места установки стационарных предметов мебели, поскольку ставить их на пол с пленочным обогревом не рекомендуется.

Для мебели, которая плотно прилегает к полу, необходимо подобрать мета постоянной установки, а все остальное ставить на ножках или подвешивать на стены. Несоблюдение этого указания может привести к перегреву пола, порче пленки, мебели и напольного покрытия.

Инфракрасную пленку следует укладывать встык, перехлест полос пленки при монтаже недопустим. Ее следует надежно закрепить скотчем, не допуская повреждений

Важно правильно установить датчик температуры, чтобы его показания были корректными. В этом отношении также существуют четкие рекомендации производителя, которых необходимо придерживаться. Укладывать пленку следует только на ровный и чистый пол, особенно если в качестве напольного покрытия выбран ламинат, один из самых капризных вариантов пола в сочетании с напольными системами обогрева

Укладывать пленку следует только на ровный и чистый пол, особенно если в качестве напольного покрытия выбран ламинат, один из самых капризных вариантов пола в сочетании с напольными системами обогрева.

Для подключения пленочного инфракрасного теплого пола к системе электроснабжения можно использовать специальные заклепки или метод спайки с медной проволокой

После укладки ламината не следует сразу же включать теплый пол. Нужно подождать некоторое время, чтобы напольное покрытие прогрелось до уровня температуры воздуха в помещении. Лишь после этого можно безопасно включить обогрев. Соблюдение этого правила не повредит и при работе с другими типами напольного покрытия.

Устройство инфракрасных обогревателей

Устройство пленочного ИК отопления

Нагревательным элементом в устройствах пленочного инфракрасного отопления является резистив из металло-графитового сплава, способный трансформировать электроэнергию в тепловое излучение. Он проложен узкими полосами между двух слоев пленок из полиэстера. Покрывающая нагревательный элемент алюминиевая фольга способствует более равномерному излучению. Наружу выведены контакты для подсоединения к электросети.

Такая конструкция представляет собой автономный теплоизлучающий контур, который можно контролировать с помощью термодатчика и управляющего блока. После нагрева помещения до заданной температуры, электропитание автоматически отключается. Сам излучатель разогревается во время работы не более чем до 45–50° С.

В зависимости от завода производителя пленочных систем отопления, их размеры варьируются от 30 до 120 см по ширине и от 1 до 5 метров по длине. Вес одного пленочного элемента составляет всего 0,3–0,5 кг. Потребляемая мощность ИК нагревательных пленок находится в диапазоне 80–350 Вт. Наибольшую популярность приобрели системы пленочного отопления ПЛЭН и Зебра.

Завод пленочных систем отопления «ПСО» выпускает нагревательные элементы в усиленном влагостойком исполнении. Благодаря дополнительной защите и возможности подключать заземление пленочное отопление Зебра рекомендовано к использованию во влажных помещениях. Улучшен также режим его работы в условиях нестабильного напряжения в сети.

Энергосберегающее отопление ПЛЭН: что это такое, принципы работы

ПЛЭН — система отопления, основанная на использовании физических процессов теплообмена. Эффект сравнивают с теплом солнца. Имеет многослойную структуру.

Между двумя слоями лавсановых плёнок располагается специальная алюминиевая фольга с отражающей поверхностью, а между слоями фольги — резистивные элементы. Толщина плёночных нагревателей составляет 1—1,2 мм.

Лавсановые плёнки выполняют две функции — электроизолирующую и декоративную. При включении системы в сеть электрический ток поступает к электрическим нагревателям, разогревающим фольгу, которая отражает инфракрасные волны длиной 9,4 микрометров. Эти волны невидимы человеческому глазу, но хорошо ощутимы как тепло. В результате теплообмена между поверхностью ПЛЭН и декоративным покрытием (напольным, потолочным или настенным) тепло распространяется по всему помещению.

Максимальная температура, которой достигают электронагреватели — 45 °C. Благодаря этому ПЛЭН считается одной из наиболее безопасных систем отопления.

Плёночные электронагреватели выполняют роль как основного отопления, так и дополнительного. Плёнки устанавливаются на любой ровной поверхности как горизонтальной, так и вертикальной и даже наклонной. Благодаря своим особенностям ПЛЭН сохраняет ощущение тепла и уюта в доме.

Технические характеристики

Параметры ПЛЭН приведены в таблице:

Показатель	Характеристики	Заявленные данные
Материал	Нагреватель	Специальный сплав
Изоляция	Трёхслойный ПЭТ
Отражатель	Алюминий
Масса	1 м. квадратный	550 г
Толщина	–	0,4 мм
Температура, макс.	–	45 °С
Потребляемая мощность	–	150—175 Вт/м. квадратный
КПД	–	98%
Срок эксплуатации	–	>50 лет

В зависимости от высоты помещения выбирается мощность. Обусловлено это тем, что часть излучения рассеивается в воздухе, вследствие чего тепло, поднимающееся снизу, не будет достигать цели. Производители рекомендуют при высоте до 3 м использовать ПЛЭН мощностью 125 Вт на квадратный метр. В остальных случаях — 150 Вт на квадратный метр.

Фото 1. Рулон пленочного инфракрасного электронагревателя. Материал можно разрезать при помощи обычных ножниц.

Минусы

Хоть их и не так много, все же стоит учесть основные недостатки инфракрасного отопления перед тем, как его устанавливать.

• Обогреватель ПЛЭН, который монтирован на потолке, не всегда вписывается в интерьер дома, хотя есть различные дизайны таких устройств, которые могут подойти для вашей обстановки.
• Для установки такой системы в офисных помещениях потребуется официальное разрешение пожарной инстанции, процедура получения которого займет много времени и средств.
• Высокая цена установки (но помните, что позже она окупится).
• При установке системы инфракрасного отопления во всем доме вам вряд ли удастся много сэкономить, хотя такое решение все равно обойдется дешевле чем любой другой вид отопления.

Польза или вред инфракрасного излучения

У большинства из тех, кто задумывается об установке инфракрасного оборудования в своем доме, возникает вопрос о безопасности такой системы.

Для начала разберемся с тем, что же такое ик-излучение. Это электромагнитные волны определенной длины. Их естественный источник – Солнце, которое излучает большое количество волн различного спектра. Самые длинные из них относятся к так называемым красным, потому что человеческий глаз видит их как красный цвет.

Однако учеными было доказано, что существуют еще и инфракрасные волны, длина которых несколько больше. Они относятся к волнам невидимого для человека спектра. Они попадают на кожу и ощущаются как тепловое воздействие. Но не все инфракрасное излучение одинаково.

Физики выделяют три группы таких волн:

1. Короткие, излучаемые телами с температурой свыше 800 °С.
2. Средние. Их испускают предметы, разогретые до 600 °С.
3. Длинные. Излучаются телами с температурой до 300 °С.

В зависимости от длины волны инфракрасное излучение воздействует на живые организмы по-разному. Короткие волны проникают в тело человека достаточно глубоко и способны разогреть внутренние органы.

На участках кожи, которые подверглись воздействию коротких ик-волн, образуются покраснения, волдыри и даже ожоги. Волны средней длины обладают более мягким воздействием, но все-таки нежелательны для организма.

Пленочные нагреватели разогреваются до температуры 50С, соответственно излучают только длинные инфракрасные волны, полезные для человека

Длинноволновое инфракрасное излучение воспринимается человеком как приятное тепло. Оно проникает в верхние слои кожи и мягко разогревает находящуюся в них влагу. Именно поэтому все живые организмы так любят греться на солнышке.

Длинноволновое ик-излучение не только греет, но и активизирует иммунитет, запускает механизмы восстановления и регенерации множества систем и органов.

Учитывая, что пленочное оборудование разогревается до 45-50С, можно быть уверенным, что излучает оно длинные инфракрасные волны. В рабочем режиме поддержания заданной температуры система работает в среднем от 6 до 10 минут в час.

Таким образом, она оказывает кратковременное воздействие на человека. Безопасность ПЛЭН подтверждается множеством сертификатов. Оно рекомендовано для установки в медицинских и детских учреждениях.

Подробная информация о вреде ик-обогревателей рассмотрена в другой нашей статье.

Формы выпуска отопительных приборов ПЛЭН

Разные производители выпускают модели ПЛЭН, отличающиеся друг от друга разными свойствами по ширине и длине. Однако по большинству параметров они схожи и в целом имеют стандартные рабочие характеристики.

Итак, самыми популярными и доступными утеплителями являются плиты ПЛЭН, выпускаемые в трех вариантах ширины – 350, 510 и 650 мм. При этом плиты 350 и 510 мм имеют только две безэлектродные площадки крепления исключительно на краю плиты, а панели 650 мм — три, с краев и посередине.

В отличие от полов с инфракрасным подогревом, в случае с панелями ПЛЭН не допускается нарезка полос под необходимую площадь помещения, поэтому панели выпускаются в очень широком диапазоне типоразмеров с несколькими видами ширины и длины от одного до пяти метров. Это позволяет подобрать материал для помещения любой площади.

Монтаж

Еще одно преимущество подобных решений в том, что можно провести все монтажные операции самостоятельно. Никаких особенных познаний или инструментов не потребуется – достаточно иметь первичные навыки работы с электричеством и приготовить минимальный набор инструментов:

• Строительный степлер
• Острый нож
• В некоторых случаях – перфоратор и детали для обрешетки

Больше ничего и не нужно. Однако, стоит упомянуть, что установка таких обогревательных устройств в больших по площади помещениях может потребовать подключения к отдельной электрической линии и выводу ее непосредственно в щиток. Здесь уже необходимо вмешательство опытного электрика. Самостоятельно можно подключать небольшие системы, которые будут обогревать комнаты до 50 квадратных метров.

Перед установкой обогревающей плёнки, нужно подготовить основание – по всей его площади закрепляется подложка, отражающая тепло внутрь помещения и не допускающая его потерь через перекрытие. После этого, установка может немного отличаться для разных типов перекрытий. Бетонные основания потребуют некоторых дополнительных операций.

Если теплый потолок устанавливается в деревянном доме, то пленку можно крепит непосредственно к перекрытию, при помощи строительного степлера. Нельзя попадать скобами в токопроводящие элементы, поэтому, при фиксации пленки будьте внимательны.

После того, как пленка зафиксирована, можно начинать ее подключение. Здесь нет ничего сложного – все разъемы специально сделаны так, чтобы подключение было простым. Соединив провода с плёнкой в месте подключения, провода прячутся в кабель канал, закрепленный на стене. Дальше подключается терморегулятор и вся система соединяется с электрической сетью.

В случае с бетонными основаниями, перед монтажом самой пленки, на перекрытии собирается плоская обрешетка или деревянных брусков, к которой и производится крепление всех элементов системы.

Как по эффективности, так и по экономичности плёночные обогреватели превосходят существующие системы на жидких теплоносителях и уж тем более – печное отопление. Однако, зависимость от наличия электрической энергии немного снижает возможности использования таких решений. Если же у вас нет проблем с получением электричества или есть собственный генератор – такие обогревательные системы будут отличным выбором.

Монтаж инфракрасной потолочной пленки

В том случае, если данная система будет выступать в качестве основного источника тепла, рекомендуется предварительно на поверхности закрепить маты, которые будут занимать порядка 80%. Если инфракрасный потолочный обогреватель используется в качестве дополнительного источника тепла, то достаточно установить маты на 30% от общей площади всей потолочной поверхности.

Перед тем как приступить к монтажным работам, необходимо предварительно правильно рассчитать уровень мощность обогревательных элементов. Благодаря расчету мощности можно будет подобрать терморегулятор. Например, терморегулятор потребляет 4 кВт, на каждый кв. м пленки приходится 0,2 кВт. В данном случае площадь поверхности должна составлять до 20 кв. м.

После этого переходят к монтажу теплоизоляционных материалов. Если планируется установка ИК обогревателя в многоэтажном доме с бетонным перекрытием, то благодаря теплоизоляции можно предотвратить потерю тепла. В деревянных домах теплоизоляция предотвращает рассеивание тепла и, как следствие, пересыхание древесины.

Для утепления можно использовать вспененный полистирол, который покрыт слоем фольги с одной либо двух сторон. Материал стоит крепить к перекрытиям, используя для этих целей тугоплавкие дюбеля. Стыки рекомендуется проклеивать скотчем, выполненным из фольги. Только после этого можно приступать к установке пленочного потолочного обогревателя.

При креплении инфракрасного пленочного полотна необходимо предварительно отступить по всему периметру от стен около 35 см. Между полосками должно быть оставлено расстояние до 5 см. Инфракрасная пленка должна располагаться на поверхности потолка параллельно друг другу. В процессе проведения работ рекомендуется следовать специальной схеме, согласно которой нагревательные элементы не должны находиться над спальными местами и электрическими приборами.

После того как все элементы были закреплены, стоит проверить работоспособность системы. Для этого предстоит подключить к шинам из меди клеммы и плотно зажать их с помощью плоскогубцев, места подключения должны быть надежно заизолированы.

Для соединения между собой инфракрасных пленочных полотен используют электрические медные провода, которые имеют минимальное сечение, равное 2,5 кв. мм. При необходимости провода можно замаскировать, для этого в стенах делают штробу с помощью перфоратора, которую дальнейшем заделывают штукатуркой.

Внимание! При необходимости можно установить инфракрасный теплый пол на потолок

Плинтусные нагреватели с инфракрасным излучением

Инфракрасные отопительные приборы плинтусного типа имеют схожее устройство с обычными панельными моделями. Визуально такие приборы напоминают обычные плинтусы – только высота больше и выполнены они из керамики. Рекомендуется устанавливать плинтусные радиаторы под наружными стенами, но жестких ограничений в этом плане нет.

Отопление дома инфракрасными обогревателями данного типа является наиболее рациональным, поскольку тепло в первую очередь отдается стене, которая за счет своих размеров становится отличным накопителем. Тепловая энергия от стены может попадать в помещение на протяжении нескольких часов после выключения нагревателя.
