Сифон для поддона душевой кабины: виды, конструкция, монтажные инструкции

Как пользоваться сифоном: рекомендации по очистке и уходу

Сифоны просты в эксплуатации. Для бесперебойной и долговечной работы затвор необходимо периодически очищать от накопившихся загрязнений. Для этого следует знать, как прочисть слив в душевой кабине. Первым делом снимается декоративная решетка, из стакана вынимается гидрозатвор, который следует очистить от загрязнений. Отложения также удаляются из внутренней полости сифона. Два раза в год рекомендуется выполнять очистку затвора с использованием бытовых химических средств, которые предназначены для пластиковых изделий.

Важно! Сифон не следует продувать сжатым воздухом, поскольку повышенное давление способно разгерметизировать соединения. Даже самое качественное и дорогостоящее оборудование не может служить вечно. Сифон не исключение

Обычно он изнашивается значительно раньше, чем начинают происходить неполадки с душевой кабинкой. И тогда возникает вопрос, как поменять сифон в душевой кабине

Сифон не исключение. Обычно он изнашивается значительно раньше, чем начинают происходить неполадки с душевой кабинкой. И тогда возникает вопрос, как поменять сифон в душевой кабине

Даже самое качественное и дорогостоящее оборудование не может служить вечно. Сифон не исключение. Обычно он изнашивается значительно раньше, чем начинают происходить неполадки с душевой кабинкой. И тогда возникает вопрос, как поменять сифон в душевой кабине.

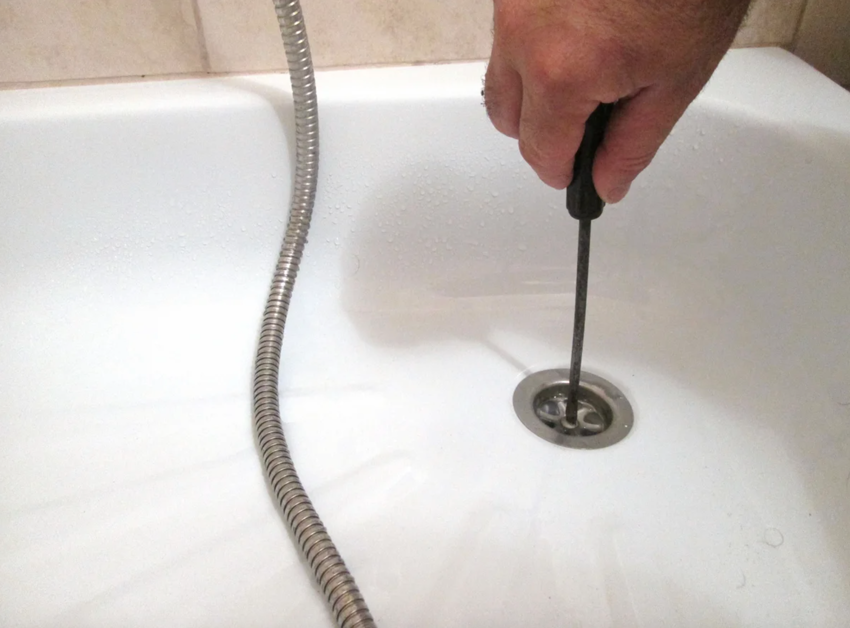

Первым делом необходимо снять декоративную решетку душевого поддона, которая часто крепится при помощи защелки. Для этого следует нажать на экран и дождаться, когда раскроется клипса. Перед демонтажом старого сифона необходимо перекрыть подачу воды. Далее отсоединяется колено от ввода в канализацию. Затем оно откручивается от душевого поддона при помощи разводного ключа. Если смонтирован перелив, его необходимо отсоединить. В завершении вынимаются все составные элементы слива.

Для очистки и промывки сифона сначала нужно открутить насадку на сливное отверстие

Сифон для душевой кабины является необходимым затворным элементом, который обеспечивает нормальную и бесперебойную работу сантехнического прибора. Он представлен в большом видовом многообразии. Поэтому, прежде чем выбрать конкретную модель, следует рассмотреть ее технические характеристики и пригодность для низких поддонов. Соблюдая вышеизложенные рекомендации по установке и обслуживанию устройства, можно добиться долговечной эксплуатации душевой кабины.

Новости СМИ2

Добавить комментарий

8 способов, как охладить комнату без кондиционера в жару
Метизы и гайки. Выбор материала

Выбор, сборка и установка сифона для низкого поддона душевой кабины

Автономная канализация
Бытовые насосы
Водосточная система
Выгребная яма
Дренаж
Канализационный колодец
Канализационные трубы
Оборудование
Подключение к канализации
Постройки
Прочистка
Сантехника
Септик

Выбор и установка подвесного биде своими руками
Как выбрать электронное биде
Выбор и установка компакт-биде
Как выбрать производителя биде
Как выбрать, установить и подключить напольное биде

Как установить и отрегулировать арматуру сливного бачка унитаза
Как подключить посудомоечную машину своими руками
Как подключить стиральную машину своими руками
Прочистка канализационных труб: бытовые рецепты и оборудование
Система отопления из полиэтиленовых труб: как создать своими руками

Как правильно выбрать сифон для душевой кабины с низким поддоном

При выборе сифона для душевой кабины следует ориентироваться не только на конструкцию и принцип работы устройства. Решающими факторами являются геометрические размеры, пропускная способность, производительность, трудоемкость монтажа и долговечность устройства. Монтажная высота сифона подбирается исходя из конструктивных особенностей и варианта установки поддона душевой кабины. Для сантехнических устройств, которые располагаются на некоторой возвышенности, размерный ряд затворов увеличивается.

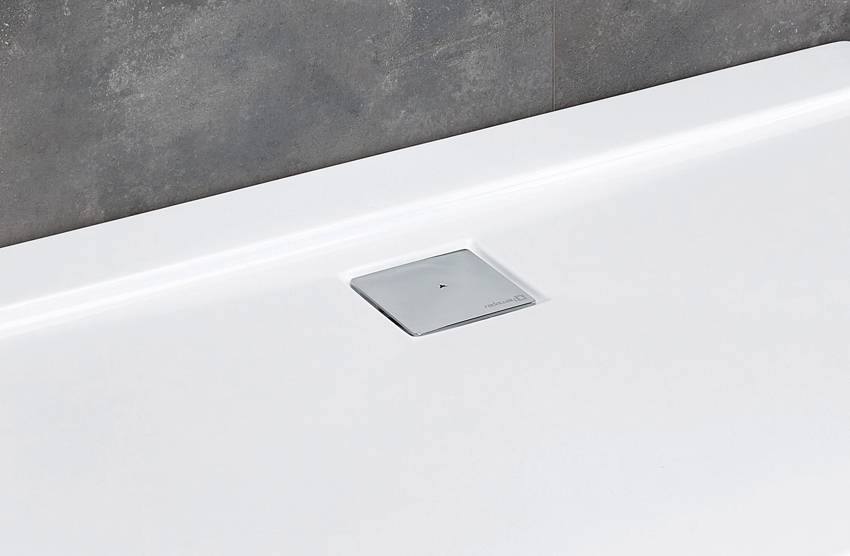

Современные сливные отверстия имеют аккуратный и стильный вид

Высота сифона варьируется в пределах 8-20 см. Диаметр затвора может быть 52, 62 и 90 мм. Он подбирается исходя из размера выпускного отверстия в поддоне, с которым должен совпадать. Не следует для большого отверстия подбирать сифон диаметром 52 мм. Несмотря на то, что при монтаже придется использовать дополнительные меры для герметизации соединения, оно не будет отличаться повышенной надежностью и долговечностью. Также размер сифона не должен превосходить диаметр сточной трубы. В этом случае не удастся достичь нужной пропускной способности затвора, что вызовет некоторые неудобства и необходимость постоянного контроля уровня воды в поддоне.

Важной технической характеристикой сифона является его пропускная способность, которая определяет количество воды, стекающей в канализацию за единицу времени. Среднее значение равно 30 л/мин. Пропускная способность напрямую зависит от того, как работает душевая кабина, и часто указывается в инструкции к устройству

Пропускная способность напрямую зависит от того, как работает душевая кабина, и часто указывается в инструкции к устройству.

Средняя пропускная способность сифонов составляет 30 литров воды в минуту

Полезные рекомендации при выборе слива душевой кабины

Выбирая слив для душевого поддона, следует уделить внимание декоративной решетке. Лучшим вариантом является изделие, выполненное из нержавеющей стали. Если для ее создания использовались другие сплавы, стоит выбирать модели с двойным хромированным покрытием, которое устойчиво к механическим повреждениям и воздействиям различных химических веществ

Не стоит приобретать никелированные изделия из пластика, у которых быстро стирается декоративное покрытие

Если для ее создания использовались другие сплавы, стоит выбирать модели с двойным хромированным покрытием, которое устойчиво к механическим повреждениям и воздействиям различных химических веществ. Не стоит приобретать никелированные изделия из пластика, у которых быстро стирается декоративное покрытие.

При выборе сифона важным моментом является простота очистки изделия от засоров. Это особенно актуально для низких поддонов без системы перелива. Лучшими в этом случае являются самоочищающиеся модели, которые отличаются особыми формами и наличием изгибов конструкции, что исключает вероятность накопления грязи внутри изделия. Также отличаются стабильной работой затворы с сеточкой для задержки мелкого мусора. А сифоны, оснащенные контрольным отверстием, позволят не задумываться над вопросом о том, как прочистить слив душевой кабины.

Перед покупкой затвора также следует обращать внимание на качество материала изготовления. Водосливная арматура находится под поддоном, поэтому испытывает минимальные нагрузки. Изделия выходят из строя в результате естественного старения пластика

Сифоны из качественного пластика отличаются сильными межмолекулярными связями, а некачественные дешевые изделия характеризуются хрупкостью и недолговечностью. На длительность периода эксплуатации изделия также оказывает влияние количество комплектующих элементов. Чем их больше, тем ниже надежность устройства. Сливная арматура должна легко и быстро разбираться и собираться вручную. Монтаж устройства должен выполняться с использованием минимального набора инструментов

Изделия выходят из строя в результате естественного старения пластика. Сифоны из качественного пластика отличаются сильными межмолекулярными связями, а некачественные дешевые изделия характеризуются хрупкостью и недолговечностью. На длительность периода эксплуатации изделия также оказывает влияние количество комплектующих элементов. Чем их больше, тем ниже надежность устройства. Сливная арматура должна легко и быстро разбираться и собираться вручную. Монтаж устройства должен выполняться с использованием минимального набора инструментов.

Простота разбора конструкции облегчит последующий уход и очистку изделия

Какие расчеты понадобятся

При покупке душевой учитывают не только ее размеры, но и габариты помещения, в котором ее будут устанавливать

Обращают внимание не только высоту стенок кабины, но и размеры поддона, потолочной панели

Можно приобрести стандартные модели, которые предназначены для установки в большинстве ванных комнат, или заказать их по требуемым размерам.

По длине стенок гидробоксы бывают таких классов:

малогабаритные — длина стенок 70-100 см;
средние — 80-130 см;
полноразмерные — 170 см и более.

При покупке душа учитывают габариты помещения.

Общая высота низких кабин в пределах 170-190 см, высоких — 210-140 см, такие модели подойдут не для каждого помещения.

Монтаж сифона своими руками

От грамотной установки слива напрямую зависит скорость стока отработанной воды и, в принципе, возможность эксплуатировать сантехническое оборудование. Монтажные работы можно выполнить и самому. Необходимо лишь следовать инструкции и выполнять все операции качественно.

Перед установкой душевой кабины важно продумать организацию стока воды. Для этого необходимо определить два момента:

На каком расстоянии от канализационного отверстия будет установлен поддон.
Каким способом подключить конструкцию для слива воды.

Протяженность трубы от выпуска до канализационного выхода должна быть минимальной, а ее уклон составлять 1-1,5 см на каждый метр длины

Установка слива душевой кабины проводится после подготовки основания для монтажа поддона.

Процедура включает ряд основных этапов:

Определение и выставление угла для слива от выходного отверстия в поддоне до входа в канализацию. Для этого конструкцию сначала укладывают вверх дном. В комплекте к каждой кабине прилагаются шпильки. Их необходимо вкрутить в нужные отверстия. На этом этапе подготавливают силовые механизмы, устанавливая их на ограничители и фиксаторы. Сверху на них надевают заранее выставленные шпильки.
Сборка и монтаж сифона. К конструкции обычно прилагается схема. При состыковке элементов все прокладки следует размещать в строгом соответствии с прилагаемой схемой, зажимая места соединений до упора.
Регулировка силового каркаса. Эту процедуру выполняют, ориентируясь по строительному уровню. Каркас монтируют, располагая на 2-3 см выше, чем будет установлена нижняя часть сифона.
Закрепление силовой конструкции. С помощью гаек соответствующего размера затягивают соединительные элементы и фиксируют конструкцию.
Установка поддона в нужное положение. Поддон размещают таким образом, чтобы верхняя часть сифона находилась выше канализационного тройника на 5-6°. Общая высота поддона должна быть в пределах 200-210 мм. Минимальная высота трапа может составлять 8 см.
Подключение слива кабинки. В отверстие слива монтируют сетку, обработанную для надежности соединения специальным герметиком. Вставив чашку слива в отверстие поддона, посредством винтового соединения подключают тройник.
Монтаж отвода в канализационную трубу. Установку колена сифона выполняют в направлении входа в канализацию. Соединительные элементы фиксируют муфтой и покрывают слоем герметизирующего состава.
Проверка работоспособности системы. После пробного пуска воды проверяют все соединительные узлы. Нигде не должно быть даже минимальной протечки.

В случае выявления плохого стока или образования капель на полу, систему придется разобрать и устранить неполадку.

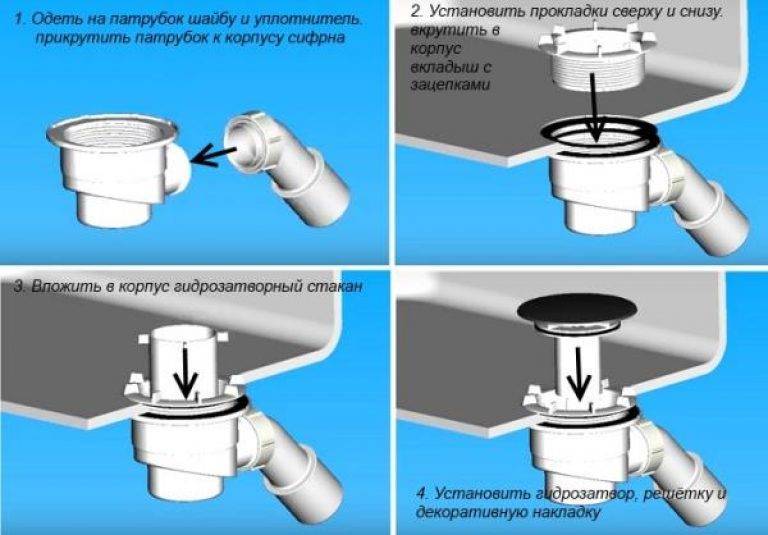

Процесс сборки сифона наглядно представлен в видео:

Сантехническая обвязка с переливом для душевой кабины монтируется по такому же принципу, что и обычная система слива. Разница лишь в том, что сначала посредством винтового соединения закрепляют выпуск. А затем переливную трубу соединяют с тройником слива, используя при этом конический утеплитель.

Соединительный узел переливного отверстия поддона с тройником сифона следует тщательно уплотнить и промазать герметиком.

Результатом усилий грамотно проведенного монтажа и правильно выбранного угла наклона станет отлично функционирующая душевая кабинка

Для предотвращения нарушений в сливной системе, соблюдайте простые правила ухода за системой. Не выливайте в поддон воду с остатками мусора и земли!

Регулярно промывайте систему средствами, предотвращающими оседание на внутренних стенках грязевых отложений!

Классификация сифонов по конструкции

Сифоны имеют отличия в конструкции. Виды получили условные названия бутылочных, трубных, гофрированных и сухих.

Модельный ряд каждого из видов может быть с переливом или без него. Учитывают, есть ли в душевом поддоне переливное отверстие. Соответственно выбирается разновидность сливной конструкции. Сифон с переливом отличается дополнительной трубкой, которую подключают к боковому отверстию в поддоне. Если на него не поставить переливной шланг, вода будет литься на пол.

Верхнее отверстие для перелива меньшего диаметра, чем основное сливное. Оно может быть в разных местах, на большем или меньшем расстоянии от центрального отверстия. Переливной шланг гибкий, чтобы подключать к поддонам независимо от их конструктивных особенностей и размеров модели.

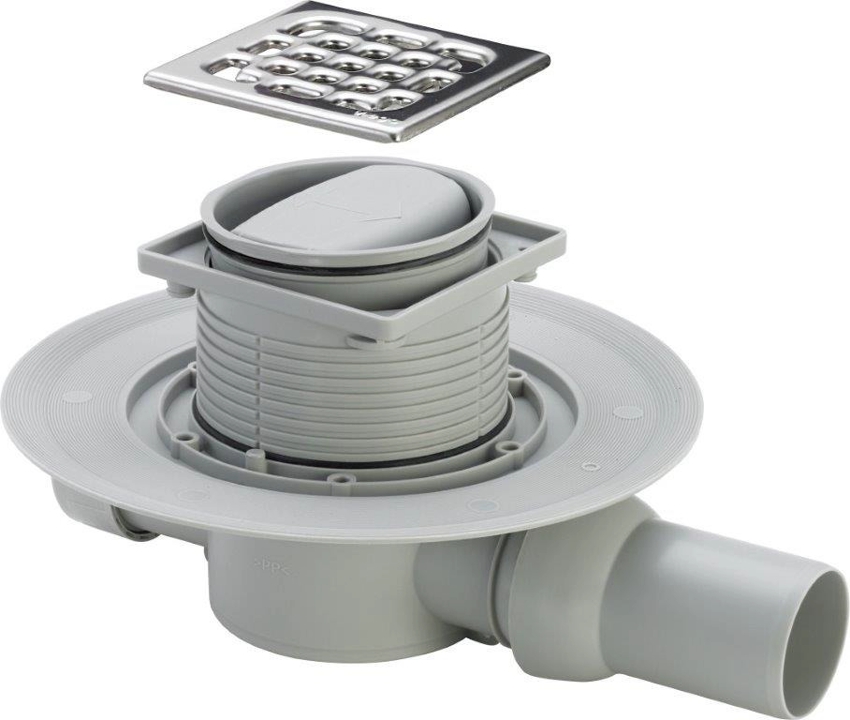

Для душа, поддон которого на уровне пола, применяют особую конструкцию сифона. Это сантехнический трап из полипропилена высотой 80-200 мм. Для монтажа снимают покрытие и устанавливают сифон между лагами. Для пола из бетона необходимо штробирование.

Бутылочный сифон

Важно правильно произвести измерения. Внутреннее устройство бывает с трубкой, которая погружена в воду, или из 2 сообщающихся камер, разделенных перегородкой

Различия не влияют на эффективность

Внутреннее устройство бывает с трубкой, которая погружена в воду, или из 2 сообщающихся камер, разделенных перегородкой. Различия не влияют на эффективность.

Сифоны этого типа отличаются немалыми размерами, поэтому совместно с низкими поддонами не используются. Они удобны в обслуживании: чистят их, открутив крышку сбоку, или через специальное нижнее отверстие.

Гофрированный

Гофрированные сифоны имеют важное преимущество перед другими — гибкость и эластичность, им придают любую необходимую форму. Они подходят для всех душевых кабин, особенно если пространство под ними ограниченное

При установке изгибают таким образом, чтобы в этом месте оставалась вода. Она должна полностью перекрыть отверстие, образовав гидрозатвор.

Сухой вариант

Создатели этой конструкции отказались от классического гидрозатвора. Вместо воды применяют силиконовую мембрану. Она подобно клапану работает в одном направлении: пропускает жидкость, но препятствует прохождению газов из канализации. Визуально это свернутая трубка, которая распрямляется, чтобы пропустить воду, и сразу сворачивается, перекрывая отверстие.

В таком сифоне не остается вода, поэтому его ставят в банях и саунах без постоянного отопления. Не опасаются, что зимой там замерзнет гидрозатвор и разорвет пластик. Высыхание тоже не страшно, как это бывает с другими конструкциями, когда в помещении смонтирован теплый пол. Высота сливной арматуры такая, что легко монтируется даже на самый низкий поддон, где установка других моделей невозможна.

Стоимость намного выше, чем изделий аналогичного назначения. Если мембрана засорится или сломается, ремонт обходится дорого.

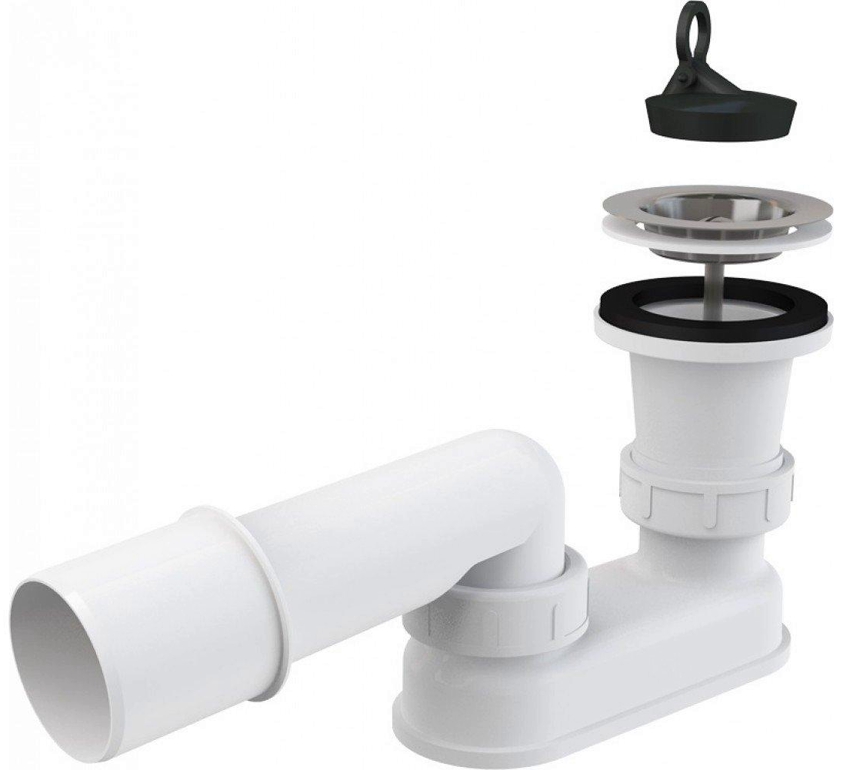

Трубный вариант с гидрозатвором

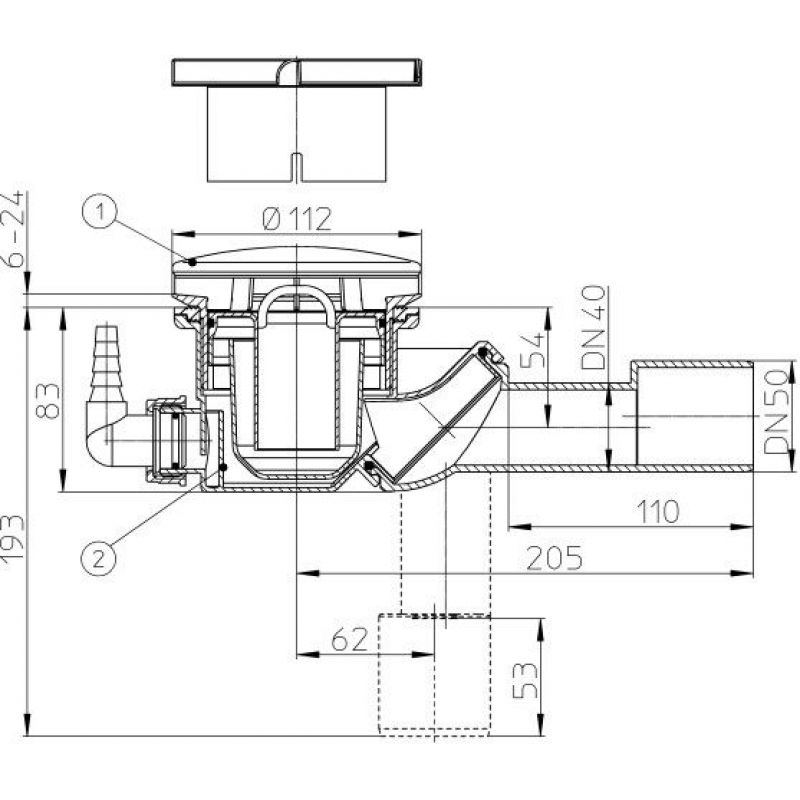

Вот так устроен сифон для душевого поддона.

Трубные модели сифонов для душа делают из твердого пластика. Труба изогнута так, что получается колено, в котором сам по себе образуется гидравлический замок, когда сливается вода.

Конструкции компактные, производятся модели для поддонов, расположенных на самой малой высоте от пола. Внутренняя поверхность гладкая, грязь в трубах не задерживается. Изделия долговечные, прочистка требуется изредка.

На какие параметры ориентироваться, выбирая сифон

Разобраться в особенностях разных моделей помогут технические характеристики сифона. Прежде, чем приступить к выбору конструкции, нужно провести необходимые замеры и подсчеты. Подгонять сифон, не подходящий вам по размерам и конструктивным особенностям – дело хлопотное и неблагодарное. Такие просчеты часто оборачиваются неожиданными протечками.

Основным параметром является размер отверстия для слива. Сливные отверстия душевых кабин имеют стандартные европейские размеры и составляют 52, 62 и 90 мм в диаметре. Необходимо замерить размер отверстия и ориентироваться на полученные данные. Неправильно подобранный по диаметру сифон не будет герметичным и вызовет проблемы при установке. В комплектацию некоторых поддонов уже входит сливное устройство. Хорошо, если вы приобрели душевую кабину с наличием всех необходимых запчастей. Это избавит вас от необходимости подбирать сифон к поддону.

Существуют удобные модели, сливной выход к трубе у которых может разворачиваться на 360°. Диаметр сливной трубы стандартный, и составляет 40 мм.

На следующем этапе нужно определить пропускную способность сифона. Для этого учитывают размер входного отверстия и высоту воды в поддоне. Если уровень составляет 15 см, то применяют слив шириной 90 мм, для 12-тисантиметрового уровня воды достаточно 52 и 62 мм выпускного отверстия. Здесь стоит подобрать ширину душевой лейки, она должна соответствовать глубине поддона и диаметру сливного отверстия. В противном случае вода не будет успевать удаляться из поддона.

Некоторые производители в техническом описании указывают количество литров в минуту, что характеризует скорость слива. Скорость 30 литров в минуту при высоте воды 120 мм считается высокой. Такие сифоны иногда идут с пометкой «турбослив».

Решетка-слив для сифона

Для поддонов с небольшим размером сливного отверстия нужно обустроить доступ к канализационным отводам для их ревизии и очистки сифона от скопившейся грязи. Если диаметр отверстия большой, то это необязательно. Удалить грязь из трапа и прочистить канализацию можно будет через него. Если доступ затруднен, следует выбирать самоочищающиеся сифоны.

Конструкции без функции самоочищения должны иметь сетку сливного отверстия, улавливающую всякий мусор.

Разновидности и принцип действия оборудования

Оборудование необходимо для отведения использованной жидкости. Благодаря устройству ванна не переполняется при неконтролируемой подаче жидкости. Конструкция предусматривает наличие 2 отверстий – в стенке и на самом дне. К ним подсоединяются шланги, которые также подключены к канализации.

Прежде чем выбрать слив-перелив, нужно рассмотреть достоинства и недостатки всех типов.

Особенности механических устройств

Механические устройства считаются самым простым типом конструкции. Они встречаются часто, хотя стали уступать позиции более совершенным моделям. Особенность механических устройств в том, что отсутствуют рычаги, подвижные детали. Набор воды происходит при закрывании пробки, а при открывании жидкость спускается.

Преимуществом изделий является надежность. Механизм такого типа редко ломается, а служит долго. Сливное отверстие закрывается пробкой вручную. Последняя крепится цепочкой к решетке слива, что облегчает ее извлечение из отверстия.

Полуавтоматический слив-перелив с хромированной рукояткой для управления, хромированной пробкой и сливной решёткой.

Конструкция устройства выглядит следующим образом:

Сифон. Это дугообразный патрубок съемного типа, который играет роль гидрозатвора. Он нужен, чтобы неприятные запахи из канализации не попадали в ванную комнату. Связывает все механизмы друг с другом, отвечает за соединение с канализацией.
Соединительная трубка (гофрированная). Служит для отведения воды, которая поступает в перелив к сифону.
Дополнительный патрубок. Может быть как мягким, так и жестким. Отвечает за слив воды.
Сливная горловина. Ее фиксируют в отверстии, расположенном в днище. Представляет собой хромированную стальную воронку, помогающую задерживать крупные частицы загрязнений. Она установлена на расширяющийся патрубок, оснащенный встроенной гайкой. Стыковка деталей осуществляется через усиленный металлический винт. За водонепроницаемость устройства отвечает резиновая прокладка.
Переливная горловина. Это та часть изделия, которая вставляется в стенку ванной. Принцип конструкции такой же, как у слива, разница в способе ее установки.

В комплектации имеются также соединительные элементы, которые нужны для повышения герметичности. Например, плоский или конусообразный тип прокладок. Их применяют вместе с накидной гайкой.

Кроме надежности и долговечности, преимущества механических систем для ванной – невысокая стоимость, простая сборка. Но есть недостатки, например быстрый износ уплотнителя.

Характерные черты полуавтоматических приборов

Полуавтомат считается усовершенствованной модификацией механической конструкции. Количество элементов в этой системе намного большее. Помимо традиционных компонентов предусмотрен блок управления, который отвечает за поднятие и опускание пробки. Система оснащена тросом, затворным клапаном. Последний открывается или закрывается в зависимости от положения перекрывающего штока.

Блок управления состоит из нескольких деталей. Он оснащен вентилем, рукояткой, поворотным кольцом, кнопкой. Чтобы запустить систему, нужно повернуть рычаг, а в некоторых моделях – нажать на элемент в виде кнопки.

Преимущества полуавтоматических типов:

привлекательное оформление;
удобный способ закрытия слива – не нужно нагибаться, мочить руки;
комфортные для пользователя установка, управление и ремонт.

Но стоят такие системы дороже, чем механические.

Чем хороши автоматические сливы-переливы

Автомат – дорогая разновидность. Он отличается сложным строением. Здесь есть кнопка-клапан “клик-клак”, которая снабжена фиксатором, встроенной пружиной. Как и в полуавтоматических системах, на кнопку нажимают вручную. Тогда пробка опускается, сливное отверстие закрывается. Если повторить манипуляцию, то отверстие откроется.

Кнопки такого типа оформлены в разных стилях. Самым популярным вариантом считается металл. Часто применяются латунные и медные сплавы с никелевым или хромированным покрытием.

Достоинства автоматов:

привлекательный внешний вид;
эргономичность с заботой о комфорте пользователя;
удобный спуск воды;
компактность.

Основным недостатком является высокая стоимость. Кроме того, подсоединить такой слив-перелив самостоятельно сложно, здесь нужна помощь специалистов. Трудности могут возникнуть при замене кнопки. Для таких систем характерна уязвимость пружины клапана.

Слив-перелив из полипропилена отличается демократичной ценой, прочностью и долговечность элементов.
