Разные решения по отоплению

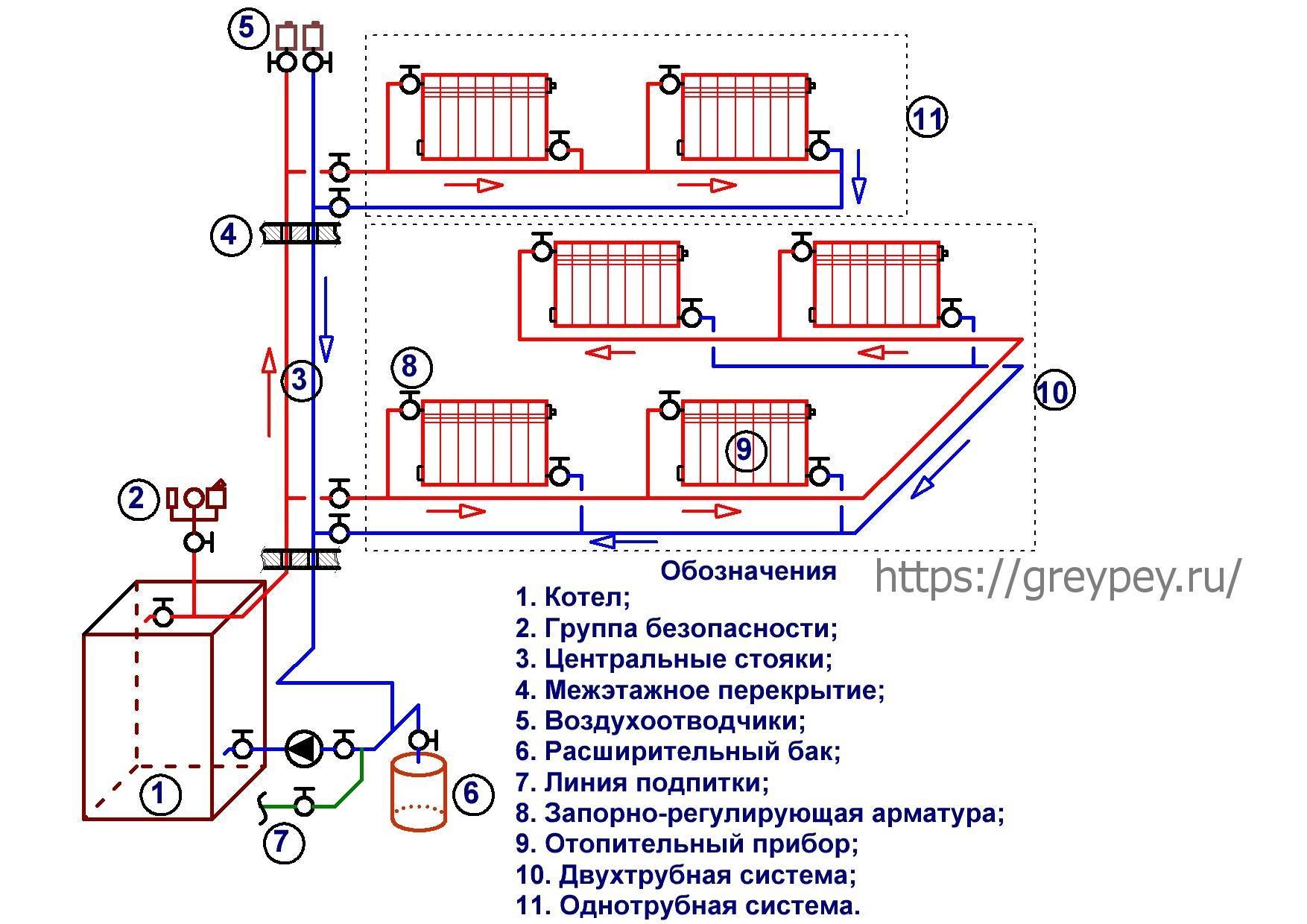

Как устроена однотрубная система отопления двухэтажного дома, схема приведена ниже. Принцип состоит в последовательном включении обогревательных приборов. Поток жидкости будет стабильным, если использовать трубы Ø ≥ 32 мм. При таком диаметре трубной магистрали хорошо будет работать и гравитационная система отопления двухэтажного дома, то есть, без насоса.
Из-за разницы температуры и давления в начале и в конце магистрали движение воды будет медленным, но постоянным. Недостаток такой схемы состоит в том, что каждая следующая батарея будет холоднее предыдущей. Поэтому перед тем, как сделать отопление по 1-трубной схеме, просчитайте общую длину труб. Чем длиннее магистраль, тем менее эффективно она будет обогревать дом.

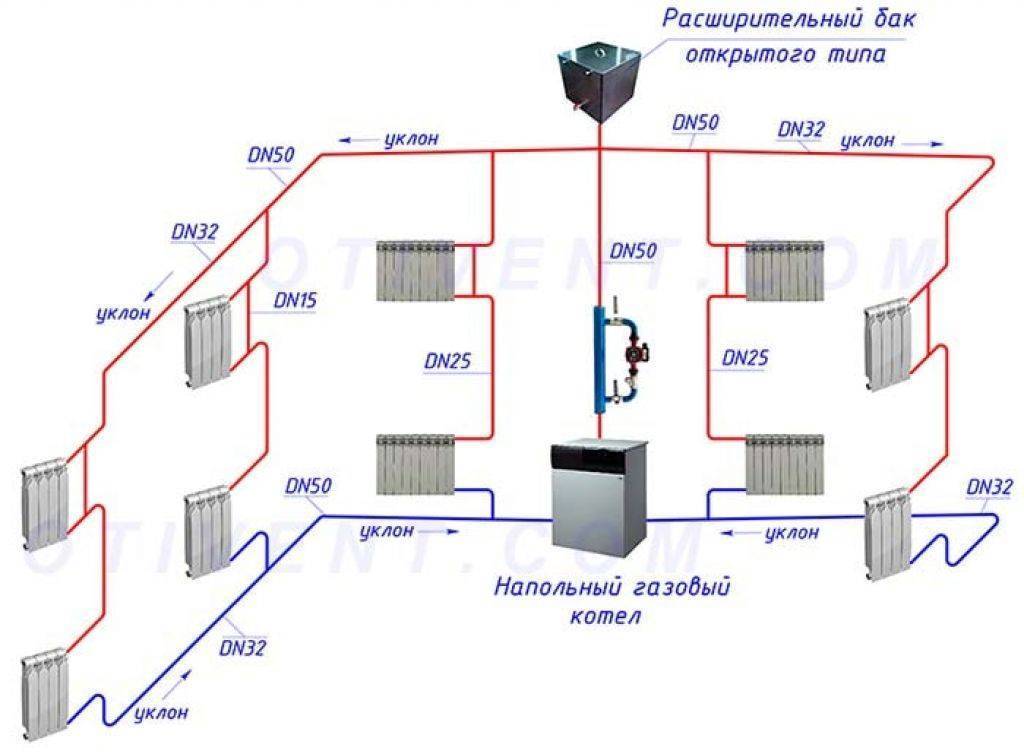

Естественная циркуляция открытого типа – 1-трубная схема
Также первый вариант более известен, как ленинградская система отопления (схема для двухэтажного дома или одноэтажного здания). Чтобы повысить КПД схемы, можно врезать насос, запорную арматуру с термостатическими клапанами, установить байпас.
«Ленинградка»
Двухтрубное отопление в двухэтажном частном доме своими руками устраивают по принципу деления подающего и обратного потоков жидкости. Контур такой схемы требует параллельного подсоединения входа и выхода нагревательных батарей. Температура воды в секциях будет всегда одинаковой, а стабильная работа теплогенератора не зависит от расстояния и длины магистрали.

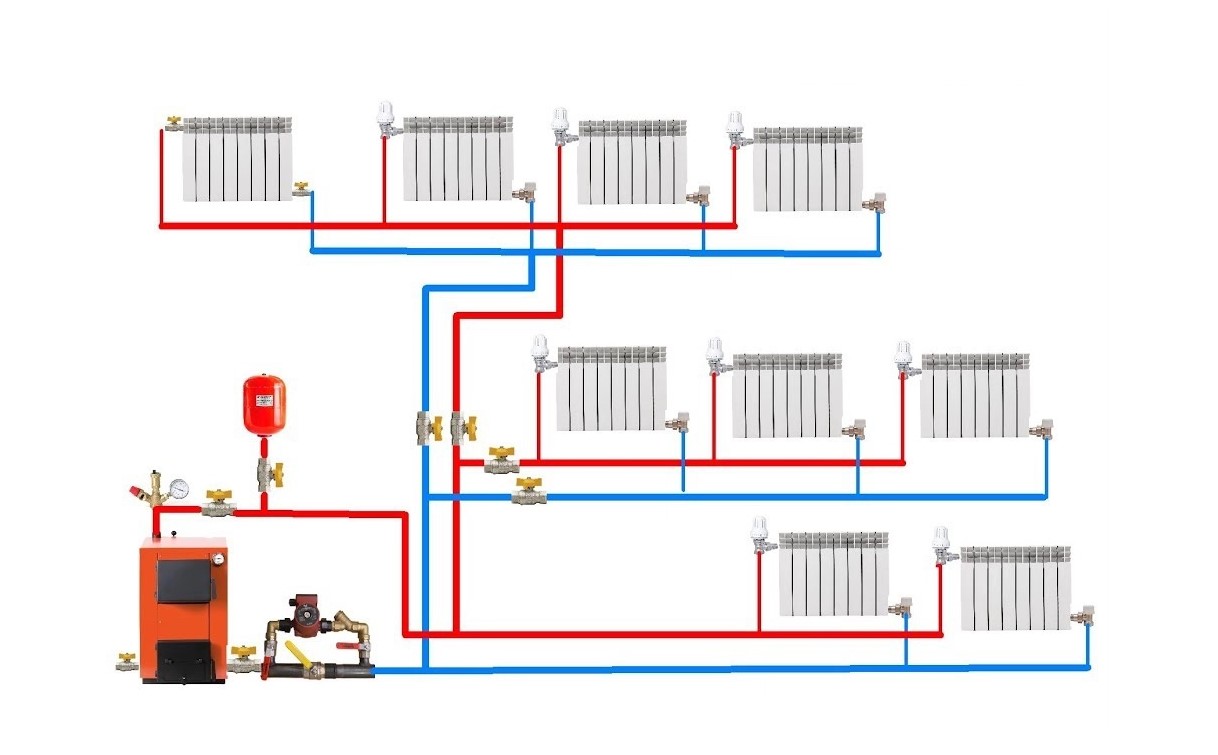

2-хтрубный контур с естественной циркуляцией воды и нижним подключением
Если сделать отопление по 2-трубной схеме, то врезка кранов и терморегуляционных вентилей поможет обслуживать и ремонтировать узлы и отдельные участки без полного отключения. Если же в такую схему включить гидравлическую стрелку с коллектором компланарного типа, то все дополнительные контуры можно будет разделить.
Особенности двухтрубных схем
Самой распространенной схемой подсоединения радиаторов считается двухтрубная, она предусматривает одновременное применение двух контуров. Подача горячего теплоносителя от котла осуществляется по одной ветке, вторая отводит охлажденную воду, которая снова возвращается для обогрева. При этом достигается максимальное прогревание всех отопительных блоков.
Данная схема отличается высокой эффективностью и обеспечивает равномерное распределение тепла по всем обогреваемым помещениям. Как правило, трубы уходят под пол или за плинтус, легко скрываются за мебелью и текстилем, поэтому дизайнеры интерьеров отдают преимущество именно этому способу прокладывания труб.
Если сравнивать с 1-трубном аналогом, то там циркуляция производится по единому трубопроводу. Из-за этого ближайшая к котлу батарея всегда намного горячее, чем последняя в этой цепочке – холодная комната всегда в самом конце контура.
Визуальное отличие – байпас (соединительная трубная перемычка у радиатора), что обеспечивает бесперебойную работу теплоносителя даже при временном отключении одного радиатора. Когда составляется однотрубный проект, используют трубу большего сечения, но разница в затратах на эти разводки несущественная.
Основные достоинства в использовании двухтрубного типа отопления
Двухтрубный контур имеет свои достоинства и недостатки. Среди очевидных «плюсов» обычно указывают:
- Двухтрубный контур – это возможность автономной регулировки уровня тепла в отдельных помещениях (при наличии терморегулирующих головок).
- В несколько отопительных приборов подается теплоноситель одной температуры, притом будет тепло даже в отдаленных от котла комнатах.
- Выход из строя какого-либо отопительного прибора не повлияет на функционирование остальных батарей.
- При обнаружении течи есть возможность перекрыть одну батарею и произвести ремонт или демонтаж без отключения всей тепловой цепи.
- Двухтрубная схема рекомендована для поддержания стабильной температуры в частных домах и коммерческих корпусах большого метража, включая линейную архитектуру большой протяженности.
- При необходимости добавляют дополнительные радиаторы без существенной модернизации системы.
Каждый радиатор предполагает подведение пары трубопроводов, один на подачу, второй – «обратка». Объем монтажных работ удваиваются. Поэтому среди минусов называют:
более сложный монтаж, чем у однотрубных схем, где важно не перепутать две линии общей схемы; потребность в дополнительных соединительных элементах. Эффективная работа системы требует дополнительных расходов на трубы, которые прячут в пол, но она окупается за счет высокого КПД
Двухтрубная система отопления из полипропилена или другого полимера обойдется дешевле
Эффективная работа системы требует дополнительных расходов на трубы, которые прячут в пол, но она окупается за счет высокого КПД. Двухтрубная система отопления из полипропилена или другого полимера обойдется дешевле.
Точки подсоединения радиатора к трубам
Современные радиаторы отличаются по разным параметрам – металл, конфигурация, способ установки. У классических батарей (чугун, биметалл, сталь) есть четыре коллектора, куда подсоединяются трубы – 2 отверстия снизу и 2 сверху. Также бывают модели с 2-мя патрубками. На отверстия, к которым трубы не подсоединялись, закрываются заглушками.
Перед приобретением и установкой радиатора необходимо удостовериться, что он подходит для двухтрубной системы отопления с верхней и нижней разводкой. Подача теплоносителя идет к верхней точке, обратка – с нижней.
Каким бы ни был тип радиатора, конструктивно это металлический блок прямоугольной формы, оснащенный двумя парами коллекторов. Для обеспечения герметичного соединения полагаются такие комплектующие:
- муфта комбинированная;
- кран шаровый (перекрывающий);
- кран Маевского;
- переходник радиаторный;
- заглушки радиаторные.
Кран Маевского – это воздуховыпускной клапан, который устанавливается в верхней точке одного из радиаторов. В остальных отопительных приборах заглушками закрывают незадействованные входы/выходы.
Четыре точки подключения радиатора обеспечивают его адаптивность к любой схеме. Патрубки для подсоединения труб располагаются сбоку и снизу, что гарантирует практичный способ подсоединения.
Виды двухтрубного отопления
Данного рода отопление может делиться по типу схемы и по типу разводки. Рассмотрим вкратце каждую классификацию.
Схема – вертикально или горизонтально?
Систему можно поделить на вертикальную и горизонтальную, что зависит от расположения соединяющих труб.
- Горизонтальные двухтрубные системы оборудуются зачастую в одноэтажных домах, имеющих немалую протяженность. Это крайне удобно для каркасно-панельных объектов, в местах, где стояки желательно устанавливать в коридорах либо же на лестничных площадках.
А особенностью вертикальной системы считается то, что все ее детали будут крепиться к стояку в вертикальном положении. Она стоит на порядок дороже, зато во время эксплуатации никакие воздушные пробки образовываться не будут. Применяется преимущественно в домах с несколькими этажами, поскольку каждый из них (этажей) будет отдельно крепиться к стояку.
Обе разновидности контура отличаются повышенной устойчивостью гидравлики и тепла. Но во втором случае вы должны будете отбалансировать вертикальные стояки, а в первом – петли.
Какая бывает разводка?
Разводка двухтрубных систем может быть следующих типов.
- Нижняя. Здесь горячий трубопровод будет прокладываться в подвале, цоколе либо же под половым покрытием. Обратная же магистраль, возвращающая воду в котел, будет размещаться еще ниже. При таком типа разводки в контур необходимо включить верхнюю воздушную линию, посредством котором лишний воздух будет выводиться из системы. Более того, котел должен быть углублен, дабы стимулировалась циркуляция теплоносителя. Дело в том, что радиаторы должны размещаться выше самого котла.
- В случае с верхней разводкой разводящая магистраль устанавливается сверху, более того, в наивысшей точке системы должен размещаться расширительный бачок (зачастую эта точка – чердак дома, предварительно утепленный).
Важно! Система верхней разводки не подходит для одноэтажных зданий, имеющих плоскую крышу. Характерно то, что как горизонтальная, так и вертикальная схема разводки подходят для обоих способов расположения деталей системы
При этом стоит помнить, что верхняя разводка не подходит для обеих магистралей, поскольку в нижней из них будет скапливаться шлам
При этом стоит помнить, что верхняя разводка не подходит для обеих магистралей, поскольку в нижней из них будет скапливаться шлам
Характерно то, что как горизонтальная, так и вертикальная схема разводки подходят для обоих способов расположения деталей системы. При этом стоит помнить, что верхняя разводка не подходит для обеих магистралей, поскольку в нижней из них будет скапливаться шлам.
Виды направления движения теплоносителя
Также стоит отметить еще одну классификацию, которая основывается на то, в каком направлении будет двигаться теплоноситель по системе. Таким образом, у нас получается следующее.
- Тупиковая система, при которой подающий и обратный трубопроводы направлены в разные стороны.
Прямоточная двухтрубная система отопления, при которой движение в обеих магистралях направлено в одну сторону.
Помимо того, в системе может быть встроен специальный насос, предназначенный для стимуляции движения теплоносителя, это иногда еще называют принудительной циркуляцией. Также такое движение может вызываться разницей в температурах и уклоном магистрали, следовательно, такой тип циркуляции можно считать естественным.
Отметим, что для пущей продуктивности отопительной конструкции следует все установить такой насос, притом еще на начальных этапах установки. Естественная же циркуляция больше подходит для зданий, имеющих всего один этаж.
Важно! Если планируется горизонтальная система, а циркуляция будет естественной, то уклон магистралей должен направляться непосредственно в сторону отопительного котла
Дополнительное оборудование — преимущества и недостатки
Любую схему отопления можно усовершенствовать, добавив в неё краны-терморегуляторы для настройки работы каждой батареи, термостаты, гидравлическую стрелку, циркуляционный насос для каждого контура, другие дополнительные приборы.
Краны Маевского и воздухоотводчики на верхушке каждого стояка обязательны в системах с закрытым расширительным баком. Каждый дополнительный прибор делает систему эффективнее, экономнее, даёт возможность более тонкой и удобной настройки.
Стоит помнить, что чрезмерное усложнение системы не только повышает её стоимость, но и существенно увеличивает риск поломки
Используйте только необходимые компоненты, ведь чем меньше агрегатов, тем ниже вероятность выхода из сртоя одного из них и остановки системы.

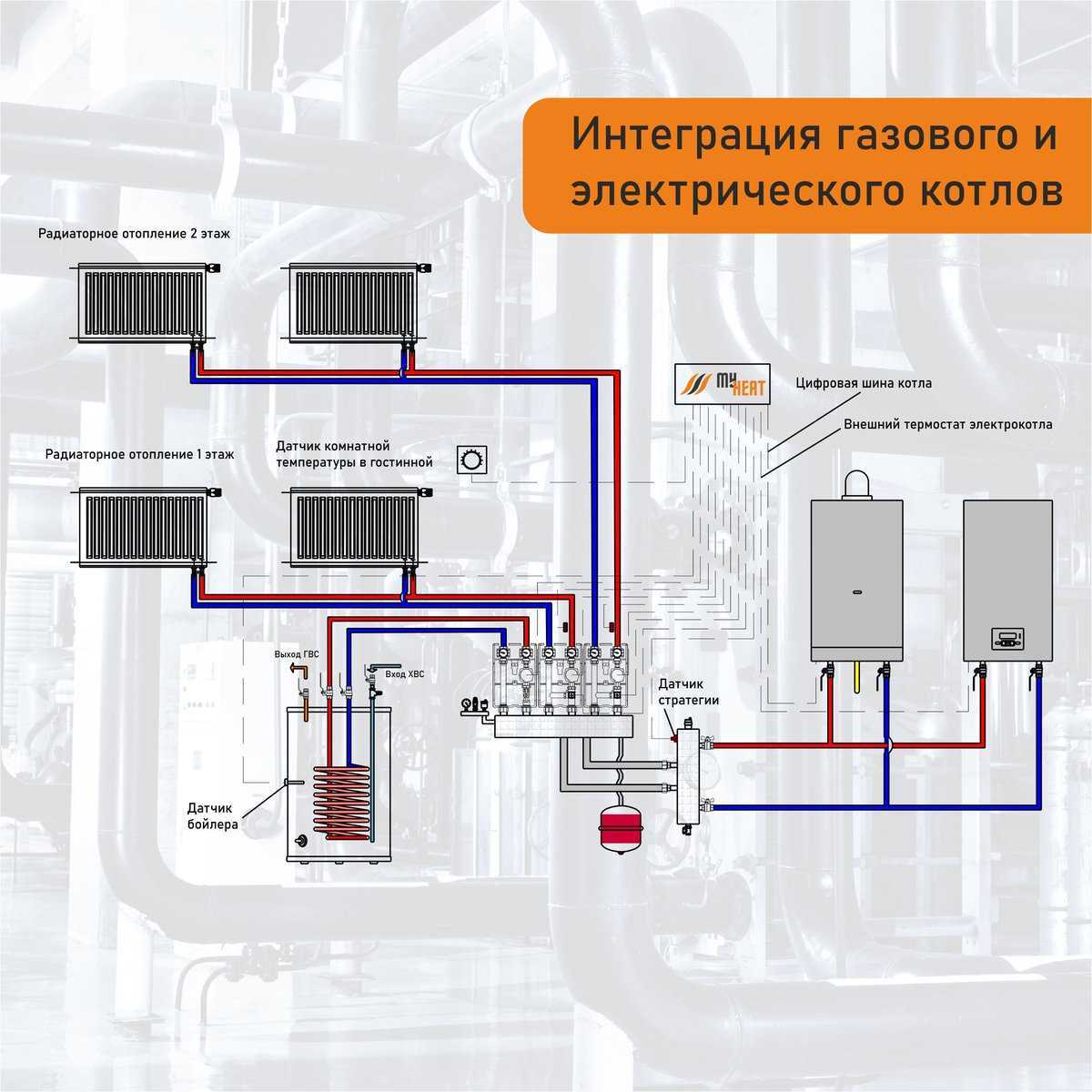

Система с принудительным движением жидкости – оптимальная по сегодняшним меркам

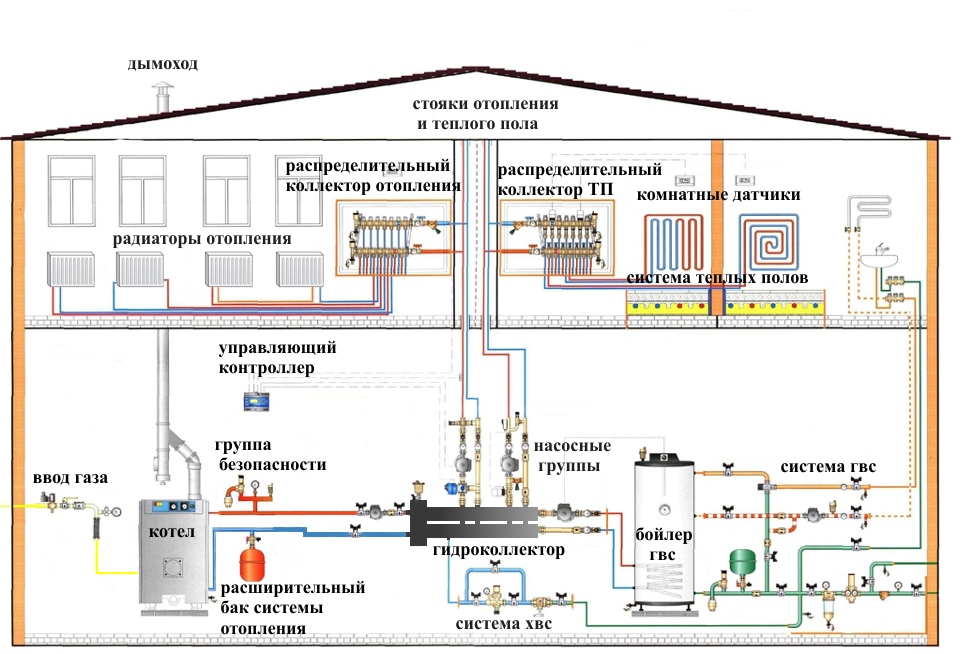

Разрабатывая современный проект отопления двухэтажного дома, авторы документа наверняка включат в него отопительный контур с циркуляционным насосом. Системы с естественным движением жидкости по трубам не вписываются в концепцию современного интерьера, к тому же принудительная циркуляция обеспечивает лучшие эксплуатационные характеристики водяного отопления, особенно в частных домах с большой площадью.
Принудительная циркуляция позволяет намного проще относиться к расположению элементов системы отопления относительно друг друга, но все же существуют общие правила устройства обвязки котла, предпочтительного подсоединения батарей отопления, прокладки трубных коммуникаций. Несмотря на наличие в контуре циркуляционного насоса, при монтаже разводки стараются максимально уменьшить сопротивление труб, их соединений и переходов, чтобы снизить нагрузку на перекачивающее жидкость устройство и избежать завихрений жидкости в труднопроходимых местах.
Применение принудительной циркуляции в трубном контуре позволяет достичь таких эксплуатационных преимуществ:
- высокая скорость движения жидкости обеспечивает равномерный прогрев всех теплообменников (батарей), благодаря чему достигается более качественный обогрев различных помещений;
- принудительное нагнетание теплоносителя снимает ограничение с суммарной площади обогрева, позволяя делать коммуникации любой протяженности;
- контур с циркуляционным насосом эффективно работает при низких температурах жидкости (менее 60 градусов), благодаря чему легче поддерживать оптимальную температуру в комнатах частного дома;
- низкая температура жидкости и невысокое давление (в пределах 3 Бар) позволяет применять для монтажа системы отопления недорогие пластиковые трубы;
- диаметр тепловых коммуникаций гораздо меньше, чем в системе с естественной циркуляцией и возможна их скрытая прокладка без соблюдения естественных уклонов;
- возможность эксплуатации радиаторов отопления любых типов (предпочтение отдается алюминиевым батареям);
- низкая инерционность обогрева (от запуска котла до набора радиаторами максимальной температуры проходит не более получаса);
- возможность делать контур закрытым с использованием мембранного расширительного бака (хотя монтаж открытой системы также не исключается);
- терморегуляцию можно осуществлять как в целом по системе, так и зонально или точечно (регулировать температуру на каждом обогревателе отдельно).
Еще одним плюсом принудительной системы отопления двухэтажного частного дома является произвольный выбор места для установки котла. Обычное его монтируют на первом этаже или в подвале, если есть цокольное помещение, но теплогенератор необязательно специально углублять и рассчитывать уровень его расположения относительно обратной трубы. Допускается как напольная установка котла, так и настенная, что предоставляет широкий выбор подходящей модели оборудования согласно личным предпочтениям домовладельца.

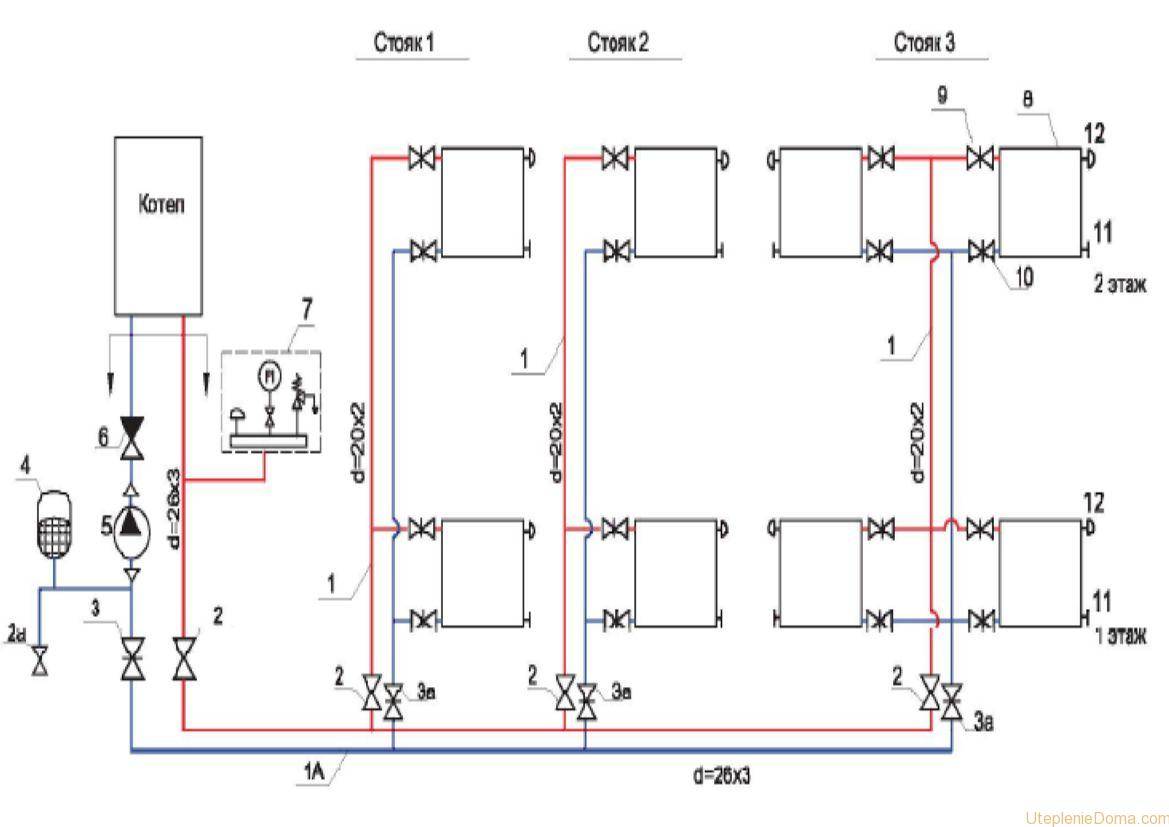

Система отопления с циркуляционным насосом чаще всего встречается в современных проектах
Несмотря на техническое совершенство отопления с принудительным движением жидкости, есть у такой системы недостатки. Во-первых, это шум, что образуется при быстрой циркуляции теплоносителя по трубам, особенно усиливающийся в местах сужений, резких поворотов трубопровода. Часто шум движущейся жидкости бывает признаком излишней мощности (производительности) циркуляционного насоса применимо к данному отопительному контуру.
Во-вторых, работа водяного отопления зависит от электричества, которое необходимо для постоянной прокачки теплоносителя циркуляционным насосом. Схема контура обычно не способствует естественному движению жидкости, поэтому при длительных отключениях электричества (если нет устройства для бесперебойной подачи электроэнергии), жилье остается без обогрева.
Как и контур с естественной циркуляцией, отопление двухэтажного дома с принудительной прокачкой теплоносителя делается однотрубной и двухтрубной разводкой. Как правильно выглядят подобные схемы, будет рассказано дальше.

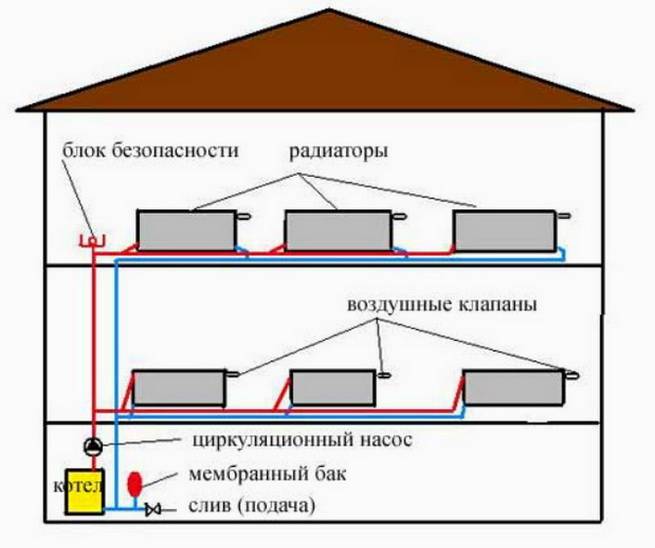

Горизонтальная разводка
Горизонтальный тип разводки труб, в свою очередь, подразделяется на:
- лучевой (коллекторный);
- последовательный.
Для коллекторной схемы, которая, как самая популярная, будет подробнее описана далее, характерно наличие обособленной подводки для каждого радиатора.
Последовательный метод подразумевает существование отходящей от стояка единой отводки, пролегающей по периметру всех этажей и имеющей в составе подающую и обратную трубы.
Плюсы горизонтальной разводки:
- высокий показатель гидравлической устойчивости;
- возможность автоматически выставлять и поддерживать температуру в каждой отдельной комнате;
- при использовании схемы допускается установка отдельных теплосчетчиков, как двух, так и более;
- разводку такого типа можно размещать скрытно, не портя внешний вид комнат деталями трубопровода.
- усложнённая схема запуска отопления: для обеспечения бесперебойной работы предварительно нежно выпускать из неё воздух;
- на всех радиаторах требуется устанавливать краны, чтобы спускать воздушные пробки;
- стоимость проекта, предусматривающего наличие коллектора, довольно высока, поскольку для обустройства необходимо закупить больше стройматериалов.
В каких домах выгоден однотрубный «самотек»?
Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.
В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.
Самотечная однотрубная вертикальная система 2-х этажного дома.
Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.
Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.
«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.
Выводы и полезное видео по теме
Увидеть, как на практике реализуется двухтрубная схема в 2-этажном доме, можно на этом видео:
Об обустройстве комбинированной системы с радиаторами и теплым полом можно узнать тут:
А это видео пригодится тем, кто собирается обустроить отопление с гравитационным или смешанным типом циркуляции:
Подводя итог можно сказать, что идеальной и универсальной схемы отопления не существует: в каждом конкретном случае нужно учитывать множество факторов и расставлять приоритеты. Мы вам постарались описать все доступные варианты, чтобы сделать выбор проще и правильнее.
А какая схема отопления в вашем доме? Насколько вы ей довольны и что хотели бы изменить? Присоединяйтесь к обсуждению ниже.
