Схема и устройство энергосберегающей лампы

Ремонт при перегоревшей нити

Ремонтные работы с нитью влекут за собой работу балласта во внештатном режиме. Это означает, что при возникновении серьезной перегрузки пускорегулирующий аппарат выйдет из строя. При отсутствии перегрузок лампа обычно продолжает бесперебойное функционирование в течение 9–18 месяцев. Продолжительность срока службы зависит от использованных в схеме деталей, а также их качества.

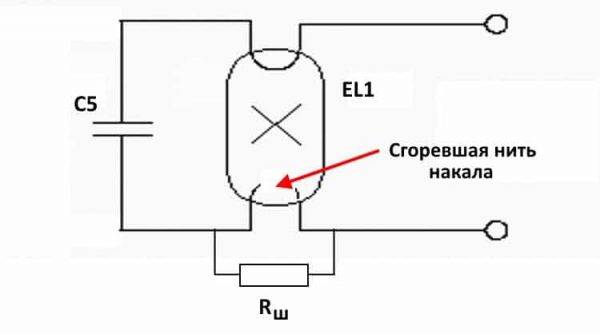

В случае перегорания только одной нити шунтируем ее сопротивлением. Как это сделать, показано на рисунке.

Для создания шунтирующего сопротивления (RШ) рекомендуется ставить резистор, сопротивление которого равно второй (неповрежденной) нити накала. Однако такой подход не является полностью достоверным, так как мы измеряли сопротивление «холодной» нити. Если установить равнозначный резистор, то есть риск, что он вскоре сгорит. Поэтому лучше установить резистор с номинальным сопротивлением 22 Ом и мощностью от 1 Вт.

Форма и вес энергосберегающих ламп

Люминесцентные лампы могут иметь самую разнообразную форму: спиральки, подковы, различные геометрические фигуры. Это никак не влияет на мощность света и его энергопотребление. Зато влияет на общий размер. Обычно люминесцентные лампы ввиду внедренной системы ПРА и собственно самой колбы выглядят в люстрах и светильниках весьма массивно. Естественно, это сказывается и на их весе.

Светодиодные лампы также могут иметь разные размеры. Однако, в последнее время имеется тенденция изготавливать их в виде стандартных форм, как у ламп накаливания. То есть стандартная колба, покрытая составом, рассеивающим свет, а внутри – блок со светодиодами. Таким образом, этот формат ламп наиболее лаконично вписывается в стили люстр и светильников. Да даже одиноко висящая светодиодная лампа на проводах с патроном выглядит весьма органично.

Импульсный блок питания и его особенности

В импульсный блок питания (ИБП) преобразование электрической энергии происходит по следующей схеме:

Выпрямитель входной (диодный мост + конденсатор) преобразует входной ток из переменного в постоянный.
Инвертор преобразует поступающий с входного выпрямителя постоянный ток снова в переменный, но уже с частотой выше 10 кГц, то есть исходная частота тока (50 Гц) повышается более, чем в 200 раз.
Переменный высокочастотный ток поступает на импульсный трансформатор, который понижает или повышает напряжение.
Выходной выпрямитель превращает переменный ток с требуемыми параметрами, но высокой частотой, в постоянный.

Главная особенность этого способа преобразования электроэнергии состоит в существенном увеличении частоты переменного тока, поступающего на трансформатор. Переделка энергосберегайки позволяет сделать его значительно компактным, чем он был бы при частоте в 50 Гц. Но малые размеры – это не единственное преимущество импульсных блоков перед линейными.

ИБП на IR2153/2155

Работа инвертора, преобразующего постоянный ток высокочастотный переменный, основана на применении MOSFET-транзисторов, для которых характерна высокая скорость переключения. Быстродействующими должны быть и диоды, устанавливаемые в мосту выходного выпрямителя.

Обычные диоды с током, имеющим частоту выше 10 кГц, работать не смогут. Широко используются диоды Шоттки, которые, в отличие от кремниевых диодов, теряют очень малую долю энергии, работая на высокой частоте.

При низком выходном напряжении роль выпрямителя может играть транзистор. Еще вариант – замена трансформатора дросселем. Подобные схемы встречаются в самых простых преобразователях.

Рекомендуем Вам также более подробно ознакомиться со схемой диммера.

Преимущества и недостатки

Экономия электричества: такие устройства имеют высокий коэффициент полезного действия и малую мощность при большой светоотдаче. В сравнении с традиционной лампой накаливания экономия электричества существенна (в 4-5 раз).
Высокий срок службы: обычные устройства накаливания имеют вольфрамовую нить, которая чувствительна к перепадам напряжения и быстро изнашивается, поэтому такие приборы служат недолго. Энергосберегающие имеют принципиально другую конструкцию и способны работать без замены очень долго (в 5-10 раз дольше обычных устройств).
Низкая теплоотдача: у энергосберегающих устройств вся электрическая энергия тратится на максимальное излучение света и минимальное излучение тепловой энергии, поэтому в сравнении с обычными приборами накаливания они существенно меньше нагреваются и могут использоваться в пластиковых или бумажных светильниках и прочих слабо переносящих тепло материалов.
Возможность выбора цветовой температуры: как уже было сказано выше, энергосберегающие приборы имеют различную цветовую температуру благодаря светодиодам разного цвета или оттенкам люминофора, покрывающего корпус устройства.

Высокая цена: энергосберегающие лампы стоят существенно дороже традиционных ламп накаливания в связи со сложностью их производства. Например, если накаливания стоит 15 рублей, то аналогичная по световым характеристикам энергосберегающая будет стоить от 100 до 150 рублей.
Опасность люминесцентных устройств: такие устройства содержат пары ртути и аргона, которые опасны для человеческого организма и при повреждении лампы могут привести к отравлению.
Необходимость специальной утилизации: в связи с высоким классом опасности люминесцентные светильники являются токсичными отходами и требуют специальной утилизации по окончании срока службы.
Сложно регулировать яркость: для регулировки яркости требуются специальные диммеры, способные работать энергосберегающими лампами.

Правила и меры предосторожности при эксплуатации

Мерцание люминесцентных лампочек негативно сказывается как на самом изделии (приводит к быстрому перегоранию), так и на самочувствии человека — ухудшается зрение, повышается нервозность и спустя несколько минут появляется сильная утомленность.

Вот некоторые причины, из-за которых появляется мерцание энергосберегающей лампочки, и способы устранения эффекта:

все выключатели обязательно должны быть подключены к фазе (не к «нулю»);
при эксплуатации КЛЛ нельзя использовать выключатели с подсветкой;
используйте качественные источники света с задержкой около 2 секунд — в таком случае исключается моргание даже при наличии ночной подсветки на выключателе;
если экономки применяются в люстре, в один из плафонов желательно вкрутить обычную лампочку.

В изделиях средней мощности содержится около 1 мг ртути — как в шарике на конце канцелярской ручки. Для сравнения: градусник содержит 500 мг ртути

Несмотря на столь очевидную и огромную разницу в содержании ртути, не забывайте об осторожности при их эксплуатации. Наличие в воздухе испарений в малых количествах может причинить серьезный вред здоровью

Изготовление ИБП своими руками

Чаще всего во время изготовления импульсного БП требуется незначительно изменять строение дросселя, если для этой цели используется двухтранзисторная схема. Конечно же, некоторые элементы в устройстве нужно будет удалить.

Если же изготавливается БП, который будет иметь мощность 3,7−20 Ватт, в таком случае трансформатор не является основной составляющей. Вместо него лучше всего сделать несколько витков провода, которые закрепляются на магнитопровод. Для этого необязательно избавляться от старой намотки, их можно выполнить поверх.

Рекомендуется для этой цели использовать провод марки МГТФ, имеющий фторопластовую изоляцию. Понадобится небольшое его количество. Несмотря на это обмотка будет полностью покрыта, поскольку большая часть отводится на изоляцию. Из-за этого такие устройства имеют низкие показатели мощности. Для её увеличения требуется использовать трансформатор переменного тока.

Использование трансформатора

Главным преимуществом при изготовлении блока питания своими руками является то, что есть возможность подстраиваться под показатели трансформатора. Кроме этого, не потребуется цепь обратной связи, которая чаще всего является неотъемлемой частью в работе устройства. Даже если во время сборки были сделаны какие-либо ошибки, чаще всего такой блок будет работать.

Для того чтобы сделать собственноручно трансформатор, потребуется иметь дроссель, межобмоточную изоляцию, а также обмотку. Последнюю лучше всего выполнить из лакированного медного провода. Следует не забывать о том, что дроссель будет работать под напряжением.

Обмотку нужно тщательно изолировать даже тогда, когда она имеет заводскую специальную защитную плёнку из синтетического материала. В качестве изоляции можно использовать или электрокартон, или же обычную бумажную ленту, толщина которой должна быть не меньше 0,1 мм. Только после того, как будет сделана изоляция, можно поверх неё наматывать медный провод.

Что касается обмотки, то провод лучше всего выбрать как можно толще, а вот количество необходимых витков можно подобрать исходя из требуемых показателей работы будущего устройства.

Таким образом, можно сделать ИБП, который будет иметь мощность более 20 Вт.

Назначение выпрямителя

Для того чтобы в импульсном блоке не произошло насыщение магнитопровода, требуется использовать только двухполупериодный выходной выпрямитель. В том случае, если трансформатор должен понижать напряжение, рекомендуется использование схемы с нулевой точкой. Чтобы выполнить такую схему, нужно иметь две абсолютно одинаковые вторичные обмотки. Их можно сделать самостоятельно.

Следует учитывать то, что выпрямитель по типу «диодный мост» для этой цели не подходит. Это связано с тем, что значительное количество мощности во время передачи будет теряться, а значение электрического напряжения будет минимальным (менее 12В). Но если делать выпрямитель из специальных импульсных диодов, тогда стоимость такого устройства обойдётся значительно дороже.

Наладка устройства

После того как БП будет собран, требуется проверить его работу на максимальной мощности. Это необходимо для того, чтобы измерить температуру нагревания трансформатора и транзистора, значения которых не должны превышать 65 и 40 градусов соответственно. Чтобы избежать перегрева этих элементов, достаточно увеличить сечение провода обмотки. Также часто помогает изменение мощности магнитопровода в большую сторону (учитывается ЭПР). В том случае, если дроссель был взят из балласта светодиодного фонаря, увеличить сечение не получится. Единственным вариантом будет контролировать нагрузку на прибор.

Как правильно подключить импульсный блок питания к сети?

Для наладки импульсных блоков питания обычно используют вот такую схему включения. Здесь лампа накаливания используется в качестве балласта с нелинейной характеристикой и защищает ИБП от выхода из строя при нештатных ситуациях. Мощность лампы обычно выбирают близкой к мощности испытываемого импульсного БП.

При работе импульсного БП на холостом ходу или при небольшой нагрузке, сопротивление нити какала лампы невелико и оно не влияет на работу блока. Когда же, по каким-либо причинам, ток ключевых транзисторов возрастает, спираль лампы накаливается и её сопротивление увеличивается, что приводит к ограничению тока до безопасной величины.

На этом чертеже изображена схема стенда для тестирования и наладки импульсных БП, отвечающая нормам электробезопасности. Отличие этой схемы от предыдущей в том, что она снабжена разделительным трансформатором, который обеспечивает гальваническую развязку между исследуемым ИБП и осветительной сети. Выключатель SA2 позволяет блокировать лампу, когда блок питания отдаёт большую мощность.

А это уже изображение реального стенда для ремонта и наладки импульсных БП, который я изготовил много лет назад по схеме, расположенной выше.

Важной операцией при тестировании БП является испытание на эквиваленте нагрузки. В качестве нагрузки удобно использовать мощные резисторы типа ПЭВ, ППБ, ПСБ и т.д

Эти «стекло-керамические» резисторы легко найти на радиорынке по зелёной раскраске. Красные цифры – рассеиваемая мощность.

Из опыта известно, что мощности эквивалента нагрузки почему-то всегда не хватает. Перечисленные же выше резисторы могут ограниченное время рассеивать мощность в два-три раза превышающую номинальную. Когда БП включается на длительное время для проверки теплового режима, а мощность эквивалента нагрузки недостаточна, то резисторы можно просто опустить в воду.

Будьте осторожны, берегитесь ожога!

Нагрузочные резисторы этого типа могут нагреться до температуры в несколько сотен градусов без каких-либо внешних проявлений!

То есть, ни дыма, ни изменения окраски Вы не заметите и можете попытаться тронуть резистор пальцами.

Ремонт энергосберегающей лампы при неисправности электронного балласта

Если причина неисправности энергосберегающей лампы кроется в электронном балласте, то следует найти все перегоревшие элементы и уточнить, какие детали можно будет использовать дальше. Чтобы выяснить причину неисправности, электронную плату осматривают со всех сторон и визуально определяют ее состояние: нет ли каких-нибудь механических повреждений, трещин, сколов.

Также необходимо обратить внимание на внешний вид элементов, потому что можно обнаружить перегоревшие полупроводники, следы перегорания обмотки трансформаторов, вздувшиеся конденсаторы. Если при внешнем осмотре платы не выявлено никаких неисправностей, начинают проверку работоспособности ее главных элементов

Предохранитель (ограничительный резистор). Один конец такого элемента припаивают к центральному контакту цоколя, а второй – к плате. В основном предохранитель располагается в термоусаживающей трубке. Если резистор выходит из строя, он сгорает и разрывает всю электрическую цепь. Прозванивают его при помощи мультиметра: если элемент исправлен, то сопротивление составляет 10 Ом, если неисправен – то бесконечность (обрыв).
Диодный мост. Такой элемент экономной лампы обычно имеет четыре диода, а его обязанностью является выпрямление напряжения сети 220 В. Чтобы проверить диоды, выпаивать их необязательно, а следует прозвонить непосредственно на плате. Если они в порядке, то прямое сопротивление р− n перехода будет составлять 750 Ом, а обратное будет равняться бесконечности. При неисправном диоде его сопротивление будет в обрыве в обоих направлениях.
Конденсатор фильтра. Этот элемент сглаживает пульсацию выпрямленного напряжения. В основном он перегорает в экономных лампах китайского производства. Перед тем как перегореть, лампочка начинает работать с различными отклонениями: гудит, плохо включается, иногда можно заметить слабое мигание в выключенном состоянии. Визуально неисправность этого элемента достаточно легко заметить. Это могут быть потеки, вздутие, потемнение.
Высоковольтный конденсатор. Благодаря этому элементу создается импульс, обеспечивающий в колбе появление разряда. Его пробой считается самой частой причиной неисправности энергосберегающих ламп. Такая неисправность выявляется очень легко: в результате этого лампа перестает загораться, а в районе электродов можно наблюдать свечение, которое образуется из-за разогрева нитей накаливания.

После этого следует проверить исправность остальных элементов электронной платы: диодов, транзисторов и резисторов. Перед проверкой транзисторы обязательно выпаивают, потому что между их р− n переходами имеются подключения резисторов, диодов и т.д., в результате чего показания мультиметра могут быть неправильными.

Следует знать, что если была выявлена одна неисправность, то часто можно обнаружить и другую, так как в основном перегорает не один элемент, а вся цепь. Поэтому для точного результата применяют следующий метод.

Итак, если у одной лампы повреждена спираль, но электронная схема целая, а у другой поврежден дроссель, то ремонт своими руками будет заключаться в следующем: соединяют рабочий балласт и исправную колбу. Такие компоненты подходят друг к другу, если лампы являются одинаковыми. В итоге после ремонта лампа продолжает работать, как и раньше.

Принципы работы и устройства

Люминесцентные лампы представляют собой стеклянную полую колбу, которая наполнена ртутными парами. В момент включения в них создается электрический дуговой разряд между двумя электродами, устроенный пусковым конденсатором. Он приводит к возникновению ультрафиолетового излучения, невидимого для человеческого глаза. Для его преобразования в видимый свет на стенки колбы наносится люминофор (чаще всего используют соединения галофосфат кальция или ортофосфат кальция-цинка). При прохождении ультрафиолета через люминофор образуется яркий свет. Его светоотдача значительно превосходит свечение вольфрама в лампах накаливания при аналогичном энергопотреблении. Цвет зависит от состава люминофора.

В отличие от обычной лампы, энергосберегающие люминесцентные модели нельзя подсоединить напрямую к источнику тока 220 В. В выключенном состоянии пары ртути внутри колбы имеют очень большое сопротивление, поэтому для образования разряда необходимо подать импульс высокого напряжения. Кроме того, в момент запуска, сразу после возникновения разряда, лампа имеет большое отрицательное сопротивление, которое без защитных элементов в схеме может привести к короткому замыканию. Для трубчатых вариантов используется электромагнитный балласт, который устанавливается в сам светильник.

Скачать книги

• В.В.Федоров. Люминесцентные лампы / Подробно рассмотрены принципы работы люминесцентных ламп. Процесс производства, схемы включения, параметры. Много теории, хороший учебник, djvu, 2.72 MB, скачан: 11655 раз./

• П.А.Дормакович. Газосветная реклама. / Вопросы эксплуатации, монтажа и разработки трубчатых разрядных ламп с холодным катодом., djvu, 2.86 MB, скачан: 3793 раз./

• Пособие по ремонту энергосберегающих ламп / Пособие по ремонту энергосберегающих ламп. Рассказано, как можно дать вторую жизнь энергосберегающей лампе. Или из двух-трех собрать одну., doc, 25.62 MB, скачан: 26555 раз./

Напоминаю, что много книг по электронике, электрике можно скачать также со страницы .

В заключении хочу сказать, что схемы энергосберегающих ламп постоянно совершенствуются и меняются, поэтому на данной странице приведено далеко не всё.

Как происходит зажигание

Процесс зажигания газа в колбе энергосберегающей лампы протекает по следующей схеме:

После подачи тока на динистор, происходит разряд на транзистор, который его и открывает.
Запускающий этап прошел – отрезок цепи закрывается диодом.
Происходит разрядка конденсатора, что препятствует повторному открытию динистора.
Транзисторы воздействуют на выполненного в виде кольца из фиррита с тремя обмотками трансформатор. При этом напряжение на них подается через конденсатор от повышающего резонансного контура.
Излучение в колбе происходит на резонансной частоте, формируемой большеемкостным конденсатором.
Во время зажигания значение напряжение составляет порядка 600 В. Целостность, прочность и герметичность колбы обеспечивает во время этого процесса защиту транзисторов.
Как только процесс ионизации газа произошел во всем объеме, конденсатор с максимальной емкостью, определявший частоту светового потока, подвергается шунтированию.
Процесс управления переходит ко второму конденсатору.
Значение напряжения спадает до уровня, необходимого для поддержки горения.

Особенностью энергосберегающих ламп является универсальность электродов – они могут быть поочередно и катодом, и анодом. Такая схема позволяет сохранить бесперебойность функционирования всей электроцепи и облегчает починку, если она потребуется.

Как подключать ИБП к шуруповерту

Электроинструмент необходимо разобрать, отвинтив все шурупы. Обычно корпус шуруповерта состоит из двух половинок. Далее следует найти провода, которыми двигатель подключается к батарее. Соединить эти провода с выходом ИБП можно с помощью пайки или термоусадочной трубки, вариант со скрутками нежелателен.

Для ввода провода от блока питания в корпусе инструмента необходимо выполнить отверстие

Важно предусмотреть меры, предотвращающие вырывание провода в случае неосторожных движений или случайных рывков. Самый простой вариант – обжать провод внутри корпуса у самого отверстия клипсой из сложенного пополам коротенького отрезка мягкой проволоки (подойдет алюминий)

Имея превосходящие диаметр отверстия размеры, клипса не даст проводу оторваться и выпасть из корпуса в случае рывка.

Как видно, энергосберегающая лампочка, даже отработавшая положенный ей срок, может принести немалую пользу своему владельцу. Собранный на базе ее комплектующих ИБП может с успехом применяться в качестве источника энергии для аккумуляторного электроинструмента или зарядного устройства.

Схема и устройство энергосберегающей лампы

Успех энергосберегающих ламп на рынке объясняется их уникальным строением, благодаря которому они значительно превосходят по эффективности своих предшественников. Некоторые элементы и электронные узлы отличаются в зависимости от производителя, мощности и назначения, однако, в целом они все имеют аналогичную принципиальную схемотехнику.

Принципы работы и устройства

Устройство ЭСЛ

Для его преобразования в видимый свет на стенки колбы наносится люминофор (чаще всего используют соединения галофосфат кальция или ортофосфат кальция-цинка). При прохождении ультрафиолета через люминофор образуется яркий свет. Его светоотдача значительно превосходит свечение вольфрама в лампах накаливания при аналогичном энергопотреблении.

Цвет зависит от состава люминофора.

Для трубчатых вариантов используется электромагнитный балласт, который устанавливается в сам светильник.

Отличия люминесцентных ЭСЛ от ламп накаливания

У люминесцентных свечение люминофора значительно превосходит накал спирали вольфрама, поэтому при аналогичной мощности экономки будут светить гораздо ярче.
Почему лампы накаливания так греются? Их КПД очень малое, более 90% электроэнергии уходят на разогрев и поддержание накала вольфрамовой нити.
За счет возможности регулирования состава люминофора выбирают цвет свечения наиболее комфортный для человеческого глаза.
Из-за используемых веществ люминесцентные модели превосходят по сроку службы лампы накаливания почти в 20 раз.
Минимальная теплоотдача в экономках позволяет устанавливать их в компактные настольные светильники, декоративную подсветку и торшеры, для таких целей подойдут лампочки на 11 Вт, а также мощные на 20, 24 и 25 Вт. Их подключают даже от зарядного устройства или аккумулятора.
Максимальная яркость в лампах накаливания и светодиодных вариантах достигается сразу, а в экономках разогрев паров ртути может занять от 1 до 3 минут.
На морозе интенсивность свечения люминофора снижается почти в 2 раза.
Люминесцентные лампы не приспособлены к работе в помещениях, где часто пользуются выключателем, это грозит выходом из строя пускового конденсатора, и лампа может сгореть.
ЭСЛ не работают в схеме с диммерами, при падении напряжения они выключаются.

ЭСЛ и лампы накаливания

Ремонт энергосберегающих ламп своими руками

Если ЭСЛ перестала включаться, есть смысл попробовать самостоятельно восстановить ее работоспособность. Для этого необходимо выполнить разбор, аккуратно сняв цоколь и вытащив электронную схему из корпуса, затем нужно осмотреть ее на исправность. Разборка и ремонт выполняется путем замен вышедших из строя деталей.

Предохранитель. Является наиболее частой причиной поломки лампы. Его выгорание обычно определяется визуально. Проблема решается выпаиванием старого и установкой нового, аналогичной емкости.
Нити накала колбы. Для их проверки необходимо выпаять по одному выводу с каждого конца. Сопротивление каждой нити должно быть одинаковым. При обнаружении сгоревшей нити на параллельную спираль припаивается резистор с аналогичным сопротивлением, как у поврежденного участка.
С помощью мультимера или иного прибора необходимо проверить транзисторы, конденсаторы, диоды, триаки и стабилитроны. Они повреждаются во время сильной перегрузки или короткого замыкания. При обнаружении такого элемента – разобрать и перепаять на аналогичный, перед этим проверить заменяемую деталь.
При повреждении самой колбы необходимо правильно осуществить утилизацию – в обычных условиях ее восстановить невозможно.

Важно! ртути может быть губительным для здоровья, особенно она опасна, если рядом есть ребенок. Разбирать ее в случае повреждения строго запрещено

Источник балласта энергосберегающей лампочки

Согласно характеристикам энергосберегающих ламп, в цоколе каждой из них предусмотрен так называемый электронный балласт – миниатюрная схема, предотвращающая мигание лампы во время включения и обеспечивающая постепенный разогрев катодных спиралей. Благодаря ей находящийся в колбе газ испускает свечение с частотой от 30 до 100 кГц.

КЛЛ в разобранном виде

Вид люминесцентной лампочки изнутри

Устройство энергосберегающей лампы на примере изделия от Camelon

Работа на столь высоких частотах значительно увеличивает коэффициент энергопотребления, доводя его практически до единицы, чем и обусловлена высокая экономичность ламп дневного света данного типа. Дополнительными преимуществами высокочастотного электричества является отсутствие воспринимаемого человеческим ухом шума и электромагнитного поля.

В зависимости от того, как спроектирован электронный дроссель для люминесцентных ламп, она может сразу загораться с полным накалом, либо выходить на максимальную яркость постепенно. Иногда для этого требуется одна или две минуты, что, конечно, не очень удобно. Время разогрева лампы производителями не указывается, и покупатель имеет возможность проверить его, только начав пользоваться изделием.

Подавляющая часть балластных схем, по сути, являющихся преобразователями напряжения, собирается на полупроводниковых транзисторах. В дорогих лампах применена более сложная схема, в дешевых – упрощенная.

Вот чем можно поживиться, имея на руках годную или перегоревшую люминесцентную лампу:

биполярные транзисторы, рассчитанные на напряжение до 700 В и токи до 4 А, часто уже с защитными диодами (D4126L или аналогичные);
полевые транзисторы (встречаются довольно редко);
импульсный трансформатор;
дроссель;
двунаправленный динистор, аналогичный сдвоенному динистору КН102;
конденсатор на 10/50В.

Некоторые виды электронного балласта энергосберегающих ламп при сборке самодельного блока питания выступают не просто источником комплектующих, но представляют собой значительную часть схемы, которую остается только немного дополнить и изменить.

Не очень удачными считаются преобразователи, имеющие в своем составе электролитические конденсаторы. Именно эти элементы особенно часто становятся причиной поломок в электронных устройствах.

Скачать справочные данные на транзисторы для люминесцентных ламп

• mje13001 / Даташит на транзистор mje13001, pdf, 88.67 kB, скачан: 6882 раз./

• MJE13002 (УКТ9145Б),MJE13003 (УКТ9145Б)_40W / Даташит на транзисторы, pdf, 187.82 kB, скачан: 9389 раз./

• MJE13004 MJE13005_75W / Даташит на транзисторы NPN, pdf, 184.15 kB, скачан: 4038 раз./

• mje13005_on_75W / Даташит на транзисторы к энергосберегающим лампам., pdf, 135.38 kB, скачан: 3996 раз./

• mje13006 mje13007_80W / Даташит на транзисторы к энергосберегающим лампам., pdf, 192.8 kB, скачан: 3597 раз./

• MJE13007-On_80W / Даташит на NPN транзисторы к энергосберегающим лампам., pdf, 127.07 kB, скачан: 10232 раз./

• mje13008 mje13009_100W / Даташит на NPN транзисторы к энергосберегающим лампам. Собраны несколько даташитов разных производителей в один файл., pdf, 1.07 MB, скачан: 4734 раз./

Распространенные неисправности ламп на схеме

Как и все источники освещения, ртутные и люминесцентные лампы аналогично приходят в негодность спустя несколько сотен часов эксплуатации. В этой главе рассмотрим наиболее распространённые поломки, случающиеся с подобного типа приспособлениями.

Вздутие конденсатора. Выход из строя данного элемента происходит из-за воздействия повышенного напряжения или коротких замыканий в сети, в которой не установлен защитный элемент (автомат или УЗО).
Пробой конденсатора. Причиной такого последствия также является повышенное напряжение. В таких случаях ртутная лампа будет светить в местах где проходит вольфрамовая нить.
Частичное нарушение герметизации стеклянной колбы. Это может произойти спустя длительный срок с момента эксплуатации. Проявляется подобная неисправность плохим силовым потоком.
Перегорание вольфрамовых нитей, причем как одной, так и обеих. Признаком этого выступает полный отказ от работы приспособления. Однако, эта причина элементарно устраняется при имении соответствующего навыка.
Неисправности динистора. Обнаружить такое повреждение можно при исключении поломки других деталей.

Какой мощности блок питания можно изготовить из КЛЛ?

Мощность блока питания ограничивается габаритной мощностью импульсного трансформатора, максимально допустимым током ключевых транзисторов и величиной радиатора охлаждения, если он используется.

Блок питания небольшой мощности можно построить, намотав вторичную обмотку прямо на каркас уже имеющегося дросселя.

В случае если окно дросселя не позволяет намотать вторичную обмотку или если требуется построить блок питания мощностью, значительно превышающей мощность КЛЛ, то понадобится дополнительный импульсный трансформатор.

Если требуется получить блок питания мощностью свыше 100 Ватт, а используется балласт от лампы на 20-30 Ватт, то, скорее всего, придётся внести небольшие изменения и в схему электронного балласта.

В частности, может понадобиться установить более мощные диоды VD1-VD4 во входной мостовой выпрямитель и перемотать входной дроссель L0 более толстым проводом. Если коэффициент усиления транзисторов по току окажется недостаточным, то придётся увеличить базовый ток транзисторов, уменьшив номиналы резисторов R5, R6. Кроме этого придётся увеличить мощность резисторов в базовых и эмиттерных цепях.

Если частота генерации окажется не очень высокой, то возможно придётся увеличить емкость разделительных конденсаторов C4, C6.

Ремонт при перегоревшей нити

В случае перегорания только одной нити шунтируем ее сопротивлением. Как это сделать, показано на рисунке.

Составляющие схемы

Помимо стандартных конструктивных элементов, таких как колба и цоколь, под корпусом спрятана электронная схема (ЭПРА — пускорегулирующий аппарат). Она есть далеко не в каждой «экономке» (к примеру, в КЛЛ отсутствует). Сегодня ПРА остается самым надежным изделием для работы люминесцентных ламп, от качества которого и зависит срок службы.

Электронная схема состоит из следующих компонентов:

пусковой конденсатор — формирует мощный импульс, необходимый для запуска лампы;
фильтры — нужны для устранения радиочастотных помех и электромагнитного излучения, которые попадают в схему вместе с током (снижают мерцание);
емкостный фильтр — дополнительный элемент, сглаживающий оставшиеся пульсации;
дроссель для ограничения тока — для защиты схемы от высокого тока (поддерживает силу тока на заданном уровне);
биполярные транзисторы;
драйвер — для ограничения тока;
предохранитель — препятствует выходу лампы из строя, исключает воспламенение схемы при скачках напряжения.

Ремонт бытовых люминесцентных ламп с электронным балластом

Производители компактных люминесцентных ламп заявляют, что их ресурс в несколько раз больше, чем обычных ламп накаливания. Но, несмотря на это бытовые люминесцентные лампы с электронным балластом выходят из строя довольно часто.

Связано это с тем, что в них применяются электронные компоненты, не рассчитанные на перегрузки. Также стоит отметить высокий процент бракованных изделий и невысокое качество изготовления. По сравнению с лампами накаливания стоимость люминесцентных довольно высока, поэтому ремонт таких ламп оправдан хотя бы в личных целях. Практика показывает, что причиной выхода из строя служит в основном неисправность электронной части (преобразователя). После несложного ремонта работоспособность КЛЛ полностью восстанавливается и это позволяет сократить денежные расходы.

Перед тем, как начать рассказ о ремонте КЛЛ, затронем тему экологии и безопасности.

Как устроены энергосберегающие лампы

Ремонт при перегоревшей нити

Форма и вес энергосберегающих ламп

Импульсный блок питания и его особенности

Преимущества и недостатки

Правила и меры предосторожности при эксплуатации
