Сенсорный выключатель света: зачем он нужен, виды, маркировка, выбор и подключение

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

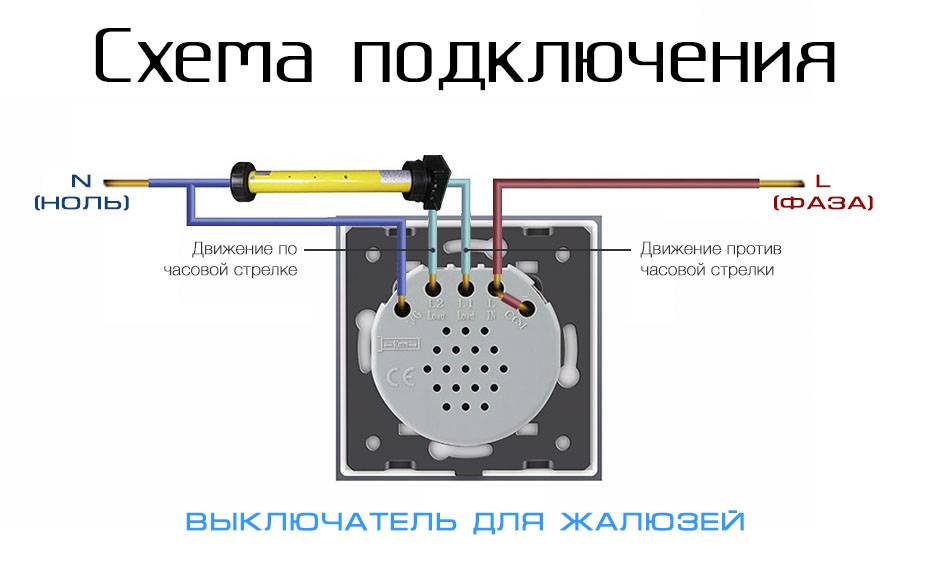

Схема подключения

Установка выключателя

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

1. Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
2. Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
3. Подключить плату с сенсорными контактами.
4. Подключить панель с маркировкой кнопки.

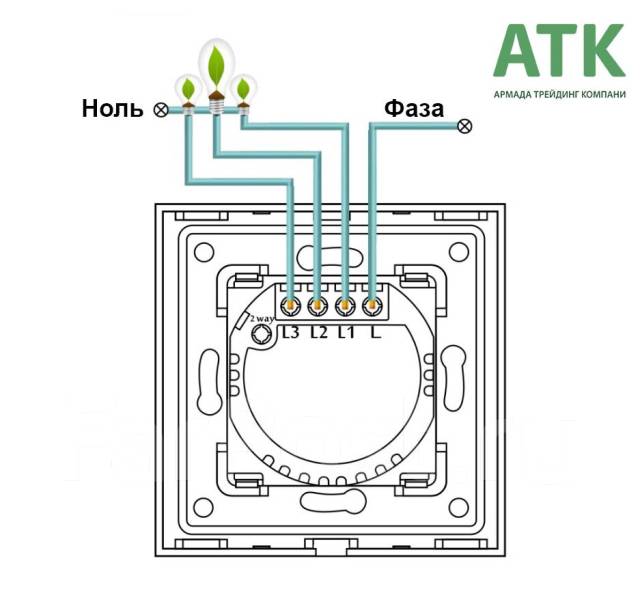

Схема подключения однолинейного сенсорного выключателя

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

1. Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
2. Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Схема подключения к сети

Сенсорный отключатель монтируется так же, как и обычный. Установка в 6 шагов:

1. Отключение подачи электроэнергии.
2. Демонтаж предыдущего выключателя.
3. Снятие верхней панели с устанавливаемого изделия.
4. Соединение проводов по клеммам.
5. Помещение конструкции в коробку и закрепление.
6. Фиксация панели.

Проект активации проходных сенсорных отключателей

Тип подключения аналогичен со способом подключения сенсорного отключателя

Важно только правильно произвести синхронизацию между приборами

Чтобы сделать это, нужно прикоснуться к каждому выключателю, от 1 к последующим. На каждом нужно остановиться на 4-5 секунд.

Чтобы отменить синхронизацию, нужно остановиться на последнем отключателе на некоторое время, через 10 секунд прозвучит звуковое уведомление. Оно говорит об успешности выполненной задачи.

Схема подключения импульсных сенсорных выключателей

Импульсное устройство находится в режиме «работа», когда происходит непрерывное нажатие кнопки. Оно актуально для поднятия жалюзи, дверного звонка. Монтаж происходит по обычной схеме.

Проект подключения сенсорных отключателей со стабилизатором тока 12в

Стабилизатор пускового тока и LED-адаптер должен находиться между устройством и отключателем. Схема актуальна, если устройства при работе потребляют ток во много раз больше номинального показателя. К таким относится мотор вытяжки.

Схемы подключения

Инструкция по монтажу и эксплуатации сенсорных выключателей.

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

• Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
• Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.
• Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
• Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
• Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панель одеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.

— При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.

— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).

— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.

Схема подключения сенсорных выключателей:

Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.

Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование. Допустимо, если диммер при работе нагревается.

Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер

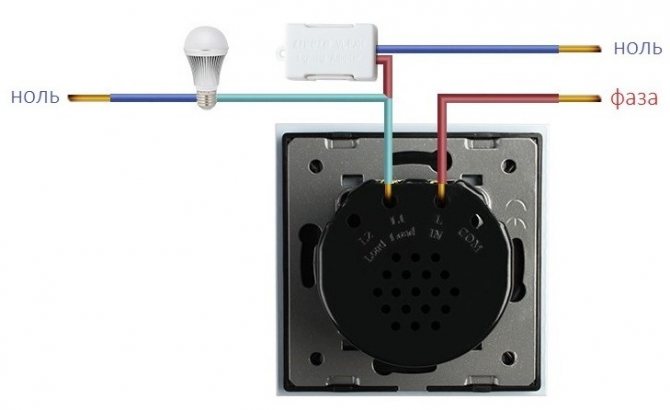

Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:

Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:

Проходные сенсорные выключатели

Проходные выключатели необходимо синхронизировать, для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.

Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.

Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.

Схема подключения проходных сенсорных выключателей однолинейных:

Схема подключения проходных сенсорных двухлинейных выключателей:

Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Как устроен прибор

Чтобы сделать выключатель сенсорного типа своими руками или правильно его установить в алюминиевый профиль, необходимо знать его устройство и принцип действия.

Любая модель будет содержать четыре элемента:

• лицевая часть. Это внешняя часть изделия. Иногда за ней производители устанавливают подсветку;
• сенсорный датчик. От вида датчика зависит то, на что он, собственно, будет реагировать;
• коммутационная схема. С ее помощью происходит преобразование сигнала в электрический ток, который и приводит в действие осветительный прибор, подключенный к нему (светодиодная лента или любой другой источник света);
• корпус. Он бывает встроенным или накладным. В зависимости от его типа монтаж будет отличаться. Корпус либо нужно будет монтировать внутрь стен или просто наложить его.

От качества всех компонентов устройства зависит длительность работы прибора. Поэтому старайтесь подбирать модели, у которых цена и качество находятся в идеальном соотношении.

Маркировка сенсорных выключателей света

Маркировка сенсорных выключателей играет важную роль при их установке, обслуживании и эксплуатации. Она позволяет быстро и легко разобраться в функциях и режимах работы сенсорного выключателя.

Существуют различные системы маркировки, в зависимости от производителя и модели выключателя. Однако, основные элементы маркировки обычно присутствуют на всех устройствах. Рассмотрим основные виды маркировки сенсорных выключателей света:

1. Иконки и символы – на сенсорных выключателях часто присутствуют иконки и символы, которые обозначают определенные функции. Например, значок в виде лампочки может указывать на функцию включения/выключения освещения.
2. Текстовая маркировка – помимо символов, на выключателях может быть нанесена текстовая маркировка. Например, название режима работы, уровень освещенности и т.д.
3. Цветовая маркировка – цвет выключателя или его определенных зон может указывать на определенные функции или режимы работы. Например, синий цвет может обозначать включение или выключение всего света в помещении, а красный цвет – активацию аварийной сигнализации.

Важно отметить, что маркировка может различаться в зависимости от производителя и модели сенсорного выключателя. Перед установкой выключателя следует ознакомиться с его инструкцией по эксплуатации и маркировкой, чтобы правильно интерпретировать символы и использовать все функции устройства

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

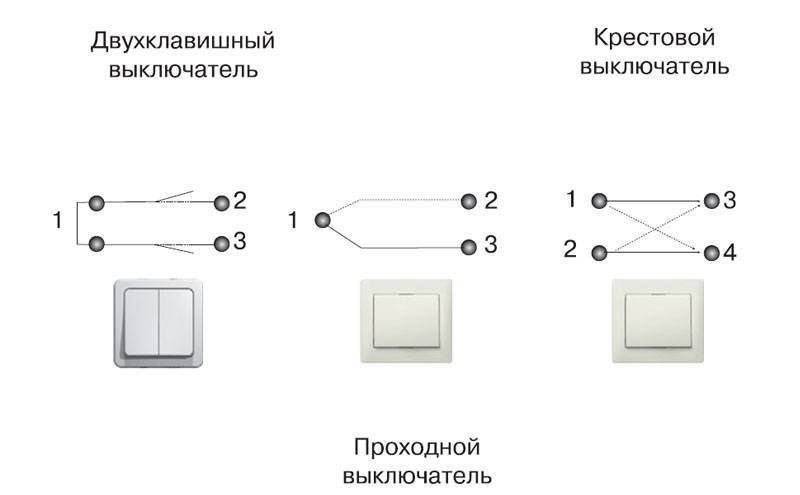

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

Устройство сенсорного выключателя

Честно сказать до недавнего времени я даже и не подозревал про существование таких интересных устройств управления осветительными приборами.

Все началось с подработки на одном объекте, необходимо было завершить ремонт в двухкомнатной квартире и установить взамен устаревших новые розетки и выключатели.

Но обычные электроустановочные изделия заказчика не устраивали. Ему хотелось чего-нибудь необычного, свежего и в стиле «Hi-tech».

Каким должен быть номинал ВВОДНОГО АВТОМАТ в квартиру с электроплитой и без?

Электрик в доме24 сентября 2022

Когда я копался в интернете и искал эксклюзивный варианты, набрел на сенсорный выключатель света компании Livolo. Это был отличный вариант взамен кнопочному выключателю (как выражался заказчик, «белый тумблер с кнопкой»).

Согласовав с заказчиком, мы определились, что этот вариант ему нравится больше всего и очень хорошо подходит под интерьер помещения.

После одобрения я заказал такую продукцию: 1) одноклавишный сенсорный выключатель света VL-C701R, 2) двухклавишный сенсорный выключатель света VL-C702R и 3) пульт управления к ним VL-RMT-02.

Выключатели и пульт управления к ним заказывал на торговой площадке Алиэкспресс. Их стоимость на момент заказа (декабрь 2016 г) с учетом доставки составляла: одноклавишный – 1372 руб., двухклавишный – 1670, пульт управления – 338 руб. Посылка из Китая шла 24 дня.

Для начала распакуем коробки с выключателями и посмотрим, в каком виде они доставлены. Все пришло в одной общей упаковке, так как заказ был сделан у одного продавца. Упаковка была немного помята, но все внутренности были целые.

Выключатели VL-C701R и VL-C702R поставляются каждый в своей упаковке. Сенсорная панель из каленого стекла упакована в отдельной от выключателя коробке.

То есть всего получилось четыре упаковки: два выключателя и две панели к ним. В комплекте также идет пульт дистанционного управления освещением VL-RMT-02. Хочу еще отметить, что производитель предлагает широкую цветовую гамму сенсорных панелей, которые подойдут к любому дизайну квартиры. Мне больше понравился серый цвет, и я заказал стеклянную панель именно такого цвета.

Выключатели от Livolo собраны очень качественно и отвечают всем европейским стандартам на электротехническую продукцию. Корпус выключателя изготавливается из термостойких пластмасс, а закаленная стеклянная панель выдерживает температуру до 300 С.. Клеммы для подключения проводов выполнены из латуни.

Лицевая панель является сенсором, передающим сигналы на отключение или включение освещения на управляющий модуль. Сенсорная панель крепиться к выключателю защелками. Для установки панели на свое место преподносим ее к корпусу и легонько прижимаем до характерного звука.

Все сенсорные выключатели света имеет приятную для глаз светодиодную подсветку, изменяющую свой цвет в зависимости от состояния выключателя. При отключенном положении выключателя подсветка светиться синим цветом, а при включенном положении – красным.

Для включения или отключения достаточно коснуться пальцем сенсора в выделенной области (обведенной окружности). Цепь освещения коммутируется электромагнитным реле, поэтому при изменении состояния выключателя можно услышать легкий щелчок.

Сенсорный выключатель оснащен защитой от обрыва цепи. Когда может возникнуть режим? Самый банальный это перегорание ламы или отключение автоматического выключателя в щитке, либо исчезновении напряжения электрической сети.

Почему птиц на проводах не бьет током?

Электрик в доме6 ноября 2022

При возникновении такой ситуации, выключатель автоматически переходит в режим «отключено» и остается в нем даже при возобновлении электропитания. После устранения неисправности, выключатель можно включить в обычном режиме, касанием панели или при помощи пульта управления.

Данные модели выключателей имеют встроенный радио модуль, для дистанционного управления. Управление осуществляется однократным нажатием на кнопку пульта управления.

Пульт управления позволяет управлять выключателем на расстоянии до 30 метров из любой комнаты в доме (не обязательно в прямой видимости прибора). Пульт работает от батарейки 12 Вольт, которая в стоимость не входит.

Выбор оптимальной модели

Основной определяющий показатель для полноценной эксплуатации сенсорного коммутационного устройства – характеристика электрической сети. Необходимая норма напряжения в 220 В подходит далеко не для всех моделей. Есть варианты с отклонением 20-30%.

Поэтому при выборе стоит уделить внимание пороговым значениям вольтажа, указанным в характеристиках прибора. При существенных отклонениях придется дополнительно устанавливать стабилизатор, посредством которого будет осуществляться нивелирование колебаний. Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор

Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор

Для определения подходящей модели сенсорного изделия необходимо учитывать приоритетные возможности, наличие которых является необходимым:

1. Количество групп лампочек, подключаемых к регулятору – их может быть одна, две или три.
2. Интенсивность. Некоторые приборы дополнительно оснащены диммером, посредством которого меняется сила тока, подаваемого на лампочки.
3. Встроенный таймер. В проходных моделях устанавливается автоматический таймер отключения, срабатывающий спустя заданное время. Эти приборы в большей степени используются для коридоров и лестничных площадок.
4. Метод управления. Здесь все зависит исключительно от предпочтений покупателя. Есть устройства управляемые пультом, прикосновением, звуком и пр.

Определившись с набором необходимых функций, следует остановиться на одном из представленных производителей. Ценовая категория устройств не относится к дешевым, поэтому, приобретая изделие низкой стоимости, можно столкнуться с некачественным аналогом.

Бельгийский бренд Basalte ориентирован на продукцию элит-класса. Модель Deseo – воплощение мультифункциональности и изысканного дизайна. Практически все изделия имеют светодиодную подсветку

На бельгийском предприятии Basalte выпускают сенсорные регулирующие приборы высокого качества. В разработках ориентируются на потребителей с наивысшими запросами.

Элитные модели отличаются не только оригинальным дизайном, но и одной из самых высоких категорий цен. Тем не менее стоимость вполне компенсируется удобством в эксплуатации, наличием различных функций и несложным регулированием.

Несмотря на то что многие покупатели предвзято относятся к китайской продукции, компания Livolo смогла доказать качественные характеристики своих изделий

Среди китайских представителей отмечают компанию Livolo. Основные преимущества сенсорных выключателей этого бренда — доступная стоимость продукции и оригинальные дизайнерские решения для обустройства дома, способные подчеркнуть индивидуальность.

При этом ассортимент не ограничивается технически простыми моделями. Также стоит отметить и постоянное пополнение ассортимента.

Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о том, как самостоятельно собрать сенсорный выключатель.

Конструкция сенсорного выключателя

Термин «сенсорный» несет в себе довольно широкое определение. По сути, под ним следует рассматривать целую группу датчиков, способных реагировать на самые разные сигналы.

Однако применительно к выключателям – приборам, наделенным функционалом коммутаторов, сенсорный эффект чаще всего рассматривают как эффект, получаемый от энергетики электростатического поля.

Такой, примерно, нужно рассматривать конструкцию выключателя света, созданную на основе механизма сенсора. Лёгкое прикосновение подушечкой пальца к поверхности фронтальной панели включает освещение в доме

Обычному пользователю достаточно прикоснуться пальцами руки к такому контактному полю и в ответ будет получен тот же самый результат коммутации, какой дает стандартный привычный клавишный прибор.

Между тем внутреннее устройство сенсорного оборудования существенно отличается от простого ручного выключателя.

Обычно такая конструкция выстраивается на основе четырех рабочих узлов:

• панель защитная;
• контактный датчик-сенсор;
• электронная плата;
• корпус устройства.

Разновидность приборов на базе сенсоров обширна. Выпускаются модели с функциями обычных выключателей. И есть более совершенные разработки – с регуляторами яркости, отслеживающие температуру окружения, поднимающие жалюзи на окнах и прочие.

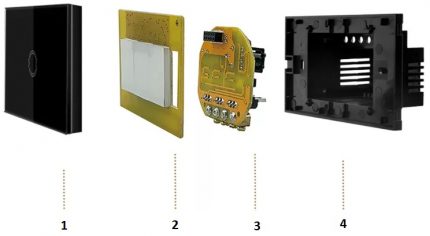

Конструктивно сенсорный коммутатор выглядит так: 1 – защитная панель из закалённого стекла; 2 – плата размещения сенсорных элементов; 3 – текстолитовая панель с разведённой схемой электроники прибора; 4 – корпус (шасси) выключателя (+)

Мало того, что все эти виды коммутаторов управляются легким прикосновением, так существуют еще выключатели с дистанционным управлением. То есть, выключить светильник или убрать яркость свечения ламп прибора пользователь может, не совершая лишних движений в виде перехода от места отдыха к выключателю.

Выбор оптимальной модели

Самым важным фактором для полноценной работы выключателя с сенсорным датчиком являются характеристики электросети. Необходимое напряжение 220 В подходит не для всех моделей. Не для всех моделей обязательно требуется сетевое питание.

Поэтому при выборе стоит обратить внимание на пороговые значения напряжения, указанные в свойствах устройства. В случае сильных отклонений необходимо установить дополнительный стабилизатор для компенсации колебаний

Для того чтобы покупка электронного выключателя оправдала себя и устройство значительно повысило комфорт в помещении, при выборе следует учитывать желаемую функциональность устройства

Для того чтобы выбрать подходящую модель сенсорного выключателя, необходимо в первую очередь учитывать желаемую функциональность:

1. Количество групп лампочек, подключаемых к регулятору – их может быть одна, две или три.
2. Интенсивность. Некоторые приборы дополнительно оснащены диммером, посредством которого меняется сила тока, подаваемого на лампочки.
3. Встроенный таймер. В проходных моделях устанавливается автоматический таймер отключения, срабатывающий спустя заданное время. Эти приборы в большей степени используются для коридоров и лестничных площадок.
4. Метод управления. Здесь все зависит исключительно от предпочтений покупателя. Есть устройства управляемые пультом, прикосновением, звуком и пр.

Определившись с набором необходимых вам функций, следует выбрать одного из доступных производителей. Ценовой диапазон не является дешевым. Поэтому если вы купите дешевый продукт, вы можете получить в итоге такой же некачественный продукт.

Бельгийский бренд Basalte специализируется на высококачественной продукции. Deseo — это воплощение многофункциональности и отличного дизайна. Почти все устройства оснащены светодиодной подсветкой.

Бельгийская компания Basalte производит высококачественные устройства с сенсорным управлением. Их дизайн привлекает даже самых требовательных потребителей.

Модели высокого класса отличаются не только оригинальным дизайном, но и одной из самых высоких цен. Однако цена достойно компенсируется удобством использования, наличием различных функций и простотой настройки.

Несмотря на то, что многие покупатели имеют предубеждение против китайской продукции, Livolo удалось продемонстрировать качественные характеристики своей продукции

Компания Livolo хорошо известна среди китайских торговцев. Основными преимуществами сенсорных выключателей этой марки являются доступная цена изделий и оригинальные дизайнерские решения для обустройства дома, способные подчеркнуть индивидуальность.

Предложение не ограничивается технически простыми моделями. Стоит также отметить, что предложение постоянно расширяется.

Как сделать сенсорный датчик своими руками

Датчик для сенсорного выключателя можно сконструировать своими руками. Для этого нужно подготовить:

• реле с напряжением 6–12 В;
• часть фольгированного текстолита, которая будет играть роль сенсора;
• импульсный диод с напряжением от 100 В.

Прикосновение к сенсору провоцирует открытие элементов, обозначенных в схеме как VT1 и VT2. После этого произойдет замыкание цепи (с помощью реле), и светильник/электроприбор включится.

Самостоятельно можно изготовить и прибор с инфракрасным датчиком. Он работает только в том случае, когда в зоне видимости датчика есть движение. При его отсутствии через определенный промежуток времени освещение выключится.

Подключение происходит по схеме:

Эта схема имеет важные особенности:

• на выходе находится единица;
• транзистор открыт;
• контакты от реле должны соединяться с клавишей;
• работа инфракрасного датчика осуществляется благодаря генератору импульсов;
• чтобы увеличить силу импульсного тока, который идет на инфракрасный светодиод, необходимо установить усилители.

Подключение осуществляется так, чтобы по истечении 20 минут после того, как человек покинет помещение, свет выключался.

Устройство на сенсорах — хорошая альтернатива обычным выключателям. Он отличается привлекательным внешним видом, экономичностью, надежностью. Позволяет включать/выключать не только источники света, но и бытовую технику. Изделия такого типа приобретают в специализированном магазине или, при наличии нужных навыков и умений, их можно сделать самостоятельно.

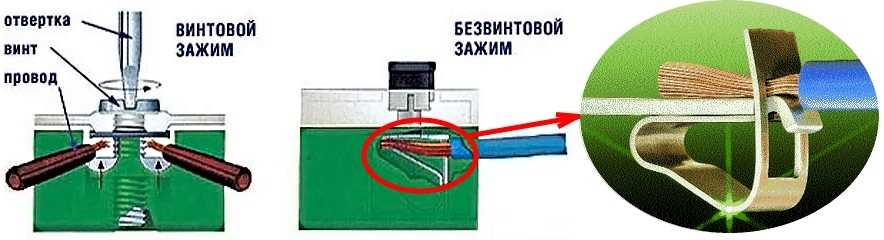

Крепление проводки к клеммам выключателей

Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.

Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.

Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.

К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.

На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.

Как подключить сенсорный выключатель switch. Принцип действия и преимущества использования сенсорных отключателей света

Сенсорный выключатель света 220 вольт обеспечивает подачу или выключение света. Подача или отключение происходит за счет сенсорного сигнала.

Воздействовать на сенсор можно так:

• нажатие кнопки на пульте;
• воспроизведение звука;
• невесомое прикосновение;
• легкое движение.

Сенсорный датчик имеет ключевое отличие от механического: не требуется нажимать на кнопку выключателя.

Где еще применяются сенсорные включатели и выключатели

Датчики применяются в частном доме или квартире. Они делают многое:

• создают схему освещения;
• поднимают и опускают шторы/жалюзи ;
• открывают и закрывают ворота ;
• отключают и включают бытовые приборы;
• управляют системой отопления .

Чтобы совершить действие, человеку нужно приложить минимум усилий.

Принцип действия

Сенсорный датчик направляет оповещение на электронную плату. В нем возрастают и меняются колебания, создавая электрический всплеск. Кратковременный всплеск электрического напряжения производит замыкание или размыкание цепи. Эта реакция обеспечивает подключение и отключение устройства. Нагрузка может подаваться поэтапно, это регулирует интенсивность освещения. Это возможно при длительном прикосновении. Подобные по функциям приборы имеют диммеры.

Полезно знать! Сенсорные выключатели, оснащенные диммером, подразумевают применение галогеновых, светодиодных и стандартных ламп.

Как устроен прибор

Выключатель имеет 4 основных компонента:

1. Корпус.
2. Электронная плата.
3. Защитная панель.
4. Сенсорный датчик.

Составляющие могут немного отличаться. Все зависит от выбранной модели, функциональности, производителя и стоимости.

Преимущества сенсоров для выключателя света

Плюсы устройств:

1. Безопасность. Не подвергаются воздействиям влаги и повреждений. Функционируют при подаче команды влажными руками. Дети не трогают.
2. Универсальность. Адаптированы под множество электронных устройств.
3. Простая установка, ее можно произвести на место предыдущего отключателя.
4. Надежность и долговечность. Срок службы выше, чем у стандартного выключателя.
5. При работе не создают шум.
6. Экономится электроэнергия.
7. Заполняет мало места.
8. Можно управлять дистанционно.
9. Выглядят ново.

Минус отключателя – высокая стоимость. Цена одного прибора стартует от 900 рублей. Можно сделать датчик самому и сэкономить, не только финансово но и эстетически.

Виды сенсорных отключателей

Изделия бывают 4 типов:

• емкостный вид;
• оптико-акустический вид;
• вид на пульте управления;
• вид с таймером.

Типы разные по принципу работы, внешнему исполнению, подходят под разные потребности.

Емкостные

Востребованный прибор. Он высокочувствительный, активизируется при приближении людей. Чтобы он заработал, нужно провести рукой рядом с сенсорной поверхностью. Его логично разместить на кухне, так как не нужно прямого контакта для срабатывания датчика.

Достоинства емкостных коммутаторов

Плюсы емкостных изделий:

1. Простота в уходе.
2. Смотрятся стильно и современно.
3. Удобны в практическом применении.

Оптико акустические выключатели

По названию понятно, что приборы реагируют на звук и движение, осуществленное в зоне работы датчика. Если в помещении никого нет, свет отключается.

С пультом регулирования

Модели с пультом регулировки (отправки сигнала) удобны в эксплуатации в квартирах и частных домах с детьми, людьми с ограниченными возможностями. Тогда дети не смогут баловаться, щелкая выключатель. Если не хочется вставать, чтобы отключить технику, опустить шторы, можно нажать на кнопку пульта. Она всегда должна быть рядом.

С таймером

Конкретный режим включения и отключения света реален с таймером. Приборы универсальны, если они с таймером. Пользование дарит комфорт, можно применять все виды ламп: стандартные, галогеновые, светодиодные.

Изделия безопасны. При замыкании отключение происходит автоматически. Есть идникаторы, оповещающие, в каком состоянии сейчас находится устройство (выключено/включено). Можно самостоятельно строить режим работы, программировать активацию и отключение. Расход электрической энергии уменьшается.

Пользователи отмечают современный дизайн устройств, эффективность и надежность.

Критерии выбора устройства

Ключевые показатели для выбора изделия:

1. Количество техники, доступных для подключения к одному механизму.
2. Наличие диммера. Он позволяет управлять уровнем освещения.

Материал корпуса – стекло или пластмасса. Стекло стоит дороже пластмассы. Производителей и моделей на рынке много, поэтому можно подобрать вариант под свои потребности и материальные возможности.

Выводы и полезное видео по теме

Интересный обзор выключателей беспроводного типа. Наглядное и подробное описание конструкционных особенностей. Принцип работы и правила использования оборудования.

Руководство по установке беспроводного устройства включения/выключения света и некоторые интересные особенности этой работы.

https://youtube.com/watch?v=MiBZridAgsw

Правила выбора и покупки беспроводных контроллеров. На что обязательно смотреть перед приобретением, а где можно пойти на уступки. Полезные советы домашнего мастера из личного опыта

Обустраивая в домашних условиях осветительную систему, стоит оснастить ее беспроводным выключателем. Установка прибора не потребует демонтировать внешнюю отделку помещения, проделывать в стенах штробы и прокладывать новую проводку.

Монтажные работы займут небольшое количество времени и обеспечат хозяевам возможность управлять домашними осветительными приборами в максимально удобном для себя режиме.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы и публикуйте фото по теме статьи. Расскажите, как вы выбирали беспроводное выключающее устройство. Поделитесь полезной информацией и ориентирами, на основании которых вы определились с оптимальной для вас моделью.
