Процесс кладки
Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито. В настоящее время не необходимости готовить эту смесь самостоятельно. Ряд компаний предлагают готовые кладочные смеси различных фасовок. Использование таких кладочных смесей предпочтительнее, чем собственное их изготовление.
Промышленные сита, просеивают более мелкую фракцию песка и глины, что позволяет получать более пластичную и однородную смесь. Такая смесь позволят исключить образование пустот и воздушных пузырей в швах, при кладке.
Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.
Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.
Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, “замковой” выкладкой.
Перед первой топкой, рекомендуется подождать 3 недели.
Какая баня без дровяного котла?
Совершенно очевидно, что без бани загородный частный дом кажется просто незавершенным строительством, каким бы обустроенным он не выглядел.
А уж любая баня просто немыслима без отопительного котла. Различие только в том, какой котел установлен.
От этого зависит и удобство пользования баней и полученный результат.
В настоящее время предлагается множество вариантов печей для бани, отличающегося параметрами и типом, а также видом используемого топлива.
Хотя существующие варианты могут использовать газ и жидкое топливо, дровяные котлы все же традиционно пользуются максимальным спросом.
И здесь важно не только соблюдение определенного ритуала и дань традициям
- Во-первых, наблюдать за тем, как пламя пляшет над сухими поленьями уже большое удовольствие. Не так, ли?
- Во-вторых, натуральность древесины нельзя заменить ничем иным. О позитивном влиянии дровяных печей на здоровье уже сказано много и не стоит повторяться.
Традиционно в качестве топлива используются хвойные породы деревьев, но не исключается и применение лиственных пород.
Дровяные котлы имеют только два недостатка:
- Во-первых, в процессе горения хвойных пород древесины образуется сажа, и котел требуется регулярно чистить. Впрочем, уменьшить количество сажи можно сжиганием осиновых поленьев.
- Во-вторых, недостаток дровяных котлов заключается в необходимости постоянного поддержания процесса горения до окончания банной процедуры.

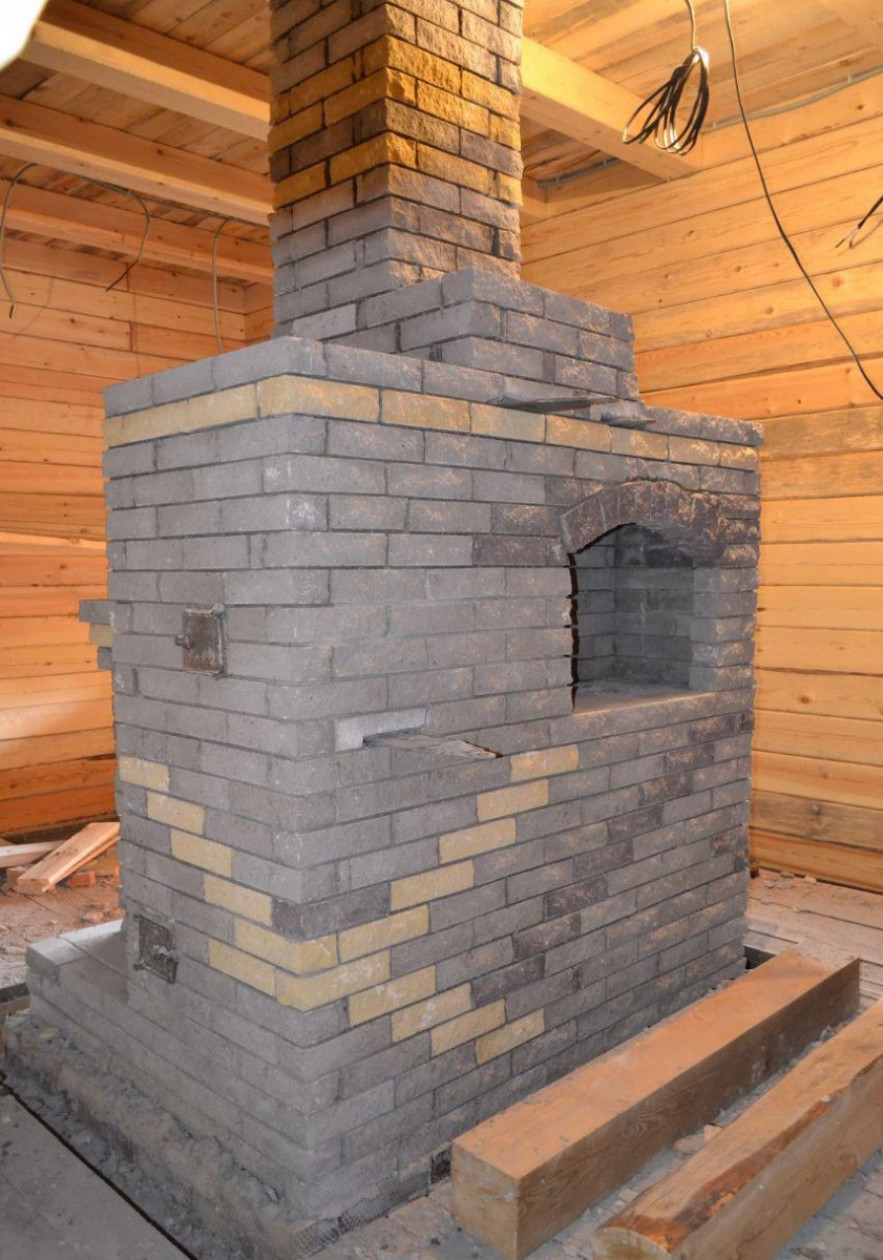

Устройство русской печи
Даже в давние времена, когда эти источники тепла использовались повсеместно, найти две одинаковых печки было затруднительно. Один и тот же печной мастер, учитывая пожелания хозяев дома, мог всячески совершенствовать или изменять свое детище.
Однако, принцип действия, придуманный неизвестным мастером и пришедший к нам из тьмы веков, всегда был и остается незыблемым. Способ сжигания твердого топлива, отбора теплоты и отведения дымовых газов в русской печи с лежанкой – единственный в своем роде.
Итак, чтобы понять, как функционирует этот старинный и уникальный обогреватель, следует сперва изучить устройство русской печи. В наше время существует множество проектов печей с различными доработками и усовершенствованиями, но все они основаны на традиционной конструкции, показанной на рисунке:
Все сооружение покоится на фундаменте, отстоящем от ближайшей стены на определенном расстоянии, как правило, — не менее четверти аршина (около 17 см). Габаритные размеры печи соблюдались следующие:
- ширина — 2 аршина (142 см);
- длина – 3 аршина (213 см);
- высота от полов до верха лежанки – 2.5 аршина (178 см).
Нижняя часть строения (опечье) изнутри полая, раньше часто выполнялась из деревянных брусьев, сейчас – только из кирпича. Для доступа в это пространство с лицевой стороны делается специальный проем – подпечек. Его назначение – хранение хозяйственного инвентаря либо складирование и сушка дров. Над подпечком располагается отдельный проем – подшесток. Свод опечья выложен в виде арки из кирпича, которая сверху засыпается любым теплоемким материалом, чаще всего – песком.
Примечание. Своды над проемами в русской печи с лежанкой выкладывались традиционно только из нечетного числа кирпичей.
Поверх засыпки укладывается под и горнило из кирпичей без применения раствора. Дно и свод горнила выполняется с небольшим уклоном (порядка 50—80 мм на всю длину) в сторону входа в топливник – устья. На рисунке, где показана схема печи, хорошо видно, что пространство над наклонной аркой и стенками печи тоже засыпается песком. Только в некоторых местах, на усмотрение хозяев, устраиваются печурки. Это проемы, соседствующие напрямую с горнилом через стенку в полкирпича. Печурки позволяют быстрее прогревать помещение и сушить мелкие вещи.
Над печурками кладут еще 2 ряда кирпича, а потом устраивают лежанку, она располагается прямо над горнилом. Последнее имеет выходное отверстие к шестку – устье, а стенки по бокам от него зовутся щеками. Перед устьем над шестком находится хайло – расширяющийся книзу раструб, куда уходит дым во время работы. Выше построена собственно дымовая труба, в ней для перекрывания канала устанавливается вьюшка с полудверкой и задвижка.
Процесс формирования
Такую конструкцию можно сделать своими руками, используя подготовленные чертежи. В качестве материала используется огнестойкий керамический кирпич высокой пробы. Все чертежи и схемы выполняются заранее. Выполнив порядовку. можно определить требуемое количество кирпичей. Как разработать план строительства печки – предлагаем посмотреть в представленном видео.
Фундамент и основа
Смесь для раствора можно купить готовую в мешках или замесить раствор своими руками из цемента, песка и глины. В соответствии с конструкцией заранее приобретают чугунные плиту для варки, дверки для топки, задвижки, колосник.
Как и все печи, агрегат требует отдельного фундамента. ведь общий вес достигает 10 тонн. Его можно сделать своими руками, проведя расчет глубины котлована, при условии, что каждые 5 см соответствуют 1 тонне веса, а площадь фундамента должна быть на 15 процентов больше основания печи. На дно ямы насыпают слой песка, утрамбовывают его, слой щебня, устанавливают арматуру и заливают бетоном ниже уровня пола. Застывание фундамента требует не менее двух недель, после чего делается гидроизоляция для предотвращения попадания влаги в печь. Наглядный пример создания фундамента в видео инструкции.
Опираясь на разработанную порядовку, сначала выкладывается основа печки. Она должна быть из нескольких рядов кирпича, горизонтально выравненных, с прямыми углами. Расстояние от кладки до стены должно быть не менее 15 см. В следующем ряду закладывается поддувало и воздуховоды.
Основные элементы конструкции
За счет змеевидного извилистого воздуховода, прогретый в топке воздух, поднимается, проходит через все тело печи и нагревает лежанку. На восьмом – девятом ряду делают перекрытие на лежанке и топке. Затем докладываются ряды для духового шкафа и варочной поверхности, а также ряд, отделяющий варочную поверхность от стены. После, выкладываются перемычки. Над духовым шкафом применяется простая или фигурная кладка (аркой, клином), а над кожухом плиты используются металлические уголки, делается декоративная полочка.
Следующие ряды объединяют все дымоходы в один. а на стенках делаются окошки, рядом с духовкой — «летник», для поддержания горения в теплое время года, а расположенные выше – для более сильного отопления помещения в холодное время года. Труба выкладывается выше, имеет квадратное сечение, лучший размер кладки 2,5 кирпича. Перекрытия, через которые проходит дымовая труба, изолируются базальтовыми плитами в несколько слоев.
Завершение работы
Внешнюю часть дымохода лучше выкладывать из силикатного кирпича. он более стойкий к колебаниям температур и атмосферным осадкам. После того как дымоход построен, устанавливаются вся чугунная и иная фурнитура. Для точности работы каждый слой кирпича сверяется с чертежами порядовки, которую можно повесить вблизи стройки. Пример создания простой печи с лежанкой своими руками представлен в видео.
Если планируется простая кирпичная кладка, то достаточно будет просто очистить поверхность печи жесткой щеткой и выровнять швы. Кирпичную печь можно покрасить термостойкой краской в нужный цвет и добавить русских традиционных орнаментов и рисунков, выполненных своими руками.
Печь с лежанкой украшенная изразцами имеет очень богатый вид и станет главным украшением дома. Стоимость такой отделки зависит от качества плитки. Помимо декоративной функции изразцы хорошо удерживают тепло, и ухаживать за ними легче, чем за другими покрытиями.
Печь обладает высоким уровнем КПД (до 60 процентов), она равномерно прогревает одно или несколько помещений, безопасна в эксплуатации, имеет долгий срок службы, производит оздоровительный эффект.
Приступая к работе, необходимо оценить свои силы. ведь строительство печки с лежанкой обходится недешево. Хороший домашний мастер может проделать много этапов в строительстве своими руками, но профессиональный печник скорректирует работу или, основываясь на своем опыте, поможет исправить допущенные ошибки.
Банные печи Кузнецова: чертежи и порядовка Порядовка печи 3 на 3 кирпича и другие варианты Порядовка, схемы и чертежи русской печи Печи каменки для бани. Порядовка
Лежанка для печи
Печка с лежанкой делается по тому же принципу, что и другие кирпичные печи. Для начала нужно определиться с габаритами и местом расположения, подготовить соответствующие чертежи, по которым будет осуществляться возведение конструкции. За основной материал лучше взять огнеупорный керамический кирпич высокой пробы, его количество необходимо рассчитывать, исходя из порядовки.
При планировании лежанки нужно учитывать, что её оптимальная высота — 90см. Так будет происходить качественный прогрев нижней зоны помещения, к тому же людям разного роста будет комфортно располагаться на лежанке. При конструировании лучше отдать предпочтение колпаку, а не канальному дымоходу — это будет способствовать увеличению длительности остывания конструкции.
Разновидности печных конструкций
Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.
По своему назначению, печи делятся на следующие виды:
- отопительные;
- варочные;
- многофункциональные;
- комбинированные.

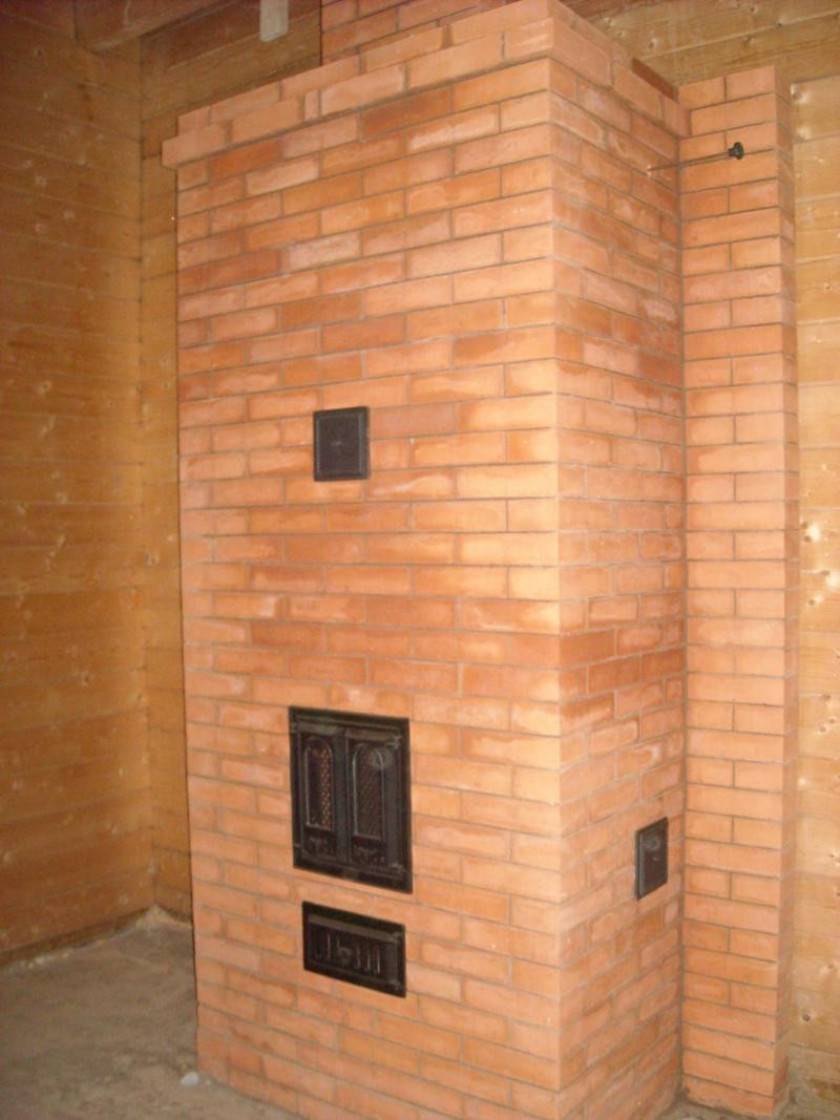

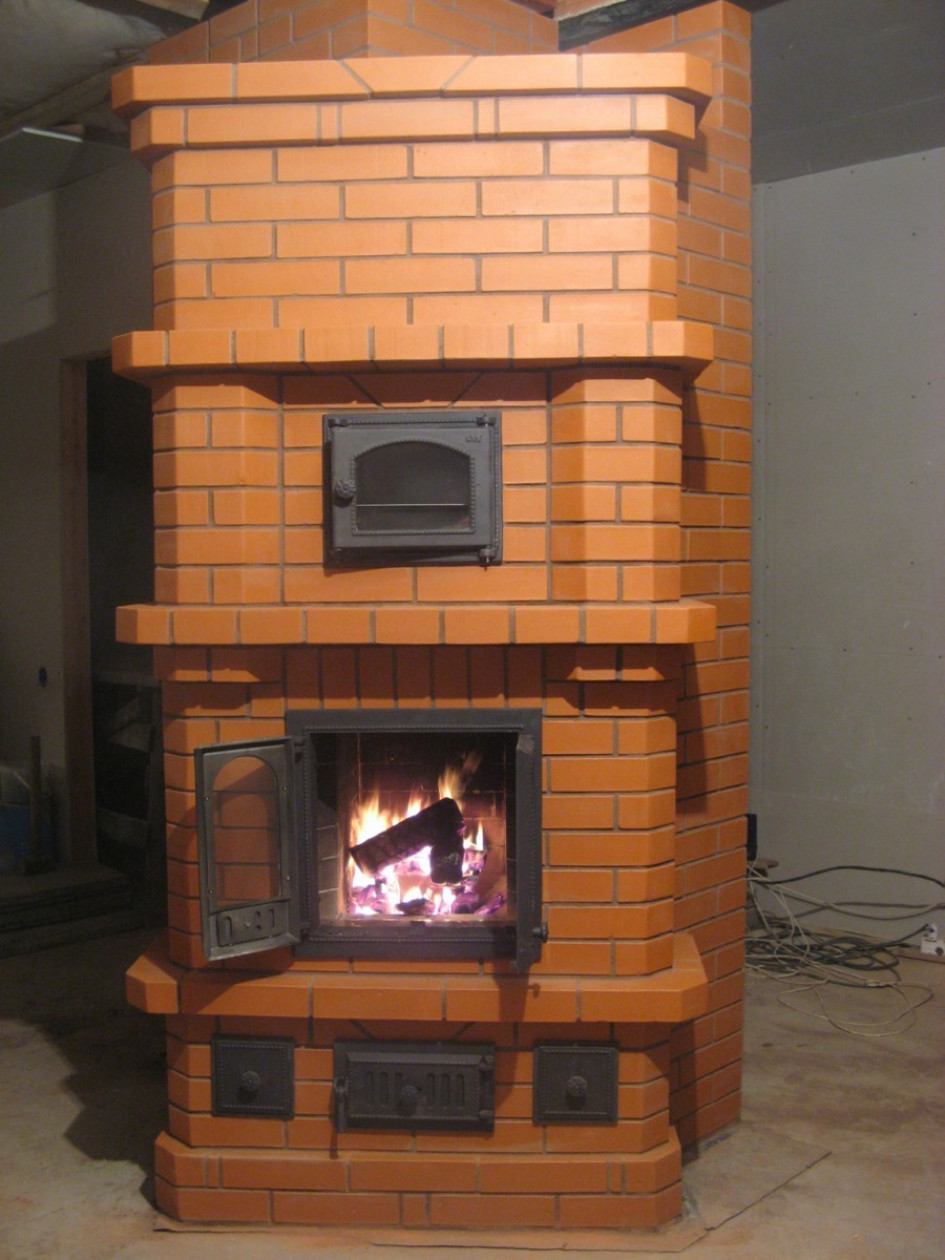

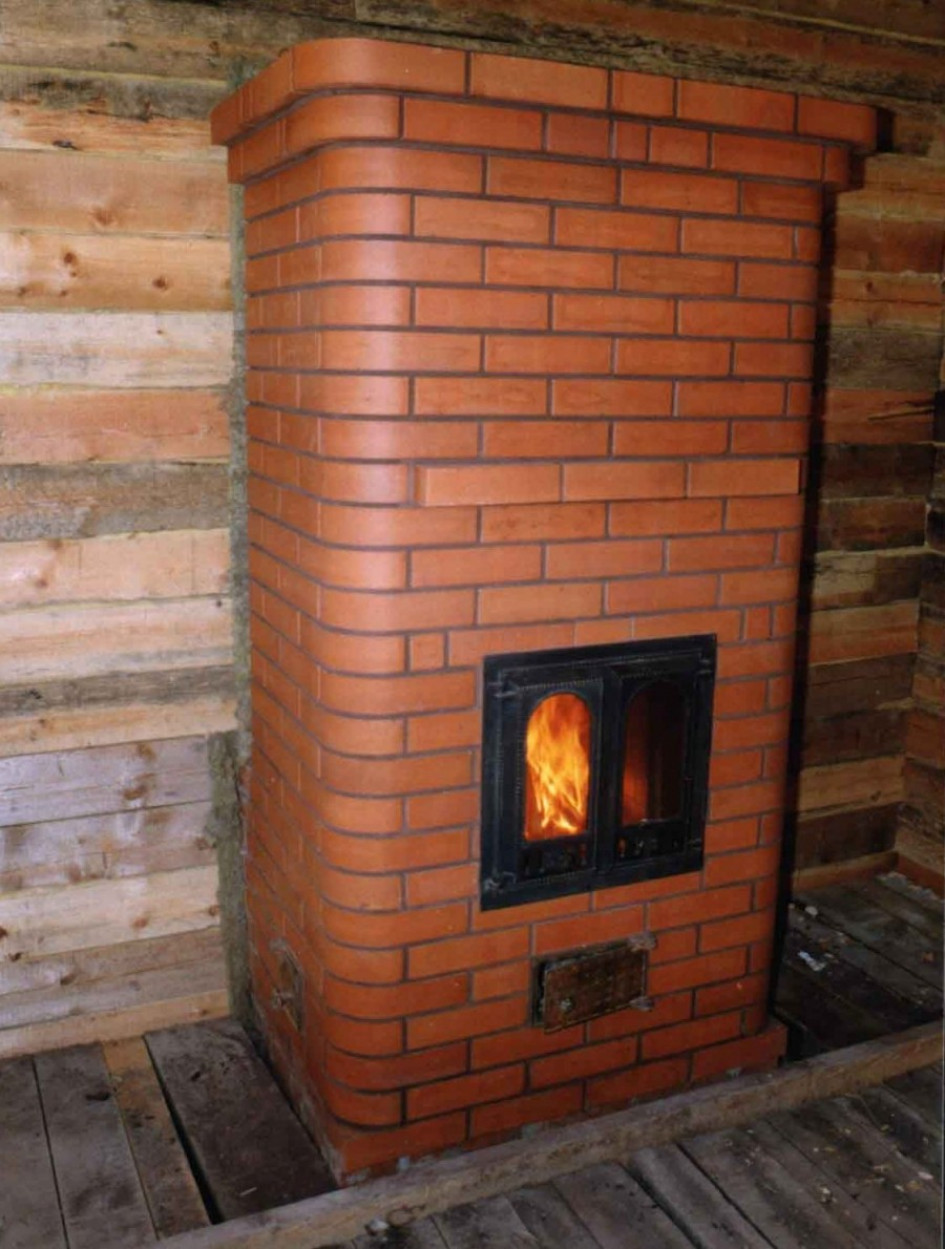

Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.
В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:
- топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
- зольника, где собирается пепел;
- дымохода.
В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.
В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.
Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.
По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.
Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.
Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.
Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

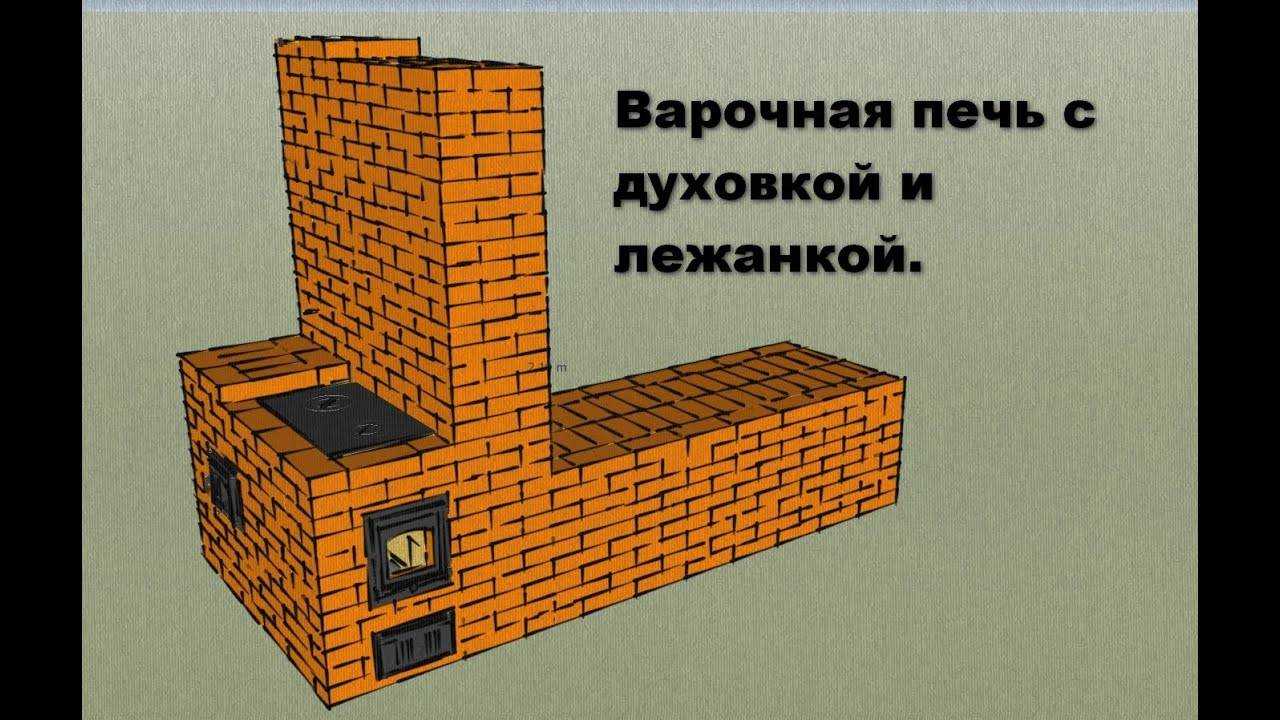

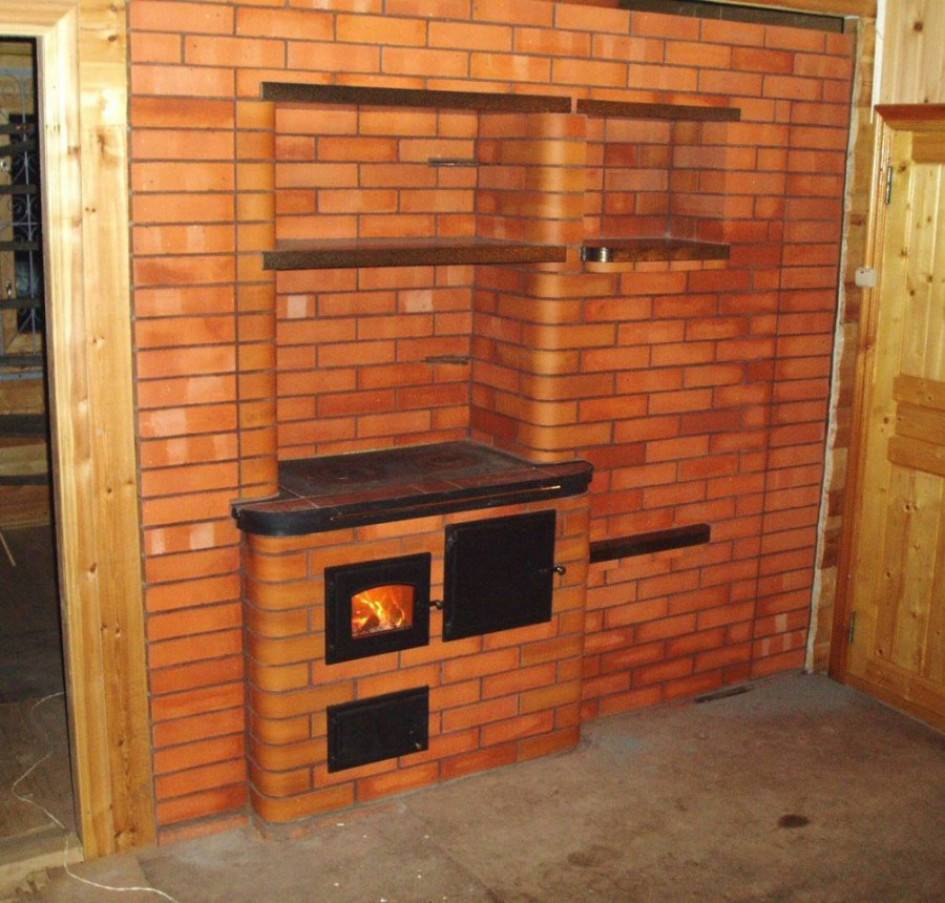

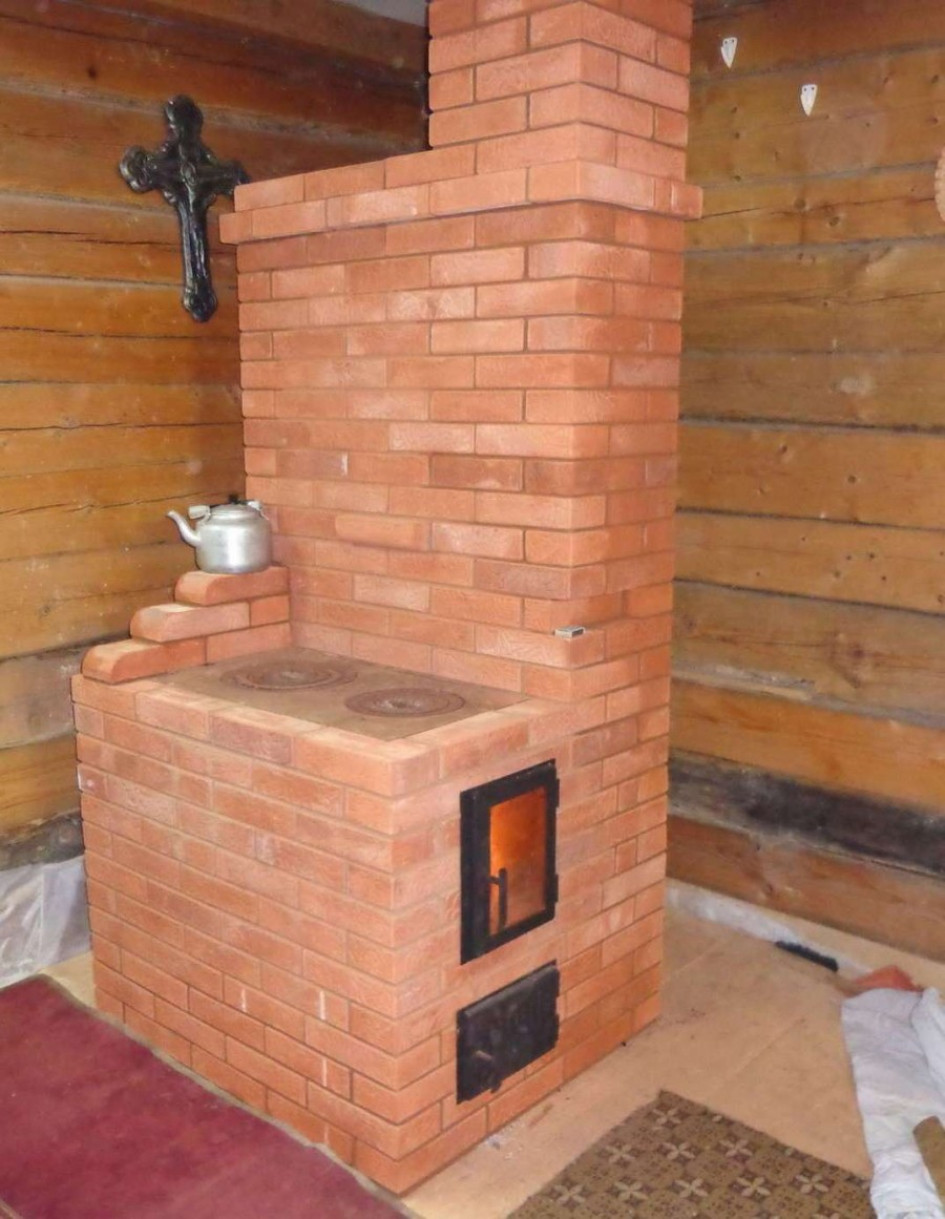

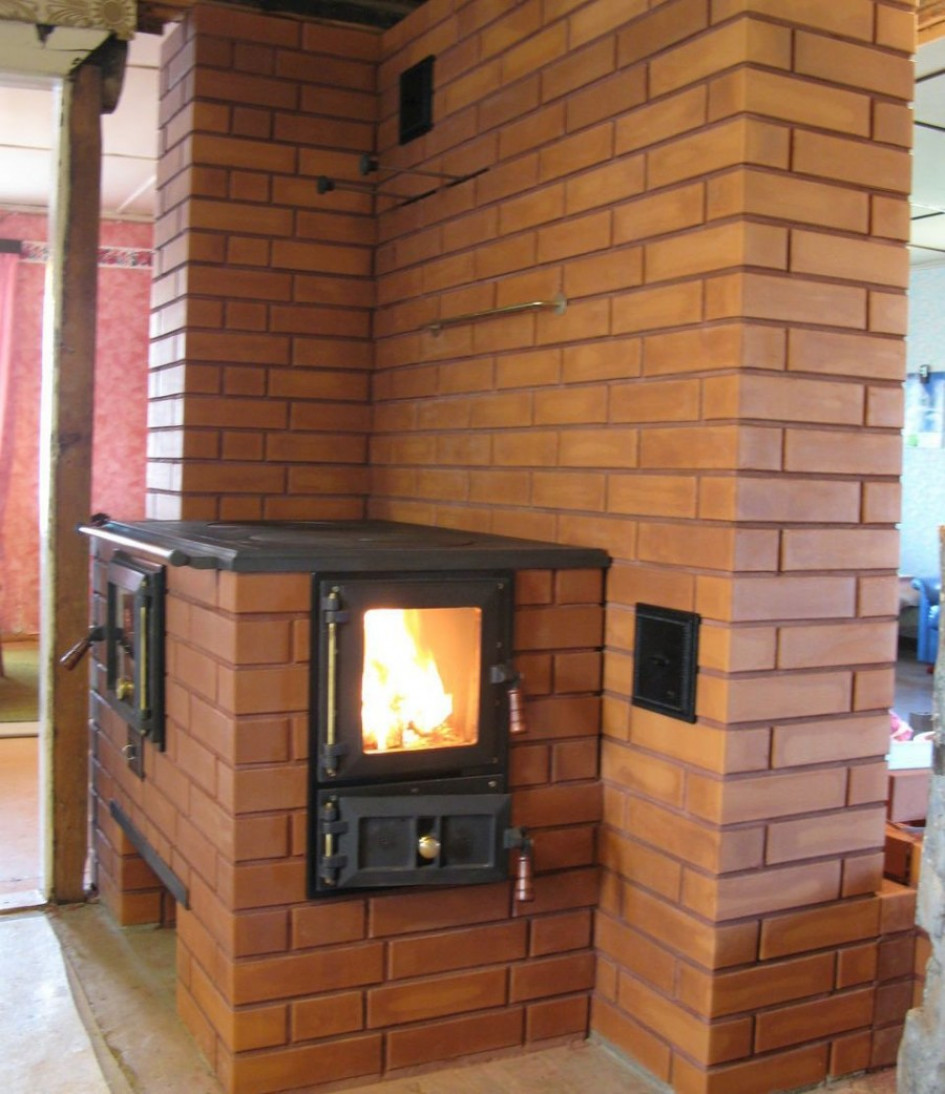

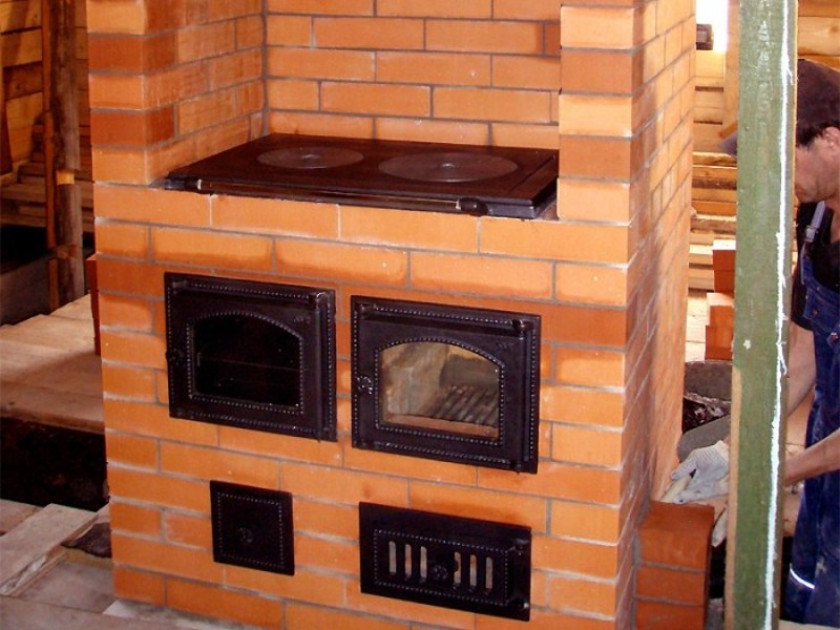

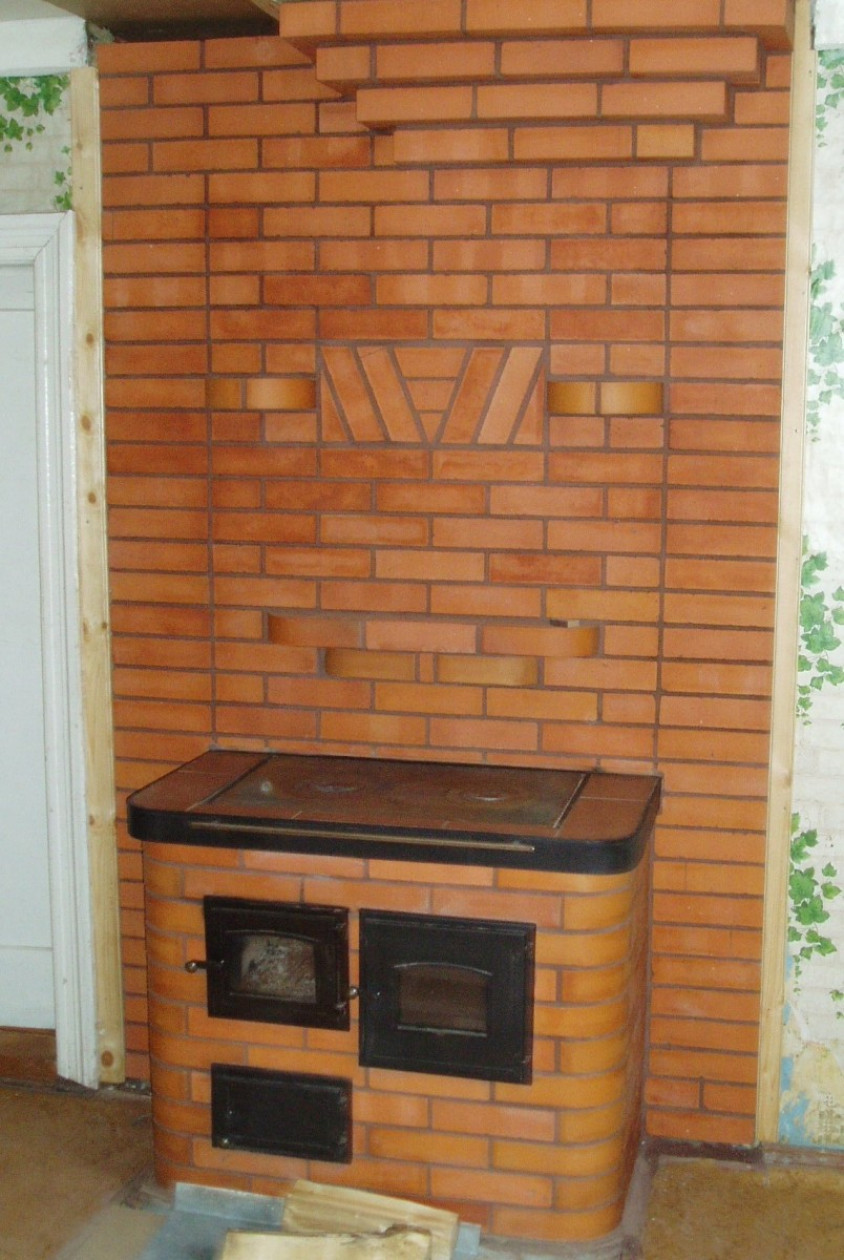

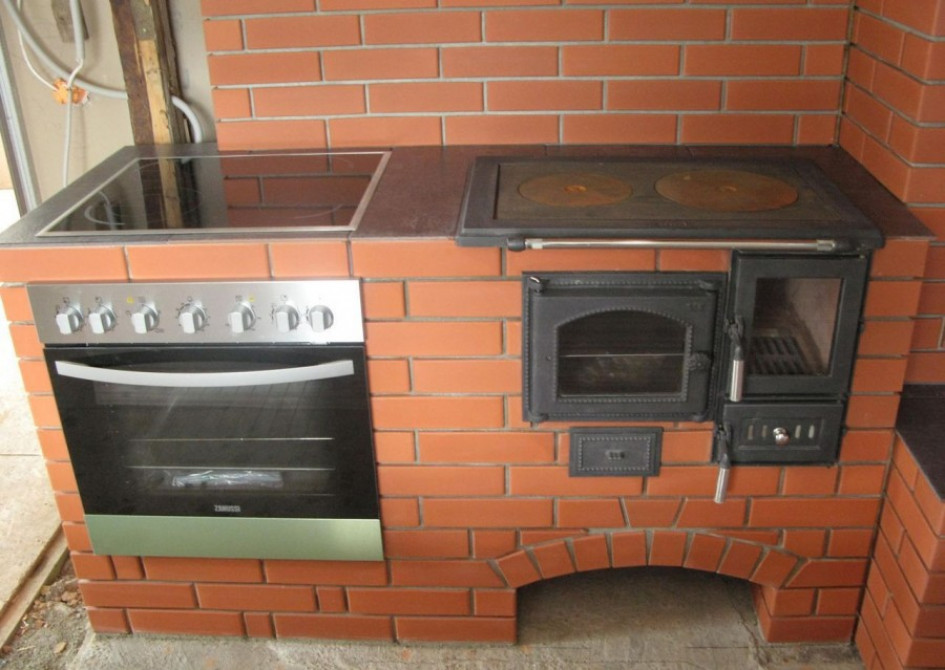

Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.
Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.
Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

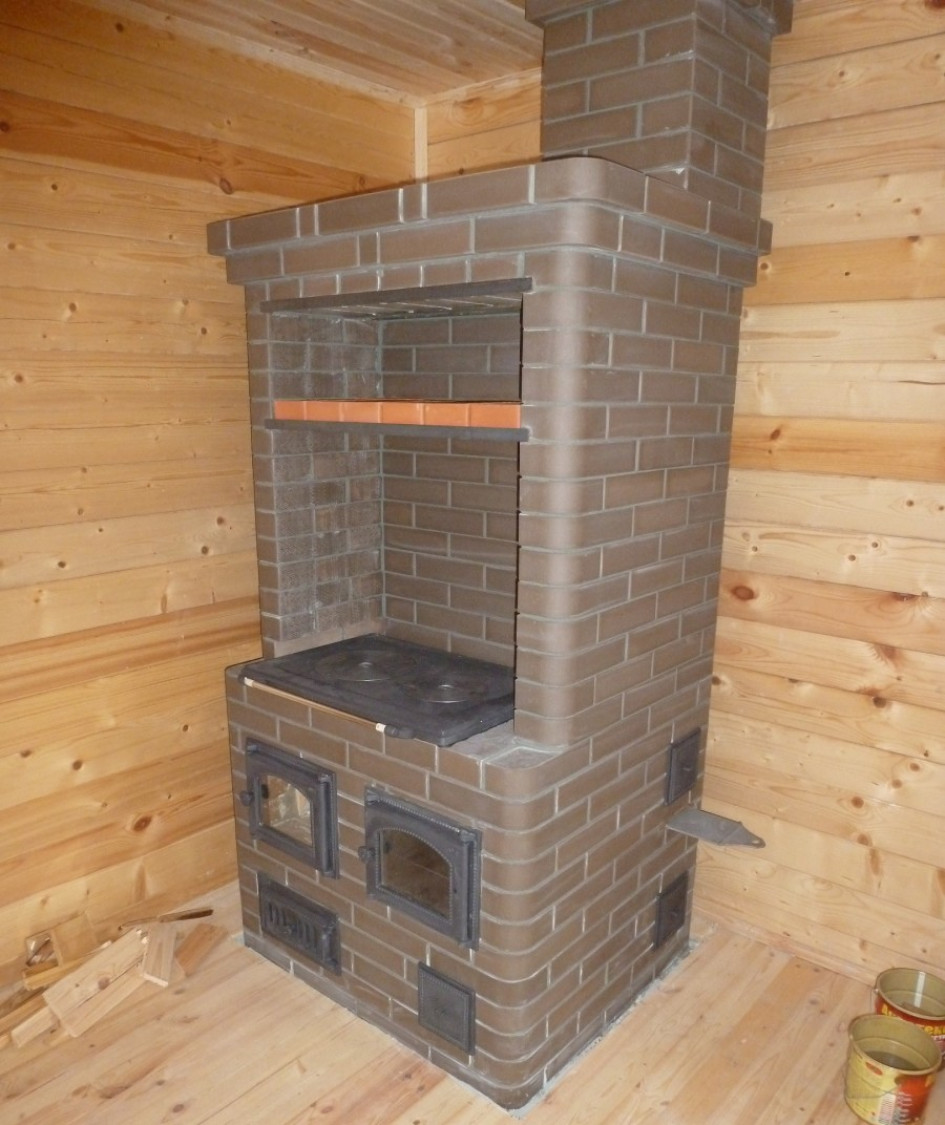

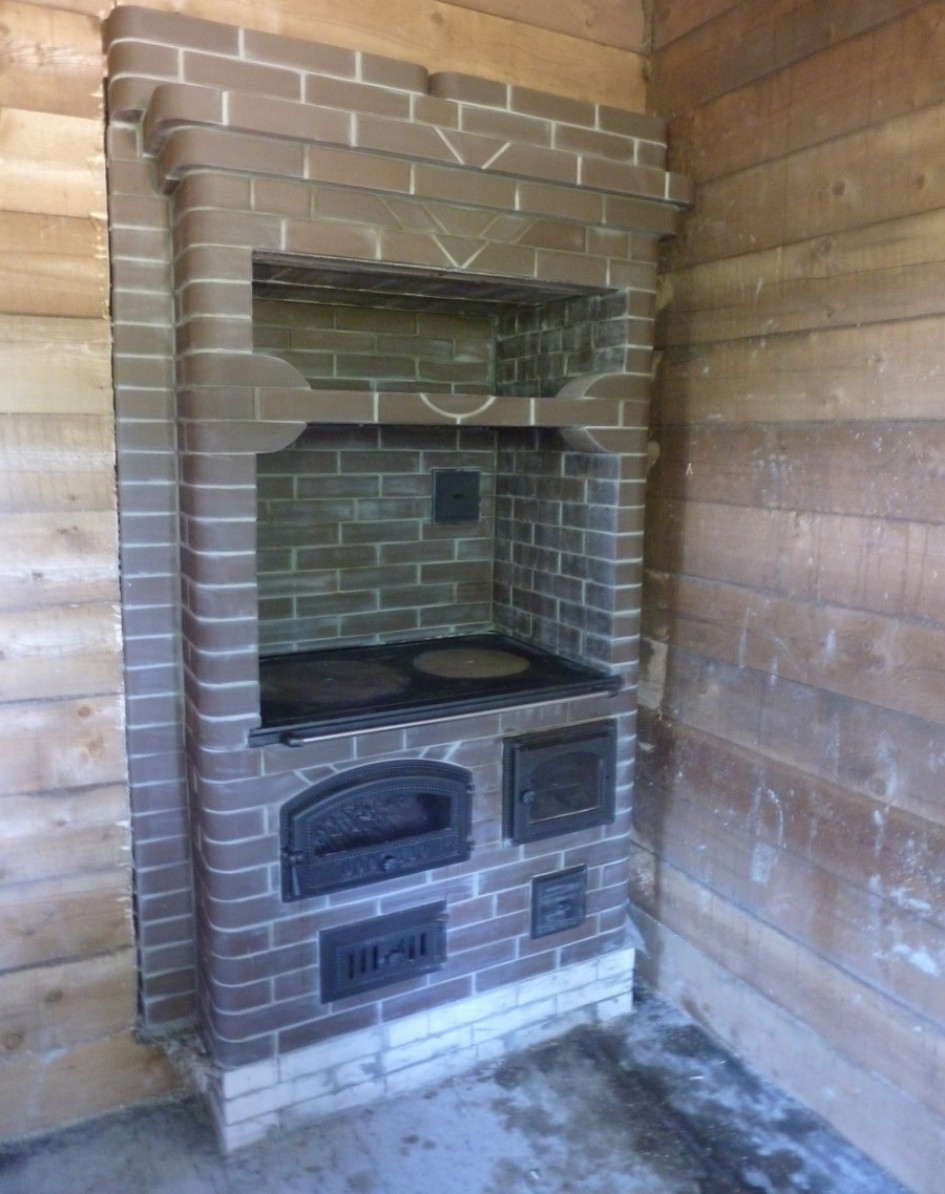

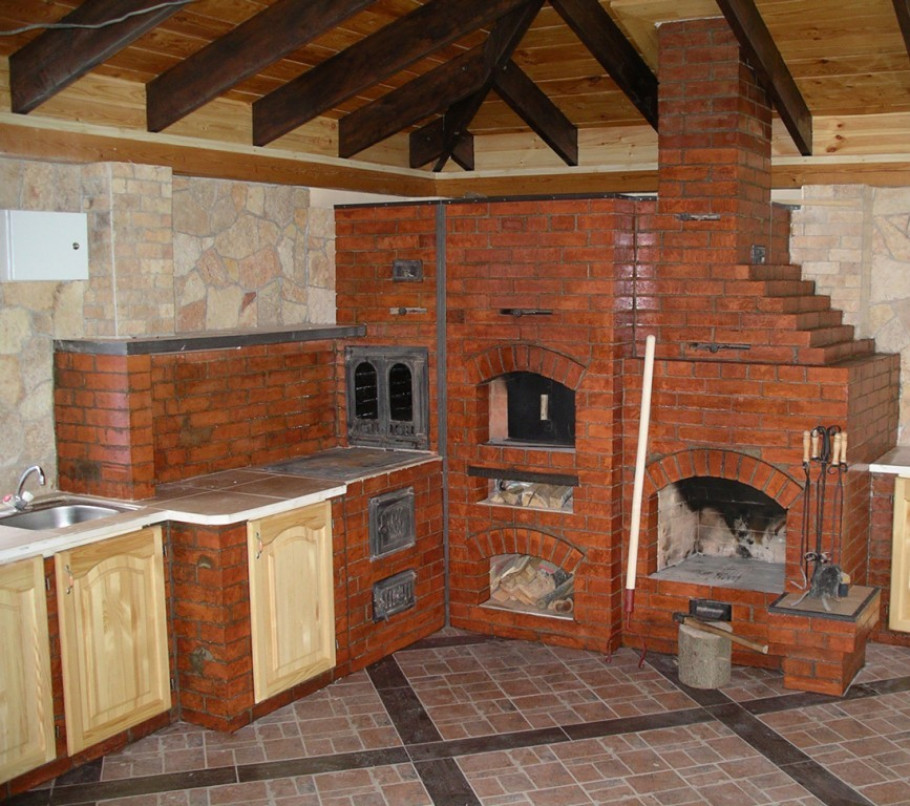

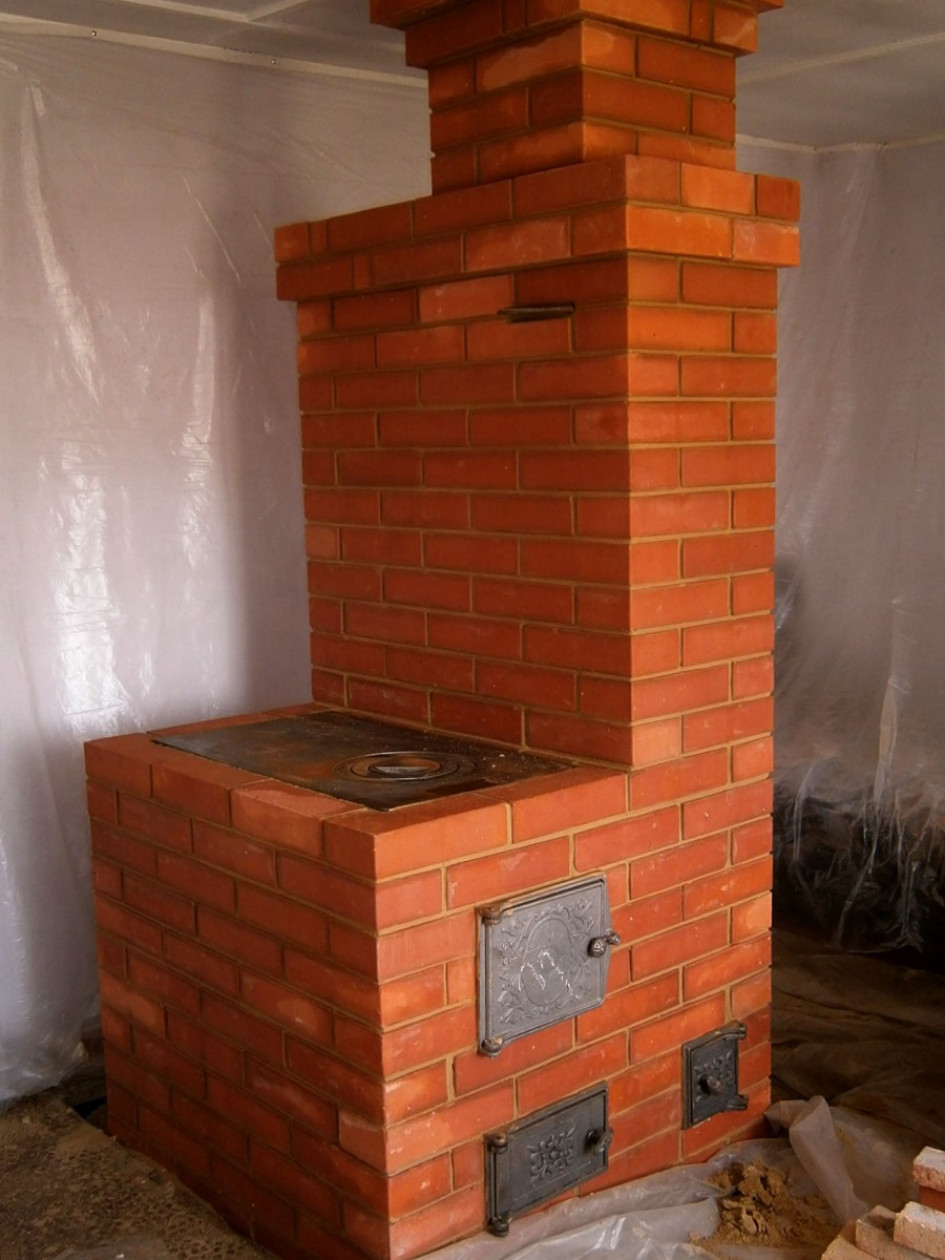

- Отопительно-варочная печь относится уже к многофункциональным конструкциям.
Это более сложный в реализации проект, так как он состоит из:
- топочной камеры;
- дымохода;
- зольника;
- варочной поверхности;
- духового шкафа.
Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.
В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.
Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.
Печь с сушильной камерой
Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.
Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.
Финальные работы
Вы своими силами возвели отличный и многофункциональный камин для дома с лежанкой. На него приятно не только любоваться, камин способен обогреть помещение и долго сохранять тепло даже после того, как процесс горения закончился. В этом заслуга полностью принадлежит материалу. Кирпич обладает большой теплоемкостью и способен накапливать тепло.
Само наличие печи в доме требует от дизайна помещения соответственного исполнения. Неплохо кирпичная печь без отделки смотрится на фоне деревянных или отделанных под дерево конструкций. В данном случае необходимо соблюсти все правила пожарной безопасности. При подъеме дымохода сквозь потолочное перекрытие придется установить теплозащитный пояс. Это избавит не только от возможного пожара, но и от деформации материала потолка.
Современные стили отделки помещения потребуют того же и от камина. Здесь можно применять разные материалы на вкус хозяина. Исключением служат те, которые неустойчивы к повышенной температуре. Но если одна из основных функций печи заключается в обогреве, что вероятнее всего, то лучше кирпич не закрывать, а дать ему возможность полноценно отдавать тепло в комнату.
Убрав остатки раствора с поверхности кирпичей и обработав шовные промежутки, можно добиться отличного внешнего вида кладки, что еще раз доказывает важность соблюдения перевязки на этапе строительства
Окончание кладки и просушка печи
После окончания кладки печь перед эксплуатацией необходимо просушить. Сушат печь в два приема: сначала естественной сушкой в течение одной-двух недель при открытых дымовых задвижках, топочных и поддувальных дверках и при открытых дверях дома. (В сырую холодную погоду дымоходы печи можно сушить тёплым воздухом от электрокалорифера ) Затем печь сушат огневой сушкой также одну-две недели. Печь при этом топят утром и вечером небольшими охапками мелко нарубленных сухих дров — по 4-5 кг. От традиционных берёзовых дров, выделяющих достаточно много смолы и сажи, необходимо отказаться. Лучше топить осиновыми дровами или другими, не выделяющими сажи.
Варианты обогрева дома
Выбор способа обогрева зависит от планировки строения – боковой или нижний. Первый вариант является лучшим решением для домов из нескольких помещений, поскольку соседняя комната прогревается при помощи бокового отопительного щитка. Второй способ применяют с целью теплоснабжения одной комнаты, но имеющей большую площадь.
Стенки подподового пространства прогреваются снизу. В настоящее время конструкции с целью увеличения КПД снабжают колпаковым типом горения, что дает возможность обеспечивать равномерный прогрев и стабильную тягу. В таких агрегатах топливо сгорает полностью и в них меньше скапливается сажи.
Современные русские печи: какие они?
Могут быть разными по размерам и функционалу. Традиционные варианты имеют габариты: длина — 2,5 метра, ширина – 1,5 метра. Изделия могут быть разных размеров:
- маленькие ( 178*124 см);
- средние (213*147 см);
- (231*160 см).
В редких случаях, печи могут строиться по нестандартным размерам.
Но старые мало кого устраивали – непривлекательный вид, возможность приготовления только внутри очага, ограниченные возможности. Благодаря работе мастеров и изменению конструкций, русские печи вновь обрели популярность. Они обладают всем необходимым для обогрева дома, приготовления еды и даже больше.
Современный вариант
Итак, последние дополнения:
- оборудуется варочным настилом. Такие конструкции многофункциональные и могут заменить собой любые варочные поверхности и плиты;
- с камином. Этот вариант – новый тренд. Его особенность в том, что задняя стенка конструкции топки выводится в другую комнату через стену. Таким образом, получается что в одной конструкции сочетается две: камин с эффектом пламени и всеми великолепными звуками потрескивания дров, а также классическая русская печь, которая обогревает дом, имеет топку для приготовления пищи и плиту для варки;
- с лежанкой. В классических вариантах она была очень больших размеров. На лежаке могли поместиться три человека. Аналог имеет лежак, но только уменьшенный. Его хватает для комфортного обустройства одного человека. Однако такой недостаток можно легко компенсировать приставным топчаном.
По правилам пожарной безопасности вся мебель и техника должны быть на расстоянии 1 метра от топки!
Такие конструкции многофункциональные
Плюсы и минусы конструкций
Кроме красоты и тепла, у них есть некоторые преимущества:
- равномерная отдача тепла и накопление его;
- высокий уровень КПД;
- нижний подогрев. Классические варианты были лишены этого. Только спустя некоторое время, строители видоизменили печи, сделав их более практичными в использовании. Эта особенность дает возможность обогревать помещение в целом;
- высокая безопасность. Поскольку все конструкции выкладываются из кирпича, стенки печи не нагреваются до такой температуры, чтобы стать причиной пожара или ожога;
- встроенная плита. Дает возможность хозяйкам готовить пищу привычным для них образом;
- длительный срок службы. Правильно сделанная конструкция способна служить более 30 лет.
Минусы:
- придется заготавливать твердое топливо на зиму;
- дрова придется просушивать, поскольку влажные укладывать в топку нельзя;
- при отоплении дома русской печью возникает излишний мусор от топлива.
Теплое и уютное спальное местечко
Нельзя назвать русскую печь идеальным устройством – она имеет положительные стороны и недоставки. Например, чтобы научиться в ней готовить, хозяйкам придется пройти долгий этап обучения. Для розжига потребуются дрова, которые придется заготавливать. Это конечно, не электрические или газовые котлы, к которым так все привыкли. Но, русская печь имеет и массу положительных аспектов:
- есть возможность готовить великолепные блюда. Они получаются очень вкусные и отличаются от тех, которые готовят на плитах;
- в зависимости от конструкционных особенностей, русская печь может быть оборудована лежаком, дающим возможность комфортно отдохнуть в холодное время года. Также она может иметь полоки;
- ну и наконец эффект пламени, звук потрескивания бревен и мерцающий огонь – никакой прибор не заменит это.
Лестница на второй этаж в частном доме. 290+ Фото Вариантов (деревянные, металлические, бетонные)
Особенности конструкции
Русская печка прошла большой путь, столетиями менялась, совершенствовалась. Огромный вклад в развитие внес И. С. Подгородников, разработавший серии «Экономка» и «Теплушка», на основе которых сейчас делают все русские печи. Еще больше конструкцию усовершенствовал И. В. Кузнецов, разделивший топку и варочную камеру, герметизировавший предпечье и тем самым повысивший безопасность конструкции и КПД.
Сейчас в обиходе модернизированные варианты. Большой популярностью в частных домах, сделанных в классическом и кантри стиле, пользуется конструкция русской печи с камином.
Основные элементы стандартной русской печи:
- Труба.
- Задвижка.
- Дверка.
- Вьюшка.
- Хайло.
- Шесток с окошком.
- Подпечье.
- Устье.
- Подина.
- Засыпка.
- Горнило.
- Свод.
- Очелок.

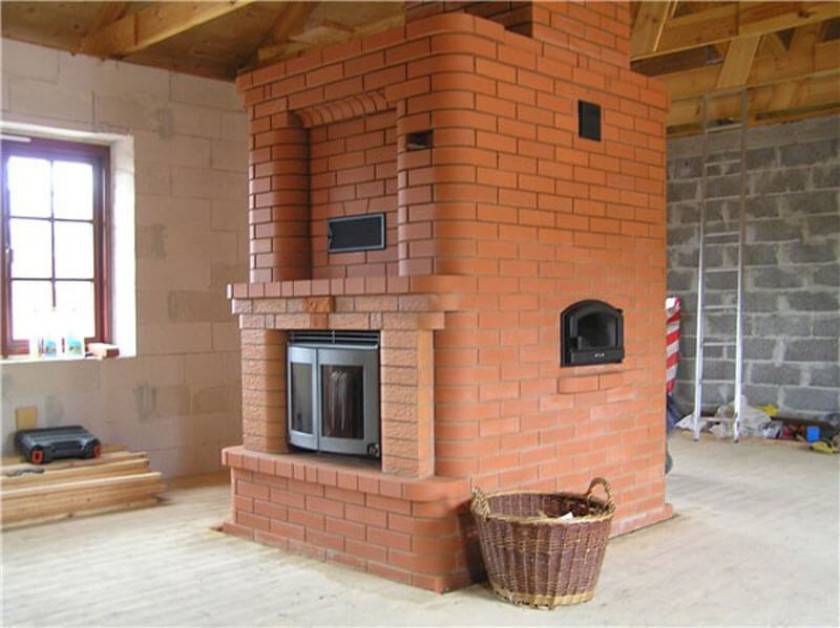

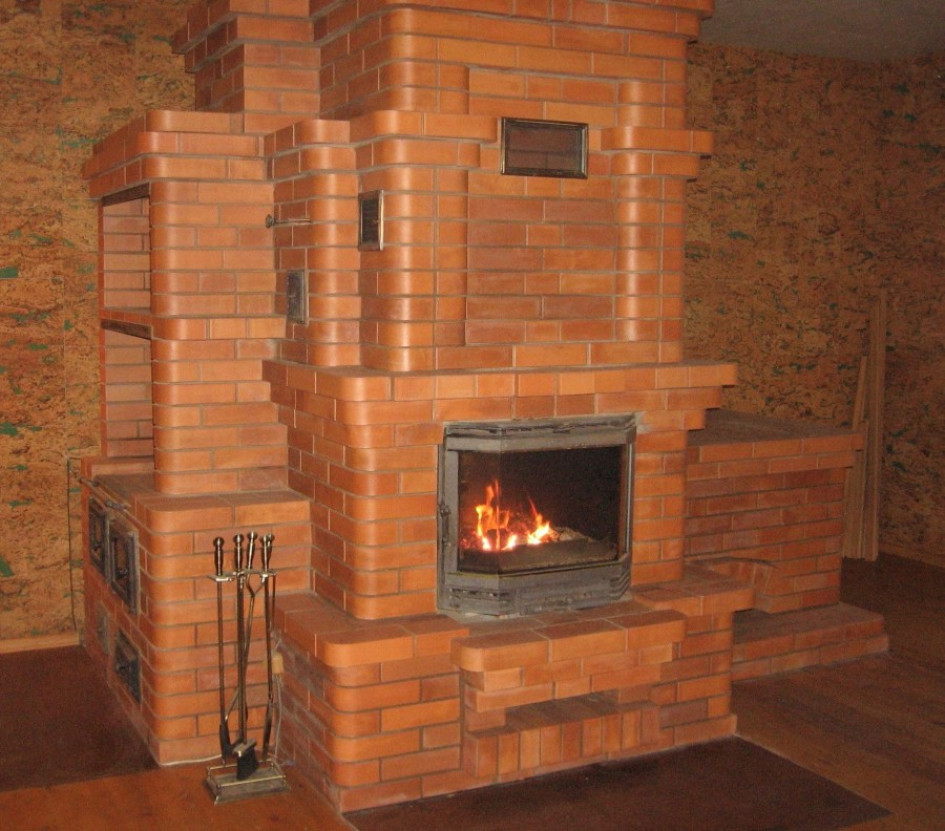

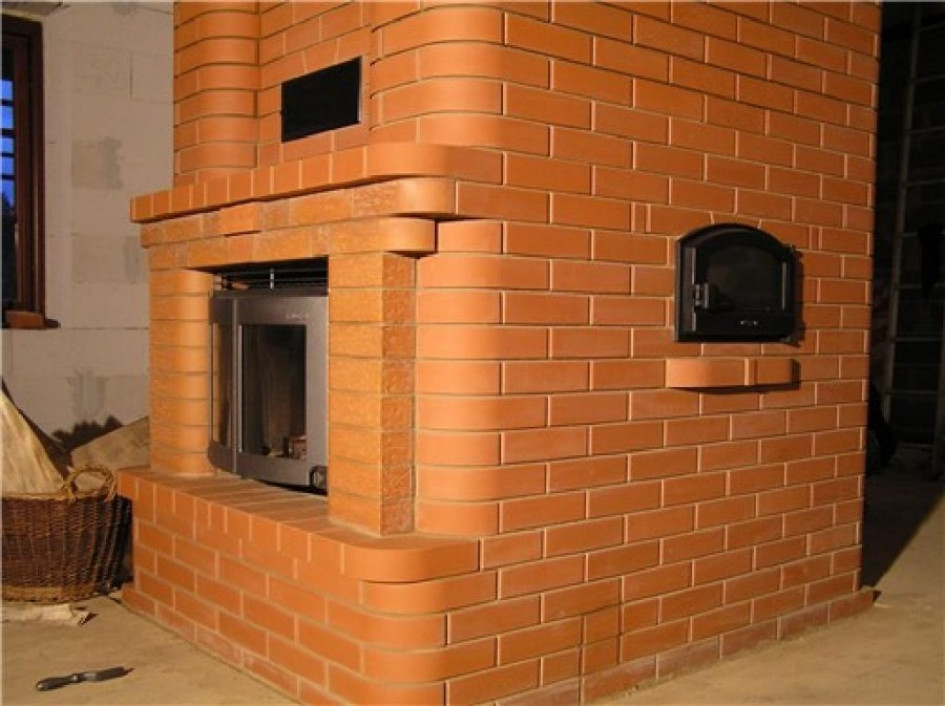

Чтобы сделать русскую печь с камином, внутри кирпичной кладки сбоку обустраивают дополнительную камеру топки (бывает открытой или закрытой). Также делают специальные каналы, через которые проходит нагретый воздух, конвективные трубы и панели, зольный ящик, герметичную топочную дверцу с огнеупорным стеклом.
Общий вид
В результате такой усовершенствованной конструкции в доме становится тепло, как при работе классической русской печи. Но устройство получается чистым (уменьшается выброс продуктов горения в жилое помещение), увеличивается уровень безопасности, удобства пользования.
На верхней части печи позади дымохода по традиции оборудуют лежанку (перекрышу). Прогревается лежанка за счет теплоотдачи от «потолка» горнила. Основание обычно обмазывают глиной, сверху обкладывают деревом – тогда место получается теплым, но не обжигающим.
Когда печь готова к работе
Печь считается хорошо просушенной, если дымовые задвижки не имеют следов влаги. Существует также и другой способ проверки готовности печи. В чистку кладется ворох скомканных газет. Через пару дней он вынимается. При хорошо просушенной печи, газеты останутся сухими.
Пока конструкция хорошо не высохнет, пользоваться ею нельзя. Первая же топка начнет ее разрушать.
Надо сказать, что даже хорошо просушенную печь, нельзя сильно растапливать в первые дни эксплуатации.
Срок эксплуатации значительно увеличивается, если она будет топиться каждый день. Первую топку давно не топленой печи, например, на даче, нужно делать легкой, малой интенсивности.
Назначение
Изначально ее главным предназначением было приготовление пищи и только потом ей стали отводить отопительные функции. Наиболее простой вариант конструкции включает в себя топку и дымовыводящую трубу. Часто встречаются толстостенные устройства с массивным сводом.
Вариация самой печи и варочного отделения напрямую зависят от навыков мастера. В давние времена конструкция отличалась большими габаритами, так как семьи были немаленькими, и на лежанке должно было умещаться как можно больше людей. Еду готовили также внушительными порциями, поэтому варочная камера требовала много места. Отсюда и средний размер – 1,8 х3 м.

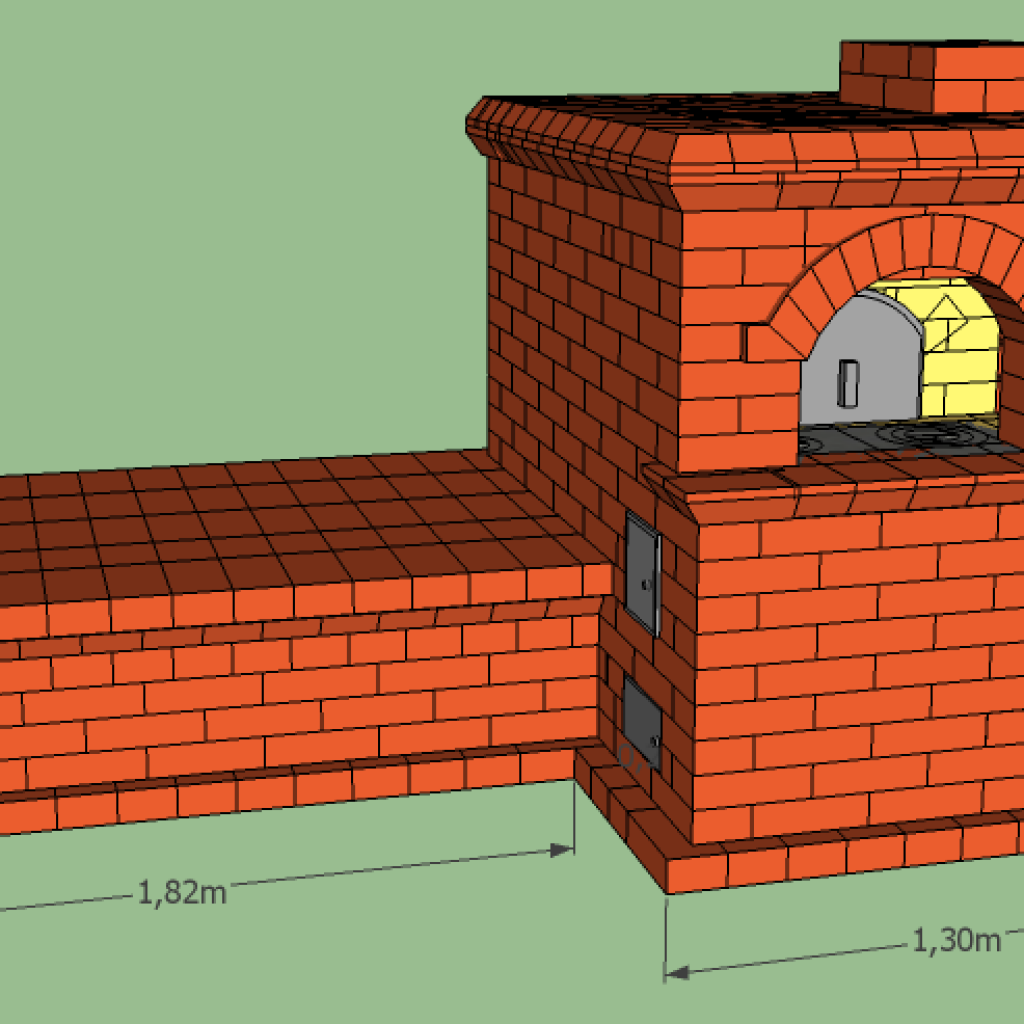

Как сложить печь с лежанкой
Кладка русской печи с плитой и лежанкой считается одной из самых простых в техническом отношении. Сделать печь можно самостоятельно, выполнив предварительный расчет расходного материала. Для примера возьмем схему, в которой размеры русской печи с лежанкой не будут превышать 1580 на 1280 мм.
Чтобы построить печку понадобится:
- Огнеупорный кирпич 1100 шт.
- Дверки, колосниковая решетка, чугунная плита, ревизия.
- Расходные материалы — вязальная проволока (35 м/пог) и лента (8,5 м/пог), стальные кляммеры, заслонка жаровой камеры. Печь с подтопком может потребовать дополнительно приобрести двери и для этой ниши.
- Глиняный раствор — лучше всего приобрести уже готовую смесь. Высчитать необходимое количество мешков можно благодаря таблицам на тыльной стороне упаковки.
При работе необходимо строго соблюдать размеры и стараться, чтобы стенки хайла были гладкими. Штукатурить стенки нельзя, поэтому обычно мастера вышлифовывают тыльную сторону кирпича.

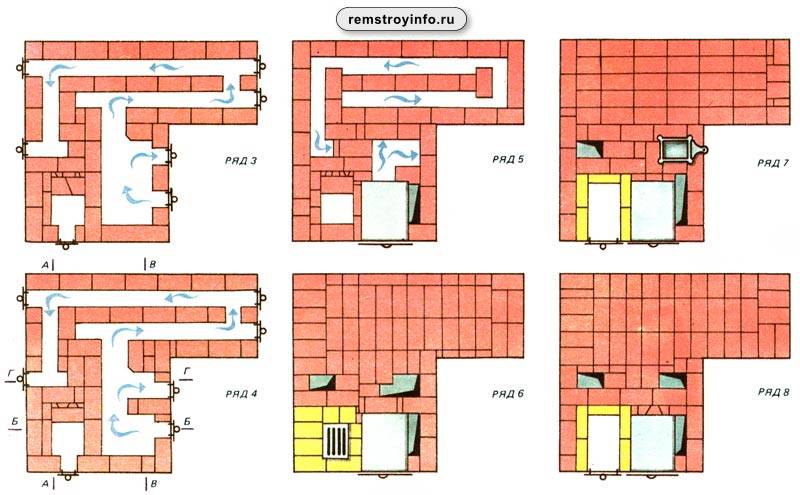

Схема кладки печи с лежанкой
Традиционная русская печка с лежанкой и варочной плитой может быть изготовлена и самостоятельно. Хотя особенности кладки могут отличаться в зависимости от выбранной конструкции, существуют некоторые общие правила.
Строительство печи будет выполняться следующим образом:
- 1-й ряд — кладем прямо на гидроизоляцию без изготовления стяжки. Так как нижние ряды до третьего включительно, не подвергаются воздействию высоких температур, для них можно использовать перекаленный кирпич. Стелить начинаем с левого угла лицевой стороны. Начинаем кладку с трехчетвертного кирпича. Кирпич укладываем на угол. Рядом располагаем полномерные кирпичи.
- 2-й ряд — перекрываем тычки по правой и левой сторонам конструкции ложками. Необходимо следить за тем, чтобы все неполно цельные кирпичи перекрывались следующим рядом. По краю будущего пода ставим кирпич на ребро.
- 3-й ряд — полностью повторяем конструкцию первого. Устанавливаем дверцу поддувала.
- 4-й ряд полностью идентичен второму. Порядовка конструкции печи с лежанкой часто повторяет схему предыдущих рядов, таким образом, обеспечивая большую прочность стен. Единственным отличием является то, что на четвертом ряду оставляется место под прочистной канал.
- 5-й ряд — делаем основания под арочные своды, продолжаем прочистной канал.
- 6-й ряд на этом этапе устанавливается колосник. Прочистной канал начинают постепенно сужать.
- 7-й и 8-й ряды — в этот момент укладывают стальной лист, а также крепят проволоку для фиксации топочной дверки. Верхним слоем полностью перекрывается под. Нижняя часть кладки окончена.
- 9-й ряд — устанавливаем кирпич на ребро по всему периметру пода, делаем песчаную подсыпку.
- 10 и 11 ряды изготавливаются идентичным образом. По краю пода используются половинки кирпича, на верхнем слое устанавливается варочная поверхность из чугуна.
- 12,14 и 16-й ряд также полностью повторяют друг друга. На пятнадцатом начинают поднимать арку. Если до этого ряда все было просто, то теперь поэтапная кладка потребует от мастера высокого профессионализма.
- 17 и 18-й ряд предназначен для сужения свода. Между этими слоями необходимо использовать вязальную проволоку.
- С 19-21-й ряд полностью заканчивается монтаж лежанки. Благодаря постепенному сужению обеспечивается возможность выдерживать высокие нагрузки, после протопки печи можно будет поставить деревянный настил на лежанке.
- 22-й ряд начинает поднимать хайло печи. Этот этап работ по праву считается одним из самых сложных. Если кладка печи с лежанкой своими руками до этого момента была сложной для мастера, то на этом ряде лучше позвать на помощь квалифицированного печника.
- С 23-31 ряд укладывается трубный канал, и устанавливаются задвижки и поддувала.
Печь Кузнецова собственными руками: чертежи порядовки и описание печные кладки
И. В. Кузнецов с 1962 года занимается проектировкой, изготовлением и усовершенствованием печей. По прошествии этого времени было изобретено более 150 разных конструкций, любая из которых стремилась к полному показателю эффективности – 95% КПД. В данной заметке мы постараемся рассказать, как делать печь Кузнецова собственными руками.

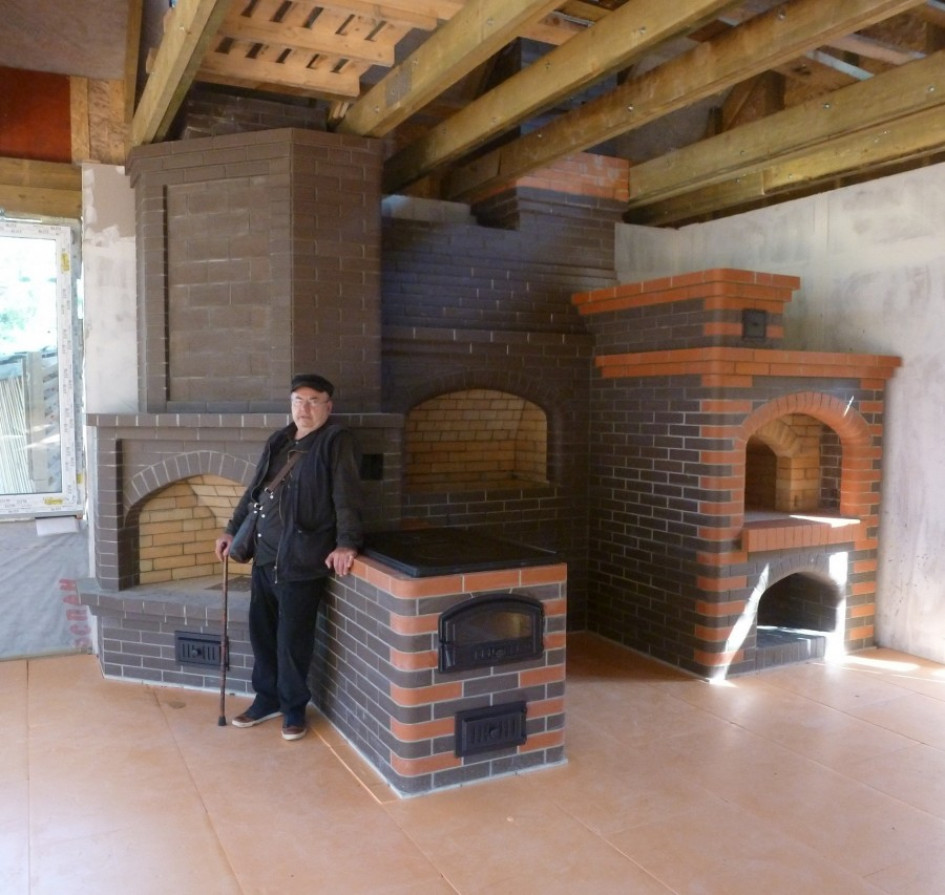

Фото 1 Печь Кузнецова
Принципиальная характерность разработки состоит в системе деления газов на холодный и горячий потоки. За счёт уникального колпакового сооружения печи горячий воздух задерживается изнутри, а холодный выводится по отдельному каналу в дымоходную трубу. Если учесть то, что в колпаке поддерживается более высокая температура горения, а тепло делится одинаково по корпусу, КПД может достигать собственного пика. Чтобы сравнить, КПД печей прямого сжигания составляет 30-35%, котлов работающих на твёрдом топливе – 80%, газогенераторных – 85%.
Низкая продуктивность множества твердотопливных агрегатов можно пояснить тем, что тёплый воздух выходит одновременно с продуктами горения в трубу. Кроме того, что оставшегося объема не всегда хватает для настоящего нагрева, быстро выходящие дымовые газы еще более уменьшают тепловой порог. В определенных конструкциях данную проблему пробуют решить увеличением (удлинением) трубы для дымохода, но тогда есть риск снижения тяги и, как последствие, уменьшения КПД. Создание подобного агрегата, который бы обеспечил полную тягу и увеличил передачу тепла, и стал главной целью конструктора Кузнецова.
Видео 1 Строительство печи для отопления по системе Кузнецова

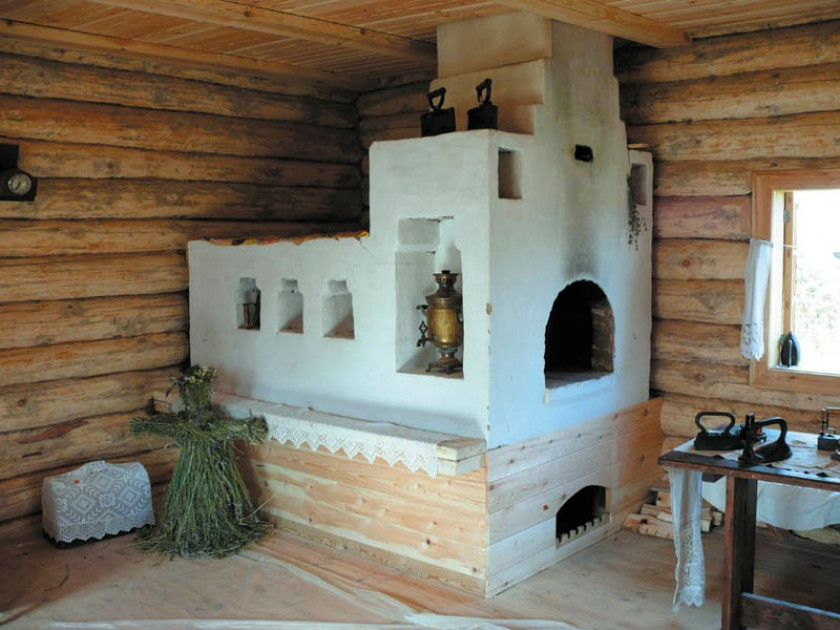

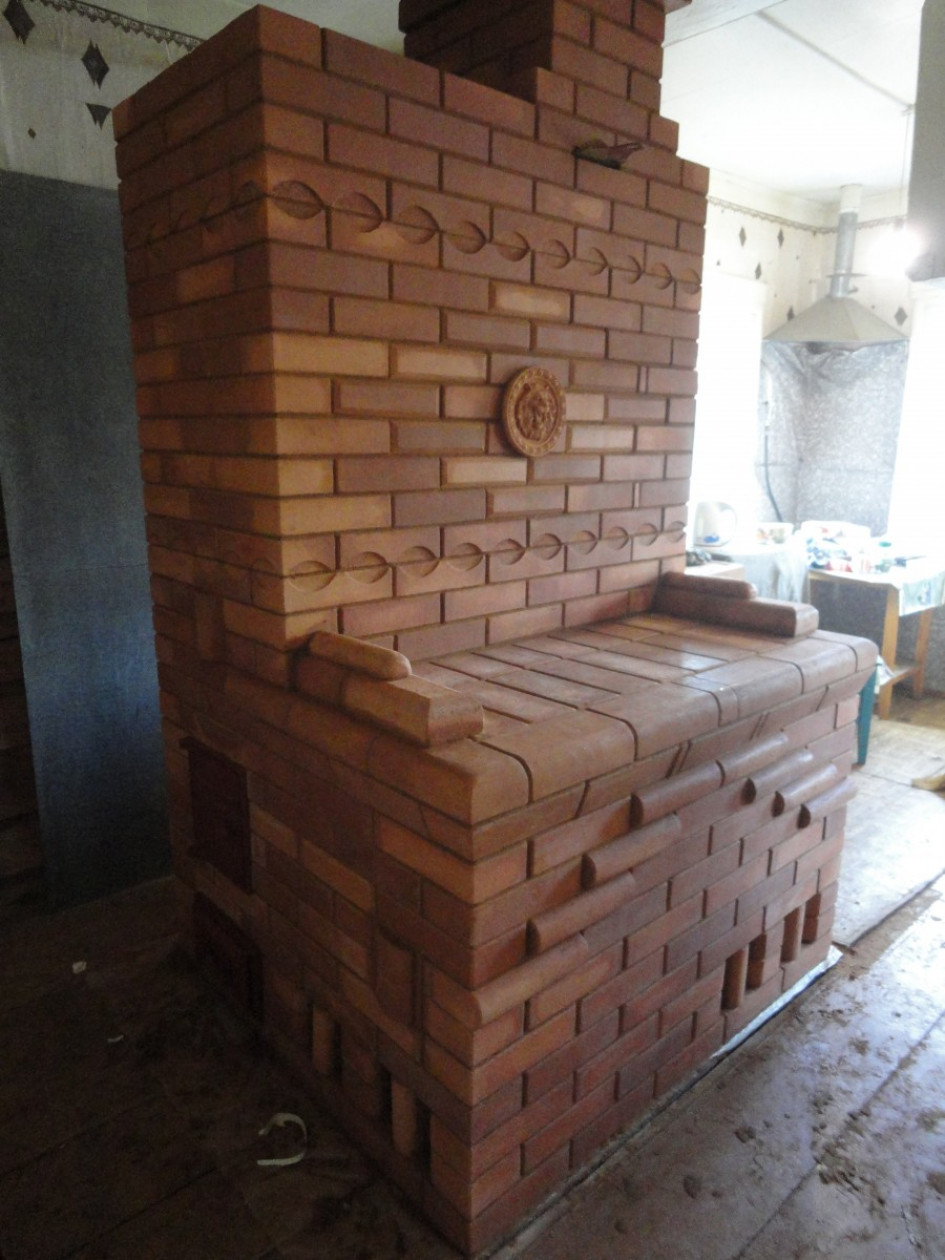

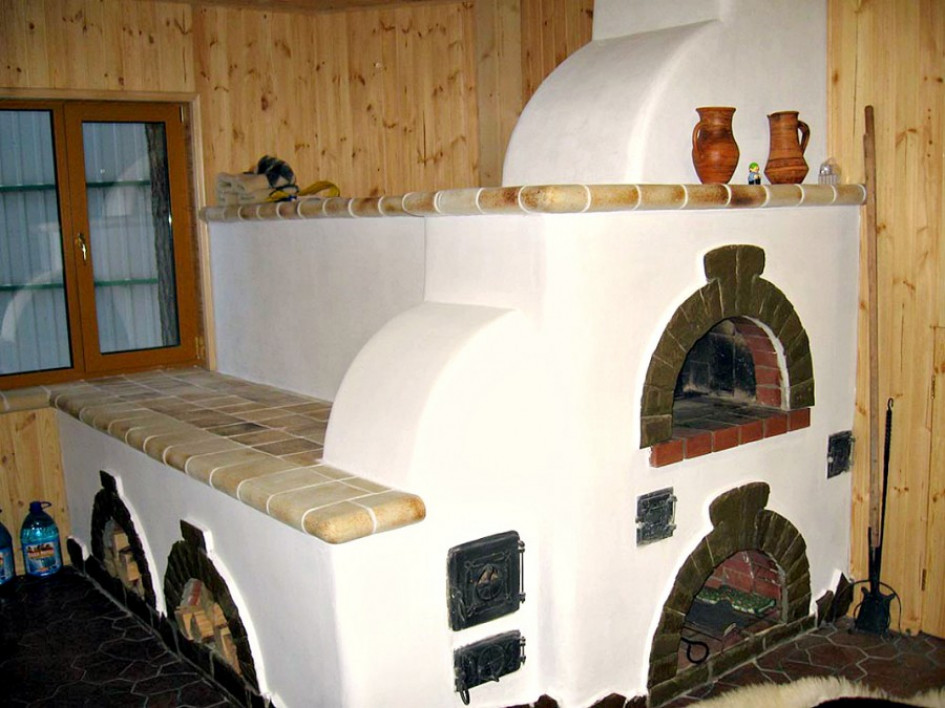

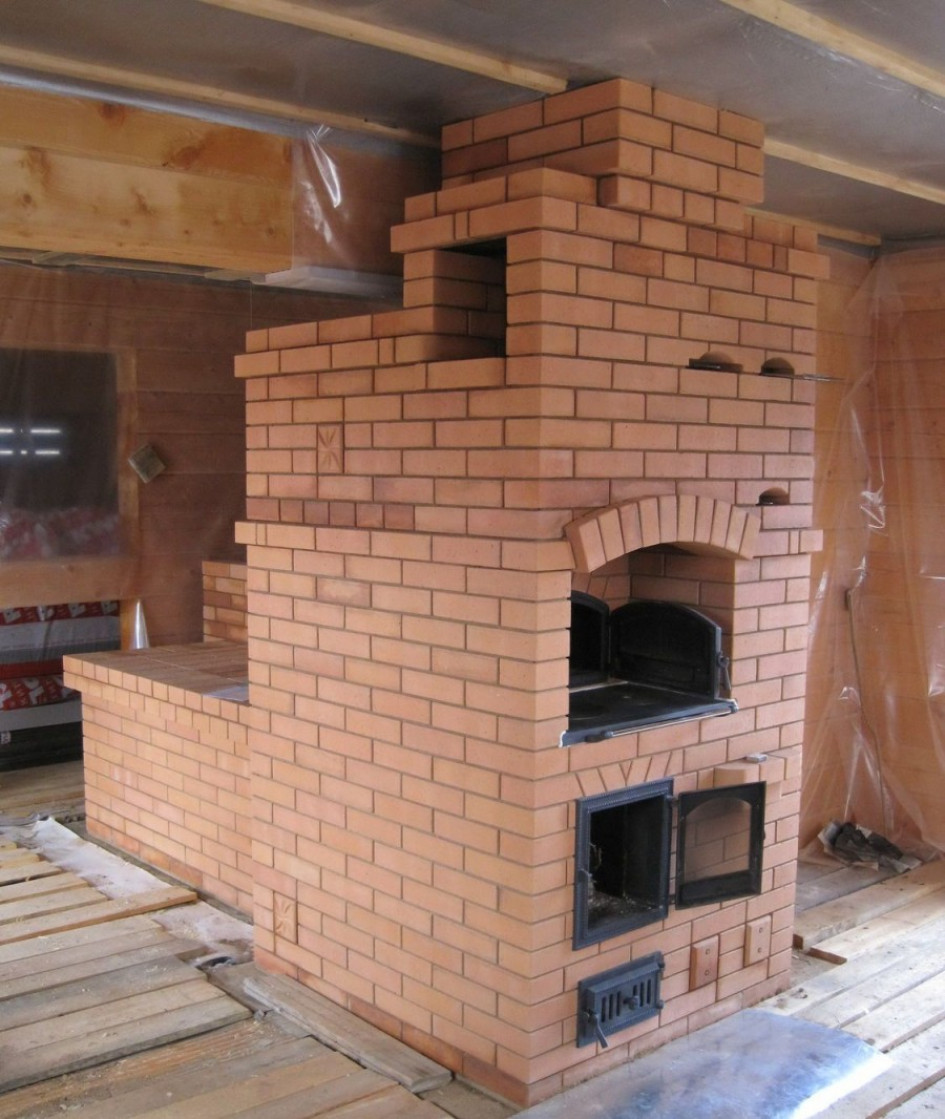

Печь с лежанкой – русская классика
Русскую печь невозможно представить без лежанки – она кажется какой-то слишком компактной, современной и непривычной. А вот сооружение, на котором передвигался Емеля, полностью соответствует представлению русского человека о классической деревенской печке.
Сегодня большие и удобные конструкции, на которых можно «погреть косточки», разнообразны как по форме, так и по дизайну. Вот несколько образцов, которые при желании можно сделать и самостоятельно:
Галерея изображений
Фото из

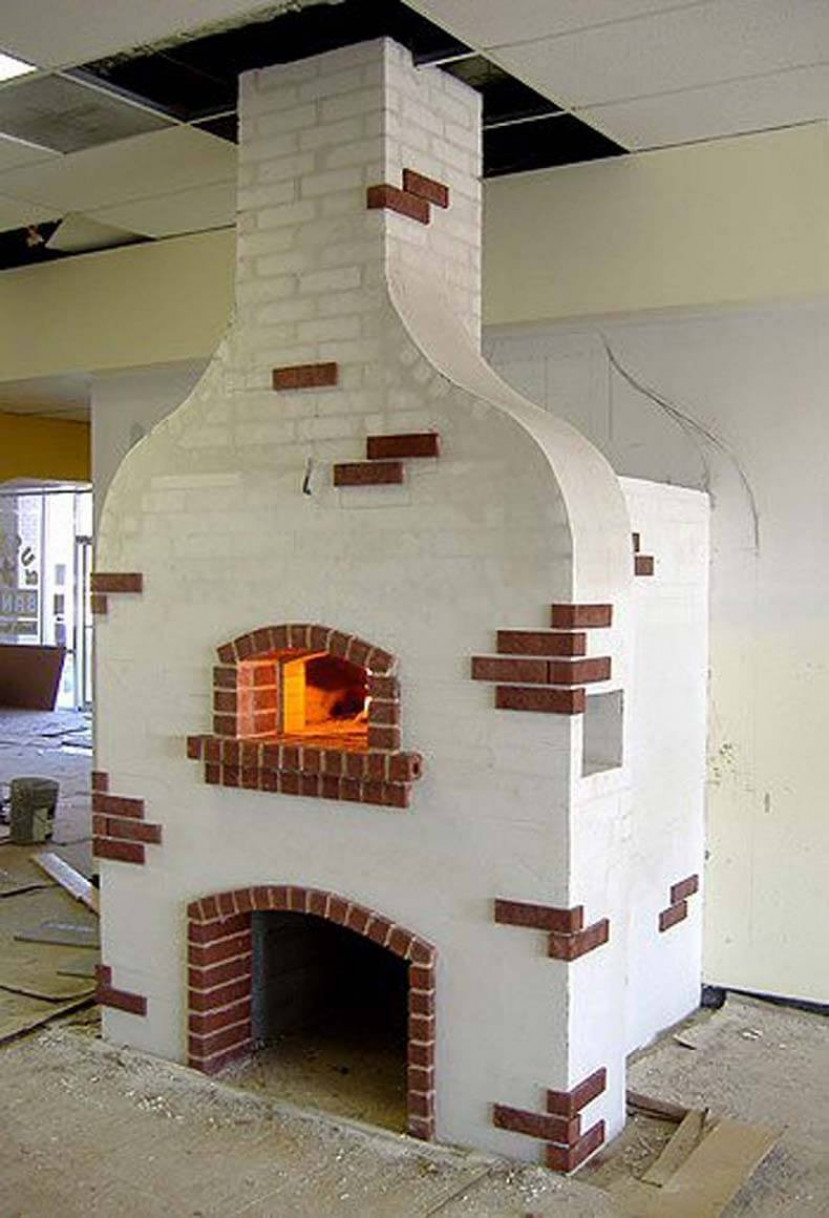

С использованием традиционной отделки

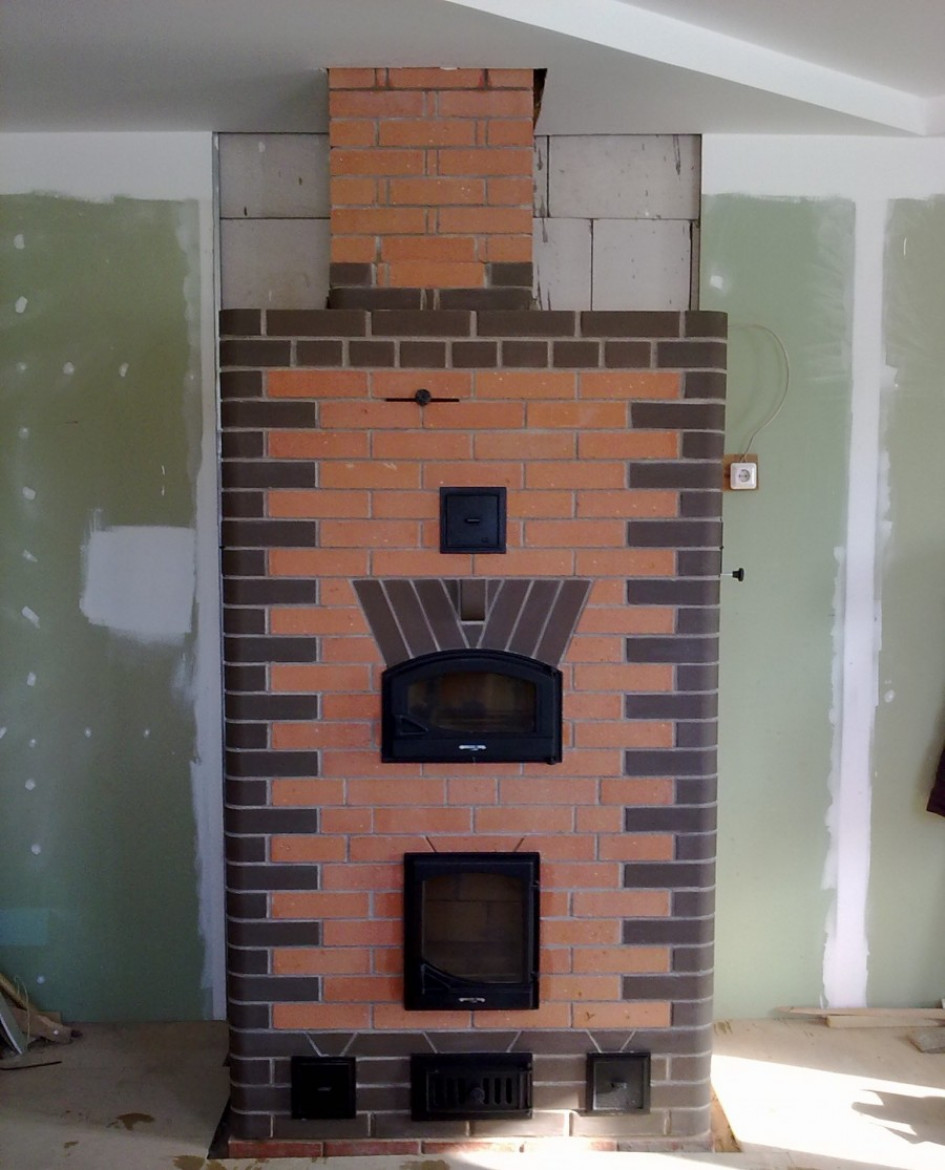

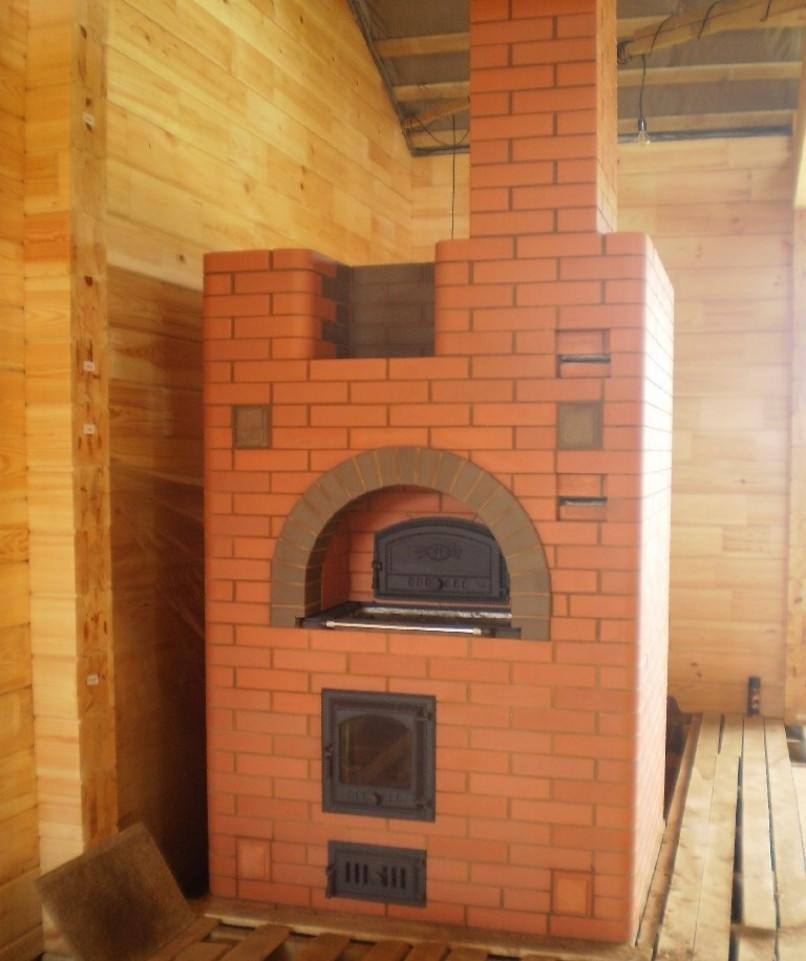

Из красного кирпича без отделки
Роспись народными орнаментами и узорами

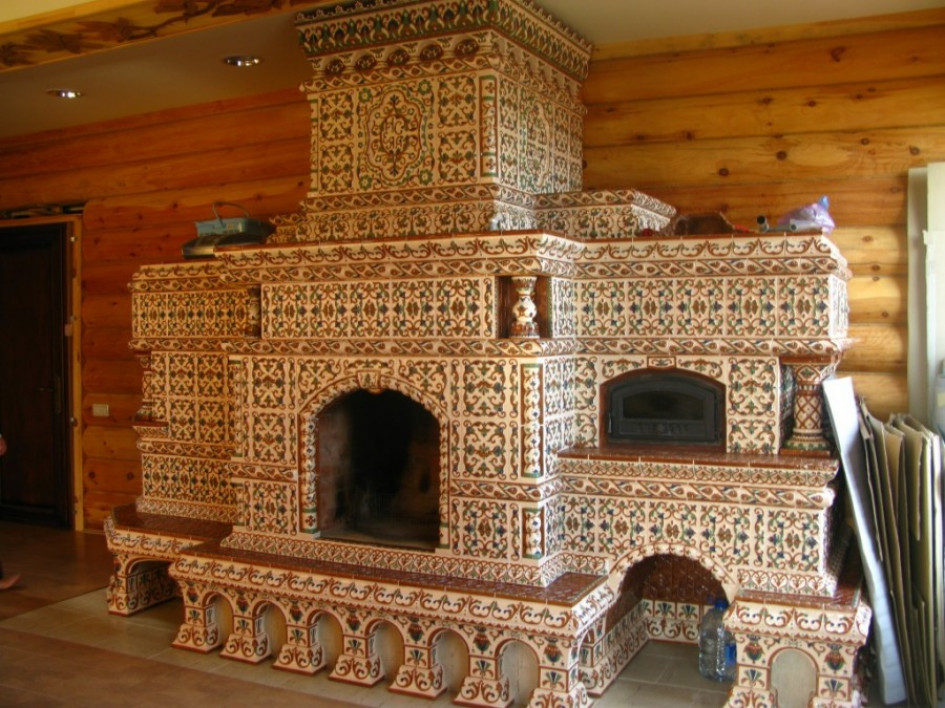

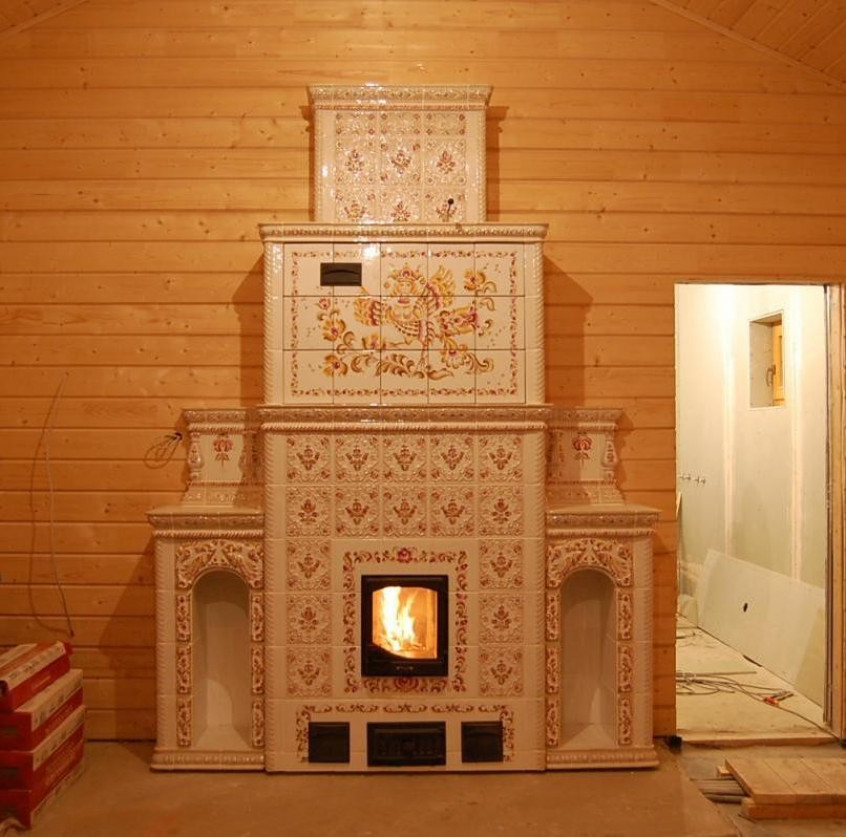

Керамическая плитка или изразцы
Такое разнообразие оформление продиктовано желанием владельцев украсить интерьер, сделать его уникальным.

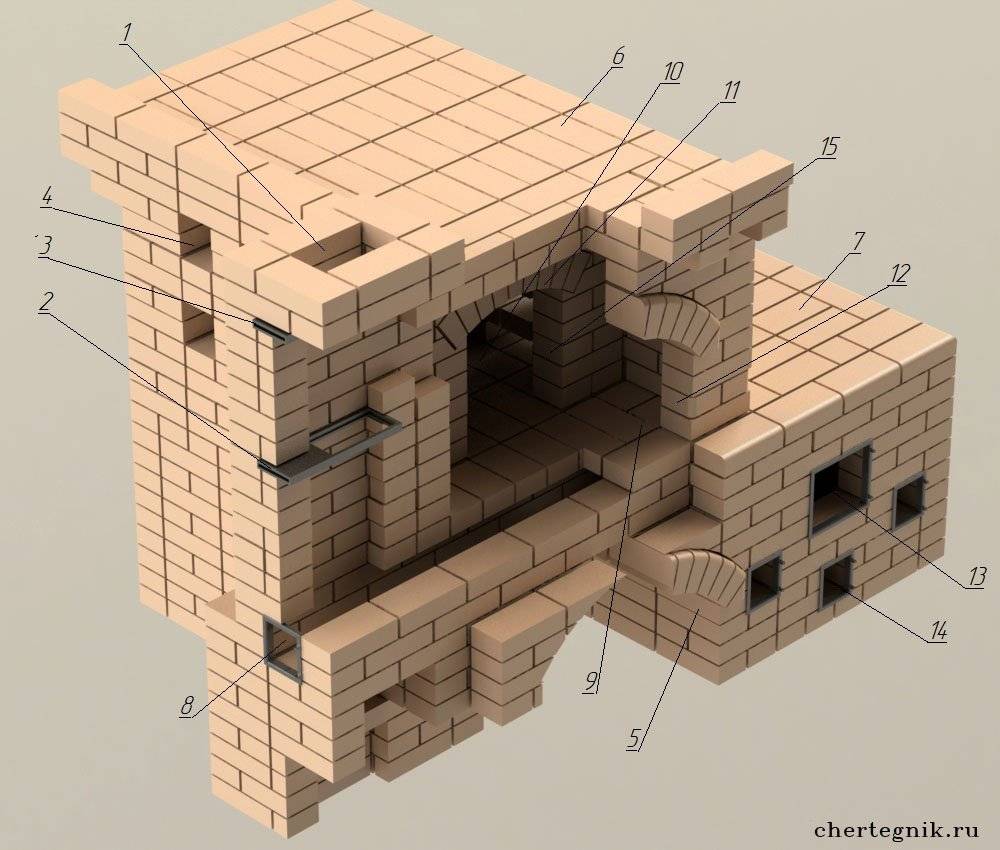

Краткое описание конструкции
Многие не знают, как правильно построить русскую печь с лежанкой, потому что не знают ни основных элементов, ни деталей кладки.
Главные элементы, которые должны присутствовать в каждой конструкции. В различных регионах названия деталей могут различаться (например, подпечье – подпечек)
Горнило – главная, большая камера, которая служит и для укладки дров, и для выпекания пирогов. Верхняя часть горнила – свод – нагревается и передает тепло лежанке.
Перед горнилом находится шесток – небольшой отсек, куда удобно ставить противни и горшки. Здесь же производят манипуляции по укладке дров на лопатку. Иногда под шестком располагают небольшую нишу – подшесток.
Устье – отверстие, ведущее в горнило.
Под – важная часть горнила, его нижняя плоскость, слегка наклоненная к устью. Самая гладкая отшлифованная поверхность печи.
Подпечье – ниша под печью, которая служит для сушки поленьев, хранения крупной утвари, ухватов, лопат, метелок.
Перетрубье – камера между горнилом и трубой, размещенная над шестком.
Вьюшка – заслонка, перекрывающая дымоход после прогорания дров.
Лежанка – большая горизонтальная поверхность для отдыха или сушки.
Самоварник – отверстие, в которое раньше вставлялась труба самовара.

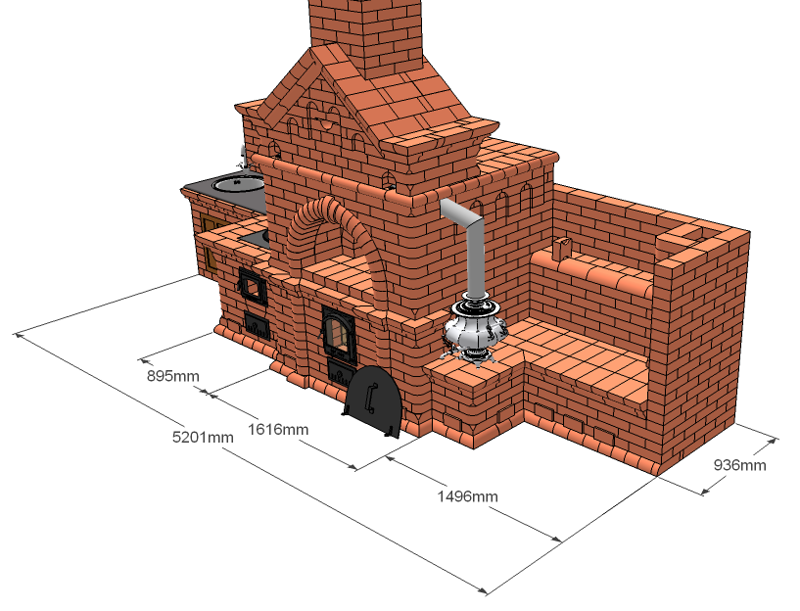

Часто к большой печи пристраивают сооружение поменьше с варочной чугунной плитой. Его можно топить летом, чтобы приготовить обед
Если требуется дополнительный обогрев дома или пристроек (веранды), в корпус печи встраивают водогрейный котел и делают разводку в нужные помещения.
Плюсы и минусы сооружения
У русской печи масса преимуществ перед современными отопительными приборами, поэтому до сих пор она пользуется популярностью, особенно в загородных домах, на дачах.
Плюсы сооружения:
- экономичность – если построить сложную по конструкции печь, то КПД достигает 70-80 %;
- невысокая стоимость материалов и работы печников;
- некоторые модели топятся не только дровами, но и другими видами твердого топлива;
- многофункциональность – отопление, приготовление пищи, отдых в комплекте;
- требует внимания 1 раз в сутки;
- благоприятно воздействует на здоровье сухим теплом от кирпичей.
Если соблюдены правила строительства, то безопасность гарантирована.
Сооружение из кирпича обычно служит не менее 30 лет. Конструкции, сложенные мастерами, живут гораздо дольше – 100 и более лет без капитального ремонта
Но есть и недостатки, из-за которых владельцы зданий отказываются устанавливать печку. Топливо необходимо заготавливать заранее, высушивать и отбирать его. Современные электрические и твердотопливные котлы действуют эффективнее, при этом занимают меньше места и не требуют постоянного внимания.
Русскую печь можно установить только в отдельно взятом частном доме, для отопления многоквартирных, а уж тем более многоэтажных зданий она не подходит.

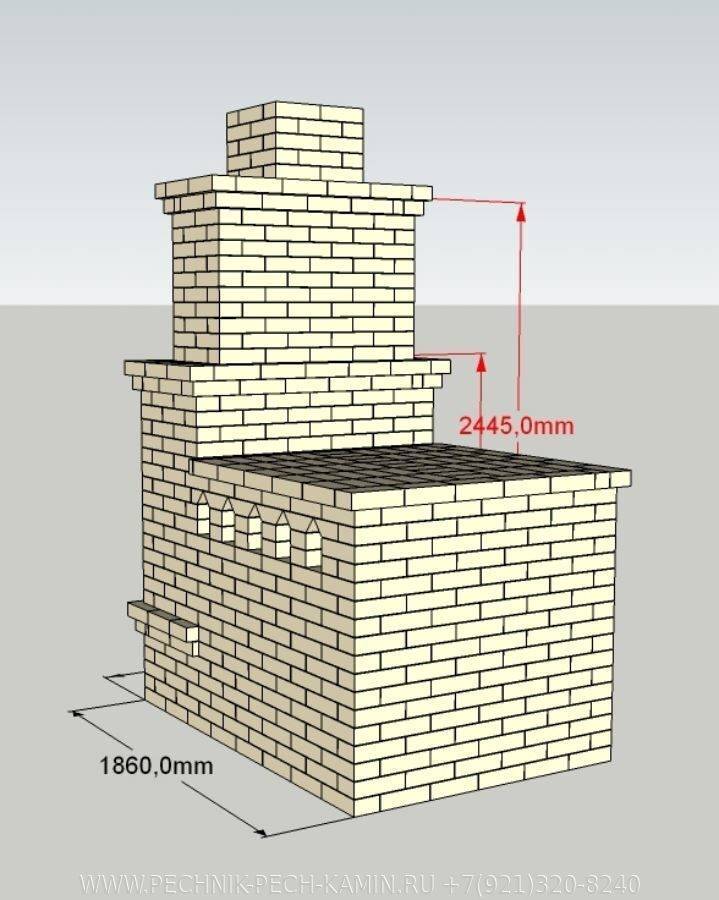

Перед тем, как рассчитать и сложить русскую печь с лежанкой, обязательно нужно определить ее размеры и место установки. Приготовьтесь к тому, что конструкция займет немало места
К недостаткам относится и регулярная чистка печи от золы и сажи.
Это интересно: Обзор печек для дачного домика: распишем по пунктам
