Подключение трех-четырех розеток в блоке
Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.
Монтаж нескольких розеток в одном блоке осуществляется параллельно.
Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

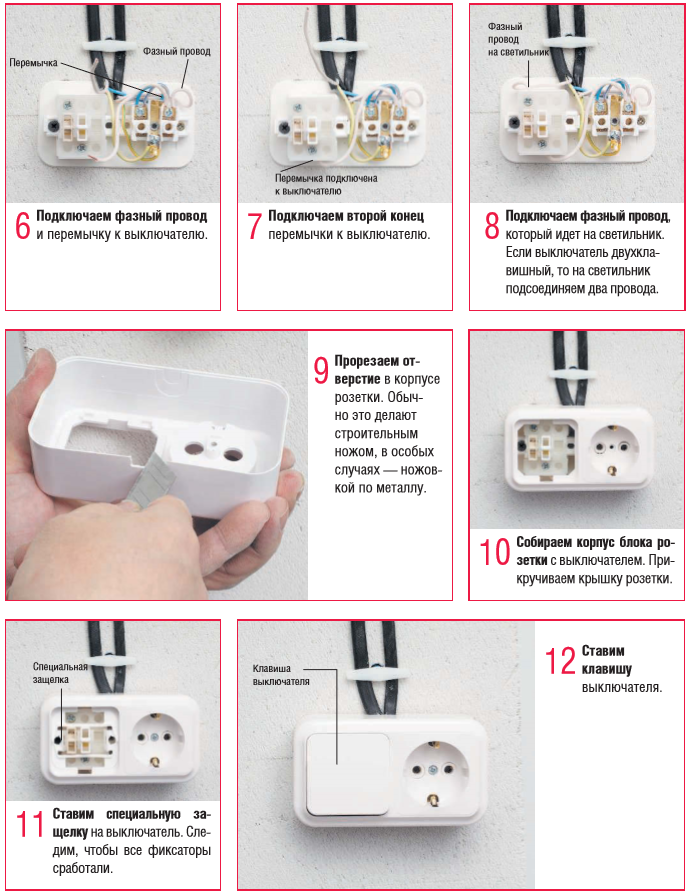

Блок из трех розеток устанавливают следующим образом:
- Разбор на составляющие розеток.
- Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
- Первая розетка, она же распределительная, подключается к электросети.
- Установка электророзетки в монтажную коробку.
- Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
- Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
- Укрываете блок под крышку со специальными разрезами для каждой из них.
На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.
На этом установка завершается, успехов в делах!
По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.
Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.
В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.
Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.
В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.
Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

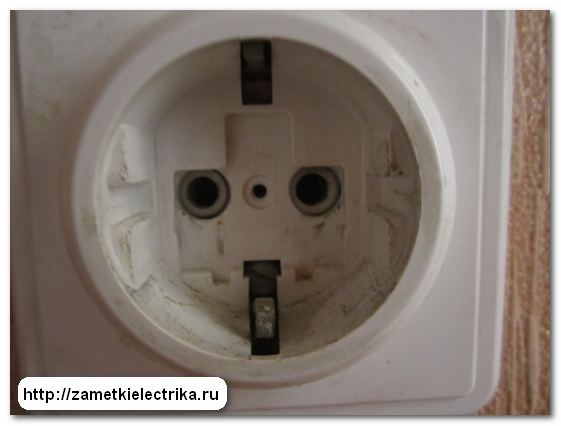

С розетки снята защитная шторка.
Затем поочередно снимем клавиши выключателя.
Теперь нужно открутить два винта крепления верхней крышки и снять ее.
На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

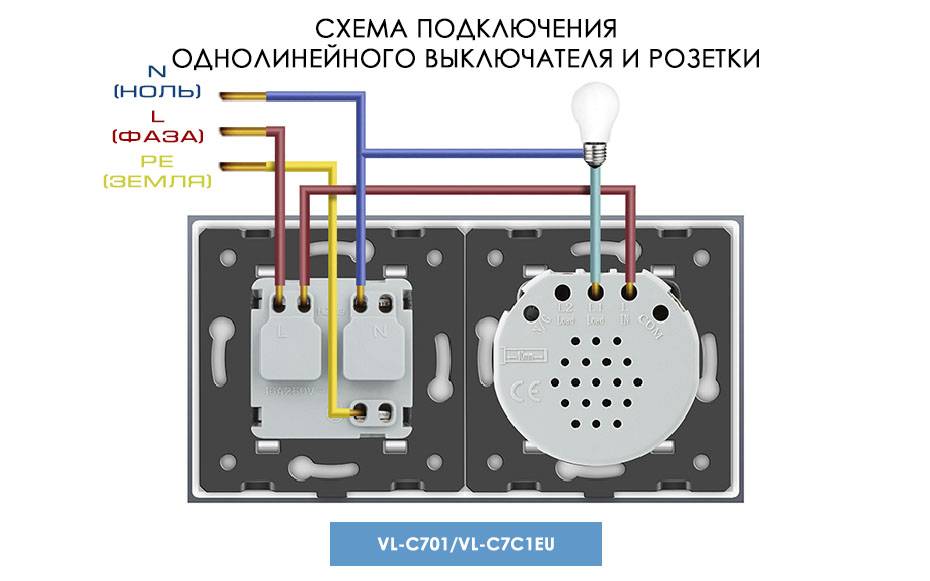

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

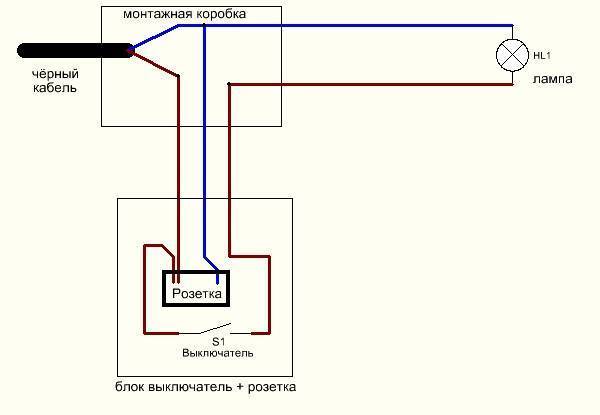

Подключение блока розетка-выключатель. Вариант 1
В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.
В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).
Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /
Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.
С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).
Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.
К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

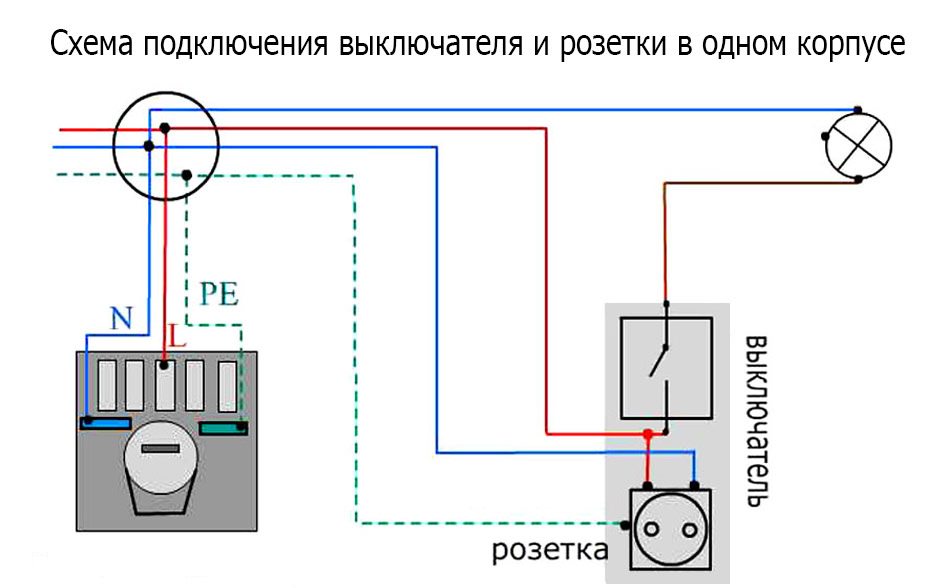

Как подключить блок выключатель-розетка. Вариант 2
Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.
Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.
Как подключить?
схема подключения двухклавишного выключателя

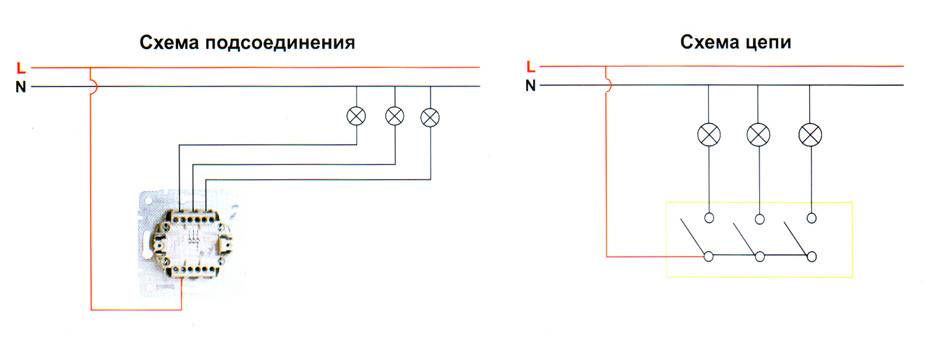

схема подключения трехклавишного выключателя
Для того, чтобы осуществить правильный монтаж электротехнического модуля, понадобятся следующие материалы и инструменты:
- отвёртка;
- медный трёхжильный провод + 1,2, или 3 -жильный в зависимости от количества выключателей в блоке;
- зубило;
- молоток;
- индикаторная отвёртка;
- гипсовая штукатурка;
Прежде, чем проводить электромонтажные работы, в обязательном порядке обесточивается тот электрический контур, который подводит ток к . Для этого в распределительном щитке выключаются предохранительные автоматы, а провода в месте проведения работ обязательно индикаторной отвёрткой проверяются на отсутствие фазного тока.
Если необходимо осуществить монтаж дополнительного электротехнического прибора, то от распределительной коробки до предполагаемого места установки делается штроба с углублением около 2-3 см
Прежде, чем прорубить углубление, делается разметка непосредственно по стене.
В месте установки объединённого блока, также предварительно обводится контур рабочей части такого блока и уже по нему выбивается с помощью зубила и молотка место для установки, глубиной, которая позволит рабочей части поместиться полностью и не выступать за уровень стены.
Открытая и закрытая проводка
Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.
Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.
Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.
Открытая проводка – преимущества и недостатки
Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.
Преимущества:
- Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
- Для монтажа не нужны такие инструменты как штроборез или перфоратор.
- В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
- Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
- При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.
Недостатки:
- Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
- Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
- Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.
Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.
Скрытая проводка – плюсы и минусы
Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.
Преимущества:
- Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
- Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
- Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.
Недостатки:
- Для монтажа надо резать стены.
- Тяжело выполнять ремонтные работы.
- Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.
Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.
Сферы применения

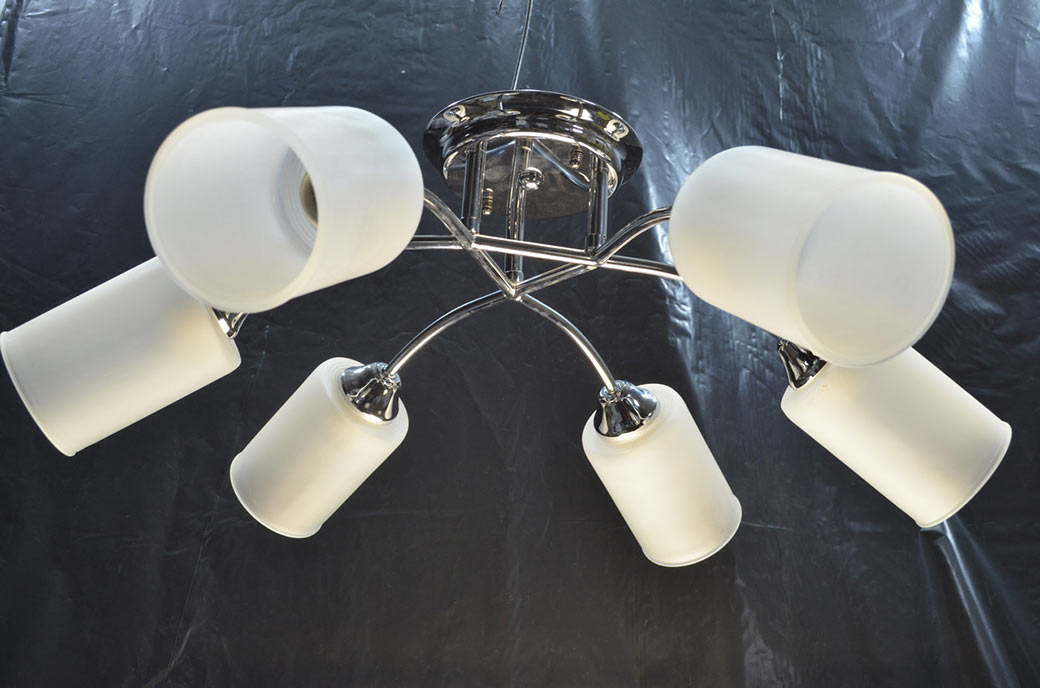

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д.
К плюсам тройников можно отнести следующие характеристики:
- экономный расход электроэнергии;
- небольшие габариты;
- привлекательный дизайн;
- возможность с одного места управлять осветительными приборами в разных помещениях;
- возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
- при желании можно менять интенсивность освещенности помещения.
Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.
Итак, использование тройников оправдано при достижении следующих целей:
- изменения интенсивности света одного из осветительных приборов;
- управления из одного места сразу несколькими источниками света;
- управления отдельными зонами освещения в рамках одной комнаты.
При выборе выключателя с тремя клавишами и розеткой рекомендуется избегать недорогих товаров производства Китая. Изделия «made in China», как правило, низкокачественные, а в случае с электротоварами невысокое качество означает экономию на собственной безопасности. Выбор остальных параметров – дело вкуса.
На рынке представлены изделия разных типов:
- Проходные выключатели. Отличаются удобством в использовании, часто выбираются для установки в протяженных коридорах. Работают такие приборы следующим образом: на входе в помещение происходит включение электроприбора, а на выходе – отключение. Такой принцип делает эксплуатацию электроприборов более комфортной в условиях длинного коридора или большой комнаты (зала).
- Устройства с индикаторами. Выпускаются два типа таких приборов. В одном случае маячок зажигается при выключении прибора и указывает на его местоположение в темном помещении. На втором типе устройств индикатор подключается после срабатывания клавиши и показывает, что в таком-то месте горит лампочка. Данная разновидность приборов удобна тем, что напоминает о невыключенном свете.
- Внешний вид товара. Не должно быть каких-либо повреждений механического характера на корпусе, в том числе вмятин или заусенцев.
- Кнопки должны легко поддаваться надавливанию, издавая при этом специфические щелчки.
- На обратной стороне товара должна быть схема подключения трехклавишного выключателя с розеткой.
- Контактные клеммы должны без усилий крутиться и обеспечивать надежную фиксацию проводов.
- Желательно, чтобы клеммы были оснащены самозажимными механизмами. Такие клеммы удобнее в ходе эксплуатации.
Подключение трехклавишного выключателя света с розеткой и без неё
- Преимущества установки прибора
- Самостоятельное подключение
- Советы по выбору модели
Преимущества установки прибора
Большинство людей даже не догадываются о том, что можно сэкономить деньги на платежах за электроэнергию, просто заменив старые выключатели на более современные модели. Между тем, экономия может достигать до 30% каждый месяц. Подключение трехклавишного выключателя света поможет не только уменьшить расход электроэнергии, но и обеспечит удобство при управлении осветительными приборами.
Современные экземпляры отличаются разнообразием расцветок и форм, что позволяет им отлично вписываться в любой интерьер. Основные преимущества трехкнопочной модели:
- экономия электрической энергии;
- удобство в эксплуатации;
- эстетичный внешний вид.
Самостоятельное подключение
Чтобы самостоятельно разобраться в схеме подключения трехклавишного выключателя, достаточно знать принципы работы прибора. Если таких навыков нет, лучше обратиться к профессионалу. Итак, для работы потребуются:
индикатор для измерения тока;
- отвёртка;
- изолента;
- плоскогубцы;
- нож;
- клеммы.
Перед тем как подключить тройной выключатель, следует удостовериться, что помещение обесточено.
Следующий этап работы — определение фазы. Для этого нужно внимательно осмотреть провода. Они могут выглядеть в виде одного кабеля с четырьмя жилками или как отдельный провод-фаза и трехжильный кабель. Лучше не рисковать и все проверить индикатором тока.
Главное при подключении — ничего не перепутать. Если вместо фазы на выход прибора пойдёт нулевой провод, то проводка в выключенном режиме будет под напряжением, а это может привести к удару током при обычной замене лампочки.
Во избежание замыкания все провода должны быть плотно прижаты специальными винтами и хорошо заизолированы.
Последний этап работы — вмонтирование выключателя в стену. Для этого следует как можно плотнее расположить его в подрозетнике, закрепив про помощи винтов, затем установить на место кнопки и верхнюю рамку
Особое внимание следует уделить правильному положению клавиш, чтобы не перепутать верх и низ
Советы по выбору модели
Несмотря на то что внешний вид и форма тройных выключателей с розеткой и без неё могут существенно отличаться между собой, способы подключения у них практически одинаковы.
Особое внимание следует уделить таким факторам:
Конструкция устройства. Перед тем как приобрести выключатель, следует проверить все его подвижные части (кнопки), а также убедиться в отсутствии видимых повреждений на корпусе.
- Материал, из которого изготовлен блок. Пластиковые или пластмассовые основы прослужат гораздо меньше, чем из металла и керамики.
- Внешний вид. Форма и расцветка устройства также играют немаловажную роль. Выключатель, который не вписывается в общий интерьер помещения, выглядит странно, а часто может просто испортить всю композицию.
Устанавливать трехклавишные выключатели в своём доме или нет — личное дело каждого хозяина. Но следует иметь в виду, что преимущества их эксплуатации намного превышают все имеющиеся недостатки, поэтому хотя бы один экземпляр установить рекомендуется.
Альтернатива
В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.
Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А
Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно
Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить
И особенно важно это в электрике
Как подключить одноклавишный выключатель от розетки
Бытовые выключатели света представляют собой устройство, с помощью которого осуществляется замыкание или размыкание цепи. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии. Чаще всего они используются вместе с осветительными приборами – люстрами, бра, светильниками и т.д. К одноклавишному выключателю могут подключаться не только одноламповые, но и многоламповые устройства.
Подключение во многом зависит от конструктивных особенностей изделия. Существует два типа выключателей, применяемых для наружной или внутренней проводки. Первые устанавливаются на кирпичные или деревянные стены и закрепляться шурупами на подрозетнике. В современных условиях чаще всего используется второй вариант. Монтаж встраиваемых выключателей производится в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заранее подготовленное в стене. В этом случае, при подключение выключателя с одной клавишей от розетки, используется скрытая проводка, укладываемая в заранее подготовленные штробы с последующей шпаклевкой.
Надежность дальнейшей работы во многом зависит от правильного выбора одноклавишного выключателя. Расчетное значение тока наносится на рабочий механизм прибора. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой критерий выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется приобретать специальную влагозащищенную модель.
Рекомендуется заранее подготовить места для монтажа, которые оборудуются в зависимости от способа установки. Для изделия под скрытую проводку потребуется монтажная коробка, вставляемая в стену, а при открытом способе будет использован подрозетник, закрепляемый дюбелями и шурупами.
Закончив подготовку, можно начинать непосредственное подключение выключателя от розетки по разработанной схеме. Зачищенные провода фиксируются с помощью винтов в двух контактных зажимах. Зачистка изоляции выполняется на расстояние 5-8 мм от края жилы. Полярность контактов можно не соблюдать. Фазный провод, идущий от розетки, устанавливается в разрыв выключателя. После этого изделие монтируется внутрь стены или на нее. После укладки механизма в монтажную коробку, необходимо равномерно закручивать винты лапок, которые будут постепенно раздвигаться и упираться в стенки. К закрепленному механизму прикручивается декоративная планка и устанавливается клавиша.
Преимущества и недостатки
Спрос на комбинированные устройства обусловлен не только стремлением увеличить количество розеток. Совмещенные модификации отличаются несколькими преимуществами:
- уменьшение количества проводников – понадобится два кабеля от щитка и проводов в количестве, равном клавишам выключателя;
- сокращение времени на организацию проводки – все проводники находятся в общей штробе;
- отсутствие необходимости дополнительного штробления;
- простота монтажа;
- удобство управления освещением и пользования бытовой техникой.
К минусам конструкций можно отнести:
- высокую стоимость в сравнении с одиночными элементами;
- замену всего блока при поломке одного узла;
- повышенная нагрузка на провода питания;
- ограниченность расположения.
Вилки и шнуры массивной техники затрудняют использование выключателя.

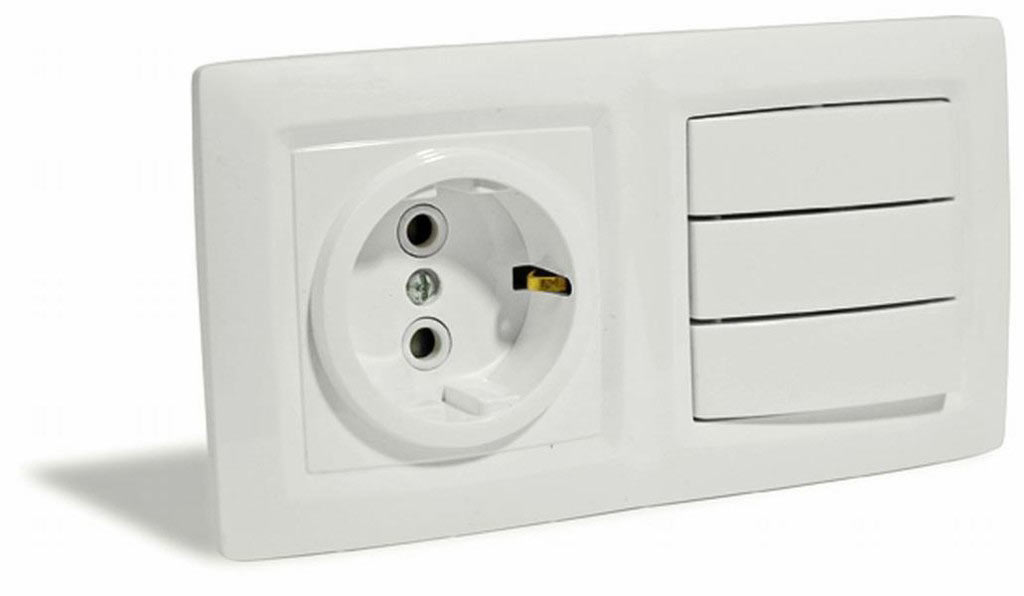

Подключение трехклавишного выключателя с розеткой
Ну а теперь – несколько усложним задачу: необходимо подключить блок, сочетающий одновременно в себе и трехклавишный выключатель, и силовую розетку.
Не стоит переживать – ничего сверхъестественного нас не ожидает. Скажем даже больше – речь пойдет не о каких-то действительно сложностях, а о, скорее, особенностях конструкции и подключения подобного изделия.
Основные особенности конструкции и схемы подключения
А таких особенностей – всего две, а они как раз и обуславливают те небольшие отличия от всего того, что было обсуждено выше.
Первая особенность – раз в блок входит силовая розетка, то туда должен приходить, в отличие от обычного выключателя, и «полный комплект» проводников. То есть фаза L, нейтраль (ноль) N, и если розетка имеет заземляющие контакты – защитный проводник РЕ.
Взглянем на устройство и схему подключения такого блока.
Большинство рассматриваемых блоков скомпонованы вот по таком принципу.
1 – корпус блока, являющийся одновременно и монтажной коробкой.
2 – силовая розетка.
3 – клемма подключения фазного проводника к розетке.
4 – клемма подключения нулевого проводника к розетке
5 – клемма подключения защитного проводника РЕ к заземляющим контактам розетки.
6 – трехклавишный выключатель, входящий в блок.
7 – клемма подключения общей приходящей на выключатель фазы.
8 – перемычка, соединяющая фазную клемму розетки с клеммой общей фазы выключателя. Как правило, уже установлена при производстве блока, но проверить ее наличие все же не помешает.
9 – «механика» трехклавишного выключателя.
10 – три клеммы выходящих ваз – L1, L2 и L3.
Вот и все особенности устройства.
Схема подключения тоже весьма незамысловата:
Вот и вся «огромная разница» в принципиальной схеме подключения блока трехклавишного выключателя и силовой розетки.
Итак, к розетке ведется и фаза, и ноль, и, при необходимости – защитный проводник. Но два последних – здесь и заканчиваются, в работе выключателя они никакого участия не принимают. А от клеммы фазы розетки через перемычку фаза L передается на общий вход. Дальше – все без каких бы то ни было изменений.
Осталось разобраться, какие провода лучше подвести сюда при монтаже «с нуля», то есть с прокладкой проводки. Видится оптимальным следующий вариант: прокладывается два трёхжильных кабеля:
- ВВГ 3×2,5, идущий от распределительного щита к розетке. Для силовой розетки, на всякий случай, сечение проводника лучше увеличить, именно поэтому разговор о 2.5 мм².
- ВВГ 3×1,5 – для трех исходящих фаз, идущих от выключателя к распределительной коробке.
Про перемычку уже говорилось – будет нелишним проверить, чтобы она стояла на месте, и была хорошо зажата в клеммах.
Один и тот же блок с нескольких ракурсов – чтобы понятнее была его форма и особенности крепления в стене.
Как правило, каждый из таких блоков оснащается собственной монтажной коробкой, прямоугольной (с несколько скругленными углами) в прямой проекции. То есть вся сложность – вырезать в стене необходимое окно для размещения и закрепления этой коробки, а также проделать в ее корпусе отверстия для заведения проводов. Да, чуть побольше возни будет, чем с обычным подрозетником, окно под который быстро вырезается одной фрезой, но тоже ничего особо страшного.
* * * * * * *
Каких-то дополнений по электромонтажу, наверное, не будет – того, что было рассказано и показано выше должно быть вполне достаточно. В том числе и в вопросах тестирования старых проводов – мы, как уже говорилось, там несколько забежали вперед, и добавить, по сути, уже нечего.
Можно лишь резюмировать так: вход этого блока подключается как самая обыкновенная розетка, а выход коммутируется так, как нормальный трехклавишный выключатель.
Завершить публикацию можно небольшим видеосюжетом, в котором мастер делится своим опытом установки трехклавишного выключателя с розеткой:
Особенности совмещенных изделий
Спаренные модули подходят для установки на поверхностях из дерева, камня, гипсокартона и бетона. Они отличаются эстетичным видом, эргономичностью и укладываются с минимальным количеством монтажных каналов.
Модели могут встраиваться в стену или находится на ее поверхности. Они подходят для использования внутри помещения или оснащаются влагостойким корпусом для монтажа на улице. Специальная крышка исключает доступ влаги и пыли внутрь корпуса и к контактам. Такое решение актуально, если сблокированной модификацией оснащается ванная комната.
Как выбрать розетку с выключателем
При подборе подходящего устройства стоит обратить внимание на несколько факторов:
- совместимость с техническими характеристиками и особенностями электролинии;
- соответствие дизайну помещения;
- функциональность по мощности подключаемого оборудования;
- количество кнопок и розеток в одном блоке;
- особенности монтажа.
Производители выпускают несколько моделей:
- двойной вариант – состоит из выключателя и незаземленной розетки;
- внутренний блок с выключателем и заземленной розеткой, клавиша бывает со световым индикатором;
- приспособления для наружной установки – розетка и клавиша скрываются под крышкой с защитой класса IP 54.
В продаже имеются варианты с различной комбинацией клавиш, выключателей, розеточных групп. Внешняя часть корпуса может сниматься – тройной прибор подходит для системы розетка + выключатель + слот или USB-порт.
Средняя стоимость простого устройства – 200 руб. Образец для европроводки с двумя кнопками стоит примерно 300 руб. и подходит для общей мощности техники в 3,5 кВт. Влагозащищенные модификации обойдутся в сумму около 450 руб., а силовой блок на три розетки и выключатель-одноклавишник – в 1000 руб.
Основные варианты соединения
В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в одном корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.
Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.
Одноклавишный вариант
Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.
В самой распределительной коробке необходимо : фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.
Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.
Двухклавишный блок
Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.
Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.
Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя
Важно не путать маркировку, чтобы позже не пострадать
Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.
Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.
Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.
Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.
Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.
Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.
Странная коробка под выключателем
Читатель прислал фото (см. комментарии от 11 января 2020 г.),
Там непонятно что:
Это разделительный трансформатор 220/220, для безопасности розетки в ванной комнате. Мощность 20 ВА, только для электробритвы.
Дальше стало понятно – Это разделительный трансформатор 220/220, для безопасности розетки в ванной комнате. Мощность 20 ВА, только для электробритвы.
Маркировка трансформатора
Пруф:
Крышка трансформатора 1:1
Видимо, когда-то кого-то убило током в ванной, и начали так делать. Минус этого – при сгорании предохранителя ставится жучок, что приведет к пожару. А потом просто транс выкидывается. Сейчас вместо этого ставят УЗО.
Если будут вопросы, как подключить блок двойного выключателя с розеткой – обращайтесь в комментарии!
Какие бывают модули помимо розеток и выключателей?
В настоящее время существует великое множество установочных модулей, все их перечислить сложно. Телефонная розетка, сетевая розетка для витой пары RJ45 (стандартный интернет-разъем), термостаты для теплых полов и многое другое. Если для вашей оригинальной задумки требуются особые электротехнические изделия, а во всех магазинах на ваши вопросы выкатывают глаза — не торопитесь отказываться от затеи.
Мне например, попадались розетки с USB-разъемами — обычная розетка с дополнительным выходом для подзарядки телефона без зарядного! На мой взгляд это полное извращение, но это говорит о том, что кто ищет, тот найдет!
Установка одноклавишного блока
Инструкция:
- При осуществлении монтажных работ по установке одноклавишного устройства
, используется 2 подрозетника, которые имеют конструкцию, позволяющую объединить их в один блок. Подрозетники устанавливаются в углубление в стене, со стороны розетки вводится 3-жильный провод, со стороны выключателя 1-жильный. - Подрозетники фиксируются в углублении с помощью гипсового раствора.
- Когда раствор полностью высохнет
, к розетке подключается 3-жильный провод. При этом, следует внимательно отнестись к фазировке этого провода и подсоединить заземление к соответствующей клемме. Фазный же провод необходимо подключить к одной из клемм розетки и вывести на вход выключателя. «Земля» подсоединяется к третьей свободной клемме розетки. - На выходе выключателя
подключается одножильный провод, который будет по штробе направляется к светильнику. - После того, как провода будут подключены
, необходимо установить внутреннюю часть в подрозетники и с помощью винтового раздвижного механизма надёжно закрепить во внутренности подрозетников. - Затем осуществляется заключительный этап установки такого устройства.
Декоративная пластиковая накладка прикручивается к внутренней части с помощью болтов. Со стороны выключателя часто крепление осуществляется посредством защёлки.
