Как починить светильник с люминесцентными лампами?

Как отремонтировать люминесцентный светильник

В большинстве случаев наиболее простой выход состоит в замене неисправных элементов. Проверить можно путем установки заведомо исправного элемента. Полноценный ремонт люминесцентного светильника сопряжен с рядом трудностей и требует наличия определенной квалификации и опыта. Перед тем как разобрать светильник дневного света, необходимо убедиться, что он отключен от сети и электричество на него не подано.

Проще всего найти замену неисправному стартеру. Заставить светильник включиться можно, установив вместо него кнопку. Данный способ опасен тем, что удержание кнопки сверх необходимого времени может вызвать перегорание нитей накаливания электродов.

Сложнее использование ламп без дросселя. Разработано несколько работоспособных вариантов такого включения. Большинство схем использует принцип умножения напряжения сети для устойчивого запуска. В данных схемах применяются выпрямительные диоды и батареи конденсаторов, что вызывает увеличение габаритов самодельной ПРА. В качестве дросселя для ограничения тока используется мощный резистор или лампа накаливания 25-40 Вт, в зависимости от мощности люминесцентного светильника.

Преимущество резисторов в малых габаритах, но проблема состоит в высоком тепловыделении на нем во время работы. Лампы накаливания создают дополнительный световой поток, но поскольку они работают при сниженном напряжении, срок их службы практически не ограничен.

Работоспособность лампы

При эксплуатации ламп дневного света (ЛДС) возникают перебои в работе пусковых органов, причиной становится стартер или дроссель.

При отсутствии пуска светильника выполняются следующие шаги:

Внешние факторы как причины, почему не работает лампа:

Для розжига люминесцентного светильника необходимо, чтобы стартер несколько раз сработал. В том случае если нет неисправности, для этого потребуется 3-15 секунд. Если в течение указанного времени не происходит возгорание источника света, то причина поломки скрывается в лампе.

Поломки технологического характера:

Определить причину поломки «на глаз» и сразу отремонтировать невозможно, придётся провести тест основных систем включения и проверить непосредственно люминесцентную лампу.

Замена местами лампочек

Первым делом при выполнении работ своими руками следует проверить, находится ли контактная часть патронов под напряжением. Определить это можно при помощи двух способов:

Ремонт с использованием тестера потребует подключить светильник к источнику питания и с помощью изолированного щупа провести измерения.

Указатель должен показать значения в пределах 220-230 вольт переменного напряжения. Выход за эти значения считается ненормальным режимом работы и представляет опасность для электроприборов.

Проверка при помощи заведомо рабочей лампы проводится ее установкой в предусмотренный для этой цели паз в корпусе.

При возникновении ситуации, когда ЛДС при включении издаёт свечение только с одной стороны конструкции, а перемена местами контактов источника освещения не дает результатов, рекомендуется замена неработающей лампы.

В том случае, если выходы ламп светятся, но полного включения в работу не происходит, значит, вышли из строя:

Проверить работоспособность можно своими руками, меняя местами рабочий и предположительно неисправный стартер. В том случае, если и в рабочем гнезде происходит не полный пуск, причина поломки заключается в этом элементе схемы. Решением проблемы может быть замена стартера.

Постоянное тусклое свечение ламп дневного света свидетельствует о неполном пуске, причина скрывается в коротком замыкании в проводке или патроне.

Для проверки своими руками проводится последовательный тест каждого отдельного элемента схемы. Для этого необходим тестер или мультиметр.

Если лампа не загорается в полную силу, а после выключения светильника и последующего включения ЛДС не работает, это значит, что произошла разгерметизация корпуса, и внутрь газонаполненной колбы попал воздух. Эту поломку невозможно отремонтировать.

Неисправности дросселя

Как выглядит дроссель ЛДС

О том, что дроссель требуется отремонтировать, свидетельствуют следующие модели поведения ЛДС:

В первых двух ситуациях некорректной работы необходимо проверить дроссель и выполнить ремонт. Причина поломки скрывается в изменении вольт-амперной характеристики и нарушении баланса между пусковым и рабочим током ЛДС. Это приводит к выгоранию одного или нескольких катодов ламп.

Проверить можно мультиметром. Шкала прибора выставляется в режим измерения токов.

При измерении тока щупы прибора включаются последовательно в схему светильника.

Если в процессе измерения оказалось, что пусковой и рабочий ток (значения указываются на дросселе производителем) не выходят за допустимые параметры, вероятно поломка заключается в катодах или ЛДС.

Для подтверждения неисправности потребуется:

Если проблема не исчезает, потребуется замена ЛДС. Ремонт осуществить невозможно.

Постоянное тусклое свечение свидетельствует об износе дроссельного трансформатора.

Если после проведения измерений прибор показывает нормальные значения токов дросселя, потребуется проверить лампу, вероятно ртутное напыление истощилось, и необходима замена элемента освещения.

Перегорание спиралей лампы дневного света говорит об износе изоляции трансформатора. В этом случае потребуется заменить дроссель.

Патрон для ЛДС с гнездом под стартер

Если ЛДС беспричинно включается, а затем самопроизвольно выключается, поломка скрывается в неисправности лампы и стартера.

В этом случае требуется проверить напряжение питания. Если рабочие значения на выходе стартера в норме, потребуется замена только ЛДС.

В том случае, когда напряжение на стартер приходит низкое, пуск становится невозможным по причине малых значений токов. Ремонт заключается в замене стартера.

Неисправности люминесцентных светильников

Причинами не включения светильника с одной лампой или светильника состоящего  из двух ламп и более,  когда не включается одна  из ламп светильника,  могут быть в следующем:

  1. неисправность самой лампы;
  2. нет контакта с дросселем;
  3. нет контакта со стартером;
  4. разрыв в провода.

Электрическую цепь светильника и установить где именно находится разрыв, — можно проверить пробником.  После того как Вы приобрели светильник, проверьте все контактные соединения светильника.

Пример из практики.   В помещении полностью провел электрику с установкой и подключением люминесцентных светильников с двумя лампами, через определенное время светильники некоторые стали работать с одной лампой.  Когда стал проверять контактные соединения  светильников, оказалась причина в следующем, — ненадежное контактное соединение одного из  проводов с  с дросселем.  Там где не было контакта с дросселем,- лампа не включалась.

Ремонт люминесцентных светильников-с электронным балластом

Люминесцентные потолочные встраиваемые  светильники Армстронг \ с электронным балластом \ просты в своем исполнении и удобны тем, что при снятии и установке — не требуют каких либо усилий.

светильник встраиваемый  потолочный Армстронг



               электронный балласт \блок питания\  FINTAR

Привожу пример из своей практики.   Необходимо было устранить неисправность потолочного встраиваемого светильника Армстронг.

Для этого, светильник нужно было снять с потолка и проверить электрические соединения.   В результате проведенной диагностики было установлено, что элементы электроники состоящие в электронном балласте  FINTAR   вышли из строя, — перегорели.

Именно такого блока питания в продаже не было, пришлось приобрести другой подобный электронный балласт для светильника на четыре люминесцентные  лампы — Navigator.

электронный балласт Navigator

Если внимательно посмотреть на два блока питания,  электрические схемы подключения люминесцентных ламп разные.

Возникает вопрос:  Как  подключить люминесцентные лампы потолочного светильника к другому блоку питания?

Как подключить люминесцентные лампы

Соединения проводов с патронами люминесцентных ламп в этом примере нужно выполнять только по электрической схеме вновь устанавливаемого блока питания.

Соответственно схему  контактных соединений проводов пришлось переделывать, в одном месте отрезать, в другом нарастить провод.  При изменении схемы соединений,  провода предварительно соединяются скруткой и изолируются изоляционной лентой.

После всех выполненных соединений и убедившись в том, что при подключении светильника к внешнему источнику электрической энергии \розетке\ — все  четыре люминесцентные лампы загораются, — изоляционная лента убирается в месте соединений проводов.

На один из проводов надевается отрезок кембрика.    Соединенные медные  провода протравливаются паяльной кислотой и затем  на место соединения — паяльником наносится небольшой слой олова \паяние проводов\.

протравливание соединений проводов паяльной кислотой с последующим паянием



паяние соединенных проводов

Далее,  после того как выполнено паяние  двух проводов,  — на место соединения надевается кембрик вместо изоляционной ленты.

изоляция соединений проводов кембриком \вместо изоляционной ленты\

Такой способ соединения проводов с последующей изоляцией кембриком  — более прост и надежен.    Если соединить два провода просто в скрутку \без паяния\ и затем изолировать изоляционной лентой, — соединение будет в дальнейшем подвергаться окислению и нагреванию проводов.

Нумерация контактных соединений проводов с электронным балластом — идет сверху вниз.   То есть первое и второе контактное соединение проводов должно соответствовать подключению двух люминесцентных ламп \с одной стороны \ и так далее.   При соединении,  нужно внимательно смотреть по электрической схеме блока питания и следовать данному выполнению таких соединений.

контактное соединение проводов к электронному блоку питания \электронному балласту\

На концы  оголенных проводов предварительно перед соединением к электронному блоку питания,   наносится также небольшой слой олова, — для качественного соединения.

Сложного здесь в общем то ничего нет и подобную неисправность Вы сможете легко устранить.

На этом пока все.

Как продлить жизнь лампе

Вечная люминесцентная лампа — это лишь красивый оборот речи, но если у нее перегорели ниточки накала, есть возможность ее оживить и она тоже будет включаться.

Кроме перечисленных недостатков — у лампы есть ниточка накаливания, которая способна перегорать. Это вынуждает заменить лампу на новую.

Но есть способ продлить жизнь такому источнику света. Если нити накала оборвались — нужно увеличить подающее напряжение. Есть даже определенные преимущества:

  • Свет загорается почти мгновенно;
  • Отсутствует характерное жужжание и гул;
  • Для запуска такие устройства как стартер уже не нужны.

Но схему элементов для включения прибора освещения придется немного изменить:

В схему включаются бумажные конденсаторы С1 и С4. Они должны быть подобраны с таким расчетом, чтобы рабочее напряжение превышало используемое в 1.5 раза.

Желательно подобрать слюдяные конденсаторы С2 и С3.

Резистор R1 на схеме только проволочный. Подбирается исходя из мощностных показателей лампы по таблице:

Таким образом, удастся уменьшить напряжение на местах а и б при зажигании лампочки Л1. Что обеспечит стабильную работу светильника настроенного на работу под напряжением 220 В.

Диоды Д1, Д2 в паре с конденсаторами С2 и С3 смогут повысить напряжение до 900 В. Это должно обеспечить уверенное зажигание как раз тогда, когда происходит включение. Для подавления радиопомех при включении помогают конденсаторы С2и С3.

Надо заметить, что из схемы можно исключить элементы Д1, Д4, С2, С3 — лампа загорится, но тем самым понижается надежность включения.

Данная схема хорошо подходит для перегоревших светильников. Ниточек накаливания нет, но газ начинает сам светиться после прямого прострела между двумя электродами.

Обязательное условие! Электроды должны быть на разных концах люминесцентного светильника.

Этот способ включения будет работать и с новыми (целыми) лампами. Но при таком обращении срок работы газа-наполнителя сокращается. Сам источник освещения проработает меньше, по сравнению с классическим включением, но если есть доступ к перегоревшим светильникам, такие изменения в схеме будут не лишними.

Электрооборудование, свет, освещение. Как проверить лампу галогеновую

Как проверить люминесцентную лампу? — Diodnik

Со временем любые лампочки перегорают, это касается не только обычных ламп, но и светодиодных светильников или ламп дневного света. Если люминесцентная лампа перестала гореть, прежде всего ее необходимо проверить. Как это правильно сделать, читаем ниже.

Как проверить люминесцентную лампу?

Для теста выбран светильник Delux, который работал в течении нескольких лет, но нынче перестал зажигаться. Как раз подходит для подобных целей.

Первым делом необходимо снять рассеиватель и осмотреть люминесцентную трубку на наличия сильного почернения. По краям четко видны такие почернения, косвенно это говорит, что такая трубка вполне может быть уже вышедшей из строя.

Следующим этапом будет проверка целостности нитей накала. Включив мультиметр в режим проверки сопротивления поочередно необходимо проверить каждую нить.

Сопротивление нитей составляет 9,5 – 9,2 Ом, что означает, что обе нити накала еще целы.

Если хоть одна из них будет перегоревшей, тогда наш тестер покажет 1 (разрыв цепи). В таком случае люминесцентную трубку необходимо заменить новой.

Когда проверка лампы окончена, но она не светит, необходимо проверять или ремонтировать электронный балласт люминесцентной лампы. В данном случае проблема была в сильно окислившихся контактах люминесцентной трубки.

После зачистки контактов от окислов и установки трубки в корпус светильника лампа ожила. Можно сказать, что этому светильнику повезло.

Подробнее о том, как проверять электронный балласт и ремонтировать его, мы расскажем вам позже.

diodnik.com

Виды ламп | Electricdom.ru

Осветительные приборы составляют самую многочисленную группу электроприборов в каждом доме. Источники света являются важным элементом быта.

Лампы накаливания

Лампы накаливания относятся к классу тепловых источников света. Несмотря на внедрение более технологичных видов ламп, остаются одними из самых массовых и дешевых источников света, особенно в бытовом секторе.

Действие этих ламп основано на нагревании спирали проходящим через нее током до температуры 3000 градусов. Колбы ламп мощностью от 40 Вт и более наполнены инертными газами — аргоном или криптоном.

Бытовые лампы бывают мощностью 25 — 150 Ватт. Лампы мощностью до 60 Ватт с уменьшенным цоколем называются миньонами. Проверить исправность лампы можно тестером, спираль должна иметь определенное сопротивление.

У светильника с лампой накаливания возможно всего две неисправности:1. Перегорела лампа2. Отсутствует контакт в электропроводке, в результате чего на цоколь не подается напряжение.

Достоинства: Просты по конструкции, надежны, не имеют дополнительных устройств при включении, практически не зависят от температуры окружающей среды, мгновенно зажигаются.Недостатки: Имеют не очень большой срок службы, около 1000 часов.

Лампы люминесцентные

Люминесцентные лампы относятся к газоразрядным лампам низкого давления. Могут быть различной формы: прямые, трубчатые, фигурные и компактные (КЛЛ). Диаметр трубки не связан с мощностью лампы, которая может достигать до 200 Вт. Трубчатые лампы имеют двухштырьковые типы цоколей в зависимости от расстояния между штырьками: G-13 (расстояние — 13 мм) для ламп диаметром 40 мм и 26 мм и G-5 (расстояние — 5 мм) для ламп диаметром 16 мм.

Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, которая имеет изогнутую форму колбы, что позволяет разместить ее в светильнике небольших размеров. Такие лампы могут иметь встроенный электронный дроссель (ЭПРА), могут быть разной формы и разной длины. Применяются либо в специальных типах светильников либо для замены ламп накаливания в обычных типах светильников (лампы мощностью до 20Вт, которые вкручиваются в резьбовой патрон или через адаптер).

Люминесцентные лампы требуют работы специального устройства — пускорегулирующего аппарата (дросселя). Большинство зарубежных ламп могут работать как с обычными (с дросселем), так и с электронными пускорегулирующими аппаратами (ЭПРА). Но некоторые из них предназначены только для одного вида ПРА.

Светильники с ЭПРА имеют следующие преимущества: лампа не мерцает, лучше зажигается, не шумит (шум от дросселя), легче по весу, экономит электроэнергию (потери мощности в ЭПРА намного ниже, чем в ПРА).

Меняя виды люминофора, можно изменять цветовые характеристики ламп. Буквы, входящие в наименование люминисцентных ламп, означают:Л — люминесцентная, Б — белая, ТБ — тепло-белая, Д — дневная, Ц — с улучшенной цветопередачей. Цифры 18, 20, 36, 40, 65, 80 обозначают номинальную мощность в ваттах. Например, ЛДЦ-18 —

Ремонт люминесцентного светильника. Основные неисправности и их устранение. Инструкция

Если светильник не пытается зажечься, перед поиском неисправности в нем нужно измерить напряжение на его входных клеммах. Если оно есть, то последовательность поиска такова:

Слегка покрутить лампы вокруг продольной оси. При правильной установке контакты ее должны располагаться параллельно плоскости светильника. Это положение определяется по максимуму усилия вращению или при повторной установке с запоминанием их положения в пространстве.
Заменить стартер на заведомо исправный. Электрики, обслуживающие помещения с люминесцентными светильниками, всегда имеют под рукой запас стартеров для проверки. При его отсутствии можно временно снять стартер с работающего светильника. При этом можно его оставить в работе – стартер не влияет на работоспособность уже зажженной люминесцентной лампы.
Проверить исправность лампы (ламп). В светильниках, имеющих две лампы, они включены последовательно. Стартер и дроссель для них общие. Четырехламповые светильники конструктивно представляют собой два двухламповых, объединенных в одном корпусе. Поэтому при выходе из строя одной лампы, вместе с ней гаснет и вторая.
Исправность ламп проверяют методом замены на исправные. Можно измерить мультиметром сопротивление нитей накала – оно не превышает десятков Ом. Почернение изнутри колбы лампы в районе нитей не свидетельствует о неисправности, но проверке она подвергается в первую очередь.
Если стартер и лампа исправны, проверяется дроссель. Его сопротивление, измеренное мультиметром, не превышает сотен Ом. Можно воспользоваться индикаторной отверткой, проверив прохождение «фазы» через дроссель: если она есть на его входе, то должна быть и на выходе. При возникновении сомнений дроссель заменяют.
Проверить исправность проводки светильника

Обратить внимание на контактные соединения дросселя, стартера и патронов ламп. Для удобства выполнения этой операции светильник лучше снять с потолка и положить на стол

Так будет удобнее и безопаснее.

Схема люминесцентного светильника с одной лампой

Если светильник безуспешно пытается зажечься, то причину ищут в очередности: стартер, лампа, дроссель. Выход их из строя в данной ситуации равновероятен.

Схема люминесцентного светильника с двумя лампами

При использовании электронной пуско-регулирующей аппаратуры (ЭПРА) определить ее исправность, используя мультиметр, не просто. В этом случае, поменяв лампы на новые, проверив исправность всех контактных соединений, заменяют ЭПРА. Ее можно отремонтировать, но для этого нужны знания в электронике: умение проверять электронные компоненты и работать паяльником, разбираться в схемах и принципах их работы.

Электронная пуско-регулирующая аппаратура

Если яркость свечения лампы снизилась, то ее необходимо заменить. При отрицательных температурах люминесцентные лампы зажигаются дольше или не зажигаются совсем.

Электронный балласт

Электронная пускорегулирующая аппаратура (ЭПРА) выполняет преобразование напряжения питающей сети с высокой частотой (порядка десятка и сотен килогерц) в сочетании с выпрямлением, поэтому при использовании такой аппаратуры мерцание отсутствует.

ЭПРА отличается малыми габаритами, массой и высокой надежностью. К сожалению, ряд производителей для снижения себестоимости использует в производстве низкокачественные компоненты, что приводит к выходу ЭПРА из строя.

Наиболее частая причина поломки электронных устройств – потеря емкости электролитических конденсаторов и пробой переходов высоковольтных ключевых транзисторов. Самостоятельное исправление работоспособности электронных блоков требует высокой квалификации и недоступен большинству потребителей.

С такими же трудностями сопряжено изготовление самодельных устройств для запуска светильников, хотя существует множество схем, использование которых позволяет увеличить срок службы люминесцентных ламп.

Кроме неисправностей, связанных с выходом из строя ПРА, отсутствие свечения может быть вызвано самой лампой. Люминесцентные светильники имеют в конструкции электроды, которые покрыты специальным составом для облегчения запуска. Со временем состав выгорает и кратковременный импульс высокого напряжения, снимаемый со стартера и дросселя, уже не в состоянии поджечь газовый разряд. В таком случае происходит повторный поджиг разряда. Со временем лампочка начинает моргать и перестает запускаться.

Распространенные виды поломок

Светодиодные осветительные приборы, из-за своего достаточно сложного устройства, могут иметь самые разнообразные неисправности, от вида которых будет зависеть проводимые своими руками ремонтные действия. Но наиболее часто встречаются типовые поломки, к которым относятся следующие моменты:

  • полное или частичное отсутствие освещения;
  • появление кратковременного мигания;
  • самопроизвольное отключение света во время работы прибора;
  • выход из строя лампочки или светодиодов.

Светодиодная лампочка

Привести к поломке светильника такого плана могут самые разнообразные причины. Наиболее часто причинами поломок светодиодных осветительных приборов становятся следующие моменты:

  • неправильные условия эксплуатации. При покупке лампы обязательно узнайте, какие условия работы будут считаться оптимальными для нее. Если люстра или настенное бра функционируют в неподходящих условиях, то высока вероятность появления поломки;
  • перегрев. Проблемы у светодиодного светильника могут начаться тогда, когда температура диодов превысила 50 градусов. Из-за такой высокой температуры может случиться разрыв контактов нити или самого держателя, а также произойти отслоение на плате контактов;
  • выгорание светодиода. Оно может происходить полностью или частично. Причиной этому служит перенапряжение сети или пробой конденсатора (перегорание);

Это основные причины, которые могут привести к неисправности светодиодного прибора. Но кроме них встречаются дополнительные причины, к которым относятся следующие моменты:

  • неправильное подключение изделия к сети;
  • кратковременное замыкание, появившееся в цепи;
  • неправильный монтаж прибора;

Светодиодная люстра на потолке

  • несоблюдение схемы его подключения;
  • изначально купленное некачественное изделие. Например, это может быть плохая припайка контактов цепи, а также светодиодов и прочих элементов устройства светильника (например, драйвера). Обычно такие моменты носят название «заводской дефект».

Как видим, привести к неисправности данного типа осветительных приборов могут самые разнообразные причины. Поэтому, чтобы сделать ремонт своими руками, необходимо найти в начале причину поломки.

Неисправности светильников с дросселем

Итак, если предыдущие шаги выполнены, а светильник по-прежнему не работает, нужно начинать проверку всех узлов схемы осветительного прибора, т. е. непосредственно приниматься за ремонт люминесцентных ламп.

Схема последовательного подключения люминесцентных ламп

Много чего может сказать визуальный осмотр, иногда невооруженным взглядом видны пробои, вмятины и другие причины того, почему лампа не загорается.

Как и в любом ремонте, сначала необходимо проверить элементарное. Имеет смысл поменять стартер на заведомо рабочий, после этого лампа должна загореться, и тогда эту неисправность люминесцентного светильника можно будет исключить. Однако не всегда под рукой может оказаться подходящий по параметрам стартер, а проверить тот, что есть, как-то нужно, вдруг причина не в нем?

Все достаточно просто. Потребуется обычный светильник с лампочкой накаливания. Питание на нее нужно подать так – в разрыв одного из проводов включить последовательно проверяемый стартер, второй же оставить целым. Если лампа загорелась или заморгала, то прибор работоспособен и проблема не в нем.

Далее проверяем входное и выходное напряжение на дросселе. У работающего тестер должен показать ток на выходе. При необходимости этот узел схемы нужно заменить.

Если же и после этого светильник не загорится, тогда придется прозвонить на целостность все провода лампы, а также проверить напряжение на контактах патронов.

Функции стартера и дросселя

Аппаратура со стартером и дросселем до сих пор используется во многих источниках освещения. Именно они нередко становятся причиной того, что люминесцентная лампа моргает или вообще не запускается. Газовая среда внутри колбы является проводником электрического тока и обладает отрицательным сопротивлением. Между электродами, расположенными с разных сторон, снижается напряжение, одновременно возрастает ток, который требует ограничения.

В схеме присутствует дроссель, называемый балластом, с помощью которого и создается импульсное высокое напряжение, зажигающее газовую смесь. Здесь же устанавливается стартер, изготовленный в виде стеклянной колбы с газовой средой, с размещенными внутри нее двумя электродами. Один из этих электродов представляет собой биметаллическую пластину, а изначально они оба находятся в разомкнутом состоянии. Этот прибор известен еще как лампа тлеющего разряда.

Стартер и дроссель используются в электромагнитной аппаратуре. Их действие осуществляется в определенной последовательности:

  • После подачи напряжения ток вначале не может преодолеть расстояние между противоположными электродами из-за высокого сопротивления газовой среды. Изначально он попадает на спирали катодов и способствует их разогреву. Одновременно ток поступает на стартер, и его величины вполне достаточно для создания внутри него тлеющего разряда.
  • Под действием тока контакты стартера нагреваются, в результате происходит замыкание биметаллической пластины. Действие тлеющего разряда прекращается, а проводником становится уже металлический контакт.
  • После остывания биметаллического электрода происходит размыкание контактов. Одновременно в дросселе возникает самоиндукция, образующая высокое импульсное напряжение. Под действием этого импульса лампа загорается.
  • Далее напряжение на дросселе падает, а ток, проходящий через лампу, уменьшается в два раза. Силы тока уже недостаточно, чтобы повторно запустить стартер, и его контакты остаются в разомкнутом положении в течение всего периода свечения.

При одновременном подключении сразу двух ламп для люминесцентных светильников используется общий дроссель, подключенный последовательно с ними. Стартеры подключаются параллельно к каждой лампе. В случае выхода из строя одной лампы, вторая также отключится, и это является основным недостатком данной схемы. Для люминесцентных ламп рекомендуется пользоваться специальными выключателями, поскольку обычные приборы могут не выдержать действия больших стартовых токов, что приведет к залипанию контактов.

Принцип работы

Люминесцентная лампочка представляет собой газоразрядный источник света, в которой разряд электричества в ртутных парах образует ультрафиолетовое излучение. Вследствие воздействия ультрафиолета с помощью люминофора появляется свечение.

Принцип действия светильника показан на схеме, представленной ниже:

Цифровые обозначения на схеме:

  • стабилизатор (пускорегулирующее устройство);
  • ламповая трубка (включает электроды, газовую среду и люминофор);
  • слой люминофора;
  • контакты стартера;
  • электроды;
  • стартерный цилиндр;
  • биметаллическая пластина;
  • наполнитель колбы (инертный газ);
  • нити накаливания.;
  • ультрафиолетовое излучение;
  • пробой.

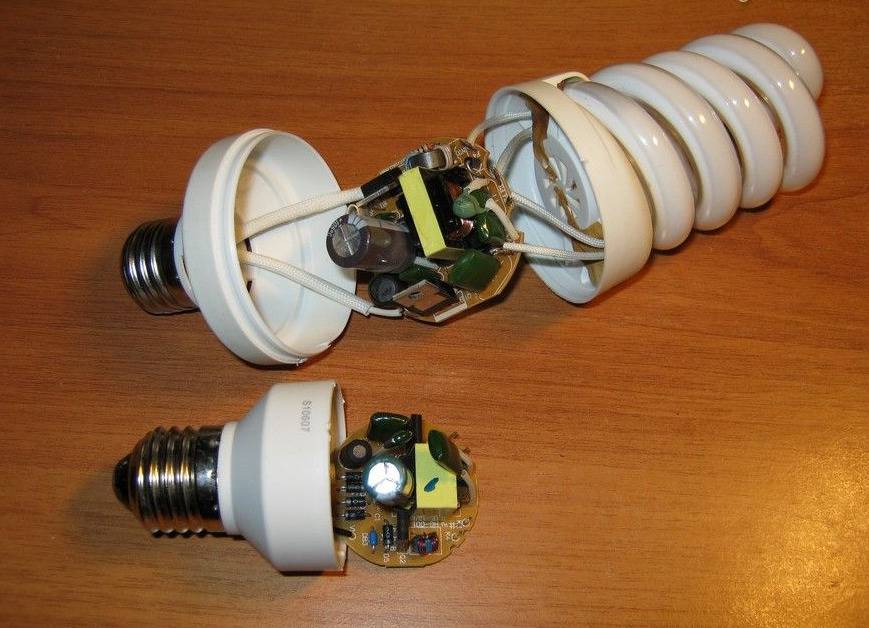

Разборка лампы дневного света

Для ремонта надо разобрать электроприбор. Разбирать люминесцентную лампу необходимо в том месте, где нанесена надпись с названием прибора и его техническими характеристиками. Надо поддеть корпус обычной плоской отверткой.


Разобранная лампа дневного света

Если на концах колбы заметны потемнения, лучше ее выкинуть. Обычно колбы выходят из строя примерно за 2 года.

Далее прозванивают контакты колбы омметром. Сопротивление должно быть несколько Ом и уменьшаться с повышением мощности.

Если элементы в порядке, надо осмотреть плату электронного балласта. Перегорание какого-либо элемента на ней в большинстве случаев видно сразу же. Особенно это касается сгоревших резисторов.

Запуск при сгоревшем светильнике

Если не горит лампа из-за вышедшего из строя стартера и заменить его нет возможности, рекомендуется использовать бесстартерное включение. На случай выхода из строя дросселя существует возможность бездроссельного включения. Рассмотрим данные способы устранения проблемы включения чуть подробнее.

Бездроссельное включение

Схема подключения без участия дросселя представлена на картинке ниже. Способ достаточно сложный, для реализации понадобятся знания в области электротехники.

Подача напряжения осуществляется вслед за коротким замыканием нитей накаливания. После выпрямления напряжение увеличивается в 2 раза, чего более чем достаточно для запуска лампочки. Таким образом, включение производится без использования дросселя.

Конденсаторы С1 и С2 берут на 600 В, для конденсаторов C3 и C4 понадобится номинал напряжения на 1000 В. Спустя определенный срок ртутные пары осядут на один из электродов, свет несколько померкнет (или лампа совсем перестанет загораться). Чтобы выйти из положения, достаточно поменять полярность, то есть развернуть восстановленную люминесцентную лампу.

Бесстартерное включение

В продаже имеются светильники, которые работают исключительно без использования стартера. Такие устройства маркируются аббревиатурой RS. Если подобную лампу поставить на светильник, оснащенный стартером, она очень быстро перегорит. Причина в том, что для данной лампы нужно больше времени на разогрев спирали. Срок службы стартера невелик, механизм часто выходит из строя. В связи с этим было бы практично рассмотреть вопрос о включении лампы дневного света без стартера. Бесстартерная схема включения показана на следующем рисунке.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
