Как отремонтировать светильник с люминесцентной лампой своими руками

Ремонтные работы

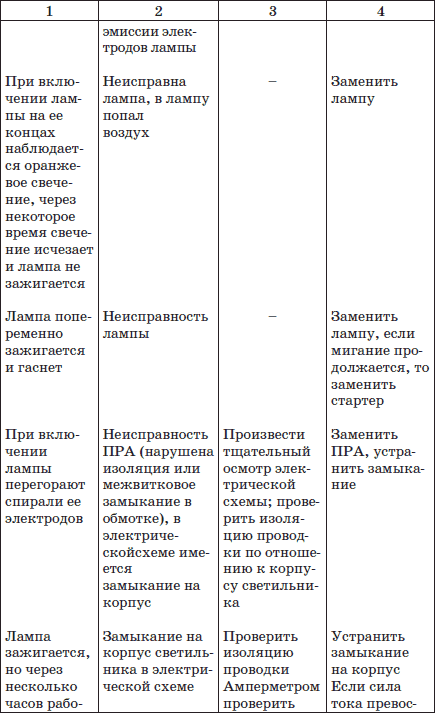

Ремонт мигающего осветительного прибора осуществляем в такой последовательности:

1. Проверяем напряжение в электросети и качественность контактов.
2. Меняем лампочку на исправную.
3. Если светильник продолжает мигать, меняем стартер в светильниках ЭмПРА, проверяем дроссель. В случае с ЭПРА понадобится починка или замена электронного балласта.

Для выполнения ремонтных работ понадобится определенный набор инструментов, в том числе паяльник, мультиметр, отвертки. Очень неплохо, если кроме инструмента имеется хотя бы базовый набор познаний в электротехнике.

Электромагнитный балласт

Чтобы починить устройство с ЭмПРА, выполняем следующие действия:

1. Проверяем конденсаторы. Применяются для снижения электромагнитных помех и компенсации недостатка реактивной мощности. В некоторых случаях неисправность связана с утечками тока в конденсаторах. Эту причину нужно исключить первой, чтобы избежать ненужной замены достаточно дорогостоящего конденсатора.
2. Прозваниваем электромагнитный балласт, чтобы найти пробой. Если мультиметр имеет опцию замера индуктивности, по характеристикам дросселя ищем межвитковое замыкание. Перемотка балласта своими руками не стоит потраченного времени — это очень трудоемкая операция. В связи с этим балласт проще поменять или поставить электронный аналог. Нужный ЭПРА можно купить в магазине или достать из вышедшей из строя лампы.

Электронный балласт

Схемы ЭПРА отличаются в зависимости от производителя. Однако принцип их работы ничем не отличается друг от друга: нити накала характеризуются определенной индуктивностью, что дает возможность задействовать их в автоколебательном контуре. Контур включает конденсаторы и катушки, обладает обратной связью с инвертором, состоящим из мощных транзисторных ключей.

Когда нити нагреваются, их сопротивление возрастает, параметры колебаний меняются. Реакция инвертора состоит в выдаче напряжения для розжига лампочки. Происходит шунтирование током через ионизированную газовую среду напряжения на нитях, вследствие чего снижается накал. Обратная связь инвертора с автоколебательным контуром дает возможность управлять силой тока в лампочке.

Ремонт электронного балласта

Для диагностирования состояния ЭПРА в условиях мастерской применяют осциллограф, частотный генератор или другую измерительную технику. Если ремонт проводится дома, поиск проблемы осуществляется путем визуального осмотра электронной платы и последовательного поиска испорченного компонента с помощью подручных измерительных устройств.

Вначале проверяем предохранитель (если есть). Поломка предохранителя нередко оказывается причиной выхода из строя светильника. Бывает это в случае скачка напряжения в электросети. Предохранитель перегорает из-за неправильной работы пускорегулирующего устройства.

Причиной неисправности может быть практически любой элемент балласта, в том числе конденсатор, резистор, транзистор, диоды, дроссели и трансформаторы. На проблему указывает почернение электронных компонентов, произошедшее вследствие выгорания.

Работоспособность системы проверяют мультиметром. Чтобы проверка была качественной, рекомендуется разобрать систему на детали, выпаяв нужные компоненты из платы. Когда детали находятся вместе, возможны ложные результаты измерений. Без выпаивания достоверные показатели можно получить лишь на пробой.

Найденные неисправные детали следует заменить. Пайка полупроводников (диодов и транзисторов) должна осуществляться очень аккуратно, так как эти компоненты легко выходят из строя после перегрева.

Конструкция светильника

Причины перегорания ламп дневного света зависят от пускорегулирующего устройства

Лампы накаливания и люминесцентные подключаются по-разному, но сгорать могут любые, даже самые качественные источники света. Причин неработоспособности ламп дневного много. Чтобы их выявить, необходимо кратко ознакомиться с конструкцией и действием.

Принцип работы люминесцентных ламп заключается в электрическом разряде, который происходит в парах ртути. Излучаемый ультрафиолетовый свет преобразуется в видимый специальным веществом – люминофором, который нанесен на внутреннюю поверхность колбы светильника.

Чтобы возник газовый разряд, необходимо высокое напряжение, которое создается во время включения светильника за счет использования ПРА.

Существует два принципиально различных типа пускорегулирующей аппаратуры:

• электромагнитный, в котором используется дроссель и стартер;
• электронный, собранный на радиоэлектронных компонентах.

Как переделать светильник дневного света в светодиодный — 2 легких способа

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

G- означает, что в качестве контактов используются штырьки

13 – это расстояние в миллиметрах между этими штырями

При этом вы получите:

экономию электроэнергии (в 2 раза)

меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения. Самые распространенные размеры таких трубок:

300мм (используется в настольных светильниках)

600мм (на потолок для светильников типа Armstrong)

Неисправности в электронном балласте

Часть светильников с ЛДС работают только с подключением электронного балласта ЭПРА (пускорегулирующая аппаратура). Ее тоже нужно проверить на исправность. Сначала желательно заменить балласт на рабочий и включить светильник. Свидетельством неисправности балласта будет свечение лампы. Неисправную аппаратуру можно привести в порядок своими руками в условиях дома.

Начинают ремонт с замены предохранителя. Если после этого нити начнут слабо светиться, это будет являться признаком пробоя конденсатора. Его заменяют на другой, рассчитанный на напряжение 2 кВ. Стандартные иногда устанавливаются на 250-400 В, при работе они сгорают.

Следующая часто выходящая из строя деталь балласта — транзистор. Он перегорает по причине скачков напряжения в сети. Эти скачки могут вызываться работой сварочных аппаратов, включенных в общую электросеть. Сгоревший транзистор меняется на подобранный из радиодеталей или снимается с подобного пускорегулирующего устройства. После выполнения всех ремонтных операций в светильник вставляется ЛДС мощностью 40 Вт и включается в сеть.

Устройство люминесцентных ламп

В большинстве ламп накаливания колба выполнена в форме цилиндра. Есть более сложная геометрия. На концах лампы имеются электроды, напоминающие по конструкции спирали ламп накаливания. Электроды изготовлены из вольфрама и припаяны к штырям, расположенным снаружи. Эти булавки живые.

В схеме включения лампы используется дроссель (балласт). Его задача сформировать значительный импульс напряжения, за счет которого включится лампочка.

В комплект входит стартер, представляющий собой газоразрядную лампу накаливания с парой электродов в среде инертного газа. Один из электродов представляет собой биметаллическую пластину. В выключенном состоянии электроды люминесцентной лампы разомкнуты.

На рисунке ниже показана работа люминесцентной лампы.

Как проверить дроссель-люминесцентного светильника

Продолжаем рассматривать первый вариант схемы люминесцентного светильника — с одной лампой. Для того, чтобы проверить дроссель в схеме люминесцентного светильника, необходимо:

• снять стартер;
• замкнуть накоротко электрический патрон стартера;
• снять люминесцентную лампу;
• замкнуть накоротко контакты двух электрических патронов по отдельности люминесцентной лампы,

— после этого, можно выполнить замер сопротивления дросселя, — предварительно подсоединив два щупа прибора к выводам проводов светильника.

Как проверить стартер люминесцентного светильника

Проверить стартер люминесцентного светильника на сопротивление, как Вы понимаете, невозможно. Лампочка стартера состоит из двух впаяных электродов, находящихся внутри колбы и соответственно, между электродами имеется разрыв. Стартер проверяется непосредственно при установленном и подключенном светильнике, — путем его замены. Тип стартера подбирается с учетом мощности люминесцентной лампы. При замене стартера, необходимо одевать на руки диелектрические перчатки — во избежание соприкосновения с оголенными, контактными соединениями светильника.

Непригодность стартера проявляется в постепенном износе лампы тлеющего разряда, а именно, в износе биметаллической пластины, срабатывающей на включение и отключение мерцание стартера.

Как проверить емкость конденсатора тестером

При замене конденсатора, учитывается его номинальные значения по:

и допуску, в отклонениях. К примеру, Вам необходимо заменить конденсатор, не имеет значения, где Вы собираетесь его заменить:

• в сетевом фильтре;
• в светильнике

и так далее. Вы подобрали конденсатор, который подходит по емкости и напряжению, но не соответствует по допуску. Такой вариант замены конденсатора — уже не подходит, так как отклонение в допуске имеет также большое значение — при замене конденсатора.

Первоначально, необходимо изучить маркировку конденсаторов рис.2 и научиться читать обозначения, можно просто иметь необходимую подобную таблицу под рукой, которая как-бы будет для Вас не плохой подсказкой.

Допустим, нам нужно проверить емкость конденсатора измерительным прибором «мультиметр», конденсатор имеет емкость 47 нанофарад с отклонением в допуске 10% рис.2, первый верхний ряд слева. Для этого, нам необходимо установить прибор в диапазоне измерения емкости от 20 до 200 нанофарад фото №1.

Чтобы не распаивать конденсатор от схемы в зависимости от схемы, обычно распаивается одна ножка конденсатора, я пользуюсь специальным, самодельным приспособлением фото №2. То-есть, это обыкновенные два тонких проводка, на одном конце проводов припаяны два разъема и на другом конце проводов — припаяны два металлических щупа.

Два разъема вставляются непосредственно в гнездо прибора — для измерения емкости фото №3, далее, включаем прибор и подсоединяем два щупа прибора к ножкам конденсатора

Инструкция по ремонту

Сейчас мы рассмотрим основные неисправности, которые можно устранить без особых вложений. Начнем с электронного балласта, ведь в его схеме достаточно много элементов, которые могут выйти из строя и к тому же трубчатые люминесцентные лампы с ЭПРА на сегодняшний день встречаются более часто.

Балласт

Самая распространенная неисправность — это пробой транзисторов. Определить данную поломку можно только, выпаяв из схемы транзисторы и проверив их тестером. В целом транзисторе сопротивление перехода ~ 400-700 Ом. Сгорая, транзистор за собой тянет резистор в цепи базы номиналом 30 Ом.

Также на плате присутствует предохранитель или низкоомный резистор 2-5 Ом, скорее всего его придется заменить, на чем ремонт и закончится. Возможно дополнительно придется поменять диодный мост или его элементы.

Редко встречается пробой пленочных конденсаторов 47n (пол микрофарада) или конденсатора резонанса в цепи накала. Бывали случаи, когда все из выше перечисленного целое и исправно, а светильник не работает, причина кроется в динисторе DB3. Если вы проверили все элементы цепи, то попробуйте заменить динистор.

Возможно решите, что дешевле будет приобрести новый ЭПРА, чем отремонтировать сломанный. Замена пусковой аппаратуры не должна вызывать сложности, ведь схема подключения нанесена на само устройство. При внимательном изучении проста для понимания, L и N это клеммы для подключения к сети 220В.

Также рекомендуем просмотреть видео, на котором наглядно показывается, как самому отремонтировать электронный балласт люминесцентной лампы:

Инструкция по ремонту ЭПРА

Обращаем ваше внимание на то, что по такой технологии можно починить и энергосберегающую лампочку КЛЛ. К примеру, если перегорел один накал, ремонт представляет собой следующий порядок действий:. Ремонт экономки

Ремонт экономки

Стартер + дроссель

Если у вас не зажигается лампа старого образца и вы уверены, что причина кроется именно в ней, первым делом рекомендуем проверить стартер. Проще всего выполнить проверку, имея под рукой рабочий стартер с такими же характеристиками. Однако если для замены нет подходящего устройства, тогда можно осуществить проверку работоспособности, используя лампочку накаливания с патроном. Все достаточно просто — подключаем один провод от патрона напрямую в розетку, а второй через стартер, как показано на фото ниже:

Если лампочка светится не будет, значит причина в нем. Инструкция по замене стартера люминесцентной лампы наглядно предоставлена на видео:

Как заменить стартер?

Дроссель можно проверить мультиметром, прозвонив его обмотку. Если действительно вышел из строя дроссель, то ремонт люминесцентной лампы сводится к тому, что нужно просто поменять дроссель на целый.

Вот перечислены основные неисправности, с которыми лично сталкивались и успешно устраняли. Следуя нашему алгоритму поиск неисправности займет немного времени и вернуть светильник в работу самостоятельно будет пара пустяков. Надеемся, наша инструкция по ремонту люминесцентной лампы своими руками была для вас понятной и полезной! Обязательно просмотрите видео уроки, т.к. в них подробно рассмотрены все этапы, позволяющие починить неработающую лампочку.

Система запуска люминесцентной лампы

Стандартная схема включения люминесцентной лампы выглядит так:

• К одной ветви двойных электродов подаётся питание 220 В. В цепь последовательно включается дроссель и электроды лампы, параллельно стоит компенсирующий конденсатор (для нейтрализации реактивной части сопротивления дросселя).
• Во второй ветке ставится стартер. Он представляет параллельно соединённый контактор и газоразрядную лампочку малой мощности.

Установка люминесцентной лампы

В начальный момент времени, минуя дроссель, напряжение сети прикладывается к стартеру. В результате начинает тлеть газоразрядная лампочка. Ток её сравнительно невелик и составляет 20 – 30 мА. За счёт этого начинается подогрев биметаллического реле, которое в нужный момент замыкается. Тогда напряжение на дросселе начинает стремительно расти, но ток сильно ограничен индуктивным сопротивлением. Постепенно из-за отсутствия тока накала биметаллическое реле остывает, в результате цепь обрывается.

Потом следует резкое перераспределение потенциала по цепи. Наблюдается резкое падение напряжения на дросселе. Обе обмотки его намотаны на единый сердечник, наблюдается резонансный ответный всплеск ЭДС (катушки за счёт направления витков создают складывающийся эффект). Возросшее напряжение пробивает люминесцентную лампу, загорается тлеющая дуга. Это приводит к появлению света. Теперь смотрите, что происходит, когда выгорает электрод:

1. Дуга тухнет, образуется разрыв цепи.
2. Все напряжение оказывается приложенным на стартер.
3. Газоразрядная лампочка зажигается и начинает греть биметаллическое реле.
4. Цепь замыкается, как на старте, потом рвётся.
5. Возникшая ЭДС пытается поджечь люминесцентную лампу, видно, как проскакивает дуга.
6. За счёт краткости момента повышения напряжения вспышка длится мгновение.
7. Все повторяется.

Неисправная люминесцентная лампа моргает. Умные головы догадались постоянно питать её повышенным напряжением (600 В), чтобы дуга не гасла. Понятно, что такой режим считается излишне напряжённым, при подключении по схеме, приведённой в предыдущем разделе, сломанная люминесцентная лампа долго не проработает. Что касается схемы поджига, анализ её проводится так:

1. Ремонт люминесцентных люстр начинается с проверки дросселя. Нужно прозвонить его. Питание отключается, изымать из схемы этот элемент не нужно. Обычно дроссель люминесцентной лампы изготавливается в виде солидных размеров параллелепипеда и имеет два вывода.
2. Компенсирующий конденсатор вряд ли явится причиной поломки, он лишь понижает реактивную часть сопротивления. Допустимо прозвонить на короткое замыкание (если постоянно выбивает пробки).
3. Стартер можно проверить при помощи обычной розетки. Обычно в корпусе имеется окошечко, через которое наблюдают за тлением разряда. В какой-то момент контакты замкнутся. Чтобы это отследить, последовательно со стартером включите обычную лампочку накала. Процесс выглядит так:

• Вначале ничего не происходит.
• Потом лампочка моргает и гаснет.
• Цикл повторяется.

Все это занимает немного времени. Гораздо быстрее, нежели рассказ про ремонт люминесцентных светильников и люстр собственноручно. В результате выполненных мероприятий неисправность окажется локализована.

Проведение ремонта

Если стала известна причина неисправности, необходимо выполнение ремонтных работ по ее устранению.

Ремонт люстр с дистанционным управлением можно выполнить своими руками без привлечения сторонних специалистов

Типичные случаи поломок можно представить следующим образом:

1. Не горят лампы светодиодной подсветки. Требуется проверить балластный конденсатор. Мультиметр переводится в режим «напряжение» и к нему подсоединяется выход конденсатора. Если напряжение нормальное, то дело в последовательном соединении лампочек. Если напряжение отсутствует, меняется конденсатор.
2. Нет включения галогенной лампы или нескольких их штук одновременно. Если из строя вышла одна лампочка, то ее просто меняют. Если перегорело несколько элементов, то причина может крыться в трансформаторе. Его требуется заменить.
3. Нет реакции осветительных элементов при поступлении сигналов от пульта, но выключателем они в работу приводятся. При исправности батарейки можно попытаться протереть обезжиривающим составом поверхность платы пульта. Можно провести замену транзистора или шифратора.
4. Нет включения люстры. При этом причина может крыться в реле управления. Его работоспособность проверяется мультиметром. Если оказывается, что причина кроется именно в нем, то его требуется заменить.

Для определения неисправности люстры с пультом управления используется обычный мультиметр

Нетрудно видеть, что при наличии определенных знаний в области электротехники неисправную люстру с пультом управления можно вполне отремонтировать собственными силами. Для этого не требуется каких-либо существенных финансовых затрат.

Принцип работы и некоторые особенности устройства

Невозможно приступить к профилактическим мероприятиям или устранению неисправностей, тщательно не изучив все характеристики и принцип рабочего процесса люминесцентного осветительного прибора. Для начала определимся с источником светового излучения – это лампа, которая состоит из колбы U-образной или цилиндрической формы с удаленным из нее воздухом. Внутренняя часть заполнена парами инертного газа и ртути. Нити накаливания, с расположенными на них парами контактов, размещены по краям колбы.

Лампа газоразрядного типа с параллельно включенным помехоподавляющим конденсатором служит в качестве стартера для выполнения запуска. Замыкание контактов происходит во время подачи напряжения. Этот процесс возникает из-за появления тлеющего разряда в пространстве между электродами. Важный нюанс – как минимум один из этой пары элементов должен быть биметаллическим. Разряд приводит к нагреванию электродов, и они замыкаются. Все происходящее при желании можно увидеть через окно осмотра в корпусе.

Протекание тока происходит в следующем порядке – через последовательно соединенные нити, контакты и дроссель. Начинается образование свободных электронов на покрытых особым составом нитях. Происходящее получило название термоэлектронной эмиссии. Появившиеся элементы способствуют возникновению свободных зарядов внутри прибора, которые в состоянии поддерживать прохождение тока. В дросселе имеется индуктивное сопротивление, ограничивающее прохождение тока в нитях во время разогрева.

Процесс появления в дросселе ЭДС самоиндукции выполняется после того, как электроды остынут и разомкнутся. Стремительный разгон электронов и возникновение их движения происходит благодаря сочетанию напряжения сети с импульсом высокого напряжения. Ионизация молекул инертного газа – следствие процесса их столкновения с образовавшимися электронами. В итоге образуется очень устойчивый разряд, с ограниченным индуктивностью дросселя током.

Вывод стартера из рабочего состояния выполняется его шунтированием загоревшейся лампой. Иногда встречается ситуация, когда загорание не произошло. В подобных случаях происходит циклическое повторение всего процесса до того момента, когда выполнен запуск или выхода из строя какого-либо компонента. Фильтрация и устранение помех при эксплуатации – обязанность имеющегося в схеме конденсатора. Он подключается параллельно клеммам сети.

Взаимодействие компонентов лампы дневного света

Чтобы люминесцентная лампа заработала, недостаточно просто подключить ее к электрической сети 220 вольт, как это делается с обычными лампочками накаливания. Запуск осуществляется с помощью специальных балластов, которые могут быть электромагнитными (Empra) или электронными (электронные балласты). Эту функцию должен знать каждый, кто собирается ремонтировать люминесцентную лампу самостоятельно.

Электромагнитные устройства хоть и устарели, но до сих пор используются во многих светильниках. Они характеризуются низким КПД, шумом и мерцанием при работе из-за низкого коэффициента пульсаций. Их использование до сих пор объясняется дешевизной, надежностью и простотой ремонта.

Работа ЭМПРА осуществляется по определенной схеме. Чтобы зажечь лампочку, нужно пробить ее внутреннюю газовую среду. Для этого с помощью накопителя энергии — дросселя создается импульс высокого напряжения. Однако этой схемы недостаточно, чтобы лампа заработала и начала гореть. Необходим предварительный нагрев электродов для последующего разряда и создания тлеющего разряда.

Решение этой проблемы осуществляется с помощью пускателя, включенного параллельно лампе. Это устройство выполнено в виде небольшой стеклянной колбы, внутри которой находятся контакты в виде биметаллических пластин.

При подаче напряжения они находятся в холодном закрытом состоянии и через них к катушкам начинает течь ток. В процессе подачи тока биметаллические контакты нагреваются и размыкаются. Энергия, накопленная в индукторе, поддерживает ток до тех пор, пока газообразная среда не разрушится. После этого люминесцентная лампа начинает гореть сама без посторонней помощи.

Электромагнитные устройства являются наиболее распространенной причиной неисправностей. Электронное оборудование обеспечивает лучшую производительность и не так часто ломается. Как правило, такое устройство полностью выходит из строя и подлежит полной замене. Ремонт электронного балласта люминесцентной лампы осуществляется по собственной схеме, путем последовательной проверки всех компонентов.
