Как сделать настольную лампу своими руками
Настольные лампы — далеко не самые необходимые приборы для освещения. Однако именно благодаря им обстановка становится комфортной и уютной. Среди остальных элементов освещения настольные лампы являются самыми простыми в установке, компактными, лёгкими и универсальными. Необязательно для добавления такого приспособления в интерьер нужно отправляться на поиски по магазинам. Можно добавить оригинальности и создать уникальный в единственном экземпляре прибор или прибегнуть к реставрации старой лампы. О том, как сделать настольную лампу своими руками, можно узнать из статьи.
Поломка лампы или плохой контакт
| Причина | Решение |
|---|---|
| Поврежденный кабель | Замените поврежденный кабель лампы на новый. Для этого отсоедините старый кабель от разъема лампы и припаяйте новый кабель, убедившись, что провода правильно подключены. |
| Плохой контакт в разъеме | Проверьте разъем лампы на наличие загрязнений и окисления. Очистите разъем с помощью специального контактного спрея или изопропилового спирта. Если контакты сильно окислены, можно использовать мелкозернистую наждачную бумагу для удаления окислов. |
| Перегрев проводов | Если провода лампы перегреваются, это может приводить к плохому контакту. Проверьте, не перегревается ли лампа из-за слишком высокой мощности лампочки. Убедитесь, что используемая лампочка соответствует максимальной мощности, указанной на основании лампы. Если это не помогает, возможно, требуется замена проводов лампы на более прочные. |
| Неисправный выключатель | Проверьте работу выключателя лампы. Если он работает некорректно или не работает вообще, возможно он требует замены. Замените выключатель на новый, соблюдая правильные соединения проводов. |
Устранение плохого контакта или поломки лампы в большинстве случаев можно выполнить самостоятельно. Однако, если вы не уверены в своих навыках или причина поломки лампы неясна, рекомендуется обратиться к специалисту.
Что делать, если лампочка в люстре не горит
Основные типы неисправностей для старых светильников касаются совместимости. Если вкрученная энергосберегающая лампа не хочет работать, готовьтесь подумать о починке люстры. Откроем секрет: нельзя давить. Не пытайтесь с силой вернуть лампочку в патрон: её цоколь, изготовленный из мягкого металла, легко порвётся. У галогенных специально сделаны круговые контакты, чтобы нельзя было нанести повреждения.
Попробуйте: галогенные лампочки вращаются бесконечно. Они доходят до предела, потом стекло начинает проворачиваться относительно цоколя. Дело в контактах. Резьба новых лампочек нарезана короче – не достают до донышка. Ремонт потолочной люстры сводится к работе с контактами
Обратите внимание: выключатель в нерабочем положении, фаза не должна выходить на патрон. В противном случае нужно отключить автомат защиты (пробки) в подъездном щитке:
- Центральный контакт отвёрткой отгибается вверх. Контактная площадка должна стоять под углом, а не строго вертикально.
- Луновидный контакт доработать сложнее. У старых люстр обычно стоит вертикально. Хоть один лепесток нужно аккуратно (на полмиллиметра) задрать, нажимая по направлению к периферии патрона. Иногда загнутые концы чуть выпрямляют.
Смысл мероприятий – в обеспечении электрического контакта между цоколем лампы и патроном. Обычно требуется не более трёх примерок. Не ломайте края патрона. Ремонт потолочного светильника может привести и к необходимости замены патрона, но это крайняя мера.
Варианты создания настольных ламп из дерева
Все чаще в оформлении современных интерьеров предпочтение отдаётся натуральным материалам и эко-стилю. Не отстают и светильники. Деревянных настольных ламп существует огромное количество, но гораздо приятнее создавать для своего интерьера декор самостоятельно, особенно если есть интересные идеи и навыки работы с деревом.
Очень простой и оригинальный способ создать светильник — использовать полено и светодиодные лампочки в ленте. Небольшое бревно нужно распилить на круглые равномерные пласты и проделать по центру в каждом небольшое отверстие для основания. В центр вставляется трубка со светодиодной лентой, а сами пласты бревна располагаются друг над другом на расстоянии, через которое и будет проникать свет.
При умении хорошо владеть лобзиком или электрической пилой можно создать из приличной части бревна любую фигуру, предмет или очертания персонажа. Останется только отшлифовать сделанную основу, провести шнур, вставить лампочку в патрон и при желании сделать абажур.
Ещё более простой способ создания изящной эко-лампы — насобирать одинаковых по размеру палочек и закрепить их ровно или наискосок на старый каркас лампы. Абажур при желании тоже можно обновить.
Вопрос, как украсить лампы из дерева даже не будет возникать. Ведь такие изделия сами по себе будут являться украшением интерьера.
Абажуры из пластиковых ложек или вилок
Используя нехитрые приемы и несколько упаковок одноразовых ложек или вилок? можно создать отличный оригинальный светильник, который украсит ваш интерьер. Подобные абажуры можно использовать практически в любом помещении — на кухне, в прихожей, на балконе, и даже в спальне.
Для изготовления такого светильника понадобятся следующие материалы и инструменты:
- несколько наборов одноразовых ложек (столовых или чайных — все зависит от желаемого размера изделия);
- пластиковый 5-литровый баллон;
- ножницы;
- клей-пистолет или монтажный универсальный клей для пластиковых изделий.
Порядок работы:
- У баллона отрезать нижнюю часть (донышко) и обезжирить поверхность.
- У пластиковых ложек аккуратно отломать (или отрезать) кончики.
- С помощью клеевого пистолета приклеить ложки к баллону рядами, начиная с низа.
- Затем сделать ободок и приклеить его сверху.
- Через отверстие сверху продеть шнур с патроном и вкрутить лампочку.
При желании ложки можно окрасить любым цветом. Таким образом можно сделать плафон для торшера, настенного или подвесного светильника.
Кроме ложек можно также использовать для абажура одноразовые вилки или ножи — светильник будет немного другим, более легким и изящным:
Или из пластиковых стаканчиков:
Прежде чем приступать к ремонту
Если настольная лампа сломалась – первым делом нужно отключить ее от электропитания, вынуть штепсель из розетки. Все ремонтные работы, включая осмотр, проводить нужно на полностью отсоединенной от электросети лампе. Ведь в случае пробоя изоляции оголенные провода могут контачить с металлическими элементами корпуса светильника, и т при касании вы получите удар током.
Не следует прикасаться сразу после отключения лампы к ее металлическим частям, это небезопасно. Конденсаторы сохраняют некоторое время статический заряд, и при нарушении изоляции под напряжением может оказаться корпус изделия. Нужно дождаться разряжения конденсаторов! Отсутствие тока на выключенном светильнике проверяется вольтметром, и лишь после этого можно приступать к ремонту.
Типовая конструкция настольного светильника.
Если в светильнике используется лампа накаливания, важно помнить – при работе она разогревается и может нагревать близлежащие элементы, в том числе металлический абажур. Дождитесь остывания лампы во избежание ожогов при касании
По этой причине в настольных лампах не используются лампочки более 60 Вт мощности.
Следует осторожно обращаться с лампочкой при ее выкручивании, она может треснуть в руках. Не нужно чересчур туго закручивать лампочку в патрон – выкрутить ее после длительной эксплуатации в режиме высоких температур будет непросто, зачастую это заканчивается поломкой патрона
Полезные советы
Несколько практических советов по ремонту лампы:
- Не стоит давить на лампочку при вкручивании ее в патрон. Цоколь сделан из пластичного металла, деформирующегося под давлением. Однако у галогенных лампочек контакты круговые, поэтому их сложно повредить.
- Галогенные лампы бесконечно проворачиваются. С определенного момента при вращении стекло начинает прокручиваться относительно цоколя. Проблема заключается в контактах. У новых ламп резьба сделана более короткой и не достает до дна.
- Если переключатель находится в выключенном положении, фаза не должна направляться на контакты патрона. Если это не так, нужно выключить защитный автомат в электрощите (в подъезде).
Для создания контакта между лампой и цоколем выполняют следующие действия:
Центральный контакт отворачивают вверх с помощью отвертки. Контактная площадка должна находиться под углом, а не по вертикали.
Луновидный контакт обычно расположен вертикально
Любой из имеющихся лепестков осторожно приподнимают (хотя бы на миллиметр), делая упор в сторону периферии патрона. Отогнутые концы слегка распрямляют.
Чаще всего хватает двух-трех примерок, чтобы лампа включилась
Особое внимание следует уделять сохранности краев патрона, иначе его придется менять
http://mebel-expert.info/abazhur-dlya-nastolnoj-lampy-svoimi-rukami/http://superdom.ua/house/lifehack/1003-kak-samostoyatelno-otremontirovat-nastolnuyu-lampuhttp://profazu.ru/svet/light/nastolnaya-lampa-svoimi-rukami.htmlhttp://www.asutpp.ru/remont-nastolnoy-lampy-svoimi-rukami.htmlhttp://220.guru/osveshhenie/svetilniki/remont-nastolnoj-lampy.html
голоса
Рейтинг статьи
Преимущества и недостатки ЛЛ
ЛЛ представляет собой газоразрядный источник света с высокой степенью светоотдачи за счет прохождения электрического тока через газонаполненную стеклянную колбу. В быту и на работе применяют ртутные лампы низкого давления, представляющие собой стеклянную трубку, запаянную с обоих концов, с внешними контактами. Изнутри поверхность стекла покрыта тонким слоем люминофора, а сама трубка заполнена инертным газом, аргоном и парами ртути.
Но в отличие от обычных ламп накаливания, для их работы требуется дополнительное балластное оборудование – дроссель и стартер.
Поэтому использование люминесцентных ламп имеет свои плюсы и минусы.
Среди преимуществ:
- Имеют хорошую светоотдачу и более высокий КПД (чем лампы накаливания);
- Свет не узконаправленный, а более рассеянный;
- Большое разнообразие цветовых оттенков излучаемого света;
- Отличаются длительным сроком службы (от 2 000 до 20 000 часов непрерывной работы) при условии не более пяти включений в сутки.
Из минусов можно отметить:
- Из-за использования паров ртути они имеют высокую химическую опасность;
- Неприятный для глаз спектр излучения, способный вызвать искажение цветопередачи;
- Само люминофорное покрытие со временем стареет, вызывая снижение светоотдачи, что также приводит к снижению эффективности;
- Работающий осветительный прибор мерцает с удвоенной частотой сетевого напряжения;
- Наличие дополнительных балластов: дросселя и стартера. Из-за большого количества подключений вспомогательных устройств снижается надежность в эксплуатации;
- Сами лампы имеют достаточно низкий коэффициент мощности.
Проверка элементов лампы
Если после включения светильника лампочка работает неправильно, необходимо выяснить причину такого поведения. Перед тем как приступить к ремонту требуется убедиться, что причина неисправности именно в светильнике.
Проверяем присутствие напряжение и работоспособность выключателя. Это легко сделать, имея пробник наличия напряжения в электрической сети. Когда точно станет известно, что проблема в источнике света, в первую очередь потребуется выяснить какие элементы нуждаются в ремонте. Это может быть как сама колба, так и пусковое устройство.
Вот перечень основных неисправностей и причин вызвавших их.
- Нет никакой реакции на включение. Требуется проверить лампу и дроссель, а также место крепления лампы в патроне.
- Лампа не загорается в середине. Неисправен стартер или высоковольтный конденсатор.
- Лампа не включается, слышен посторонний звук. Неисправность в дросселе.
- Нарушение в оттенке свечения источника. Изменения в люминесцентном слое колбы.
- При включении происходит мигание, эффект стробоскопа, запуска нет. Причиной может быть стартер или плохой контакт в патроне.
- Устройство светит тускло и в оранжевом спектре. Нарушение герметичности колбы, лампу необходимо как можно быстрей утилизировать.
- Края колбы чёрного цвета. Необходимо поменять лампу.
Проще всего можно осуществить проверку путём замены лампы и стартера на заведомо исправные. Проведение такой работы не должно составить труда. В случае если замены нет, придётся проверять исправность с помощью тестера. Если после замены лампа всё так же не работает, то поломка в дросселе.
Проверка дросселя
Первым сигналом, что неисправность в дросселе, будет периодическое моргание света лампы, или визуально можно будет наблюдать за распространением разряда в середине колбы. Для проверки нам понадобится любой мультиметр с функцией прозвонки или измерения сопротивления.
Переключив тестер в режим прозвонки, необходимо дотронутся щупами до выходов обмоток дросселя. Если на экране горит цифра один, или когда стрелочный прибор показывает бесконечность, то обмотка находится в обрыве. Сопротивление исправного дросселя составляет около 40 Ом. В случае отображения нулевого сопротивления или порядка нескольких Ом, делаем вывод, что произошло межвитковое замыкание.
Аналогично можно проверить на короткое замыкание стартер, конденсатор и другие электронные части схемы.
Необходимо отметить, что в случае замены дросселя своими руками необходимо обратить внимание на соответствие мощностей лампы и дросселя
Проверка стартера
При этом используется ручное замыкание контактов через кнопку, т. е. имитация работы пускателя. Сначала замыкается кнопка S1, а далее включаем и через секунду отключаем линию кнопкой S2, т. е. имитируем работу стартера
В этом случае необходимо соблюдать осторожность, так как напряжение на кнопке будет превышать входное сетевое равное 220 в
Проверка люминесцентной лампы
Саму лампу (колбу), можно проверить используя схему подключения без стартера или установкой её в исправный светильник.
В таком виде, схема позволяет использовать обычную лампочку накаливания в качестве ограничителя по току. Проверяемая лампа подключается последовательно с выпрямителем. Так как питание осуществляется с использованием постоянного тока, то это вызывает быстрый износ электродов. Хотя, в таком подключении яркость излучения будет заметно ниже, чем при нормальном включении, всё равно, возможно оценить состояние лампы. Мощность лампочки выбирается от 40 Вт, диоды и конденсаторы берутся с запасом по напряжению.
Используя тестер, можно убедиться в целостности контактной пары в самой колбе. Для этого необходимо замерить сопротивление между её выводами. В рабочем состоянии оно должно составлять порядка нескольких Ом.
Как отремонтировать настольный светильник
Оригинальное дизайнерское решение настольного светильника зачастую определяет его цену и популярность на рынке. Всем хочется, чтобы выбранное изделие служило безотказно и долго. Однако техника есть техника, рано или поздно могут случиться поломки и приходится думать, как починить лампу.
В таких случаях не обязательно нести светильник в мастерскую. Если есть хотя бы школьные понятия об электротехнике и умение держать в руках отвертку с пассатижами, большинство неисправностей можно выявить и починить самостоятельно в домашних условиях. Как это сделать — расскажем в статье.
( 1 оценка, среднее 5 из 5 )
Причины и основания для списания материальных ценностей
Неисправен выключатель, включающий одну или несколько ламп:
Выскочили из зажимов или обгорели провода в патроне, выключателе, автомате,
Лампа не касается контактов в патроне:
• если контакты отогнулись, то подогнуть контакты
• если контакты обгорели или отломились, то заменить патронПерегорание электрической лампочки:
1. Заменить электрическую лампочку.
2. Если замена лампы накаливания не дает положительного результата, причинуследует искать в патроне:
а) необходимо проверить, есть ли касание цоколя с центральным контактом;
б) при необходимости центральный контакт необходимо немного отогнуть;
в) при плохом контакте возможны приваривание цоколя лампы к патрону, недопус тимый перегрев лампы, патрона, светильника и подводящих проводов;
г) при наличии механических поломок контактных стоек, обгорании пластмассовыхкорпусов, наличии трещин и сколов патрон необходимо заменить на исправный.
Лампы накаливания не выворачиваются из патрона:
Лампы накаливания часто не выворачиваются из патрона из-за того, что заржавел цоколь или приварился центральный контакт. Применение большого усилия приводит к отрыву цоколя. Для устранения неисправности необходимо:
• обесточить электросеть, вывернув предохранительные пробки или отключив авто матические включатели;
• обмотать колбу в несколько слоев толстой тряпкой, чтобы не порезать руку, если колба лопнет, и попытаться вывернуть лампу;
• в итоге лампа или выворачивается, или у нее срывается баллон, а цоколь остается в патроне.
Баллон лопнул, а цоколь остался в патроне;
• для выворачивания цоколя из патрона прибегнуть к помощи плоскогубцев;
• край цоколя, выступающий из патрона, захватить плоскогубцами и, придерживая патрон рукой, вывернуть цоколь, вращая его плоскогубцами против часовойстрелки;
• если не удается вывинтить цоколь плоскогубцами, патрон придется разобрать.
Ремонт шунтированием
Проще всего это сделать при помощи капельки олова. Кто-то припаивает сюда тоненький проводок или даже накладывает кусочек фольги.
Но все это сложнее и менее надежно.
Поэтому берете паяльник, подносите олово и капаете на место, где раньше стоял светодиод.
А если нет под рукой паяльника, что делать в этом случае?
Возьмите олово, которое продается в виде тонкой проволоки на катушке, разогрейте его “реактивной” газовой зажигалкой и капните на контактную площадку.
Если нет в наличии ни паяльника, ни олова, можно попробовать капнуть токопроводящий клей.
Весь ремонт со вскрытием лампы займет у вас не более 5 минут. Для проверки работоспособности можете не ставить колбу на место, а прямо так вкрутить лампочку в патрон и включить свет.
Особой разницы в свечении вы даже не заметите.
Ремонтные работы
Ремонт проблескового светового прибора производится в следующей последовательности:
- Проверяем напряжение в сети и качество контактов.
- Меняем лампочку на правильную.
- Если лампа продолжает мигать, меняем стартер на лампы ЭМПРА, проверяем дроссель. В случае электронных балластов электронный балласт необходимо отремонтировать или заменить.
Для проведения ремонтных работ вам понадобится определенный набор инструментов, включающий в себя паяльник, мультиметр и отвертки. Очень хорошо, если кроме инструмента есть хотя бы базовый набор знаний в электротехнике.
Электромагнитный балласт
Для ремонта устройства с ЭМПР выполните следующие действия:
- Проверка конденсатора. Они используются для уменьшения электромагнитных помех и компенсации недостатка реактивной мощности. В некоторых случаях неисправность связана с утечкой тока в конденсаторах. Эту причину необходимо устранить в первую очередь, чтобы избежать ненужной замены довольно дорогого конденсатора.
- Мы вызываем электромагнитный балласт, чтобы найти неисправность. Если в мультиметре есть возможность измерения индуктивности, ищем цепь между витками исходя из характеристик дросселя. Перематывать балласт своими руками не стоит, это очень трудоемкая операция. В связи с этим проще поменять балласт или установить электронный аналог. Необходимый электронный балласт можно приобрести в магазине или достать из неисправной лампы.

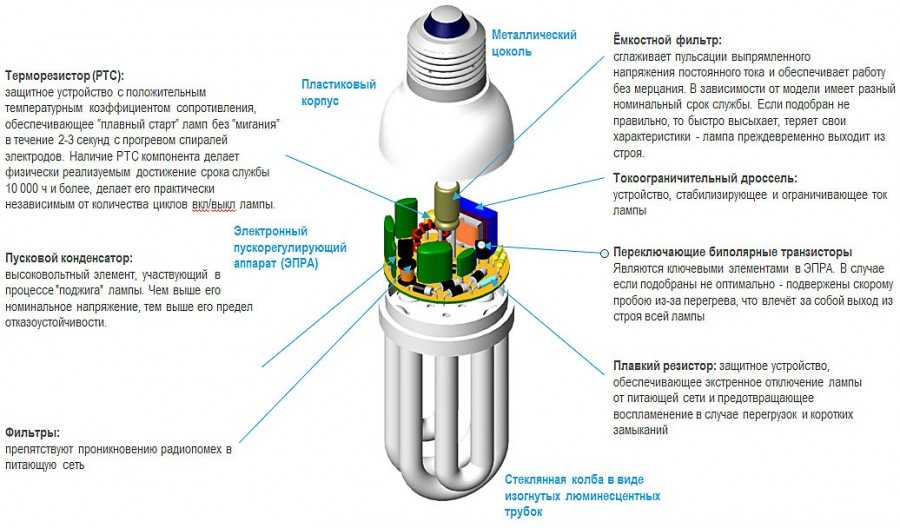

Электронный балласт
Схемы электронного балласта различаются в зависимости от производителя. Однако принцип их действия ничем не отличается друг от друга: нити накала характеризуются определенной индуктивностью, что позволяет использовать их в автоколебательном контуре. Схема включает конденсаторы и катушки, имеет обратную связь с инвертором, который состоит из мощных транзисторных ключей.
При нагреве нитей увеличивается их сопротивление, изменяются параметры колебаний. Реакция инвертора заключается в подаче напряжения на лампочку. Происходит шунтирование тока через ионизированную газовую среду от напряжения на нитях, в результате чего свечение уменьшается. Обратная связь инвертора с автоколебательным контуром позволяет управлять током в лампочке.

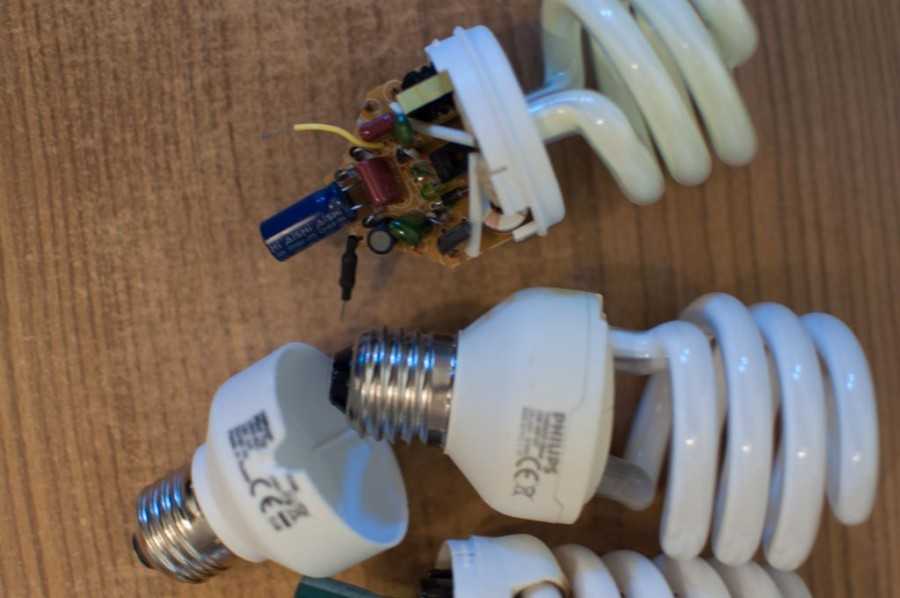

Ремонт электронного балласта
Для диагностики состояния ЭПРА в условиях мастерской используют осциллограф, генератор частоты или другое измерительное оборудование. Если ремонт осуществляется в домашних условиях, поиск проблемы осуществляется путем визуального осмотра электронной платы и последовательного поиска поврежденного компонента с помощью подручных измерительных приборов.
Во-первых, проверьте предохранитель (если есть). Перегоревший предохранитель часто является причиной выхода лампы из строя. Это происходит при скачке напряжения. Предохранитель перегорел из-за неисправности балласта.
Причиной неисправности может быть практически любой элемент балласта, включая конденсатор, резистор, транзистор, диоды, дроссели и трансформаторы. На проблему указывает почернение электронных компонентов из-за износа.
Работоспособность системы проверяется мультиметром. Чтобы управление было качественным, рекомендуется разобрать систему на части, выпаяв из платы необходимые компоненты. Когда детали соединены вместе, могут быть получены ложные результаты измерений. Без пайки можно получить только надежные индикаторы неисправности.
Обнаруженные дефектные детали подлежат замене
Пайка полупроводников (диодов и транзисторов) должна производиться очень осторожно, так как эти компоненты легко выходят из строя после перегрева

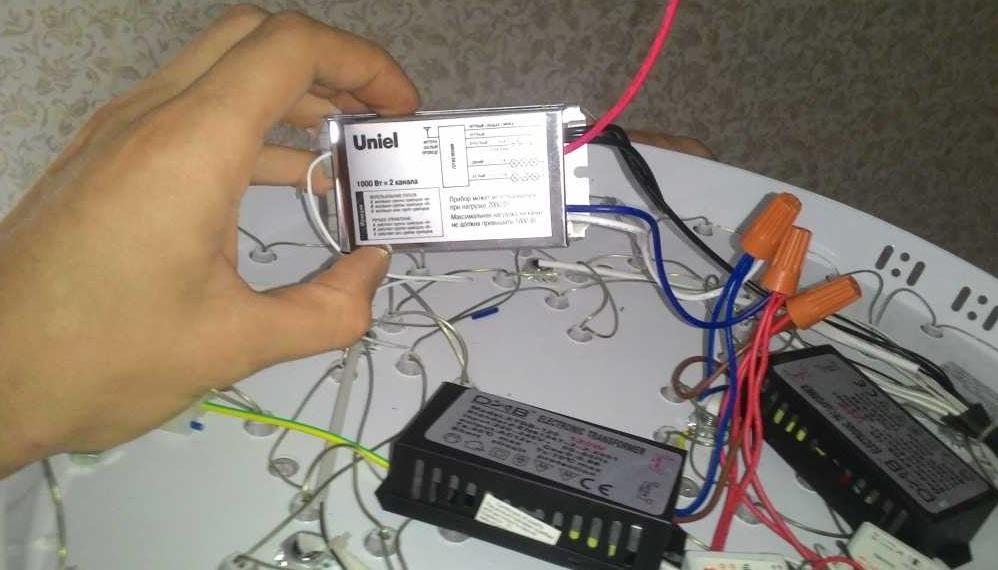

Устранение поломок светильников с дистанционным управлением
Люстра такого типа намного сложнее обычных моделей, поэтому и ремонтировать ее приходится по-другому. Если оборудование не включается, первое, что нужно сделать, это заменить батарейки в пульте, часто проблема именно в этом. Если замена батарей не помогла, выполните ремонт следующим образом:
- Аккуратно снимите люстру с потолка и подготовьте ее к осмотру. Сначала выберите блок питания с подходящим напряжением и подключите к контактам, а затем включите технику с помощью пульта дистанционного управления. Если работает, то нужно искать проблему с проводкой. Когда люстра не зажглась, но был слышен тихий щелчок, скорее всего, контроллер исправен.
- Контроллер проверить легко, для этого нужно его отсоединить от контроллера и подать напряжение напрямую. Если лампа работает, то проблема в контроллере. Когда свет не появился, нужно купить контроллер. У них примерно одинаковые характеристики, главное учитывать количество каналов управления.
- Когда драйвера нет, а нужно использовать люстру, можно отсоединить провода от ламп и драйверов и подключить их напрямую к клеммнику. Затем вы будете использовать оборудование стандартного настенного выключателя.
- Поиск других неисправностей следует проводить так же, как описано выше, при замене светодиодов разницы нет.
Следы перегрева на корпусе контроллера.
Ремонт светодиодной лампы своими руками под силу каждому, кто разбирается в простейших схемах и умеет пользоваться паяльником. Главное, следить за тем, чтобы не использовать детали, не соответствующие характеристикам вышедших из строя.
Ремонт
Причины неисправностей и ремонт люминесцентных ламп
Самой частой причиной поломки ламп такого типа является потеря контакта, которая в ряде ситуаций провоцирует собой перегрев закрытого светильника, а как итог – разрушение разъемов и пластмассовых элементов крепления.
Довольно часто у таких ламп наблюдается перегорание дросселя. Определить наличие именно этой причины поломки можно даже при визуальном осмотре – потемнение цвета, клемма находится в расплавленном состоянии.
Изредка отмечается поломка кабелей – из-за вибрации осветительного прибора возле ламподержателя или дросселя отламывается жила. В этой ситуации ремонтные работы заключаются в восстановлении контакта.
В результате можно выделить, что следуя инструкции, предписанной для ремонта такого типа ламп, можно значительно снизить свои растраты, отказавшись от приобретения нового оборудования.
