Ищем проблему и производим ремонт люстры с дистанционным управлением дома

Профилактика неисправности

Освещение в холодильнике прослужит намного дольше, если придерживаться простых правил:

Контролируйте влажность в камере. Капли влаги, конденсат наносят ущерб электронному оборудованию. Портятся контакты и проводка в камере.
Подключайте технику только в заземленную розетку, через автомат УЗО

Это поможет избежать перепадов напряжения.
При покупке холодильника обратите внимание на тип освещения. Светодиодная подсветка самая надежная и долговечная.

Как видите, произвести замену лампочки просто. Будьте внимательны к своей технике, соблюдайте правила эксплуатации и установки.

Популярные неисправности

Во время эксплуатации люстры, которая управляется с помощью дистанционного пульта управления, могут возникать различные неисправности, в частности:

  • У комбинированных люстр не включается какая-то из групп ламп – светодиодная или галогеновая.
  • Вышел из строя электронный переключатель для люстры.
  • Невозможно включить осветительный прибор при помощи пульта.
  • Включить люстру не получается никаким способом.

На каждый из перечисленных вариантов могут влиять несколько причин поломки. Исходя из этого, как было описано выше, потребуется отыскать источник неисправности, а потом только приступать к ремонту. Выявить вышедшие из строя элементы, которые установлены в люстре, поможет мультиметр.

При использовании пульта не включается люстра

Причины неисправности и их устранение:

  1. Необходимо удостовериться в исправности батарейки в самом пульте. Это можно сделать при помощи мультиметра или обычного тестера. Если батарейка негодная, ее стоит заменить на новую и заново проверить работоспособность пульта.
  2. Если после таких действий пульт все равно не работает, необходимо проверить работоспособность его кнопок через камеру телефона. При нажатии на кнопки будет видно белое пятно на экране телефона. Если кнопки не работают, их можно попробовать отремонтировать или частично заменить. При невозможности ремонта придется купить новый пульт, но есть загвоздка – в комплекте к нему идет приемник. Его замена – довольно трудоемкое занятие.

Схема подключения указана на самом электронном трансформаторе

  1. Проверив батарейки и кнопки пульта дистанционного управления и убедившись в том, что все исправно, следует проверить приемник сигнала. Если поломка заключается в нем, тогда его нужно будет приобрести, но в таком случае купить придется и пульт тоже.

Кнопки чаще всего выходят из строя путем засорения их контактов. Поправить такую мелочь можно следующим образом:

  • Необходимо тщательно вытереть контакты микросхемы от грязи, слегка зачистить и убрать заводскую смазку. Теперь нужно приготовить размельченный в порошок графит. На контакты нанести супер-клей и посыпать его порошком. После этого можно собрать пульт.
  • Если отсутствует графит, можно применить фольгу, не пропускающую электрический ток.

При неисправности приемника радиосигнала понадобится покупка нового пульта, а также блока управления, которые настраиваются на одну частоту. Обычно в комплекте прилагается схема подключения и ремонт люстры с пультом управления, согласно ей, становится несложным. Просто нужно следовать рекомендациям в предоставленной инструкции.

Действия при частично неработающих лампах в люстре

Как отремонтировать люстру с пультом в таком случае? Порядок ремонтных работ будет кардинально отличаться и выглядеть таким образом:

  • При перегорании галогенных ламп потребуется обесточить светильник и заменить негодные лампы.
  • Если светодиодная подсветка не включается, значит, вышел из строя минимум один светодиод. В таком случае оптимальным будет замена всей ленты.
  • При нормальной работе галогенок и светодиодной ленты нужно проверить на целостность трансформатор. Для этого потребуется откинуть подключаемые к нему провода и мультиметром замерить на выводах присутствие напряжения. В случае неисправности замените на аналогичную модель.

Лампочки светят при шевелении светильника

Люстра не загорается при помощи пульта дистанционного управления и настенного выключателя, но при шевелении рукой осветительного прибора лампы изредка мигают. Дело в том, что присутствует слабый контакт в том месте, где соединяются провода люстры с питающим кабелем. Такое может произойти, если подключение люстры с пультом выполнял неопытный электрик и делал это небрежно, или установлены некачественные клеммники. Устранить это просто. Потребуется снять питание с люстры, зачистить все контакты и заново выполнить переподключение.

Люстра совсем не функционирует

После возникновения такой ситуации необходимо поступить следующим образом:

  • Нужно замерить наличие напряжения в питающей сети. Для этого потребуется вольтметр, мультиметр или обычный контакт.
  • При наличии питания стоит убедиться в исправности самих ламп. Нерабочие стоит поменять на новые.
  • Необходимо проверить наличие короткого замыкания между фазным и нулевым проводами или элементами внутри люстры.

Довольно качественные люстры с пультом дистанционного управления, которые

Поиск проблемы

Вначале ищут источник проблемы, из-за которой люстра пришла в неисправное состояние.

Выключатель

Если лампы исправны, но освещение не работает, первое, что нужно проверить, — выключатель. Чаще всего причина поломки в выгоревших контактах, из-за чего электричество не попадает на патроны осветительного прибора. После разборки выключателя осматривают проводники как на входе, так и на выходе. Также проверяют состояние контактов. В ходе ремонта зачищают контакты до металлического блеска и собирают корпус в обратном порядке.

Кроме внешнего осмотра, следует проверить наличие тока, подводимого к корпусу. Также проверяют, имеется ли напряжение дальше по цепочке — непосредственно до люстры. Проверку осуществляют при помощи отвертки-индикатора. Светильник работает нормально, когда после касания отверткой к клемме загорается световой диод рукоятки.

Бывает так, что не работает только одно гнездо. При этом проверка выключателя показывает его исправность. Проблема заключается в патронах или качестве проводки.

Лампочки

Вначале проверяют физическую целостность вольфрамовой нити (речь о лампочке накаливания). Достают лампу из патрона и на свету проверяют ее на наличие обрыва нити. Целая нить указывает на исправность.

Также следует протестировать целостность цепи. Для этого понадобится мультиметр. Один из щупов устройства устанавливают на резьбу, а второй — на торец источника освещения. Движение стрелки прибора свидетельствует об исправности лампы. Остающаяся без движения стрелка указывает на необходимость замены лампочки.

В случае со светодиодной лампой тоже осуществляется прозвон мультиметром. Случается, что один из диодов в последовательной цепи вышел из строя, из-за чего не работает вся люстра.

Электропроводка

Причиной отсутствия свечения люстры может быть неисправность проводки. Следует проверить наличие напряжения. Для этого демонтируют светильник, чтобы получить доступ к отведенным от распредкоробки проводникам. Проверку напряжения выполняют с помощью индикаторной отвертки.

В случае со старой электропроводкой из алюминия часто встречается нарушение целостности проводов. При переломленном проводе происходит обрыв контакта. Исправляют положение путем наращивания старого провода, чтобы подключить его к корпусу люстры. Однако более надежный вариант — замена проводки на современную.

Выясняем причины поломки

Люстры с пультом управления чаще, чем другие осветительные устройства подвержены поломкам. Самая простая причина связана с севшей батарейкой. Более серьезные причины обусловлены неисправным блоком питания либо из выходом из строя контролера и программной платы.

Вид люстры с пультом управления сзади, видны блок управления, антенна, трансформаторы

Неисправность устройства можно определить по следующим признакам:

  • Сигнал подается, а лампочки не горят.
  • Устройство не работает при отдельных режимах освещения. Иногда происходит самопроизвольное отключение.
  • Не происходит переключение режимов пультом, но при ручном переключении все функционирует исправно.
  • Происходит самостоятельное переключение режимов, а люстра при этом мигает.

Такие поломки могут наблюдаться часто, но редко проявляются все вместе. При этом требуется заменить 1 или 2 элемента.

Различные виды лампочек группируются с помощью отдельных блоков. Они могут соединяться воедино контролером. Если батарейка исправна, но люстра не функционирует, пытаются запустить ее выключателем. Если попытка закончилась неудачей, то причина кроется в контролере. Необходимо в этом случае проверить и его работоспособность.

Иногда контролер запускает какой-то отдельный модуль. Например, работают только светодиоды. Галогены при этом не загораются. Проверяются все контакты и качество их закрепления. Затем тестированию подвергается работа блока питания и трансформаторных элементов. Бывает так, что в люстру устанавливаются слишком мощные, не подходящие для нее лампы, из-за чего трансформаторы могут не работать.

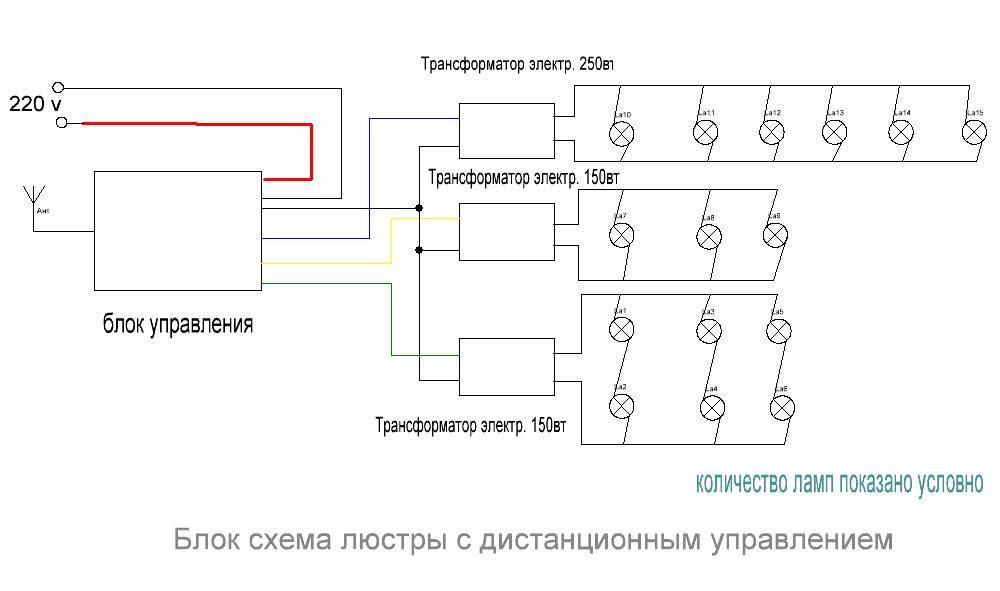

Люстра с дистанционным управлением имеет более сложную блок-схему, чем обычный осветительный прибор

На последнем этапе проверяются сами светодиоды. Иногда они перегорают в полном составе. Это бывает в ситуациях, при которых нестабильно напряжение либо случился его резкий перепад. Причиной их выхода из строя могут стать неполадки в блоке питания или трансформаторе.

Устройство люстры с пультом

Самый главный вопрос – для чего люстре пульт, если есть выключатель? И нужен ли выключатель вообще, если есть пульт? В данной части статьи отвечу на эти вопросы.

Пульт нужен, чтобы переключать дистанционно различные режимы работы люстры. Как правило, в люстре, которая управляется с пульта, есть несколько световых групп – 2 или 3 группы светодиодного освещения, для создания различных световых эффектов, и 1 или 2 группы галогеновых лампочек, собственно для освещения.

Каждая группа питается через свой блок питания (адаптер, или электронный трансформатор), за исключением тех редких случаев, когда используются лампочки на 220В.

На фото обозначены устройства, из которых состоит схема люстры:

Как устроена светодиодная люстра

Управление в пульта осуществляется по радиоканалу. Это означает, что вовсе не обязательно направлять пульт прямо на люстру, как мы это делаем при управлении телевизором. Радиоканал состоит из приемника (контроллера) и передатчика (пульта дистанционного управления).

Дальность действия такого пульта  может быть разной, всё зависит от потребностей клиента. Например, для небольшой люстры в стандартной квартире подойдёт пульт управления с дальностью до 10м, а для люстр, применяемых в общественных местах, используются пульты с дальностью 100м.

Пульт всегда используется в паре с приемником, они настроены на одну частоту. И продаются они одним комплектом. Приемник дает питание на контроллер, который и создает световые и цветовые эффекты, выдавая различные сигналы на светодиоды. Светодиоды, как правило, применяются разных цветов, и вкупе с блестяшками и стекляшками (или даже хрусталём) создают весьма красивые световые и цветовые эффекты.

Как правило, приемник и контроллер находятся в одном корпусе и могут называться дистанционным выключателем, беспроводным пультом управления, и т.п.

Минимальное количество групп такого выключателя – одна, чаще встречаются двух- или трехканальные. Больше трёх каналов я не встречал.

Эффекты переключаются нажатием кнопок на пульте.

А как же выключатель? Во первых, он нужен для своего основного дела – выключать люстру. Иначе говоря, через него на люстру подается питание, и иногда гораздо удобнее выключить люстру выключателем, чем с пульта, который ещё надо найти и взять в руки.

Кроме того, контроллеры делают так, что при каждом включении (подаче питания) включается новый световой эффект. Так что, выключатель – это ещё и переключатель световых режимов. И в принципе, даже если пульт потерян или “сели” батарейки, люстрой можно управлять вполне сносно.

Кроме контроллера с приемником, в корпусе люстры располагаются электронные трансформаторы и блоки питания для светодиодных и галогенных ламп.

Всё будет показано ниже, на фото.

Хватит теории, переходим к практике.

Монтаж светодиодных светильников.

Сначала нужно проверить, как работают все комплектующие. Это обеспечит надежную и долгую работу. Есть модели, где они расположены в конструкции светильника, в других они монтируются отдельно.

  • Радиатор. Он отвечает за качественное теплоотведение. Его работы должна быть исправной.
  • Блок питания. Еще одна важная деталь, которая в ответ за свет. Плохой блок может стать причиной мерцания.

В конструкции блока используется трансформатор. Он может быть электронного, либо индукционного типа. Первый вариант меньшего размера и легче. Подходит для монтажа скрытого. Но чаще выходят из строя. Индукционные модели более надежные. Они стоят меньше, но имеют большие размеры и вес.

В итоге можно сказать, что выбор радиатора зависит от места, где будет располагаться светильник.

Конструкции современных люстр для дистанционного управления

Вообще-то с помощью пульта на расстоянии можно управлять светильниками любых конструкций, достаточно правильно учесть их электрические характеристики:

  • номинальный и пусковой ток;
  • напряжение и частоту сети.

Даже старинные эксклюзивные люстры с большим количеством ламп накаливания можно подключать к контроллеру, встроив его в одно из мест:

  1. вместо настенного выключателя;
  2. в потолочное пространство закрепления люстры;
  3. внутрь защитного чехла.

Первый способ имеет место на существование, но используется редко. Выключатель по правилам монтажа разрывает только фазу, ноль к нему не подводится. А контроллеру для работы блока питания он нужен: потребуется дополнительно монтировать проводку.

Современные люстры сразу создаются для размещения контроллера внутри корпуса и снабжаются:

  • патронами для ламп;
  • гирляндами из светодиодных лент;
  • дополнительными уникальными осветителями спецэффектов.

Внутренние платы люстры

Крепление светильника на потолке выполняется одним из распространенных методов. Для этого на корпусе создается расширенное основание с отверстиями, позволяющими вводить шпильки с декоративными гайками, удерживающими общий вес светильника.

Внутри полого основания размещают электронные блоки и компоненты.

  • контроллер с выведенной антенной;
  • провода подключения питания к фазе и рабочему нулю;
  • клеммник РЕ-проводника;
  • светильники;
  • гирлянды из светодиодных лент;
  • схему формирования спецэффектов.

Поскольку контроллер является основной деталью, то с него сняли крышку и показали увеличенным снимком способ крепления на корпусе с помощью клея.

  • каналы А, В, С, подключенные к модулям реле проводами с изоляцией голубой, желтой и белой расцветки;
  • канал D, выполняющий задачи включения и отключения блока;
  • радиоприемник, выполненный на отдельной микросхеме.

Переворачиваем плату на обратную сторону и рассматриваем ее внимательно.

Двойной черный провод рабочего нуля припаян к дорожкам платы и используется для:

  • подачи нулевого потенциала на блок питания;
  • разводки на лампы, гирлянды, осветители.

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

  • Демонтаж светильника;
  • Изучение технической документации;
  • Подготовка приборов (список перечислен выше);
  • Приобретение мультиметра для проверки контактов;
  • Проведение ремонтных работ в зависимости от проблемы;
  • Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

  1. Приспособление снимается с потолка или же стены;
  2. Корпус прибора снимается;
  3. Изучается схема электронная (чаще всего дефекты являются видимыми);
  4. Удаляется плафон и другие украшения декоративного формата;
  5. Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
  6. Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Техника безопасности при ремонте светодиодных ламп на 220 в

Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни

Исходя их этого важно соблюдать следующие предосторожности:

  • В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
  • При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
  • По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
  • Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:

Как устроена люстра с дистанционным управлением

Основа люстры с ПДУ – специальный контроллер. Это такая коробочка, залитая пластмассой с разноцветными проводами. Также из нее выведена антенна в виде такого же провода. Глядя на схему сразу все становится ясно. На вход этого «четырехполюсника», внутри которого установлены электромеханические реле, подается сетевое напряжение. Что очень приятно, полярность помечена цветом: голубой – нейтральный и коричневый – фазный проводники. На выходе имеем один общий провод и два других зависимых от реле проводника для подключения двух цепей, которые подключаются к сети переменного тока по команде с пульта дистанционного управления.

Остается найти способ как найти место для контроллера. Варианта только два: искать место в стене, какой-то полости рядом с выключателем или в самой люстре. Подавляющее большинство современных люстр подвешивается за планку. Эта планка крепится к плоскости потолка, а закрепленные на планке болты уже служат подвесом.

Обычно верх такой люстры представляет собой диск, блин, чашку, цилиндр или прочий предмет внушительных размеров. Вот в нем и может оказаться нужное место для контроллера.

Идею создания управляемой люстры мы подчерпнули именно из наблюдений за светильниками с ПДУ. Все исследуемые люстры имели внушительных размеров крепежный узел и до боли похожий пульт дистанционного управления. А когда мы заглянули внутрь, то увидели внутри наш знакомый контролер.

В нашей отремонтированной своими руками квартире этот прием также использован для создания управляемой подсветки точечными светильниками. По такому же принципу в полости спрятан контроллер, который включает нужные цепи. Что касается люстры, то ограниченное строительным проектом количество проводов в плите перекрытия не позволяло раздельно управлять в нужном объеме точечными светильниками и люстрой. Как видите, человеческая лень дойти два лишних шага до выключателя и технические ограничения дали мощный толчок для развития инженерной мысли и привели к потрясающим результатам.

Собираем люстру с ПДУ своими руками

Для начала распакуем люстру, зачистим концы и выполним прозвонку проводов. Нужно убедиться какие проводники подводятся к интересующим нас цоколям и разделить их на группы

Также важно не допустить коротко замкнутых соединений. По счастливой случайности все проводники помечены разными цветами: для подключения к нейтрали – белого цвета, подведенные к цоколям – красного. На нашем контроллере разрисована схема подключения из которой все понятно

На нашем контроллере разрисована схема подключения из которой все понятно.

Объединенные проводники для обеспечения надежного контакта снабжаем наконечниками (необязательно). Затем подключаем сгруппированные цоколи к соответствующим выходам контроллера с помощью небольшой колодки.

Вместе с пультом дистанционного управления поставляется элемент питания типа А23. Эта “батарейка” похожа на “пальчиковую”, только чуть короче, в отличие от обычной, её напряжение – 12В. После установки элемента питания в пульт, чудо-люстра готова к работе.

Цена осуществления данной доработки люстры, равна стоимости контроллера. Для управления двумя цепями он обошелся всего в 430 рублей. Если нужно переключать три цепи, цена возрастает до 490 рублей. Контроллер может переключать цепи по 1000 Вт каждая.

Вот и все – люстра с дистанционным управлением, сделанным своими руками, готова. Кстати, если кратковременно выключать и тут же включать питающее напряжение, то контролер поочередно подключает цепи, подобно ПДУ.

Как сделать правильную и безопасную проводку для освещение Правила соединения проводов Какая нужна электропроводка на кухне Сколько стоит электропроводка в трехкомнатной квартире Советы по выбору хороших розеток и выключателей

Почему лампы «моргают»?

Не всегда поломка люстры со светодиодами вызвана неисправностью проводки или монтажной платы контроллера. Иногда источник света при включении начинает «моргать» без видимых проблем внутри конструкции.

Причин этого явления может быть две:

  1. Подключение осветительного прибора через выключатель с подсветкой. В данном случае при отключении питания сеть остается разомкнутой не полностью. Имеется в виду, что излучатель подсветки замыкает ее через себя. В результате светодиоды люстры с пультом управления будут моргать. Ремонт в данном случае делать не придется, а лишь меняется выключатель.
  2. Эффект моргания вызван характеристиками излучателей. Речь о пульсации свечения. Качественные светодиоды характеризуются практически полным отсутствием такого явления. Дешевые аналоги с большой доли вероятности будут «моргать». Чтобы сделать ремонт своими руками, нужно демонтировать осветительный прибор и разобрать блок питания светодиодных излучателей. Наименее затратным способом решить проблему является установка дополнительного конденсатора.

Чтобы не пришлось в дальнейшем делать ремонт люстры, в данном случае рекомендуется изначально обращать внимание на качественные светоизлучающие диоды

Проверка ламп: диодных и галогенных

Определить степень исправности ламп можно, используя мультиметр. При этом необходимо своими руками измерить сопротивление тела накала. Иногда достаточно ограничиться визуальным осмотром. Дело в том, что лампы с нитью накаливания проверяются на работоспособность достаточно легко – посредством оценки состояния тела накала.

Ремонт осветительного прибора с пультом управления придется выполнять чаще, если при замене галогенного источника света не используется салфетка или неворсистый материал, что приведет к быстрому перегоранию лампы.

Обычно рекомендуется менять все диоды сразу, так как после выгорания нескольких излучателей, интенсивность свечения остальных будет заметно ниже. Ремонт осветительного прибора с пультом управления в данном случае обойдется довольно дорого, так как светоизлучающие диоды предлагаются по высокой цене.

Как избежать частого перегорания ламп?

Причины выхода из строя источников света разных типов могут быть различными. Общий негативный фактор для всех ламп – бросок тока при подаче питания. В случае с галогенными исполнениями нить накала попросту истончается со временем в таких условиях работы. И при очередном включении осветительного прибора с пультом управления лампы перегорают.

Еще одна причина – прямой контакт с колбой при установке или замене источника света. Если ремонт люстры будет выполняться своими руками, то выкручивать галогенные лампочки рекомендуется в перчатках из неворсистого материала. Можно использовать салфетку.

Дело в том, что галогенные лампы сильно греются во время работы. И оставшиеся на поверхности частицы или вещества выгорают, что приводит к перераспределению температур на поверхности колбы. В результате источник света быстро сгорит.

Светодиодные излучатели служат намного дольше, однако, и на эти осветительные элементы оказывает негативное воздействие бросок тока при включении. В большей мере это касается дешевых ламп, где часто используются некачественные материалы и элементы. Вина за быстрый выход из строя таких излучателей возлагается на балластный преобразователь.

Еще одна причина, по которой может потребоваться ремонт люстры, заключается в неэффективном охлаждении диодных излучателей. Чтобы избежать таких проблем, рекомендуется устранить вероятные факторы опасности: подбирать светодиоды надежных производителей, обеспечить отвод тепла, производить замену галогенных ламп в перчатках.

Перед тем как приступать к демонтажу прибора, проверяется выключатель, пульт управления, проводка. Затем уже снимается люстра и определяется причина поломки. Чтобы ее отремонтировать, нужно проверить светодиодный и галогенный блоки, контроллер.

Пример ремонта люстры

Тут приведен не совсем, ремонт, а можно сказать, модернизация в сторону упрощения.

Фото, приведенное ниже, мне прислал читатель:

Люстра вообще не содержит светодиодов, однако, принцип её работы и ремонта абсолютно тот же. Читатель пожаловался мне в письме, что люстра стала плохо реагировать на команды с пульта. Я посоветовал поменять контроллер. Однако, читатель признался, что ему не нравятся дистанционные прибамбасы, и тратить более 800 руб (управление по 3 каналам) он не собирается.

В результате по моему совету блок радиоуправления был из люстры совсем исключен, и питание подано с обычного трехклавишного выключателя.

Стоит сказать, что до этого были заменены электронные трансформаторы галогенных лампочек, причем пришлось на некоторые группы ставить по 2-3 трансформатора вместо одного, т.к. не было подходящего по мощности и габаритам.

Если в люстре применяются светодиоды, то рекомендую статью про Ремонт драйверов для последовательных светодиодов в люстре.

Схемы люстр с дистанционным управлением

Прежде чем рассказать о ремонте неисправной люстры с дистанционным управлением, надо выяснить, как система функционирует в комплексе. Это поможет в диагностике неисправности и сэкономит время.

Общая схема дистанционного управления люстрой строится по тому же принципу, что и дистанционное управление любой бытовой электроникой с одним отличием – управляется светильник не по ИК-, а по радиоканалу. Связано это с тем, что обычный инфракрасный канал связи могут забивать помехи от близко расположенного мощного источника света.

Блок-схема системы ДУ для люстры.

Передающая часть формирует команду в виде последовательности импульсов, излучаемых антенной. На стороне люстры находятся приемная часть, состоящая из:

  • приемной антенны, в которой наводится ЭДС от электромагнитного сигнала передатчика;
  • собственно приемника, преобразующего ЭДС в последовательность электрических импульсов;
  • дешифратора (декодера) сигналов, который согласно команде выбирает, какой осветительный прибор включить или выключить.

Исполнительная часть представляет собой транзисторные ключи, которые управляют электромагнитными реле. Контакты каждого реле включают светильник, который может быть светодиодным или выполненным на основе энергосберегающей лампы (в одной люстре могут применяться и те, и другие элементы). Лампы накаливания в подобных осветительных приборах не применяют из-за большой потребляемой мощности и необходимости применения реле с усиленными контактами.

Передающая часть выглядит подобно пульту дистанционного управления от бытовой электронной техники и построена по похожему принципу. Единственное отличие – вместо инфракрасного светодиода установлена передающая антенна.

Схема контроллера для управления освещением.

Источник фото: https://go-radio.ru

Работа приемной и исполнительной части будет разобрана на примере типовой схемы люстры с двумя светильниками. Другие осветительные приборы строятся по подобному принципу.

Схема питания построена по бестрансформаторному принципу. Конденсатор С2 гасит излишки напряжения. Далее установлен выпрямитель мостового типа со сглаживающим конденсатором, так получается постоянное напряжение 12 В для питания обмоток реле. Чтобы обеспечить стабильное напряжение 5 В для слаботочной части, используется интегральный стабилизатор DA1. Он питает RF-приемник и декодер.

Приемником радиосигнала (RF) служит модуль YDK-30. Он преобразует ЭДС, наведенную в антенне, в последовательность импульсов с амплитудой, достаточной для работы дешифратора. Построен декодер на микросхеме HS153. Получив команду, дешифратор включает или выключает соответствующий транзисторный ключ. Этот ключ, в свою очередь, управляет электромагнитным реле, которое подает напряжение на соответствующий светильник. Светильники построены на LED или на галогенной лампе с соответствующим драйвером или электронной пускорегулирующей арматурой.

Важно! Практически все схемы приемной и исполнительной части системы дистанционного управления китайского производства (даже с заверениями на упаковке, что прибор разработан в Германии) имеют бестрансформаторную схему питания с гасящими резисторами или конденсаторами. При ремонте или проверке схемы надо иметь в виду, что все элементы находятся под полным напряжением 220 В

Несоблюдение требований охраны труда может привести к удару электрическим током.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
