Защита от перенапряжения. Что лучше, реле контроля напряжения или стабилизатор?

Классификация отклонений в сети переменного тока

Любую нестабильность напряжения в сети переменного тока можно разделить на следующие виды:

• изменение значения амплитуды;
• искажение синусоиды;
• импульсные помехи;
• высокочастотные помехи;
• уход частоты.

Изменение значения амплитуды – это ни что иное, как изменение напряжения. По стандартам, нормально допустимые отклонения напряжения – ±5 %, или 209-231 В. В этом диапазоне все устройства могут эксплуатироваться без опасений за их повреждение или ухудшение характеристик. Определены также предельно допустимые отклонения – ±10 %, 198-242 В. В этом режиме большинство электроприборов сохраняют свою функциональность. Измерить значения напряжения в сети можно с помощью стрелочного вольтметра или хотя бы цифрового мультиметра.

Искажения синусоиды могут вноситься различными некачественными преобразователями или импульсными блоками питания в условиях перегруженной сети. Чаще всего срезаются её «верхушки», появляются гармонические искажения. Больше всего к таким искажениям восприимчивы высокоточные измерительные устройства, асинхронные электродвигатели.

Импульсные помехи представляют собой кратковременные (10-6 с) пики большой амплитуды (вплоть до 10 кВ). Они могут возникнуть из-за природных факторов (удар молнии) или техногенных (переходные процессы при переключения большого количества потребителей в условиях перегрузки, неисправное оборудование). Импульсным помехам сильно подвержена большая часть электроники – при таких резких скачках полупроводниковые элементы в ней могут просто выгореть.

Наконец, помехи высокочастотные – флуктуации небольшой амплитуды (максимум десятки вольт) различной частоты (от 100 Гц до 10 МГц). Создаются импульсными БП, сварочными аппаратами, электродвигателями. Такие помехи не опасны, но могут привести к проблемам с использованием, к примеру, Hi-End аудиотехники. При недостаточно хорошей фильтрации в её блоке питания, высокочастотные помехи будут восприниматься на слух как треск, шипение и т.п.

Отклонение частоты происходит при перегрузке сети и генератора. Слишком высокие мощности потребителей заставляют генератор вращаться быстрее, тем самым повышая частоту переменного тока. К изменению частоты особенно чувствительны электродвигатели переменного тока. Различная электроника (например, старые телевизоры с ЭЛТ) используют частоту 50 Гц как опорную, и изменения даже на 0,1 Гц уже приводят к искажениям изображения.

Теперь, зная суть и причины некачественного питающего напряжения, разберёмся, как от него помогут защититься сетевые фильтры и стабилизаторы.

Так нужен стабилизатор или нет?

Чтобы ответить на этот вопрос, достаточно померять напряжение в розетке в разное время суток. Особенно в вечернее, когда большинство жителей вашего дома приходят с работы и включают свои чайники, микроволновки и сварочные инверторы.

В соответствии с требованиями Международной электротехнической комиссии IEC 60038:2009 (ГОСТ 29322-2014), напряжение бытовой сети должно лежать в диапазоне 230В±10%. Но так как на данный момент во многих регионах до сих пор действуют устаревшие нормы (220В±10%), то фактически «разрешенным» является интервал 198…253 Вольта.

Для получения достоверной картины необходимо проводить замеры напряжения в течении длительного времени. Измерения обязательно должны попадать во все части суток — утро, день, вечер и ночь. Если есть возможность, лучше пригласить специалиста из компании, проводящей энергоаудит. Он установит специальное оборудование, которое соберет и проанализирует информацию за сутки.

В подавляющем большинстве случаев напряжение в квартире находится в допустимых пределах и в стабилизации не нуждается.

Однако, если результаты наблюдений показали наличие продолжительных периодов, когда напряжение превышает 253В или находится ниже 198В, то проблема действительно существует. Но не следует сразу же отправляться в магазин за стабилизатором.

Во-первых, имеет смысл написать жалобу в вашу местную энергоснабжающую организацию, сославшись на несоответствие напряжения стандартам (ГОСТ 29322-2014).

Во-вторых, конкретно ваша бытовая техника, возможно, совсем не критична к величине питающего напряжения.

Бытовая техника, которой все равно

Примерный перечень оборудования, которое без проблем переносит серьезные отклонения сетевого напряжения, представлен ниже.

• Современные холодильники. Почему так можно узнать здесь.
• Компьютеры и мониторы. Наличие собственного преобразователя напряжения (импульсного блока питания) сводит к минимуму влияние сетевого напряжения на их работоспособность. Подробнее тут.
• Активная нагрузка: утюги, щипцы и фены, обогреватели, проточные водонагреватели, электроплиты, сушилки для обуви и т.п. Работать будет в любом случае, правда количество выделяемого тепла находится в квадратичной зависимости от напряжения.
• Звуковоспроизводящая аппаратура: музыкальные центры, домашние кинотеатры, усилители, электрические звонки и прочее. Аудиофилы со мной, конечно же, не согласятся. На эту тему даже есть отдельная статья.
• Светодиодные лампы. Благодаря встроенному в лампу драйверу тока, яркость свечения не зависит от питающего напряжения.

Приборы, чувствительные к питающему напряжению

А эта бытовая техника плохо реагирует на колебания напряжения в сети. В запущенных случаях возможен выход из строя.

• Кондиционеры и пылесосы. В этих приборах стоят асинхронные двигатели, которые при пониженном напряжении* начинают жрать ток больше положенного, из-за чего обмотки двигателя сильно разогреваются. В таких случаях вся надежда ложится на тепловое реле. Если оно не обесточит схему, то из-за сильного перегрева возможна поломка. А если двигатель все-таки стартанет, то работать будет не на полную мощность.
• Старые холодильники. Имеют точно такой же недостаток, как и кондиционеры. При низком напряжении в сети двигатель гудит и перегревается.
• Древние телевизоры. От перепадов сетевого напряжения меняется размер растра и яркость изображения. Но таких телевизоров сейчас почти не осталось.
• Люминесцентные и энергосберегающие лампы. При пониженном напряжении могут не зажжеться.
• Лампы накаливания. Яркость свечения очень сильно зависит от величины напряжения в сети: снижение напряжения всего на 10% приводит к 25%-ому снижению яркости, а при 180 вольтах 60-ваттная лампочка превращается в 25-ваттную.
• Микроволновые печки. При понижении напряжении питания мощность СВЧ-излучения падает настолько, что микроволновкой фактически становится невозможно пользоваться.
• Стиральные машины. При понижении напряжении ниже критичного уровня, контроллер останавливает программу стирки и выводит соответствующую ошибку на индикатор. В старых стиралках «без мозгов» может сгореть двигатель.
• Посудомоечные машины. При «неправильном» напряжении в розетке просто не включатся.
• Навороченные бойлеры. Напичканные электроникой бойлеры просто отключаются при выходе напряжения за допустимые пределы.

*под «пониженным напряжением» понимается напряжение 180В или ниже.

Рейтинг лучших розеточных реле контроля напряжения

SRW-16A

Сочетая в себе высокую чувствительность к отклонениям напряжения, максимальный ток нагрузки 16 A, и максимальную мощность 3000 ВА, этот прибор обеспечивает безупречную работу разнообразных электроприборов, от холодильников до компьютеров. Гибкие настройки позволяют точно адаптировать прибор к условиям вашей сети.

С интеллектуальной задержкой включения нагрузки, прочным корпусом из огнестойкого поликарбоната обеспечивает не только высокий уровень безопасности, но и гибкость в управлении энергопотреблением, делая его надежным партнером в защите вашей электроники.

реле контроля напряжения SRW-16A

Достоинства:

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

REXANT

Rexant – отличное решение для защиты любой домашней техники от импульсных помех и скачков в электросети. Модель убережет от выхода из строя не только компьютерное оборудование – она также подходит для любых бытовых приборов: кондиционеров, стиральных машин, телевизоров и другой дорогостоящей техники, требовательной к качеству напряжения в сети.

Rexant незаменим на даче и в домах, где давно не менялась электропроводка. Модель от Rexant имеет программируемые пороги отключения и функцию задержки включения для дополнительной защиты от повторных сбоев в сети. Настройки реле хранятся в энергонезависимой памяти устройства – даже после полного обесточивания помещения все запрограммированные параметры работы сохранятся. Для дополнительного удобства в использовании модель оснащена LED-дисплеем.

реле контроля напряжения REXANT

Достоинства:

• Программируемые пороги и задержка включения;
• LED-дисплей.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ROBITON РН-1 BL1

RexGuard 3000 обеспечивает не только надежную защиту, но и удобство использования благодаря своим продуманным функциям. Программируемые пороги отключения и задержка включения предоставляют пользователю возможность настроить устройство под свои потребности. Настройки хранятся в энергонезависимой памяти, гарантируя сохранение параметров даже после полного отключения электропитания.

LED-дисплей делает процесс настройки более интуитивным, отображая текущее напряжение в сети и выбранные параметры работы. Модель RexGuard 3000 подходит не только для современных домов, но и для дач и старых электрических систем.

реле контроля напряжения ROBITON РН-1 BL1

Достоинства:

• Универсальное применение для различных бытовых приборов;
• Интуитивный LED-дисплей для удобства использования;
• Соответствие современным стандартам безопасности.

class=’s-article__points-list’>

Недостатки:

• Ограниченные функции по сравнению с более дорогими моделями;
• Не устраняет все проблемы, связанные с устаревшей электропроводкой;
• Возможные затраты на обслуживание в случае неисправности.

class=’s-article__points-list’>

DIGITOP Vp-16 AS

Это устройство обеспечивает надежную защиту от скачков, гарантируя долгий срок службы вашей техники. Легкая настройка и интуитивный интерфейс делают использование удобным, а высокоточные измерения обеспечивают контроль над электросетью. Компактные размеры прибора легко интегрируются в систему электропитания

Важно учесть, что возможна нестабильность показаний

реле контроля напряжения DIGITOP Vp-16 AS

Достоинства:

• Легкая настройка;
• Компактные размеры.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ROBITON РН-4 BL1

ROBITON РН-4 BL1 — это инновационный адаптер с встроенным реле контроля, гарантирующий защиту для бытовых приборов мощностью до 3000Вт. Благодаря простому подключению к стандартной розетке и отсутствию необходимости в специальном монтаже, прибор станет незаменимым помощником в поддержании электробезопасности.

В случае сбоя автоматически отключится подача тока, гарантируя сохранность вашей техники. После восстановления нормального напряжения, реле начнет обратный отсчет, и подача тока будет восстановлена.

Уникальной особенностью этой модели является возможность настройки времени задержки включения пользователем, а также наличие двух USB разъемов. Эти разъемы не только позволяют подключить дополнительные приборы и датчики, но и обеспечивают возможность зарядки мобильных устройств с общей мощностью 2100 мА.

реле контроля напряжения ROBITON РН-4 BL1

Достоинства:

• Простое подключение без необходимости специального монтажа;
• Два USB разъема для подключения и зарядки.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Установка надежного и правильно подобранного реле поможет обезопасить работу электрической сети.

Типы реле контроля напряжения.

Существует множество моделей и видов РКН, которые могут отличаться по своим характеристикам и области применения. Некоторые из наиболее популярных моделей РКН включают в себя:

• РКН с фазовым контролем. Это оборудование, контролирующее уровень напряжения на всех трех фазах электрической сети и автоматически отключает его при обнаружении перенапряжения.
• РКН с дисплеем. Это устройство, которое имеет встроенный дисплей, на котором отображается текущее значение напряжения в сети.
• РКН с защитой от обратного напряжения. Это устройство, которое предотвращает повреждение оборудования от обратного напряжения, которое может возникнуть при выключении электрической сети.
• РКН с защитой от короткого замыкания. Это устройство, которое автоматически отключает электрическую сеть при обнаружении короткого замыкания, чтобы предотвратить повреждение оборудования и защитить жизнь людей.
• РКН с функцией автоматического включения. Это устройство, которое автоматически включает электрическую сеть после ее отключения при обнаружении перенапряжения или короткого замыкания.

С точки зрения общих параметров, все типы защитных реле делятся по следующим аспектам:

• Для какой нагрузки предназначены реле;
• Какой тип подключения.

По виду нагрузки все разновидности защитных реле делятся на однофазные и трехфазные. Первый тип может использоваться для установки в частных загородных домах и в помещениях городского многоэтажного жилого дома. Второй тип применяется главным образом на промышленных предприятиях. К примеру, чтобы организовать защиту станков, климатических установок, компрессоров, других промышленных объектов, имеющих электрический привод.

Реле, работающие с тремя фазами, также могут быть использованы и в жилых домах в оборудовании, осуществляющем контроль наличия всех фаз и уровень стабильности напряжения в сети, если строение предназначено для трехфазного питания. Но подобный вид реле способен преподнести сюрприз. К примеру, если возникает незначительный фазовый перекос, то от электрического питания отключается весь многоэтажный дом. Даже когда напряжения фаз находятся в приемлемом для функционирования технического оборудования уровне.

С точки зрения способа подключения РКН подразделяются на следующие категории:

• Тип РКН, именуемый розетками/вилками;
• Тип РКН, именуемый удлинителями;
• Тип РКН, предназначенный для использования с Din-рейкой.

Розетку/вилку можно считать оптимальным лучшим выбором, когда необходимо обеспечить защиту нескольких электронных устройств. Розетку/вилку можно подключать непосредственно в розетку, и она предназначена для максимальной силы тока 16 А. Отключение электрического питания выполняется специальным электромагнитным расщепителем, который расположен внутри реле. Функции управления реализуются кнопками и цифровым  дисплеем.

РКН в виде удлинителя может защищать сразу несколько устройств малой мощности, так как оснащено целым рядом розеток. Но безопасность работы приборов большей мощности такой тип реле не способен обеспечить.

РКН под Din-рейку должно устанавливаться в распределительном щите. Подобные приборы обеспечивают защиту от скачков напряжения не только отдельных помещений, но и полностью всего дома, поскольку они рассчитаны на мощность до семи кВт. А если потребуется ещё более значительный запас по мощности, то  необходимо дополнительно установить магнитный контактор.

Как правильно защитить бытовую технику

Не стоит недооценивать важность защиты от скачков напряжения. Регулярные перепады в сети приводят в неисправное состояние электронику точного оборудования, выводят из строя реле и двигатели холодильников, морозильных камер

Часто даже способствуют сгоранию техники

Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами

Часто даже способствуют сгоранию техники. Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами.

Реле контроля напряжения

Реле контроля напряжения трехфазное ZUBR 3F, 5А

Такая защита от повышенного напряжения позволяет мгновенно отключать все приборы от сети. Устройство контролирует параметры Вольт и при их резком повышении блокирует подачу питания к бытовой технике. После того как сеть стабилизирует свою работу, аппарат снова включается в работу и запускает технику.

Различают точечные реле (вилки и переходники), а также устройства по типу автомата для установки на DIN-рейку к распределительному щитку. В первом случае аппараты контролируют и защищают отдельные бытовые приборы. Так сказать, являются индивидуальными. Второй вариант — это надежный автомат защиты от перепадов напряжения в сети для всего дома.

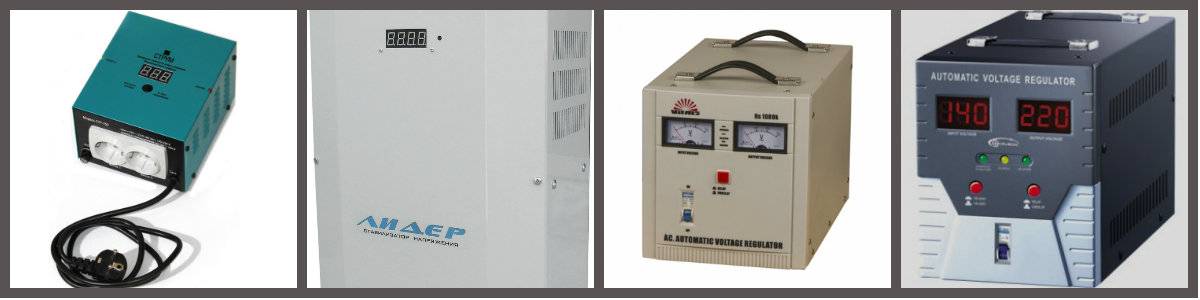

Стабилизатор напряжения

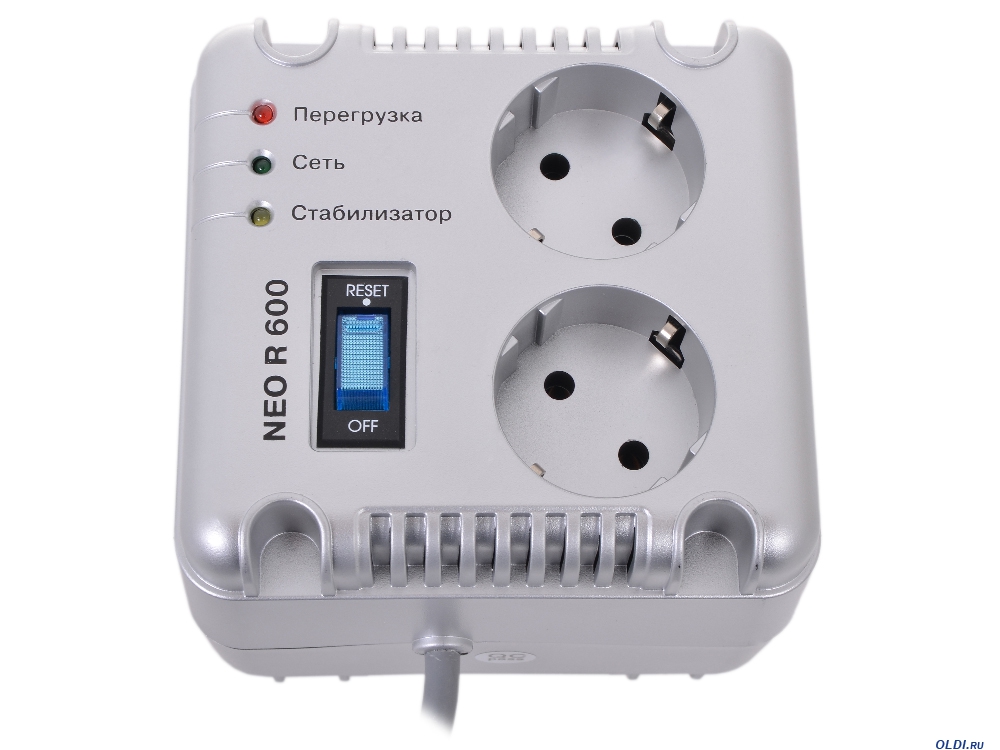

Релейный стабилизатор напряжения

Такая защита по напряжению предполагает изменение параметров по Вольтам до тех пор, пока они не будут приведены к нормальному состоянию. К примеру, стиральная машина или телевизор, подключенные через стабилизатор, работают всегда на одном напряжении. Если аппарат улавливает резкий скачок, то пропускает к бытовой технике лишь нормальный показатель 220-230 В.

Главные технические параметры стабилизаторов — время реакции на скачок, точность стабилизации, диапазоны входного напряжения и уровень издаваемого шума.

Все устройства такого типа делят на несколько видов:

• Релейные. Самые дешевые виды стабилизаторов. Имеют низкий уровень мощности. Если и используются до сих пор, то на отдельные бытовые устройства.
• Электромеханические (их еще называют сервоприводными). Рабочие характеристики подобных аппаратов мало отличаются от стабилизаторов релейных. Единственная разница между первыми и вторыми – чуть более высокая цена.
• Электронные. Подобные устройства собирают на базе симистора или тиристора. Такие стабилизаторы отличаются хорошей мощностью, долговечностью, точностью реакции на скачки напряжения. При максимально быстром своем действии электронные устройства обеспечивают надёжную защиту от перепадов напряжения.
• Электронные двойного преобразования. Подобные стабилизаторы — самые дорогие из всех. При этом они хорошо защищают как отдельные бытовые приборы, так и всю электросеть в доме. Выделяют одно- и трехфазные устройства. Первые применяют в быту. Вторые — на крупных промышленных, коммерческих объектах. Стабилизаторы двойного преобразования способны сглаживать резкие перепады в диапазонах от 90 до 380 Вольт с отменной точностью.

ИБП (источник бесперебойного питания)

Источник бесперебойного питания (ИБП) APC Back-UPS CS 650VA/400W

Главная задача ИБП — не защита от высокого напряжения, а обеспечение автономного резервного электроснабжения при резких и непродолжительных отключениях энергии. Подобные аппараты особенно нужны в частных домах, если в поселке остро стоит проблема частого отключения света.

Есть также разновидность источника бесперебойного питания с функцией стабилизатора. Если случится резкий высокий скачок напряжения, такой ИБП способен мгновенно переключиться на резервное питание и выровнять параметры Вольт в сети до оптимальных.

Датчик перепадов напряжения

Сетевой фильтр MOST EHV 2м (белый)

Это небольшое устройство, так же как и реле, контролирует скачки напряжения в сети. Но его монтируют сразу с УЗО (устройством защитного отключения). Если датчик выявляет нарушение сетевых параметров, он провоцирует утечку тока. В этом случае УЗО обнаруживает её и отключает питание на дом в аварийном режиме.

Стабилизатор напряжения: достоинства и недостатки, принцип работы

Стабилизатор способен поддерживать постоянное выходное напряжение благодаря трансформатору и контроллеру. Контроллер производит мониторинг показателей на входе и выходе. В случае их снижения или повышения в установленных пределах, даёт команду на переключение между обмотками трансформатора. Также в приборе установлена система защиты от различных аварий в электросети. В случае резкого повышения или снижения напряжения, сверх допустимых пределов, прибор отключится сам и отключит потребителей, чем предотвратит выход техники из строя.

Мощные нормализаторы подключаются к щитку и стабилизируют напряжение для всего оборудования в доме. Если необходимо защитить один или несколько приборов, то можно применять оборудование, которое подключается через стандартную розетку и имеет одну или несколько выходных розеток. Обычно они имеют малую мощность.

Преимущества стабилизатора напряжения

• Постоянное 220В обеспечивает стабильную работу чувствительной к колебаниям техники (телевизоры, видео- и аудиоаппаратура).
• Защищает приборы от больших перепадов, отключаясь при показателях ниже 160В или выше 280В.
• Продлевает срок службы осветительных приборов и другого оборудования.
• Незаменим при частых колебаниях напряжения в электрической сети.

Недостатки стабилизаторов напряжения

• Высокие требования к влажности и запыленности. Трансформатор, который находится внутри прибора, создаёт электромагнитное поле, притягивающее пыль и водяную взвесь из воздуха. Загрязнение прибора может спровоцировать перегрев, сбои в работе и выход из строя.
• Электрические помехи могут вызывать сбои в работе электроники и неправильной работе устройства.
• При работе прибор нагревается, поэтому нужен постоянный приток воздуха для его охлаждения, а также достаточное пространство для его циркуляции.
• Чем выше мощность стабилизатора, тем больше его размер. Поэтому для установки оборудования потребуется выделить отдельное место.
• Высокая стоимость оправдывает покупку стабилизатора только в случае постоянных колебаний показателей в сети.

Как я устанавливал реле напряжения в квартирный щиток

Чтобы не было вопросов – скажу сразу, что контактор устанавливать нет необходимости, поскольку теоретически реле напряжения выдерживает ток до 30 А, а согласно маркировке на внутреннем реле – до 40 А. Но это теоретически, а как на практике – покажет время, обязательно сообщу дополнительно, если что. Да и ещё есть банальная причина – в щитке элементарно нет места. Это также основная причина, почему я не поставил автомат байпаса.

Ток ограничивается автоматами по 16 А. А вот если бы при всех прочих равных условиях стояли автоматы на 25 А, то стоило бы всерьёз задуматься о контакторе. И о замене их на 16 А, поскольку проводка выполнена алюминием с сечением 4 мм2.

В процессе установки использовал моножильный провод сечением 2,5 мм2. Даже, если бы я захотел использовать 4 квадрата – у меня бы не получилось, т.к. клеммы реле напряжения могут принять только 2,5.

Самая важная точка подключения – фаза:

Подключение фазы при установке реле напряжения

Для её расключения я использовал сжим «Орех». Считаю его самым надежным способом соединения проводов, так же, как пропаянную скрутку.

На фото видно, как провод после счетчика приходит в орех снизу. Он алюминиевый, это ещё довод в пользу «Ореха».

Второй провод снизу из «Ореха» идёт на питание реле (клемма 7). И два провода, которые идут из верхней части «Ореха» – фаза на вход реле напряжения.

Почему два, а не один, а между контактами 1 и 2 не поставить перемычку? Дело в том, что соединить 2 провода «Орехом» гораздо надежнее, чем винтовой клеммой. Во-вторых – как я говорил, всунуть 2 провода по 2,5 квадрата в одну клемму проблематично. Поэтому надежность по фазе обеспечивается двумя проводами на входе (для умощнения), и тем, что входные контакты 1 и 2 намертво спаяны внутри реле (фото с пруфом есть в первой части статьи про это реле, ссылку давал выше).

Выходные клеммы 3 и 4 так же спаяны внутри реле, и на каждую клемму я прикрутил по проводу. Но только эти провода дальше нигде не контачат – они идут каждый на свой автомат (хотя, перемычка не помешает, но она не обязательна).

Монтаж реле напряжения в щитке через Орех

Надеюсь, на фото хорошо всё просматривается – после автоматов фазные провода (уже алюминий) идут на квартиру. Нулевые подключены к клеммам чуть повыше автоматов.

Кому интересно рассмотреть всё в подробностях, сделал ещё парочку фото монтажа:

Монтаж реле напряжения – вид сверху

Пример монтажа реле напряжения в квартирный щиток

Небольшой лайфхак: в ответственных местах я стараюсь не просто вставлять зачищенный конец провода в клемму, а делаю петельку. Таким образом я вдвое увеличиваю площадь контакта (и уменьшаю пресловутое переходное сопротивление), и исключаю возможность прокручивания провода в случае ослабления зажима. Да и механическая прочность соединения от этого только выигрывает.

Предвосхищая комментарии касательно некрасивого монтажа, скажу – делал это я во время воскресного прайм-тайма, и моим главным опасением было потревожить соседей во время их телевизионного вечера. Это святое)

Да, красота – не моя стихия, но за надёжность я ручаюсь!

Вот, что получилось в итоге:

Итог установки реле контроля напряжения ФиФ

Рабочий диапазон установил 175-245 В. Считаю, что это самый широкий возможный диапазон, пригодный для тех, кто не хочет частых срабатываний этого реле. Если в приоритете сохранность техники, можну немного сузить диапазон, примерно по 5 В с обоих краёв.

После установки этого реле прошёл почти год, полёт нормальный. Было пару отключений по низкому напряжению, больше сказать нечего.

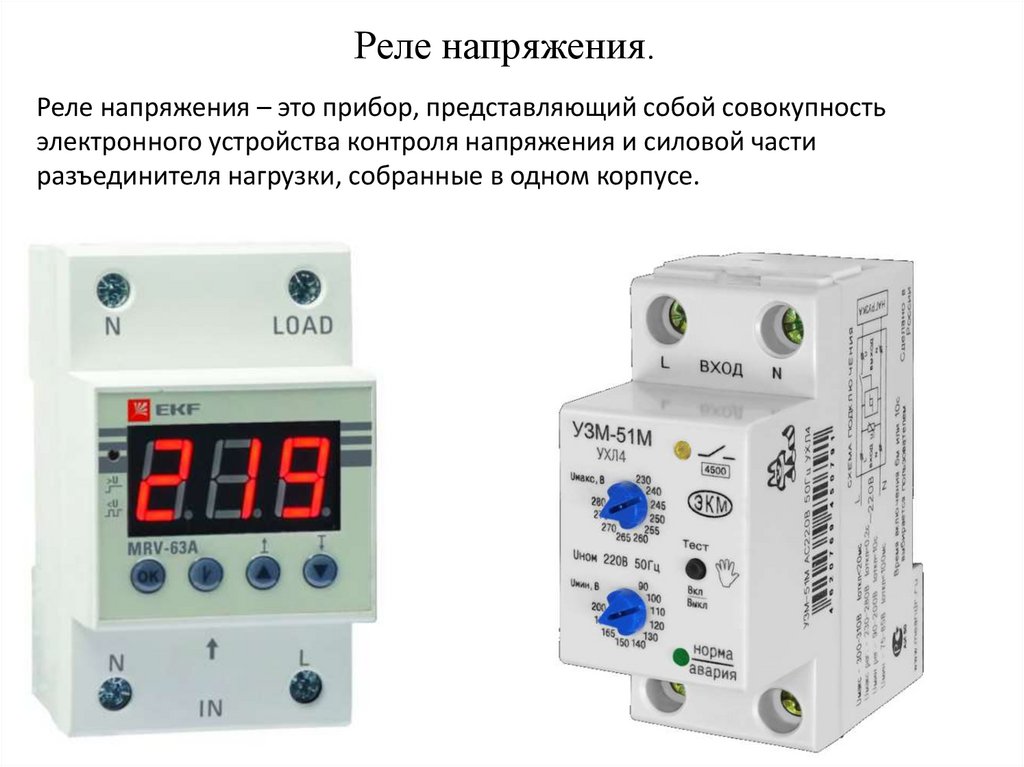

Что такое и для чего служит реле напряжения для дома

Многие путают такие устройства, как «реле напряжения» и «стабилизатор», что в корне неверно. Несмотря на то, что ими выполняется похожая работа – защита бытовых электроприборов, делается это по-разному. Стабилизатор сглаживает скачки без отключения электричества, а вот реле максимального напряжения отключает сеть при критическом снижении или повышении. Стоимость стабилизатора значительно выше, да и по габаритам он крупнее. Реле напряжения 220 В по размерам напоминает обычный автомат (речь идёт об устройстве, монтируемом на DIN-рейку).

Реле напряжения 220 В для дома: зачем оно нужно

Опытные электромонтёры советуют подключать дорогую бытовую технику только через подобные устройства, независимо от наличия перепадов напряжения в квартире или частном доме. Приведём пример. На подстанции произошла авария – фазный провод замкнул на нулевой. В этом случае ноль отгорает, а в квартиру начинает подаваться 2 фазы, что вкупе составит 380 В. В результате все включённые в сеть бытовые приборы выходят из строя.

Такие устройства легко устанавливаются в распределительный щит или бокс

Ещё одна ситуация. На две фазы из трёх в многоквартирном доме создана слишком большая нагрузка, с которой подстанция справиться не может. В результате перекоса фаз на третью напряжения не хватает

И если для ламп накаливания это не столь важно (только свечение станет тускнеть), то для холодильника и кондиционера такая ситуация губительна. Это приведёт к выходу из строя компрессора, который не сможет запуститься и перегреется

Реле напряжения

Что касается сравнения реле напряжения и стабилизатора напряжения, то здесь есть некоторые отличия. Главное отличие заключается в том, что реле напряжения работает только в случае превышения предельно допустимого уровня напряжения, в то время как стабилизатор напряжения регулирует и поддерживает постоянный уровень напряжения в сети.

Одним из преимуществ реле напряжения является его низкая стоимость по сравнению со стабилизатором напряжения. Кроме того, реле напряжения обычно надежное и долговечное устройство. Однако, перед выбором реле напряжения стоит учесть, что оно не обеспечивает постоянный уровень напряжения и не может защитить электронные устройства от скачков напряжения.

В общем, выбор между реле напряжения и стабилизатором напряжения зависит от ваших потребностей и требований. Если вам нужно простое и недорогое устройство для контроля напряжения в сети, то реле напряжения может быть лучшим вариантом. Однако, если вам необходимо обеспечить постоянный и стабильный уровень напряжения для работы электронных устройств, то стабилизатор напряжения будет более предпочтительным решением.

Важно учесть, что перед покупкой любого из этих устройств стоит получить консультацию специалиста и ознакомиться с особенностями их работы

Цель использования реле напряжения

Что лучше выбрать: стабилизатор или реле напряжения?

При выборе между стабилизатором и реле напряжения необходимо понимать, что у каждого из них есть свои преимущества и цель использования.

Реле напряжения предназначено для защиты электрооборудования от перенапряжения. Это устройство автоматически обрывает цепь электропитания, когда напряжение превышает заданный порог.

Цель использования реле напряжения заключается в предотвращении повреждений оборудования, вызванных перепадами напряжения. Оно защищает от возможного пожара, короткого замыкания и других аварийных ситуаций, которые могут возникнуть при неправильном или нестабильном напряжении в сети.

Реле напряжения отличается от стабилизатора тем, что оно не стабилизирует напряжение на постоянном уровне, а лишь прерывает его подачу в случае превышения допустимого значения. Это позволяет защитить электрооборудование и сохранить его работоспособность.

Таким образом, если ваша цель заключается в защите электрооборудования от перенапряжения, то реле напряжения является более подходящим выбором по сравнению со стабилизатором.

Работа реле напряжения

Внутри реле напряжения находятся специальные датчики, которые контролируют уровень напряжения в сети. Когда напряжение превышает или опускается ниже заданного предела, реле напряжения переключает контакты и включает или выключает электрическую нагрузку. Это позволяет сохранить стабильное напряжение в сети и защищает электрическое оборудование от повреждений.

Реле напряжения часто используется в ситуациях, когда требуется регулировать напряжение в электрической сети, но нет необходимости использовать стабилизатор напряжения. Основное преимущество реле напряжения в том, что оно более компактное и дешевое по сравнению со стабилизатором напряжения. Также реле напряжения меньше влияет на потребляемую мощность сети, что делает его более энергоэффективным.

Значительным недостатком реле напряжения является то, что оно может вызывать периодические включения и выключения электрической нагрузки, что может приводить к неудобству при работе некоторых устройств. Также реле напряжения обычно имеет меньшую возможность регулировки предела напряжения, чем стабилизатор напряжения.

В целом, выбор между реле напряжения и стабилизатором напряжения зависит от конкретной ситуации и требований. Если вам необходимо простое и компактное устройство для контроля и регулирования напряжения в сети, то реле напряжения может быть лучшим выбором. Однако, если вам нужна более точная и стабильная регулировка напряжения, то стабилизатор напряжения может быть более подходящим вариантом.

УЗО схема подключения

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО

Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг

Общее УЗО для 3-фазной сети + счетчик

В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

Правила пользования стабилизатором

При вашем выборе релейного типа стабилизатора, необходимо регулярно проводить его обслуживание, в том числе ежегодно тщательно его осматривать внутри корпуса

При осмотре нужно обращать внимание на:

• Надежность крепления соединений проводников.
• Уровень охлаждения и циркуляции воздуха в корпусе прибора.
• Имеются ли повреждения.
• Точность работы указателей измерения.

При обнаружении слабых соединений, пыли, необходимо выключить из сети стабилизатор и произвести его обслуживание, очистив его и затянув все крепления контактов. Помещение, в котором находится стабилизатор напряжения, должно проветриваться и быть сухим. Влажность в помещении не должна быть более 80%. При работе в корпусе стабилизатора отверстия для вентиляции должны иметь доступ воздуха.

Причины появления проблемы

Из-за чего же возникают эти страшные и опасные перепады напряжения? Причин для возникновения проблем может быть много. Аномалии вызывают не только аварийные ситуации. Причина таких скачков могут носить разный характер, природный или техногенный. Общий список причин:

1. Нестабильное функционирование трансформаторной подстанции. Эти подстанции, которые работают над распределением и перенос энергии в электросетях, чаще всего, были сделаны довольно давно. Поэтому оборудование, что там поставлено и эксплуатируется, имеет серьезный износ.
2. Кроме этого, большинство трансформаторов, из-за увеличения эксплуатации электричества, функционируют с постоянным перегрузом. В результате из-за этого выявляются неожиданные сбои на подстанциях, и, следовательно – проблемы с напряжением.
3. Электросеть, и сбои в ее деятельности. Все города и села в России окутываются большим числом линий электрических передач. Реальный мир не может существовать без электричества. Но электрическая сеть, которую создали давно, не улучшается, а наоборот, выходит из строя.
4. Обрыв нуля или слабое заземление. Изменяться параметры электрической сети могут и из-за обрыва нуля. Это опасное явление, которое вызывает серьезное изменение в линии передач. В итоге вся техника, работающая с помощью электрическая, которая включена в розетку, выходит из строя. Даже та, что не функционирует, а просто подключена.
5. Отключение от сети сразу нескольких серьезных по мощности электрических приборов. В большом доме применяется большое количество мощных устройств. Если в строении устаревшая проводка, то это довольно опасно. Но подобные перепады напряжения бывают и в новых домах.

Это объясняется тем, что нагрузка не была рассчитана на эксплуатацию мощных приборов с тем учетом, что электросеть в новом доме работает старая.

Происходит это так: при активации потребителей, электрическая сеть чувствует спад тока. Если устройства или один сильный прибор отключить, то появляются резкие скачки.

А это означает, что аварийные ситуации, обрывы линий и сбои – это вполне нормальное действие линий передач, последствия которых не принесут ничего прекрасного. Подобные аварийные ситуации приводят к таким проблемам, как скачки и перепады напряжения.

Норма напряжения в электрической сети – 220 В. Также разрешенные отклонения, не должны достигать более 10 %.

Виды изменений в сети

График допустимых показаний отклонения в сети

Выделяют несколько типов скачков напряжения:

• Отклонения. Здесь подразумевается изменение амплитуды, длительность каждой из которых составляет больше 60 сек. Причем есть нормально допустимое и предельно дозволенное отклонения. Во втором случае нормой считается показатель не больше 10% от нормального.
• Колебания (падение напряжения). Здесь амплитуда меняется в меньшую сторону и составляет до 60 сек. Также нормальным считается показатель до 10% от оптимального.
• Перенапряжение. Это резкое увеличение тока выше отметки 242 Вольт. Длительность таких скачков до 1 сек.
