Противопожарное УЗО: рекомендации по выбору, правила и схемы монтажа

Опасность утечки тока для пожара

Ток утечки от 300 до 500 mA приводит к накаливанию двух металлов при их контакте. Это значит, что повреждение изоляции кабеля или проводов и касание их токопроводящего корпуса, вызовет нагрев мест касания и дальнейшему возгоранию.

Я уже упоминал о пыли скапливаемой во вводных и распределительных ящиках. Причем, такая аварийная ситуация, вероятна в сетях всех схем заземления.

Еще одно замечание. Изоляция разрушается не ежесекундно, процесс разрушения постепенный и, соответственно, ток утечки нарастает постепенно. Без УЗО Вы можете не заметить, что, где-то в щите происходит искрение. Как раз для этого слежения и ставят УЗО противопожарной защиты. На схеме вы видите график изменения состояния изоляции и электрической проводки в результате старения.

Схемы установки защитного выключателя

УЗО не рассчитано на отслеживание перегрузок в электросети, поэтому его обязательно надо ставить вместе со стандартным «автоматом» – автоматическим выключателем. Так защита выйдет полной по всем проблемным направлениям.

Стандартная схема подключения защитных устройств в электрощите выглядит следующим образом:

1. Первым на входе идет автомат.
2. Затем ставится счетчик электроэнергии.
3. Потом подключается противопожарное УЗО (на 100–300 мА).
4. После производится разделение цепи на несколько отдельных линий потребления с УЗО от поражения током (на 10–40 мА).

В некоторых схемах первый автоматический выключатель меняют на выключатель-пакетник, а менее мощные автоматы потом ставят на потребительских линиях. Такой вариант также не противоречит правилам.

Когда нельзя никому доверять

Производители некоторых устройств не могут полагаться, что покупатель адекватен и в его электрощите есть защита, поэтому добавляют свою.

В виде персонального УЗО для устройства в вилке или в виде коробочки на шнуре. Если покупатель подключит бойлер пластиковыми трубами, корпус не заземлит, то при потере герметичности ТЭНа электричество по воде в трубах и пойдет через человека в заземленную ванну. Такое УЗО защищает конкретно одно устройство, и в некоторых странах существуют нормативы, обязывающие добавлять УЗО на некоторые типы устройств. Как вы можете заметить, устройство также содержит кнопочку “тест” для проверки работоспособности защиты.

Прокладка

Если рассматривать современную квартиру, то как правило вся проводка прокладывается в специальных каналах под штукатуркой, что соответствует требованиям пожарной безопасности и соблюдается основное правило, а именно то что прокладка кабеля осуществляется по негорючим основам и конструкциям.

Если речь идет о деревянных домах или подобных конструкциях, то прокладку необходимо осуществлять в специальных негорючих коробах, пеналах, хотя есть возможность сделать и крытую проводку, тем самим обеспечить пожарную безопасность дома.

Значение сечения токопроводящих жил

Подводя итог можно сформулировать ряд правил, которые обеспечат пожарную безопасность квартиры на стадии прокладки электропроводки:

На эту тему ▼

Первая помощь при ударе электрическим током

Как помочь пострадавшему в случае беды

1. Работы должны проводиться компетентными рабочими в соответствии правил пожарной безопасности;
2. Электропроводка, а также другая продукция электротехнического назначения должна быть сертифицирована и соответствовать всем нормативным документам
3. Соединение проводов должно осуществляться только с помощью сжимов, клемников, пайки в распределительных, монтажных коробках. Скрутка проводов не допускается!
4. Перед установкой автоматов необходимо проверить их работоспособность.
5. Для осуществления профилактического осмотра, ремонта все распределительные коробки и электрощитки должны быть легкодоступны.

Основные характеристики устройства

Для того чтобы определиться, какое УЗО является лучшим, при его покупке необходимо учитывать все параметры и технические характеристики.

После информации о производителе и названия торговой марки на корпус наносятся данные о рабочих характеристиках и номинальных значениях, как то:

1. Наименование и серии. В надписи необязательно должно встречаться слово “УЗО”, многие производители называют его “ВТД” (выключатель дифференциального тока).
2. Значение номинального напряжения. Оно должно быть однофазным (220 В) или трехфазным (330 В) на стандартную частоту 50 Гц. Если устройство выбирается для частного дома, то брать необходимо то, которое рассчитано на трехфазное напряжение.
3. Номинальный рабочий ток — максимальное значение, которое защитное устройство способно перерабатывать. Есть устройства на 16, 20, 25, 32, 40, 63, 80 и 100 А.
4. Номинальный дифференциальный ток — это значение утечки, при которой срабатывает защита и происходит автоматическое выключение электричества. Эта величина может быть в 6 мА, 10 мА, 30 мА, 100 мА, 300 и 500 мА.

На корпусе предусмотрена маркировка, которая рассказывает о дополнительных характеристиках:

1. Значение номинального условного тока короткого замыкания — это максимум КЗ, при котором УЗО может продолжать нормально функционировать с тем условием, что дополнительно с ним установлен автовыключатель.
2. Время срабатывания защиты. Это промежуток времени от возникновения утечки и до ее устранения, за которое срабатывает защита. Максимальное значение — 0,03 с.
3. Обязательная схема устройства.

Где используется противопожарное защитное устройство

Противопожарные УЗО применяются для защиты от возгорания в многоквартирных домах. Жильцы устанавливают защитное устройство в свои распределительные щиты на вводе в квартиру. При этом УЗО по требованиям энергоснабжающей организации устанавливается после прибора учета. За редким исключением используют стандартные противопожарные устройства с током утечки до 100 мА. Для средней квартиры с современной проводкой такой номинал является оптимальным.

Другая сфера применения противопожарного УЗО — это защита для частного дома из древесины. Материал стен здесь принципиален. Дерево в большей степени подвержено горению. Оно обладает меньшим удельным сопротивлением, чем бетон. Поэтому в доме из дерева риск возникновения пожара из-за проблем с проводкой на порядок выше, чем в бетонном здании. Соответственно УЗО для построек из натуральных материалов гораздо актуальнее, чем для кирпичных или бетонных.

УЗО может использоваться и в составе более сложных систем пожаротушения. Например, в сочетании с противопожарным оборудованием таких компаний как AAB Technology.

Причины возгорания электропроводки

Причинами возгорания электропроводки могут являться:

• Нагрев проводников (локальный или на протяженном участке) из-за перегрузки.
• Искрение в месте плохого электрического контакта (в соединениях, на клеммах электроприборов и аппаратов)
• Утечка с неизолированных участков цепи (в соединительных, ответвительных и проходных коробках, распределительных щитах, электрических аппаратах).
• Горение электрической дуги на каком-либо участке цепи, вызванное током короткого замыкания.
• Повреждения изоляции кабеля.

Повреждения изоляции кабеля могут происходить по следующим причинам:

• Электрические — от перенапряжения и сверхтоков.
• Механические — удар, нажим, сдавливание, изгиб, повреждение инородным телом.
• Воздействие окружающей среды — влажность, тепло, излучение (ультрафиолет), старение, химическое воздействие.

Развитие короткого замыкания из тока утечки, приводящее к возгоранию, происходит следующим образом:

• В месте микроповреждения изоляции между находящимися под напряжением проводниками начинает протекать крайне малый точечный ток.
• Под воздействием влажности, загрязнения, проникновения пыли с течением времени образуется проводящий мостик, по которому протекает ток утечки.
• По мере ухудшения состояния изоляции, начиная со значения тока примерно 1 мА, постепенно происходит обугливание проводящего канала, возникает «угольный мостик», и происходит непрерывное возрастание тока.
• При значениях тока утечки 150 мА, что соответствует мощности 33 Вт, возникает реальная опасность возгорания за счет нагрева теплом, выделяемым в месте повреждения изоляции, различных легко воспламеняемых материалов.

Шаг №1 Количество

В первую очередь нужно определиться с количеством. То есть, сколько УЗО вам вообще необходимо установить в электрощиток? Хватит ли одного на весь дом или желательно защитить каждую линию?

Самый распространенный и экономный вариант – это именно установка ОДНОГО вводного УЗО. И это тоже правильно и никакой ошибки здесь нет.

Однако данное утверждение справедливо до первой серьезной аварии.

Поэтому для удобства эксплуатации рекомендуется использовать несколько штук. Сколько именно?

А вот тут как раз все и зависит от ваших групп и подключенных токоприемников.

1контактирующий с водой

стиральная машинка

посудомойка

эл.титан

23

Номинал противопожарного УЗО

Выбор автоматического выключателя для защиты дома связан с необходимостью прерывания подачи электроэнергии при возникновении токов утечки одновременно на нескольких линиях. Токи утечки на каждой отдельной линии могут быть небольшими, но общий ток значителен. Это происходит, например, при высокой влажности в ванной комнате или при затоплении квартиры соседями сверху.

Кроме того, конструкция противопожарного устройства должна гарантировать, что оно не сработает, если сработает одно из ближайших к месту повреждения защитных устройств. Этим требованиям отвечает двух- или трехступенчатая система защиты, в которой ток срабатывания каждой последующей ступени выше, чем предыдущей.

Обычные модели УЗО с противопожарной защитой имеют ток утечки 100 мА для квартиры или одноквартирного дома и 300 мА для сети многоквартирного дома. Существуют также устройства с регулируемыми значениями — 40-100, 63-100, 63-300 и 100-300 мА. Количество полюсов зависит от количества фаз — 2 полюса для однофазных и 4 полюса для трехфазных.

Информация! Номинальный ток УЗО определяется вводным автоматическим выключателем и должен быть равен или больше номинального тока автомата.

Для чего нужно УЗО?

Добрый день, уважаемые гости сайта «Заметки электрика».

После публикаций своих статей про устройства защитного отключения (УЗО), мне от посетителей сайта на почту стал часто приходить такой вопрос: а для чего вообще нужно устанавливать УЗО?

Давайте разберемся для чего же нужно устанавливать УЗО в своих квартирах или домах?

Все зависит от того, какие цели Вы преследуете.

Основные цели применения УЗО:

• защита людей от поражения электрическим током
• предотвращение возникновения пожара по причине появления тока утечки электропроводки

Внешний вид однофазного (двухполюсного) УЗО.

Применение УЗО для защиты людей от поражения электрическим током

При использовании в личных целях такие электрические приборы, как стиральная машина, СВЧ-печь, электрическая плита, водонагреватель, компьютер и другие, есть вероятность поражения электрическим током, т.к. перечисленные бытовые приборы в первую очередь имеют металлический корпус (проводит электрический ток) и сложную внутреннюю схему.

В следствии различных воздействий (механических, тепловых и др.), а также по причине длительного срока службы, изоляция проводов этих бытовых приборов может прийти в негодность.

Кстати, это касается не только электрических приборов, но и кабельных линий электропроводки.

При нарушении изоляции проводника, есть вероятность замыкания этого провода на металлический корпус электрического прибора. При этом на корпусе появляется фаза или другими словами, потенциал, равный напряжению сети. Но это возникнет в том случае, если отсутствует заземление корпуса.

Что случится, если прикоснуться к корпусу прибора в такой ситуации?

Для более наглядного изучения и представления материала по применению УЗОя Вам приведу пример с СВЧ-печью.

Пример 1. Без применения в схеме УЗО

Если одновременно задеть электрический прибор, а в нашем примере это СВЧ-печь с поврежденной изоляцией, и любой другой предмет, соединяющийся с заземлением, например, с раковиной или батареей, то Вас ударит током.

Последствия такого «прикосновения» могут быть самые разные. В одном случае это «легкий испуг», в другом — серьезные последствия, вплоть до остановки сердца от прохождения тока через тело человека. Почитайте, вот несколько реальных примеров из жизни:

Пример 2. Применение УЗО в схеме с защитным проводником

Чтобы предотвратить подобные последствия при нарушении изоляции приборов или кабелей, необходимо применять устройство защитного отключения (УЗО).

А здесь вообще не произойдет такой ситуации, т.к. при замыкании фазного проводника на металлический корпус электрического прибора, появится ток, при котором сработает УЗО или автоматический выключатель.

Опять же хочу сделать оговорку, это случится в том случае, если у Вас используется электропроводка с защитным проводником РЕ (фаза, ноль, земля), т.е. система TN-C-S или TN-S.

О том, как перейти с системы заземления TN-C на TN-C-S читайте по этой ссылке.

Пример 3. Применение УЗО в схеме без защитного проводника

Рассмотрим тот же пример с СВЧ-печью с использованием УЗО, но уже без применения защитного проводника РЕ, т.е. с системой заземления TN-C.

В этом случае у Вас есть шанс остаться в живых, т.к. прохождение тока через тело человека будет кратковременным.

Прохождение электрического тока через тело человека создаст утечку тока, что приведет к срабатыванию УЗО, который в свою очередь отключит поврежденный участок сети. Время нахождения человека под электрическим током будет равняться времени срабатывания УЗО.

Существует спорное мнение, что применять УЗО в старых схемах электропроводки (двухпроводной) не допустимо. Свое мнение по этому поводу я напишу в своей отдельной статье.

Применение УЗО для предотвращения возникновения пожара

При неправильном или некачественном монтаже электропроводки, а также использование электрических проводов или кабелей с неисправной изоляцией применяют УЗО для предотвращения возникновения пожара в случае утечки тока.

Для этих целей применяют устройство защитного отключения (УЗО) с уставкой срабатывания от 300-500 (мА). Такая уставка взята из предварительного расчета тепловой мощности.

При токе утечки равному 500 (мА), тепловая мощность выделяемая на этом участке цепи составляет приблизительно 100 (Вт). Этой мощности достаточно для возгорания материалов (дерево, пластик, бумага), находящихся в месте неисправности.

Рекомендую ознакомиться с моей статьей о том, как правильно выбрать и купить УЗО.

P.S. На этом я хотел бы закончить статью. Выбор за Вами!?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Выбор противопожарного защитного устройства

Существует большое количество различных моделей УЗО. Каждая из них лучше всего подходит для выполнения определенной задачи. Например, однофазные УЗО используются для защиты обычных домов, а трехфазное устройство подойдет для небольшой лаборатории.

Существуют также различия в максимальных токах, которые могут выдерживать УЗО. Для жилого помещения достаточно автоматического выключателя на 25-32 ампера. Для промышленной установки обычно требуется не менее 63 ампер, что соответствует потребителю мощностью около 15 кВт.

По этой причине существуют определенные критерии, которые следует учитывать при выборе автоматического выключателя остаточного тока. Наиболее важными из них являются следующие:

1. Ток утечки. Для противопожарных моделей он лежит в диапазоне 100-300 миллиампер.
2. Электронное или электромеханическое УЗО. Этот фактор влияет на надежность прибора.
3. Селективное или неселективное устройство. Зависит от масштабов и сложности схемы.

Ток утечки УЗО

Типичные значения — 100-300 мА. Выбор должен основываться на двух факторах:

1. Разветвленность электропроводки. Чем она больше, тем выше утечка.
2. Состояние изоляции. Чем она старее, сырее и грязнее, тем сильнее утечки.

Для жилых помещений используются устройства УЗО с током 100 мА. Это связано с небольшими цепями ответвлений и общей длиной проводки. Чем больше площадь поверхности проводки в стенах, тем легче току найти слабое место в изоляции и уйти в соседнюю заземленную конструкцию.

Крупные промышленные нагрузки имеют более протяженные пути питания. Они также длиннее. Поэтому току легче найти слабое место в изоляции и выйти через проводник.

Другим важным фактором, увеличивающим ток утечки, является состояние изоляции. Влага, частицы грязи, металлическая пыль и трещины снижают сопротивление защитного слоя. Обычно это характерно для старых кабелей. Это увеличивает ток утечки. Поэтому, если кабели старые или находятся во влажной среде, рекомендуется выбрать УЗО, рассчитанное на высокие токи утечки.

Электронное или механическое устройство

В продаже имеются два типа противопожарных устройств:

1. Электронные. Содержат небольшую печатную плату, управляющую контактами.
2. Электромеханические. Работают без сложной электроники.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Устройство

Устройство УЗО предполагает наличие:

• датчика утечки;
• поляризованного магнитного реле.

В основе действия прибора лежат законы, основывающиеся на входящей и выходящей электроэнергии в замкнутых цепях с предельно большими нагрузками. Это свидетельствует о том, что у тока должно быть только одно значение, вне зависимости от фазы прохождения.

Внутри устройства находятся три магнитные катушки. Через первую проходит фаза, через вторую нуль. Ток создает магнитные поля на входе и на выходе катушек прибора.

Если все работает, как должно, взаимные поля уничтожают друг друга. Если на одной из катушек происходит нарушение баланса, то есть образуется утечка тока, то это приведёт к действию третей катушки, имеющей реле для отключения питания.

Критерии выбора оборудования

Существующие УЗО делятся на однофазные и трехфазные. В домашних хозяйствах используются только первые. В квартирах и частных домах однофазная линия почти всегда проходит через распределительный щит. Автоматический выключатель для этой цели имеет две клеммы (входную и выходную), тогда как соответствующие трехфазные выключатели имеют четыре клеммы для проводов.

Все выключатели УЗО делятся на три группы по току утечки: «А», «В» и «АС». Для противопожарной защиты следует брать тип «АС» (только для переменного тока); типы «А» и «В» дороже, так как дополнительно рассчитаны на импульсные и выпрямленные токи.

Существует несколько типов устройств остаточного тока:

Первые дороже, но менее надежны. Почти во всех случаях лучше использовать электромеханическое УЗО. Оно не нуждается во внешнем источнике питания. Электронный аналог отключается в случае аварии на линии электропередачи и контролирует изоляцию на предмет повреждения. Он также имеет большее время срабатывания в случае скачка напряжения.

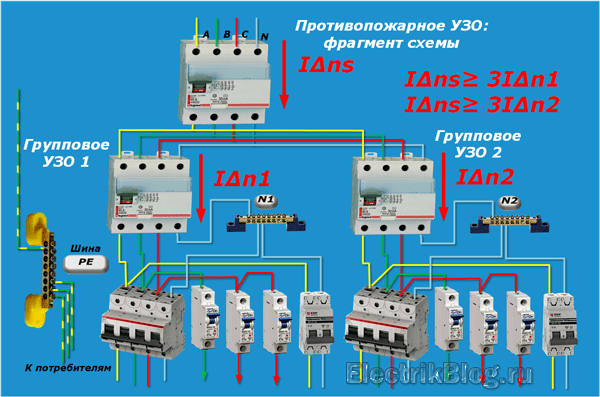

Два наиболее важных критерия выбора УЗО для пожара — это селективность устройства (возможность установки задержки срабатывания) и высокий ток утечки (100-300 мА). Если одно из этих условий не выполняется, система защитных устройств в панели не будет функционировать должным образом.

В качестве элемента противопожарной защиты в водопаде должно быть установлено селективное устройство остаточного тока (УЗО), обозначенное буквой «S» на маркировке корпуса (при срабатывании оно должно срабатывать с регулируемой задержкой времени).

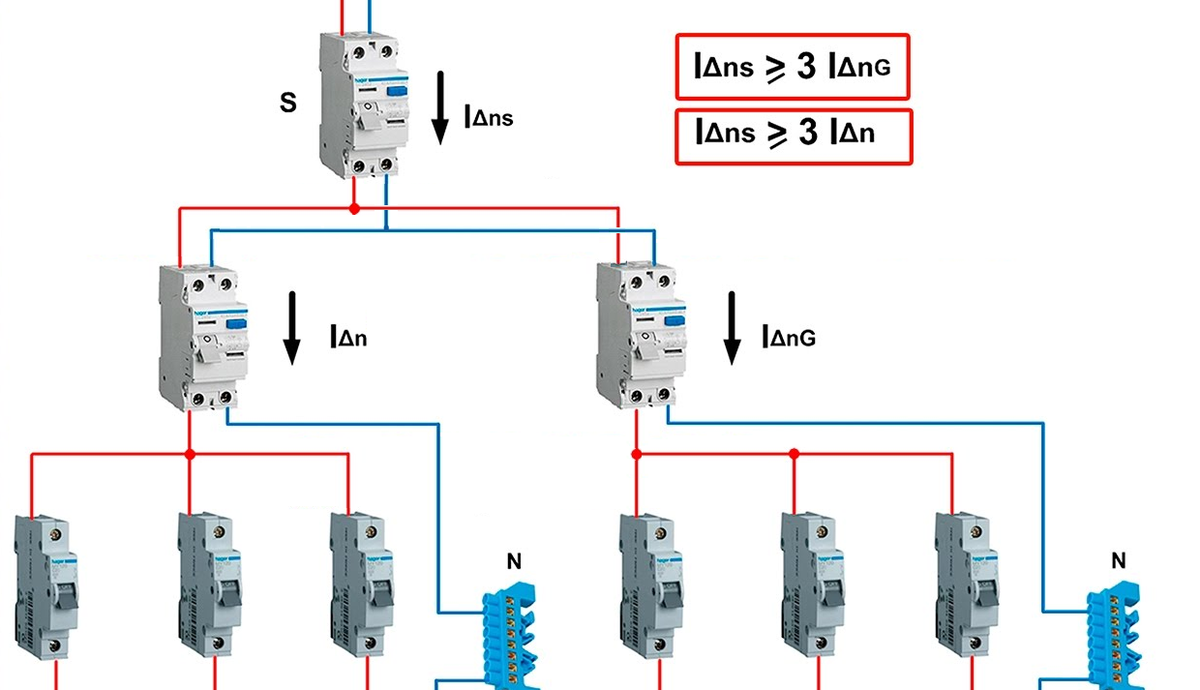

Согласно стандарту, противопожарный элемент должен быть как минимум в три раза больше, чем обычное УЗО под ним:

Если разница между этими параметрами меньше трех раз, то при срабатывании дифференциального выключателя нижестоящей линии автоматический выключатель также сработает и активирует огнетушитель. Это затрудняет определение причины срабатывания и приводит к тому, что все нагрузки на параллельных линиях остаются без питания там, где проблемы нет.

В идеале ступенчатое расположение различных УЗО должно функционировать таким образом, чтобы в случае возникновения проблем срабатывало только устройство, расположенное ближе всего к месту пробоя изоляции. В этом случае активируется только защищаемая цепь. Остальные цепи остаются под напряжением.

Если требуется высокий ток утечки, ситуация выглядит следующим образом. Обычные УЗО имеют номинальное значение 10-40 мА. В этом случае рабочий ток (максимальное потребление устройств, подключенных к линии) достигает 16-40 А. Этого вполне достаточно для освещения и розеток с бытовой техникой.

Однако в любой электрической сети существуют естественные утечки. При проектировании бытовой или внутренней электрической сети их специально рассчитывают, чтобы правильно выбрать УЗО. Они не должны превышать 1/3 тока утечки дифференциального автоматического выключателя, выбранного для данной линии. В противном случае защитное устройство будет регулярно срабатывать неправильно.

Каким номиналом выбрать УЗО 100 или 300 мА?

При выборе противопожарного УЗО возникает вопрос – какими параметрами должно обладать устройство? Если с номинальным током всё просто, он должен быть равен или больше соответствующего автоматического выключателя, то ток уставки зависит от места установки прибора.

В квартирном щитке достаточно 100мА, а на этаже желательно установить аппарат с уставкой 300мА.

При отсутствии противопожарного УЗО в квартирном щите прибор с уставкой 100мА располагается в этажном или общедомовом щите. Общее правило при выборе тока срабатывания следующее – чем меньше, тем лучше. Мощность утечки даже в устройстве 100мА составляет 22Вт, что соответствует паяльнику средней мощности.

Нормативные документы по использования

Нужно ли противопожарное УЗО и какими параметрами должно обладать это устройство указано в различных нормативных документах.

• ГОСТ Р 50571.17-2000 482.2.10. В этом ГОСТе указаны меры безопасности, позволяющие уменьшить или предотвратить последствия воздействия тока утечки на оборудование или кабеля. Для этого необходимо установить УЗО или дифференциальный автомат с током уставки не более 500мА. Вместо установки УДТ допускается постоянное использование устройства, контролирующего сопротивление изоляции и, в случае её нарушения, подающее сигнал и (или) отключающее питание.
• СП 256.1325800.2016 10.13. В этих правилах предусмотрены меры защиты от возгорания электропроводки в квартире или частном доме. Для отключения питания в том случае, если ток утечки на землю недостаточен для срабатывания автоматического выключателя, необходима установка во вводном щитке устройства дифференциальной защиты с током уставки не более 300мА.
• ГОСТ Р 50572.4.42-2012. Этот документ предусматривает методы защиты электропроводки от пожара. Для этого ток уставки дифавтомата или УЗО в квартире или частном доме не должен превышать 300мА.

Необходимые параметры защитных устройств основаны на исследованиях ВНИИ противопожарной обороны (ВНИИПО МЧС РФ). Согласно данным, предоставленным этим учреждением, мощности, выделяемой в месте утечки при токе 150мА (33Вт), достаточно для нагрева повреждённой изоляции до температуры возгорания.

Когда нельзя никому доверять

Производители некоторых устройств не могут полагаться, что покупатель адекватен и в его электрощите есть защита, поэтому добавляют свою.

В виде персонального УЗО для устройства в вилке или в виде коробочки на шнуре. Если покупатель подключит бойлер пластиковыми трубами, корпус не заземлит, то при потере герметичности ТЭНа электричество по воде в трубах и пойдет через человека в заземленную ванну. Такое УЗО защищает конкретно одно устройство, и в некоторых странах существуют нормативы, обязывающие добавлять УЗО на некоторые типы устройств. Как вы можете заметить, устройство также содержит кнопочку «тест» для проверки работоспособности защиты.

Схема подключения УЗО без заземления

На что следует обратить внимание при выборе УЗО

Для правильной покупки и безопасности вашего жилища, необходимо обратить внимание на следующие показатели:

• 10 мА – это показатель уже опасен для человека с малым сопротивлением тела. Поэтому значение тока срабатывания, первая информация необходимая при покупке. Защитное устройство начинаем выбирать, основываясь на безопасном напряжении. Поэтому в основном устанавливают защиту не более 30 мА.
• До 40 мс должно быть время срабатывания защитного устройства, для недопущения получения электротравм связанных с утечками, а также переполюсовкой проводов.
• Необходимо определить наиболее подходящий вид УЗО. Каждый из них реагирует на разные типы электрического напряжения. Для жилья наиболее часто устанавливают приборы типа «АС». Они предназначаются для установки сеть переменного синусоидального тока. Возможна установка типа защиты «А». Этот тип реагирует на утечку переменного и постоянного пульсирующего тока.

Конструкция узо влияет на выбор. Наиболее распространенные электромеханические системы защиты. Их отключение происходит при возникновении дифференциального тока. Электронные приборы защиты привязаны в работе с сетевым напряжением. Если перед вами прибор, имеющий возможность отключения подачи в сеть электричества при возникновении напряжения на корпусе бытового оборудования и контакте с ним человека – такой прибор можно устанавливать. Но они не переносят установок в сырых помещениях и сбоят при сильных морозах в случае монтажа в не отапливаемом помещении. Выбирают по току нагрузок всех потребителей, подключенных к этой группе. Суммарное значение напряжения всех устройств и будет основополагающим при выборе устройства отключения. В случае совместного подключения устройства защиты и автомата, нагрузочный ток УЗО должен быть немного выше, чем у автоматического устройства. Такой выбор позволяет не допускать перегрузок на устройстве, работающим с пиковыми напряжениями.

Общие функции дифференциального выключателя

В бытовых и промышленных электросетях используют несколько типов защитных устройств, предназначенных для предотвращения пожаров и поражения людей электротоком. Все они рассчитаны на срабатывание при поломках в электроустановках или пробое изоляции проводки.

Принцип работы, элементы внутри и контролируемые характеристики у них разные. Однако задача везде одна – при возникновении проблем быстро разорвать цепь питания.

Нельзя путать УЗО и дифавтомат, устройство и функционал у них различаются. Первый аппарат контролирует исключительно возникновение тока утечки, а второй еще и рассчитан на срабатывание при коротких замыканиях и перегрузках в сети

УЗО (дифференциальный выключатель) – это электротехнический прибор, разрывающий линию электропитания при появлении высокого тока утечки. Последний возникает при пробое изоляционного слоя в различных тепловых электронагревателях и проводах.

Если в этот момент человек прикоснется к корпусу сломавшегося оборудования, то электроток пойдет через него в землю. А это чревато тяжелыми травмами. Чтобы не допустить подобного, в цепь и ставится устройство защитного отключения (автоматический выключатель дифференциального тока).

Состоит УЗО обычное и противопожарное из:

• корпуса;
• трансформатора с тремя обмотками;
• реле ЭДС.

В нормальном рабочем состоянии проходящий через трансформаторные обмотки электроток формирует магнитные потоки с разными полюсами. Причем при их сложении получается итоговый ноль. Реле в таком состоянии находится в закрытом состоянии и пропускает ток.

Но при появлении утечки баланс на обмотках нарушается. На это и реагирует рассматриваемый автоматический переключатель, размыкая цепь. В результате напряжение в сети пропадает – сломавшийся электроприбор обесточен, а человеку ничего больше не угрожает. Срабатывание УЗО происходит буквально за несколько миллисекунд.

Источником пожара электрооборудование становится при:

• коротких замыканиях;
• перегрузках в сети и/или самой электроустановке;
• сверхнормативных утечках, связанных с деградацией изоляции.

В первых двух случаях защитное отключение производится дифавтоматом (тепловым электромагнитным расцепителем) либо путем перегорания предохранителя. Для третьей ситуации как раз и существует рассматриваемое УЗО по дифференциальному току. Есть еще специальные устройства контроля изоляции, но они дороги и в квартирных или домовых щитках устанавливаются редко.

Как УЗО способно предотвратить пожар

При электротравмах искр, способных вызвать возгорание, не образуется. Но пожар при возникновении тока утечки все же может произойти. Дело в проводке и электротоке, проходящем по кабелям. Изначально жилы рассчитаны на строго определенные величины напряжения. Если эти параметры выходят за проектные нормы, то недолго и до появления открытого огня.

Если через прорванную изоляцию начинается мощная утечка электрического тока, то металл проводов, не рассчитанный на подобное, начинает слишком сильно греться – это приводит к расплавлению изоляционной оплетки и нагреву окружающих предметов

Задача противопожарного УЗО заключается в контроле этой ситуации и недопущении перегрева проводки. Если изоляция повреждена и образовался ток утечки, то защитное устройство просто отключает проблемную линию от сети. При наличии в цепи дифференциального выключателя дело до слишком сильного нагрева металла жил и возникновения огня даже не доходит.

Электроток утечки в пределах 300–500 мА и напряжении 220 В – это выделяемое тепло, равное теплу, образующемуся от зажженной бытовой зажигалки. Подобное тепловыделение неизбежно приводит к воспламенению проводки и всего поблизости.

Основная функция рассматриваемого класса УЗО – это не защита человека, а повышение пожарной безопасности. Чтобы предотвратить поражения электротоком, после противопожарных устройств защиты в цепь ставятся обычные приборы меньшего номинала по току утечки.

Функционально противопожарное УЗО защищает:

1. Вводный кабель перед собой.
2. Проводку линии потребителей после себя.
3. Подключенное электрооборудование, когда при сбоях не срабатывает расположенный ниже стандартный дифференциальный выключатель.

Противопожарное УЗО – это часть каскадной защиты электросети 220 В. Оно не используется в системах задымления и мониторинга за пожарами. В них подобных защитных устройств, наоборот, присутствовать не должно. При определенных раскладах они могут отключить такую систему контроля, что совершенно недопустимо.
