Как настроить и отрегулировать датчик движения для автоматизации включения света

Пример №2: HC-SR501 добавление фоторезистора

Необходимые детали:► Датчика движения HC-SR501 x 1 шт.► Модуль реле (1-но канальный) x 1 шт.► Транзистор 2SC1213 x 1 шт.► Лампа на 220V (75W) с патроном x 1 шт.► Источник питания на 5V x 1 шт.► Фоторезистор  x 1 шт.► Провод DuPont, 2,54 мм, 20 см, F-M (Female — Male) x 1 шт.

Подключение:В следующим примере используем туже схему, что и примере №1, только добавили фоторезистор. Место для установки фоторезистора расположено рядом с выходным разъемом, обозначение на плате как «RL». Можно припаять напрямую на плату или воспользоватся штыревым разъемом, для удобного подключения Dupont провода. Главное, чтобы фоторезистор не был закрыт от естественного освещения комнаты, а так же был защищен от света лампы, которую используем как нагрузку. На рисунке ниже показано, куда устанавливать фоторезистор.

Как только установили фоторезистор, включите схему и немного подождите, пока датчик HC-SR501 от калибруется. Если все правильно подключено (и в помещении включен свет), ничего не произойдет, фоторезистор предотвращает запуск HC-SR501 при освещенной комнаты. Теперь выключим свет и HC-SR501 будет запускаться всякий раз, когда он замечает активность.

Возможные проблемы и их решение

Если датчик исправно включает свет, но с выключением возникают проблемы, первым делом нужно проверить переключатель задержки освещения. Возможно, TIME-регулятор настроен на максимальное время работы, из-за чего интервалы между срабатываниями слишком маленькие: светильник не успевает выключиться.

Совет! Возможно, имеет место недостаточная чувствительность детектора или неправильная настройка LUX-параметра. Нужно выкрутить ручки на максимум, проверить исправность устройства.

Вариант расположения TIME и LUX

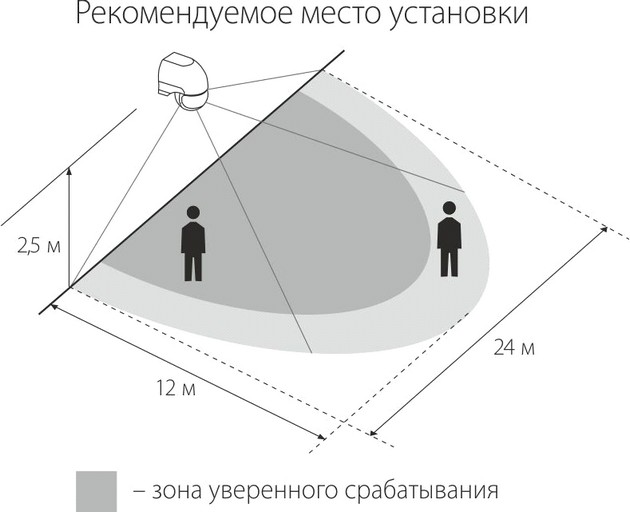

Неверно выбрано место установки

Для правильной установки прибора необходимо учитывать принцип его работы: ИК датчик отлично реагирует на движения «мимо», но может не сработать при движении на него, а ультразвуковые и микроволновые воспринимают движение «на себя».

Если между прибором и зоной действия находится какой-либо предмет, это также становится причиной осечек: необходимо убрать препятствия перед излучателем. Иногда электроприборы дают ложные срабатывания, когда находятся на близком расстоянии от светильника. Если замечена такая проблема, необходимо разместить лампу немного дальше.

Совет! Инфракрасные детекторы реагируют на любой предмет, излучающий тепло. Поэтому стоит осмотреть помещение на наличие обогревательных приборов.

Технологии отслеживания движений

Перегорание лампы

Если устройство абсолютно не реагирует на попадание объекта в зону, причиной чаще всего оказывается обычное перегорание лампы. Перед установкой следует проверить лампочку в другом светильнике.

Неисправности проводки

Когда все возможные причины неполадок проверены, но датчик все равно не запускается, нужно прозвонить мультиметром все участки цепи. Если проблема в проводке, требуется обесточить систему и заново подключить устройство.

Важно! Иногда проблема кроется в соединении провода с клеммным блоком. Из-за попадания пыли и мусора провод окисляется, и детектор перестает работать. Нужно очистить кабель от окисления, конец опрессовать НШВИ

Нужно очистить кабель от окисления, конец опрессовать НШВИ.

НШВИ наконечники

Брак и неправильные условия эксплуатации

Случается, что причина неполадок кроется в самом устройстве: заводской брак либо повреждение во время транспортировки (характерно для дешевых устройств с низкой степенью защиты). Если датчик не обладает хорошей защитой от влаги, но его разместили на открытом для воды месте (на улице защитного козырька, в ванной), то внутрь могла попасть вода, из-за чего электроприбор выйдет из строя.

Совет! Перед покупкой нужно всегда осматривать детектор на наличие видимых повреждений, если возможно, то лучше проверить его работоспособность в магазине. Нельзя выкидывать гарантийные талоны и коробки от техники: при неполадках можно будет заменить устройство по гарантии.

Упаковка датчика движения

Не нужно быть мастером, чтобы понять, как правильно подключить датчик движения для автоматического включения света: достаточно следовать простым инструкциям по эксплуатации и настройке прибора. Датчик движения может сэкономить до 50% электроэнергии, что вкупе с удобством применения многократно окупит стоимость устройства.

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

  • Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
  • На потолке.
  • На стене.
  • Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

  • Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
  • Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.

  • Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Базовые параметры датчика движения

Помимо изменяемых параметров у каждого датчика движения существует базовый набор, строго заданный производителем, это:

  • Ширина охвата.
  • Дальность действия.
  • Мощность применяемого светильника.
  • Способ установки.

Рассмотрим их особенности более подробно.

Ширина охвата

Современные датчики на движение различаются по углу обзора в широких пределах – от прямого угла до полного круга. Чтобы знать, как правильно настроить его в конкретных условиях, следует прибегнуть к следующим рекомендациям производителя:

  • Для общего охвата и расположения на столбе — 3600 по горизонтальной плоскости.
  • С той же целью, но на стене — 1800.
  • В бытовых условиях достаточно модели с углом по вертикали порядка 200.
  • На объектах повышенного контроля и в целях охраны применяются детекторы с шириной охвата в вертикальной плоскости около 1800.

Дальнобойность

Характеристика прибора указывается в метрах и определяет, на каком расстоянии от сенсора должен располагаться движущийся объект для его инициации. Для помещения его значение минимально — от 2 до 5–6 м, для улицы — до нескольких десятков метров. При этом чем дальше зона покрытия, тем выше вероятность ложных срабатываний, так как требуется весьма чувствительный детектор.

Мощность светильника

Датчик движения, как любой электротехнический прибор, способен пропускать тон заданного номинала. Поэтому подключение к нему ограничивается по суммарной мощности. Например, если прибор рассчитан на 100 Вт, к нему можно подсоединить не более двух ламп по 50 Вт или четырех по 25 Вт и так далее.

Способ монтажа

По способу установки и месту применения датчики движения имеют следующие модификации:

  • Корпусные. Выпускаются в стандартном виде и оснащаются специальным кронштейном для закрепления на стенке, столбе, потолочной поверхности или иной конструкции.
  • Встраиваемые. Изготавливаются в миниатюрной форме с возможностью скрытного монтажа в незаметных местах.

Кроме того, некоторые модели детекторов идут в едином корпусе со светильником. Это весьма удобно в небольших помещениях или общественных местах, когда раздельная установка детектора и лампочки не целесообразна, трудозатратна или не безопасна.

Позиционирование

Это не кажется очевидным, но правильное расположение чувствительного датчика в пространстве – залог успеха в его настройке. Крутить потенциометры стоит лишь только после того, как вы установите приборы на штатные места.

Существуют датчики движения, которые имеют разнесенные в пространстве передатчик и приемник. Это фотоэлектрические элементы, срабатывающие от прерывания луча, и узконаправленные микроволновые – ультразвуковые и излучатели СВЧ. Для них позиционирование – основной способ настройки, поскольку луч должен точно попасть в «мишень» – приемник сигнала. Хорошим подспорьем в этом станет лазерная указка.

Приемник чувствительного элемента имеет широкий угол обзора, в научной литературе именуемый «диаграммой направленности». Ее эпюра похожа на ромашку неправильной формы, состоящей из одного большого, широкого лепестка, а также нескольких десятков более узких и коротких. Сигнал может быть принят и боковым лепестком, для этого вам придется максимально повысить чувствительность прибора. Но основная масса информации пойдет через главный, направленный в другую сторону. В результате вы получите огромный процент ложных срабатываний, когда свет самопроизвольно включается от движения веток, пролетевшей птички и прочих несущественных факторов

Вот почему так важно отрегулировать положение датчика в пространстве. Все данные о его угле обзора можно прочитать в паспорте

Если диаграмма направленности приемника прибора имеет форму полусферы, то оптимальным вариантом будет его размещение на потолке. При этом стоит учесть тип и светильника, и датчика. Светодиодный фонарь нагревается слабо, поэтому инфракрасный датчик можно разместить рядом с ним. Микроволновые приборы стоит заэкранировать от поверхности, на которую он устанавливается – положить под него металлическую пластину, которая не даст боковым лепесткам проникнуть через строительную конструкцию и воспринимать ложные сигналы.

Приборы, у которых ширина главного лепестка 40-60 градусов, обычно снабжаются шарнирами, которые облегчают их позиционирование. Академически правильно будет нарисовать масштабный чертеж, выбрать оптимальный вариант размещения с минимумом мертвых зон и предметов в поле зрения (ветки), которые могут вызвать ложную тревогу. На практике лучше воспользоваться ручным фонарем, луч света которого расходится примерно под тем же углом. Закрепите его там, где вы планируете установить чувствительный элемент. В результате быстро получите наглядную картину охвата пространства. Совмещение прожектора с датчиком движения позволит максимально упростить процесс позиционирования.

Настройка датчиков движения – процесс творческий. По его ходу вы можете и должны привлекать помощников. Не только активных, помогающих вам носить лестницу, инструменты, но и пассивных (это могут быть кошки, собаки, даже дети), играющих роль мишеней.

Назначение и принцип работы светильника

Любому человеку свойственна забывчивость, поэтому нет ничего удивительного в лампочке, работающей в пустом помещении. Уходя с работы, из дома вы можете забыть щелкнуть по выключателю, что приведет к незначительному росту энергетических затрат. Если же это происходит с достаточной периодичностью, то расходы существенно увеличатся. Самое простое решение данной проблемы — монтаж светодиодных светильников, способных работать в автоматическом режиме и отключаться в случае отсутствия в помещении человека.

Не менее актуально применение таких приборов для квартиры, где проживают пожилые люди, не способные пользоваться выключателями или не знающими их месторасположения. Из-за низкого роста до выключателей могут не дотягиваться дети. Вспомните, как родители ругали вас из-за не выключенной лампочки в туалете, ванной или своей комнате.

Качественные светильники с датчиком движения должны характеризоваться рядом особенностей:

отсутствие реакции на животных, включая кошек и собак;
вторичного срабатывания из-за того, что в комнате появился другой человек;
отключение происходит после того, как все люди покинут помещение;
возможность настройки временного интервала, что важно для проходных комнат (коридоров) — времени должно хватить на то, чтобы пройти из одного конца помещения в другой;
световой порог предотвращает включение лампы в дневное время суток (при необходимости игнорируется).

Выпускаются электрические приборы проводного или беспроводного типа. Дорогостоящие изделия включают датчик, регулирующий уровень освещения. Он блокирует включение в светлое время суток, задает яркость в зависимости от уровня естественного освещения в комнате.

Лампочки каждого типа имеют свои преимущества и недостатки. Лампы накаливания потребляют большое количество электроэнергии, люминесцентные опасны из-за находящейся в колбе ртути. Хоть светодиодные и не представляют угрозы, их существенным недостатком является высокая стоимость. Исходя из этого, запрещено размещать ртутные приборы в подъездах, на чердаках и других объектах ЖКХ: в случае механических повреждений ртуть попадет в окружающей среду и причинит вред здоровью человека, который в течение долгого времени мог не замечать поломку.

Это интересно: Принципы работы солнечных батарей и как они устроены: разбираемся по пунктам

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Настройка и регулировка

Чтобы проверить, правильно ли произведено подключение, понадобится временная схема. Если устройство не срабатывает, то в процессе были допущены какие-то ошибки.

Более сложное оборудование проверяется по следующей схеме:

  • вначале собирается временная схема подключения;
  • затем необходимо вывести регулятор на максимальный показатель мощности;
  • настроить таймер на несколько секунд.

После того как прибор установлен, переходят к его регулировке. Что касается таймера срабатывания, то можно выставить любое удобное время, от нескольких секунд до получаса. А вот отрегулировать чувствительность достаточно сложно. Если в доме имеются домашние питомцы, необходимо исключить срабатывание на их появление, иначе свет будет включаться постоянно.

Установка домашних сенсорных датчиков помогает экономить на освещение. Приборы автоматически обеспечивают свет при входе в комнату и также отключают его при выходе.

Проверка правильности регулировки

Проверить правильность настройки можно только в условиях эксплуатации, и этот процесс может занять не один день. Первое время надо внимательно следить за работой сенсора и корректировать настройку и расположение детектора.

  1. Если фотореле детектора включается до достижения темноты или не отключается при достижении утром нужного уровня освещенности, его чувствительность к освещенности (LUX) надо немного загрубить. И наоборот, если уже темно, а при появлении объекта свет не включается, надо слегка увеличить вечерний порог срабатывания фотореле. Также неплохо посмотреть на срабатывание утром. Пороговые значения включения и отключения немного не совпадают, это сделано для исключения многократных срабатываний сенсора на грани света и темноты (характеристика имеет гистерезис). Поэтому может понадобиться несколько дней для достижения компромиссного результата.
  2. То же самое касается чувствительности сенсора. Если замечаются частые ложные срабатывания от появления мелких животных, то чувствительность надо уменьшить поворотом регулятора Sens. Если же наблюдается неуверенное срабатывание при появлении в зоне охвата людей, чувствительность надо увеличить.
  3. Регулировку времени задержки отключения (Time) можно изначально поставить на минимум. Если при эксплуатации будет замечено, что люди или автомобили не успевают покинуть контролируемую зону, то время срабатывания можно постепенно отрегулировать в сторону увеличения до достижения нужного результата.

Настройка может занять много времени, но она стоит этих затрат.

Датчик движения дд 024

Эти датчики движения применяются для экономии электроэнергии на освещение. Их основная задача – автоматическое включение или отключение электроприборов в определённый период времени, при изменении уровня освещённости либо при движении в поле действия прибора. Коммутация датчика осуществляется за счёт встроенного электромеханического реле.

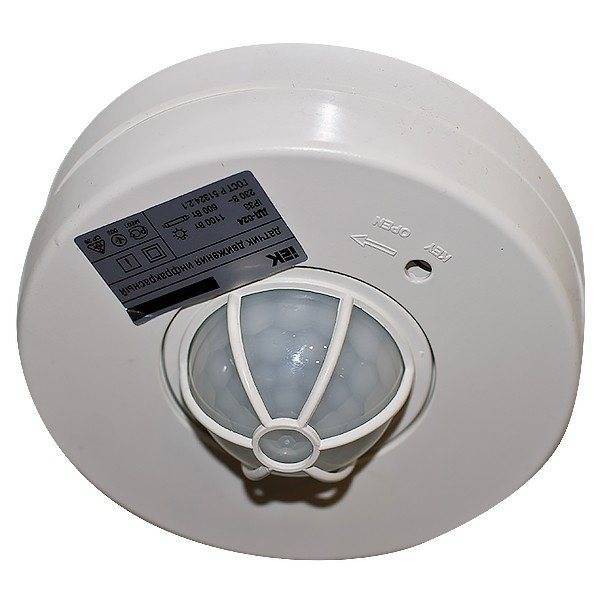

Внешний вид ДД024

Датчик движения ДД 024 применяют для управления освещением жилых, офисных или складских помещений. Использование этих приборов позволит снизить нагрузку на энергосистему здания, уменьшить расход электроэнергии и повысить ресурс работы осветительных ламп.

Устройство и принцип работы ДД 024

Основным элементом прибора является собственно сам инфракрасный датчик движения, работающий под управлением контроллера, который принимает и анализирует информацию о движении и уровне освещённости и выдаёт команду на размыкание контактов в электромеханическое реле.

Принцип работы этого устройства основывается на чувствительности датчика. В момент появления в зоне действия ИК-поля прибора движущегося объекта на микрочип поступает информация об этом, контроллер анализирует информацию об уровне освещения. После этого он выдаёт команду о размыкании контактов и включении подключённых источников света, это в том случае, если уровень освещения ниже заданного параметра, или остаётся в режиме ожидания, если освещение соответствует запрограммированным параметрам.

Это необходимо для того, чтобы автоматика не срабатывала в светлое время суток. Достаточно удобная функция прибора.

Эксплуатационные и технические параметры ДД 024

Для подключения и эксплуатации датчиков движения требуется знание большого количества технических параметров устройства. Тем не менее, основными характеристиками датчика движения, которые используются для подключения, являются:

  • параметры электросети, для ДД024 это 220В, с частотой в 50Гц;
  • таймер задержки, для ДД024 этот параметр регулируемый, от 10 до 720 секунд, фактически это время работы источника света после прекращения движения в чувствительной зоне прибора;
  • светочувствительность – регулируемый параметр, показывает уровень освещённости, при котором срабатывает устройство, для модели 024 это диапазон – от 5 до 1000 Люкс;
  • зона действия ИК-поля – в радиусе 6-ти метров;
  • скорость срабатывания – 0,5-1,5 м/сек., этот параметр отвечает за скорость движения объекта в зоне действия прибора;
  • коммутируемый ток – 1100Вт;
  • угол обзора, вертикального – 120° (180° – у модели ДД 024В), горизонтального – 360°.

Стоит отметить, что выходная мощность для ламп накаливания и для энергосберегающих будет различна. В первом случае она будет равна 1100Вт, в то время как для сберегающих – всего 600Вт.

Внешне прибор представляет собой диск из поликарбоната светлого цвета с полупрозрачным куполом в обрешётке по центру. Диаметр диска – 118 мм, высота основания – 60 мм. Крепёж производится к потолку обычными саморезами.

Важно! Датчик движения инфракрасный ДД 024 является устройством потолочного крепления, при его монтаже не нужно забывать, что ИК-полю могут мешать различные предметы, в зоне действия создающие тень. Учитывайте это при монтаже

Монтаж ДД 024

Установка и подключение датчиков требует понимания принципа их работы и знания основ электротехники, в остальном сам процесс установки и подключения не представляет особой сложности. Тем не менее, ввиду их расположения и особенностей устройства, стоит озаботиться вызовом квалифицированного электрика, ранее работавшего с такими системами автоматизации. Установка производится на высоту 2-4 метра от пола, на потолок помещения. Место выбирается так, чтобы в зоне работы устройства не было перемещающихся или движущихся деталей или предметов, создающих тень.

Датчик нельзя устанавливать, если в рабочую зону попадают:

  • вентиляторы различного типа или противовесы, любые постоянно движущиеся предметы и детали машин и механизмов;
  • кондиционеры и обогреватели, вызывающие колебания температуры;
  • растения и свободно висящие провода;
  • устройства, создающие электромагнитное поле.

Монтаж датчика максимально облегчён. Для этого достаточно снять защитную верхнюю крышку прибора, провернув её по часовой стрелке. После чего размечаем на потолке отверстия под крепёж, используя корпус как шаблон. После проделывания отверстий и забивания дюбелей датчик фиксируется на потолке. После чего он подключается к электросети здания.

Критерии выбора

Чтобы не ошибиться в выборе датчика для автоматического включения приборов освещения потребуется немного вникнуть в технологию их функционирования и точно знать следующее:

Область применения

Область применения. Необходимо заранее определиться и выбрать где и как будет монтироваться прибор (на улице или в помещении), так как существуют влаго- и пылезащищенные варианты; а также различные по способу крепления: навесные, встраиваемые или на кронштейнах.Мощность осветительного прибора, к которому будет осуществляться подключение.

уличному прожектору

Угол обзора

Угол обзора. Параметр изменяется в диапазоне от 20 градусов (такие устройства в основном используются для фиксации события вход/выход) до 360 градусов (сканируют территорию вокруг в заданном радиусе).

Тип лампы

Тип лампы. Допустимо использование датчиков практически с любыми лампами (светодиодные, накаливания, галогенные, энергосберегающие и др.) и осветительных приборов. Производители предлагают даже патроны и выключатели с встроенными датчиками движения, которые удобно использовать дома или в офисе.

Радиус действия освещения

Радиус действия. Характеризует максимальную дальность нахождения объекта от прибора, на которой движущийся объект может быть обнаружен. Для инфракрасных сенсоров такой радиус составляет около 12 метров, что вполне достаточно для большинства жилых помещений и коридоров.

Двухполюсные или трехполюсные

Двухполюсные или трехполюсные. Двухполюсные датчики используются только в сочетании с лампами накаливания. Их подсоединяют последовательно. Трехполюсные модели более универсальны и могут быть использованы с любыми видами ламп.

Рекомендуем Вам также более подробно ознакомиться с принципом работы светодиодных ламп.


Датчики, улавливающие движение

Фото светодиодного прожектора с датчиком движения

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Ошибки монтажа и подключения

Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.

Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
