Регулятор мощности паяльника своими руками: проверенные рабочие схемы (6 шт)
Не всем нравится покупать неизвестно что. А некоторым приятнее сделать регулятор мощности паяльника своими руками, ведь это тоже опыт. Большинство схем собирается на симисторах и тиристорах, сейчас их найти проще чем транзисторы. Работать с ними тоже проще, так как они либо открыты, либо закрыты, что позволяет делать схемы проще.
Корпус подберите любой
Простые схемы на тиристоре
При выборе схемы регулятора мощности для паяльника важны две вещи: мощность и доступность деталей. Представленный ниже регулятор мощности паяльника собран на широко распространённых деталях, которые найти не проблема. Максимальный ток — 10 А, что более чем достаточно для выполнения работ любого рода и для паяльников мощностью до 100 Вт. Тиристор в данной схеме использован КУ202н
Обратите внимание на подключение моста. Есть много схем с ошибкой в подключении
Этот вариант рабочий. Проверен не раз.
Схема регулятора температуры для паяльника на тиристоре
При сборке схемы тиристор обязательно ставим на радиатор, чем он больше тем лучше. Схема проста, но когда она включена, создаёт помехи. Радио рядом не послушаешь и, чтобы убрать помехи, параллельно нагрузке подключаем конденсатор на 200 пФ, а последовательно дроссель. Параметры дросселя подбираются в зависимости от регулируемой нагрузки, но так как паяльники обычно не более чем на 80-100 Вт, то и дроссель можно сделать на 100 Вт. Для этого понадобится ферритовое кольцо наружным диаметром 20 мм, на которое намотано около 100 витков проводом сечением 0,4 мм².
Ещё один недостаток переведённой выше схемы — паяльник ощутимо «зудит». Иногда с этим мириться можно, иногда нет. Для устранения этого явления можно подобрав параметры конденсатора C1 так чтобы при выставленном на максимум переменном резисторе, подключённая лампа еле-еле светилась.
На других элементах но тоже без помех
Приведенный выше регулятор можно использовать для любой нагрузки. Приведем еще один аналог,но с использованием другой элементной базы. Регулировать можно не только мощность/температуру паяльника, но и любую другую нагрузку с небольшой индуктивной составляющей.
Видоизмененная схема для регулирования мощности паяльника и любой другой нагрузки с устраненным эффектом пульсации
Пульсация тут есть, но ее частота высока и она не будет восприниматься нашим зрением. Так что можно использовать не только как диммер для паяльника, но и для регулирования света от обычной лампы накаливания. Нужен ли диодный мост для регулировки мощности нагрева паяльника? Он не помешает, но необходимости в нем нет.
На тиристоре с высокой чувствительностью
Данная схема позволяет плавно изменять температуру паяльника от 50% до 100%. Есть два индикатора — питания и мощности. Светодиод наличия питания горит всегда во включенном состоянии, но при 75% мощности свечение более яркое. Индикатор мощности меняет интенсивность свечения в зависимости от режима работы.
Регулятор мощности для паяльника без помех
Чтобы регулятор поместился в корпус от зарядного устройства мобильного телефона, сопротивления используют СМД типа (1206). Все резисторы установлены на плате, кроме R 10. Некоторые могут быть составными (из последовательно соединенных резисторов собираем нужный номинал).
Для нормальной работы схемы требуется чувствительный тиристор (с малым током управления) и низким током удержания состояния (порядка 1 мА). Например, КТ503 (рассчитан на напряжение 400 В, Ток управления 1 мА). Остальная элементная база указана на схеме.
Если собрали, но напряжение не регулируется
Если собранный регулятор ничего не регулирует — не меняется температура паяльника — дело в тиристоре. Схема, вроде, работает, а ничего не происходит. Причина — тиристор с низкой чувствительностью. Токи, которые протекают в схеме, недостаточны для открытия. В таком случае стоит поставить аналог с более высокой чувствительностью (токи управления более низкие).
Один из вариантов корпуса, в который можно спрятать самодельный регулятор мощности для паяльника
Еще может регулятор работать, но паяльник начинает «зудеть». Решается такая проблема установкой дросселя на выходе (перед паяльником). Емкость надо подбирать — зависит от паяльника. Второй вариант решения — аналоговая схема управления, а это уже другая схема.
Ну, и при проблемах с работой ищите либо неисправные детали, либо неправильно подобранные компоненты. Обычно проблема в этом.
Область использования тиристорных устройств
В каких целях можно использовать такое устройство, как регулятор мощности тиристор. Такой прибор позволяет более эффективно регулировать мощность нагревательных приборов, то есть осуществлять нагрузку на активные места. Во время работы с высокоиндуктивной нагрузкой тиристоры способны просто не закрыться, что может приводить к выходу такого оборудования из нормальной работы.
Можно ли самостоятельно осуществить регулирование оборотов в двигателе прибора?
Многие из пользователей, которые видели или даже на практике применяли дрели, углошлифовальные машины, которые по-другому называются болгарками, и другими электроинструментами. Они могли легко увидеть, что число оборотов в таких изделиях зависит, главным образом, от общей глубины нажатия на кнопку-курок в устройстве. Такой элемент как раз и будет находиться в тиристорном регуляторе мощности (общая схема такого прибора указана в интернете), при помощи которого и происходит изменение общего числа оборотов.
Стоит обратить своё внимание на то, что регулятор не может самостоятельно менять свои обороты в асинхронных двигателях. Таким образом, напряжение будет полноценно регулироваться на коллекторном двигателе, который оборудован специальным щелочным узлом
Как собрать регулятор
Для сборки возьмем простейшую принципиальную схему. В этой схеме используется симистор VD2 – ВТВ 12-600В (600 – 800 В, 12 А), резисторы: R1 -680 кОм, R2 – 47 кОм, R3 – 1.5 кОм, R4 – 47 кОм. Конденсаторы: С1 – 0,01 мФ, С2 – 0,039 мФ.
Чтобы собрать такую схему своими руками, вам понадобится делать определенные действия в правильном порядке:
- Необходимо приобрести все детали с перечня представленного выше.
- Вторым этапом будет разработка печатной платы.
При разработке следует учесть, что часть деталей будет выполнена навесным монтажом. А часть деталей установится непосредственно в плату. - Создание платы начинается с прорисовки рисунка с расположением деталей и контактных дорожек между деталями.
Затем рисунок переносят на заготовку платы. Когда рисунок перенесен на плату, то далее все идет по известной методике. Травление платы, сверление отверстий под детали, лужение дорожек на плате. Многие используют для получения рисунка платы современными компьютерными программами, такими как Sprint Layout, но если у вас их нет ничего страшного. В данном случае мы имеем небольшую схему. Её можно сделать вручную. - Когда плата готова, вставляем в подготовленные отверстия необходимые радиодетали детали, укорачиваем кусачками длину контактов до необходимой и начинаем пайку.
Для этого прогреваем паяльником место контакта на плате, подносим к нему припой, когда припой расплывётся по поверхности в точке контакта, убираем паяльник, даем охладиться припою. При этом все детали должны оставаться на местах, не двигаться. При пайке следует соблюдать меры безопасности. В первую очередь надо беречься от ожогов, их может причинить контакт с паяльником, или брызги раскаленного припоя или флюса. Следует иметь одежду, максимально защищающую все участки тела. А для защиты глаз, необходимо надеть защитные очки. Место пайки должно быть в проветриваемом помещении, поскольку в процессе работы могут появляться едкие газы. - Заключительным этапом сборки будет размещения полученной платы в коробку.
Какую выбрать коробку, это будет напрямую зависеть от типа вашего регулятора. В случае с нашей схемой будет достаточно коробки размером с пластмассовую розетку. Небольшое количество деталей, самая большая из них переменный резистор, занимают мало места, и помещаются в маленькое пространство. - Последним шагом будет проверка и настройка прибора.
Для этого понадобится измерительный прибор для контроля напряжения, и устройство для нагрузки, в нашем случае паяльник. Вращая ручку регулятора, надо исследовать, насколько плавно меняется напряжения на выходе. При необходимости можно нанести метки возле резистора регулировки.
Принципиальная схема

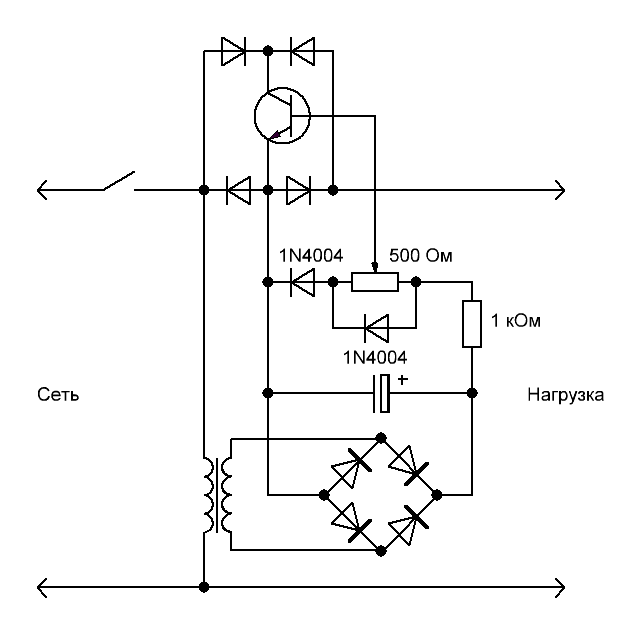

Транзисторный регулятор напряжения (рис. 9.6) содержит минимум радиоэлементов, не вносит помех в электрическую сеть и работает на нагрузку как с активным, так и индуктивным сопротивлением. Его можно использовать для регулировки яркости свечения люстры или настольной лампы, температуры нагрева паяльника или электроплитки, скорости вращения электродвигателя вентилятора или дрели, напряжения на обмотке трансформатора. Устройство имеет следующие параметры: диапазон регулировки напряжения — от 0 до 218 В; максимальная мощность нагрузки при использовании в регулирующей цепи одного транзистора — не более 100 Вт.
Регулирующий элемент прибора — транзистор VT1. Диодный мост VD1…VD4 выпрямляет сетевое напряжение так, что к коллектору VT1 всегда приложено положительное напряжение. Трансформатор Т1 понижает напряжение 220 В до 5…8 В, которое выпрямляется диодным блоком VD6 и сглаживается конденсатором С1.
Рис. Принципиальная схема мощного регулятора сетевого напряжения 220В.
Переменный резистор R1 служит для регулировки величины управляющего напряжения, а резистор R2 ограничивает ток базы транзистора. Диод VD5 защищает VT1 от попадания на его базу напряжения отрицательной полярности. Устройство подсоединяется к сети вилкой ХР1. Розетка XS1 служит для подключения нагрузки.
Регулятор действует следующим образом. После включения питания тумблером S1 сетевое напряжение поступает одновременно на диоды VD1, VD2 и первичную обмотку трансформатора Т1.
При этом выпрямитель, состоящий из диодного моста VD6, конденсатора С1 и переменного резистора R1, формирует управляющее напряжение, которое поступает на базу транзистора и открывает его. Если в момент включения регулятора в сети оказалось напряжение отрицательной полярности, ток нагрузки протекает по цепи VD2 — эмиттер-коллектор VT1, VD3. Если полярность сетевого напряжения положительная, ток протекает по цепи VD1 — коллектор-эмиттер VT1, VD4.
Значение тока нагрузки зависит от величины управляющего напряжения на базе VT1. Вращая движок R1 и изменяя значение управляющего напряжения, управляют величиной тока коллектора VT1. Этот ток, а следовательно, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень управляющего напряжения, и наоборот.
При крайнем правом по схеме положении движка переменного резистора транзистор окажется полностью открыт и «доза» электроэнергии, потребляемая нагрузкой, будет соответствовать номинальной величине. Если движок R1 переместить в крайнее левое положение, VT1 окажется запертым и ток через нагрузку не потечет.
Управляя транзистором, мы фактически регулируем амплитуду переменного напряжения и тока, действующих в нагрузке. Транзистор при этом работает в непрерывном режиме, благодаря чему такой регулятор лишен недостатков, свойственных тирис-торным устройствам.
Эффективная схема регулятора напряжения 220В
Существует множество схем для создания регулятора напряжения 220В, но одна из самых эффективных и популярных — это схема с использованием стабилитрона.
Стабилитрон — это полупроводниковый прибор, предназначенный для стабилизации напряжения. В данной схеме он используется для создания постоянного напряжения, которое подается на нагрузку.
Для создания схемы регулятора напряжения 220В с использованием стабилитрона вам понадобятся следующие компоненты:
| Компонент | Количество |
|---|---|
| Стабилитрон (например, КД522) | 1 шт |
| Резистор 1 кОм | 1 шт |
| Резистор 100 Ом | 1 шт |
| Конденсатор 100 мкФ | 1 шт |
| Диод 1N4007 | 1 шт |
| Транзистор КТ315 | 1 шт |
| Резисторы 1 кОм и 100 Ом мощностью 1/4 Вт | 1 шт каждого |
| Плата для монтажа | 1 шт |
| Разъем для подключения нагрузки | 1 шт |
| Провода для соединений | необходимое количество |
Примечание: Перед монтажом схемы обязательно изолируйте все контакты и провода, чтобы избежать короткого замыкания.
Основная суть схемы заключается в следующем:
- Берем стабилитрон КД522 и подключаем его вместе с резистором 1 кОм между ногами В и С стабилитрона.
- Подключаем ногу В стабилитрона к плюсовому полюсу источника питания 220В через резистор 100 Ом, а ногу С к минусовому полюсу.
- К ноге Б стабилитрона подключаем диод 1N4007 в прямом направлении (анод диода к ноге Б источника, катод — к ноге Б стабилитрона).
- Выводим ногу Б стабилитрона на базу транзистора КТ315.
- Между эмиттером и коллектором транзистора подключаем нагрузку (например, лампочку).
- Добавляем конденсатор 100 мкФ параллельно нагрузке для сглаживания напряжения.
Таким образом, создается регулятор напряжения 220В на основе стабилитрона. Эффективность схемы заключается в стабильности выходного напряжения, которое будет подаваться на нагрузку. Если внешние условия меняются (например, входное напряжение изменяется), то схема автоматически компенсирует изменения, обеспечивая постоянное выходное напряжение.
Эта простая и эффективная схема регулятора напряжения 220В может быть использована в различных областях, где требуется постоянное напряжение для работы различных устройств и нагрузок.
Схема регулятора мощности

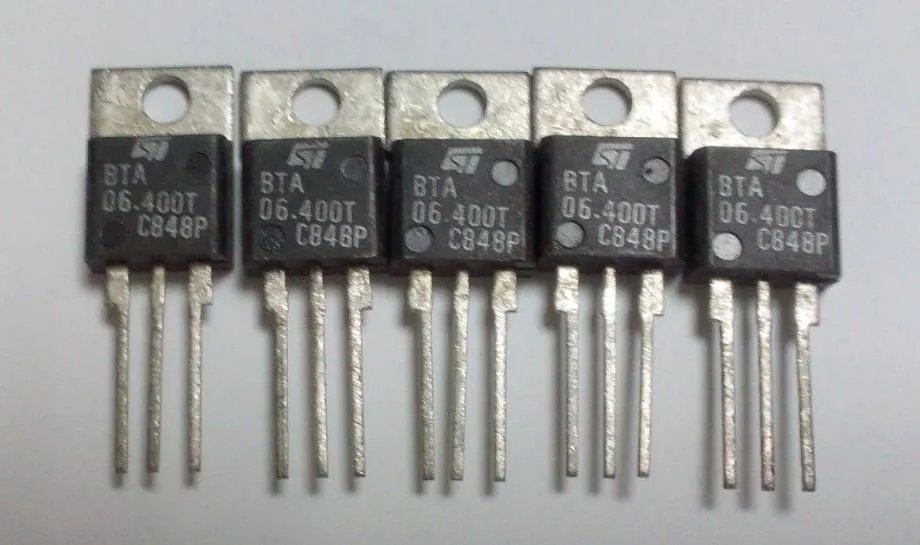

Основным элементом регулировки является симистор BTA06-600, который же и триак.
Вы же можете его заменить на почти любой симистор из серии BTA, к примеру BTA12-60, BTA24-600 и другие.
При этом можно не проводить пересчёт номиналов элементов.
Покупая симистор, учитывайте то, что первые цифры – максимальный ток, который он пропускает в открытом состоянии.
Вторая же группа цифр – максимальное обратное напряжение данного симистора.
Вот, например, возьмём триак BTA06-600 – получается, что его ток 6 ампер, а напряжение 600 В.
Его хватит для регулировки устройства, нагрузка которого будет мощностью 800 Вт.
Также советую брать запас по току при выборе симистора – изменения в цене будут незначительны, однако надёжность конструкции повыситься.
Мощность резистора R1 должна быть 0,25 Вт для того, чтобы даже при использовании регулятора на 3000 Вт резистор будет холодным.
К переменному резистору нет особых требований, так что можете брать любой, что вам приглянулся.
Конденсатор C1 же должен быть пленочным и с напряжением 400 В.
Предохранитель следует выбрать в зависимости от тока нагрузки.
Светодиод можно не устанавливать в схему, но тогда вместо диода VD1 придётся установить перемычку.
Предохранитель F1 можно установить на отдельной колодке или же на самом проводе, при этом выведя колпачок его корпуса на заднюю панель устройства.
Регулирование напряжением
Регулирование скорости этим способом связано с изменением, так называемого, скольжения двигателя — разностью между скоростью вращения магнитного поля, создаваемого неподвижным статором двигателя и его движущимся ротором:
n1 — скорость вращения магнитного поля
n2— скорость вращения ротора
При этом обязательно выделяется энергия скольжения — из-за чего сильнее нагреваются обмотки двигателя.
Данный способ имеет небольшой диапазон регулирования, примерно 2:1, а также может осуществляться только вниз — то есть, снижением питающего напряжения.
При регулировании скорости таким способом необходимо устанавливать двигатели завышенной мощности.
Но несмотря на это, этот способ используется довольно часто для двигателей небольшой мощности с вентиляторной нагрузкой.
На практике для этого применяют различные схемы регуляторов.
Автотрансформаторное регулирование напряжения
Автотрансформатор — это обычный трансформатор, но с одной обмоткой и с отводами от части витков. При этом нет гальванической развязки от сети, но она в данном случае и не нужна, поэтому получается экономия из-за отсутствия вторичной обмотки.
На схеме изображён автотрансформатор T1, переключатель SW1, на который приходят отводы с разным напряжением, и двигатель М1.
Регулировка получается ступенчатой, обычно используют не более 5 ступеней регулирования.
Преимущества данной схемы:
- неискажённая форма выходного напряжения (чистая синусоида)
- хорошая перегрузочная способность трансформатора
Недостатки:
- большая масса и габариты трансформатора (зависят от мощности нагрузочного мотора)
- все недостатки присущие регулировке напряжением
Тиристорный регулятор оборотов двигателя
В данной схеме используются ключи — два тиристора, включённых встречно-параллельно (напряжение переменное, поэтому каждый тиристор пропускает свою полуволну напряжения) или симистор.
Схема управления регулирует момент открытия и закрытия тиристоров относительно фазового перехода через ноль, соответственно «отрезается» кусок вначале или, реже в конце волны напряжения.
Таким образом изменяется среднеквадратичное значение напряжения.
Данная схема довольно широко используется для регулирования активной нагрузки — ламп накаливания и всевозможных нагревательных приборов (так называемые диммеры).
Ещё один способ регулирования — пропуск полупериодов волны напряжения, но при частоте в сети 50 Гц для двигателя это будет заметно — шумы и рывки при работе.
Цена
Рынок изобилует большим количеством предложений, с различным уровнем цен. На цену симисторных регуляторов мощности в первую очередь влияют несколько параметров:
- Мощность изделия, чем мощнее мощность, тем будет дороже ваш прибор.
- Сложность схемы управления, в самых простых схемах, основную стоимость ложится симисторы. В сложных схемах управления, где применены микроконтроллеры цена может вырасти из-за них. Они дают дополнительные возможности, соответственно за большую цену. Так регулятор на резисторе с показателями напряжения 220 В, мощность 2500 Вт. стоит 1200 рублей, а на микроконтроллере с такими же параметрами 2450 руб.
- Бренд изготовителя. Иногда за раскрученный бренд можно отдать на 50 % больше.
Сейчас можно встретить регуляторы мощности собранные по различным схемам. У каждой из них будут свои положительные стороны и недостатки. Современные регуляторы делятся на два типа, микропроцессорные и аналоговые. Аналоговые регуляторы можно отнести к системам экономного класса. Они известны со времен СССР, просты в исполнении и дешевые. Самым главным их недостатком есть постоянный контроль хозяина, или оператора.
Приведем простой пример, вам надо на выходе иметь напряжения 170 В., Когда вы выставляли это напряжения, подающее напряжение было 225 В, а теперь представим, что входящее напряжение изменилось на 10 В, соответственно измениться напряжение на выходе.
Если величина выходного напряжения влияет на процесс, то могут возникнуть проблемы. Кроме перепада подающего напряжения, на выходное могут влиять параметры самого регулятора. Так как со временем меняться емкость конденсатора, на переменный резистор может влиять влажность окружающей среды, добиться стабильной его работы невозможно.
В регуляторах на микропроцессорах такой проблемы нет. В них реализована обратная связь, позволяющая оперативно регулировать управляющий сигнал.
Одним из важных моментов длительной эксплуатации будет ремонт и сервис. Микропроцессорные регуляторы представляют собой сложное изделия, для его ремонта потребуются специализированные сервисные центры. Аналоговые регуляторы легче поддаются ремонту. Его может сделать любой радиолюбитель в домашних условиях.
Делать окончательный выбор по симисторному регулятору мощности можно после изучений условий для его работы. Когда вам не нужна большая точность на выходе, то резонно отдать предпочтения аналоговому прибору, экономя при этом деньги. Когда на выходе необходима точность, не экономьте, покупайте микропроцессорный прибор.
2 Самые распространенные схемы РН 0-220 вольт своими руками
Схема №1.
Самый простой и удобный в эксплуатации регулятор напряжения — это регулятор на тиристорах, включенных встречно. Это создаст выходной сигнал синусоидального вида требуемой величины.
Входное напряжение величиной до 220в, через предохранитель поступает на нагрузку, а по второму проводнику, через кнопку включения синусоидальная полуволна попадает на катод и анод тиристоров VS1 и VS2. А через переменный резистор R2 производится регулировка выходного сигнала. Два диода VD1 и VD2, оставляют после себя только положительную полуволну, поступающую на управляющий электрод одного из тиристоров, что приводит к его открытию.
Для контроля входного питания предусмотрена индикаторная лампочка, а для настройки выходного – вольтметр.
Схема №2.
Отличительная особенность этой схемы — замена двух тиристоров одним симистором. Это упрощает схему, делает ее компактней и проще в изготовлении.
В схеме, также присутствует предохранитель и кнопка включения, и регулировочный резистор R3, а управляет он базой симистора, это один из немногих полупроводниковых приборов с возможностью работать с переменным током. Ток, проходя через резистор R3, приобретает определенное значение, оно и будет управлять степенью открытия симистора. После этого оно выпрямляется на диодном мосту VD1 и через ограничивающий резистор попадает на ключевой электрод симистора VS2. Остальные элементы схемы, такие как конденсаторы С1,С2,С3 и С4 служат для гашения пульсаций входного сигнала и его фильтрации от посторонних шумов и частот нерегламентированной частоты.
История происхождения
Паяльник — это инструмент, предназначенный для передачи тепла материалу при соприкосновении с ним. Прямое его назначение — создание неразъемного соединения посредством расплавления припоя.
До начала XX века существовали два типа паяльных приспособлений: газовый и медный. В 1921 году изобретатель из Германии Эрнст Сакс изобрёл и зарегистрировал патент на паяльник, нагрев которого происходил под действием электрического тока. В 1941 году Карл Уэллер запатентовал инструмент трансформаторного вида, напоминающего формой пистолет. Пропуская через свой наконечник ток, он быстро нагревался.
Через двадцать лет этот же изобретатель предложил использовать термоэлемент в паяльнике для контроля температуры нагрева. В конструкцию входили спрессованные друг с другом две металлические пластинки с разным тепловым расширением. С середины 60-х годов из-за развития полупроводниковых технологий паяльный инструмент стал выпускаться импульсного и индукционного типа работы.
С использованием современной элементной базы
Старые радиодетали хороши тем, что они «дубовые» в смысле надежности эксплуатации. Но они уже действительно старые. У многих временной ресурс на пределе и служат они далеко не так долго, как «свежие». Это первая проблема. И вторая — их все сложнее найти. Хорошо что есть уже много схем регуляторов паяльников на новой элементной базе. Некоторые из них простые, другие посложнее, используются различные виды современных радиодеталей.

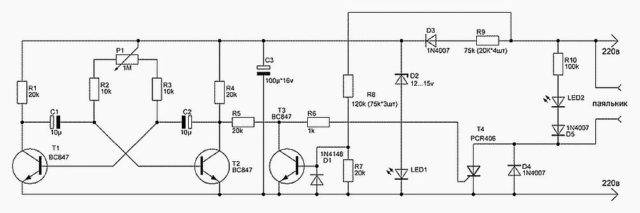

Схема регулятора для паяльника без помех на микросхеме
Этот вариант простым не назовешь, но зато он не выдает в сеть помех. С наличием большого количества электроники в каждом доме это может быть важным. Если вы паяете лишь от случая к случаю — можно и не обращать на это внимания. Но вот если вы часто сидите с паяльником, помехи могут доставлять серьезные неудобства.
Регулировать данная схема может нагрузку до 2 кВт, обеспечивает плавное изменение от 0 до максимума.
Самодельный регулятор паяльника без помех
По элементной базе. Микросхема К561ЛА7 может быть заменена на К176ЛА7. Переменный резистор R1 — любой из группы А. Остальные резисторы — лучше МЛТ, конденсаторы C1, C3 — керамические. Диоды в схеме использованы КД503А, можно заменить КД514А и КД522А. ТАкже есть вариант замены транзистора КТ361В — на КТ326В или КТ361А.
На базе фазовых регуляторов мощности PR1500S
В этой схеме использован фазовый регулятор мощности. Кроме него, в регуляторе используется лишь пара деталей, так что времени на сборку надо минимум, ошибиться практически невозможно.
Регулятор температуры жала паяльника своими руками
Нужен будет только переменный резистор, можно с выключателем — тогда не надо будет паяльник вытаскивать из сети. Для устранения помех нужен будет конденсатор на 100 пФ, на 630 В, лучше специальный плёночный для фильтров. Единственное, с чем может возникнуть сложность — намотка дросселя, его параметры есть в таблице.
Параметры для намотки дросселя
Нужно будет кольцо из феррита с наружным диаметром 20 мм. Чем больше проницаемость феррита тем лучше. Данный фазовый регулятор может регулировать нагрузку до 1,5 кВт, так что выбирать можно любой их столбиков. Можно сделать с запасом, мало ли что потом захотите регулировать. Проволока естественно, медная лакированная, специально для намотки дросселей.
То, что получилось после сборки
При сборке для дросселя и фазового регулятора лучше сделать теплоотвод. Особенно он пригодится при работе с большими нагрузками. Для паяльника можно и обойтись, но мало ли что потом подключите и лучше собрать сразу с запасом прочности.
На оптосимисторе МОС204х/306х/308х
Схема обкатанная много раз и работает отлично без каких-либо проблем. Использовать желательно оптические симисторы указанных марок, так как они открываются в случае перехода напряжения через ноль
Состояние светодиода при этом неважно. Все другие работают по другому принципу, потому схему надо будет переделывать под них. Также в схеме присутствует биполярный таймер 555 серии
Найти его не проблема, цена нормальная.
Регулятор мощности паяльника на оптосимисторах
Все компоненты подобраны миниатюрных габаритов, чтобы в готовом виде плата вошла в корпус от зарядки мобильника. Номинал резистора R5 зависит от типа используемого светодиода. На красном падение напряжения 1,6-2 В, на зелёном 1,9-4 В, на жёлтом 2,1-2,2 В, на синем 2,5-3,7 В. Соответственно резистор подбирается в зависимости от фактических параметров.
С ШИМ-контроллером
Современная элементная база очень обширна, а одни и те же задачи можно решать по разному. Например, для регулятора мощности использовать ШИМ-контроллер. Для этой схемы подойдёт любая модель, работающая на частоте 0,5-1 Гц. Коммутирующий элемент полевой транзистор, его можно найти на старых материнских платах или купить. Его тип не указан, но подойдет любой n-канальный транзистор с напряжением не менее 12 В, током — 6 А и мощностью — 60 Вт.
Регулятор паяльника на ШИМ контроллере и полевом транзисторе
Светодиод VD3 необязательная часть схемы, но он мигает с разной частотой в зависимости от нагрева. Когда приноровишься, удобно ориентироваться и не надо смотреть на ручку регулятора. Но вообще, его из схемы можно безболезненно выкинуть
Обратите внимание: шины питания от микросхемы идут параллельно проводами, это минимизирует влияние более мощной нагрузки
Но сначала разберемся, как диммер работает
Электроприбор имеет определенную мощность. Она выражается в громкости звучания, скорости вращения, яркости освещения. Например – лампа накаливания. При подаче напряжения (соответствующего параметрам), потребитель получает заданную яркость.
Это интересно:
Для плавной регулировки уровня свечения, необходимо менять основной параметр – напряжение. Это отлично работает на лампах накаливания, яркость можно уменьшать практически до нуля.
А каким образом реализовать это на практике?
Самый эффективный способ – авторансформатор. Более привычное название «ЛАТР». Напряжение регулируется контактным бегунком, который движется поперек витков вторичной обмотки. Плавность и точность выше всяких похвал. При этом практически нет потерь – КПД как у обычного трансформатора. Однако, бытовой диммер из такого громоздкого аппарата не выдерживает никакой критики.
Как еще можно плавно понизить напряжение?
Используя закон Ома – с помощью резистора (в нашем случае переменного). Собственно, первые образцы именно так и выглядели. Поскольку при подключении ламп накаливания мощностью 60 или 100 Вт, токи для резисторов были нешуточными, использовались проволочные конструкции на керамических изоляторах (по совместительству рассеивателях тепла).
Напряжение действительно снижалось, регулировка была плавной, но куда девалась «лишняя» мощность? В отличие от применения трансформатора, перераспределения энергии не происходит, поэтому излишки рассеиваются в виде тепла. Это крайне неэффективная схема подключения диммера. Регуляторы искрили, перегревались и быстро выходили из строя.
