Зачем разрабатывать схему разводки?
Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.
В схему разводки нужно включить такие обязательные элементы:
- запорно-регулирующую арматуру;
- приборы учета воды;
- фильтры;
- фитинги (переходники, водорозетки, уголки и муфты)
- обратные и редуцирующие клапаны;
- канализационный коллектор;
- подвод к полотенцесушителю.
Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.
Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.
Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.
После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:
- Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
- Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
- Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
- Число соединений необходимо минимизировать.
- Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
- По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.
Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.
При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.
После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.
Советы по укладке водопроводных труб
[vc_column width=»1/1″]
Ремонт или разводка труб в квартире с нуля может производиться с использованием следующих изделий:
- Оцинкованные или из нержавеющей стали. Разводка воды в квартире уже давно осуществляется при помощи этих материалов. Их основные преимущества – долговечность и прочность. К недостаткам можно отнести сложность монтажа, который включает в себя необходимость скручивания труб между собой. К тому же, внутри этих изделий со временем появляется слой ржавчины, что очень плохо влияет на качество воды.
- Полиэтиленовые и полипропиленовые. Устройство водопровода с их применением имеет целый ряд достоинств. К продаже они выпускаются в разном диаметре, являются долговечными, прочными и эластичными, а также легко могут быть замаскированы под штукатуркой, пластиком и другими материалами для финишной отделки стен. Трубопровод из полипропилена можно сделать своими руками, но для этого нужен специальный сварочный аппарат для пластика.
С составления схемы разводки начинаются работы по замене или организации нового водопровода в квартире. Она обязательно должна включать в себя габариты помещений, в которых будет произведена установка сантехники. В ней также должна содержаться информация о том, трубы какого диаметра будут располагаться в том или ином месте.
Запорно-регулировочная арматура, которая является неотъемлемой составляющей данной системы, должна обязательно быть отмечена на схеме. Смонтированный водопровод в квартире своими руками, схема которого напрямую влияет на правильность подключения всех устройств, будет работать правильно в том случае, если помимо вышеперечисленного, она будет содержать еще и информацию о длине узлов, а также о том, в каких местах необходимо сделать загибы труб.
Замена водопроводных труб на пропиленовые производится с использованием специального сварочного аппарата. Перед этим трубы необходимо вымерить рулеткой и нанести на них отметки маркером. Разрезать полипропиленовые изделия следует при помощи специальных ножниц, держа их под прямым углом. На каждом отрезке трубы обязательно нужно сделать отметку глубины сварки. Она зависит от размера фитинга.
Перед тем, как сделать надежные соединения, следует также отторцевать средний слой окончания трубы примерно на 1-2 мм. Осуществлять сварку следует при температуре от 240 до 260 градусов. На аппарат необходимо поместить насадки, подходящие к трубам по диаметру и подождать, пока он нагреется. После этого нужно поместить на насадки с двух сторон трубы или фитинги и подождать семь или восемь секунд. При этом не следует производить резких или вращающих движений, поскольку именно от этого зависит то, насколько эстетичной будет разводка труб в квартире.
Замена труб водоснабжения в квартире может осуществляться двумя способами:
- Закрытый. Данный метод идеален для небольших квартир. Однако помимо преимуществ, к которым в первую очередь относится возможность разместить в маленьком по квадратуре санузле всю необходимую сантехнику, он имеет также и недостатки. Речь идет о процессе штробления стен, который является весьма трудоемким и оставляет после себя массу бетонной пыли. Еще один недостаток – это отсутствие возможности провести ремонтные работы без снятия части материалов для декоративной отделки стен.
- Открытый. Чаще всего водоснабжение в квартире организуется именно этим методом. С его помощью можно осуществить монтаж любых видов труб без штробления стен. Однако полезная площадь помещения при этом уменьшится и все узлы и соединения будут на виду.
Перед тем, как начать монтаж водопровода, следует перекрыть воду в стояках и отсоединить все сантехническое оборудование и старые трубы. После этого необходимо, руководствуясь схемой, измерить количество и длину каждой трубы и нарезать эти изделия по осуществленным замерам.
Начинать монтаж следует от основного стояка, последовательно соединяя трубы, фитинги и запорно-регулировочную арматуру при помощи паяльного аппарата для полипропилена. Помните, что соединения должны быть ровными. Если вы спаяли трубы не правильно, отрежьте этот участок при помощи специальных ножниц и произведите соединение заново. Таким образом, вам удастся развести водопроводные трубы и осуществить монтаж сантехники в квартире своими руками.
Обустройство коллекторного узла в квартире
Принцип функционирования водопроводного коллектора имеет много общего с тройником, но его устройство намного сложнее. У него для поступления воды имеется единственный вход, а вот выходов для нее насчитывается несколько.
Следует отметить, что размеры входного патрубка превышают диаметр водопроводных труб на 30%. По этой причине поступление воды на коллекторный узел водоснабжения в квартире осуществляется быстрее по сравнению с ее расходом, даже когда ее используют несколько потребителей одновременно.
Водопроводный коллектор не имеет больших габаритов, его размеры зависят от числа потребителей горячей и холодной воды. Иногда его устанавливают в пространство, находящееся под мойкой.
Благодаря функционированию коллекторного узла в системе водоснабжения образуется большой поток, который далее делится на несколько меньших. На всех участках водопровода давление постоянно стабильное и величина напора не уменьшается. Пропускная способность, которой обладает коллектор, зависит от его размера, ее во многом определяют параметры входного патрубка.
Для его изготовления используют многие материалы, в том числе:
- нержавеющую сталь;
- латунь;
- полипропилен;
- полиэтилен и т.д.
Произведенные из полимерных материалов устройства отличаются высокими прочностными показателями, поэтому составляют конкуренцию металлическим аналогам
При выборе коллектора, когда производится монтаж водопровода в квартире своими руками, прежде всего, нужно обращать внимание на способ его установки.. Устройства из металла обычно оснащены стандартными резьбовыми соединениями
Если запланирована установка пластиковых или металлопластиковых водопроводных труб, используемых владельцами недвижимости все чаще, задействуют коллекторы с компрессионными фитингами или фитингами под пайку поливинилхлоридных труб.
Устройства из металла обычно оснащены стандартными резьбовыми соединениями. Если запланирована установка пластиковых или металлопластиковых водопроводных труб, используемых владельцами недвижимости все чаще, задействуют коллекторы с компрессионными фитингами или фитингами под пайку поливинилхлоридных труб.
Существуют также устройства с крепежным элементом, который носит название евроконус. Можно задействовать комбинированный способ, предусматривающий использование нескольких методов соединения.
Еще одним важным показателем является количество отводов для подсоединения сантехнического оборудования. Обычно данное число составляет от двух до шести. Прежде, как сделать сантехнику в квартире, если требуется подсоединить к коллектору большое количество точек водозабора, соединяют два или три устройства с определенным количеством выходов.
Для этого на них имеются дополнительные патрубки. Их соединяют, и в результате получается составное устройство. Входы на коллекторах, неиспользуемые для подключения, необходимо закрывать защитной заглушкой, иначе из них будет постоянно вытекать вода.
Кроме этого, существуют коллекторы, которые предназначаются исключительно либо для холодного, либо для горячего водоснабжения. Об этой конструкционной особенности не следует забывать, приступая к выбору подходящего устройства. Перед приобретением коллектора необходимо определиться, из чего сделать водопровод в квартире, а точнее с типом используемых водопроводных труб.
Современные виды коллекторов, которые чаще всего встречаются при обустройстве водопроводов в новостройке, предназначаются для реализации разводки в квартире согласно параллельной схеме. Их обычно снабжают запорными кранами, устанавливаемыми на каждом отводе. Это решение считается одним из лучших, так как при его реализации нет необходимости задействовать запорную арматуру при монтаже всех сантехнических приборов.
В результате удастся сэкономить немалую сумму денег и весь процесс обустройства или замены разводки водоснабжения в квартире займет намного меньше времени. Как правило, перед коллектором размещают обратный клапан, несколько фильтров разного назначения и приборы учета потребления воды.
Некоторые модели коллекторов снабжают встроенными запорными кранами – они позволяют перекрывать подачу воды в квартиру. Если запланирован монтаж латунного коллектора, тогда лучше выбирать устройство без таких кранов, а их установить отдельно.
Металлическое устройство отличается надежностью, оно способно прослужить примерно полвека, а вот срок эксплуатации кранов не превышает 20 лет. Дело в том, что при поломке встроенных кранов приходится менять все устройство полностью. Если краны поставить отдельно, их замена не коснется коллектора.
Основные этапы замены водопровода
Жителям многоквартирных домов необходимо, в первую очередь, приобрести все материалы, в том числе и расходные. Только после доставки всего необходимого можно перекрывать воду на стояке, это сократит период отсутствия воды у других жильцов, кстати, не забудьте их об этом предупредить. Для демонтажа вам понадобиться обыкновенная болгарка, с ее помощью удалить все старые трубы можно с наименьшими усилиями и за кратчайший срок.
Замена запорной арматуры
Перед тем, как заменить водопровод в квартире, проверьте исправность вентилей на вводе в квартире. Чаще всего работоспособность данного устройства бывает нарушена, поэтому начинать ремонт именно с замены крана.
Будет лучше, если выполнение этого этапа вы доверите профессиональному сантехнику, при этом стоит официально обратиться в жилищную контору. Такой подход к замене может избавить вас от многих сложностей.
В первую очередь, появится дополнительная гарантия того, что никто из жильцов самостоятельно не включит подачу воды в подвале.
Демонтаж старых вентилей очень часто заканчивается обломом резьбы на подводящей трубе. В этом случае это будет уже проблемой сантехника.
При выборе крана не пытайтесь сэкономить на стоимости, устройство должно будет служить достаточно долго, поэтому от его качества зависит многое.
Установка фильтра
Требования к устройству систем водоснабжения оговаривают установку специальных фильтров. Современные смесители очень чувствительны к наличию в воде различных примесей механического характера. Накипь, песок, металлическая окалина выводят такие устройства из строя очень быстро, кроме того, и здоровья вам это не добавит.
Выбор стоит остановить на простейшем фильтре грубой очистки, в его состав входит металлическая сетка и обычный отсек отстойник.
Резьбовые соединения
Замена труб водопроводных линий предполагает выполнение резьбовых соединений различных элементов. Это относится к установке кранов, фильтров, подключению различных устройств.
Герметизируется резьбовое соединение простым образом:
- Вам понадобится простая льняная подмотка и немного краски. Распушите волокна льна и намотайте на
резьбу таким образом, чтобы она при соединении деталей не была стянута (по ходу резьбы). Покройте поверхность льна слоем краски. Данный метод применяется множество лет и показывает вполне надежные результаты.
- Если вы сторонник современных материалов, тогда примените фум ленту или подобные ей материалы. Она легко наматывается на резьбу, не требует применения краски.
Для подсоединения можно применять специальные разъемные фитинги — американки, они позволят упростить процесс при необходимости демонтажа в будущем. Уплотнение и герметизация таких узлов выполняется при помощи резиновых прокладок.
Составление схемы разводки водопровода: что учитывать
Схема прокладки — это проект поступления горячей и холодной воды от центрального стояка к точкам разбора. Количество потребителей у каждого домовладельца разное. Упрощенный вариант включает раковину, умывальник, ванну и унитаз в туалете.

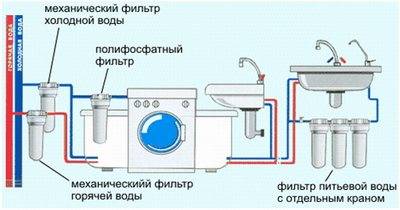

Схема разводки водопровода.
Планировки помещений последних лет предусматривают наличие 2 санузлов, что создает дополнительную нагрузку на систему водоснабжения. Кухня все чаще оборудуется посудомоечной и стиральной машиной, ванная — душевой кабиной с различным уровнем комфорта.
Прокладка может выполняться 2 способами: открытым и закрытым. В случае протечки или поломки прибора найти дефектный участок при скрытой проводке можно по наличию мокрого пятна на поверхности стен, а устранить без схемы разводки будет проблематично. Это одна из ключевых причин, по которой не стоит отказываться от составления исполнительной карты сантехнических работ.
Что для этого нужно знать:
- Материал трубопровода (сталь, пластик, медь, металлопластик).
- Размеры входного патрубка.
- Тип разводки и способы подключения (фитинговый, сварка, пайка и др.).
- Величина рабочего напора на входе в квартиру (понадобится при выборе материала).
- Для полимерных систем — количество соединений.
- Наличие мест пересечения с электропроводкой и возможные способы обхода.
- Точное место установки и тип бытового прибора.
Что сантехники называют точкой
Монтаж водопровода оценивают количеством точек подключения. Причем мнения о значении этого термина у заказчика и сантехника разные.
В широком понимании — это число бытовых приборов плюс запорная арматура. По мнению слесаря, к этому нужно добавить подвод холодной и горячей воды, а также врезку канализации, т. е., чтобы установить умывальник в сметном расчете, необходимо предусмотреть подсоединение 3 точек. Причем сборка самого прибора (корпус) оплачивается отдельно.
Типы трубных разводок
Разводка водопровода в квартире в зависимости от количества приборов может быть выполнена несколькими способами:
- коллекторным;
- тройниковым, или последовательным;
- комбинированным (совмещенным).
Коллекторная схема предусматривает подачу воды через специально оборудованный распределитель. К нему через запорную арматуру подключают каждый из установленных приборов.
Коллекторная схема обеспечивает подачу воды с помощью специального распределителя.
Последовательная проводка осуществляется с помощью общей трубы, проложенной внизу по периметру помещения, а от нее через тройник отдельными сегментами подсоединяют сантехнику.
Комбинированный способ — это когда унитаз и умывальник в туалете подключают последовательно, а ванну, душ, стиральную машину — через коллектор.
Коллекторная разводка
По своей конструкции коллектор — это отрезок трубы, один конец которой подсоединен к стояку, а другой заканчивается шаровым краном для стравливания воздуха. По всей длине прибора установлены запорные краны, которыми в процессе эксплуатации можно выборочно начинать или прекращать поступление воды.
Применение коллекторной разводки позволяет получить следующие преимущества:
- Компактное расположение системы управления подачей.
- Постоянное давление в сети.
- В случае аварийной ситуации возможность отключения только одного прибора.
Тройниковая разводка
Тройниковый способ используют при малом количестве потребителей и открытой схеме прокладки. От стояка через коренной кран подключают трубу, от которой последовательно через отводы подсоединяют сантехническое оборудование.
Тройниковый способ применяется при небольшом количестве потребителей и открытой схеме прокладки.
Преимущества:
- низкая себестоимость;
- простота монтажа и возможность сборки конструкции своими руками;
- компактность в сравнении с коллекторной системой.
Что еще нужно учесть
Помимо схемы и типа разводки, при прокладке водоснабжения необходимо определиться с трубами, из которых будет собрана магистраль. В зависимости от материального потенциала заказчика выбор материала можно осуществить в пользу металлопластиковых или полипропиленовых конструкций.
Оборудование домашнего водопровода из полимерных компонентов позволит избежать высокой трудоемкости и большого количества инструмента, необходимого при работе с металлическими профилями.
Если остановились на пластике, то помимо труб нужно рассчитать и приобрести необходимое количество соединений. Каждый из материалов предусматривает свой способ стыковки секций. Наиболее доступный метод для самостоятельной сборки — это соединение профилей и подключение приборов с помощью фитингов.
Монтаж по коллекторной схеме
Принцип организации коллекторных систем
Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).
Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.
Схема устройства коллекторного шкафа
Монтаж коллекторного водоснабжения
Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.
Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.
Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.
Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

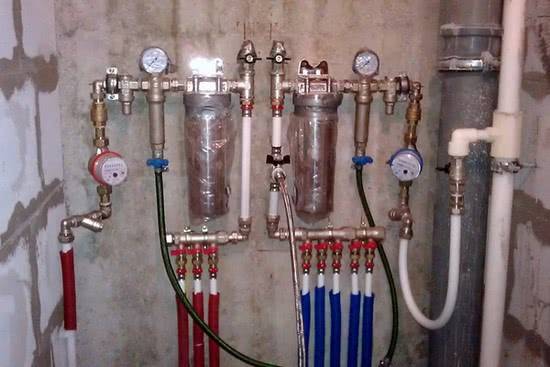

На фото пример разводки воды в квартире коллекторного типа
При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.
Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.
Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.
Коллекторное отопление
Коллекторная схема отопления реализуется следующим образом:
- Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
- Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
- Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
- Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
- В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).
На схеме коллекторная разводка отопления
При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.
Какой материал выбрать, чтобы замена труб в квартире прошла удачно
Наиболее распространены сегодня трубы для холодной и горячей воды из металлопластика, полипропилена, меди и оцинкованной стали. Рассмотрим подробней плюсы и минусы каждого материала.
Металлопластиковые трубы
Трубы из металлопластика имеют вид конструкции, в которой есть четыре слоя – сшитый полиэтилен, алюминиевый слой, толщина которого 0,4 мм (выполняет армирующую функцию), прослойка из клея и износоустойчивый пластик снаружи.
Эти коммуникации универсальны. Исходя из названия, такая труба сочетает в себе слой и пластика, и металла. Таким образом, внешний слой не подвергается коррозии и имеет большой срок службы. Внутренний слой делает трубу надежной, при этом пластичной и прочной. Разработчикам металлопластиковых коммуникаций удалось устранить проблему, характерную для пластика, – неустойчивость к высокому давлению и температурам.
Плюсы металлопластиковых труб:
устойчивость к коррозии;
легкость монтажа;
внешний слой трубы не проводит ток;
много различных фитингов.
Минусами таких труб являются:
необходимость в постоянной подтяжке.
Читайте материал по теме: Металлопластиковые трубы: виды, размеры, эксплуатация
Полипропиленовые трубы
Если вы осуществляете замену труб в квартире на полипропиленовые, цена ремонта вас определенно порадует. Стоимость таких коммуникаций сегодня наиболее оптимальна по соотношению цены и качества. Также вы получите высокие эксплуатационные характеристики труб из этого материала. Данный тип коммуникаций можно назвать наиболее утилитарным и практичным.
В отличие от труб, выполненных из ПВХ или полиэтилена, полипропиленовые трубы не столь сильно подвержены перепадам температур, особенно низких. Может полипропилен совладать и с горячей водой, однако нужно не допускать превышения пороговых показателей.
Полипропиленовые трубы гладкие снаружи, имеют высокую прочность и устойчивы к деформации. Толщина их стенок может быть до 8 мм, а внутри они зачастую армированы алюминием или стекловолокном.
Осуществив замену труб в квартире на полипропиленовые, вы получите трубопровод с очень большим сроком годности, т.к. эти коммуникации не боятся воздействия воды и могут использоваться в неблагоприятных условиях.
Итак, к плюсам полипропиленовых труб можно отнести:
высокую пропускную способность;
простоту монтажа;
максимальную герметичность стыков;
устойчивость к механическим повреждениям;
низкую стоимость.
Минусами этих труб являются:
неразборные соединения;
ограниченные температуры эксплуатации.
Читайте материал по теме: Оптовая продажа полипропиленовых труб по выгодным ценам
Медные трубы
Трубы из меди – классика, зарекомендовавшая себя десятилетиями отличной работы. Так как из этого материала трубы начали делать очень давно, существуют дома с медными трубопроводами, срок службы которых приближается к сотне лет. Несмотря на такие впечатляющие характеристики, данные коммуникации имеют далеко не самую доступную цену.
Долговечность медных труб превышает аналогичный параметр даже у полимерных изделий. При этом они обладают хорошей гибкостью и очень большим рабочим диапазоном температур. К тому же, медь имеет преимущества и с эстетической точки зрения.
Помимо цены, которая является существенным минусом данных труб, к недостаткам можно отнести слабую устойчивость к деформации. Это, конечно, облегчает монтаж (можно согнуть трубу в любое положение), но также снижает общую безопасность всего участка.
Плюсы медных труб:
максимально долгий срок службы;
возможность работы с любыми температурами;
эстетически приятный вид;
устойчивость к коррозии.
Минусы труб из меди:
стоимость;
непростой монтаж;
низкая механическая прочность.
Трубы из оцинкованной стали
Сохраняют свою популярность трубы из оцинкованной стали. Осуществляя замену коммуникаций в квартире на этот материал, вы получите хорошую влагоустойчивость, а также высокую надежность и прочность. В свое время оцинкованные трубы сменили обычные стальные.
Плюсы труб из оцинкованной стали:
максимальная механическая прочность – они отлично подойдут для замены стояка в квартире;
коррозионная устойчивость;
высокая пропускная способность – из-за оцинковки труба не зарастает и не покрывается налетом.
Минусы данных труб:
относительно высокая цена;
сложный монтаж.
Монтаж коллектора и водопроводных труб
Обычно подобные аппараты имеют всего четыре вывода. Именно поэтому, чтобы подключить значительное количество устройств одновременно, потребуется сразу несколько таких устройств.
При этом стоит установить для каждого прибора отдельный шаровой кран, чтобы при отключении одного, остальные могли работать в прежнем режиме.
Предварительно нарезав трубы подходящего размера, по составленной схеме разводки можно приступать к их монтажу. Все соединения свариваются специальным «паяльником», весьма простым в использовании.
После этого система тестируется на наличие протечек и бракованных участков и при обнаружении таковых, стоит перекрыть воду и переделать конкретный участок. Если все нормально, то можно начинать её использовать.
Смотрите видео, в котором специалист подробно раскрывает важные моменты, возникающие при монтаже коллекторной разводки труб водоснабжения в квартире:
Вода из открытых источников
Под открытыми источниками подразумевается различные реки и озера. При этом если вы самостоятельно проводите водопровод к дому и решили использовать какой-либо открытый источник воды, данная вода должна в обязательном порядке быть проверена на пригодность к использованию в пищевых целях. К сожалению, как свидетельствует практика, состояние воды в большинстве озер и рек позволяет ее использовать только в технических целях, и для пищевого водопровода дома такая вода непригодна.
Также стоит обратить внимание, что для самостоятельного забора воды из открытого источника необходимо получить разрешение от санитарной службы. Только при наличии соответствующего разрешения можно приступать к установке и монтажу оборудования системы водоснабжения
Нельзя забывать и о том, что для того, чтобы провести воду из открытого источника к водопроводу дома потребуется трубы достаточно большого диаметра и достаточно большой длины
Нельзя забывать и о том, что для того, чтобы провести воду из открытого источника к водопроводу дома потребуется трубы достаточно большого диаметра и достаточно большой длины.
Важность проектирования
На первый взгляд, кажется, что создание водопровода несложная задача и требуется только обеспечить доставку живительной влаги от центральных стояков к каждой из точек водоразбора. Их перечень может быть самым разным. Один из упрощенных вариантов выглядит так: на кухне в и совмещенном санузле устанавливают раковины, а также размещают унитаз и ванну.
Но на сегодняшний день владельцы недвижимости отдают предпочтение более сложной схеме разводки труб водоснабжения в квартире. Это связано с использованием многочисленных бытовых устройств и приборов, для функционирования которых требуется вода. Практически в каждой квартире установлена автоматическая стиральная машинка, а домохозяйки предпочитают оснащать кухню посудомоечной техникой.
В ванных комнатах монтируют современные душевые кабинки, снабженные такими опциями как гидромассаж. Нередко на схеме сантехники в квартире можно увидеть биде.
Кроме этого, в большом по площади жилье количество санузлов может быть больше одного. В итоге проект разводки труб водоснабжения в квартире должен предусматривать установку пары дополнительных унитазов и еще одной душевой кабинки, что улучшает условия проживания для членов семьи, делая их более комфортными.
В результате возрастают требования к качеству функционирования водопроводной системы, поскольку некоторые современные бытовые приборы очень чувствительны к качеству используемой воды. Во многом этот показатель зависит от того, насколько правильно спроектирован монтаж труб водоснабжения в квартире.
Основные типы водопроводных систем
В зависимости от того, насколько коммуникации доступны для ремонта, выделяют следующие типы систем:
- Открытые — все элементы находятся на виду. Легко проводится монтаж и модернизация. Подобная схема разводки труб водоснабжения отличается простотой в обслуживании и ремонте.
- Закрытые — практически все составляющие системы скрыты в стенах или полу помещений. Такое решение наиболее эстетично и существенно экономит полезное пространство комнаты. При этом все разъемы остаются открытыми — муфты, переходники, фитинги и др. Данный вид коммуникаций требует тщательного планирования и больших трудозатрат.
Во втором случае узнать о возникшей течи довольно сложно — обычно первыми это замечают соседи снизу, если таковые имеются.
Доставка воды до потребителя от магистрального трубопровода может выполняться в нескольких вариантах:
- коллекторное водоснабжение — метод параллельного подключения, при котором каждый элемент имеет собственное соединение с коллектором;
- тройниковая схема — все элементы присоединяются к общей магистрали последовательно через тройники.
Схема с коллектором, так же как и тройниковая разводка водоснабжения обладает своими преимуществами и недостатками.
Проектирование схемы прокладки труб
Существуют две основных схемы – последовательная и коллекторная схема, а также комбинированная, сочетающая в себе элементы обоих вариантов.
Последовательная – это схема водопровода, в которой все точки подключаются в определенной последовательности. От общей магистрали отходит труба, питающая водой одновременно большое количество людей. Основной недостаток такой схемы заключается в том, что при одновременном использовании воды сразу несколькими потребителями у первого будет самое высокое давление и хороший напор, а у последнего вода будет бежать намного хуже.
Коллекторная разводка воды в квартире прокладывается по другому принципу. Подвод воды из главной магистрали осуществляется в коллектор, а уже из него подается потребителям по отдельным трубам. Эта схема имеет существенное преимущество, поскольку каждый потребитель имеет собственный кран, который позволяет перекрыть подачу воды для проведения ремонтных и профилактических работ. Помимо этого, напор воды в каждом доме или квартире будет одинаков. Основным недостатком коллекторной разводки является дороговизна, поскольку для ее реализации необходимо больше материалов и элементов.
