Монтаж сантехники
Если ванная комната довольно просторная, то порядок установки не важен. В противном случае начинать следует с больших приборов (ванна, душевая кабина). Перед тем как переходить к разводке труб, нужно выполнить ряд подготовительных работ: демонтировать всю старую сантехнику и подготовить поверхности. При необходимости плитка снимается не только со стен, но и с пола. После того, как поверхности будут освобождены от облицовки, следует хорошо их очистить.
Затем проводится разметка и разводка труб в соответствии с составленным заранее планом. И только после этого можно переходить к чистовой отделке поверхностей и установке приборов.
https://www.youtube.com/watch?v=8jOI8k-KkUk
Раковины
По сути, установка раковины несложная, все сводится к элементарным действиям. Она может крепиться на кронштейнах либо на пьедестале. Первый случай является самим распространенным, хотя многие отдаются предпочтение и второму варианту.
Установка раковины
Кронштейн – чтобы хорошо укрепить раковину этим способом необходимо провести разметку. Обычно умывальник принято располагать на высоте 80-85 см от пола. От этой метки нужно отмерить расстояние равное толщине настенного крепления раковины. На эту длину будут выступать кронштейны.
Далее, следует приложить кронштейны к стене и определится, какое расстояние будет между ними, делая соответствующие пометки. По ним сверлятся отверстия под дюбели и вкручиваются кронштейны. После этого можно устанавливать раковину на крепления. Если все сделать правильно, умывальник не будет шататься. Теперь остается подключить к умывальнику сифон, а затем установить и подключить смеситель.
Пьедестал или тумба – в этом случае раковина может держаться на тюльпане (ножке) либо она идет в комплекте с тумбой. Для удерживания сантехники можно тоже воспользоваться кронштейнами, но можно сделать и так, чтобы раковина держалась на самой тумбе. Перед установкой тумбы, нужно также провести разметку полу и стены.
Потом по меткам нужно просверлить отверстия под дюбели. Далее, раковина прикручивается к стене с использованием прокладочных шайб и гаек. Их не стоит сильно затягивать, так как раковина может треснуть. При необходимости пьедестал либо тумбу тоже можно закрепить на полу. В завершение остается установить сифон и смеситель.
По окончании всех работ следует проверить все соединительные места на герметичность. При обнаружении протечки следует обработать их герметиком.
Ванны
Монтаж ванной начинается с разборки старой сантехники. При необходимости разронять площадку, чтобы ванна стояла ровно. Перед установкой следует внимательно изучить инструкцию. Первым делом нужно установить ножки либо специальные стойки, которые обычно идут в комплектации. При их отсутствии, их можно заменить кирпичами.
Теперь можно подсоединять сифон с отстойником к тройнику согласно инструкции. Соединительные места лучше заделать герметиком для обеспечения лучшей герметичности. Если необходимо установить смеситель.
Специалисты рекомендуют заземлить ванну в целях дополнительной безопасности!Чтобы повысить комфорт от использования ванны, ее лицевую часть можно задекорировать. Для этого можно сделать кирпичную кладку либо смонтировать специальные жалюзи.
Этапы установки ванны
Унитаза
Перед установкой унитаза следует отключить подачу холодной воды и проверить канализационный вход. Стоит заметить, что выбирать унитаз следует в зависимости от размещения канализационной трубы. Приемник при этом может располагаться по-разному:
- вертикально;
- горизонтально;
- наклонно.
Основные этапы установки унитаза
Исходя из этого, следует брать модель с соответствующим выходом коллектора. На время работ можно закрыть отверстие тряпкой, чтобы исключить неприятный запах. Поставив сантехнику на место, сделать разметку для отверстий под пластиковые пробки, предварительно состыковав с выходным патрубком. Перед тем как крепить унитаз на его подошву желательно нанести силикон. Далее, болтами с пластиковыми шайбами закрепить сантехнику, только не сильно затягивать, иначе подошва может треснуть. Дать силикону полностью высохнуть (хватает 4 часов) и установить сливной бачок, закрепив его винтами, а потом подведя к нему гибкий шланг. Теперь бачок можно закрыть и проверить его работу.
Если вам кажется, что разводка труб в ванной – это слишком сложный процесс, то вы ошибаетесь. Современные технологии превратили его в систему достаточно простых и доступных всем действий, при условии, что у вас есть желание все сделать самостоятельно.
Типы схем разводки водопровода
На практике разводку выполняют тремя способами:
- с использованием тройников-распределителей – последовательным;
- через коллектор;
- с проходными элементами – розетками.
Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.
Тройниковая
Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.
Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.
Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.
Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.
Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

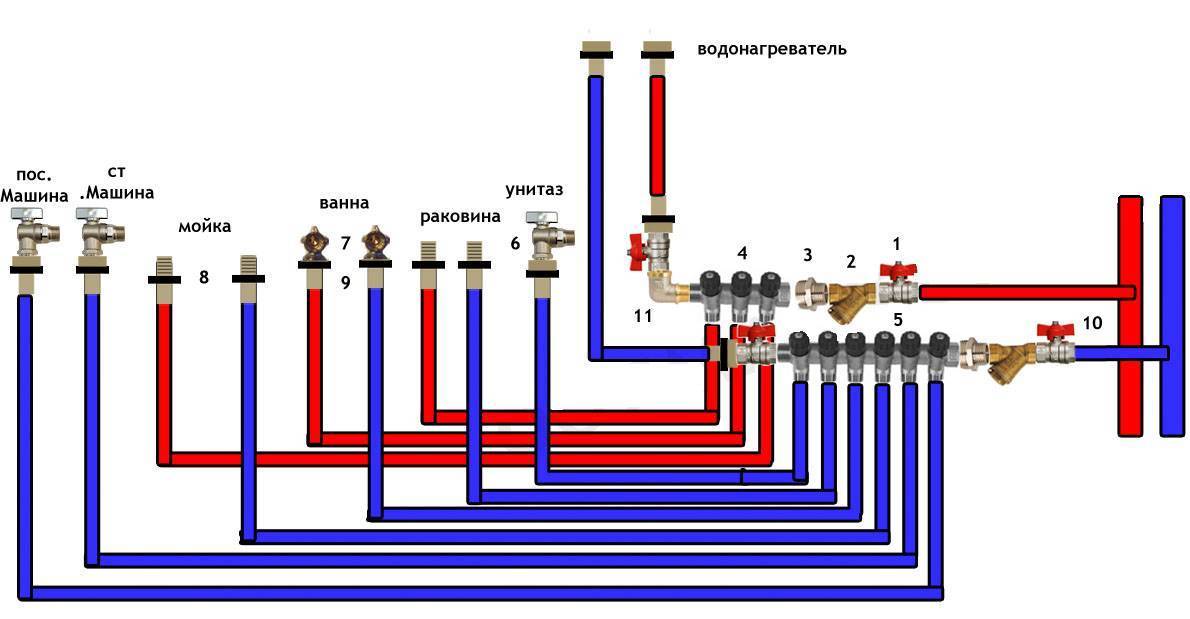

Коллекторная
Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.
Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.
При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.
Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.
Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.
С проходными розетками
Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.
Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.
Расчет сантехнических систем
Перед тем как сделать разводку воды в туалете и ванной комнате, я не забыл, что нужно сначала определиться с параметрами труб. В частности, пришлось вычислить требуемый диаметр трубопроводов, по которым поступает холодная и горячая вода, а также отводятся нечистоты. Во время расчета я еще определился с числом необходимых фитингов, длиной труб, под каким уклоном они будут смонтированы. При этом учитывал вид устанавливаемых сантехнических приборов и количество воды, которое требуется для их работы.
На заметку!
Каждый сантехнический прибор потребляет конкретный объем воды. Чтобы проще выполнить вычисления, я использовал в расчетах условную единицу. Ведь она позволяет обозначить определенное количество воды без привязки к конкретным цифрам.

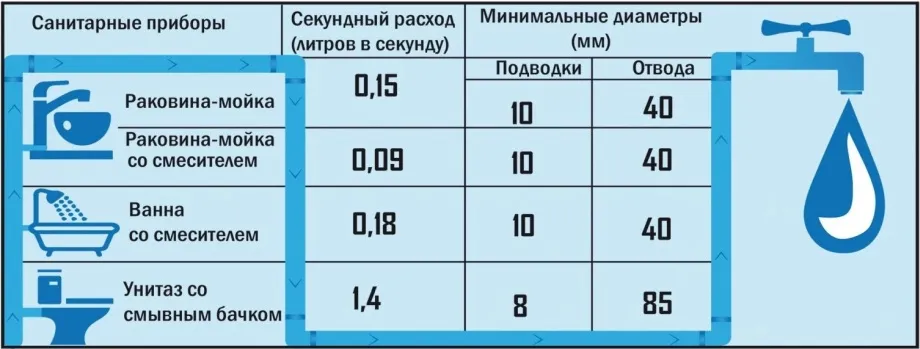

Потребление воды сантехническими приборами
Итак, при расчетах я учел следующее водопотребление:
- умывальник-раковина – 1 условная единица;
- унитаз – 3 условных единицы;
- душ и стандартная ванна – 2 условных единицы;
- стиральная автоматическая машинка – 3 условных единицы.
Из-за небольшого водопотребления каждого устанавливаемого сантехнического оборудования и подключаемой бытовой техники получилась схема разводки труб водоснабжения в ванной и туалете, состоящая из трубопроводов 1/2 дюйма. Это минимально допустимый и распространенный диаметр. Если бы я выбрал трубы меньшего сечения, тогда стиральная машинка не могла бы нормально работать, а ванна долго бы наполнялась.

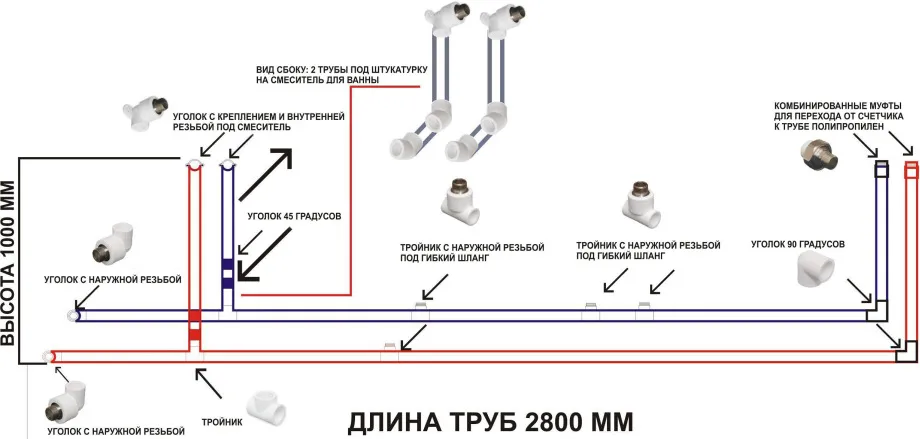

Схема разводки водоснабжения из труб диаметром 1/2 дюйма
Разводка канализации в ванной комнате и туалете осуществлялась с соблюдением других требований, а именно:
- Когда диаметр канализации равен 1 1/4 дюйма, тогда труба пропускает только одну условную единицу стока. При этом наибольшая длина горизонтально расположенного участка трубопровода без вентиляции составляет 700 мм. В то же время максимальное сечение у вытяжной трубы должно быть 1 1/4 дюйма.
- Когда у канализации диаметр 1 1/2 дюйма, тогда система сможет отвести две условных единицы нечистот. При этом наибольшая протяженность горизонтально расположенного канализационного участка без вентиляции может составлять 1000 мм. В то же время вытяжную трубу монтируют с максимальным сечением 1 1/2 дюйма.
- Когда у системы канализации диаметр равен 2 дюймам, тогда через нее сможет пройти две условных единицы нечистот, а наибольшая длина участка без вентиляции, который расположен горизонтально, должна быть не более 1550 мм. При этом вытяжку делают из трубы диаметром максимум 1 1/2 дюйма.
Диаметры труб для канализации
- Когда у канализационной трубы диаметр равен 3 дюймам, тогда через нее пройдет максимум 20 условных единиц стоков. При этом наибольшая протяженность горизонтально расположенного не вентилируемого канализационного отвода составит 2000 мм. В то же время диаметр вытяжной канализации будет равен максимум 2 дюймам.
- Когда канализация имеет диаметр 4 дюйма, тогда через нее сможет пройти максимум 150 условных единиц нечистот. При этом длина не вентилируемого канализационного участка будет составлять максимум 3000 мм, а диаметр вытяжной трубы должен быть равен 3 дюймам.
На заметку!
Выполненная разводка сантехники в доме после правильно проведенного расчета обеспечила нормальную и стабильную работу подключенных приборов. При этом советую делать небольшой запас, когда рассчитывается объем потребляемой воды и нечистот. Это необходимо, чтобы была возможность в будущем при необходимости подключить дополнительное оборудование.

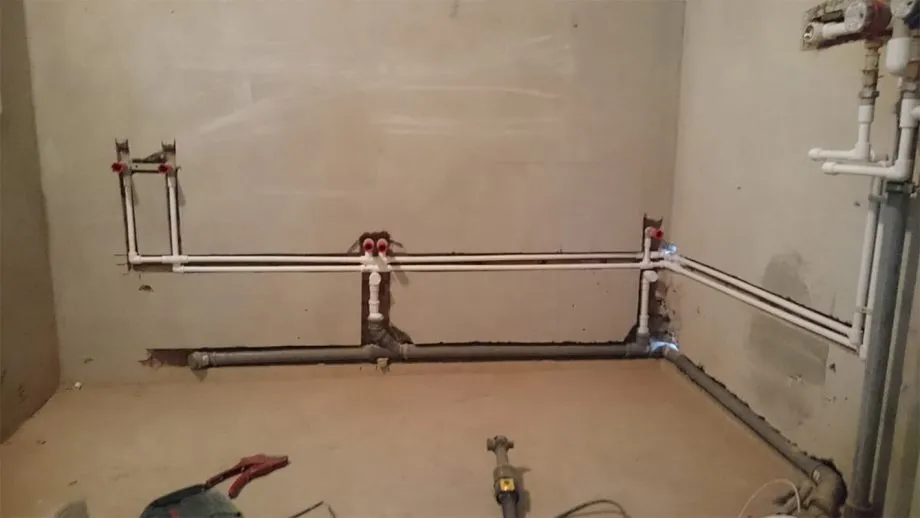

Пример правильно выполненной разводки
Виды водопроводных разводок
В закрытом способе установки водопроводных труб для прокладки магистралей используются штробы – выдолбленные в стене траншеи. Именно в них устанавливаются все трубы. Этот способ считается наиболее затратным, но с точки зрения дизайна он предпочтительней. Снаружи нет никаких следов водопроводных труб и неэстетических соединений. С другой стороны, возможная течь системы требует сложных манипуляций, а после ее устранения необходимо восстанавливать целостность стен.
Открытый метод в этом плане намного практичней, ведь есть доступ к любой точке системы без лишних усилий. Недостатками такого метода считается неэстетический вид водопроводных элементов, а также сокращение полезной площади, что не всегда уместно при небольших размерах помещения.
Открытый или закрытый способ установки водопроводных труб – это можно решить для себя, обратив внимание на следующие факты:
- Скрытый водопровод не занимает лишнего места, эстетически привлекателен и считается профессиональным выполнением сантехнических работ.
- Для маленьких ванных комнат и туалетов закрытый способ установки водопровода будет единственно правильным решением ().
- Профилактические осмотры системы легче сделать при открытом способе установки труб.
- В случае пожара, есть шанс, что коммуникации останутся целыми, что означает сокращение расходов по восстановлению.
- Для новичков лучше использовать открытый способ монтажа, ведь можно быстро установить и исправить неполадки.
- Для монтажа открытого водопровода ассортимент используемых материалов более широк.
- Протечки в системе легче обнаружить и исправить именно при открытом варианте водопровода.
- Открытая форма водопровода дает возможность дополнять систему новыми потребителями.
Полезный совет: чтобы скрыть неприглядные трубы и крепеж, можно использовать фальш-панели из подходящего материала. Такой способ можно назвать оптимальным, ведь он собрал все преимущества обоих вариантов.
Некоторые рекомендации по выбору материала и инструмента
Итак, замена водопровода, вне зависимости от объема работ, требует наличия некоторых инструментов. Кроме того, следует внимательно отнестись к выбору материала для водопровода. Замена труб водоснабжения может быть произведена трубами из разного материала. Однако у всех есть своя сфера применения.
Замена водопроводных труб
В общем случае есть следующие правила и рекомендации по проделке такой работы своими руками у себя в квартире или доме:
- В том случае, когда замена водопроводных труб осуществляется скрыто, то лучше всего использовать полипропиленовые трубы, которые армированы стекловолокном;
- Сегодня очень широкое распространение получили металлопластиковые трубы, а вот век металлических уже закончен. Однако лучшими на данный момент из всех труб для горячего водоснабжение являются полипропиленовые. Они лучше металлопластиковых тем, что последние при многократном повторении смены температурного режима приходят в негодность;
- Что касается соединений, то их нужно делать своими руками в доступных местах, чтобы в случае аварии до них можно было очень легко добраться и произвести ремонт;
- Замена водопроводных труб в квартире должна сопровождаться и заменой запорной арматуры. Выбирать нужно только те краны, которые имеют шариковый механизм;
- Что касается труб, то для водопровода нужно использовать только те, которые подходят под его характеристики. Например, температура поступающей воды в квартире, качество этой воды, наличие материальных средств;
- Как уже было сказано, для горячего водоснабжения оптимальным вариантом являются полипропиленовые изделия. Они способны выдерживать температуру носителя до 80 градусов, при этом легки в эксплуатации и имеют оптимальное соотношение цена/качество.
- Замена водопровода в доме своими руками часто выполняется потому, что старая система водоснабжения не могла обеспечить потребителям нормальное давление. Причин тому может быть масса. Чтобы даже с очень низким давлением в системе обеспечить нормальный напор, в новую схему вводят такое устройство, как повышающий насос;
- Для очистки воды необходимо установить специальные фильтры. Они могут быть частью стояков, или выводиться отдельно. Надо сказать что для стояков больше подойдут фильтры грубой очистки, которые будут избавлять воду от песка, ржавчины и тому подобных примесей. Что касается более тонких фильтров, то их ставят непосредственно под краном.
Материалы для замены водопровода
Кроме всех перечисленных материалов понадобятся многочисленные резиновые прокладки. А также могут понадобиться специальные крепежные элементы для стоков и горизонтальных труб.
Пошаговый алгоритм работ
Рассмотрим порядок монтажа разводки водопровода в квартире. Это будет полезно для всех владельцев, планирующих выполнить работу самостоятельно. Для остальных пользователей знание алгоритма монтажных работ позволит более осознанно контролировать работу приглашенных специалистов, с пониманием оценивать их действия.
Для каждой схемы разводки используется своя, специфическая методика выполнения работ. Однако, в обоих случаях есть общие пункты плана работ, которые должны быть выполнены в любом случае. Также общими являются технология соединения труб, состав контрольных приборов и запорной арматуры.
Установка шаровых кранов
Шаровые краны являются первыми элементами, установленными на отводах труб горячей и холодной воды от стояков. Они используются для того, чтобы перекрыть воду при необходимости ремонта или обслуживания системы.
Надо выбирать устройства, руководствуясь следующими требованиями:
- рабочее давление должно быть до 60 атмосфер;
- допустимая температура воды — до +150°;
- корпус крана должен быть изготовлен из бронзы.
Последнее требование очень важно, так как на рынке имеется множество изделий из стран Юго-Восточной Азии, которые изготовлены из некачественных материалов, вплоть до силумина. Корпуса таких кранов порой ломаются сами по себе. Если владельца в такой момент не окажется дома, чтобы срочно перекрыть воду в подвале или вызвать аварийку, будут затоплены все квартиры с нижних этажей
Допускать такую ситуацию нельзя, поэтому к выбору отсекающих кранов следует отнестись со всей ответственностью
Если владельца в такой момент не окажется дома, чтобы срочно перекрыть воду в подвале или вызвать аварийку, будут затоплены все квартиры с нижних этажей. Допускать такую ситуацию нельзя, поэтому к выбору отсекающих кранов следует отнестись со всей ответственностью.
Кроме этого, рекомендуется устанавливать краны со встроенными фильтрами. По схеме дальше будут устанавливаться различные устройства — счетчики, редукторы, коллектор с запорной арматурой. Иногда вода в стояке несет ржавчину или даже мелкие частицы. Это случается после ремонтных работ, замены вентилей в подвале и прочих действий. Возможность сразу отфильтровать всю грязь позволит сохранить работоспособность всех труб, элементов разводки, прочих устройств, расположенных дальше по ходу трубы.
Установка крана производится при закрытых вентилях подачи в подвале. В сети Интернет есть немало роликов о монтаже крана под давлением. Их надо рассматривать как некий трюк, который ни в коем случае не следует повторять. Если что-то пойдет не так, потоп соседям снизу обеспечен. Открывать вентили в подвале можно только после присоединения крана и установки его в положение «закрыто».
Установка счетчиков для горячей и холодной воды
Счетчики воды (расходомеры, если точнее) продаются укомплектованными всеми соединительными элементами. Как правило, вместе со счетчиком присутствуют специальные накидные гайки с переходниками
При установке надо обращать внимание на стрелки, имеющиеся на корпусе счетчика. Они показывают направление движения воды
Кроме этого, необходимо обеспечить правильное положение корпуса. Есть счетчики для горизонтального и вертикального монтажа. Отличить их просто — надо развернуть циферблат устройства в правильное положение. Если присоединительные патрубки окажутся расположены на горизонтальной оси, то счетчик предназначен для горизонтальной установки, и наоборот.
Рекомендуется также установить вместе со счетчиками обратные клапаны (между общими кранами и счетчиками), которые обеспечат защиту от поступления воды в противоположном направлении.
Все соединения надо хорошо уплотнить с помощью сантехнического льна или ФУМ-ленты. ФУМ — это фторопластовый уплотнительный материал, представляет собой мягкую тонкую ленту. Она весьма эффективна в качестве подмотки, не изменяет своих качеств со временем и не реагирует на температуру воды.
Монтаж редукторов
Редукторы в системе водоснабжения необходимы для компенсации излишне высокого или неравномерно изменяющегося давления. Они устанавливаются, если используются сантехнические приборы с ограничением по давлению воды. Необходимо учитывать, что в квартирах редукторы устанавливают нечасто, так как они имеются на вводе в дом или на нижнем участке стояка. В основном, редукторы используются в частных домах, общественных или промышленных зданиях, сооружениях.
