Оптимальная разводка отопления в частном доме: сравнение всех типовых схем

Изготовление твердотопливного котла длительного горения своими руками

Приступая к сборке котла своими исполнитель  должен владеть навыками слесаря, сварщика и электрика, чтобы безопасно выполнить процесс производства и монтажа. У него должны быть средства защиты и заранее приготовленные материалы, инструменты и приспособления.

Чертеж

Чертеж твердотопливного котла

После того как будет выбран тип котла, потребуется иметь точный чертеж деталей. Он может выполняться самостоятельно, если мастер обладает определенными знаниями и навыками черчения, также можно его взять у знакомого, который смонтировал аналогичный котел отопления частного дома или скачать из интернета. Сегодня в сети достаточно вариантов проверенных конструкций твердотопливных котлов собственного изготовления.

Возможно такой чертеж придется доработать в зависимости от имеющихся расходных материалов, особенно в части изготовления корпуса и теплообменного аппарата. Главное, что нужно сохранить — это расчетную толщину металла, минимально допустимые габариты, поверхность нагрева теплообменника, диаметр отверстия для выхода дымовых газов, чтобы котел раньше времени не перегорел.

Материалы

Перед тем как сделать котел подготавливают рабочее место, обычно это мастерская, и складируют в ней необходимые материалы. Для создания котлоагрегата на твердом топливе потребуются такие расходные материалы:

  • стальной лист более 5 мм для корпуса, труба или использованный газовый баллон;
  • лист нержавейки 5 мм для топливоподачи;
  • стальной уголок, с размерами по чертежу;
  • колосниковая решетка, сталь или чугун;
  • водопроводные трубы, для высокой температуры с диаметрами по чертежу;
  • дверца для зольника;
  • проволока, метизы и электроды;
  • воздушная заслонка или регулятор тяги.

Инструменты

Мастеру потребуется большой перечень инструментов:

  • Спецодежда сварщика с защитными средствами;
  • сварочный инверторный аппарат;
  • болгарка с дисками по металлу;
  • электрическая дрель со сверлами по металлу;
  • набор слесарных инструментов;
  • набор измерительных инструментов.

Делаем котел своими руками

https://youtube.com/watch?v=o1ZG1WkhF-Y

Для выполнения корпуса твердотопливного котла длительного горения я выбрал старый газовый баллон, предварительно тщательно промыл его от остатков газа, если есть какие-то сомнения, рекомендую приобрести уже подготовленный баллон в газовой службе.

Далее на баллоне отрезал его верхнюю часть ниже места изгиба. После подготовке корпуса выполнение котла производил по следующей инструкции:

  1. Из нержавеющего листа 5 мм, вырезал круг, с диаметром на 20 мм меньше внутреннего диаметра корпуса, чтобы он в дальнейшем мог свободно перемещаться вдоль него, продвигая топливо.
  2. В середине полученного листа просверлил отверстие 100 мм корончатым сверлом.
  3. К данному отверстию приварил трубу подходящего диаметра с высотой на 100 мм выше корпуса котла. Тщательно выполнил швы, чтобы они были герметичными и аккуратными. Если аккуратно не получилось, можно обработать болгаркой или напильником. Таким образом будет изготовлена конструкция в виде поршня, которая под собственным весом будет продвигать топливо вниз топочной камеры.
  4. К нижней части поршня приваривают 4 металлических уголка, для создания воздушных каналов, подающих воздух к устью горения.
  5. Вырезал еще один круг, но теперь большего диаметра чем корпус на 5 см, в середине вырезал отверстие 100 мм для поршня, эта деталь будет выполнять роль крышки котла. Одетая на поршень она герметично закроет корпус котла, тем самым создаст камеру горения.
  6. Трубу вверху оборудовал заслонкой для регулирования объема, подающего воздуха.
  7. Края крышки тщательно обработал напильником.
  8. К корпусу котла приварил специальные ручки для перемещения, а к нижней части корпуса —  ножки из металлического уголка.
  9. Внизу корпуса вырезал место под дверцу зольника и установил ее на петлях.
  10. Дымоход приварил в верхней части котла из трубы диаметром   100 мм.
  11. Перед тем как поставить котел, его нужно выставить на ровную бетонную или кафельную поверхность и подсоединить по газовой части к дымовой трубе.

Виды автономных систем отопления частного дома

Ключевым моментом индивидуального отопительного контура является вид топлива, применяемого для генерации тепловой энергии. По этому признаку автономные системы обогрева классифицируются на виды:

  • Газовые, работающие на природном или сжиженном газе.
  • Электрические.
  • Твердотопливные, в которых в качестве источника энергии используется каменный уголь, горючие сланцы, древесные пеллеты, дрова.
  • Жидкотопливные.

С целью снижения энергопотребления домашней греющей линии допускается использование нескольких видов топлива, правда, для этого потребуется специальные комбинированные котлы.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

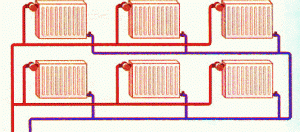

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Распространенные ошибки при монтаже

Выше изображены «ленинградские» схемы горизонтальных однотрубных этажных контуров с радиаторами, подключенными к общей магистрали двумя тройниками. Через каждый прибор протекает только часть полного объема теплоносителя, циркулирующего по контуру. Можно встретить ошибочное подсоединение без магистральной трубы (см. контур первого этажа на рис. ниже).

Виды подключения радиаторов в горизонтальных однотрубных контурах.

Такой способ подключения радиаторов отопления является предельно дешевым. На каждый радиатор приходится один фитинг для присоединения металлопластиковой трубы Ду20 или Ду25 и отрезок трубы между соседними приборами. Дешевле не придумать. Но расплата за дешевизну – плохая работа половины радиаторов. Первый их них (по ходу движения теплоносителя) нагрет до температуры 55 °С, а последний при N=6-8 нагревается всего до 35 °С, поскольку теплоноситель, проходя через радиаторы, интенсивно остывает в них.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

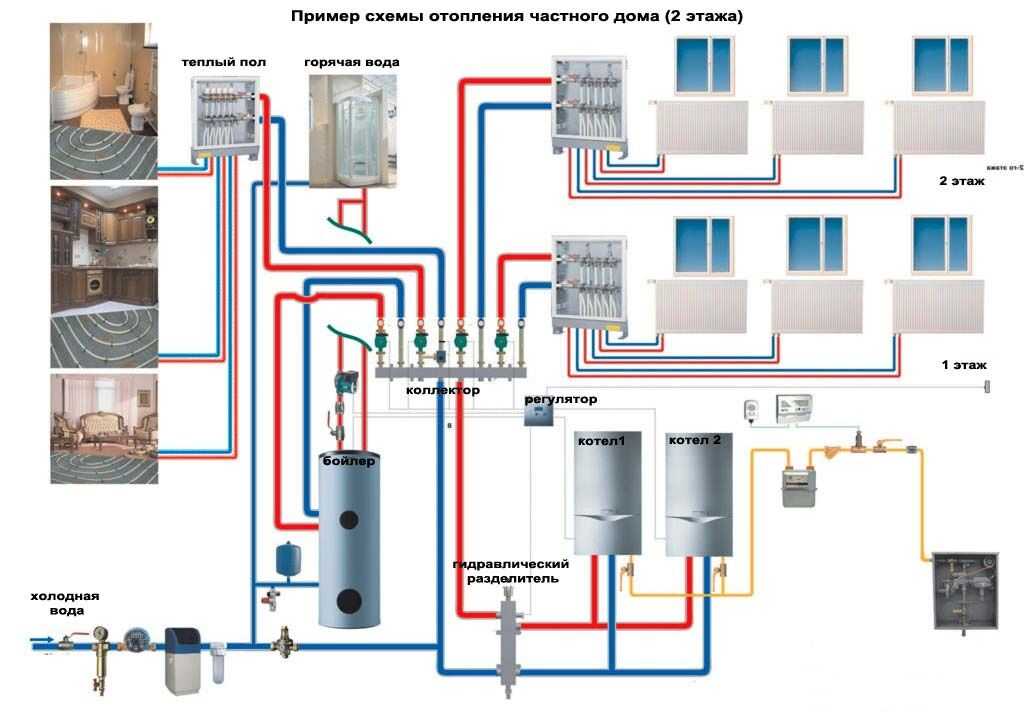

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

Схема открытой системы отопления с циркуляционным насосом

Особенности монтажа обогревательных систем

Однотрубная схема монтажа отопления считается независимой от внешних условий и менее затратной. Монтаж может выполняться с горизонтальной и вертикальной разводкой. Однотрубную проводку еще часто называют Ленинградкой. Ее достоинствами является универсальность и экономичность. А как подключить систему отопления Ленинградка в частном доме можно узнать здесь.

А вот монтаж отопления схема отопления двухтрубного типа имеет свои особенности. К ним можно отнести: повышенные расходы комплектующих и материалов, объемность работ. Но такая схема отличается универсальностью и может быть применена в частых домах любой этажности и любой площади. Но при организации системы теплоснабжения могут быть использованы и другие способы монтажа, которые повышают эффективность работы обогревательных агрегатов в определенных условиях. Но в любом случае заниматься этим должны только высококвалифицированные мастера.

Например, если есть газовая магистраль, идеальным вариантом будет схема газового отопления в частном доме (правда, при отсутствии такой магистрали, многие используют автономную газовую котельную).

https://youtube.com/watch?v=vkXy8qoEukQ

Монтаж системы отопления

Обустройство эффективно работающего автономного отопления – непростая задача. Можно, конечно, обратиться за помощью к специалистам, которые смонтируют трубную разводку, подключат к ней радиаторы и установят обогревательный котел. Однако монтаж отопления своими руками доступен домашним мастерам.

Пошаговая инструкция устройства отопления, как правильно сделать монтаж:

  1. Установка нагревательного котла. Для него выбирается наиболее удобное место, упрощающее прокладку трубопровода и подключения к источнику топлива.
  2. Монтаж радиаторов отопления. Обычно батареи устанавливают под оконными проемами, что положительно влияет на воздухообмен в помещении. Расстояние от подоконника до радиатора составляет 100 мм, от пола – 60 мм.
  3. Устройство трубной разводки. Трубы с фитингами прокладывают закрытым (в конструкции пола) или открытым способом, поверх финишного напольного покрытия.

Трубы подключаются к радиаторам отопления, устанавливается запорная арматура, монтируются расширительные баки, циркуляционный насос, автоматические приборы безопасности и другое оборудование.

Схема отопления с двумя котлами

Часто с твердотопливной установкой используют маломощный прибор, работающий на ином виде горючего, – электрокотел или газовый, запитанный от баллона.

Это дает такие преимущества:

  1. Если пользователь забудет подложить дрова, второй агрегат запустится автоматически и не даст системе остыть.
  2. Основной отопитель работает с максимальным КПД.

Основное оборудование подбирают не по наименее низкой, а по среднезимней температуре. Это дает возможность эксплуатировать его большую часть времени в режиме номинальной производительности, а значит, с максимальным КПД.

Схема отопления с двумя твердотопливными котлами.

Второй котел используют:

  • в экстремальные холода;
  • во время простоя основного отопителя из-за отсутствия горючего или в период обслуживания;
  • в межсезонье (в одиночку).

Применяют разные схемы подключения:

  • параллельную;
  • последовательную;
  • каскадную.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Расчет системы отопления

Как и все тепловые расчеты, этот при доскональном исполнении довольно сложен. Но мы приведем очень простую методику, позволяющую определить необходимые параметры с достаточно высокой точностью.

Видео

Исходными данными для расчета являются следующие параметры:

  1. Площадь отапливаемых помещений. Следует использовать только данные по комнатам, в которых устанавливается отопление, то есть одной или двумя стенами дома контактирующими с улицей.
  2. Климатическая мощность. Этот параметр учитывает место расположения частного дома. Так, для южных районов он составляет 0,8-0,95, для центральных регионов – 1,3-1,6, а для северных – 1,6-2,2.

Расчет для помещения площадью 130 метров в квадрате выглядит следующим образом:

Расчет в обязательном порядке включает в себя вычисление количества секций радиаторов. Для этого используются следующие данные:

  1. Площадь – учитываются только комнаты, в которых устанавливаются батареи.
  2. Число 100 определяется из требования СНиП к мощности одной секции на квадратный метр площади.
  3. Площадь составляет 30 метров квадратных.
  4. Мощность одной секции батареи составляет 180 Вт.

Расчет системы отопления по указанной методике вполне достоверен и годится для практического применения.

Заключение

К выбору системы нужно подходить обдуманно не только с финансовой точки зрения, но и последующих затрат, которые возникают в процессе эксплуатации. Основное правило любого отопления – надежное и бесперебойное функционирование.Для этого помимо расчетов, нужно выполнить качественный монтаж. Если нет уверенности в своих силах, лучше обратиться к профессионалам.

Комфортный микроклимат с теплым водяным полом

С принципом устройства водяной системы отопления можно ознакомиться в видео:
