Особенности, применение и инструкция по изготовлению светорассеивателя для светодиодной ленты

Материалы для изготовления рассеивателя

Для создания устройства, рассеивающего свет, понадобятся определенные материалы. Раньше основным конструкционным элементом выступало стекло. На сегодняшний день перечень расширился, в него вошли более прогрессивные материалы.

Акрил и оргстекло

Акрил и оргстекло практически также прозрачны, как и обычное стекло. Однако защитные свойства материалов значительно выше. Они не трескаются в результате ударов и способны выдержать ощутимые перепады температур — от 60 градусов мороза до 60 градусов тепла. Основной недостаток — воспламенение в случае непосредственного огневого контакта.

Полистирол

Прозрачный полистирол относится к универсальным, доступным в ценовом отношении и прочным материалам. Степень прозрачности полистирола даже выше в сравнении со стеклом. Из полистирола изготавливают матовые рассеиватели высокого качества. Его недостаток — хрупкость и склонность к воспламенению. Полистироловые конструкции предлагаются в разном исполнении — от прозрачных до насыщенных цветов.

Поликарбонат

Материал отличается высокой прочностью, небольшим весом и прозрачностью. Способен сохранять эксплуатационные свойства в огне, выдерживает значительные температурные перепады, устойчив к ультрафиолету, долговечен.

Поликарбонат стоек к механическим воздействиям, предохраняя светодиодную ленту от повреждений. Чтобы еще больше повысить прочность конструкции, рекомендуется применять монолитный поликарбонат. Этот материал гораздо прочнее стандартного стекла и применяется для антивандальных покрытий на улице.

Обратите внимание! Поликарбонат — лучший материал для изготовления призматических рассеивателей. Качественное отличие поликарбоната от акрила — больший угол рассеивания. Акрил подходит для опаловых рассеивателей с небольшим углом излучения, а поликарбонат — для прозрачных устройств со значительным углом

Акрил подходит для опаловых рассеивателей с небольшим углом излучения, а поликарбонат — для прозрачных устройств со значительным углом.

Еще одно качество поликарбоната — небольшой вес. Оно достигается за счет ячеистой структуры.

Выбор конкретного типа материала зависит от цели применения. Не во всех случаях нужен дорогой поликарбонатный рассеиватель. В домашних условиях обычно достаточно акрилового или полистирольного устройства.

Нюансы

Задача рассеивателя – подать мягкое и равномерное свечение, убрав точечность, присущую светодиодным лентам и лампам. Так как уровень освещения для различных жилых зон и объектов отличается, светильники должны иметь разную степень рассеивания. В связи с этим практикуется отдельная продажа комплектующих для монтажа. Рассеиватель подбирается отдельно в зависимости от требований заказчика. Удобство монтажа позволяет в самостоятельном порядке осуществить замену не подошедшего или поврежденного профиля.

В процессе планирования расходов необходимо иметь в виду, что матовые светильники, наиболее часто используемые для создания теплого полумрака в спальнях и детских комнатах, имеют более высокую стоимость, чем прозрачные.

Уличные рассеиватели для светильников должны выдерживать перепады температур и удары. Такие устройства не должны содержать трещин, через которые может проникнуть влага.

Материалы для наклеивания

Светодиодная полоса имеет стандартную самоклеящуюся основу. Но для длительной фиксации на шероховатых поверхностях, например, деревянных, она непригодна. Перечень материалов, которыми можно приклеить светодиодную ленту, следующий: алюминиевый профиль, скотч для led-ленты, алюминиевый скотч, быстросхватывающийся клей. Они улучшаю свойства и повышают эффективность крепления.

Скотч для светодиодной ленты

Серийно выпускаемые ленты представляют собой печатную плату со светодиодами, закрепленную на двухстороннем скотче. Его свободная сторона, используемая для монтажа, защищена гладкой транспортировочной пленкой. У качественных моделей на нее нанесена маркировка 3М.

Как приклеить светодиодную ленту:

  1. На предварительно подготовленную поверхность наносят разметку.
  2. К контактам подсветки припаивают или с использованием коннектора присоединяют провода, блок питания; устанавливают выключатель.
  3. С помощью острого предмета отделяют начало ленты от защитной пленки, освобождают участок длиной 15-20 см.
  4. Прикладывают полосу со светодиодами к поверхности и плотно прижимают.
  5. Постепенно освобождая участки скотча от пленки, полностью приклеивают ленту по размеченной траектории. При выполнении соединений в углах ее не перегибают, а используют угловые коннекторы или паяют.
  6. Устанавливают блок питания в удобном защищенном от влаги месте.

Следует точно прикладывать ленту к разметке. При неправильном ее расположении после отсоединения скотч теряет свойства. Прочно прикрепить его повторно будет проблематично.

Алюминиевый профиль

Оптимальное крепление для светодиодной подсветки – алюминиевые профили. Они используются для протяженных мощных моделей SMD 2835 и SMD 5630, 5730 и для популярных на основе светодиодов SMD 5050. Для крепления конструкций мощностью более 14 Вт их применение обязательно.

Профили бывают накладные, врезные, угловые. Светодиодная подсветка вклеивается внутрь профиля, а он монтируется на выбранную поверхность.

Свойства алюминиевого профиля:

  • к ровному и гладкому основанию идеально прилегает самоклеящаяся поверхность ленты;
  • легко и прочно прикрепляется к плоскости монтажа;
  • через алюминиевую поверхность отводится тепло, образующееся при работе светодиодов;
  • матовый рассеиватель, которым закрывается фронтальная часть профиля, придает приятный внешний вид и делает освещение более мягким.

Правильный клей для светодиодной ленты обеспечивает быстросхватывающееся соединение. С этой задачей справляются клеящие вещества:

  • на основе цианакрилата, получившие название суперклей, например «Момент Супер»;
  • на основе каучука или силикона, например, жидкие гвозди «Титан» или «Момент Монтаж».

Рекомендации по фиксации на клей:

  • Суперклей наносят точечно через 50 – 100 мм. Так лента надежно фиксируется и при необходимости ее проще демонтировать, чем при нанесении клея сплошным слоем.
  • Полосу со светодиодами прикладывают основанием к поверхности, на которую нанесен клей, и уверенно прижимают.

Клеевое соединение используют на вертикальных, наклонных пористых поверхностях. Оно устойчиво к воздействию температур и влажности. К правильно обработанной поверхности лента прихватывается за 20-60 сек. Полностью они склеиваются не более чем за 2 часа. Клеем можно прикрепить светодиодную ленту к металлу, дереву, пластику, обоям, стеклу.

Алюминиевый скотч

При невозможности использовать профиль led-ленты малой и средней мощности (6-10 Вт) крепят на алюминиевый или фольгированный скотч. Его поверхность обладает теплоотводящими свойствами и может выполнять функцию светоотражателя.

Алюминиевый скотч для светодиодной ленты наклеивают на поверхность по заранее нанесенной разметке. Для обеспечения хорошего соединения на него точечно наносят суперклей. Затем на скотч крепят полоску со светодиодами.

Другие крепления

Если led-лента упрятана или внешний вид не имеет значения, для фиксации можно использовать:

  • одноразовые нейлоновые стяжки;
  • пластиковые хомуты.

Не следует крепить светодиодную ленту с помощью скоб строительным степлером.

Распространение получили два способа наклеить светодиодную ленту: на скотч и на клей. Скотч со временем отклеивается. Прочность такого монтажа повышается при использовании суперклея. Оптимально крепить подсветку с помощью профиля из алюминия.

Делаем самостоятельно

Чтобы изготовить светорассеиватель, вам понадобится исходный материал из вышеприведенного перечня. Кроме этого нужны будут и инструменты:

  • резак;
  • стеклорез;
  • нихромовая нить;
  • дрель с набором сверл для работы с различными типами стекол;
  • строительный фен.

Также вам необходим будет постоянный источник света для проверки готового самодельного изделия.
Процедура изготовления состоит и таких последовательных операций:

  • выбираем матовое или прозрачное стекло;
  • вырезаем из исходного материала светорассеиватель нужного нам диаметра. Размер этого элемента определяется габаритами осветительного прибора. А если быть точнее – плафоном и источником света;

  • если нужно, с помощью строительной тепловой установки нагреваем заготовку и придаем ей выпуклую форму;
  • затем даем ей время на остывание.

Теперь осталось закрепить светорассеиватель на светильнике. Для крупных ламп, типа Армстронг, данный элемент прикрепляют к алюминиевым профилям. Каркас из профиля может иметь круглую или прямоугольную форму. Первый тип часто используется для домашних светильников и автомобильных фар, а вот второй вариант – для офисных помещений и коридоров.

Для уличных светильников важно сделать такой рассеиватель, чтобы он выдерживал различные климатические условия места своей эксплуатации.
Как видим, сделать светорассеиватель для светодиодного типа осветительных приборов не так уж сложно. Здесь главное определиться с типом исходного материала, а также с конечным результатом, какой свет вам необходимо сделать — рассеянный или приглушенный

После этого дело остается за малым.

Всё о светодиодной ленте

Готовые светодиодные ленты возможно приобрести в любом магазине с электротоварами. Ленты бывают обычные (одинарные) и тройные (RGB), способные переключаться на разные цвета. Они имеют разнообразное оформление, расцветку, длину и ширину (хотя в основном используется лента, имеющая ширину 0,8-1 см).

Но как говорилось, ранее сделать светодиодную ленту своими руками не составляет никакого труда, а уж с помощью ее возможно собрать любой светильник. Ленту возможно сделать различными способами. Рассмотрим один из них в подробностях.

Какие комплектующие необходимы для того, чтобы можно было собрать такую ленту своими руками? Для этого нужны:

  • Несколько выводных светодиодов с мощностью, равной 1 Вт;
  • Двухсторонний теплопроводящий скотч;
  • Драйвер (рассчитанный на общее число диодов);
  • Алюминиевая поверхность, предназначенная для замены радиатора;
  • Обыкновенный паяльник.

При изготовлении светодиодной ленты следует знать некоторые нюансы и учитывать их в работе. Поверхность из алюминия для одного светодиода не должна превышать площадь 5×5 см и толщина должна быть не меньше 1 мм. Это условие необходимо соблюдать для эффективного рассеивания тепла светодиодом (при несоблюдении – он просто не будет работать).

Примечание

Также нужно использовать драйвер правильного напряжения, которое возможно узнать на маркировке. Выбрать его можно после проведения расчёта потребляемого напряжения светодиодами (например, 1 мощный диод требует напряжения в 3 В). Желательно устанавливать драйвера с фильтрами. По желанию его также возможно сделать самостоятельно.

Изготовление светодиодной ленты своими руками начинается с обезжиривания алюминиевой поверхности при помощи спиртового раствора. Далее, к этой поверхности приклеивается двухсторонний теплопроводящий скотч. Сами светодиоды также подвергаются спиртовой обработке и это является обязательным условием. Затем они прикрепляются к скотчу таким манером, чтобы «плюс» одного устройства находился в непосредственном соседстве с «минусом» другого и эти выводы обрабатывают оловом при помощи паяльника. Далее, припаивается драйвер, позволяющий стабилизировать электрический ток в светодиодной ленте. Питание ленты требует 12 В, а городские сети дают 220 В, драйвер обеспечивает защиту от излишнего нагревания элементов и позволяет эффективно работать долгое время.

Схема подключения светодиодной ленты

Светодиодная лента, сделанная своими руками, в целях проверки оставляется на некоторый промежуток времени в рабочем режиме. По истечении его проверяется температура алюминиевой поверхности. Слабый её нагрев свидетельствует от правильности подбора габаритов всех необходимых для работы ленты элементов и из неё возможно делать любой светодиодный светильник.

При помощи данной ленты возможно изготовить своими руками горизонтальный светильник, используемый в основном для освещения небольших участков поверхности. Лучшей высотой расположения такого осветительного прибора будет 0,8м от поверхности освещения (при ней светильник даёт приятный рассеивающий свет, не утомляющий глаза).

Горизонтальный светильник своими руками возможно изготовить различными способами, но самым простым является вариант, в котором применяются два алюминиевых уголка, соединённые шурупами. На один из уголков приклеивается лента так, чтобы её нахождение было параллельно 2 поверхностям второго уголка. Данные светильники применяются на кухнях (например, для освещения столов, используемых для приготовления пищи), в спальнях (в виде бра) и даже в аквариумах.

Преимущества

Светодиодные ленты, сделанные своими руками возможно использовать в изготовлении различных светильников, для получения которых применяют различные материалы (пластик, стекло и др). При их помощи в помещениях создаётся неповторимое освещение, которое невозможно получить, используя обыкновенные люстры и другие осветительные приборы.

Самодельная Люстра на светодиодах

Как говорилось раннее для их изготовления не потребуется много финансовых затрат, а также этот процесс совсем прост в выполнении. Его эксплуатационный срок достаточно велик, а при прекращении функционирования светильник требует мелкого ремонта (в основном перепайки выводов светодиодов либо драйвера или замены диодов, которая производится в течение 5 мин).

Надеемся теперь вы сможете применить полученные знания на практике и получить такое освещение дома, о котором давно мечтали. Успехов в начинаниях!

Что нужно знать

Установка рассеивателя

Если вы решили своими руками соорудить рассеиватель для светодиодного типа осветительного прибора (Армстронг, Опал и т.д.), необходимо выбрать не только материал для изготовления, но и определиться с другими параметрами:

  • цвет;
  • структура поверхности;
  • форма.

Рассеиватель для светильников, выполненный своими руками, будет иметь различные варианты конструкции, отличаясь по цвету, форме и своей структуре.

Матовый элемент

Эти элементы конструкции светильника могут различаться в зависимости от типа монтажа:

  • на накладной корпус лампы;
  • на подвесных потолках;
  • универсальный.

Кроме этого отдельную группу составляют светорассеиватели, предназначенные для установки на фары различных транспортных средств, а также не стандартные осветительные приборы.
Конструкция светорассеивателей может быть следующей:

Призматическая структура

  • с матовой поверхностью. Это самая дорогая модель. Их особенностью является пропускание через себя чуть более половины светового потока (примерно 60 %). В результате свет становится более мягким, теплым, что повышает его комфортность для глаз;
  • с призматической структурой. Здесь происходит пропускание почти всего светового потока (до 90%). Это возможно благодаря рифленой поверхности и прозрачности материала. В результате свет преломляется о рифленую поверхность, что позволяет рассеивать свет по всему пространству помещения.

Теперь, когда мы выяснили все важные моменты строения и работы светорассеивателя, можно приступать и к описанию его изготовления.

Матовый рассеиватель для светодиодной ленты своими руками (бюджетно)

Все светодиодные лампы, продаваемые в магазинах, оснащены плафонами-рассеивателями (диффузорами). Они позволяют равномерно осветить поверхность и сделать свет от лампы более мягким.

Как быть, если есть светодиодная лампа собственного изготовления или возникло желание смастерить дополнительную подсветку в автомобильную фару? Нужно изготовить рассеиватель для светодиодной ленты своими руками.

Принцип работы рассеивателя

Свет от точечных источников света, в частности от светодиодов, имеет относительно малый угол расхождения — до 120 градусов. При небольшом расстоянии от источника можно увидеть резкий перепад освещённости за пределами этого угла. Как рассеять свет от светодиода? Решить проблему может любой светопреломляющий материал.

В заводских условиях для этого используют прозрачный или матовый пластик, на поверхности которого при отливке формируется особая текстура. Понятно, что в домашних условиях такие технологии недоступны.

Под такими углами падает свет от светодиода

Простейший светорассеиватель для светодиодов можно сконструировать за несколько секунд из обычного пищевого целлофанового пакета, только он должен быть не прозрачным, а матовым. Оберните диод в один слой целлофана, и увидите результат. Почему так происходит?

У прозрачных материалов кристаллическая решётка упорядочена, и фотоны от источников света, проходя сквозь него, не изменяют траекторию. В случае матового оттенка, у каждого микро слоя своя структура.

Так свет проходит сквозь прозрачную и матовую поверхность

Светорассеиватель для светодиодов своими руками можно сделать из самых обычных материалов, которые можно купить в ближайшем магазине хозтоваров.

При выборе материала следует учесть несколько важных моментов. Светодиодная лампа при правильном расчете параметров питания способна отработать многие годы, поэтому и материал светоотражателя не должен потерять свои свойства за это время. Нельзя забывать, что светильник будет нагреваться, вариант с целлофановым пакетом исключаем сразу.

Оптимальные материалы для светорассеивателя:

  • силикатное стекло;
  • поликарбонат;
  • акриловое стекло;
  • полистирол.

Светопропускающая способность материалов (прозрачных)

Какой процент света пропускает каждый из материалов Можно было бы купить уже готовый материал с матовым оттенком, но не всегда это даст приемлемый результат. Даже у заводских рассеивателей светопропускающая способность находится в диапазоне 60-90%. Это вызвано отражением светового пока. Чем толще рассеиватель, тем выше вероятность, что свет попадет «не по назначению».

Уменьшение толщины материала не лучшим образом скажется на прочности и долговечности. Надёжный светорассеиватель для светодиодов своими руками можно изготовить из прозрачных материалов сделав матовую фактуру у одной из поверхностей.

Как получить матовую поверхность

Матовая структура поверхности получается при матировании. Существует два вида матирования:

  • Химическое;
  • Механическое.

При химическом способе на поверхность наносят специальную пасту. Она разрушает кристаллическую структуру материала, образуя равномерный матовый слой.

Плюсы метода:

  • Минимальные затраты времени;
  • Однородная структура поверхности

Минусы метода:

  • Относительно высокая стоимость паст;
  • При матировании выделяются токсические вещества.

Механический способ подразумевает обработку поверхности абразивным материалом, обычно мелким песком.

Плюсы метода:

Быстрая равномерная обработка.

Минусы метода:

  • Требуется пескоструйный аппарат;
  • Малопригодно для домашних условий.

Самый простой и доступный способ сделать матовую поверхность – обработать стекло наждачной бумагой. Для силикатного стекла этот метод не подойдёт из-за высокой прочности материала, а поликарбонат и акриловое стекло отлично поддаются такой обработке. В качестве абразива используем только мелкую наждачку, при крупном зерне возможно появление царапин.

Для домашних светильников на основе маломощных элементов с низким тепловыделением возможно в качестве рассеивателя использовать обычную компрессную бумагу, наклеенную на внутреннюю поверхность стекла.

В большинстве случаев яркость осветительного прибора можно увеличить, применив светоотражающее покрытие. Самый высокий коэффициент светоотражения у серебра, затем идет алюминий. Именно из него делают отражающий слой для зеркал. Не особо уступает эти покрытиям обычная пищевая фольга и белая краска.

Отражатель для светодиода можно сделать, своими руками покрыв этими материалами монтажную плату для светодиодов, либо внутренность светильника. Такой несложный способ позволит без особых затрат увеличить светоотдачу на 10-15%.

svetodiodinfo.ru

Рассеиватель для светодиодной ленты: виды и изготовление

Рассеиватель для светодиодной ленты предназначен для создания более комфортного освещения. Благодаря рассеивателю свет распределяется равномерно, создавая меньше нагрузки на зрение.

Рассеиватель устроен таким образом, чтобы увеличивать угол растекания света. Эффект достигается путем использования особой конструкции, выполненной из светопреломляющего материала.

За счет продуманной геометрии рассеивателя и местонахождения относительно осветительного прибора оптимизируется распределение светового потока.

Свет расходится по всей площади, без какой-либо концентрации потока на отдельных участках.

Сферы использования

Рассеиватели применяют на всех объектах, где имеется светодиодное освещение: квартиры, офисы, общественные и торговые заведения, приусадебные участки, входы в помещения и т.д. Рассеивание света используется не только в общем, но и местном освещении, например, в аквариумах, на полочках и в шкафах.

Изготовление рассеивателя

Для создания светорассеивателя своими руками понадобится один из конструкционных материалов, перечисленных выше, а также профиль. При его отсутствии подойдет пластиковый профиль для электропроводки. Создать матовую поверхность, которая будет рассеивать свет от диодов, можно любым из двух нижеперечисленных способов:

  1. Наносим специальную пасту. Она предназначена для разрушения кристаллической структуры. Метод эффективен, но следует учитывать токсичность вещества.
  2. Обработать поверхность абразивом. Подойдет крупнозернистая наждачка.

Рассеиватель для светодиодов — элемент, который создает комфортное освещение. Не следует пренебрегать им, так как приятный мягкий свет позволит сохранить хорошее зрение.

Рассеиватель для светодиодной ленты: виды и изготовление

0,00 / 0

Виды

По виду конструкции светорассеиватели разделяются на частично и полностью закрытые. Полностью закрытые плафоны в большей степени защищают от излишнего освещения. Также рассеиватели могут быть матовыми или прозрачными, иметь гладкую или рифленую поверхность.

На рынке представлено большое количество видов плафонов с рассеивающим светом, которые разделяют по фактуре материала, но на практике в большей степени пользуются популярностью пять основных. Изготавливают их из полистирола – оргстекла, устойчивого к воздействию УФ-лучей, сохраняющего прозрачность в течение всего периода эксплуатации и характеризующегося красивым внешним видом.

Встречаются такие модели рассеивателей.

  • «Призма» имеет призматическую структуру материала, уменьшает яркость и степень рассеивания потока света. Толщина материала – 2,5 мм, светопропускаемость – 85%. Микропризма – плафон из прочного, долговечного полистирола, имеющий мелкий геометрический рисунок, толщина 2,0 мм, светопропускаемость – 83%.
  • «Колотый лед» внешне похож на рассеиватель «микропризма», но имеет иную текстуру, создающую эффект колотого льда. Толщина полистирола – 2,5 мм, светопропускаемость – 88%.

  • «Соты» свое название получил за счет фактуры, напоминающей пчелиные соты, толщина материала ПММА – 3 мм, светопропускаемость – 85%.
  • «Пин-спот» имеет точечную структуру, толщина – 2,5 мм, светопропускаемость – 89%.
  • «Опал» отличается матовой поверхностью, придающей освещению слегка желтоватый оттенок, используется, в основном, для определенных дизайнерских целей, толщина – 1,5 мм, светопропускаемость – 73%.

Какой профиль выбрать?

Выбирая между металлическим и пластиковым материалом, для самостоятельного изготовления, лучше использовать пластиковый вариант. Его преимущества следующие:

  1. Простота обработки.
  2. Высокая гибкость.
  3. Изоляционные свойства.

Также стоит учесть величину сечения профиля. Светодиодная полоса должна свободно помещаться внутрь и ложиться на дно короба. Можно допустить небольшой запас по ширине и глубине, например, использовать канал шириной 20 и высотой 15 мм. Кабельный канал такого сечения можно устанавливать на ровных или искривленных поверхностях, а также заглублять в гипсокартон на стене или потолке.

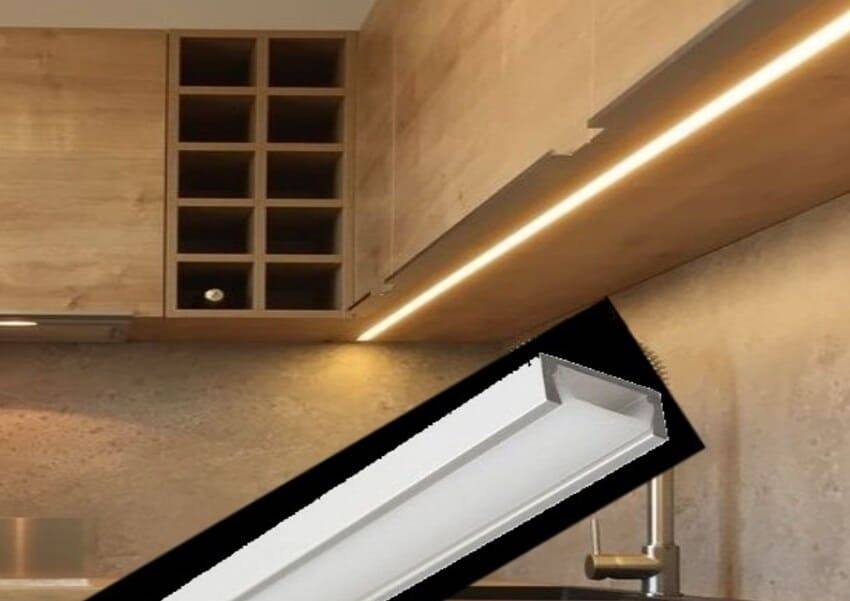

Подсветка на кухне

Виды и параметры светодиодных лент

Существует много разновидностей светодиодных лент, различающихся между собой следующими параметрами:

  • размерами;
  • количеством элементов;
  • плотностью их установки;
  • цветовой гаммой;
  • мощностью;
  • напряжением питания и т.д.

Кроме этого, можно разделить существующие образцы по следующим признакам:

  • количество цветов — одноцветные или монохромные;
  • направление свечения — боковое или фронтальное;
  • тип чипа — SMD 3528 или SMD 5050 (наиболее распространенные).

Для изготовления светильников оптимальным образом подойдут образцы относительно малой мощности, поскольку назначение подобных приборов преимущественно декоративное, выбирать слишком яркие элементы нецелесообразно.

Устройство светодиодной ленты

LED-полотно представляет собой узкую полосу, являющуюся гибкой двусторонней печатной платой. На поверхности размещены токопроводящие дорожки, лицевая сторона содержит светодиоды и ограничивающие резисторы. Обратная сторона имеет клеевой слой для удобства монтажа на несущие поверхности или элементы. Чаще всего продается в катушках по 5 метров, но встречаются и другие размеры.

В продольном направлении она условно разделена на небольшие фрагменты по 2,5. 5 или 10 см, каждый из которых содержит 3 чипа и 1 ограничивающий резистор. Длина отрезка зависит от размера светодиодов и плотности их размещения. По границам частей нанесены линии с двумя контактами, по которым ленту можно разрезать и присоединить к источнику питания или другому куску ленты. Это удобно при обнаружении перегоревшего светодиода — можно вырезать проблемный отрезок и вновь соединить рабочие части.

Для LED-полотен с питанием в 220 В кратность деления при разной плотности размещения чипов составляет 50 или 100 см (по 60 светодиодов на один фрагмент).

Все образцы светодиодных лент обладают той или иной степенью защиты. Она обозначается буквами IP и цифрами. Лента со степенью защиты IP20 имеет открытый монтаж элементов (ничем не прикрытых), а IP68 полностью герметична и может использоваться в воде.

Типы применяемых светодиодов

Чипы (светодиоды), используемые в разных видах лент, имеют маркировку SMD 3528 или SMD 5050, но встречаются и другие варианты. Разница между ними заключается в размерах и потребляемой мощности. Аббревиатура SMD означает Surface Mounted Device (устройство, монтируемое на поверхность), а цифры после нее — размеры светодиода. Например, 3528 означает размер 3,5 на 2,8 мм, а 5050 — 5 на 5 мм (две первые цифры — длина, вторые — ширина).

Контроллеры блоки питания для светодиодных лент

Для подключения необходим соответствующий блок питания. Есть ленты, предназначенные для прямого подключения к сети 220 В. Большинство образцов рассчитаны на питание от адаптеров на 12 вольт. Имеются также более поздние разновидности с питанием 24 и 36 В. Но напряжение адаптера — еще не все, нужно учитывать мощность используемых светодиодов. На ленте имеется информация о величине потребляемой мощности.

Если указано значение 12 Вт/м, то для трехметрового отрезка понадобится 36 Вт мощности. Таким образом нетрудно подсчитать мощность блока питания. На основании этих вычислений подбирается готовый адаптер, способный обеспечивать энергией имеющуюся ленту. При выборе устройства следует увеличить расчетную величину на 15-20 %, чтобы иметь запас мощности.

Рассеиватель для светодиодов своими руками

Все светодиодные лампы, продаваемые в магазинах, оснащены плафонами-рассеивателями (диффузорами). Они позволяют равномерно осветить поверхность и сделать свет от лампы более мягким.

Как быть, если есть светодиодная лампа собственного изготовления или возникло желание смастерить дополнительную подсветку в автомобильную фару? Нужно изготовить рассеиватель для светодиодной ленты своими руками.

Принцип работы рассеивателя

Свет от точечных источников света, в частности от светодиодов, имеет относительно малый угол расхождения — до 120 градусов. При небольшом расстоянии от источника можно увидеть резкий перепад освещённости за пределами этого угла. Как рассеять свет от светодиода? Решить проблему может любой светопреломляющий материал.

В заводских условиях для этого используют прозрачный или матовый пластик, на поверхности которого при отливке формируется особая текстура. Понятно, что в домашних условиях такие технологии недоступны.

Под такими углами падает свет от светодиода

Простейший светорассеиватель для светодиодов можно сконструировать за несколько секунд из обычного пищевого целлофанового пакета, только он должен быть не прозрачным, а матовым. Оберните диод в один слой целлофана, и увидите результат. Почему так происходит?

У прозрачных материалов кристаллическая решётка упорядочена, и фотоны от источников света, проходя сквозь него, не изменяют траекторию. В случае матового оттенка, у каждого микро слоя своя структура.

Так свет проходит сквозь прозрачную и матовую поверхность

При выборе материала следует учесть несколько важных моментов. Светодиодная лампа при правильном расчете параметров питания способна отработать многие годы, поэтому и материал светоотражателя не должен потерять свои свойства за это время. Нельзя забывать, что светильник будет нагреваться, вариант с целлофановым пакетом исключаем сразу.

https://youtube.com/watch?v=M4CQeXKI2yA

Оптимальные материалы для светорассеивателя:

  • силикатное стекло;
  • поликарбонат;
  • акриловое стекло;
  • полистирол.

Светопропускающая способность материалов (прозрачных)

Какой процент света пропускает каждый из материалов

Можно было бы купить уже готовый материал с матовым оттенком, но не всегда это даст приемлемый результат. Даже у заводских рассеивателей светопропускающая способность находится в диапазоне 60-90%. Это вызвано отражением светового пока. Чем толще рассеиватель, тем выше вероятность, что свет попадет «не по назначению».

Уменьшение толщины материала не лучшим образом скажется на прочности и долговечности. Надёжный светорассеиватель для светодиодов своими руками можно изготовить из прозрачных материалов сделав матовую фактуру у одной из поверхностей.

Как получить матовую поверхность

Матовая структура поверхности получается при матировании. Существует два вида матирования:

При химическом способе на поверхность наносят специальную пасту. Она разрушает кристаллическую структуру материала, образуя равномерный матовый слой.

Плюсы метода:

  • Минимальные затраты времени;
  • Однородная структура поверхности

Минусы метода:

  • Относительно высокая стоимость паст;
  • При матировании выделяются токсические вещества.

Механический способ подразумевает обработку поверхности абразивным материалом, обычно мелким песком.

Плюсы метода:

Быстрая равномерная обработка.

Минусы метода:

  • Требуется пескоструйный аппарат;
  • Малопригодно для домашних условий.

Самый простой и доступный способ сделать матовую поверхность – обработать стекло наждачной бумагой. Для силикатного стекла этот метод не подойдёт из-за высокой прочности материала, а поликарбонат и акриловое стекло отлично поддаются такой обработке. В качестве абразива используем только мелкую наждачку, при крупном зерне возможно появление царапин.

Для домашних светильников на основе маломощных элементов с низким тепловыделением возможно в качестве рассеивателя использовать обычную компрессную бумагу, наклеенную на внутреннюю поверхность стекла.

В большинстве случаев яркость осветительного прибора можно увеличить, применив светоотражающее покрытие. Самый высокий коэффициент светоотражения у серебра, затем идет алюминий. Именно из него делают отражающий слой для зеркал. Не особо уступает эти покрытиям обычная пищевая фольга и белая краска.

Отражатель для светодиода можно сделать, своими руками покрыв этими материалами монтажную плату для светодиодов, либо внутренность светильника. Такой несложный способ позволит без особых затрат увеличить светоотдачу на 10-15%.

Оцените, пожалуйста, статью. Мы старались:) (25,00

Призма

Такой тип рассеивателя применяется, чтобы снижать яркость и рассеивание потока света. Он не будет тускнеть, желтеть со временем, не потеряет свою прозрачность. Его производят из стабилизированного полистирола, который обладает устойчивостью к воздействию ультрафиолетовых лучей.

Такой материал не выделяет токсичные соединения в ходе эксплуатации, так что, подобные рассеиватели разрешается устанавливать в общественных местах. Светильник будет выглядеть более эстетично благодаря ему, а весь потолок – намного красивее.

Этот вариант подходит для любых помещений. Толщина материала составляет 0,25 см. Показатель светопропускаемости белого стекла – 85%.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
