Распределительная коробка для электропроводки

Характеристики

Канал «ПРОМРУКАВ» рассказал о технических характеристиках распределительных устройств.

По характеристикам распределительные коробки отличаются между собой:

материалом изготовления;
габаритными размерами.

Материал

Чаще всего распределительные коробки производятся из пластмассы.

Использование этого материала для производства обусловлено следующими преимуществами:

пластик обладает отличными диэлектрическими характеристиками;
пластмасса — более дешевый по стоимости материал, что в целом снижает себестоимость продукции;
благодаря пластику производитель может выпускать распредкоробки в любых формах и габаритах;
пластмассовые устройства можно дополнительно укомплектовать прорезиненными уплотнительными элементами, установочными планками, а также болтами;
изделия, выполненные из пластика, характеризуются высоким ресурсом использования благодаря тому, что в ходе эксплуатации этот материал не разрушается.

Металлические устройства обладают более высокими эксплуатационными свойствами. Благодаря этому их монтаж возможен в складских помещениях, а также производственных ангарах и цехах. Одним словом — в любых местах, где нужно жестко зафиксировать кабели и предотвратить негативное воздействие внешних факторов. Выполненные из металла устройства обычно ставятся методом штамповки с дальнейшей грунтовкой и окраской. Крышка крепится на изделии посредством винтового соединения, а высокая герметичность коробки достигается благодаря использованию уплотнительных элементов и прорезиненого уплотнителя.

Размеры

Устройства для скрытой проводки бывают размерами:

100х100х50;
80х80х40;
200х150х80;
240х190х90 и других.

Габаритные размеры устройства будут разными в зависимости от формы, в которой выполнен девайс — круглой либо прямоугольной. Глубина круглой коробки может составить 4-5 см, а диаметр — от 6,5 до 8 см.

Размеры прямоугольных могут быть такими:

глубина устройства в зависимости от типа и производителя составит от 3,5 до 9 см;
длина девайса может быть от 4,3 до 38 см;
ширина устройства — от 7 до 30 см.

Андрей Калугин в ролике рассказал о распределительных коробках разных размеров и видов.

Документация, в которой прописаны требования к распределительным/распаячным коробкам

Требования к коробкам распределительным прописаны в ГОСТе P 50827.1-2009. Основные положения:

Каждая деталь контейнера, в т. ч. крышка распаячной коробки, должна быть сконструирована таким образом, чтобы в условиях нормальной эксплуатации обеспечить электрическую и механическую безопасность находящегося внутри нее, защиту людей и окружающей среды.
Распределительная коробка (распаячная) для электропроводки должна иметь климатические исполнения по ГОСТам 15150 и 15543.1.
Техтребования к изделиям определенного типа прописываются в технической документации от производителя. Эти бумаги регламентируются ГОСТом P 50827.
На корпусе обязательно должны иметься маркировки товарного знака производителя.
На коробки наносятся значения степени защиты от проникновения мелкого сора, влаги, максимальная и минимальная температура эксплуатации. Если размеры устройства слишком маленькие, данная информация должна содержаться в техдокументации.
Короб имеет такую конструкцию, которая обеспечит полную изоляцию элементов, пропускающих ток.
Устройства, которые имеют открытые токопроводящие элементы, обязаны обладать заземлением с малым сопротивлением или приспособлением для подсоединения к такой цепи.
При нормальных условиях эксплуатации соединительные части заземления с токопроводящими деталями должны отличаться малым электросопротивлением.
Коробы обязаны иметь хотя бы одну металлическую скобу на одном зажиме заземления с сечением не меньше 4 кв. мм.
Крышки коробок должны быть надежно закреплены для обеспечения защиты от удара током.

Выполнение всех требований проверяется при помощи испытаний. Порядок их проведения прописан в ГОСТе 16962.1.

Перед тем как соединять распределительные коробки, нужно также ознакомиться с требованиями ПУЭ. Ниже представлены основные:

Провода должны быть соединены, разветвлены, оконцованы при помощи опрессовки, сварки, пайки или болтовых и винтовых зажимов (ПУЭ 2.1.21).
Места соединения и разветвления находятся в таком месте, чтобы к ним в любой момент можно было получить доступ. Если же коробка распределительная скрытая, то кабели в ней должны быть соединены пайкой, сваркой или опрессовкой (ПУЭ 2.1.23).
Обязательно обеспечение непрерывности защитного проводника. Использование шлейфа запрещено (ПУЭ 1.7.122).
Кабели в распаячной коробке, предназначенной для скрытой проводки, должны быть уложены таким образом, чтобы их сечения суммарно не превышали 35% самого контейнера. Для плинтусов и каналов с открывающимися крышками эта цифра равна 40% (ПУЭ 2.1.61).

Соблюдение данных требований необходимо для обеспечения пожарной и электрической безопасности в помещении.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.

Пошаговая инструкция

Монтаж распредкоробки производится в четыре простых этапа:

Крепление коробки к стене согласно схеме разводки.
Завод внутрь проводов с последующим их соединением между собой.
Проверка собранной электрической сети.
Закрытие электромонтажного изделия крышкой.

Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).

Расположение вводных кабелей в коробке

Способы подключения проводов

По ПУЭ электропровода внутри могут соединяться:

скруткой;
пайкой;
сваркой;
клеммами;
опрессовкой.

Как правильно соединять провода в распредкоробке

Скрутка

Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.

Способ соединения скруткой

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

Сварка проводов

Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

Клеммное соединение

Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка

Самое важное здесь – не перетянуть зажимные болты

Клеммное соединение проводов

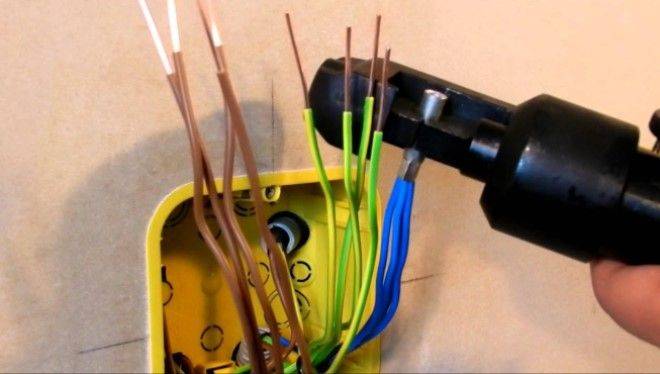

Опрессовка

При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.

Способ соединения опрессовкой

Схемы расключения

Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.

Схема для расключения

Основные схемы расключения

При расключении в распределительной коробке знать каким способом произвести соединение проводов в — это еще не все. Необходимо разобраться, какие проводники соединять.

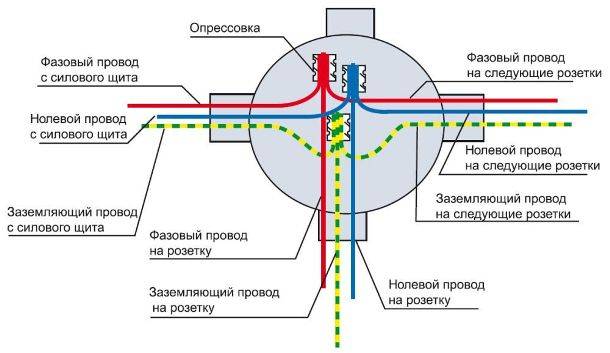

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Как расключить распределительную коробку. Провода, заведенные в распредкоробку складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет заземления), все точно также, только соединений два: фаза и нейтраль. Кстати, если они одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое.

Есть:
вход — от другой распределительной коробки или со щитка;
от люстры;
от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Классификация

По форме

1. Квадратная.

2. Прямоугольная.

Применяются при наличии множества проводов.

3. Круглая.

Используются в бетонных перекрытиях или при незначительном числе кабелей.

По способу установки

1. Открытый (наружный) монтаж.

Коробки внутри стены не монтируются, а закрепляются на поверхности при помощи крепёжных устройств. Как правило, устанавливаются в помещениях на производстве, потому что некрасиво смотрятся. Однако при этом обеспечивается быстрый доступ к проводке. Монтаж отличается простотой и удобством.

2. Скрытый (внутренний) монтаж.

Обычно используются при строительстве в жилых строениях для разводок кабелей. В стене заранее готовится выемка, куда монтируется конструкция. Если у коробки декоративная крышка, то штукатуркой не закрывается и сохраняется доступ к электрическим соединениям. Кроме того, не нарушается интерьер. Монтаж коробки в стене обеспечивает надёжность, безопасность и долгий срок службы.

3. Монтаж в гипсокартон.

По материалу

1. Металлические.

Изделия из лужёной листовой стали или алюминиевых сплавов применяются на производстве или в общественных местах при установке открытым способом. В домашних условиях применяются не часто, например, при необходимости распределить проводку в подсобном помещении или гараже.

2. Пластиковые:

полипропиленовые;
полиамидные;
фторопластовые.

Достоинства:

надёжная изоляция;
стойкость к механическим воздействиям и коррозии;
огнеупорность и невосприимчивость к химическим реагентам;
небольшой вес;
невысокая цена.

По комплектации

1. Без наполнения.

Конструкция состоит из корпуса с крышкой. По мнению профессионалов, при самостоятельной прокладке электропроводки лучше всего использовать именно такой вариант.

Достоинства:

соединение проводников можно выполнить любым вариантом;
правильный монтаж не позволяет контактам разбалтываться.

2. С клеммами.

Быстрое соединение проводов при помощи зажимов упрощает монтажные работы. Однако на объектах с повышенной влажностью такие модели не ставятся из-за постепенного окисления клемм.

1. Минимальное с двумя вводами.

2. Максимальное с более двадцатью вводами.

По классу защиты

1. Обычные.

Для монтажа в сухих помещениях при прокладке электросетей напряжением 220В. Крышки и вводы уплотнителями не оснащаются.

2. Пылезащищённые.

Более продвинутая конструкция, оборудованная уплотнителем для предотвращения попадания пыли внутрь контейнера. Устанавливаются на предприятиях, где образуется много пыли.

3. Брызгозащищённые.

Уплотнители ставятся на крышке и в отверстиях для создания надёжной герметичности. В домашних условиях практически не применяются из-за чрезмерной защиты. Как правило, устанавливаются на химических предприятиях с высокой концентрацией паров.

4. Жаропрочные.

Оборудованы специальными зажимами для надёжного прилегания проводников и предотвращения искрений в контактах. Используются

Что думают о распаечной коробке электрики. Отзыв.

Ну и что теперь делать? Топить за надёжность или всё же выбрать простоту и экономность?

Ни один электрик не проголосует за тот или иной способ. Дело в том что первый способ экономит не только вам деньги, но и ускоряет работу электрика! Ведь ему будет достаточно проложить одну линию проводов до распай коробки, а после раскинуть провода на несколько выключателей, люстру, розетки. Сгон проводов в коробке можно провести при помощи клем или обжимов и плевать на энное количество стыков в проводах – живут как-то же люди. А то что они в коробке со временем окисляться, ослабнет связь это мало кого волнует – когда это будет?

Для того чтобы получить надёжную схему электропроводки, подключать каждую розетку, прибор, выключатель нужно к отдельной линии электропроводки. Провод соединяется только в распределительном щитке дома или квартиры и замыкается в одной точке.

Обыватель скажет сразу: – «да ну ерунда! К каждой розетке тянуть отдельную линию, когда их в комнате пять и три выключателя». И будет прав!

НО! Время не стоит на месте и количество бытовых приборов в жилом помещении только растёт. В связи с этим подумать про запас нужно в любом случае. При небольшой нагрузке распаечная коробка отличный вариант, но в дальнейшем обязательно возникнет необходимость подключить более мощные электробытовые приборы в одну группу розеток.

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.
Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм. Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов. При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.

Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Имея элементарные навыки, достаточно просто изготовить проводку в доме своими руками.

Для этого понадобятся инструменты и материалы:

«Болгарка» с диском, соответствующим материалу стен для изготовления каналов, в которых будут размещены провода.
Перфоратор – понадобится, если будут применяться скрытые коробки, под которые нужно сверлить глухие отверстия в стенах.
Молоток и зубило для вырубки середины глухих отверстий под коробки после сверления корончатым сверлом.
Бокорезы – для разделки проводов на мерные куски по месту установки.
Кримпер – инструмент для зачистки концов проводов от изоляции.
Дрель со сверлом из твердосплавных материалов – сверление отверстий в стенах для крепления распределителей, если они применяются в наружном исполнении.
Набор отверток – для крепления коробок к стенам и установки проводов, когда применяются коробки с клеммниками.
Пластиковые вкладыши в отверстия для крепления коробок.
Винты – для того же.
Паяльник и припой (олово + канифоль), если применяются коробки без клеммников – пайка скруток проводов.
Наконечники изолирующие и изолента для изоляции спаянных скруток.
Тестер.

Схема электроснабжения

Как видно из приведенной упрощенной электросхемы, места установки распределителей вполне очевидны. Здесь они не показаны, но если учесть, что по одной розетке в комнатах и спальне явно недостаточно, становятся понятны места дополнительных ответвлений схемы, которые развести без распределительных устройств будет проблематично.

Обнаружение коробки с использованием бытовой радиотехники

Если вы не занимаетесь профессиональной деятельностью, как подручное средство можно использовать портативный радиоприемник. Достаточно настроить его на частоту 100 кГц для этого выбирается АМ диапазон, после чего приложить приемник к стене и плавно передвигать. В районе проводов под напряжением создается наводка, сопровождающаяся характерным пульсирующим звуком, с частотой 50Гц, напоминает треск. По мере приближения к проводу звук усиливается и при удалении уменьшается, таким методом можно определить маршруты прохождения проводов с точностью до 10 см. Для обнаружения коробки надо от розетки определить маршрут до точки, где линии будут расходиться в нескольких направлениях, в этом месте и должна быть расположена коробка. Этот метод хорош тем, что может определять не только металлические распределительные коробки, но и пластиковые.

Одна из моделей портативного приемника с диапазоном средних волн

В качестве детекторов можно использовать магнитолы в режиме записи, подключается внешний микрофон на проводах, который прикладывают к стене. Наводки через цепи микрофона наводятся и усиливаются в усилителе, на выходе получается аналогичный характерный звук. Недостатком такого способа обнаружения коробок считается низкая точность до 10 см, приходиться уточнятся, методом простукивания ориентируясь по звуку. Эффективнее использовать промышленные приборы для обнаружения проводки под напряжением.

Как монтировать коробки

Разветвительные коробки, как правило, располагают под самым потолком или на 20 сантиметров ниже его в углах помещения

При расстановке мебели важно, чтобы она не ограничивала доступ к этому элементу электропроводки. Бокс коробки не должен иметь трещин и сколов.Если соединения проводов не помещается в ёмкости, не нужно уплотнять и заталкивать провода, а стоит приобрести коробку большего размера или рядом установить вторую такую же.При монтаже следует составить план-схему расположения элементов электропроводки, чтобы, при необходимости, не пришлось их долго искать

При скрытой проводке коробки скрываются под слоем штукатурки или обоев, чего нельзя допускать.Главное условие успешного монтажа электросети в доме – внимание к мелочам. Чтобы правильно распределить возможную нагрузку, нужно предварительно составить план-схему проводки

Все соединения в ответвительных коробках должны быть надёжно заизолированы. В этом случае проживание в доме будет безопасным и не омрачится неприятностями с электричеством.

Монтаж проводов в коробке

Электропровода совмещаются согласно их назначению: заземление, фаза и общий. Жилы в кабеле отмечаются разным цветом изолирующего материала, так что не сложно определить порядок их спайки.

Алюминиевые провода хрупкие и ломкие, поэтому нужно периодически проверять крепость их соединений.

Соединение проводов в коробке осуществляется методом скручивания или спайки. Верхний слой изоляции провода снимается, оголяется жила на шесть-семь сантиметров. Провода соединяются способом витой пары и прижимаются плоскогубцами. В одном таком соединении не должно быть больше четырёх проводов. Кончик свинченных проводов нужно залить припоем, используя паяльник. Сверху место соединения обматывается несколькими слоями изоленты. Изолента бывает хлопковой или виниловой Хлопок более устойчив к нагреванию, он выдерживает до восьмидесяти градусов, а винил начинает течь уже при пятидесяти. Минус х/б ленты в том, что она впитывает влагу из воздуха. Так что лучше первые пару слоёв обмотки сделать из хлопка, а последний – из винила Скрутка укладывается в коробку и плотной закрывается крышкой. Такое соединение будет надёжным и долговечным (при соблюдении правильного расчёта нагрузки).

Профессионалы используют для этой цели пластиковые зажимы или колодки. Эти приспособления имеют изолированные углубления для провода с закрепляющим винтом. Провода заводятся в углубления и зажимаются специальным гребнем. Лишние отделения удаляются. Есть однозажимные клеммники, которые закрепляются при помощи винта или рычага. Такие изделия производят из изолирующего материала и не нуждаются в дополнительной защите. Возможность случайного прикосновения к проводу у них исключена.

Одна из главных составляющих грамотно организованной электропроводки – распаячная коробка. Её устанавливают на пути от общего распределительного щита в помещение.

Главное требование к распаячной коробке – устоять в случае аварийной ситуации и предотвратить дальнейшее возгорание по проводке. Цены на такие коробки разные, но не стоит на них экономить – от этого элемента проводки непосредственно зависит безопасность жилья. Следует отметить, что от качественно выполненных соединений проводов зависит, будет ли нагреваться коробка. Какой бы надёжной она не была, она не сможет ответить за все ошибки мастера.

В советские времена для монтажа открытой проводки применялись металлические разветвительные коробки. Их преимущество в том, что они более жаростойкие, чем пластиковые. Порой умельцы применяли для этих целей даже обычные консервные банки. В современном электромонтаже металлические коробки применяют в основном на промышленных предприятиях или в деревянных домах, где проводка заключена в трубы. В быту их выбирают все реже из-за дороговизны и некоторых специфических аспектах работы с таким материалом.

Коробки из металла обязательно нужно заземлять.

Для наружных распределительных коробок не предусмотрено заглубление в стены. Этот электротехнический элемент выпускается в разных модификациях, отличаясь по цвету, форме и размерам. Традиционно, это квадратный бокс с входами для проводов, который защелкивается пластиковой крышкой. На круглых коробках крышки могут крепиться клипсами или винтами. Обычно закрывающие пробки одеваются с усилием

Самое важное при работе – не потерять крышку, так как такие изделия не продаются отдельно. В коробках иногда предусмотрено большее количество входов для кабеля (трёх и четырехрожковые)

Распаячные коробки для скрытой проводки различаются для сплошных и полых стен. У предназначенных для полых поверхностей есть специальные прижимные лапки на крепежах.

Иногда вместо распредкоробки умельцы применяют подрозетники, закрывая их самодельными крышками

Важно, чтобы этот материал был огнестойким и герметичным, иначе от такой коробки не будет толку

Последнее время в продаже появились боксы с комплектом клемм и контактными группами. Стоит учитывать, что не во всех случаях такой стандартный набор отвечает требованиям конкретной сети. Нагрузка стандартных клеммников ограничена. В таком случае лучше воспользоваться привычным СИЗом.

Как соединить провода в распределительной коробке?

Тем, кто интересуется, как лучше соединить провода в распределительной коробке, необходимо знать, что существует несколько способов, но все они зависят от таких факторов:

Вида материалов, которые будут соединяться: это может быть медь, алюминий или их комбинация.
Количества проводов в соединении: в некоторых случаях это два, но может быть три, четыре и больше.
Сечения и количества жил.
Нагрузки в электроцепи.

Скрутка проводов в распределительной коробке

Такой метод соединения проводов является самым простым и распространенным. Нередко его используют как временный способ, к примеру, для того чтобы проверить, работает ли собранная электрическая схема. В последующем такая скрутка должна заменяться на более надежный вариант. Хотите узнать, как скрутить провода в распределительной коробке, тогда вооружайтесь ножом и пассатижами и приступайте к работе:

Срезать с каждого провода изоляцию на одинаковую длину от 10 до 50 мм.
Все проводки выравниваются по срезанному краю изоляции.
Соединяемые жилы загибаются на 1 см под углом в 90°.
Взявшись одной рукой за сам провод, а другой – за загиб, производим вращение по часовой стрелке. Когда крутить пальцами уже тяжело, закончить работу надо пассатижами.
Место скрутки обматывается изоляционной лентой так, чтобы на 2-3 см захватить и изоляцию. Это будет защитой от попадания влаги.

Пайка проводов в распределительной коробке

Такое соединение проводов в распределительной коробке создает монолитность и минимальное сопротивление в месте спайки. Прежде чем начать работу, надо определиться с длиной проводов: их следует обрезать на такую длину, чтобы в процессе пайки они выступали наружу из коробки, а затем их можно было легко уложить внутрь нее. Причем они не должны находиться в натяжении, но и их излишек в ограниченном месте тоже неуместен. Пайка происходит в таком порядке:

Удаление изоляции и зачистка проводов острым ножом на 2-3 см.
Облуживание сразу после очистки поможет избежать образования окислов. Кроме того, от тщательности выполненной работы будет зависеть качество пайки.
Скрутка должна иметь не менее двух оборотов.
Пайка проводится равномерно, без наплывов и пропусков.
Изолирование проводится после полного остывания спаянного места. Для этого используют термопластиковые наконечники. Не следует пользоваться обычной изолентой, так как ПВХ может при сильном нагревании легко оплавиться.

Сварка проводов в распределительной коробке

Некоторые способы соединения проводов в распределительной коробке можно объединять. Например, после скрутки нередко применяют сварку, что обеспечивает надежность и полную защиту от короткого замыкания. Для сварки используются медно-угольные электроды, а работа происходит в таком порядке:

Провода очистить от изоляционного слоя примерно на 10 см.
Сформировать скрутку.
Подсоединить электрод с помощью плоскогубцев.
Выполнить сварку, следя за тем, чтобы на конце жилы сформировался шарик правильной формы.
После остывания проводов проверить качество сварки.
Изолировать скрутку и уложить ее в распределительную коробку.

Опрессовка проводов в распределительной коробке

Для помещения, где предполагается использовать большие или средние токи, лучшим способом соединения проводов будет опрессовка их гильзами. Такое подключение проводов в распределительной коробке обеспечит механическую прочность и надежный электрический контакт. Процесс опрессовки происходит так:

Очистить изоляцию на расстояние, которое соответствует длине гильзы. Зачищенные концы, не скручивая, очень плотно вставить в гильзу. Возникшие пустоты заполнить обрезками такого же провода.
Гильза обжимается с помощью ручных клещей двумя противоположными жимами, что улучшит электрический контакт.
Выступающие из коробки концы проводов обрезаются по кромку гильзы.
Соединение изолируется термоусадочной трубкой, которая нагревается феном и обеспечивает надежную изоляцию.
Провода укладываются в коробку.

Соединение проводов в распределительной коробке клеммами

При возникновении необходимости соединения проводов из алюминия и меди на помощь придет распределительная коробка с клеммами или клеммная колодка, как ее еще называют. Процесс монтажа выглядит так:

Берем колодку с необходимым размером ячейки и отрезаем от нее нужное количество секций.
С проводов снимаем изоляционный слой и зачищаем места проведения тока.
Вставляем жилы внутрь каждой ячейки.
Зажимаем клеммы при помощи специальных винтов.
Распределительная коробка с проводами готова.

История возникновения

Как только люди смогли изобрести первый электрический узел, где соединились десятки различных кабелей и проводов, то у человека сразу возникла потребность для его защиты. Чтобы предотвратить окисление контактов, а также защитить человека от случайного прикосновения к электрическому элементу. Это исключает поражение током, что создает безопасные условия для эксплуатации. Кроме того, элементы необходимо было ограничить от внешних факторов, например, влаги, пыли и т.п.

Первое, что придумали ученые – защищать место скруток специальной коробкой, но в то время невозможно было поставить такое производство на поток. Поэтому люди нашли выход из этой ситуации и начали использовать банки из-под консервов. Такой способ до сих пор сохранился в некоторых поселениях и смотрится не совсем эстетично. В этих банках создавали специальные отверстия, куда проводили кабели, а потом скручивали. Самый ответственный момент заключался именно в создании пазов, так как не всегда получалось сделать края ровными, а не зубчатыми.

Но как только прогресс пошел дальше, то люди начали забывать об этом способе, потому что появились более практичные и красивые распределительные коробки. Они отлично смотрятся в квартире и обеспечивают владельца надежной защитой на весь период эксплуатации. Но реальность такова, что есть люди, которые до сих пор предпочитают использовать консервные банки, потому что думают, что они надежнее, хотя это далеко не так.

Если планируется проводить полный ремонт с заменой всей проводки, то покупка распределительного элемента должна также войти в список необходимого. Их монтаж и стоимость позволят приобрести изделие каждому, однако оно подарит больше полезного, чем человек может представить. Сегодня найти такой продукт легко, достаточно открыть популярный маркетплейс или просто прийти в первый строительный магазин, таких товаров там будет сотни. Использовать подручные средства для создания имитации распределительной коробки не рекомендуется, так как это может вызвать больше проблем, чем практичности.

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

накладные, которые устанавливаются снаружи на стену;
внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

Пластик.
Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

завинчивающаяся крышка;
водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

круглые;
квадратные;
прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Зачем нужна распределительная коробка для электропроводки
