Расчет ливневой канализации: разбор важных особенностей проектирования

Что такое ливневка конструкционные особенности

Совокупность каналов для сбора и отвода сточных вод – называется ливневой канализацией. Наружные сети канализации варьируются по конструкции, но всегда содержат следующие элементы:

1. Направляющие желоба. Подкрышные и наземные. Последние оснащаются комплектующими – лотками из железобетона, кирпича или пеноблоков.
2. Дождеприемники. Ливневые воронки, находящиеся на углах кровли, куда под уклоном по желобам стекает масса осадков.
3. Коллекторы. Приемные колодцы, откуда насосом выкачивается масса воды по мере наполняемости резервуара.
4. Контрольные колодцы, позволяющие наблюдать за уровнем сточных вод для своевременного дренажа.

Дополнительно, водоснабжение и канализация снабжаются фильтрами, чтобы предохранить резервуары для стоков от грубых взвесей, способных испортить насосное оборудование.

Простейшая система в виде канавы, уходящей от дома под уклоном, отошла в прошлое – в ней больше недостатков, чем преимуществ. Во-первых, грунт вымывается, и сток мельчает, так как стенки осыпаются внутрь. Это приведет к переливу в сезон весны или лета. Во-вторых, участок никогда не избавится от грязи – глина сделает свое дело. В третьих, есть риск смешать сточные массы с водой из питьевой скважины, расположенной на участке. Рекомендовано воспользоваться услугами специалистов по проектным расчетам, дабы избежать описанных проблем.

Какими нормативными документами определяется порядок расчета

                Все необходимые решения в отношении ливневой канализации и расчетного объема дождевых стоков принимаются по результатам проектных работ. Они регламентируются СНиП 2.04.03 – 85 или СП 32.13330.2012, где содержатся все необходимые формулы и коэффициенты

При проектировании конкретной системы важно отыскать все необходимые величины и коэффициенты, характерные для метеорологических и гидрогеологических условий данного района. Большинство из них содержится в таблицах СНиП или СП, другие параметры надо рассчитать самостоятельно. Расчет диаметра дождевой канализации выполняется исходя из количества осадков, поступающих в коллектор и требующих перемещения по системе

Расчет диаметра дождевой канализации выполняется исходя из количества осадков, поступающих в коллектор и требующих перемещения по системе

При этом, важно обеспечить минимальные размеры, которые определены действующими нормативами

Расчет диаметра дождевой канализации выполняется исходя из количества осадков, поступающих в коллектор и требующих перемещения по системе

При этом, важно обеспечить минимальные размеры, которые определены действующими нормативами

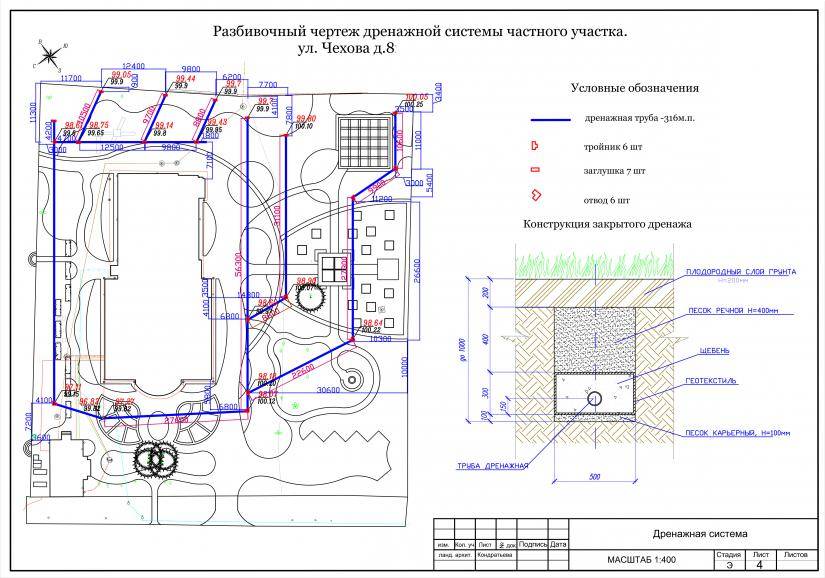

Проектирование гидросистемы

Гидропроект – это особый вид документации с указанием важной информации для строителей:

• расчетных показателей в соответствии с индивидуальными параметрами будущего стока;
• общей нагрузки на систему дренажа;
• диаметра трубопровода;
• гидравлического расчета;
• количества водостоков;
• площади поверхности;
• особенностей почвы;
• климата местности;
• рельефа территории;
• пропускной способности водостока.

В документе предусматриваются все возможные факторы влияния на продуктивность водоотводной конструкции. Разработка гидропроекта обязательна по регламенту строительных норм.

РАБОЧАЯ ДОКУМЕНТАЦИЯ

Рабочая документация ОС разрабатывается проектной организацией в объеме, достаточном для строительства объекта КС.

Рабочая документация очистных сооружений выполняется в соответствии с ГОСТ на соответствующие системы. Она разрабатывается на основании утвержденной предыдущей стадии по решению Заказчика. РЧ выполняются для производства по ним всех строительно-монтажных работ по объекту. К РЧ прилагаются ведомости, содержащие данные об объеме СМР и ведомости потребности в конструкциях, деталях и материалах для строительства , а также заказные спецификации на оборудование и материалы. Рабочая документация экспертизе не подлежит.

Основное отличие проектного типа разработок от рабочего заключается в том, что оно освещает больше моментов касательно будущего строительства.

Возведенный объект должен в полной мере соответствовать основным положениям проектной документации.

Обустройство ливневки по правилам

Дождевой сток оборудуется с учетом уклона трубопровода и его диаметра. Размеры материала сопоставляются с предполагаемой массой атмосферных осадков. С этой целью нашими специалистами отдельно изучаются синоптические метеокарты конкретной территории. Дефицитная пропускная способность системы из труб приведет к неэффективности ливневой канализации. В результате во время обильных дождей грунт под объектом будет размываться.

Все этапы работ по созданию ливневки соответствуют регламенту СНиП. Кроме гидравлических вычислений необходимо предварительно произвести:

• отдельное обустройство места стоков промышленных либо бытовых отходов;
• согласование с санэпидемслужбой создания системы с выпуском в природные водоемы стоков;
• разработку дополнительных очистных станций для промышленных заводов;
• отвод воды закрытого типа для производственных площадей и крупного населенного пункта.

Материалы для изготовления труб-дрен

Изначально для изготовления элементов для систем дренажа использовалась керамика и асбест. Изделия получались достаточно долговечными и надежными, но хрупкими и тяжелыми. Кроме того, асбест токсичен, использование его на участке у жилого дома нежелательно. С появлением полимеров керамические и асбестоцементные дрены практически перестали использоваться. Исключение — трубы-дрены из экологически чистого белого асбеста. Их значимое преимущество — наличие пор, через которые всасывается влага.

Пластик дешевле, легче, его проще монтировать. Срок эксплуатации пластиковых изделий — минимум 50-60 лет, они нечувствительны к перепадам температур и агрессивным химическим примесям. Различают несколько разновидностей полимерных изделий. Коротко охарактеризуем

Расчет ливневой канализации

В расчете ливневой канализации целый массив цифр и формул, но если упростить все донельзя, важны несколько параметров:

• производительность системы (объем стоков);
• уклон труб;
• диаметр труб;
• глубина заложения трубопровода и коллекторов.

От диаметра труб зависит эффективность отвода поверхностных стоков. Диаметр в свою очередь зависит от объема осадков в местности и площади обслуживаемой территории (с учетом дренажной системы, если используют один коллектор). Все нужные цифры есть в нормативной документации, и их достаточно, если следовать правилам.

Совмещенная система (ливневка и дренаж)

Объем стоков рассчитывают по формуле:

Q=q20×F×Ψ

1. Q — объем стоков.
2. q20, л/сек., на га — коэффициент интенсивности атмосферных осадков.
3. F — площадь обслуживаемой территории (пересчитывают в гектарах; скаты крыш — в горизонтальной проекции).
4. Ψ — коэффициент впитывающей способности покрытий.

Значение q20 получают в местном метеоцентре. Ψ стандартен:

• 1,0 — кровля;
• 0,95 — асфальт;
• 0,85 — бетон;
• 0,40 — щебенка (трамбованная);
• 0,35 — грунт (в том числе дерн, газоны).

Для каждого дождеприемника делают отдельный расчет. Затем суммируют полученные цифры и определяют диаметр труб.

Нормативная документация

Свод правил регламентирует наименьший диаметр труб. Для самотечных сетей он составляет 150 мм (и идет как допустимый, а желательный — 200 мм). Используя другие трубы, нарушают положения СП. В производственных сетях использование 150-миллиметровых труб требует обоснования.

Точечная система

Параметры, действительные для труб 150 мм:

• расчетная наибольшая скорость: для металлических труб — 10 м/м, для неметаллических — 7 м/с;
• расчетное наполнение прямоугольных каналов и труб поперечного сечения — полное;
• наименьший уклон (необходимость меньшего уклона следует обосновать): для 150-миллиметровых труб — 8 мм/метр, для 200-миллиметровых — 7 мм/м;
• уклон присоединения — 2 мм/м;
• уклон отдельных лотков — 5 мм/м;
• наименьшие размеры трапециевидных кюветов, канав: по дну — 30 см, по глубине — 40 см;
• между отводящей и присоединяемой трубами необходим угол минимум 90 градусов, в противном случае устанавливают колодец, а в нем — стояк с присоединением дождеприемников с перепадом;
• требуют устройства колодца: длинные прямые участки (через каждые 35 м — для частных домовладений), повороты, перепады, повороты на коллекторах, соединяемые трубы разного диаметра;
• радиус кривой поворота лотков должен составлять как минимум 1 диаметр трубы;
• радиус кривой поворота на коллекторе от 120 см (включительно) должен составлять как минимум 5 диаметров трубы, смотровые колодцы нужны и в начале, и в конце кривой;
• диаметр коллектора для труб до 500 мм — 1000 мм (1000х1000);
• допустима установка коллектора диаметром 700 мм для труб 150 мм;
• глубина заложения коллектора диаметром 700 мм не должна превышать 1200 мм;
• диаметр колодцев глубокого (от 3 м) заложения должен составлять минимум 1500 мм;
• минимальная расчетная скорость движения стоков по трубам и каналам составляет 60 см/с.

Комбинированная система

Нельзя опираться на приведенные цифры, используя трубы меньшего диаметра: уже 110-миллиметровым нужен минимальный уклон в 2 см/м. В каждом случае нарушения правил придется делать индивидуальный расчет ливневой канализации.

Программы для расчета ливневой канализации

Встречается совет использовать AutodeskBuildingSystems, но это как микроскопом забивать гвозди. Теоретически рассчитать ливневку можно в любой программе, в принципе умеющей проектировать инженерные сети, но на практике не советуем. Во-первых, софт такого рода бесплатным не бывает (разве что триал-версия, но она всегда обрезана). Во-вторых, в профессиональном ПО несведущему человеку сложно разобраться. В-третьих, такой софт и не нужен для нашей маленькой задачи.

Рассчитать дождевую канализацию можно на специализированных ресурсах, предоставляющих калькуляторы или программы, работающие в браузере (запускаем и считаем). Большинство (может, и все) из них делают отдельно расчеты:

• гидравлический,
• поверхностных стоков с территории,
• объема вод с кровли,
• емкость коллектора,
• уклона трубопровода,
• глубины заложения сети.

Если эти параметры помогут построить ливневку… желаем удачи.

Мы расписали правила и нормы, формулы и цифры, опираясь на СНиП и СП, но согласно здравому смыслу расчет дождевой канализации надо доверить специалистам — как бы банально это ни звучало. Да, все цифры приведены, но главным фактором были, есть, будут климатические параметры, хоть и указанные в СП, но не полностью. СП не знают, какой на вашем участке грунт: песок пропускает воду моментально, глина не пропускает вовсе. Ошибка в расчетах = затопленный участок со всеми вытекающими.

Особенности проектирования системы

Расчет ливневой канализации обычно основывается на количестве воды, отводимых от определенной территории. Проектирование системы ливневой канализации сопровождается учетом таких факторов, как площадь покрытия, количество дождевых дней, интенсивность осадков и другие метеорологические данные.

Основой системы являются лотки и дождевые трубопроводы, которые приводят ливневую воду к канализационной базе. При проектировании системы не следует забывать о возможности использования естественных водотоков в качестве отвода лишней воды.

Ливневая канализация должна быть спроектирована с учетом возможности быстрого стока воды, чтобы предотвратить затопление территории. Для этого в системе обязательно предусматриваются специальные сооружения, такие как колодцы или разделительные емкости.

Важно:

При проектировании системы ливневой канализации следует учитывать особенности конкретного местоположения и требования нормативных документов.

Классификация видов «ливневок»

На базе и основе расчетных данных о ливневых стоках, ливневая система классифицируется на несколько видов. Каждый вид ливневой канализации основан на своих характеристиках и требует определенного типа решений при проектировании.

Одним из основных классов ливневых систем являются ливневки, осуществляющие отвод рассеиваемых стоков на поверхности. Они представляют собой открытые (лотковые) устройства, размещаемые в низко проточных львинских трубопроводах. Такие ливневки обеспечивают возможность сбора и отвода врезных, насосных и дождевых стоков, сопровождаемых набором примесей.

Другим вариантом классификации ливневок является канализационная система с отводом дождевых стоков в естественные водоемы или в природные водные объекты. Это применяется в случаях, когда объемы стоков не требуют применения специализированной канализационной системы или отведение их в канализацию может быть проблематичным.

Важным фактором при классификации ливневок является возможность отвода ливневых стоков по вертикали или горизонтали. В зависимости от этого можно выделить вертикальные и горизонтальные варианты ливневых систем. Следует учитывать, что выбор варианта ливневки зависит от множества факторов, таких как геометрия местности, объемы стоков, тип почвы и другие.

Предназначение и специфика устройства ливневки

Ливневой канализацией называют комплекс устройств и каналов, осуществляющий сбор, фильтрацию и отвод атмосферной влаги в фильтрационные поля, специальные водоемы, резервуары. Задача ее состоит в устранении излишков влаги, создающих дискомфорт, разрушающих конструкции и сокращающих жизненный цикл растений.

Ливневка представляет собой линейную сеть, включающую такие стандартные элементы, как:

• • дождеприемники, представленные воронками, поддонами, линейными лотками, осуществляющими сбор воды;
  • желоба, трубы, лотки, транспортирующие воду к пескоуловителям – устройствам фильтрации, и дальше к коллекторам, кюветам, водоемам, к полям разгрузки;
  • смотровые колодцы, требующиеся для контроля ливневой системы;

фильтры, пескоуловители, удерживающие частицы грунта, растительные волокна и мусор, защищающие сеть от загрязнения.

Ливневка представляет собой комплекс каналов и устройств, выполняющих сбор излишков атмосферной влаги, их фильтрацию и отвод сначала в коллекторный колодец, затем к местам разгрузки

Варианты дождеприемников для устройства ливневки: слева придверный поддон, в середине принимающая воду из водостока воронка, справа желоб с пескоулавливателем

Все элементы объединяются в целостную систему, работающую по линейной или точечной технологии. Если каналы ливневой канализации прокладываются в грунте, для их сооружения используют трубы. В поверхностных канавах устанавливают желоба и лотки из пластика, асбеста или бетона.

Классификация по способу сбора стоков

В зависимости от принципа сбора, согласно которому выполняется устройство ливневой канализации, все существующие ливневки делятся на два типа.

Точечные системы, в состав которых входят дождеприемники, устанавливаемые под желобами внутренних и наружных водостоков. Каждое принимающее атмосферную воду устройство соединяется с общей магистралью. Согласно техническим условиям дождеприемники оборудуются специальными решетками и пескоуловителями, предотвращающими проникновение внутрь системы взвешенных частичек почвы, растительных остатков, мусора.

Точечный тип ливневки: дождеприемник устанавливается под водостоком, принимающая воду воронка оборудуется сеткой для фильтрации и внутренней корзиной для сбора сора

Линейный тип ливневки, являющийся сетью каналов, проложенных под землей или в незначительно заглубленных траншеях. Собирающие и перемещающие воду лотки, проложенные открытым способом, также оборудуются пескоуловителями и оснащаются решетками. Только решетки устанавливаются вдоль всей линии. В отличие от точечной схемы линейная канализация собирает воду не только с кровельных водостоков, но и с дорожек, с площадок, покрытых бетоном, вымощенных тротуарным кирпичом. Этот тип канализации «охватывает» и обрабатывает больше объектов.

Линейная схема ливневки может охватывать большую территорию, отводить стоки не только с кровли, но и с благоустроенных площадок, с тротуаров, и с тех сторон дома, где из-за специфики скатной конструкции нет водостоков

Ориентируясь на конструктивные отличия и степень охвата территории, выбирается тип системы. Однако это не основополагающие критерии выбора. В основном ливневая канализация на даче устраивается согласно имеющемуся в конкретной области опыту организации и эксплуатации ливневых канализаций. Отталкиваясь от него, определяют и тип прокладки каналов, и глубину их заложения.

Устройство траншеи и подушки

Глубина траншеи зависит от глубины заглубления фундамента и толщины подушки. По ширине траншея делается на 10 см шире, чем рассчитанная толщина монолитной ленты. Это необходимо для установки опалубки. При строительстве МЗЛФ на сыпучих грунтах можно укрепить откосы траншеи досками. Подсыпка подушки необходима для снижения воздействия на фундамент сил морозного пучения. Толщина подушки, как правило, составляет 20-30 см для слабопучинистых и непучинистых грунтов. Для пучинистых — определяется по таблице, которая приведена выше.

Правильно выполнить подсыпку — это значит сделать 2 слоя: первый — крупнофракционный песок, который засыпается, а затем увлажняется и трамбуется, второй — мелкий щебень или гравий. В качестве второго слоя можно также использовать доменный или котельный шлак. При высоком уровне грунтовых вод под подушку рекомендуется положить слой гидроизоляции: рубероид или геотекстиль, а сверху производить подсыпку.

Монтаж опалубки и армирование

Опалубка делается из струганных досок, толщина которых составляет не более 3 см. Опалубка монтируется в траншее, а ее высота на 5-10 см больше высоты монолитной ленты. В готовую опалубку устанавливается армокаркас. Армирование монолитной ленты выполняется в соответствии со СНиП 52-01-2003 и СП 52-101-2003. Армокаркас может содержать от 3 до 6 продольных прутков арматуры, соединенных между собой вертикальными перемычками.

Схема армирования определяется исходя из ширины фундаментной ленты. Армокаркас собирается из рифленой арматуры сечением 12 мм класса А3. Для небольшого сооружения можно применять арматуру класса А500С, стоимость которой значительно дешевле. Между собой каркасы соединяются внахлестку, образуя арматурный узел. Длина нахлестки не должна превышать 20 диаметров стержней (20 х 12 = 24 см). Соединения скрепляются при помощи сварки.

Для углов, где стены будущего дома пересекаются, необходимо усиление арматурного каркаса путем монтажа дополнительных вертикальных стержней, которые привариваются к продольным стержням. Такое усиление позволяет ленточному фундаменту выдерживать критические нагрузки, действующие в местах пересечения стен.

Укладывать армокаркас можно на подготовленную подушку, но лучше это делать на стартовый слой бетона. Толщина стартовой заливке не должна превышать 20% от всей высоты ленты. Бетонная заливка помогает создать более ровную поверхность, на которую укладывается армокаркас. Если вы решили не заливать стартовый слой, то для поднятия армокаркаса над поверхностью подушки на 5-7 см следует использовать опорные грибки.

Армокаркас должен располагаться в пространстве, нигде не соприкасаясь с подсыпкой и опалубкой.

Заливка бетона

Заливка должна производится при температуре +10 С и выше. Перед заливкой опалубку необходимо увлажнить, тогда бетон будет ложиться ровнее. Заливать смесь необходимо послойно, толщина слоя не должна превышать 40 см, оптимально — 20-30 см. Каждый слой подвергается 5-10 минутному виброуплотнению. Такая технология не позволяет образовываться пустотам внутри бетона. Для подачи бетонной смеси к опалубке необходимо использовать эластичный рукав или желоб.

Какова величина уклона

За процесс движения воды во всех типах ливневых канализаций отвечает самотек. Так, следует обязательно предусмотреть уклоны труб ливневки по направлению к движению стоков отвода.

Есть целый ряд определенных значений минимальных величин, которые зависят от диаметра трубы канализации.

Предложенная чуть ниже табличка без проблем поможет выяснить точный диаметр трубы и уклона, под которым следует ее монтировать в общую систему.

• Исходное значение – это величина Q, как рассчитать ее, было сказано выше.
• Число, определяющие уклон указывается в процентном соотношении (1% — 1 см перепада на 1 метр погонный трубы).

DN 110	DN 150	DN 200	Величина уклона (%)
3,9	12,2	29,8	0,3
5,00	15,75	38,5	0,3 – 0,5
7,0	22,3	54,5	0,5 — 1,0
8,7	27,3	66,7	1,0 — 1,5
10,0	31,5	77,0	1,5 – 2,0

Если оперировать средними данными полученных значений, то:

1. Для трубы DN110 принято брать уклон около 20 мм,
2. DN150 – 8-10 мм,
3. DN200 – 7 мм на погонный метр,
4. Реже всего используют узкие трубы, диаметр которых достигает 50 мм – здесь значение перепада следует доводить до 30 мм/м.

Перед тем как входить в пескоуловители, значение уклона может несколько изменяться в порядке убывания – тогда требуется минимальное значение скорости воды для того, чтобы осуществить более качественный отстой взвешенного песка и грязи.

Глубина залегания каналов

Ещё одним важным параметром является глубина заложения ливневой канализации. Лотки прокладываются на глубине, характерной для данного региона. Чтобы узнать, какая глубина залегания ливневой канализации, можно поинтересоваться у соседей или у представителей строительной компании. Данный параметр зависит также от диаметра труб, которые будут прокладываться.

Каналы ливневой канализации

Желательно, чтобы каналы ливневой канализации были заложены выше уровня залегания грунтовых вод, но ниже уровня промерзания грунта, а это диапазон от 1,2 до 1,5 метра. Учитывая то, что для выполнения земляных работ нужно приложить много усилий и потратить немало денег, владельцы принимают решение о том, чтобы уменьшить минимальную глубину заложения ливневой канализации. Если диаметр трубы 50 мм, то укладка должна выполняться на глубине минимум 0,3 м, если же диаметр больше, то труба углубляется на 0,7 м. При расчёте глубины учитывают также характер грунтов на участке.

Что учитывают при расчёте?

Под каждый частный строительный объект (эксплуатируемый участок территории) проектирование индивидуальной является обычным делом.

Однако за основу всегда берутся решения, характерные для типовых проектов строительства ливневки. Типовые решения по умолчанию предполагают обращение к техническим расчётам, прежде чем начнётся строительство системы.

Расчёты выполняются с оглядкой на СНиП и с учётом следующих факторов, характерных для конкретной местности и объекта:

• норма осадков за год;
• свойства грунта;
• площадь объекта;
• масса отводимых вод;
• требуемая площадь стока.

Кроме сведений о массе отводимых осадков, остальную информацию можно получить через обращение в местную метеослужбу. А условное количество отводимых продуктов атмосферных осадков рассчитывается по формуле, где в качестве расчётных данных берётся площадь водосборного участка и параметр интенсивности этих осадков.

Галерея изображений

Математический вид формулы:

М = (А * 20) * S * k,

В ней соответственно:

• М – масса отводимых вод;
• А – интенсивность атмосферных осадков в течение 20 минут;
• S – водосборная площадь (для кровли ещё и + 30% общей площади стен здания);
• k – коэффициент поглощения влаги материалом объекта.

В качестве материалов объекта часто выступают кровельные покрытия (k=1); бетонные и асфальтовые сооружения (k=0,9); грунт (k=0,75); щебень, гравий (k=0,45).

Как ухаживать за системой водосбора?

Уход за системой водосбора

Разумеется, дождевые воды будут относительно грязными. Причем большую часть «грязи» составит пыль и органический мусор – семена, опавшие листья и прочее. Поэтому за системой водосбора придется, время от времени, ухаживать, очищая желоба, стоки и сам накопитель.

Причем для защиты емкости достаточно попросту перекрыть вертикальный канал, сбросив первую воду, омывшую грязную крышу, просто в землю. Ну а в сложных случаях можно обратиться к технологии очистки колодцев с помощью хлорсодержащих отбеливателей.

Чистка водостоков и желобов предполагает и вовсе простые меры. Для этого достаточно оборудовать горловину вертикального водостока системой сетчатых фильтров, задерживающих крупный мусор.

Именно поэтому фильтры, чаще всего, ставят не на горловину, а в отвод, на переходе от вертикального водостока к наклонному каналу сброса дождевых вод в накопитель. опубликовано econet.ru

Присоединяйтесь к нам в  , , Одноклассниках

Монтаж труб дождевой канализации

Перед укладкой труб рекомендуется произвести расчеты. Для этого применяется следующая упрощенная схема, основными показателями которой являются:

• объем отводимых осадков;
• диаметр и уклон труб;
• глубина залегания в почве.

Чтобы система функционировала хорошо, рекомендуется правильно подобрать диаметр труб для ливневой канализации. Для расчета стоков системы используется следующая формула:

Q=q20×F×Ψ, где:

• Q – объем осадков;
• Q20 – коэффициент интенсивности осадков. Исчисляется в л/с на 1 га;
• F – площадь земельного участка;
• Ψ – коэффициент, который учитывает впитываемость покрытия.

Расчет по вышеуказанной схеме производится для участка с 1 дождеприемником.  Для точного расчета можно привлечь специалистов. Если производятся самостоятельный подсчеты, тогда расходный материал закупается с запасом.

Чтобы уложить и смонтировать пластиковые трубы для ливневки, понадобятся следующие инструменты:

• лопата штыковая;
• ножовка по металлу;
• напильник;
• уровень.

Для обустройства рассматриваемой системы не требуется глубокого монтажа в почве. Это объясняется тем, что она будет работать в теплое время года. При этом её обустраивают по скрытой технологии. Предварительно устанавливается контур. По нему будут удаляться осадки. Чаще применяется схема «елочка», состоящая из основного контура, который соединяет дренажный колодец с домом. Первый элемент системы рекомендуется расположить в самом низком месте земельного участка.

Затем к контуру присоединяют другие ветви, предварительно разбросанные по участку. Основной отвод осадков должен проходить вблизи построек (под крышей). Перед началом земляных работ намечают контур будущей ливневки. Для этого применяют металлическую арматуру. Её размещают по всем ветвям, соединяя нитью.

Следующий этап – обустройство траншей и ямы для колодца. При этом соблюдается угол наклона трубопровода, который направляется от дома к колодцу. Показатель должен находиться в пределах 5-10 см либо 7 см на 1 погонный метр длины системы.

На следующем этапе монтируется колодец. Для этого применяют следующие материалы:

• железобетон – требует применения специальной техники при выполнении монтажных работ. Бетонные колодца тяжелые, поэтому руками их не поднять;
• кирпич – сложен в возведении и герметизации. На возведения колодца из кирпича понадобится несколько недель. При этом такая конструкция считается самой дешевой в возведении;
• применение разных металлических емкостей – металлические бочки, сваренные между собой. Но такая конструкция недолговечна;
• применение готовых пластмассовых емкостей – это современный сборный колодец, который обладает надежностью и долговечностью. Такая конструкция легко устанавливается 2-3 рабочими.

Следующий этап – укладка трубопровода. Для этого рекомендуется подсыпать траншеи песком. При этом выдерживается наклон. Затем проводится монтаж в траншеи канализационных труб. При проведении этой работы не учитывается, с какой стороны начинать монтаж.

Важным моментом на данном этапе является подрезка труб для их точной состыковки. Последний процесс производится с помощью специальных фитингов – муфт, колен, крестовин либо тройников. Для водостоков крыш и в местах сбора осадков на земельном участке монтируют специальные сборники конусообразного типа. При этом их укомплектовывают решетками – это надёжный барьер, препятствующий проникновению внутрь песка, листьев и прочего мусора.

На последнем этапе засыпается канализацию землей. Для удаления скопившейся в резервуаре воды за пределы земельного участка, организовывают её принудительный либо естественный отвод.

При необходимости можно позаботиться об эстетичном виде обустраиваемой системы. Для этого откапывают траншею, которая затем бетонируется в форме лотка в сторону природного углубления либо естественного водоема. Эту проблему можно решить, установив на крышку колодца насос. Дополнительно создается маленький навес для защиты агрегата от осадков. Один шланг опускается в колодец, а другой выводится за пределы земельного участка.

Ливневка считается неотъемлемой частью благоустройства дачи

Поэтому её возводят с особым вниманием. Специалисты не рекомендуют экономить на обустройстве данной системы

В противном случае она быстро засорится

При этом рекомендуется отдавать предпочтение закрытой схеме, которая требует проведения профилактических работ один раз в 5 лет

В противном случае она быстро засорится. При этом рекомендуется отдавать предпочтение закрытой схеме, которая требует проведения профилактических работ один раз в 5 лет.

https://youtube.com/watch?v=Dzbe4NczmT0

Расчет гидравлики коллектора формулы и таблицы

Исполнительный проект канализации для дома должен также включать в себя гидравлический расчет канализационных сетей. Эта работа выполняется для того чтобы определить оптимальный диаметр трубопровода, его уклон и скорость стоков в нем. При расчете гидравлики пользуются специальными формулами и таблицами. Полученные данные позволят с максимальной точностью подобрать диаметр труб таким образом, чтобы стоки наполняли его на две трети при постоянной скорости и при этом в системе циркулировал воздух, который обеспечит отвод газов из трубы. Кроме того, гидравлическую способность канализации стоит исполнять и для того, чтобы иметь запас диаметра и уклона коллектора на случай повышения нагрузки на него.

Так, чтобы грамотно заполнить формулу расчета гидравлической способности коллектора, необходимо выяснить такие значения формулы:

• Ду — диаметр отводящей трубы;
• V — средняя скорость стоков в трубопроводе;
• I — гидравлический номинальный уклон коллектора;
• h/Ду — уровень наполнения трубопровода.

Но эти значения чаще всего не всегда необходимо вычислять по формуле в полном объеме

Чаще всего исходные данные принимают во внимание, только выяснив значение i или значение h/Ду. Поскольку все остальные данные можно получить, ознакомившись с таблицами СНиП для расчета и исполнения гидравлики коллектора

Так, значение V и значения h/Ду можно получить из таблицы «Самоочищающей скорости канализационных стоков в зависимости от условного диаметра трубопровода»

Кроме того, минимальный уклон трубы согласно регламенту СНиП может варьироваться от 0,8 до 0,7 мм на каждый метр при условии диаметра трубы в пределах 150-200 мм

Так, значение V и значения h/Ду можно получить из таблицы «Самоочищающей скорости канализационных стоков в зависимости от условного диаметра трубопровода». Кроме того, минимальный уклон трубы согласно регламенту СНиП может варьироваться от 0,8 до 0,7 мм на каждый метр при условии диаметра трубы в пределах 150-200 мм.

Для выведения расчета гидравлической способности канализационной системой рекомендуется использовать таблицы Ф.А и А. Ф. Шевелевых и таблицы Лукиных. Таковые помогают вычислить практически все данные для правильных подсчетов. Так, удобными при проведении расчетов являются:

• Таблица именуемая « Расчет расхода сточных вод, литров в секунду»;
• Таблица «Пропускная способность трубы в зависимости от давления транспортируемой жидкости»;
• Таблицы пропускной способности безнапорных труб для канализационной системы;
• Таблицы пропускной способности для напорной канализации.

Для вычисления объема транспортируемых стоков по коллектору необходимо воспользоваться формулой:

q=a•v.

Значения формулы трактуются так:

• a — сечение потока воды в трубе;
• v — скорость транспортировки стоков, исчисляемая в м/с.

Чтобы подсчитать скорость движения сточной воды, пользуются формулой

v= C√R*i,

значения трактуются таким образом:

• R — гидравлический радиус;
• С — коэффициент намокания внутренней поверхности трубы;
• i — уклон коллектора.

Для выведения значения гидравлического уклона трубы пользуются формулой

i=v2/C2*R.

Сюда достаточно подставить все значения, полученные методом ранних расчетов или взятые из соответствующих таблиц согласно предполагаемому диаметру трубы. Коэффициент же смачивания внутренней поверхности коллектора высчитывают так:

С=(1/n)*R1/6.

Здесь n – это коэффициент шероховатости, варьирующийся в пределах от 0,012 до 0,015 в зависимости от материала изготовления трубопровода.

Нюансы обслуживания такой системы

Попадание в систему загрязняющих примесей требует периодического проведения профилактики. Поэтому, чтобы чистка ливневой канализации проводилась вовремя и была эффективной, необходим свободный доступ к ее элементам. Имеющиеся примеси поэтапно проходят очистку, оседают, сорбируются, а очищенная вода промышленных стоков по своему химическому составу должна соответствовать нормам ГОСТ.

Решетки и лотки для ливневой канализации можно приобрести в специализированных магазинах

На установку ливневок влияют множество факторов. Поэтому универсального решения вопроса не существует. Разрабатываются сложные эффективные схемы, выполняются расчеты параметров. Это дает возможность каждому из нас произвести предварительную оценку проекта, увидеть перечень затрат и экономический эффект от внедрения.
