Подключение комнатного термостата к газовому котлу: инструкция по установке терморегулятора

Терморегулятор беспроводной для газового котла

Беспроводные программаторы облегчат управление теплотехническими приборами, расположенными в труднодоступных местах. Вам не придется тянуть груду проводов к удобному для Вас месту расположения термодатчика. Беспроводной терморегулятор котла состоит из двух модулей, работающие по радиоканалу.

Беспроводной комнатный термостат незаменим, когда вся отделка в помещении уже завершена и нет возможности прокладывать кабель от термостата к котлу отопления или «гребенке» управления теплым полом.

В этом случае беспроводной терморегулятор устанавливается в помещении, температурой которого необходимо управлять, а приемник, как правило, размещается в непосредственной близости от котла отопления (газового или электрического), термоэлектрического привода, клапана или других устройств регулирования системы отопления.

Передача команд управления между термостатом и приемником осуществляется по радиочастотному каналу на частоте 433,92 МГц или 868 МГц. Благодаря индивидуальному кодированию сигнала в каждой паре термостат — приемник, обеспечивается надежная помехоустойчивая связь.

Питается терморегулятор от 2-х батарей АА. Срок службы одного комплекта батарей около 12 месяцев, в зависимости от дальности связи и наличия препятствий между термостатом и приемником. Приемник питается от сети 220 В и имеет мощные коммутирующие контакты реле, рассчитанные на нагрузку до 3000 Вт (в зависимости от модели).

Устройства этого типа состоят из двух элементов:
Рабочая часть монтируется непосредственно возле котла и подсоединяется к его клеммам специальным кабелем.
Второй элемент – это отслеживающее устройство с дисплеем. Его, как правило, устанавливают в отапливаемом помещении. Датчик может быть оснащен сенсорным дисплеем или экраном с кнопочным управлением. Эти нюансы влияют на стоимость прибора.

«Общаются» между собой устройства при помощи радиоканала, не влияющего на другие электронные приборы в доме (последние так же не воздействуют на беспроводные комнатные термостаты для газовых котлов или для любых других).

Условно их можно поделить на простые и сложные. К первым относится, например, терморегулятор беспроводной для газового котла, в функции которого входит отключение или подача газа, в зависимости от того, поднялась или опустилась температура воздуха в помещении. Они стоят относительно недорого, но и функций у них всего две: включение или отключение агрегата.

Более сложные беспроводные термостаты, как для газовых котлов, так и для всех других типов отопительного оборудования, оснащены программой, позволяющей производить недельные настройки с почасовыми изменениями параметров воздуха.

Как правило, эти модели энергозависимы и работают либо от батареек, либо от аккумуляторов, которым требуется подзарядка. Если предстоит долгая поездка, то стоит позаботиться заранее о том, чтобы запаса батареек хватило на весь срок отсутствия.

Преимущества беспроводных терморегуляторов

Комнатный термостат в схеме газового котла точно регулирует температуру и снижает энергопотребление. Кроме того, он работает в автоматическом режиме – нет необходимости в ручных настройках.

Использование программатора избавляет пользователя от проблем с поддержанием микроклимата в доме или квартире, открывая следующие возможности:
Точная и быстрая регулировка температуры. Точность выставки составляет 0,3 градуса.
Режимы день-ночь, функции задания температур по временным интервалам на несколько суток вперед.
Подключение GSM-модуля или системы управления через Wi-Fi еще больше снижает необходимость участия человека в управлении котлом.
Регулирование температуры воздуха в разных комнатах.
Экономичность работы газового оборудования. Термостат стоит денег, но окупается за счет снижения общих расходов на отопление, включая электроэнергию, на 20-25%. Дело в том, что при отключении котла автоматика отключает насос, являющийся ее потребителем.

Окупаемость достигается уже за два сезона эксплуатации. Сокращение числа пусков/отключений приводит к экономии ресурса газового котла, стоимость которого превышает цену дополнительного оборудования. Программируемые устройства регулируют порог срабатывания температурного сенсора.

И использование изменяет время задержки включения/отключения газового котла, что минимизирует вероятность срабатывания автоматики при кратковременных колебаниях температуры, например, из-за сквозняка.

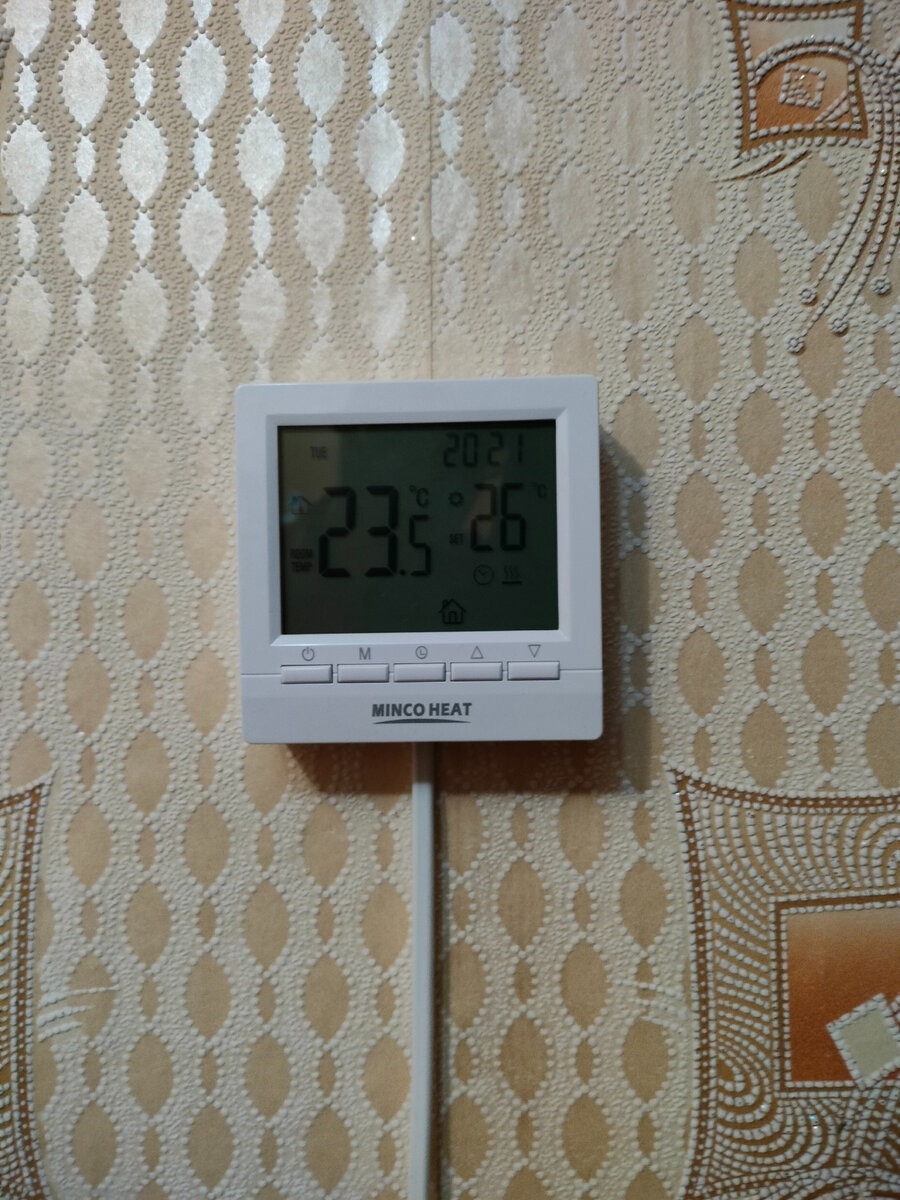

Современный беспроводной термостат с эргономичным дизайном, он легко вписывается в любой дизайн интерьера. Для монтажа не требуется прокладки проводки, что удобно при проектировании системы в старых домах.

Преимущества использования термостата в отоплении

Газовое отопление уже само по себе является благом и существенно увеличивает качество быта. Но упрощение управлением газовым отопительным оборудованием вопрос не менее актуальный.

Настройка и управление работой газового котла может проводиться двумя способами – вручную или с помощью термостата, который автоматически обеспечит стабильный температурный режим.

Ручная регулировка помогает установить определенную температуру теплоносителя в системе – при повышении температуры до заданных значений котел выключается, при снижении – включается. В результате температура в доме поддерживается на определенном уровне.

Но с изменением температуры на улице установленный режим оказывается некорректным и приходится вручную перепрограммировать отопительное устройство. Такие манипуляции осуществляются на протяжении всего отопительного сезона, а это неудобно.

Резкое повышение температуры снаружи здания, нагрев комнаты солнечными лучами часто требуют незамедлительного выключения отопительной системы. Своевременное отключение выполнит терморегулятор

Кроме того, ручная регулировка означает работу газового котла в режиме постоянных включений-выключений, с периодом рабочего цикла длительностью около 10 минут. Это не лучшим образом влияет на продолжительность работы котла.

Еще в системе с ручной регулировкой, независимо от работы функции обогрева, обеспечивается постоянная циркуляция теплоносителя с помощью насосного оборудования, а значит, расходуется лишняя электроэнергия.

Применение термостата для управления работой газового котла полностью устраняет проблемы тактования, а также исключает резкие скачки температуры

Автоматическая регулировка, в отличие от ручного управления, отключает циркуляционный насос. Реагируя на температуру воздуха в помещении, а не теплоносителя в отопительном контуре, термостат для котла отопления поддерживает стабильную температуру в комнате.

В результате микроклимат в доме значительно улучшается, частота включений котла снижается, а значит, увеличивается его срок службы.

Экономия энергии при использовании автоматического терморегулятора достигает 30%, но даже самый дешевый программатор обеспечивает экономию не менее 15%

Использование термостата дает и другие преимущества:

устройство устанавливает оптимальный/экономный температурный режим в зависимости от времени суток;
решает проблемы тактования газового котла – частого включения и выключения;
облегчает эксплуатацию и повышает надежность отопительной системы.

Это лишь часть очевидных преимуществ, общих для всех типов терморегуляторов. Достоинства отдельных моделей можно более подробно изучить непосредственно перед приобретением.

Настройка комнатного термостата

Для настройки системы и подбора комфортной температуры выполните следующие действия:

Выставьте дистанционным регулятором максимальную температуру.
Запустите котел и выведите его в оптимальный режим работы, при котором агрегат достигает наибольшего КПД.
Когда во всех комнатах установится комфортное тепло, возьмите электронный термометр и замерьте температуру возле вашего регулятора.
Выберите измеренное значение на термостате в качестве порога отключения отопителя. В программатор заложите требуемые установки.

Разъясним цель перечисленных манипуляций. Из-за различных площадей и тепловых потерь температура в помещениях может отличаться на 1—3 градуса, поэтому лучше ориентироваться по степени нагрева воздуха около самого датчика.

Если в точке установки регулятора температура сильно отличается от остальных комнат, при настройке нужно делать поправку на величину этой разницы. В некоторых моделях, например, Baxi Magic Plus, предусмотрена функция подобной корректировки (называется – температурный сдвиг). Тогда остается лишь ввести в память прибора нужную величину, составляющую от 1 до 5 градусов.

Подключение к газовому котлу

Для управления котлом необходимо найти в котле клеммы (или провода) для подключения внешнего комнатного термостата. Пожалуйста, обратитесь к документации на свой котёл – обычно в его паспорте имеется специальный раздел “подключение комнатного термостата”. С завода эти клеммы обычно замкнуты проволочной перемычной, её необходимо будет удалить и подключить вместо неё провода от термостата.

Для Baxi Eco Four это выглядит так:

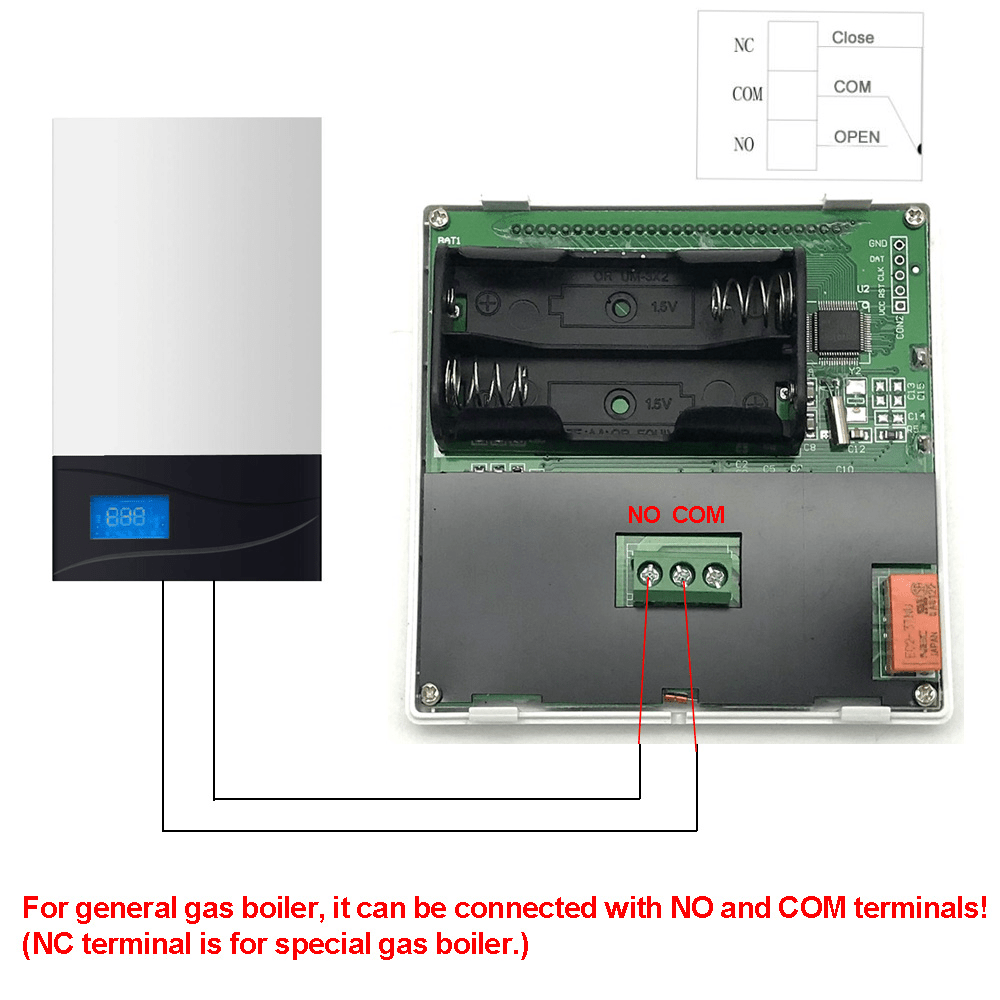

Простейший вариант подключения термостат – просто соединить двумя проводами контакты COM и NO с соответствующими контактами котла. Вот такую схему предлагается в описании товара:

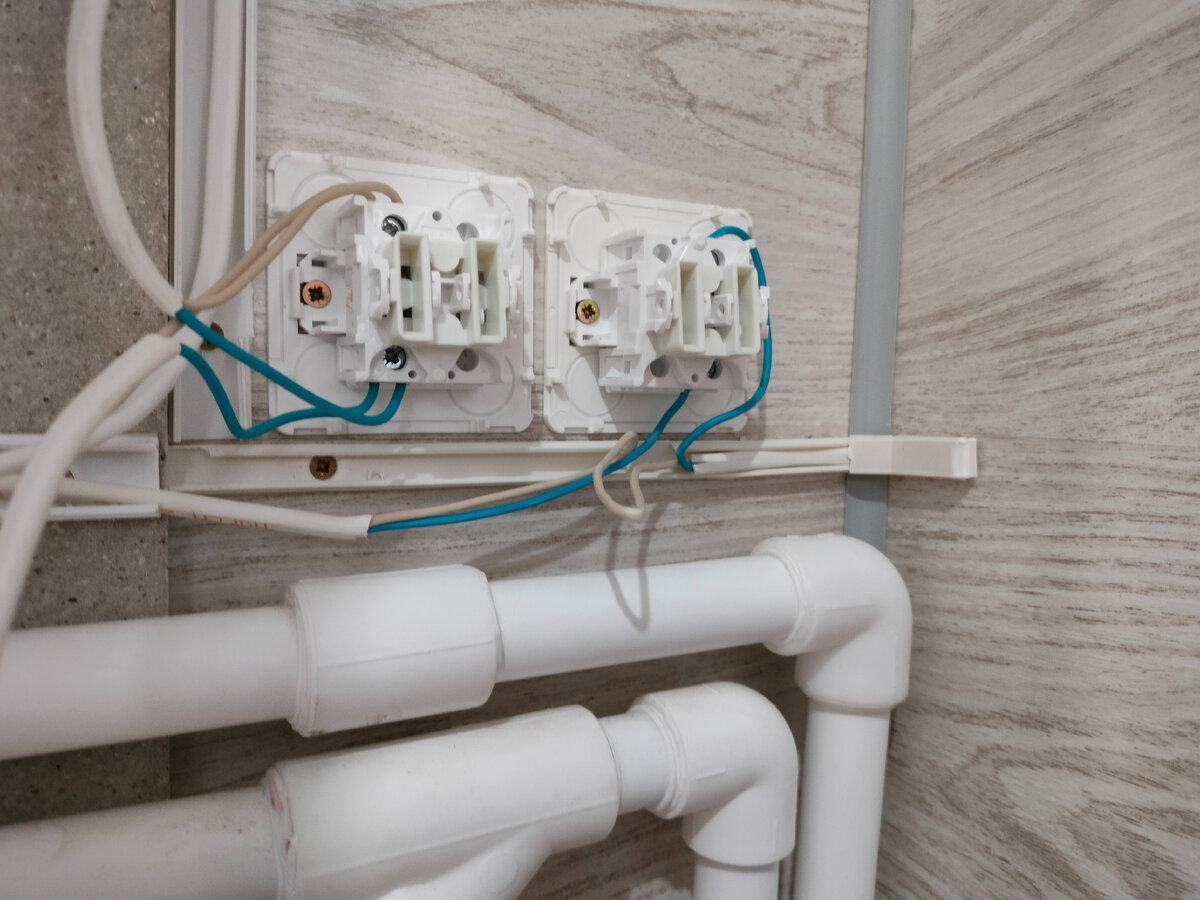

Но я дополнительно к этому советую установить обычный выключатель, включив его параллельно контактам термостата. Это позволит при необходимости быстро перевести котел в обычный, автономный режим без термостата. Например если данная китайская игрушка сломается или сбойнет, а дома стало холодно. В этому случае объяснить по телефону домочадцам (или соседям), какой включить выключатель гораздо проще; чем объяснить как вскрыть термостат и замкнуть провода (да не каждый и рискнет).

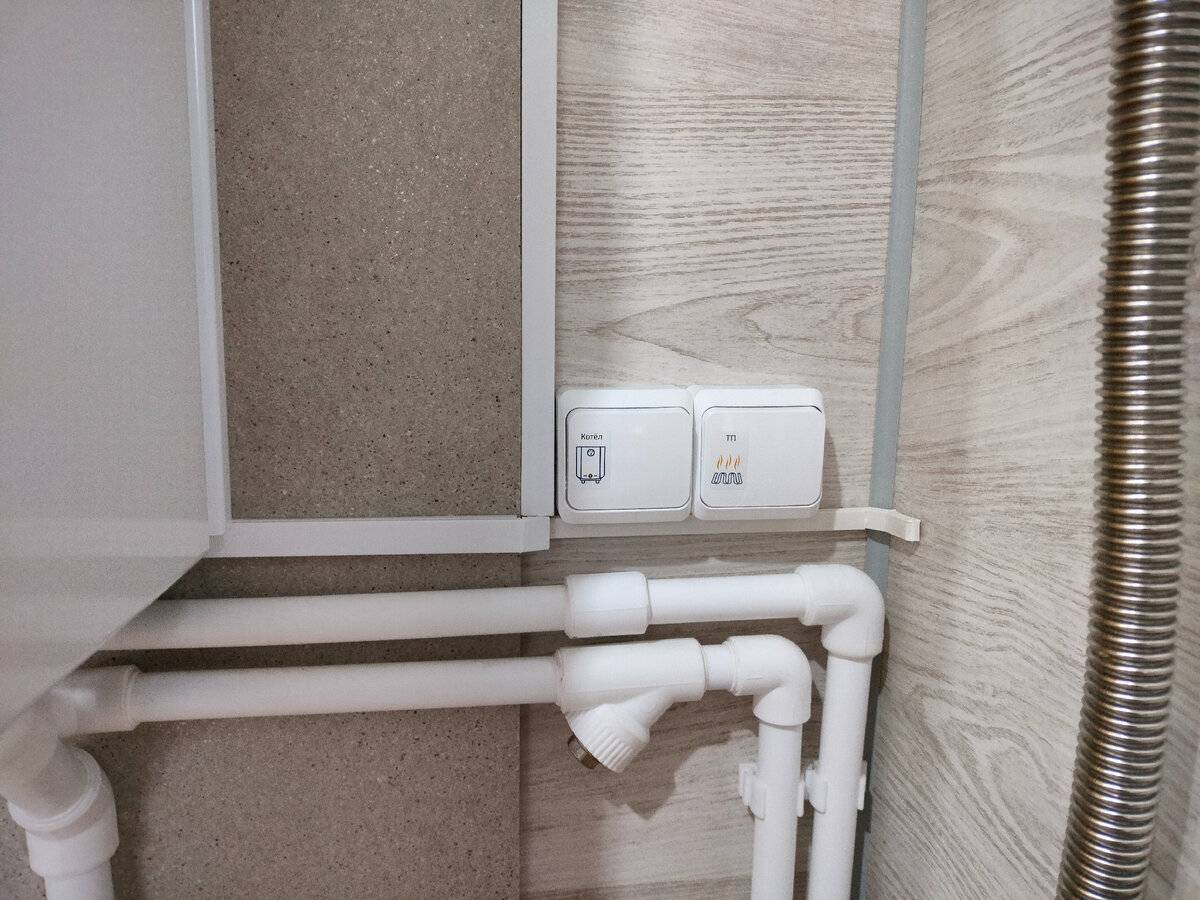

Например это может выглядеть как на фото ниже. Левый выключатель отвечает за блокировку термостата, правый отключает уличный датчик котла (листайте галерею):

На этом пока всё, если что-то не ясно – задавайте вопросы. Может быть про что-то я и забыл написать в данной статье. Данный термостат установлен не у меня, а у соседа, но по памяти что смогу – расскажу.

На этом пока всё, до встречи на сайте и на dzen-канале!

Какой принцип работы термостата газового котла?

В современных отопительных установках всеми процессами управляет электронная плата. В большинстве случаев на ней есть место для подключения термостата – это два контакта, соединенных перемычкой. Принцип работы предельно прост: контакты замкнуты – котел включается, разомкнуты – не включается. Перемычка в стандартной поставке котла постоянно замыкает контакты, и цикл работы происходит по его собственной логике заданной в настройках (например, по таймеру).

В случае, когда вместо перемычки подключается термостат — замыкание или размыкание контактов происходит по логике, заданной уже термостатом. Получается выключатель, который либо механическим, либо электронным способом замыкает и размыкает контакты вместо перемычки.

Если температура помещения, в котором установлен термостат ниже заданной – переключатель замкнуться и котел запустится, как только температура поднимется до нужной – контакты будут разомкнуты и котел отключит горелку. Схематично принцип можно посмотреть на рисунке.

В зависимости от способа измерения температуры в помещении термостаты могут быть механическими и электронными. Основным различием является точность самих показаний и возможность дополнительной настройки. Электронные комнатные термостаты позволяют более гибко подойти к терморегулированию и обладать функциями программирования режимов работы в разное время суток или в разные дни недели.

Разновидности приборов

Выбор выносного термостата для газового котла основан на учёте нескольких характеристик, к числу которых относится тип подключения. Бесперебойную работу обеспечивает контактирование выносного модуля с устройством, управляющим работой газового котла. С конструктивной точки зрения существует пара основных вариантов:

кабельные модели, подключаемые к газовому котлу посредством проводов;
беспроводные модели с дистанционным способом обслуживания.

Механический

долговечность;
низкая стоимость;
возможность ремонта;
устойчивость к перепадам напряжения.

К основным недостаткам механики можно отнести не слишком точную настройку и вероятность погрешности в пределах 2-3оС, а также необходимость периодически осуществлять корректировку показателей в ручном режиме.

Электронный

В большинстве случаев электронные термостаты для газовых котлов представлены выносным датчиком с дисплеем и особым регулирующим элементом, отвечающим за функционирование котла. В настоящее время с этой целью используются модели с таймером, отслеживающие температуру воздуха и изменяющие её согласно нужному графику, а также электронные аналоги. Основные преимущества электронных устройств:

дистанционное управление;
самая минимальная погрешность;
возможность монтажа в любом помещении;
регулировка температуры воздуха согласно графику;
максимально быстрая реакция на температурные изменения.

Практически мгновенное реагирование на изменения температуры воздуха в помещении позволяет обеспечить существенную экономию энергоресурсов. К недостаткам можно отнести только достаточно высокую стоимость таких современных приборов.

Программируемые

Так называемая «умная» техника отличается достойной функциональностью, которая включает в себя контроль температурного режима, почасовую корректировку и программирование согласно дням недели. Особой популярностью пользуются жидкокристаллические модели, имеющие очень удобный и интуитивно понятный интерфейс, а также Wi-Fi встроенного типа.

Важные достоинства программируемых моделей:

наличие функции «день-ночь»;
значительная экономия энергоресурсов;
программирование режима на длительное время;
возможность дистанционного управления всей системой.

Газовые отопительные котлы снабжаются устройствами со встроенными сим-картами, что позволяет вносить коррективы посредством самого обычного смартфона. К недостаткам любых программируемых моделей пользователи относят достаточно высокую стоимость этих приборов.

Проводные и беспроводные

Для проводных термостатов характерно наличие механического или электронного управления. Такие устройства фиксируются только посредством проводной системы, предназначенной для соединения с газовым отопительным оборудованием. Диапазон действия, как правило, не превышает 45-50 метров. В последние годы всё чаще монтируются программируемые модели комнатных термостатов проводного типа.

Беспроводные устройства включают в себя рабочую часть для монтажа непосредственно возле прибора отопления, а также отслеживающий элемент с дисплеем. Датчики могут оснащаться дисплеем-сенсором или управлением кнопочного типа. Функционирование обеспечивается радиоканалом. Наиболее простые модели способны отключать или подавать газ. В более сложных устройствах предусмотрено также наличие специальной программы для настроек с целью внесения изменений в заданные параметры.

Принцип работы термостата

Термостат – это полностью автоматический прибор, позволяющий свести к минимуму вмешательство человека в работу отопительной системы. На таких автоматических программаторах выставляется определенное значение температуры, которое должно поддерживаться в помещении. При отклонениях от заданного значения термостат дает котлу соответствующие команды.

Котел, получив команду на запуск, начинает работать и прогревать теплоноситель, в результате чего помещение нагревается. Как только температура достигает верхнего установленного значения, газовый котел отключается – и такой цикл повторяется все время. Особенностью этого рабочего цикла при подключенном термостате является тот факт, что вместе с котлом отключается и циркуляционный насос – а это в конечном итоге положительно отражается на стоимости отопления.

В отличие от ручной настройки котла, программатор оценивает не температуру теплоносителя, а температуру в помещении. Эта особенность позволяет на порядок снизить количество включений котла для очередного подогрева – даже если батареи полностью остыли, но температура воздуха все еще достаточно высока, отопительное оборудование будет находиться в режиме ожидания.

Регулярность включения котла в наибольшей степени снижается из-за следующих факторов:

Обогрев помещения солнечными лучами;
Повышение температуры воздуха на улице и, как следствие, снижение разницы температур;
Увеличение количества людей в помещении;
Получение тепла через ограждающие конструкции.

Как показывает статистика, экономия при использовании термостата может достичь 30% — а это довольно высокий показатель, который позволяет такой системе называться энергоэффективной. Именно поэтому стоит подумать о том, как подключить комнатный термостат к газовому котлу, и воспользоваться возможностью сэкономить.

Настройка термостата

Произвести настройку установленного термостата поможет инструкция, прилагаемая к нему. Настройка режимов осуществляется с помощью кнопок, расположенных на панели устройства. С помощью них можно регулировать такие показатели:

Температуру нагрева и кондиционирование.
Время задержки срабатывания датчиков. Его ставят, чтобы избежать ложного включения или отключения газового котла. Это может произойти, например, при появлении кратковременного сквозняка.
Колебание температуры. Например, наименьший показатель составляет 0,5°C – это значит, что котел включится при снижении параметра на 0,25°C, и выключится при превышении температуры на аналогичное значение.
Оптимальная и экономичная температуры. Первая поддерживается в дневное время, а вторая – в ночное, обеспечивая экономию топлива.

Количество программ может отличаться в зависимости от модели термостата.

Выбор места для установки термостата

Перед началом монтажных работ выбирают место установки терморегулятора

Правильно подобрать помещение для прибора крайне важно, потому что именно по температуре и влажности воздуха в этой комнате будет происходить регулировка всей системы отопления в доме

Термостат обязательно устанавливают в жилом помещении, а не в техническом. Обычно выбирают самую холодную комнату во всём доме, например, угловую. Установка прибора в котельной или в кладовой приведёт к некорректной работе отопления. Нельзя вешать регулятор вблизи отопительных батарей, бытовой техники, излучающей тепловые помехи: кухонных плит, обогревателей. Не рекомендуется размещать регулятор и на сквозняке, возле окон, или там, где на него будут попадать прямые солнечные лучи.

Термостат должен быть легко доступен, находиться на виду, чтобы в любой момент изменить настройки температуры или произвести замену батарей питания.

Правила установки:

Высота монтажа не более полутора метров над уровнем пола.
Не устанавливать на внешнюю, холодную стену дома.
К прибору должен быть свободный доступ.
Не вешать вблизи плит, кондиционеров, окон.
Не допускать попадания прямых солнечных лучей на прибор.

Принцип работы газового котла и комнатного термостата

Для лучшего понимания принципа действия комнатных терморегуляторов сначала поясним алгоритм работы водогрейного котла в базовой комплектации:

Пользователь разжигает отопитель, с помощью кнопок или рукояток управления задает желаемую температуру теплоносителя.
Каждый аппарат оборудован погружным либо накладным датчиком, информирующим блок управления о степени нагрева воды. Когда температура теплоносителя достигает заданного порога, срабатывает газовый клапан и перекрывает подачу топлива к основной горелке. Циркуляционный насос продолжает «гонять» воду по системе.
После остывания теплоносителя до нижнего температурного предела подача газа возобновляется, горелка снова разжигается и подогревает воду.

Без внешнего термодатчика отопитель «не видит» температуру воздуха в помещениях и тупо греет воду до указанного предела. Результат: в переходной осенне-весенний период наблюдается так называемое тактование — частый старт/стоп горелки (1 раз в 2—3 минуты), сокращающее ресурс агрегата в целом.

Теперь о главном. Выносной терморегулятор продлевает интервалы между включением/выключением газового котла, поскольку ориентируется на температуру воздуха, который остывает медленнее. Прибор включается в разрыв цепи электропитания газового клапана (на ТТ-котлах – турбины) и встроенного насоса.

Установка автоматического терморегулятора позволяет убить сразу трех зайцев:

снизить потребление энергоносителей;
сделать управление котлом более удобным;
продлить срок службы источника тепла.

Когда комната прогревается до указанной температуры, термостат разрывает цепь, горелка и встроенный насос теплогенератора останавливаются. Запуск агрегата происходит после охлаждения воздуха на 1—2 градуса, что увеличивает длительность интервала между отключением и розжигом до 15—20 мин.

Отметим 2 значимых нюанса:

При использовании комнатного регулятора штатная функция старт / стоп по температуре воды в котловой рубашке продолжает действовать. Когда теплоноситель в котле нагреется до установленного предела, газогорелочное устройство отключится.
Если горелка гасится по команде внутреннего термодатчика, штатный циркуляционный насос продолжает работать. Когда срабатывает выносной термостат, останавливаются оба устройства – горелка и насосный агрегат.

Вот почему важно правильно настроить связку котел — внешний термостат

Как подключить термостат к котлу, в том числе к старому, без клемм…

Большое удобство в домашнее отопление привносит обыкновенный комнатный термостат. Это маленькое устройство, размещается обычно на стене, в ключевом месте, в котором мы хотим измерять температуру, и по ее значению управлять домашним отоплением. Например, на стене в центре дома в коридоре, или в кухне на наружной стене, где становится холодно быстрее всего…

Как только температура воздуха в месте размещения прибора уменьшилась до выставленного значения, скажем, +21 градус, термостат включает котел… Котел выключится когда воздух нагреется до температуры выключения,например, +24 град.

Но как термостату удается управлять котлом?, и каким образом правильно подключить термостат к котлу, чтобы это происходило?

Как работает комнатный термостат

Любой комнатный термостат, механический или электронный, с радиопередачей или проводной, или программируемый, который мы называем комнатным программатором, работает очень просто, по принципу однокнопочного выключателя, — «цепь разомкнута или соединена», — «Включено/Выключено».

READ Как подключить денежный перевод на теле2

В нем соединяется контакт, когда температура достигает порога включения, и цепь управления котлом становится замкнутой. Когда нагрев произошел, контакт размыкается, котел останавливается.

Как подключается обычный термостат к автоматизированному котлу

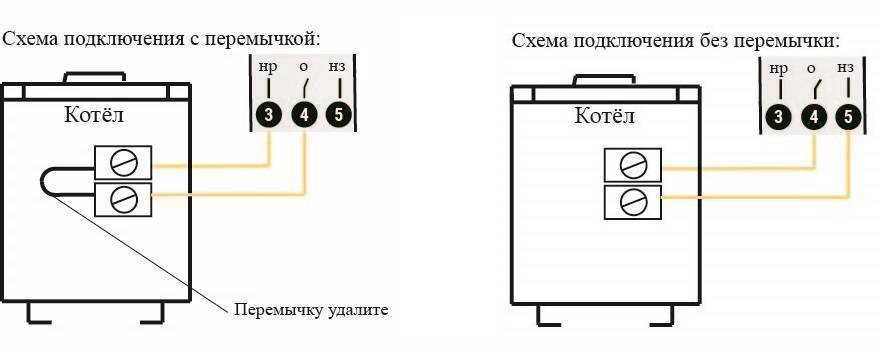

Современные котлы обычно оборудованы клемной колодкой с двумя клеммами для подключения аппарата внешнего управления, работающего по принципу «Включил-Выключил». Чаще эти клеммы обозначены как ТА.

Изначально они соединены перемычкой, при этом цепь между ними замкнута, котел получает все время команду «Включено». Если перемычку удалить, котел выключится.

В самом же термостате не все так однозначно, у разных производителей клеммы нумеруются как 1,2,3 или АБС. Нужно подключить пару к тем контактам, которые замыкаются при срабатывании прибора на температуру. Если из инструкции это узнать не удается, останется только вызвонить замыкаемые контакты омметром…

Как подключить термостат к старому (безмозглому) котлу

Некоторые модели газовых, мазутных, электрических…котлов не имеют специальных клемных контактов для наружного блока управления. Как дистанционно управлять старым котлом?

Вероятно, что на самом котле находится ручка управления реле по температуре теплоносителя. И можно обнаружить, что это реле работает по тому же принципу «Замкнуто/Разомкнуто».

Если снять клемму с этого реле (блока управления), т.е. разомкнуть цепь его питания, то котел выключится. Он воспримет это как «температура большая – цепь разомкнута».

Понятно, что в разрыв между снятым проводом и этой клеммой можно подключить наружный термостат. Ручку на самом котле закрутить так, чтобы всегда было положение «Включено», а наружный термостат будет разрывать и соединять эту цепь, управляя работой котла так, как будто бы это делал внутренний…

В общем, включить последовательно с любым датчиком, который управляет котлом по принципу соединил-разъединил.

Но нельзя включать там, где регистрируется плавное изменение сопротивления, обмен пакетами цифровых данных, где нужно делать ручной перезапуск, например, при срабатывании термопары…

Как видим, при должном желании подключить термостат, или программатор, к любому котлу, который управляется электрическими цепями, датчиками… – нет проблем…
