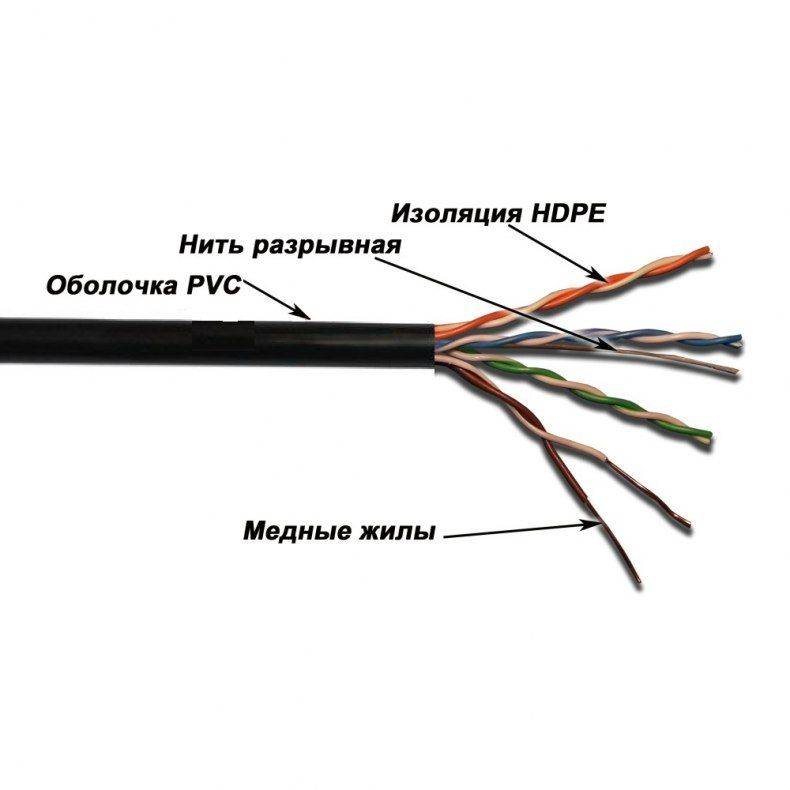

Применение экрана в проводе
Когда сигнал проходит по кабелю, он может быть подвержен влиянию различных электромагнитных помех. Чтобы этого не происходило, провод экранируют. Экраном служит тонкий слой фольги. Иногда экранированный провод производится со специальной лентой с продольной прокладкой. Используют для этих целей и специальную бумагу. Жилы выполнены из луженого проводника.
Помимо того, что электромагнитное поле экранированного провода защищено от воздействия внешних помех, он обладает повышенной прочностью. Производители проводов обязательно учитывают ГОСТ Р 53769-2010, который регламентирует выполнять пластмассовую изоляцию и экранизацию.
Буква «Э» в марке КСПВЭ обозначает, что провод экранированный.
Что означает ПВ на проводе, расшифровка
Согласно утратившему силу ГОСТ 6323-79 провода маркируются по буквенным и цветовым обозначениям, расшифровываются буквенные значения следующим образом:
- Буква П – провод
- Буква В – винил (поливинилхлорид), изоляция
- Цифра 3 – класс по гибкости от 1 до 6. (По мере увеличения числа, увеличивается гибкость, пв1 имеет одну жилу, соответственно, обладает наименьшей гибкостью)
Например, ПВ-3 1х0,75-0,38 говорит о том, что это гибкий провод в виниловой изоляции, имеющий одну жилу с площадью сечения 0,75мм², способный пропускать через себя до 0,38 кВ электроэнергии, для ПуГВ аналогично. Так-как это одножильный провод, чаще его обозначают следующим образом — ПВ-3-5, это также означает, что в нем одна жила площадью 5мм² (цифра 0,75, 1,5, 2,5, 3, 5 и т. д — номинальное сечение, для каждого провода свое, см. таблицу ниже).
Важно! ПВ одножильные, многожильный вариант провода называется ПВС, ПУГНП/ПУГСП
Согласно ГОСТ 31947-2012
- Буквы ПУ – провод установочный
- Г – гибкий
- В – винил или поливинилхлорид соответственно
(ПВ, ПуГВ, пув одно и тоже)
Рис.1 — Расшифровка обозначения проводов
Основным отличием проводов ПВ, ПуГВ по новому ГОСТу является то, что он не может применяться для монтажных работ, его использование возможно только в электроустановках.
Важно! основное отличие ПВ 6 от ПВ 3 является повышенная гибкость, она достигается за счет большего количества медной проволоки в сечении кабеля. Одинаковые по сечению провода по проводимости абсолютно равны. Сопротивление тонкопроволочных проводников нв 6 немного меньше, соответственно потер передачи электричества меньше
Сопротивление тонкопроволочных проводников нв 6 немного меньше, соответственно потер передачи электричества меньше.
Производство тонкопроволочных изделий дороже обычных, поэтому разница еще и в стоимости.
Материал проводников кабеля
Условия монтажа
Знаний о том, что такое ПВС недостаточно, чтобы грамотно подойти к электрификации. Необходимо следовать рекомендациям и правилам во время проведения монтажных работ. Так, для подземной прокладки не стоит использовать гибкий провод. Однако, это возможно, если протянуть линию через двустенную трубу. На поверхности последняя заменяется гофрой, что фиксируется к фасадам, столбам и другим стационарным объектам. При этом обязательно проводится заземление.

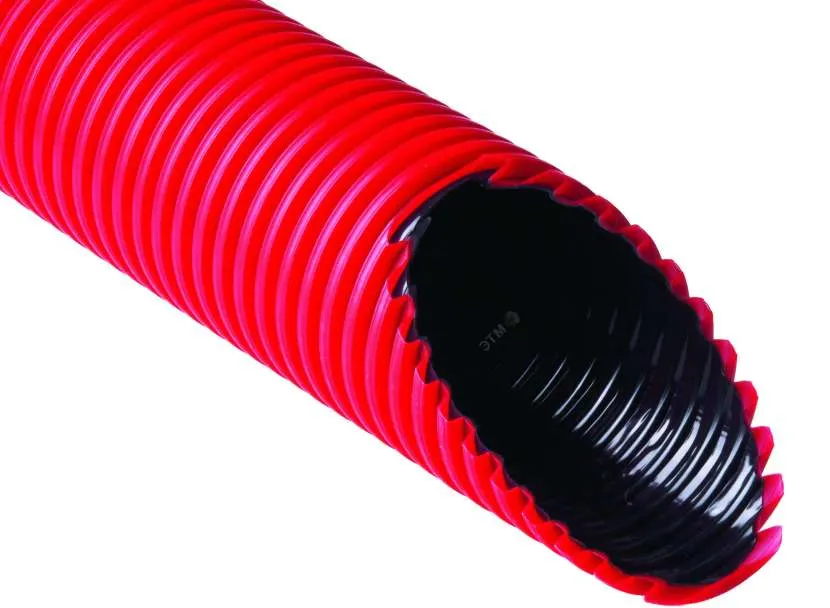

Двустенная труба для прокладки кабеляИсточник electro-materiali.ru
О скрытом монтаже ранее было упомянуто. Стоит отдельно отметить, что в тело штукатурки укладка кабеля ПВС недопустима. Но его можно монтировать в цементную стяжку пола. Относительно влажности и температуры внутри помещения дополнительных требований нет, нужно соблюдать только нормативы из ГОСТа.
Видео описание
В этом видео представитель производителя кабельной продукции отвечает на вопросы о проводе ПВС:
Коротко о главном
ПВС – это соединительный провод с виниловой изоляционной оболочкой.
ПВХ оболочка относится к негорючим материалам. Но для скрытого монтажа кабель не рекомендуется использовать. Если это необходимо, то нужно протягивать линию в кабель-каналах.
Условия эксплуатации (прописаны в ГОСТе 7399-97) позволяют применять провод ПВС для монтажа снаружи и внутри здания с разным уровнем влажности (но до 98 %).
Провод ПВ — применение
Применяется для стационарного монтажа электрического оборудования в силовых и осветительных сетях, может использоваться для монтажа станков, механизмов и электрических стационарных машин. Лично я, частенько, применял провод ПВ во время прокладки домашней электросети , где обычно используются многожильные провода. Но бывает, что на отдельных участках может возникнуть необходимость проложить провод с одной единственной жилой, и для этого существует оптимальное решение в виде монтажного провода ПВ
И еще, обращайте внимание на цифру, которая стоит после аббревиатуры ПВ. Это обозначение класса гибкости, а не количество токоведущих жил
Один из примеров: в старых многоэтажных домах вся была двухжильная (фаза и ноль), понятия заземлить бытовые электроприборы, отсутствовало. Так вот, в наше время, по всем стандартам электромонтажных работ нужно защитное заземление в каждой . На помощь приходит провод ПВ. От любого общего заземлителя , к каждому домашнему электроприбору, по проводу ПВ, и будьте уверены, что удар электрического тока теперь вам не страшен.
Расшифровка и конструкция провода ПВ3
И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.
Расшифровка аббревиатуры ПВЗ
Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.
Расшифровка названия провода ПВ3
- Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
- Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
- Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
- Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.
Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:
Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.
Номинальные сечения различных типов проводов
Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.
Конструкция провода ПВ3
Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.
Токоведущая жила выполненная из нескольких скрученных проволок
Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.
Класс гибкости проводов
Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм
Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.
Типоразмеры провода ПВ3
Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2
Толщина изоляции у проводов различных сечений
Кроме токоведущей жилы у нас имеется изоляция
Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.
Цветовой ряд проводов ПВ3
Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную
Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.
Особенности конструкции
ПВ1 – одножильный провод, благодаря чему он может использоваться для подключения только одного оборудования. Производится кабель из меди, которая предварительно проходит процесс лужения (покрывается флюсом).
Провод ПВ прост по конструкции. Он состоит из следующих конструктивных элементов:
- Токоведущая медная жила, которая может состоять из одной цельной проволоки или нескольких маленьких проводков. Структура конкретного изделия зависит от сечения кабеля. Как писалось выше, для диапазона 0,5-10 кв. мм жила может быть цельной, от 16 кв. мм и больше – многопроволочной.
- Слой изоляции, произведенный из поливинилхлорида. Имеет цветовую маркировку, выбранную заказчиком (если это не заземляющий кабель).
Область применения провода
В маркировке кабеля прописана достаточно широкая область применения. Провод можно использовать для прокладки проводки, подключения электроприборов, силовых сетей и автоматики.
Однако для силовых кабелей использовать ПГ3 не целесообразно. Куда лучше подходят двужильные и многожильные провода (в зависимости от количества фаз переменного тока, т. е. двужильный провод удобно использовать для прокладки силовых линий двухфазного тока). Для проводки в доме или квартире куда лучше подойдут провода с более продуманной изоляцией, защищающей кабель от механических повреждений. К тому же есть модели материалов, которые прекрасно служат в стяжке.
Медные жилы
Большим минусом для использования кабеля в домашней проводке является опасность перегорания при слишком больших нагрузках. Он не вызовет пожара, но с легкостью испортит плоды трудов электромонтажников по оборудованию жилища.
Но это не повод ставить на проводе крест. В конце концов, зачем-то его до сих пор выпускают. ПВ3 нашел самое широкое применение в автоматике. Так, его часто используют в системах пожаротушения. Провод незаменим в системах автоматики котельных, вентиляции, электроснабжении автомобиля.
Использование ПВ3 в щитке автоматики вентиляционной установки
Обратите внимание! ПВ3 часто используют в отечественных марках машин и при ремонте запорного элемента дверей, электроснабжении ламп салона и приборной панели. В этом плане провод выгодно отличается от заграничных аналогов, которые в разы дороже. Именно в системах автоматики и электроснабжения автомобилей используется главное свойство провода — гибкость
Именно в системах автоматики и электроснабжения автомобилей используется главное свойство провода — гибкость
При огромном количестве проводов и технологически важных деталей конструкции провод легко проходит любые изгибы, соединяя между собой различные модели
Именно в системах автоматики и электроснабжения автомобилей используется главное свойство провода — гибкость. При огромном количестве проводов и технологически важных деталей конструкции провод легко проходит любые изгибы, соединяя между собой различные модели.
При слишком высокой нагрузке на системы автоматики провод перегорает, что вызывает срабатывание сигнализации. Как раз то, что нужно для систем пожарной сигнализации и любой другой автоматики.
Таблица технических характеристик кабелей ПВ
В ходе домашнего ремонта провод идеально подойдет для обустройства заземления. Заземлить щиток частного дома или какую-либо часть квартиры можно без особых проблем любым кабелем, но ПВ3 отличается дешевизной. При этом модель отлично справится со своей задачей по отведению блуждающих токов.
Виды электропроводов и их методики маркирования
Главные разновидности кабелей электроэнергии:
- ПБППг – в середине жил находятся тонкие проволочки. Описание г в конце, означает гибкий провод;
- ПБПП – кабель со многими жилами установочного типа. С покровом внутри и снаружи из сырья ПВХ. В содержимом уложены жилы 1-4 шт., с самым большим сечением 4 кв. Необходим для приборов света в жилых комнатах – для устройств небольшой интенсивности. Жилы делаются из алюминия или меди;
- ППВ – кабель медь со многими жилами. Используется для сокрытой проводки либо для обустройства в кожухе или в кабельном коробе. Изоляция однослойная;
- АППВ – схожая с моделью выше, но с алюминиевым проводником в середине;
- ПВС – один из востребованных кабелей с ПВХ защитой. В середине обладает сечением секторами и проволочки витые. Квадратура сечения: 0,75-14 кв. Часто используется для укладки проводов в жилых строениях.
Силовые кабели
Одним из наиболее востребованных в последнее время типов кабелей, является шнур с маркировкой ВВГ. Этой аббревиатурой маркируется силовой с медной токопроводящей жилой (ТПЖ). Каждая ТПЖ имеет изоляцию из поливинилхлоридного пластиката (ПВХ). Кроме того, он имеет дополнительную оболочку из ПВХ (кембрик). Дополнительного защитного покрытия нет.
Он используется для сетей 600 и 1000 вольт, 50 Гц. Может иметь от 1 до 5 жил. Для бытовых нужд (в квартире) обычно используется с сечением жил от 1,5 до 6 мм2. В частном домовладении может применяться провод с жилами до 16 мм2. Хотя ограничений сверху нет. В квартире можно проложить и шнур сечением свыше 10 мм2. Выпускается он с сечением ТПЖ от 1,5 до 240 мм2. Жилы могут быть многопроволочными, или однопроволочными.
Кабельная канализация
Устанавливаем потолочные светильники
Ремонт проводки в квартире
Модификации кабеля ВВГ:
АВВГ. Имеет те же технические характеристики, что и исходный ВВГ; материал жилы – алюминий.
ВВГнг – с использование материала с повышенной негорючестью
ВВГп – плоский вариант ВВГ. Наиболее часто встречающаяся модификация.
ВВГз – модификация кабеля с заполнением внутреннего пространства резиновой смесью или жгутами ПВХ.
NYM
Это европейский аналог ВВГ. Аббревиатура с немецкого названия (N – нормированный кабель, Normenleitung; Y – ПВХ изоляция; M – с защитной оболочкой, Mantelleitung).
В кабеле применяются медные, многопроволочные или однопроволочные ТПЖ. Может иметь от 2 до 5 жил. Сечение жил от 1,5 до 16 мм2. Каждая жила имеет изоляцию ПВХ. Внешняя оболочка изготовлена из ПВХ, негорюча и не проводит горение. Внутри кабеля, между жилами, добавлен наполнитель из мелованной резины. Имеет повышенную термостойкость и прочность. Он предназначается для силовой подводки и монтажа освещения, в сетях с напряжением до 1000 В. Он обладает повышенной стойкостью к перепадам температуры, повышенной влажности и механическим повреждениям. Радиус изгиба составляет 4 сечения. Может применяться как внутри помещений, так и вне их, на открытом воздухе. Может применяться в широком диапазоне, -40 / +70 °C. Основным недостатком является разрушение оболочки под прямыми солнечными лучами. Поэтому при наружной сети Его обязательно нужно укрывать. Более стоек и удобен при прокладке, по сравнению с ВВГ. К неудобствам можно отнести то, что кабель бывает только круглого сечения, что не всегда удобно при монтаже. Стоимость его также выше, чем у ВВГ.
КГ
Название расшифровывается достаточно просто – Кабель Гибкий. Рассчитан на напряжение номиналом до 660 В, до 400 Гц. Или же постоянный ток, напряжением до 1000 В.
Количество жил в кабеле – от 1 до 6. Жилы повышенной гибкости, медные. Для изоляции ТПЖ используется резина. Внешняя изоляция кабеля также резиновая. Допустимо использование в диапазоне температур -60 / +50 °C. Чаще всего применяется для подключения переносных агрегатов –
- тепловые пушки,
- генераторы,
- сварочные аппараты.
Выпускается также в модификации ГКнг – негорючий.
ГК отлично работает вне помещений, практически при любых погодных условиях. Чаще всего применяется в качестве силового кабеля при строительных работах. Иногда даже используется в качестве осветительной проводки внутри помещений, благодаря удобству монтажа и надежности.
ВББШв – силовой, бронированный, с медными жилами.
Количество жил в ВБШШв может быть от 1 до 5. Жилы ВББШв делают как одно-, так и многопроволочными. Сечение ТПЖ от 1,5 до 240 мм2. Для изоляции ТПЖ, а также пространства между жилами, и в качестве внешней оболочки используется ПВХ.
Особенностью кабеля является броня. Она накручивается поверх кембрика, в две ленты, с перекрытием слоев. Поверх брони идет защитный шланг из ПВХ. Причем в модификации ВББШвнг используется материал с пониженной горючестью. Он предназначен для питания установок на номинальном напряжении 660 и 1000 В. Для передачи постоянного тока применяются одножильные модификации. Благодаря бронированию этот тип имеет повышенные механические характеристики. Температурный рабочий диапазон -50 / +50 °C.
Влагоустойчив, может выдерживать влажность до 98% при 35 °C. Он может прокладываться в земле, кабельных каналах или в трубах. При прокладке на открытых участках требуется защита от солнечных лучей. Используется для питания стационарных установок, либо отдельно стоящих объектов. Идеален для подземной проводки к отдельно стоящему зданию. Радиус изгиба составляет не менее 10 сечений кабеля.
Модификации кабелей:
- AВББШв – с алюминиевыми жилами;
- ВББШвнг – негорючий;
- ВББШнг- LS – негорючий, с уменьшенным газо- и дымовыделением при нагреве.
Преимущества и недостатки
В сравнении с другими вариантами кабельно-проводниковой продукции провод ПВ3 обладает рядом весомых преимуществ:
- Средний уровень гибкости – обеспечивает достаточно широкую сферу для применения ПВ3 – может использоваться как установочный провод для монтажа электрических систем, подключения оборудования, для электроснабжения устройств освещения и различных бытовых нужд.
- Обладает хорошей устойчивостью к воздействию внешних факторов – отлично справляется с атмосферными явлениями, перепадами температур, механическими ударами, влагой, предотвращает возникновение и развитие плесени и т.д.
- В состав изоляции включаются антипирены – вещества, приводящие к самостоятельному затуханию. За счет чего в случае искрения провод ПВ3 не загорится, а лишь оплавиться. В случае воздействия открытых очагов огня, изоляция также не будет поддерживать горение, чем обеспечивается возможность его использования в пожароопасных помещениях.
- Относительно невысокая стоимость марки ПВ3 на рынке, что делает его гораздо более привлекательным, в сравнении с другими проводами и кабелями.
- Не боится грызунов – за счет обработки отпугивающей пропиткой, практически не подвергается разрушению со стороны вредителей.
Среди недостатков провода ПВ3 следует выделить только один слой изоляции, которого часто оказывается недостаточно, при определенных условиях прокладки. В таких ситуациях в дополнение к имеющемуся диэлектрику необходимо приспосабливать дополнительные гофры, трубки или кабель-каналы.
Вторым недостатком ПВ3 является механическая «память» самой жилы. Если вы придадите ей форму при подключении, то после какого-то периода эксплуатации перекручивать концы и менять их положение крайне нежелательно, так как проволока становиться хрупкой.
Как правильно выбрать провод ПВ 3: ГОСТ
При покупке и течении срока использования, кабель необходимо тестировать. Такое тестирование дает возможность определить электрические и механические свойства, а также дадут ответ на возможность использования кабеля дальше. При приеме кабеля в работу он должен пройти проверку.
А именно:
- Конструкции и размеров;
- Электрическое сопротивление проводящих жил;
- Проверку напряжением;
- Определение сопротивление изоляции;
- Проверку маркировки кабеля и упаковки;
- Прочность расцветки и прочность маркировки.
Периодическое тестирование должно выполняться чаще.
Тест должен показать:
- Сопротивление токопроводящей части;
- Повышенная стойкость к изгибам и ударам при температуре воздуха -15 градусов;
- Прочность и удлинение на разрыв;
- Потерю веса и тепловой удар;
- Термическая стабильность, понижение и повышение температуры.
Все тестирования необходимо проводить по ГОСТу – 6323 и по многим нормативам актов. Для каждого из актов есть свои технически требования и поэтому проводить тестирование кабеля могут только специальные организации.
Покупатель должен обратить внимание на более простые вещи. Первое это проверить размеры, которые заявленные продавцом
Проверить размер можно с помощью штангенциркуля. Также необходимо замерить сопротивление токопроводящей части. Для такой проверки можно использовать и замерить отрезок кабеля. Вместо того чтоб проводить тест изоляции, можно просто замерить ее толщину и проверить как легко ее снять. Для такого замера вам понадобится тот же штангельциркуль.
Ну и конечно убедится, что маркировка кабеля совпадает с маркировкой на бухте. На бухте обязательно должна быть маркировка с завода изготовителя кабеля, а так же на кабеле через каждые 45- 50 см.
Кабель ПВ 1
Шнур ПВ 1, в обиходе, имеет два названия: провод для передачи трехфазного тока и установочный кабель.
Сконструирован шнур ПВ 1 следующим образом: единичная жила, состоящая из нескольких мягких проволок меди, скручена в пучок. Вокруг этой конструкции разместилась однослойная изоляция из поливинилхлоридного пластиката. У качественного кабеля изоляция должна спокойно отделяться от медных проволок. Если ПВ 1 хранился недолжным образом или хранился дольше положенного срока, отделение изоляции будет проходить с трудом.
Кабельные жилы проходят классификацию по ГОСТ 22483 и подразделяются на классы:
- 1 класс – сечение от 0,5 до 10 кв. мм;
- 2 класс – сечение от 16 до 95 кв. мм.
Номенклатура сечений жил кабеля равняется: 0.5, 0.75, 1, 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95 и 120 кв. миллиметров.
| Число жил и номинальное сечение, кв.мм | Максимальный наружный диаметр, мм | Масса 1 км кабеля, кг |
| 0,5 | 2,40 | 8 |
| 0,75 | 2,60 | 10 |
| 1,0 | 2,80 | 13 |
| 1,5 | 3,30 | 19 |
| 2,0 | 26,2 | |
| 2,5 | 3,90 | 30 |
| 3,0 | 37,7 | |
| 4,0 | 4,40 | 45 |
| 5,0 | 54,8 | |
| 6,0 | 4,90 | 65 |
| 8,0 | 80,2 | |
| 10 | 6,40 | 107 |
| 16 | 8,00 | 172 |
| 25 | 9,80 | 260 |
| 35 | 11,00 | 362 |
| 50 | 13,00 | 511 |
| 70 | 15,00 | 691 |
| 95 | 17,00 | 956 |
| 120 | 17,5 | 1060 |
Цвет изоляционной оболочки шнура ПВ 1 напрямую зависит от размера сечения медной жилы. Так, для сечения от 0.5 до 6 кв. мм. используется желто-зеленая изоляция.
Для сечения медной жилы от 6 до 120 кв. мм. используется довольно разнообразное количество цветов: белый, серый, черный и другие. Всего цветовая палитра изоляции насчитывает 11 цветов.
Кабель, с помощью которого заземляют оборудование, всегда будет зелено-желтого цвета.
Сфера применения
Большой популярностью кабель ПВ 1 пользуется в электромонтажной сфере. От медной жилы такого кабеля зависит, где и для чего его применят. Часто провод используют для установки промышленного оборудования и электрических аппаратов, а также он нашел применение в прокладке электросветовых и осветительных сетей.
Такая продукция подходит для механизмов и станков, достигающих переменного напряжения тока не более 450 Вольт и при частоте не выше 400 Герц. Постоянное напряжение может достигать 1000 Вольт.
ПВ 1 устойчиво переносит механические воздействия, влияние линейного ускорения, вибрационные нагрузки, акустические шумы и не плесневеет. Такой кабель имеет самозатухающуюся изоляцию, что обезопасит пользователя от пожара.
Технические параметры
Провод ПВ 1 обладает следующими свойствами:
Оптимальная температура, при работе со шнуром, составляет 20 градусов по Цельсию. При такой температуре его удельное электрическое сопротивление должно быть не более 0,01724 Ом·мм2/м. Электрическое сопротивление его изоляции должно держатся в следующих диапазонах:
- после полного изготовления во время перевозки – не менее 1000 кОм/км;
- во время использования и хранения — не менее 10 кОм/км.
Для удобства в работе, ПВ 1 выпускается крепким и стойким. Он способен выдерживать удар при максимальном ускорении в 1500 m/c2 от 1 до 5 миллисекунд.
Условия прокладки
Кабель нашел весьма обширное применение в промышленной сфере жизни. Он используется для следующих работ:
- строительства особых конструкций в пустотных каналах, трубах, а также монтажных коробах;
- применяется в распределительных щитах и электрических шкафах. Также используется в пультах для управления механизмами и аппаратами;
- эксплуатируется для монтажа осветительного оборудования и для строительства каналов и металлических труб.
Кабель можно прокладывать при температуре выше 15 градусов по Цельсию. Если она ниже, то кабель можно нагреть. Радиус изгиба кабеля составляет 10 наружных диаметров.
Условия эксплуатации
При работе с кабелем следует принимать во внимание следующие факторы:
- температура в помещении или в окружении не должна быть ниже 50 градусов по Цельсию;
- температура, используемая для разогрева жилы, не должна превышать 70 градусов.
Шнур ПВ 1, при оптимальных условиях, может прослужить более 15 лет. Гарантия на него распространяется в течение года, начиная со дня поставки. Длина кабеля — не менее 100 метров. В особых случаях производитель готов пойти на уступки и предложить меньшую длину провода.
Медный кабель ПВ-1 (ПуВ) и ПВ-3 (ПуГВ)
Установочные медные кабели ПВ 1 (ПуВ) и ПВ 3 (ПуГВ) предназначены для подключения электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, для распределения и подключения устройств в щитах и шкафах, подключения и монтажа машин механизмов и станков на номинальное напряжение до 450В (для сетей до 450/750В) частотой до 400Гц или постоянном напряжении до 1000В.
Климатическое исполнение ОМ и ХЛ. Категория размещения 2 по ГОСТ 15150.
| Установочный кабель ПВ-1 (ПуВ) | |
| Установочные кабели ПВ-3(ПуГВ) | |
| Установочные кабели ППВ |
Конструкция
- Токопроводящая жила для ПВ 1 (ПуВ), ППВ – медная проволока (однопроволочная, сплошная жила).
- Токопроводящая жила для ПВ 3 (ПуГВ), ПВ 4 – медные проволоки (многопроволочная, гибкая).
- Изоляция — ПВХ пластикат.
Установочный медный кабель ПВ 1 (ПуВ) имеет сплошную однопроволочную медную жилу в одинарной изоляции из ПВХ пластиката и предназначен для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для фиксированного монтажа электрических цепей и оборудования.
Установочный медный кабель ПВ 3 (ПуГВ) имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны изгибы проводов. Установочный медный кабель ПВ 4 имеет одну многопроволочную гибкую медную жилу с изоляцией из ПВХ пластиката и предназначены для прокладки открыто, в трубах, каналах и в пустотных строительных конструкциях для монтажа электрических цепей и оборудования, где возможны частые изгибы проводов. Установочный многожильный медный кабель ППВ имеет сплошные однопроволочные медные жилы и предназначен для негибкого фиксированного монтажа электрических цепей и оборудования.
Технические и эксплуатационные характеристики
| Температура окружающей среды при эксплуатации | от +70ºС до -50ºС |
| Относительная влажность воздуха (при tº +35ºС) | 100% |
| Предельно допустимая tº нагрева жил при эксплуатации | +70ºС |
| Минимальная tº прокладки кабеля без предварительного подогрева | — 15ºС |
| Минимально допустимый радиус изгиба при прокладке: | 5 диам. кабеля 10 диам. кабеля |
| Срок службы | 15 лет |
| Гарантийный срок эксплуатации | 2 года |
Провода стойки к синусоидальной вибрации, акустическому шуму, механическим ударам одиночного и многократного действия, линейному ускорению, пониженному и повышенному атмосферному давлению, плесневым грибам.
Изоляция проводов стойка к растрескиванию при температуре +1500С и деформации при температуре +700С.
Установочные кабели соответствуют требованиям ГОСТ 6323-79
| Число жил, сечение, мм2 | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||||
| ПВ 1(ПуВ) | ПВ 3 (ПуГВ) | ПВ 4 | ПВ 1(ПуВ) | ПВ 3 (ПуГВ) | ПВ 4 | |
| 0,5 | 2,0 | 2,1 | 2,14 | 8,0 | 8,49 | 8,7 |
| 0,75 | 2,2 | 2,3 | 2,4 | 10,5 | 11,4 | 11,7 |
| 1,0 | 2,3 | 2,5 | 2,5 | 13,2 | 13,8 | 14,3 |
| 1,5 | 2,8 | 3,0 | 3,1 | 19,3 | 20,5 | 20,9 |
| 2,5 | 3,4 | 3,7 | 3,9 | 30,7 | 34,4 | 34,9 |
| 4,0 | 3,9 | 4,2 | 4,6 | 45,5 | 49,4 | 50,3 |
| 6,0 | 4,4 | 4,8 | 5,3 | 65,0 | 72,2 | 71,4 |
| 10,0 | 5,6 | 6,0 | — | 108 | 113 | — |
| 16,0 | 7,1 | 7,8 | — | 173 | 179 | — |
| 25,0 | 8,76 | 9,6 | — | 268 | 278 | — |
| 35,0 | 9,90 | 11,1 | — | 362 | 383 | — |
| 50,0 | 11,7 | 13,0 | — | 498 | 526 | — |
| 70,0 | 13,4 | 15,4 | — | 690 | 730 | — |
| 95,0 | 15,7 | 18,0 | — | 955 | 1005 | — |
| Число жил, сечение, мм2 | Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
| ППВ | ||
| 2х1,5 | 2,8х6,6 | 39,8 |
| 2х2,5 | 3,4х7,8 | 62,7 |
| 2х4,0 | 3,9х8,8 | 92,3 |
| 3х1,5 | 2,8х10,4 | 60,1 |
| 3х2,5 | 3,4х12,2 | 94,3 |
| 3х4,0 | 3,9х13,7 | 139 |
Область применения
Провод может применяться при монтаже квартирной электропроводки
ПВ-3 может применяться при организации бытовых и промышленных электрических сетей. Универсальность и неприхотливость позволяют задействовать его при монтаже квартирной электропроводки, заводских коммуникаций, для подключения электрооборудования в гараже и т. д. Устойчивость к пару, влаге и конденсату обеспечивает возможность эксплуатации этого провода в банях, саунах и других помещениях с повышенной температурой и влажностью.
Двойная изоляция предусматривает применение провода ПВ3 1х25 при прокладке сетей с напряжением до 1000 В только внутри помещений. Она не способна получать тепло от медной жилы, поэтому вероятность ее плавления при перегрузке стремится к нулю. Ее недостатком является отсутствие сопротивления воздействию прямых солнечных лучей, поэтому монтаж на улице запрещен.
Отдельно стоит отметить возможность применения провода во время сборки электрических шкафов. Его гибкость и устойчивость к температурному воздействию как нельзя лучше подходят для создания коротких перемычек между силовыми блоками. При этом концы должны быть обязательно обжаты при помощи соответствующих сечению наконечников, чтобы избежать разогревания жилы в месте контакта. При использовании зажимных соединений на краях провода устанавливаются клеммы в виде петли.
Модификации провода
Кабель серии ПВ 1 выпускается с жилами различного сечения и структуры:
- моножильная структура — медная проволока с диаметрами: 0,5; 0,75; 1; 1,2; 2; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0;10 мм2;
- семипроволочная структура диаметром: 16; 25; 35 мм2;
- 19-проволочная структура диаметром: 50; 70; 95 мм2;
- 37-проволочная — с диаметром 120 мм2.
В процессе эволюции монтажных и установочных кабелей серии ПВ 1 были разработаны ряды модификаций, обладающие индивидуальными особенностями и техническими параметрами:
- Кабель БПВЛ представляет собой, специально разработанную модификацию, для использования в авиационной промышленности. Используется в процессе подключения стационарного оборудования с постоянным напряжением ниже 0,5 кВ и переменным до 0,25 кВ, обладающим частотой в 2 кГц.
- ПВБбШв — медный кабель, использующийся в слаботочных и силовых кабельных сетях напряжение до 1 кВт и частотой 50 Гц. АПВБбШв — аналог с алюминиевой жилой.
- Кабель КСПВ 4×0,5 — это изделие, состоящее из четырёх медных жил и двойной изоляции (внутренней — полиэтиленовой и внешней — поливинилхлоридной), используемое для питания систем сигнализации и видеонаблюдения с сечением 0,5 мм2. Обычно он окрашен в белый цвет. Отличительной чертой кабеля является то что для запитки может использовать изделие не только с сечением 0,5 мм², но и 0,4; 0,64, а также 0,8 мм².
- ПВЗ — это одножильный медный кабель с многопроволочной структурой, предназначенный для эксплуатации в сетях с переменным напряжением до 0,45 кВ частотой 100 Гц и системах с постоянным напряжением до 1 кВ. особенностью кабеля является высокая проводимость тока из-за чего он способен выдержать нагрузку до 41 А.
- АПВ представляет собой установочный провод с алюминиевой жилой, обладающий характеристиками идентичными ПВ 1. Эти два провода отличаются между собой лишь условиями эксплуатации то есть АПВ может использоваться исключительно в сетях с переменным напряжением до 0,4 В и частотой 50 Гц.
