Расшифровка и структура провода АППВ
Прежде всего, давайте разберемся с обозначением и строением провода. Это позволит в дальнейшем с большим пониманием оценивать его основные характеристики.
Расшифровка провода АППВ
Все провода имеют маркировку, которая выполняется согласно ГОСТ. Благодаря этой маркировке знающий человек не только сможет определить структуру провода, но и многое сказать о его характеристиках. Поэтому наш разговор о проводе АППВ начнем именно с расшифровки.
| Первая буква у нас «А». Она обозначает что провод выполнен из алюминия. Это материал, который обладает более высоким сопротивление в соотношении с медью. Но он значительно дешевле меди. |
| Следующая буква «П». Она обозначает, что это провод. Еще бывают шнуры – «Ш», которые характеризуются более высокой гибкостью и стойкостью к многократным изгибам. |
| Затем вновь идет буква «П». Инструкция говорит нам о том, что это означает, что провод имеет плоскую структуру. В некоторых случаях это значительно удобнее их круглых собратьев. |
| И последняя буква «В». Она говорит о типе изоляции – виниле. Хотя более правильно данный материал называть поливинилхлорид. Это достаточно надежный и очень распространенный материал для проводов. Он имеет достаточно хорошие электротехнические свойства. |
Расшифровка названия проводов
Провод и шнур для сравнения
Круглый и плоский провод
ПоливинилхлоридСтруктура провода АППВ
Ну вот, с расшифровкой закончили, давайте разберем и структуру провода. Тем более что она очень похожа на уже рассматриваемый нами ранее провод ППВ.
| В качестве примера возьмем провод АППВ 2х2,5. Цифры после маркировки обозначают число и сечение жил провода. Данный провод имеет две жилы круглого сечения в 2,5 мм2. Жилы выполнены из алюминия. Всего номинальный ряд сечения такого провода имеет 10 значений от 0,75 мм2 до 6 мм2. |
| Поверх жилы нанесена изоляция из винила. В зависимости от сечения жилы толщина изоляции отличается. Для нашего варианта она составляет не менее 0,62 мм. Номинальное же ее значение должно быть равно 0,8 мм. Во всех случаях изоляция провода одинарная. |
| В нашем случае провод двухжильный. Основание жил соединено между собой ленточной перепонкой, которая независимо от сечения жилы составляет 1 мм. Ее толщина должна быть не менее 0,5 мм. |
| Всего марка провода АППВ допускает скрепление между собой до трех жил. Поэтому более чем трехжильный, такой провод не выпускается. |

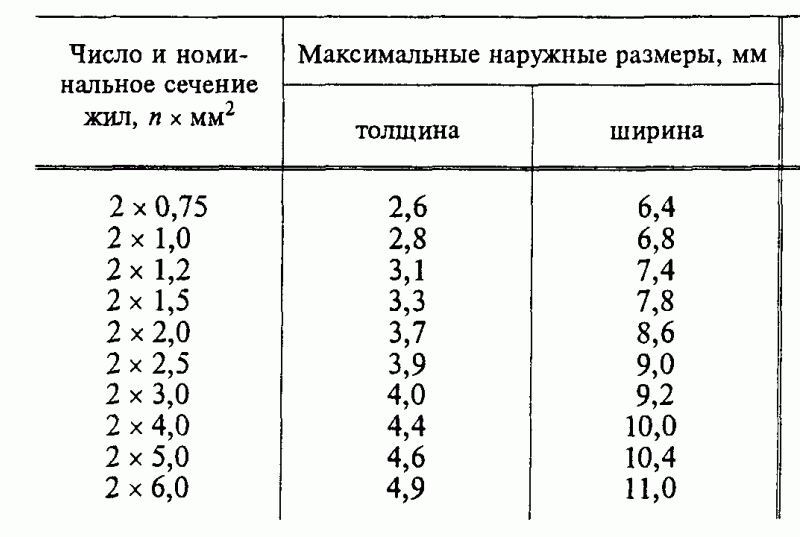

Номинальный ряд сечений провода АППВ
Толщина изоляции проводов АППВ
Ленточное основание между жилами АППВ
Трехжильный провод АППВОсобенности и преимущества
Силовой проводник ПуГВ производится в соответствии с техническими требованиями, прописанными в международных стандартах. Повышенная гибкость изделия разрешает использовать его для качественной прокладки электрических линий внутри коробов (кабель-каналов) и различных гофрированных труб.
Выше уже писалось, что одиночная прокладка позволяет исключить вероятность возгорания. Продолжительность эксплуатации при соблюдении всех условий составляет не менее 20 лет, при этом данный срок подсчитывается, начиная со дня выпуска изделия.
При визуальном осмотре провода вы должны найти информацию о производителе. Маркировка в виде аббревиатуры вместо наружной оболочки наносится на изоляционный материал жил. Существуют два способа сделать это – рельефный и при помощи штампа. Обозначение кабеля должно быть непрерывным на расстоянии не более 500 мм. Исходя из этих данных, электромонтажник должен узнать длину провода в бухте, производителя, дату изготовления, массу и номер по ГОСТ. Не забывайте о наличии различных сертифицирующих знаков.
Конструктивные особенности
При осмотре конструкции силового проводника первое, что бросается в глаза, – наличие одной жилы из луженой медной проволоки. Такое строение обеспечивает простоту и удобство установки, позволяет использовать кабель при прокладке трассы с большим количеством резких изгибов.
Подробнее о конструкции провода ПуГВ:
- Несмотря на одножильную конструкцию, проводник состоит из нескольких проволок. Все медные прутья скручены между собой. За счет проволок наименьшего сечения весь кабель в целом получается максимально гибким.
- Количество медных проволок напрямую зависит от сечения провода. Для кабеля с сечением токоведущей жилы 0,5-35 кв. мм должно использоваться не менее семи прутьев. Обычно наблюдается простая зависимость: чем выше значение площади сечения, тем больше проволок используется для формирования жилы. Их конкретное количество регламентируется отдельно каждым производителем.
- Силовой проводник с сечением 50-95 кв. мм изготавливается как минимум из 20 медных прутьев. Для более толстого кабеля их количество может превышать 40 штук.
- Один производитель ПуГВ с сечением 50 кв. мм формирует жилу из 50 медных проволок (у каждой данная величина составляет приблизительно 1 кв. мм), другой – из 25 (в таком случае площадь возрастает до 2 кв. мм).
- Чтобы хоть как-то регламентировать и сдерживать фантазию производителей, в мире были приняты стандарты. Для кабеля с площадью сечения токоведущей жилы 0,5 кв. мм сечение отдельных проволок не должно превышать 0,21 кв. мм. Если изготавливается провод 10 кв. мм, то эта величина возрастает до 0,41 кв. мм. Наконец, для наиболее толстого кабеля с сечением 240 кв. мм берутся медные прутья 0,51 кв. мм.
- Каждый провод выпускается с качественной ПВХ-изоляцией. Для изделий с большим сечением толщина изоляции выше.
- В международных стандартах прописаны номинальная толщина изоляционного слоя, минимально допустимое значение и максимальный наружный диаметр готового изделия. Величина также указывается в техническом паспорте.
В таблице ниже показана зависимость номинальной толщины изоляции от сечения жилы:
Окраска провода ПуГВ относится к его конструктивным особенностям. В отличие от остальных данный параметр никак не регламентируется и не нормируется, поэтому производители вольны выбирать любой цвет, который взбредет им в голову. Однако для силового проводника тропического исполнения существует предписание, в соответствии с которым не рекомендуется использовать натуральные цвета
Обратите внимание, что эта фраза носит лишь рекомендательный характер. Для всех остальных случаев отсутствует даже таковая
Тем не менее, наблюдается общая тенденция: проводники, предназначенные для подключения заземления, обычно окрашиваются в желто-зеленый цвет. На каждые 15 см длины провода желтый и зеленый цвета должны составлять не более 70 и не менее 30% соответственно.
Применение провода ПУГВ
Несмотря на то что кабель ПуГВ является одножильным, его относят к категории многофункциональных проводников. Это связано с сечением токоведущей жилы, которое может составлять 0,5 или 240 кв. мм. Диапазон большой, поэтому провод подходит как для силовых, так и для коммутационных линий. С помощью ПуГВ выполняют замену устаревшей алюминиевой проводки.
Однако в большинстве случаев ПуГВ применяют для разводки небольших электрических схем, которые спрятаны под защитными материалами, включая штукатурку, различную облицовку, подвесные и натяжные потолочные конструкции. Довольно часто провод прокладывается в кирпичной кладке или монолитном бетонном блоке.
https://youtube.com/watch?v=YK6KEeUu9mY
Выбор сечения проводника по току и мощности
Диаметр токопроводящей жилы выбирается исходя из предполагаемой мощности потребителя электроэнергии (суммарной мощности нескольких объектов) или токовой нагрузки сети. Для экономии времени пользователя, рекомендуемые параметры сведены в таблицу:
| Сечение, мм² | Напряжение сети, В | Ток, А | Мощность, Вт | Напряжение сети, В | Ток, А | Мощность, Вт |
| 1,5 | 220 | 19 | 4,1 | 380 | 16 | 10,5 |
| 2,5 | -//- | 27 | 5,9 | -//- | 25 | 16,5 |
| 4,0 | -//- | 38 | 8,3 | -//- | 30 | 19,8 |
Определить сечение жилы можно с помощью соотношения к ее диаметру (через дефис):
- 1-1,1мм;
- 1,5-1,4 мм;
- 2-1,6 мм;
- 2,5-1,8 мм;
- 4-2,3 мм.
Выбирая провод нужно знать нагрузку сети и иметь при себе штангенциркуль
Расшифровка названия и номенклатура проводов ПВ1
Внешний вид каждого размера проводов ПВ-1
Основное достоинство кабеля – сочетание приемлемой стоимости с неплохими механическими и электрическими характеристиками. Следует разобраться с расшифровкой названия и существующими типами проводов ПВ1 производимых и используемых в России.
Аббревиатура ПВ-1 расшифровывается следующим образом:
- Буква «П» означает, что речь идет о проводе. Помимо проводов может использовать буква «Ш» или «К», шнуры и кабели соответственно.
- Буква «В» обозначает тип используемого изоляционного материала. В конкретном случае это изоляция, изготовленная из поливинилхлорида. Благодаря устойчивым физико-химическим свойствам эту изоляцию часто используют в качестве диэлектрика.
- Цифра «1» указывает на класс гибкости. Чем ниже цифра, тем большему радиусу изгиба может подвергаться провод, кабель, шнур и т.д.
Отдельного внимания заслуживают виды ПВ-1, которые производятся отечественной промышленностью. В соответствии с ГОСТ № 6323-79 у всех проводов данной марки должна быть следующая зависимость сечения от массы:
| Номинальное сечение и число жил, мм.кв | Масса 1 км кабеля, кг | Максимальный наружный диаметр, мм |
| 120 | 1060 | 17,5 |
| 95 | 956 | 17,00 |
| 70 | 691 | 15,00 |
| 50 | 511 | 13,00 |
| 35 | 362 | 11,00 |
| 25 | 260 | 9,80 |
| 16 | 172 | 8,00 |
| 10 | 107 | 6,40 |
| 8,0 | 80,2 | – |
| 6,0 | 65 | 4,90 |
| 5,0 | 54,8 | – |
| 4,0 | 45 | 4,40 |
| 3,0 | 37,7 | – |
| 2,5 | 30 | 3,90 |
| 2,0 | 26,2 | – |
| 1,5 | 19 | 3,30 |
| 1,0 | 13 | 2,80 |
| 0,75 | 10 | 2,60 |
| 0,5 | 8 | 2,40 |
Все марки проводов ПВ-1 одножильные.
Расшифровка ППВ, назначение, технические характеристики
Основным токопроводящим материалом в жестких однопроволочных установочных проводах является медь или алюминий. Маркировка изделий с алюминиевой жилой начинается с буквы «А» — АППВ. Отсутствие буквы «А» означает использование меди в качестве проводника. Таким образом, расшифровка ППВ буквально означает: медный плоский провод в поливинилхлоридном (просторечье «виниловом») изоляционном покрытии.

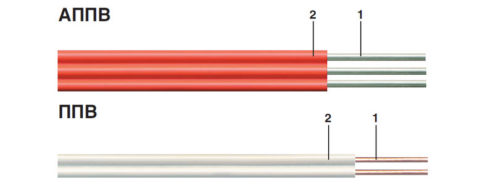

Провода с алюминиевой и медной однопроволочной жилой (1) в ПВХ изоляции (2)
Назначение ППВ – устройство осветительных сетей или силовых распределительных систем, а также обеспечение электроэнергией со стационарных точек различных потребителей на номинальное напряжение до 0,45 кВ переменного или до 1 кВ постоянного тока.

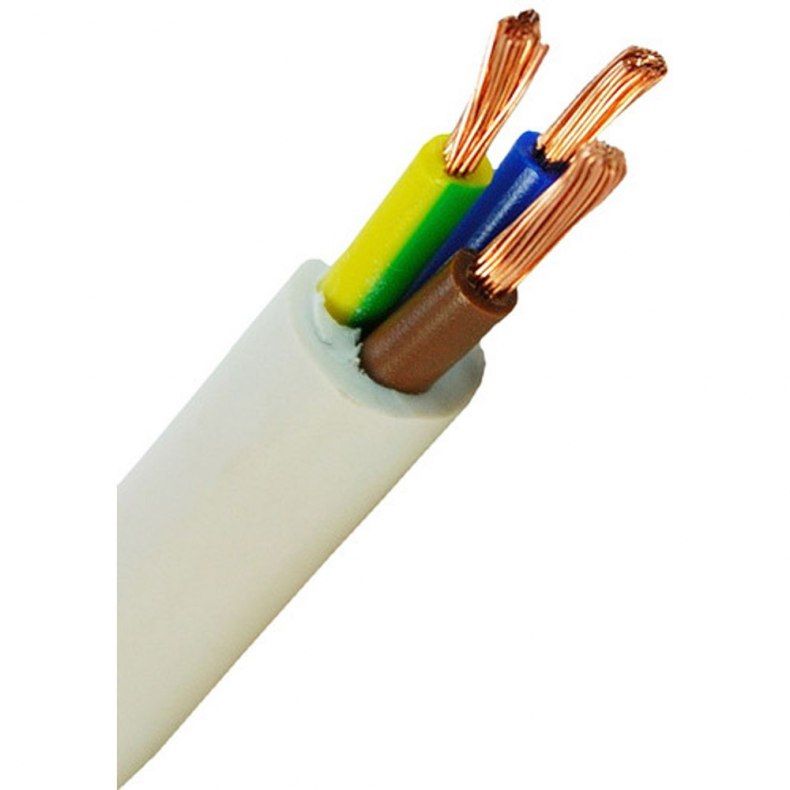

Провод ПуВВ 3х2.5 с медными жилами с изоляцией поливинилхлоридного пластиката для электрических установок по ТУ 16-705.501-2010
Конструкция проводов ПуВВ (ППВ):
- Токопроводящие жилы проводов сделаны из медной отожженной проволоки 1 или 2-го класса по ГОСТ 22483-77.
- Изоляция выполнена из поливинилхлоридного пластиката.
- Наружная оболочка произведена из ПВХ пластиката с заполнением.
Расшифровка обозначения проводов:
«А» в начале – алюминиевая жила; без «А» – медная;
«Пу» – провод установочный;
«Г» – для монтажа, требующего особой гибкости;
«В» – (первая, при отсутствии “А”, буква) ПВХ изоляция.
«В» – (вторая, при отсутствии “А”, буква) ПВХ оболочка.
Область применения провода ПуВВ (ППВ):
Провод ПуВВ 3х2.5 кв.мм применяют для подключения электрических установок при неподвижной прокладке, в осветительных и силовых сетях, часто используют для монтажных работ, для подключения электрооборудования, машин, механизмов и станков на номинальное переменное напряжение до 450/750 В включительно частотой до 400 Гц или постоянное напряжение до 1000 В.
Провода по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.
Провод ПуВВ применяется для прокладки под штукатуркой, в бетоне, кирпичной кладке, в пустотах строительных конструкций, а также открыто по поверхности стен и потолков и в других конструкциях, для монтажа электрических цепей.
Класс пожарной опасности по ГОСТ Р 53315-2009 – О1.8.2.5.4
Технические характеристики медных проводов (ППВ) ПуВВ:
- Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69;
- Требования стойкости к внешним воздействующим факторам:
– провода стойки к воздействию повышенной температуры окружающей среды до 65°С;
– провода стойки к воздействию пониженной температуры окружающей среды до -50°С;
– провода стойкие к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С;
- Монтаж проводов необходимо производить при температуре не ниже -15°С
- Радиус изгиба при монтаже:
– для проводов марки ПуВВ – не менее 10D
- Длительно допустимая температура нагрева жил при эксплуатации, не более +70С
- Гарантийный срок эксплуатации: 3 года
- Строительная длина провода не менее 100 метров;
- Срок службы проводов при эксплуатации – не менее 20 лет при соблюдении требований по траспортировке, хранению, монтажу и эксплуатации кабеля.
Срок службы исчисляется с даты производства кабельно-проводниковой продукции.
Табличные данные для расчета веса провода в зависимости от сечения:
| Количество и сечение токопроводяших жил, мм2 | Размеры провода, мм | Вес 1 км провода, кг |
| 2 x 0,5 | 3,4 x 5,4 | 32,7 |
| 2 x 0,75 | 3,57 x 5,74 | 39,1 |
| 2 x 1 | 3,73 x 6,06 | 46 |
| 2 x 1,5 | 4,18 x 6,96 | 62,2 |
| 2 x 2,5 | 4,98 x 8,36 | 94,1 |
| 2 x 4 | 5,45 x 9,3 | 129 |
| 3 x 0,5 | 3,4 x 7,4 | 47,2 |
| 3 x 0,75 | 3,57 x 7,91 | 56,8 |
| 3 x 1 | 3,73 x 8,39 | 67,1 |
| 3 x 1,5 | 4,18 x 9,74 | 91,5 |
| 3 x 2,5 | 4,98 x 11,7 | 139 |
| 3 x 4 | 5,45 x 13,2 | 191 |
Производство проводов ПуВВ (ППВ) осуществляется на Российских кабельных заводах. Назад в раздел
Как определить сечение кабеля по диаметру, формула, таблица
Самым главным при монтаже электропроводки — это подобрать качественный кабель, ведь всегда с легкостью можно заменить розетку, или выключатель, а заменить прогоревший кабель будет затруднительно, не говоря уже о том, какие могут быть последствия от этого. Очень часто сечение кабеля отличается от заявленного производителем, ведь уменьшение сечения позволяет недобросовестным производителям экономить на самой дорогой составляющей — меди. Чтоб не стать жертвой обмана желательно перед покупкой кабеля измерить его сечение самому, а как определить сечение кабеля по диаметру тремя простыми способами мы расскажем в этой статье.
Способ №1 — с помощью штангенциркуля или микрометра
С помощью штангенциркуля или микрометра замеряется диаметр зачищенной от изоляции токопроводящей жилы кабеля. Замер желательно произвести на нескольких участках жилы, а также на всех жилах кабеля, и записать наименьшие показатели. Если производить замеры с помощью микрометра, то замер нужно производить на ровном участке жилы, так показатели будут более точными.
- Как известно из школьного курса математики площадь круга (а в нашем случае это будет площадь сечения кабеля) исчисляется по формуле S=πR² и если эту формулу упростить делением числа π на 4, то в результате получим формулу по которой можно определить сечение кабеля по диаметру:
- По этой формуле можно с легкостью посчитать сечение токопроводящей жилы, например: при измерении диаметра токопроводящей жилы мы получили значение 1,6 мм, умножаем 0,785*1,6*1,6=4,009466 мм², получается это кабель сечением 4 квадрата.
Способ №2 — с помощью линейки
Что делать если под рукой нет ни штангенциркуля, или, том более микрометра, как определить сечение кабеля по диаметру без этих инструментов? На помощь придет старый и проверенный способ измерения с помощью линейки и карандаша.
Принцип измерения с помощью данного способа состоит в следующем: очищенная жила наматывается на карандаш, как показано на рисунке ниже. Минимальное количество витков должно быть 15-20, но тут тоже нужно исходить из толщины проводника, если он слишком тонкий то желательно намотать витков побольше.
Чтоб уменьшить погрешность измерения, витки нужно наматывать как можно плотнее. Далее с помощью линейки измеряем длину намотанного провода и разделяем на количество витков, получаем диаметр жилы, все просто.
С помощью известной уже нам формулы определяем сечение кабеля по диаметру. Для наглядности приведем пример: допустим мы намотали 20 витков провода, и получили результат 19,6 мм, делим это число на количество витков 20, и получаем диаметр 0,98 мм. С помощью формулы рассчитываем: 0,785*0,98*0,98=0,753914 мм², округляем, и получаем 0,75 квадратов.
Недостаток данного способа определения сечение кабеля по диаметру в том, что с его помощью будет затруднительно намотать провод с большим сечением, а вот для малых сечений этот метод наоборот даст более точный результат. К тому же нужно будет наверняка купить для проверки кусок провода, ведь никакой продавец не позволит проводить у себя такие эксперименты.
Способ №3 — с помощью таблицы
Самый простой способ определить сечение кабеля по диаметру, но все таки потребуется измерительный инструмент штангенциркуль, или микрометр. Измеряем толщину диаметра жилы, и с помощью таблицы определяем сечение.
| Диаметр проводника, мм | Сечение кабеля, мм.кв. |
| 0,80 | 0,5 |
| 0,98 | 0,75 |
| 1,13 | 1,0 |
| 1,38 | 1,5 |
| 1,60 | 2,0 |
| 1,78 | 2,5 |
| 2,26 | 4,0 |
| 2,76 | 6,0 |
| 3,57 | 10,0 |
| 4,51 | 16,0 |
| 5,64 | 25,0 |
| 6,68 | 35,0 |
| 7,98 | 50,0 |
| 9,44 | 70,0 |
| 11,00 | 95,0 |
| 12,36 | 120,0 |
| 13,82 | 150,0 |
| 15,35 | 185,0 |
| 17,48 | 240,0 |
| 19,54 | 300,0 |
| 22,57 | 400,0 |
В заключении нужно сказать, что важно также обращать внимание на состав токопроводящей жилы, чаще всего подделывают провода и кабеля с медной жилой. Покупайте кабельную продукцию у проверенного продавца
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей
Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей.
Если хотите связанный с вопросом выбора кабельной продукции, то Вы всегда можете проконсультироваться с нашими консультантами, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок.
Технические характеристики
Все характеристики ПВ3 условно можно подразделить на механические, термические и электрические, которые определяют его возможность полноценно решать поставленные задачи. Рассмотрите их все:
- Допустимый радиус изгиба провода – определяет, на какую величину, в зависимости от параметров марки можно изгибать данный проводник. Данный параметр проверяется сразу после изготовления и вносится в паспорт изделия. Для ПВ3 соблюдается соотношение радиуса при прокладке не менее 5 диаметров наружной части самого провода. Рис. 4: радиус изгиба
- Допустимое механическое удлинение изоляции – характеризует возможность поливинилхлоридного слоя к изменению своих геометрических параметров, но не менее чем на 50% от существующей длины. Чтобы провод можно было легко изгибать в заданном диапазоне.
- Температура эксплуатации – допустимый предел температур, при котором допускается нормальная работа провода без потери ним заявленных параметров. Применительно к этой марке номинальные границы составляют от – 50°С до +70°С.
- Кратковременный перегрев – допускается воздействие в аварийной ситуации или при перегрузке системы до 150°С. При этом изоляция сохраняет диэлектрические и механические параметры.
- Устойчивость изоляционного слоя к единичным ударам, акустическим и вибрационным воздействиям. Из-за узкой специализации, для рядового потребителя такие характеристики ПВ3 не актуальны, они важны для линий связи и специфического оборудования.
- Электрическое сопротивление изоляции – испытывается на этапе изготовления путем погружения провода в воду и последующей подачи напряжения в 2,5 кВ в течении 5 минут.
- Проводимость жилы – определяется сопротивлением медного проводника, данная величина нормируется для каждой марки отдельно и может варьироваться в зависимости от температуры провода.
Таблица: зависимость параметров ПВ-3 от числа проволок и их сечения.
| Номинальное сечение (мм2) | Минимальное число проволок в жиле (шт) | Наружный диаметр провода (мм) | Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20°С. (МОм/км) |
| 0,5 | 7 | 2,0 | 39,6 |
| 0,75 | 7 | 2,2 | 25,5 |
| 1,0 | 7 | 2,3 | 21,8 |
| 1,5 | 7 | 2,8 | 14,0 |
| 2,0 | 15 | 3,1 | 9,97 |
| 2,5 | 19 | 3,5 | 8,05 |
| 4,0 | 19 | 4 | 4,89 |
| 6,0 | 19 | 4,6 | 3,11 |
| 10 | 49 | 6,3 | 2,0 |
| 16 | 49 | 7,5 | 1,21 |
| 25 | 77 | 9,9 | 0,809 |
| 35 | 105 | 10,9 | 0,551 |
| 50 | 144 | 13,3 | 0,394 |
| 70 | 210 | 15,5 | 0,277 |
| 95 | 285 | 17,6 | 0,203 |
| 120 | 360 | 19,5 | 0,162 |
| 150 | 444 | 21,2 | 0,129 |
| 185 | 555 | 23,8 | 0,104 |
| 240 | 760 | 27,1 | 0,0808 |
Следует отметить, что несмотря на нижний предел рабочих температур в – 50°С, прокладывать провод разрешается в условиях не ниже – 15°С, так как изоляция становится хрупкой и при изгибах ее легко повредить. Если у вас возникла необходимость прокладки ПВ3 в холодном климате ниже – 15°С, его нужно дополнительно подогреть.

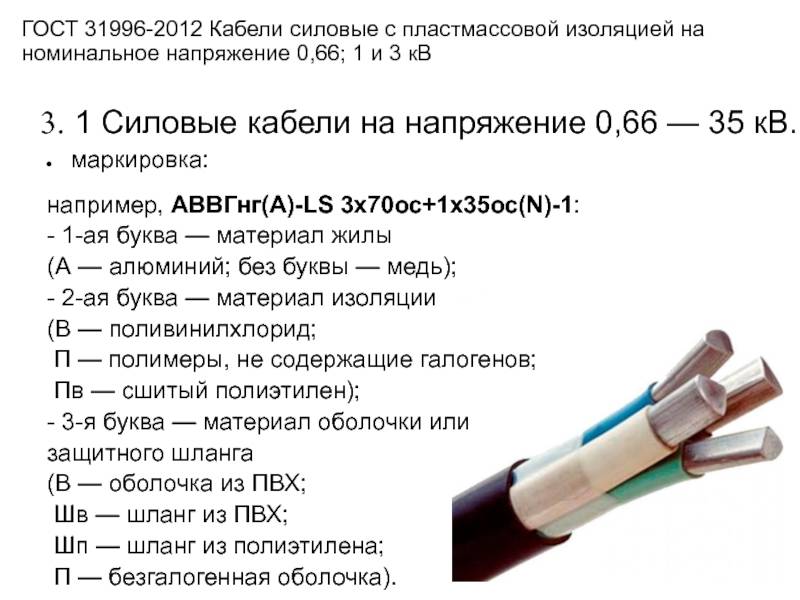

Метки на кабелях и проводах
На любых кабелях прописываются буквы с цифрами. Они касаются обозначения свойств продукта, его удлинённости, квадратуры сечения, прочие значения. Дальше идут 3 базовых типа маркирования кабельных изделий.
Цифровое значение

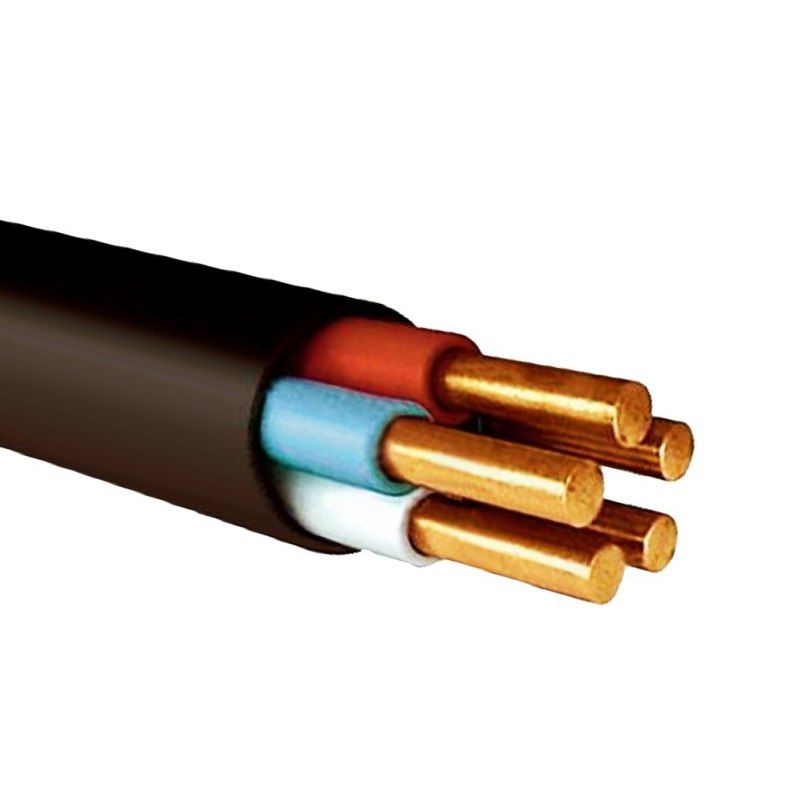

Прописанные на предметах цифры предоставляют сведения о квадратуре сечения, надлежащем вольтаже для провода, удлинённости предмета. Порой на метках прописывается число жил. Пример, ВВГ 2×1,5, представляет кабель напряжения с 2-мя жилами и квадратурой для одного: 1,5 мм2. Подойдёт для вольтажа 1 кВ.
Значение буквами
За счёт букв прописываются все характеристики изделия. Провод выходит с 2-мя обвёртками, голый, с экраном, не горючий, с заземлением. Например, опишем провод ВВГнг – представляется электрическим проводом с 2-мя прослойками изоляции, стойкий к горению.
Маркировка расцветкой

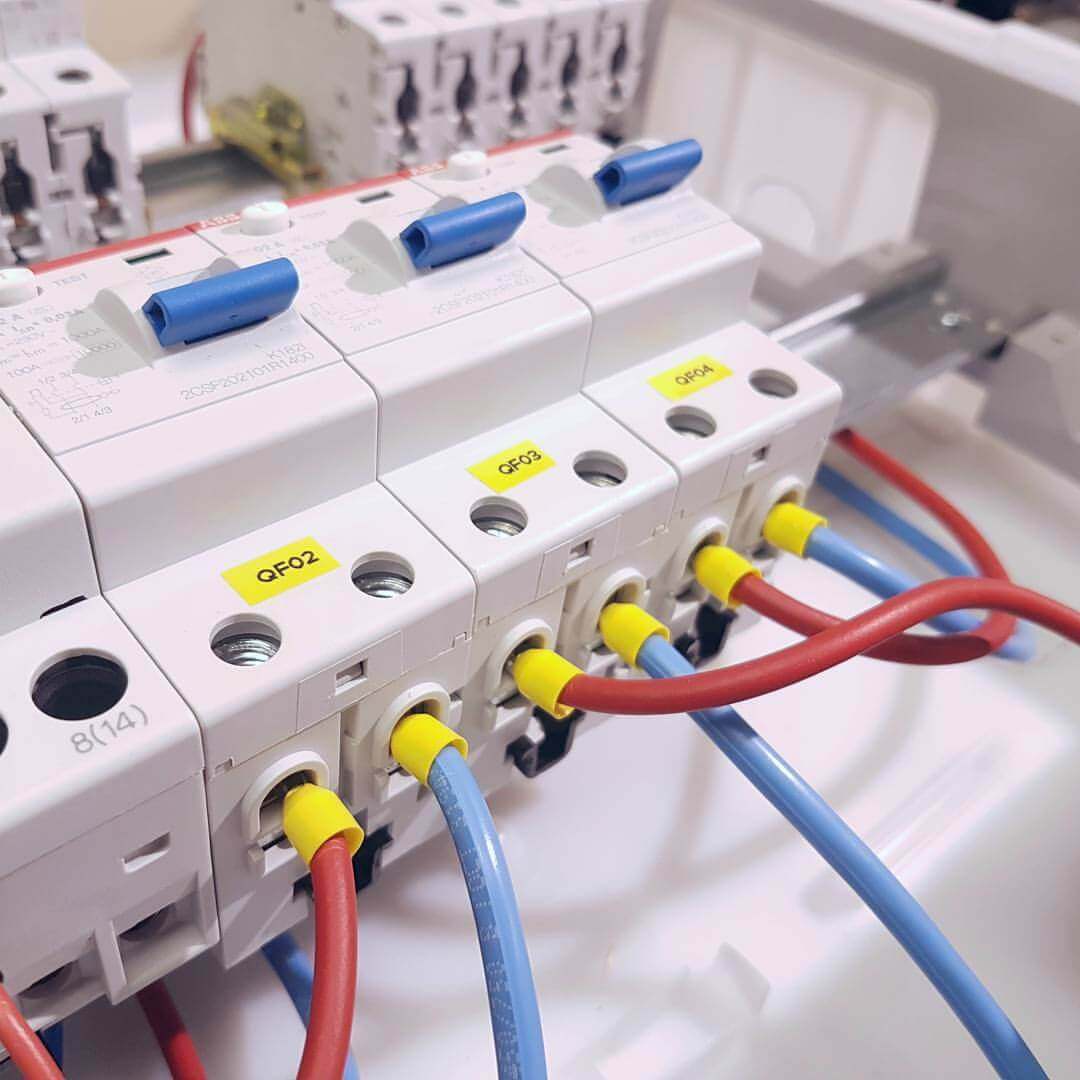

Маркирование расцветкой описывает фазы проводов. Это даёт возможность не попутать их в ходе укладывания проводов. Базовые оттенки: зелёный, красноватый, синий, жёлтый. К фазе нуль и земли применяются голубоватые и тёмно-жёлтые цвета.
Технические характеристики
Основной характеристикой провода является его способность держать токовую нагрузку без ограничений по времени. Таблица сечений ППВ и их соответствие токовой нагрузке:
2
При эксплуатации проводки особое внимание уделяется токовой нагрузке на провод, категорически запрещается превышать допустимый ток. ПВХ оболочка не поддерживает процесс горения, однако, при воздействии на нее высоких температур теряет свои электроизоляционные качества, что может вызвать ее разрушение и замыкание токоведущих жил
Температура нагрева кабеля при приеме нагрузки не должна превышать 70С. Исходя из токовых характеристик, в соответствии с данными таблицы сечений, допустимая максимальная токовая нагрузка на провод марки ППВ для сетей освещения, где используется двухжильный вариант, составляет 32 Ампера. В силовых сетях для трехжильного проводника действующее значение тока не должно превышать 27 Ампер.
В соответствии требованиями электробезопасности, сопротивление изоляции в условиях температуры окружающей среды в пределах 20С, должно быть не менее 1 МОм.
Необходимо отметить такие технические характеристики ППВ, как способность эксплуатироваться без ограничений при низких температурах, достигающих -50С, и стопроцентной влажности окружающей среды. Однако следует иметь в виду, что работы по прокладке провода можно осуществлять при температуре не ниже -15С. При производстве монтажа следует выдерживать радиус изгиба, который не должен превышать 10 его диаметров.
Что касается расчетной массы и наружного диаметра, значения предоставлены в таблице:
Срок службы провода ППВ, при котором сохраняются все технические характеристики, составляет 15 лет, при условии соблюдения условий эксплуатации. Производитель продукции предоставляет гарантию сроком на 2 года.
Более подробно о данном марке проводника вы можете узнать из видео:
Вот мы и рассмотрели технические характеристики провода ППВ, а также его область применения и сечения. Надеемся, предоставленная информация была для вас полезной и интересной!
Рекомендуем также прочитать:
- Как провести электропроводку в доме
- Характеристики кабеля ВВГ
- Расчет сечения провода по мощности и длине
Правила подключения ППВ
В процессе прокладки провода необходимо помнить несколько важных правил:
- Жесткость провода напрямую зависит от количества жил.
- Радиус загиба в процессе проводки должен не превышать 10 внешних диаметров. Ровно 10 загибов разрешено под прямым углом с возвращением в начальную точку;
- Если загибы не нужны, то их нужно избегать;
- ПВХ– химически стойкий состав. Поэтому такие кабели можно прокладывать через кирпичные или бетонные стены и замаскировать отделочными материалами. При прокладке в стене не нужно использовать гофру;
- Во многих строительных составах присутствуют в наличии разные примеси и присадки, которые в течении времени могут разрушать оболочку изоляции. Если состав смеси неизвестен, то лучше поместить кабель в гофры для дополнительной защиты;
- При прокладке ППВ кабеля под гипсокартонные, пластиковые основания или ЛДСП, то обязательно нужно использовать кабель-канал;
- Разрешается протягивать провод по воздуху, но большинство мастеров рекомендуют применять навесы или другие системы, чтобы защитить провод от ультрафиолетовых лучей;
- Благодаря гигроскопичности можно применять провод ППВ в места с высоким процентом влажности (ванна, сауна, парилка).
Важно! Перед подключением кабелей, для новичка рекомендовано изучение как можно большего количества литературы и просмотр видео-уроков в интернете. Но любой опытный мастер будет рекомендовать обратиться за услугами к профессионалам. Гофра для дополнительной защиты провода
Гофра для дополнительной защиты провода
Расшифровка и структура провода АППВ
Прежде всего, давайте разберемся с обозначением и строением провода. Это позволит в дальнейшем с большим пониманием оценивать его основные характеристики.
Расшифровка провода АППВ
Все провода имеют маркировку, которая выполняется согласно ГОСТ. Благодаря этой маркировке знающий человек не только сможет определить структуру провода, но и многое сказать о его характеристиках. Поэтому наш разговор о проводе АППВ начнем именно с расшифровки.
Расшифровка названия проводов | Первая буква у нас «А». Она обозначает что провод выполнен из алюминия. Это материал, который обладает более высоким сопротивление в соотношении с медью. Но он значительно дешевле меди. |
Провод и шнур для сравнения | Следующая буква «П». Она обозначает, что это провод. Еще бывают шнуры – «Ш», которые характеризуются более высокой гибкостью и стойкостью к многократным изгибам. |
Круглый и плоский провод | Затем вновь идет буква «П». Инструкция говорит нам о том, что это означает, что провод имеет плоскую структуру. В некоторых случаях это значительно удобнее их круглых собратьев. |
Поливинилхлорид | И последняя буква «В». Она говорит о типе изоляции – виниле. Хотя более правильно данный материал называть поливинилхлорид. Это достаточно надежный и очень распространенный материал для проводов. Он имеет достаточно хорошие электротехнические свойства. |
Структура провода АППВ
Ну вот, с расшифровкой закончили, давайте разберем и структуру провода. Тем более что она очень похожа на уже рассматриваемый нами ранее провод ППВ.
Номинальный ряд сечений провода АППВ | В качестве примера возьмем провод АППВ 2х2,5. Цифры после маркировки обозначают число и сечение жил провода. Данный провод имеет две жилы круглого сечения в 2,5 мм2. Жилы выполнены из алюминия. Всего номинальный ряд сечения такого провода имеет 10 значений от 0,75 мм2 до 6 мм2. |
Толщина изоляции проводов АППВ | Поверх жилы нанесена изоляция из винила. В зависимости от сечения жилы толщина изоляции отличается. Для нашего варианта она составляет не менее 0,62 мм. Номинальное же ее значение должно быть равно 0,8 мм. Во всех случаях изоляция провода одинарная. |
Ленточное основание между жилами АППВ | В нашем случае провод двухжильный. Основание жил соединено между собой ленточной перепонкой, которая независимо от сечения жилы составляет 1 мм. Ее толщина должна быть не менее 0,5 мм. |
Трехжильный провод АППВ | Всего марка провода АППВ допускает скрепление между собой до трех жил. Поэтому более чем трехжильный, такой провод не выпускается. |
Маркировка установочных проводов и кабелей
Согласно ГОСТу, маркировка таких электромонтажных изделий расшифровывается следующим образом:
- Первые две буквы определяют тип: провод (Пу) или кабель (Ку);
- Третья буква характеризует гибкость. Символ Г обозначает, что изделие обладает повышенной гибкостью. Если в процессе монтажа проводник сгибать не планируется, то можно выбирать марку без буквы Г;
- Четвёртый символ определяет материал изоляции. Если защита выполняется из поливинилхлоридного пластиката, то в маркировке присутствует символ В, если полимерные материалы, то символ П.
- Пятый символ характеризует степень пожароопасности. Например, если буква отсутствует, то токопроводящий элемент не поддерживает горение в случае одиночной прокладки. Если обозначение «нг (A, B, C, D) – LS», то он не поддерживает горение при групповой прокладке (А, В, С и D обозначают категории), если маркировка «нг (A, B, C, D) – LSLTx», то при групповом прокладывании кабель не только не поддерживает горение, но ещё дополнительно обладает пониженным газо,- и дымовыделением. Кроме этого, проводники, отмеченные данной маркировкой, при повышенных температурах не выделяют токсичные вещества в окружающую среду.
Также в маркировку входят следующие характеристики:
- Климатическое исполнение пишется через дефис от марки (определяется согласно ГОСТ 15150);
- Число и номинальное сечение жил (пишутся через знак умножения). Если в кабеле присутствует провод заземления, то после символа «+» добавляются символы «РЕ», если нулевая, то вводятся символ «N». Далее идут их характеристики;
- В конце маркировки указываются технические условия для эксплуатации изделий (определяется согласно ГОСТ 15150).
Расшифровка маркировки
Это интересно: Провод ПРКА — распишем по пунктам
Выбор сечения проводника по току и мощности
Диаметр токопроводящей жилы выбирается исходя из предполагаемой мощности потребителя электроэнергии (суммарной мощности нескольких объектов) или токовой нагрузки сети. Для экономии времени пользователя, рекомендуемые параметры сведены в таблицу:
| Сечение, мм² | Напряжение сети, В | Ток, А | Мощность, Вт | Напряжение сети, В | Ток, А | Мощность, Вт |
| 1,5 | 220 | 19 | 4,1 | 380 | 16 | 10,5 |
| 2,5 | -//- | 27 | 5,9 | -//- | 25 | 16,5 |
| 4,0 | -//- | 38 | 8,3 | -//- | 30 | 19,8 |
Определить сечение жилы можно с помощью соотношения к ее диаметру (через дефис):
- 1-1,1мм;
- 1,5-1,4 мм;
- 2-1,6 мм;
- 2,5-1,8 мм;
- 4-2,3 мм.
Выбирая провод нужно знать нагрузку сети и иметь при себе штангенциркуль
Выбор сечения проводника по току и мощности
Диаметр токопроводящей жилы выбирается исходя из предполагаемой мощности потребителя электроэнергии (суммарной мощности нескольких объектов) или токовой нагрузки сети. Для экономии времени пользователя, рекомендуемые параметры сведены в таблицу:
| Сечение, мм² | Напряжение сети, В | Ток, А | Мощность, Вт | Напряжение сети, В | Ток, А | Мощность, Вт |
| 1,5 | 220 | 19 | 4,1 | 380 | 16 | 10,5 |
| 2,5 | -//- | 27 | 5,9 | -//- | 25 | 16,5 |
| 4,0 | -//- | 38 | 8,3 | -//- | 30 | 19,8 |
Определить сечение жилы можно с помощью соотношения к ее диаметру (через дефис):
- 1-1,1мм;
- 1,5-1,4 мм;
- 2-1,6 мм;
- 2,5-1,8 мм;
- 4-2,3 мм.
Выбирая провод нужно знать нагрузку сети и иметь при себе штангенциркуль
Провод ПВ 4
Шнур ПВ 4 устроен следующим образом: медные проволоки, скрученные между собой в один провод, покрытые изоляционным слоем яркого цвета, используемые для включения электрических механизмов и прокладки осветительных путей, а также для сборки электросхем. ПВ 4 намного гибче, чем его предшественник ПВ 3, поэтому кабель используется в местах, где эта гибкость необходима.
Изоляция у ПВ 4 однослойная. Электропроводящие жилы изготавливаются согласно ГОСТ 22483.
Тон изоляции одноцветный. Покупатель может выбрать цвет шнура из представленных у производителя (красный, желтый, зеленый и другие). Как и все кабели для заземления, ПВ 4 имеет зелено-желтый цвет.
ПВ 4 для заземления имеет желто-зеленый цвет.
Сфера применения
При работе с ПВ 4 следует соблюдать умеренную температуру. Если работа происходит в холодном помещении или в зимнее время года, то лучше использовать ПВ-ХЛ.
Данный вид не любит влагу, поэтому размещать его следует в помещениях или с защитой в виде навеса.
Шнур отличается от остальных своей высокой гибкостью, поэтому чаще всего используется в распределительном щите. Также он незаменим для включения электрооборудования в сеть.
Большой популярностью провод пользуется в установке освещения. Кабель подходит для присоединения к электропитанию, а также для разводки внутри светящегося предмета.
Технические параметры
Шнур ПВ 4 отличается от остальных следующими характеристиками:
- номинальное переменное напряжение не должно превышать 450 Вольт;
- номинальное постоянное напряжение не должно превышать 1000 Вольт;
- минимальная температура использования — -50 градусов по Цельсию;
- максимальная температура использования — + 70 градусов по Цельсию;
- радиус изгиба — 5 наружных диаметров провода;
- сопротивление изоляции при приемке – 1 МОм, а при эксплуатации не менее 10 КОм.
Провод, в длину, достигает 100 метров. ПВ 4 благоприятно переносит вибрации и негативные механические воздействия.
| Площадь поперечного сечения, кв.мм | Число и диаметр проволок | Масса кг/км | Номинальный наружный диаметр | Максимальный наружный диаметр |
| 0,5 | 16*0,20 | 8,65 | 2,14 | 2,6 |
| 0,75 | 24*0,20 | 11,63 | 2,4 | 2,8 |
| 1 | 32*0,20 | 14,3 | 2,54 | 3 |
| 1,5 | 21*0,30 | 20,61 | 3 | 3,5 |
| 2,5 | 46*0,26 | 32,44 | 3,9 | 4,2 |
| 4 | 56*0,30 | 48,56 | 4,2 | 4,8 |
| 6 | 84*0,30 | 72,6 | 5,1 | 6,3 |
| 10 | 77*0,41 | 116,76 | 6,6 | 7,6 |
Изготовитель дает гарантию на провод, как минимум, на 2 года. Срок же реальной службы ПВ 4 достигает 15 лет.
Область применения
Рассмотрим, где применяется провод ПВ-4. Данный тип проводника подходит для эксплуатации в районах с умеренным, теплым, тропическим климатом. Для использования в регионах с холодным климатом промышленностью выпускается ПВ-ХЛ.
Провода подходят для эксплуатации в помещениях или под навесами, в палатках, кузовах, прицепах, гаражах, металлических сооружениях. Стоит избегать конденсации влаги.
Если говорить о конкретных сферах применения, то можно использовать ПВ-4 для сборки электрических щитов. С ним удобно работать, потому что он легко гнется
Также подойдет для подключения электрообрудования в автомобиле, но это нужно делать осторожно. При этом, если провода будут выходить за пределы салона, лучше использовать кабель или провод с двумя слоями изоляции. Можно использовать для монтажа в изделиях, типа радиоэлектронной аппаратуры, поскольку ПВ-4 достаточно гибкий, чтобы его удобно проложить
Но не забудьте надеть наконечники типа НШВИ, прежде чем подключать его к винтовым зажимам автоматов и прочего
Можно использовать для монтажа в изделиях, типа радиоэлектронной аппаратуры, поскольку ПВ-4 достаточно гибкий, чтобы его удобно проложить. Но не забудьте надеть наконечники типа НШВИ, прежде чем подключать его к винтовым зажимам автоматов и прочего.
Еще одним местом, где применяются провод ПВ-4, является освещение. Он подойдет, как для подключения питания к светильнику, так и для разводки внутри светильника.
