Как проверить светодиод на исправность

Как проверить светодиод мультиметром

Светоизлучающие диоды нашли широкое применение в современных осветительных приборах. Это обусловлено их экономичностью и высокой надежностью по сравнению с обычными электролампами. Тем не менее, LED-элементы не застрахованы от неисправностей. Проверить их работоспособность можно различными способами, но наиболее точным и простым методом является проверка с помощью тестера. В этой статье мы поговорим о том, как проверить светодиод мультиметром, и каковы особенности этой процедуры.

Тестирование светодиодов в режиме прозвонки

Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром производится в следующем порядке:

• Установить переключатель тестера в режим проверки диодов.
• Подключить щупы мультиметра к контактам проверяемого элемента.

При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.

Если щупы подключены к контактам неправильно, то начальные показания на табло тестера не изменятся. Если полярность не перепутана, рабочий диод начнет светиться.

• Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
• Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.

Наглядно проверка светодиодов на видео:

С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники.

Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.

Проверка светодиодов без выпаивания

Для подсоединения щупов измерительного прибора к колодке PNP к ним следует припаять маленькие металлические наконечники, для чего можно использовать простые канцелярские скрепки.

Чтобы надежнее изолировать кабели с припаянными наконечниками, следует вставить между ними прокладку из текстолита и обмотать конструкцию изолентой.

Путем этих несложных манипуляций мы получим надежный и одновременно простой переходник, с помощью которого сможем подсоединить щупы мультиметра к контактам светоизлучающего диода.

Затем щупы подключаются к контактам LED-элемента, при этом выпаивать последний из общей схемы не требуется. Дальнейшая проверка производится в том же порядке, который описан выше.

Приведем наглядный пример проверки исправности светодиода без выпаивания его из схемы.

Проверка светоизлучающих диодов в фонариках

При тестировании элементов светодиодных фонариков прибор нужно разобрать и достать из него плату со смонтированными LED. Затем наконечники, припаянные к щупам мультиметра, подключаются с соблюдением полярности к ножкам светодиода прямо на плате.

Переключатель тестера устанавливается в режим прозвонки, после чего можно определить, исправен ли элемент, по отразившимся показаниям на табло и по наличию (или отсутствию) свечения.

Проверка светодиодов без выпаивания удобна и тем, что позволяет определить неисправность путем замера величины сопротивления в схеме. Так, при параллельном подключении LED приближающееся к нулю сопротивление говорит о неисправности как минимум одного из элементов. Получив такие результаты, нужно проверить каждый светодиод по отдельности вышеизложенными способами.

На видео проверка светодиодов лампочки без выпаивания:

Заключение

Из этого материала вы узнали, как проверить светодиод на исправность мультиметром. Процедура эта совсем несложна, и, имея под рукой обычный тестер, каждый сможет проверить работоспособность светодиодов в бытовых приборах.

Анализируем результаты

При проверке диодов (обычного и Шоттки) с помощью мультиметра, вы получите определенный результат. Теперь нужно понять, что он может означать. К признакам, которые свидетельствуют в пользу исправности полупроводника, относятся следующие моменты:

при подключении детали электросхемы к прибору последний будет выдавать величину имеющегося прямого напряжения в этом элементе;

Обратите внимание! Разные типы диодов обладают различным уровнем напряжения, по которому они и отличаются. Например, для германиевых изделий этот параметр составит 0,3-0,7 вольт

при подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль

при подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль.

Обратная проверка

Если эти два показателя соблюдаются, то полупроводник работает адекватно и причина поломки не в нем. А вот если хотя бы одни из параметров не соответствует, то элемент признается негодным и подлежит замене.
Кроме этого следует учитывать, что возможна не поломка, а «утечка». Этот неприятный дефект может проявиться при длительной эксплуатации прибора или некачественной сборке.
При наличии короткого замыкания или утечки, полученное сопротивление будет довольно низким. Причем вывод необходимо делать, основываясь на виде полупроводника. Для германиевых элементов этот показатель в данной ситуации будет иметь диапазон от 100 килоом до 1 мегаом, для кремниевых — тысячи мегаом. Для выпрямительных полупроводников данный показатель будет в разы больше.
Как видим, своими силами не так уж и сложно провести оценку работоспособности полупроводников в любом электроприборе. Вышеописанный принцип подходит для проверки диодных элементов различных типов и видов. Главное в этой ситуации правильно подключить измерительный прибор к полупроводнику и проанализировать полученные результаты.

Тестирование led без выпаивания

Стандартные щупы прибора больше разъема для транзисторов. Для проверки светодиода мультиметром не выпаивая необходимо подготовить жало. Самый простой способ — это приобрести готовый переходник, например на алиэкспресс. Но если времени ждать нет и руки растут из нужного места можно сделать переходники, припаяв к щупам отдельные жилы провода или фрагменты швейных иголок (канцелярских скрепок).

Затем, не выпаивая led диода из схемы, щупами касаются его ножек. Проводят последовательную проверку работоспособности каждого элемента. Чтобы светодиод прозвонить с помощью мультиметра, определяют, где расположены полюса. На схемах катод обозначают вертикальной полосой, анод – треугольником; параллельные стрелки изображают свет, излучаемый элементом.

Иногда элементы, соединенные в цепь, дают погрешность, из-за чего изучить светодиод без выпаивания не всегда получается. Поэтому для проверки диоды приходится выпаивать.

Проверка led в фонариках

Диагностика исправности бытового фонарика – наглядный образец проверки светодиодов без выпаивания элементов. Чтобы узнать, работоспособны ли led, выполняют действия:

1. снимают стекло;
2. если короткие проводники рассматривать трудно, устройство со светодиодами выпаивают;
3. соблюдая полярность, соединяют щупы с контактами светодиода (припой не удаляют);
4. тумблер находится в режиме прозвонки (на контакты подают напряжение от 3 – 4 В).

После того, как прозвонили светодиод мультиметром, смотрят, изменились ли яркость свечения и показатели на дисплее. Если полярность выбрана неверно, на дисплее будет цифра 1, обозначающая бесконечно высокое сопротивление. Исправный led в результате прозвонки начинает светиться.

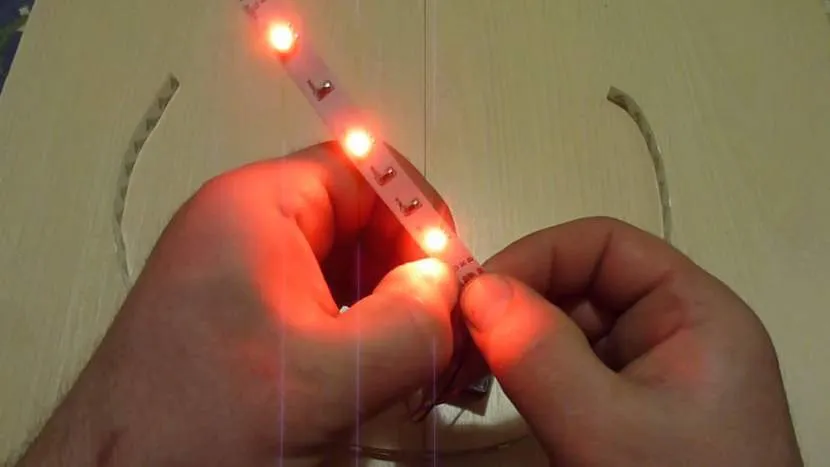

Тестирование светодиодной ленты

Лента – популярный светодиодный источник света. Конструкция проста: led диоды, по 3 штуки, последовательно соединены и прикреплены к гибкой основе (проводнику электроэнергии). Конструкцию ограничивает резистор. Устройство связано с блоком питания.

При необходимости ленту разрезают через каждые 50 мм (на основе указан значок «ножницы»). Иногда изделие перестает действовать раньше времени, заявленного изготовителями. Работоспособность светодиодной конструкции зависит от состояния элементов или блока питания.

Исправное устройство, соединенное с источником питания, равномерно и ярко излучает свет. Иначе требуется прозвонить провода, питающие ленту. Во время сборки схемы возможен обрыв проводов. Отсутствие локальных обрывов указывает, что требуется провести проверку светодиодов.

Тестирование светоизлучающих элементов в ленте с помощью мультиметра

Когда выходит из строя один компонент led подсветки, нарушается последовательность подключения. Обрыв связи приводит к неисправности ленты. Часто такая ситуация наблюдается на елочных гирляндах: система перестает работать из-за перегорания одной лампочки.

Для проверки светодиода применяют мультиметр, имеющий функцию «проверка диодов». Рабочий ток указан на корпусе диода. Падение напряжения легко определяется по цвету led:

• красный – в пределах 1,5 – 2 В;
• желтые (оранжевые) – 1,8 – 2,2 В;
• зеленые – 1,9 – 4 В;
• белые (синие) – 3 – 3,5 В;
• синие, зеленые, белые – 3 – 3,6 В.

Процедуру проводят, соблюдая полярность. Провода прибора соединяют с проверяемым компонентом. При корректном подключении на экране отобразится падение напряжения, рабочий led загорится. При обратной полярности на дисплее появляется цифра 1. Если не функционирует фрагмент ленты, состоящий из трех светоизлучающих элементов, осматривают каждый по отдельности. При необходимости группу удаляют по знаку «ножницы» на основании ленты. Удаление не влияет на работу системы.

Как проверить светодиод мультиметром (тестером) на работоспособность?

Проверка светодиода мультиметром является наиболее простым и правильным способом определения его работоспособности. Цифровой мультиметр (тестер) – это многофункциональный измерительный прибор, возможности которого отражены в позициях переключателя на передней панели. На работоспособность светодиоды проверяются при помощи функций, присутствующих в любом тестере. Методы проверки рассмотрим на примере цифрового мультиметра DT9208A. Но сначала немного затронем тему причин неисправности новых и выхода из строя старых светоизлучающих диодов.

Основные причины неисправности и выхода из строя светодиодов

Особенность любого излучающего диода – низкий предел обратного напряжения, который лишь на несколько вольт превышает падение на нём в открытом состоянии. Любой электростатический разряд или неверное подключение в ходе наладки схемы может стать причиной выхода LED (аббревиатура от англ.

Light-emitting diode) из строя. Сверхъяркие малоточные светодиоды, применяемые в роли индикаторов питания различных устройств, часто перегорают в результате скачков напряжения. Их планарные аналоги (SMD LED) широко используются в лампах на 12 В и 220 В, лентах и фонариках.

В их исправности также можно убедиться с помощью тестера.

Стоит отметить, что небольшая доля бракованных (около 2%) светодиодов поставляется от производителя. Поэтому дополнительная проверка светодиода тестером перед монтажом на печатную плату не помешает.

Методы диагностики

Простейшим способом, которым чаще всего пользуют радиолюбители, является проверка светоизлучающих диодов мультиметром на работоспособность при помощи щупов. Способ удобен для всех типов светоизлучающих диодов, независимо от их исполнения и количества выводов. Установив переключатель в положение «прозвонка, проверка на обрыв», щупами касаются выводов и наблюдают за показаниями. Замыкая красный щуп на анод, а черный на катод исправный светодиод должен засветиться. При смене полярности щупов на экране тестера должна оставаться цифра 1.

Свечение излучающего диода во время проверки будет небольшой и на некоторых светодиодах при ярком освещении может быть незаметно.

Для точной проверки многоцветных LED с несколькими выводами необходимо знать их распиновку. В противном случае придется наугад перебирать выводы в поисках общего анода или катода. Не стоит бояться тестировать мощные светодиоды с металлической подложкой. Мультиметр не способен вывести их из строя, путём замера в режиме прозвонки.

Проверку светодиода мультиметром можно выполнить без щупов, используя гнёзда для тестирования транзисторов. Как правило, это восемь отверстий, расположенных в нижней части прибора: четыре слева для PNP транзисторов и четыре справа для NPN транзисторов. PNP транзистор открывается подачей положительного потенциала на эмиттер «Е». Поэтому анод нужно вставить в гнездо с надписью «Е», а катод – в гнездо с надписью «С». Исправный светодиод должен засветиться.

Для тестирования в отверстиях под NPN транзисторы нужно сменить полярность: анод — «С», катод – «Е». Таким методом удобно проверять светодиоды с длинными и чистыми от припоя контактами

При этом неважно, в каком положении находится переключатель тестера. Проверка инфракрасного светодиода происходит также, но имеет свои нюансы из-за невидимого излучения. В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц

В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц.

При смене полярности на экране должна быть единица.

Для проверки ИК диода в гнёздах тестирования транзисторов дополнительно придётся задействовать цифровую камеру (смартфон, телефон и пр.) Инфракрасный диод вставляют в соответствующие отверстия мультиметра и сверху на него направляют камеру. Если он в исправном состоянии, то ИК излучение будет отображаться на экране гаджета в виде светящегося размытого пятна.

Проверка мощных SMD светодиодов и светодиодных матриц на работоспособность кроме мультиметра требует наличия токового драйвера. Мультиметр включают последовательно в электрическую цепь на несколько минут и следят за изменением тока в нагрузке. Если светодиод низкого качества (или частично неисправный), то ток будет плавно нарастать, увеличивая температуру кристалла. Затем тестер подключают параллельно нагрузке и замеряют прямое падение напряжения. Сопоставив измеренные и паспортные данные из вольт-амперной характеристики можно сделать вывод о пригодности LED к эксплуатации.

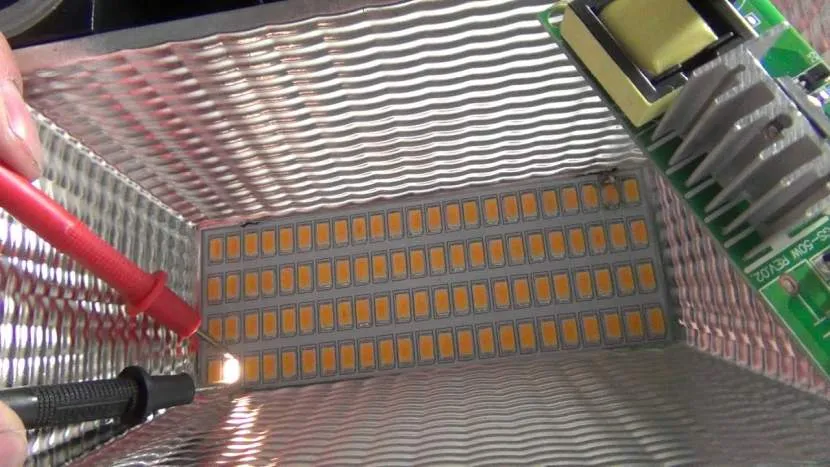

Проверка LED прожектора

Для начала надо определить, какой тип светодиода установлен в прожекторе. Могут быть два варианта:

• плата с мелкими SMD;
• один крупный желтый элемент.

Проверка светодиода на исправность производится исходя из его типа. Для платы с SMD применяется уже рассматривавшийся метод прозвонки мультиметром. Для крупных желтых образцов такой метод не годится, поскольку их напряжение питания составляет от 10 до 30 В, что для мультиметра слишком много. Проверить такое устройство самостоятельно можно только одним способом — используя заведомо работоспособный, исправный драйвер, соответствующий испытываемому светодиоду по рабочим параметрам.

Конструктивные различия светодиодов

Если рассматривать массовое производство, то светодиоды выпускаются в трех видах исполнения:

1. DIP – это светодиод в отдельном корпусе, хорошо защищенный от внешних механических и атмосферных воздействий.
   Имеется рассеивающая линза и длинные ножки, облегчающие монтаж (демонтаж) и проверку. Устанавливается традиционным способом: ножки припаиваются в отверстиях монтажной платы. Как правило, это маломощные сигнальные или декоративные LED элементы.
2. SMD светодиод – компактное решение, при котором корпус может являться и контактом, и элементом теплоотвода. Такие светодиоды могут быть большой мощности, при установке требуется внешний радиатор.
   Монтаж производится на одну сторону платы, точечной пайкой. Проверка светодиода в корпусе DIP на работоспособность затруднена, поскольку демонтировать его сложно.
3. COB элемент – это сборка нескольких светодиодов (точнее полупроводниковых кристаллов) в едином корпусе, с общей заливкой композитным материалом.

Проверить каждый отдельный светодиод невозможно, разве что при подаче питания можно разглядеть, какой из кристаллов не светится. Ремонту такие панели не подлежат, можно продолжать пользоваться, пока не перегорят все (или большинство) кристаллов.

Конструкция SMD и COB может быть различной: как с линзой, так и в плоском незащищенном (за исключением заливки композитами) корпусе.
При этом отдельные светодиоды могут иметь собственные контакты, либо общее соединение внутри корпуса. В первом случае можно проверить отдельный светодиод тестером.

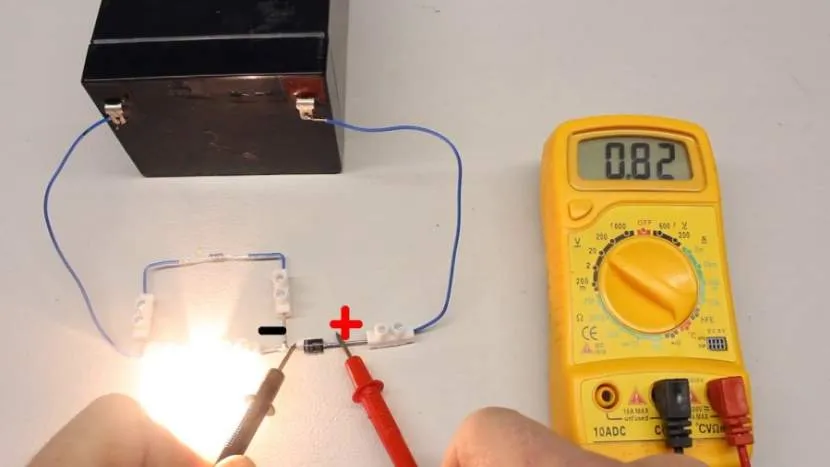

Как проверить диод мультиметром

Обычно выходят из строя силовые, выпрямительные диоды, т. к. через них проходит значительный прямой ток. Причиной неисправностей диодов может быть их перегрев, нарушение теплового контакта с радиатором или увеличение температуры окружающей среды, выход из строя других элементов схемы которые вызвали увеличение допустимого напряжение на диоде, низкое качество их исполнения.

Неисправность выпрямительных диодов может быть причиной повышения напряжения питания на компонентах схемы и возникновения дополнительных неисправностей. Отказ диода может выражаться в коротком замыкании между разными полупроводниками p-n слоя, отсутствию контакта между ними (обрыв) и появлению тока утечки.

Диод является полупроводником, работа которого основана на свойствах p-n перехода. Работа элемента заключается в том, что при прямом направлении анод (+) — катод (-) ток проходит через полупроводниковый переход, так как его сопротивление составляет всего несколько десятков Ом, а в противоположном направлении катод — анод (перевернутый диод) ток отсутствует, т. к. сопротивление перехода достаточно велико.

Используя это свойство p-n полупроводников не трудно проверить работоспособность диода мультиметром. На некоторых мультиметрах есть режим проверки диодов, отмечается он символом диода. При касании красным щупом прибора анода полупроводника, а отрицательного катода другим щупом, то на экране измерительного прибора, при исправном элементе, отобразится напряжение на переходе, в случае германиевых диодов от 0,3 до 0,7 В, и от 0,7 до 1 В для кремниевых полупроводников.

Режим проверки диодов на мультиметре

Различие величины прямого падения напряжения этих полупроводников зависят от различных сопротивлений переходов. Если перевернуть щупы, к положительному аноду прикоснуться чёрным щупом, а к отрицательному катоду красным, то дисплей отобразит падение напряжения близкое к нулю, (в случае рабочего элемента). Если у мультиметра отсутствует такой режим проверки, тогда работоспособность элемента проверяется в режиме сопротивления.

Ставят переключатель мультиметра в положении измерения сопротивлений 1 Ком, и далее красный щуп прикладывают к аноду элемента, а чёрный к катоду. Экран прибора должен отобразить значение сопротивления прямого перехода для исправного диода от десятков до сотен Ом, что зависит от типа полупроводника. Если материал полупроводника германий, то сопротивление прямого перехода меньше, чем у кремниевых элементов.

Если щупы перевернуть, то сопротивление p-n перехода будет велико (при исправном полупроводнике) от нескольких сотен Ком до Мом. Когда сопротивление обратного перехода заметно ниже, тогда можно говорить о недопустимом токе утечки и неисправном элементе.

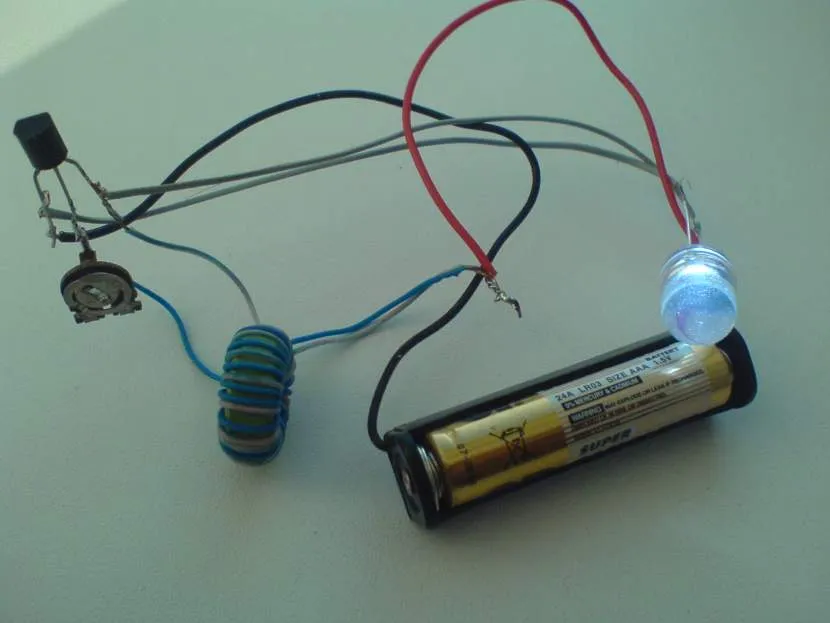

Альтернативные методы проверки

Иногда для диагностики светодиодной лампы применяют альтернативные методы проверки:

1. Если тестером нет возможности проверить светодиод, а работоспособность необходимо определить, не выпаивая, тестер заменяют пальчиковыми батарейками. Для подсоединения к выходам батарейки используют зажимы – «крокодильчики», а не переходники.
2. Элементы, содержащие 2 и более кристалла, соединенных последовательно (рабочее напряжение от 3 В), а также лампу из мощного прожектора (от 10 Вт) проверяют с помощью 9-вольтной батарейки Крона. При корректно выбранной полярности пробитый led от скользящего быстрого прикосновения не загорается.
3. Чтобы проверить исправность мощных (от 3 Вт) элементов, применяют блок питания. Устанавливают напряжение 3 В. Щуп красного цвета подключают к аноду светодиода; синего цвета – к катоду.
4. Батарейками на 9 и 4,5 В вместе с балластным сопротивлением, снижающим напряжение до незначительного значения, проверяют светодиодные лампы в люстрах и настольных светильниках. На предмет подают 4,5 В (150 – 200 Ом), на Крону – 750 Ом.
5. Иногда для тестирования светоизлучающих диодов с рабочим напряжением до 5 В используются зарядные устройства от смартфона: удаляются штекеры; зачищаются провода. Провод черного цвета соединяют с катодом, красный – с анодом. Исправный элемент при достаточном напряжении загорается.

Светодиоды функционируют от источников питания и начинают излучать свет, когда возникает положительное напряжение между анодом и катодом. Неисправность светодиодной лампы определяют разными методами. Инструментальная диагностика надежна и удобна для проверки led любых видов. Умение проверять диоды сокращает время ремонта и экономит средства.

Тестирование в режиме прозвонки

У каждого мультиметра, независимо от того, насколько дорогостоящим он является и какой фирмой был произведен, обязательно имеется функция проверки работоспособности светодиода. Это так называемая прозвонка.

Перед тем как прозвонить светодиод мультиметром, необходимо ручку переключения режимов тестера установить на режим прозвонки. Затем к контактам проверяемого прибора приложить черный и красный щупы мультиметра. Благодаря такому способу проверки, можно также определить, какой мощностью обладает светодиод.

Проверяя диод на работоспособность, важно учитывать такую особенность: электроток тестера, настроенного на режим прозвонки, довольно слабый, поэтому он может не оказать никакого воздействия на лампочку. Проверяемый объект может быть вполне работоспособным, но светиться не будет из-за недостаточной силы тока. Может быть и другое последствие слабого тока: светодиод начнет светиться, но излучение его будет настолько мизерным, что при обычном дневном свете разглядеть его не удастся

Перед тем как приступать к проверке, рекомендуется уменьшить яркость внешнего света

Может быть и другое последствие слабого тока: светодиод начнет светиться, но излучение его будет настолько мизерным, что при обычном дневном свете разглядеть его не удастся. Перед тем как приступать к проверке, рекомендуется уменьшить яркость внешнего света

Если же по каким-либо причинам этого сделать нельзя, следует обращать внимание не на сам прибор, а на измерительный прибор, точнее, на его показания. Если он исправен, то цифра, показываемая тестером, должна отличаться от единицы. Можно даже очень мощный диод прозвонить мультиметром

Однако недостаток способа состоит в том, что провести проверку элементов, которые впаяны в микросхему, не получится. Для проверки светодиода, находящегося в микросхеме, нужно использовать специальные переходники, которые присоединяются к щупам тестера

Можно даже очень мощный диод прозвонить мультиметром. Однако недостаток способа состоит в том, что провести проверку элементов, которые впаяны в микросхему, не получится. Для проверки светодиода, находящегося в микросхеме, нужно использовать специальные переходники, которые присоединяются к щупам тестера.

Инфракрасные СД

Наверняка у каждого человека в квартире имеется как минимум один пульт дистанционного управления. Рано или поздно приходит день, когда пульт перестает выполнять свои функции (передача сигнала в фотоприемник). После проверки батареек наиболее вероятной причиной повреждения может стать неисправный светодиод.

Протестировать инфракрасный LED можно следующим образом. Поверните дистанционный пульт СД в сторону фотоаппарата. Для этого подойдет любой гаджет с фотокамерой. Инфракрасное излучение невозможно увидеть, но при использовании этих устройств ситуация в корне поменяется. В случае работоспособности светодиода на экране появится кратковременное свечение фиолетового оттенка.

Еще один тестер светодиодов, главным элементом которого является инфракрасный фотодиод – осциллограф. При попадании инфракрасного излучения на поверхность фотоэлемента на его выходе создается напряжение. Для проверки СД его необходимо подсоединить к открытому входу осциллографа. Затем следует направлять его излучение на чувствительную зону фотодиода.

Работоспособный LED покажет импульсы на мониторе осциллографа.

Как проверить светодиодную лампу, ленту и другие приборы для освещения на исправность LED-элементов. Несмотря на более высокий срок эксплуатации по сравнению с лампами накаливания, осветительные светодиоды быстрее выходят из строя, чем индикаторные.

Светодиоды — полупроводниковые приборы, создающие оптическое излучение при прохождении электрического тока в прямом направлении. Делятся на две разновидности — индикаторные и осветительные. Первые характеризуются меньшей мощностью, поэтому используются в подсветке электронных устройств, выполняя функцию индикаторов. Вторые применяются в осветительных приборах, включая лампы, ленты, фонари и прожектора.

Способы проверки для различных типов лед-светильников

Зачастую на практике происходят разные ситуации, когда требуется протестировать вышедший из строя лед-элемент. Чаще всего в диагностике нуждаются следующие типы led-светильников:

1. Лампочки.
2. Фонари.
3. Прожекторы.
4. ИК-диоды.
5. Ленты.

Разберем подробно особенности проверки для каждого из них.

Лампочки

Светодиодные лампы для бытовых люстр, то есть работающих от сети 220 В, диагностируются тестером со специальной схемой и разъемами под типовые цоколи. Так как наличие драйвера-преобразователя не позволяет прозвонить его мультиметром.

Более простые варианты лампочек можно протестировать следующими методами:

Измерить параметры.

Проверить отдельный светодиод или светодиодную лампочку из любого светильника можно путем измерения их основных параметров:

1. Номинального тока.
2. Мощности потребления.
3. Падения напряжения.
4. Силы светового потока.

Замер выполняется с помощью мультиметра. Для каждого типа ламп есть свои значения характеристик. Например, для красных лед-элементов величина падения напряжения составляет 1,5-2 В, а для синих – 3-3,5 В.

Определить состояние лед-элемента можно по измерению его рабочих характеристикИсточник light-house.moscow

Алгоритм прозвонки следующий:

1. На приборе выставляется режим проверки led-диодов.
2. Выводы тестера подсоединяются к контактам лед-элемента – красный к аноду, черный – к катоду.
3. В случае работоспособности кристалл начнет светиться.

Как правило, метод удобен для проверки светильников силой до 0,5 ватт. Тестирование также можно выполнить через разъемы для проверки транзисторов.

Применить альтернативные источники питания.

Если известен номинал лед-светильника, но при этом под руками нет тестера, можно взять любой подходящий по характеристикам источник тока. Например, батарейки или аккумуляторы, крону, зарядник для телефона или другого устройства. При подключении исправная лампочка должна зажечься.

Проверить исправность светодиода можно с помощью батарейки или других подходящих по номиналу источников питанияИсточник le-diod.ru

Фонари

Чтобы проверить лед-фонарик на исправность, не обязательно выпаивать каждый диод из платы – достаточно по-отдельности протестировать их щупами мультиметра. Алгоритм диагностики следующий:

1. Для начала скручивается оптика с передней части.
2. Далее достается лед-плата.
3. Тестер включается в режим прозвонки с напряжением 3-4 вольта.
4. При соблюдении полярности щупы прижимаются к контактам – красный на «+», черный на «-».
5. Исправный светильник засветится.

Также схему можно протестировать параллельным подключением – на сопротивление. В случае если показания будут стремиться к 0, один или несколько лед-кристаллов не работают. Потребуется прозвонка каждого элемента.

Прожекторы

Бывают 2 типа лед-прожекторов – с одним мощным кристаллом и множеством мелких. Светильник 1-го вида не проверяется мультиметром, ввиду номинала, достигающего 20-30 В. Для тестирования используется специальный драйвер.

Другое дело – прибор с набором мелких SMD-диодов. Проверка светодиодов такого типа проводится мультиметром по такое же схеме, как для лед-лампочек без выпаивания.

Протестировать мультиметром можно только прожектор с набором небольших лед-кристалловИсточник ytimg.com

Лед-элементами, излучающими в инфракрасном диапазоне, оснащаются пульты дистанционного управления, устройства ночного видеонаблюдения и прочее подобное оборудование. Самый простой способ диагностики – посмотреть на излучатель в момент нажатия на кнопку (если это ПДУ) через дисплей телефона. Если прибор исправен, на экране отобразится свечение.

Еще один способ тестирования предполагает внесение изменений в схему устройства – параллельно ИК-диоду требуется подпаять лед-элемент красного света. Когда штатный кристалл будет подключен к питанию, он также загорится характерным красноватым оттенком.

Чтобы продиагностировать приемник ИК-излучения – фотоэлемент – необходимо измерить сопротивление. В момент приема излучения исправные фотокристаллы начинают проводить ток. При этом величина их сопротивления снижается.

При проверке светодиодной ленты нужно учесть особенность ее строения и принцип действияИсточник ytimg.com

Led-ленты

Видео-обзор 5 способов проверки светодиодов:

Коротко о главном

Светодиод перестает светить в силу различных причин – разрушения от перегрева, повреждения от перепадов напряжения, обрыва питающей проводки и выработки ресурса. Чаще всего в диагностике нуждаются следующие разновидности светодиодных светильников:

• Лампы.
• Лед-ленты.
• Фонари.
• Инфракрасные диоды.
• Прожекторы.
