ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С МЕГОММЕТРОМ.
По многочисленным просьбам наших покупателей мы разработали и публикуем «Инструкцию по технике безопасности при работе с мегомметром.» Мы считаем что такая инструкция, или подобная этой, должна быть на каждом предприятии которые в своей работе используют мегомметр.
1.Общие требования безопасности.
1.1. Все работы, которые производятся с использованием мегомметра на действующих электроустановках, должны выполняться по наряду илираспоряжению, оформленным письменно.1.2 Для проведения работ по измерению сопротивления изоляции мегомметром в действующихэлектроустановках выше 1000 В должны производиться как минимум двумяработниками: один с группой IV, другой с группой III.Измерение сопротивленияизоляции мегомметром в электроустановках до 1000 В и в недействующих электроустановкахразрешается выполнять одному работнику с группой III.
1.3. Проводники, служащие для подключения мегомметра к токоведущим частям должны бытьсертифицированы и иметь соответствующую изоляцию и изолирующие держатели, обеспечивающиебезопасность производства измерений.
1.4.При измерениях сопротивления изоляции мегомметр необходимо устанавливать на твердой изолированной подставке.1.5 Работник, проводящий измерения мегомметром, должен знать инструкцию по техникебезопасности и инструкцию по эксплуатации прибора.
1.6.Запрещается производить измерений мегомметром :1.6.1. если на одной из цепей двухцепных линий напряжением выше 1000 В, если вторая цепь находится под напряжением;
1.6.2. на одноцепной линии, если она идет параллельно с работающей линией напряжением выше 1000 В; 1.6.3. во время грозы или при её приближении.
2.Требования безопасности перед началом работ.
2.1. Отключить подачу напряжения и убедиться вотсутствии напряжения на токоведущих частях, на которых будут проводитьсяизмерения мегомметром. Повесить навыключатели соответствующие таблички
2.2.Если есть необходимость, то снять с токоведущих частей заряд, путем предварительногоих заземления.
2.3.Поключить мегомметр к токоведущим частям с помощью соединительных проводов с изолирующимидержателями. В электроустановках выше 1000 В, кроме того, необходимопользоваться диэлектрическими перчатками или ковриками.
2.4 Перед началом проведения измерений убедиться в отсутствии людей, работающих на тойчасти электроустановки, к которой присоединен мегомметр, а так же запретитьнаходящимся вблизи лицам прикасаться к токоведущим частям, при необходимости,выставить охрану.
3.Требования безопасности во время проведения измерений мегомметром.
3.1.При работе с мегомметром необходимо соблюдать инструкцию по эксплуатации мегомметраи строго следить за последовательностью действий при проведении измерений.
3.2.Запрещается прикасаться к зажимам мегомметра и токоведущим частям, к которым онприсоединен.
3.3. Запрещается использование не сертифицированных проводников и зажимов, используемых припроведении измерений мегомметром
3.4.После проведения измерений мегомметром необходимо снять с токоведущих частейостаточный заряд путем их кратковременного заземления. Работник, производящийзаземление токоведущих частей, должен пользоваться диэлектрическими перчатками,защитными очками и стоять на изолирующем основании.
При вводе кабеля в эксплуатацию, во время и после ремонтных работ, при проблемах с проводкой — во всех этих случаях требуется проверить состояние изоляции кабеля. Обычный мультиметр может только показать наличие проблемы. А конкретный ее масштаб выяснить можно только при помощи специального прибора — мультиметра. Относится этот прибор к разряду профессиональных, но современные устройства могут иметь несколько функций (измерение других параметров электросетей). Так что некоторые владельцы домов, дач, гаражей предпочитают иметь свой. Как проводить измерения, как пользоваться мегаомметром и поговорим дальше.
Опасность повышенного напряжения устройства
В работе с мегаомметром существуют специфические особенности, на которые следует обращать пристальное внимание. В первую очередь это связано с повышенным напряжением прибора. Встроенный генератор обладает выходной мощностью, достаточной не только для проверки изоляции, но и для получения серьезной электротравмы
Поэтому, в соответствии с правилами электробезопасности, использовать мегаомметр могут только подготовленные и обученные специалисты, не менее чем с 3-й группой допуска
Встроенный генератор обладает выходной мощностью, достаточной не только для проверки изоляции, но и для получения серьезной электротравмы. Поэтому, в соответствии с правилами электробезопасности, использовать мегаомметр могут только подготовленные и обученные специалисты, не менее чем с 3-й группой допуска.
В процессе замеров повышенное напряжение охватывает проверяемый участок, а также клеммы и соединительные провода. Защита от этого обеспечивается щупами, имеющими усиленную изолированную поверхность. Они предназначены для установки на измерительные провода. Концы щупов ограничены запретной зоной с помощью предохранительных колец. Таким образом, предупреждается касание к ним открытых частей тела.
Для выполнения измерения на измерительных щупах предусмотрена специальная рабочая зона, за которую можно смело браться руками. Непосредственное подключение к схеме осуществляется зажимами «крокодил» с хорошей изоляцией. Запрещается использование других типов проводов и щупов. При выполнении измерительных работ, людей не должно быть на всем проверяемом участке. Данный вопрос особенно актуален в тех случаях, когда сопротивление изоляции измеряется в длинномерных кабелях, протяженностью до нескольких километров.
Установка параметров мегаомметра
Перед началом работы с мегаомметром необходимо установить несколько параметров, чтобы он правильно функционировал и предоставлял точные измерения.
Вот шаги, которые нужно выполнить для установки параметров мегаомметра:
- Выбор типа испытания. Перед началом измерений определите, какой тип испытания вам нужен. Мегаомметр может предлагать различные типы испытаний, такие как постоянное напряжение, переменное напряжение или импульсное напряжение. Выберите нужный тип с помощью соответствующей кнопки на приборе.
- Установка значения напряжения. Задайте необходимое значение напряжения для испытания. Обычно мегаомметр имеет предустановленные значения или возможность задать свое значение. Используйте соответствующие кнопки или регуляторы на приборе для установки требуемого значения.
- Выбор времени испытания. Определите, сколько времени нужно провести испытание. Мегаомметр может иметь настройки для разных временных интервалов, таких как 1, 5, 10 или 60 минут. Выберите нужный временной интервал с помощью соответствующей кнопки или регулятора.
- Режим измерения сопротивления. Установите режим измерения сопротивления, который вам нужен. Обычно мегаомметр предлагает режим измерения сопротивления постоянным или переменным током. Выберите нужный режим, используя соответствующую функцию на приборе.
- Дополнительные параметры. Если у мегаомметра есть дополнительные параметры, которые нужно установить, ознакомьтесь с инструкцией по эксплуатации для получения подробной информации о правильной установке этих параметров.
После выполнения всех необходимых настроек мегаомметр готов к использованию. Убедитесь, что все параметры правильно установлены и готовы начать процесс прозвона кабеля с помощью мегаомметра.
Документирование результатов измерений
По итогам проведенных работ подготавливается отдельный документ, в котором фиксируются все необходимые данные.
В бытовых однофазных цепях вполне достаточно будет провести три замера. В последних строчках заполняемого протокола обязательно должна присутствовать фраза о соответствии полученных результатов требованиям ПУЭ.
Кроме того, в них вносятся следующие данные:
- Дата и объем проведенных обследований.
- Сведения о составе рабочей бригады (из обслуживающего персонала).
- Используемые при проверке измерительные приборы.
- Схема их подключения, окружающая температура, а также условия проведения работ.
По завершении протоколирования измерений журнал с соответствующими записями убирается в надежное место, где он хранится до следующих испытаний. Сохраненные таким образом акты замеров в любой момент могут потребоваться для того, чтобы в аварийных ситуациях служить доказательством исправности поврежденного изделия.
Готовый протокол обязательно заверяется подписью производителя работ и проверяющего, назначенного из состава оперативного персонала. Для оформления актов замеров допускается использовать обычный блокнот, но более законным и надежным способом считается заполнение специального бланка (его образец приводится ниже).

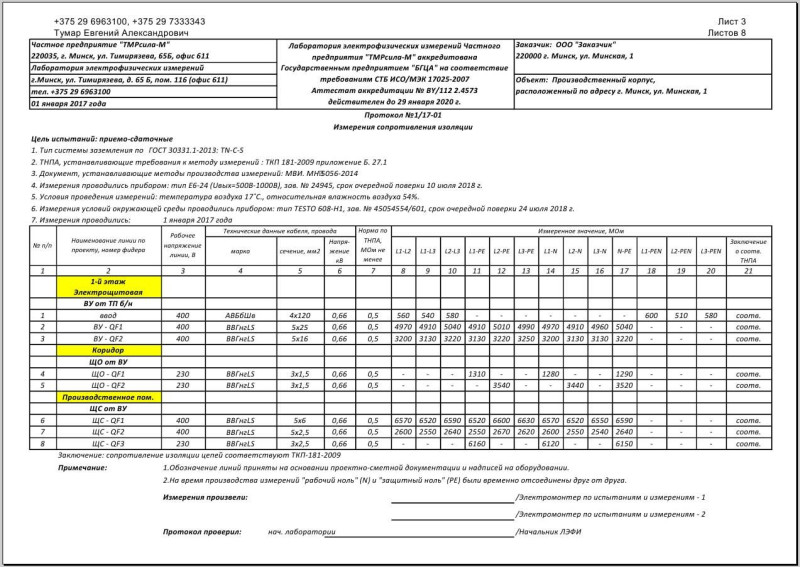

Образец протокола измерения сопротивления изоляции
Заранее подготовленная форма протокола содержит пункты, в которых указываются:
- Порядок проведения измерительных операций.
- Применяемые при этом средства измерения.
- Основные нормативы по контролируемому параметру.
Кроме того, форма актов измерения электропроводок содержит готовые таблицы, подготовленные к заполнению. В таком виде документ составляется на компьютере всего лишь один раз, после чего он распечатывается на принтере в нескольких экземплярах. Такой подход позволяет сэкономит время на подготовку документации и придает актам замеров законченный, официальный вид.
Устройство и принцип работы мегаомметра
Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.
В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома ( I = U/R и R=U/I ).
Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.
Конструктивно модели мегаомметров принято разделять на два вида:
- Аналоговые (электромеханические) – мегаомметры старого образца. Аналоговый мегаомметр
- Цифровые (электронные) – современные измерительные устройства. Электронный мегаомметр
Рассмотрим их особенности.

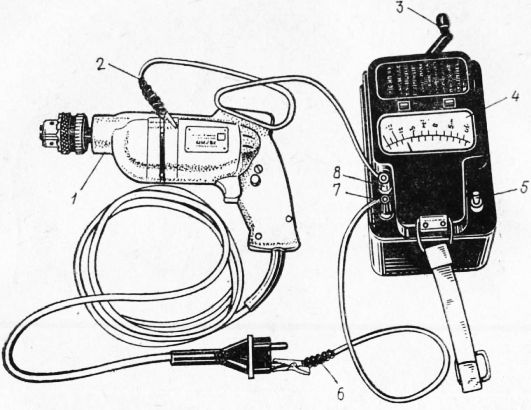

Электромеханический мегаомметр
Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы
Упрощенная схема электромеханического мегаомметра
Обозначения:
- Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
- Аналоговый амперметр.
- Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
- Сопротивления.
- Переключатель измерений кОм/Мом.
- Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.
Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:
Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
На отображаемые данные влияет равномерность вращения динамо-машины.
Часто в процессе измерения приходится задействовать усилия двух человек. Причем один из них выполняет сугубо физическую работу, – вращает ручку генератора.
Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.
Причем один из них выполняет сугубо физическую работу, – вращает ручку генератора.
Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.
Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.
Современная аналоговая модель мегаомметра Ф4102
Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.
Электронный мегаомметр
Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.
Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т.д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.
Методика проведения измерений
Изначально нужно помнить о том, что результат замера сопротивления изоляции кабелей сильно зависит от состояния влажности и температуры в комнате, где проводится мероприятие. При низкой температуре в структуре электропровода застрянут мелкие части льда, который, как известно, не является проводником электричества, соответственно, мегаомметр не сможет засечь эти частички в нем. Исходя из этого, рекомендуемая температура проведения проверок – от -30 до 50 C. Влажность воздуха должна составлять до 85-90 %. Это также зависит от модели кабели и материала оболочки, все это стоит уточнять в приложенной документации.
Также от конкретной модели проводника зависит величина напряжения, необходимые условия диагностики и требуемый участок кабеля.
Прежде всего нужно провести несколько приготовлений, осуществление которых повысит продуктивность проводимых мероприятий.
Выполняется проверка устройства. Фиксируются показатели мегаомметра при разомкнутых (стрелка прибора указывает на отметку бесконечности) и замкнутых проводниках (стрелка прибора указывает на ноль).
Следующее – удостовериться в отсутствии напряжения на проводнике, для этого надо отключить его от сети и заземлить токоведущие жилы проверяемого элемента. Наличие напряжения обязательно проверяется при помощи указателя напряжения, предварительно испытанном на электроустановке исходя из правил охраны труда. Проводить проверку при хотя бы частичном присутствии напряжения запрещено.
Перед тем как начнется диагностика, убедитесь в том, что все детали с трансформаторами отключены от диагностируемой детали.
Для начала диагностики прибор ставят в горизонтальное положение согласно рабочей инструкции. Измерение сопротивление у проводников напряжением меньше 50 В делается под электронапряжением 100 В. Проверку электроустановок до 50 В напряжением 500 В включительно проводить настоятельно не рекомендуется.
При снятии данных мегаомметра удостоверьтесь в том, что стрелка стоит в стабильной позиции. Для этого крутите рукоять мегаомметра со скоростью 120-140 об/мин. Если вам необходимо знать коэффициент абсорбции электропровода, снимайте данные стрелки по прошествии 16 секунд после старта вращения рукояти устройства. Если же нужно просто узнать показатели сопротивления, то снимайте показатели, после того как стрелка полностью замрет, но не раньше минуты.
Когда проверка сопротивления изоляции кабеля завершена, те детали, которые были диагностированы со слабым сопротивлением, должны быть разобраны с целью выявить и устранить повреждение.
Измерение проводится:
- между фазными жилами — А-В, В-С, А-С
- между фазными жилами и нулем — А-N, В-N, С-N;
- между фазными жилами и землей, если пятижильный провод — А-РЕ, В-РЕ, С-РЕ;
- между нулем и землей — N-PE. В этом случае сначала отключите ноль от нулевой шины.
https://youtube.com/watch?v=-EY2efyFUjo
Итак, диагностика проведена и результаты получены, теперь нужно определить уровень сопротивления изоляции проводов. Примерные данные вы можете увидеть в списке, приведенном ниже:
- 2 Мом и меньше — очень низкий уровень
- 2-5 МОм — низкий уровень
- 5-10 МОм — уровень ниже нормы
- 10-50 МОм — хороший уровень
- 50-100 МОм — высокий уровень
- 100 Мом и больше — крайне высокий уровень.
Следуя всем рекомендациям, вы сможете корректно провести диагностику сопротивления изоляции кабелей. Помните, что неаккуратность и нарушения в технике безопасности могут привести к непредсказуемым последствиям. Будьте очень внимательны.
Оценка результатов
Для небольших объектов данные, полученные через 15 секунд, считаются сопротивлением изоляции. Экран не используется из-за небольшой емкости (например, электродвигатель не подключен к длинному кабелю). Коэффициент поглощения также не измеряется. Во всех остальных случаях и для кабельных линий сопротивление изоляции — это данные, полученные через 60 секунд. Показатель поляризации измеряется при комплексных испытаниях электроустановок.
Читателям этой статьи, скорее всего, потребуется измерять небольшие объекты, на которых измерения изоляции выполняются упрощенным способом. Мегомметры позволяют выбрать в своем меню требуемые режимы измерения, поскольку все процедуры измерения более или менее стандартизированы. Несмотря на это, не забывайте ни на секунду соблюдать меры безопасности, перечисленные в статье!
Как прозвонить электродвигатель мультиметром
Для выявления неисправности электродвигателя в домашних условиях за неимением дорогостоящего профессионального оборудования ничего не остается, как прозвонить электродвигатель мультиметром. С его помощью можно определить большинство поломок, и вам не придется привлекать специалиста. Итак, что нужно сделать?
Подготовка
Перед тем, как проводить диагностику, следует:
- Обесточить агрегат. Если измерение сопротивления осуществляется в цепи, подключенной к электросети, прибор выйдет из строя.
- Откалибровать аппарат, то есть выставить стрелку в нулевое положение (щупы должны быть замкнуты).
- Осмотреть двигатель и выяснить, не затоплен ли он, нет ли запаха горелой изоляции или отломанных деталей и т.д.
Асинхронный, коллекторный, однофазный и трехфазный двигатели прозваниваются по одной и той же методике, небольшая разница в конструкции особой роли не играет, но есть нюансы, которые необходимо учитывать.
Этапы работы
Самые частые неисправности можно поделить на два вида:
- Наличие контакта в месте, где его не должно быть.
- Отсутствие контакта в месте, где он должен быть.
Для начала рассмотрим, как прозвонить 3-фазный электродвигатель мультиметром. Он имеет три катушки, соединенные по схеме «треугольник» или «звезда». На его работоспособность влияют надежность контактов, качество изоляции и правильная намотка.
- Для начала проверьте замыкание на корпус (имейте в виду, значение получится приблизительное, так как для точных показаний требуются более чувствительные приборы).
- Установите значения измерений на мультиметре на максимум.
- Соедините щупы друг с другом, чтобы убедиться в правильности настроек и исправности прибора.
- Соедините один из щупов с корпусом двигателя, если есть контакт, присоедините второй щуп к корпусу и следите за показаниями.
- Если сбоев нет, поочередно коснитесь щупом вывода каждой из трех фаз.
- Если изоляция качественная, проверка должна показать достаточно высокое сопротивление (несколько сотен или тысяч мегом).
Необходимо помнить, что при измерении сопротивления изоляции с помощью мультиметра показания будут выше допустимых, так как ЭДС прибора не превышает 9в. Двигатель же работает при 220 или 380в. По закону Ома значение сопротивления зависит от напряжения, поэтому делайте скидку на разницу.
Далее проверьте целостность обмоток, прозвонив три конца, входящих в борно двигателя. При наличии обрыва дальнейшая проверка не имеет смысла, поскольку прежде нужно устранить эту неисправность.
Затем проверьте короткозамкнутые витки. При соединении «треугольником» показателем неисправности будет большее значение в концах А1 и А3. При соединении «звездой» прибор показывает завышенное значение в цепи А3.
Важно
Зная, как прозвонить асинхронный электродвигатель мультиметром, вы сэкономите время и деньги, так как, возможно, выявятся только мелкие неисправности, которые вы легко устраните самостоятельно.
Для более серьезной и детальной диагностики требуются другие приборы, которые редко используются в быту по причине дороговизны.
Если вы не смогли найти повреждения с помощью мультиметра, обратитесь к специалисту.
Проверка коллекторного электродвигателя
Теперь перейдем к вышеупомянутым нюансам, ведь двигатели бывают разных видов. Как прозвонить коллекторный электродвигатель мультиметром? Схема его проверки выглядит следующим образом:
- Включите прибор на единицы Ом и измерьте попарно сопротивление ламелей коллектора.
- Затем измерьте сопротивление между корпусом якоря и коллектором.
- Проверьте обмотки статора.
- Измерьте сопротивление между корпусом и выводами статора.
Межвитковое замыкание определяется только специальным прибором. Существует способ измерения сопротивления якоря. Снимите с него щетки и подведите к пластинам напряжение до 6в, измерьте падение напряжения между ними.
Для проверки однофазного двигателя прозвоните рабочую и пусковую обмотки. Сопротивление первой должно быть в полтора раза ниже, чем второй.
Для примера возьмем однофазный мотор с тремя выводами, использующийся в стиральных машинах (чаще старого образца). Если между концами очень большое сопротивление, значит катушки соединены последовательно. Остается найти среднюю точку и таким образом определить концы каждой из них в отдельности.
Поскольку электродвигатели встречаются в каждом доме в бытовых приборах – это и холодильник, и пылесос, и многое другое – и они периодически ломаются, знать, как проверить однофазный электродвигатель мультиметром, просто необходимо. Если поломка не слишком серьезная, нести прибор в ремонтную мастерскую нецелесообразно. И у вас появится возможность набраться опыта и получить навыки, работая с двигателями разных типов и модификаций.
Измерение сопротивления изоляции кабеля
Часто требуется измерить сопротивление изоляции кабеля или провода. Если вы умеете пользоваться мегаомметром, при проверке одножильного кабеля это займет не более минуты, с многожильными придется возиться дольше. Точное время зависит от количества жил — придется проверять каждую.
Тестовое напряжение выбираете в зависимости от того, в сети с каким напряжением будет работать провод. Если вы планируете его использовать для проводки на 250 или 380 В, можно выставить 1000 В (смотрите таблицу).
Проверка трехжильного кабеля — можно не скручивать, а перемерять все пары
Для проверки сопротивления изоляции одножильного кабеля, один щуп цепляем на жилу, второй — на броню, подаем напряжение. Если брони нет, второй щуп крепим к «земляной» клемме и тоже подаем тестовое напряжение. Если показания больше 0,5 МОм, все в норме, провод можно использовать. Если меньше — изоляция пробита и его применять нельзя.
Если необходимо проверить многожильный кабель, тестирование проводится для каждой жилы отдельно. При этом все остальные проводники скручиваются в один жгут. Если при этом надо проверить еще и пробой на «землю», в общий жгут добавляется еще и провод, подключенный к соответствующей шине.
Если жил много, перед тем как пользоваться мегаомметром, жилы зачищают от изоляции и скручивают в жгут
Если у кабеля имеется экран, металлическая оболочка или броня, они тоже добавляется в жгут
При образовании жгута важно обеспечит хороший контакт
Примерно так же происходит измерение сопротивления изоляции розеточных групп. Из розеток выключают все приборы, отключают питание на щитке. Один щуп устанавливают на клемму заземления, второй — в одну из фаз. Тестовое напряжение — 1000 В (по таблице). Включаем, проверяем. Если измеренное сопротивление больше 0,5 МОм, проводка в норме. Повторяем со второй жилой.
Если электропроводка старого образца — есть только фаза и ноль, тестирование проводят между двумя проводниками. Параметры аналогичны.
