Как установить ПТФ на ВАЗ 2114 и поменять в них лампочки

Способы установки

Поставить противотуманки на ВАЗ 2114 можно тремя методами:

  1. Купить специальный тюнинговый бампер, в котором ПТФ уже установлены. Как правило, производством таких бамперов занимаются специализированные тюнинг-ателье, где их также могут подсоединить. Такая процедура стоит недешево.
  2. Произвести монтаж на «четырку» бампера от 15-й модели ВАЗ с имеющимися для монтажа фар ВАЗ посадочными местами. Вам останется только купить комплект фонарей и произвести их монтаж своими силами.
  3. Приобрести противотуманные фары на ВАЗ 2114 с так называемыми очками — облицовочными компонентами под фонари, и установить их. Этот метод будет рассмотрен более подробно.

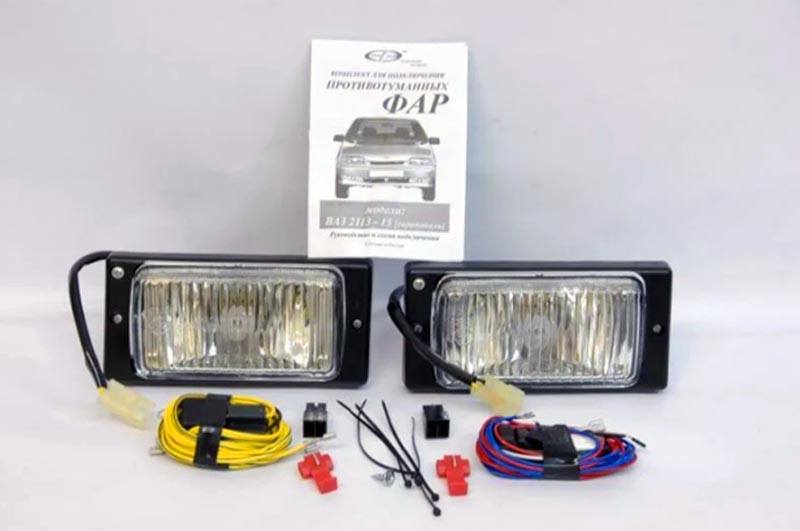

Комплект противотуманок включает в себя лампы, реле активации, необходимые провода и кнопку подключения. Также в комплекте должна быть съема подключения. Покупая новые ПТФ, необходимо учитывать их форму, в противном случае могут возникнуть трудности в плане монтажа оптики. Как показывают отзывы, наиболее оптимальным вариантом для «четырки» является покупка оптики от (автор видео — канал CAR LIFE GENDOLH BELIY).

Установка и подключение проводится в 3 этапа:

  1. Устанавливаем ПТФ в бампер.
  2. Подключаем проводку к монтажному блоку через реле.
  3. Устанавливаем кнопку в панели.

Схема подключения

Ну, я думаю, здесь все понятно! Однако схема указана не полностью: не обозначена масса самих ПТФ на кузов, которую нужно сделать в обязательном порядке. Крепить ее нужно в надежное место, естественно на металл! Перед креплением обязательно зачистите металл от грязи и хорошо затяните массу, чтобы не было просадок в напряжении. Иначе ПТФ будут гореть тускло, неравномерно.

Установка в бампер

Как писалось выше, есть два варианта — либо ставить новый бампер с готовыми вырезами под ПТФ, либо резать лобзиком самому. Для этого снимаем элемент, размечаем посадочные отверстия, режем.

Далее устанавливаем «очки» — закрывают вырез с внешней стороны бампера, состоят из двух частей:

  1. Декоративная — внешняя.
  2. Внутренняя — крепит очки к бамперу при помощи боковых защелок и держит ПТФ. (Как снять бампер?)

Подключение проводки к блоку через реле

  1. Первым делом открываем капот, находим необходимый блок и откручиваем по бокам два его крепления к кузову, снимаем крышку.
  2. Снизу монтажного блока отстегиваем две крайние колодки проводов с маркировкой «7» и «8».
  3. Берем установочный комплект: надеваем на реле провода из комплекта.
  4. Другие их концы добавляем в колодку проводов «7» и «8» согласно схеме.
  5. Обратно втыкаем колодки в монтажный блок и крепим его обратно на родное место
  6. Далее, прикрепляем реле к кузову автомобиля в любое понравившееся место: например, рядом с тем же блоком.
  7. Проводим длинные провода от колодок монтажного блока (которые мы уже установили) до противотуманок и подсоединяем их. Также крепим массу ПТФ к кузову авто.

Необходимые детали и инструменты

Если вы решили самостоятельно установить противотуманки на ВАЗ 2114, помимо комплекта самого элемента необходимо под рукой иметь подходящий инструмент для работы:

  • Дрель и сверла;
  • Напильник;
  • Электрический лобзик;
  • Рулетка и маркер.

Не забывайте о том, что потребуется провести дополнительную проводку, поэтому потребуется:

  • Комплект проводов;
  • Электромагнитное реле;
  • Кнопка включения ПТФ;
  • Стяжки и клипсы для фиксации проводов.

Возможно, все будет идти комплектом при покупке противотуманных фар, но лучше всего закупиться по списку и не отвлекаться в процессе работы на лишние походы в автомагазин.

Должно производиться подключение противотуманных фар через кнопку и реле, так как система обладает высоким потреблением аккумулятора. Если пренебречь этим советом, можно в дальнейшем столкнуться с проблемами быстрого расхода тока во время стоянки.
Комплект подключения противотуманных фар можно найти в автомагазинах, цена около 500 рублей. А световые элементы хорошей фирмы Bosch выйдут примерно в 1000 рублей.

Монтаж фар

Как подключить противотуманки? Процедура установки и подключения подробно описана ниже. Сразу же оговоримся — в туманки при необходимости можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть значительно ярче, если сравнивать с традиционными лампами накаливания, но его стоимость будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для монтажа противотуманной оптики, автовладельцу придется сделать их своими силами.

Все работы по установке оптики осуществляются на демонтированном бампере. Если вы не знаете, как снять этот элемент кузова, то вам потребуется просто выкрутить крепления, фиксирующие его. Сам бампер нужно очистить, монтаж желательно производить на уровне нижнего воздухозаборника, под оптикой головного освещения. Установка фонарей должна производиться в специально предназначенные для этого места на бампере — так называемые очки.

Эти очки необходимо разметить в соответствии с габаритами самой оптики, после чего в бампере нужно проделать соответствующие отверстия. Вырезание отверстий осуществляется с помощью лобзика, а острые края на них желательно обработать наждачной бумагой или напильником. ПТФ должна максимально плотно заходить в отверстие, поэтому их необходимо надежно закрепить фиксаторами. Когда установка оптики завершена, бампер можно поставить обратно на авто.

Как установить ксенон в противотуманки на ВАЗ-2114 фото и видео

Многие автомобилисты хотят иметь в своём арсенале противотуманные фары, а еще больше желающих, чтобы они были ксеноновыми. Так, можно заменить лампы на галогенные или с маркировкой Н1, но речь идет о ксеноне и его преимуществах. Итак, установить ксеноновые ПТФ можно своими руками, не прибегая к услугам автосервиса. Как это сделать, расскажем в данной статье.

Видео об установке ксенона и противотуманных фар

https://youtube.com/watch?v=X6G0ROEQxUE

Видеоматериал поведает об установке ксеноновых противотуманных фар, а также расскажет все нюансы и тонкости процесса.

Процесс установки ксенона в ПТФ

Ксеноновые противотуманные фары в рабочем состоянии

Если не брать вариант тюнинга, где противотуманные фары ксенонового типа неотъемлемый атрибут, то рассмотрим установку ПТФ на стандартный штатный бампер, как делает большинство автомобилистов.

Варианты

Корпусы противотуманных фар

Существует несколько вариантов установки противотуманных фар, среди которых автомобилист должен выбрать оптимально-подходящий для него.

  1. Покупка бампера с установленными противотуманными фарами.
  2. Покупка отдельных элементов ПТФ и их установка.

Алгоритм и необходимый инструмент

Итак, для совершения процесса понадобиться инструментарий, какой именно: комплект ксенона (выбор данного изделия расписан ниже), дрель, сверла, лобзик. Всё собрано? Тогда приступаем непосредственно к рассмотрению последовательного процесса установки ксеноновых противотуманных фар на ВАЗ-2114:

  1. Сначала необходимо демонтировать передний бампер.

    Для удобства проводимых работ, снимаем передний бампер

  2. Теперь, очищаем его от грязи, пыли и прочих предметов. Лучше всего помыть его и вычистить.
  3. Выполняем разметку под будущие противотуманные фары.
  4. С помощью дрели и лобзика вырезаем отверстия под установку противотуманных фар.

    Прорезаем и шлифуем отверстия под будущие противотуманные фары

  5. При помощи напильника, наждака и других шлифовальных приборов обрабатываем края.
  6. В полученные отверстия, на болты, крепим противотуманные фары.

    Проводим установку фар на посадочные места

  7. Сами фары установлены, теперь необходимо закрепить блоки розжига ксенона.
  8. Делаем это в подкапотном пространстве, подальше от попадания воды.
  9. От блоков отходят провода с лампочками, которые необходимо установить блок-фары «противотуманок».

    Закрепляем блоки розжига ксенона на металлических брызговиках справа и слева

  10. Теперь, проводим подключение ПТФ и ксенона к электрической цепи.

    Схема подключения ПТФ к общей бортовой сети

  11. На последнем этапе проводиться тестирование на работоспособность.

Как рекомендует большинство автомобилистов и экспертов, установку ксенона необходимо доверять профессионала. Таким образом, если автомобилист не уверен, что способен сделать все сам и правильно, лучшим вариантом остается обратиться в автосервис или к автоэлектрику.

Выбор ксеноновых ламп на ВАЗ-2114

Когда процесс установки рассмотрен, стоит рассмотреть, что входит в комплект ксеноновых противотуманных фар и где его можно приобрести. Для начала, разберем, с чего состоит весь комплект ксенона в ПТФ:

  • Фары;
  • Лампочки;
  • Реле включения;
  • Комплект проводов;
  • Схема подключения;
  • Кнопка для включения/выключения ПТФ.

    Комплект ксенона для противотуманных фар

Где необходимо покупать

Теперь, когда понятно, с каких элементов состоит комплект, стоит поговорить о вариантах покупке:

Китайский ксенон, или?

Дешёвый китайский ксенон светит куда угодно, но только не на дорогу

Не стоит брать китайский вариант ксенона, лучше немного добавить и купить, пусть дешевый, но качественный брендированный товар.

На него, как правило, имеется гарантия, а качество заверяется сертификатами. Но, как показывает практика, Китай Китаю рознь и попадаются довольно неплохие и качественные детали даже китайского производства.

Установить ксеноновые противотуманные фары ВАЗ-2114 достаточно легко и просто. Более сложной задачей остается выбор изделия, поскольку рынок автомобильных запасных частей насыщен ими, а поэтому можно найти наиболее подходящий вариант для любого автомобилиста.

Схема подключения ПТФ

Но иногда случается так, что ПТФ отказываются включаться, причем не работать может как одна, так и обе фары. Причин того, почему не горят противотуманки на ваз 2114, может быть большое множество, но главная из них — появление окислов или коррозии в важных местах электрической цепи, идущей к фарам.

Перед тем, как рассмотреть все возможные причины более подробно, следует ознакомиться с принципиальной схемой подключения противотуманных фар к бортовой электросистеме автомобиля.

Выглядит она следующим образом:

На ней присутствуют следующие обозначения:

  • прямоугольники розового цвета 10А — 10-ти амперные предохранители;
  • Ф1 и Ф2 — противотуманные фары;
  • значок заземления — подключение к массе;
  • +12V — выход на «+» клемму аккумуляторной батареи.

Схема подключения

Теперь займемся подключением ПТФ. Для этого нам понадобится установочный комплект. Лучше использовать «родной» для ВАЗ 2114, в который входят:

  • электромагнитное реле;
  • кнопка включения ПТФ;
  • монтажные провода с колодками.

Схемой будем пользоваться той, что идет с комплектом и нанесена прямо на упаковку.

Схема подключения ПТФ на ВАЗ 2114

На схеме цифрами обозначены:

  1. Противотуманные фары.
  2. Монтажный блок.
  3. Реле включения противотуманных фар.
  4. Выключатель противотуманных фар.

Точки «А» и «С» мы подключим к “плюсу” источника питания, «В» – к питанию освещения панели приборов. Схему электропроводки ВАЗ 2114 мы сейчас рассматривать не будем, поскольку во всех модификациях ВАЗ 2114 есть вся необходимая проводка, колодки и даже места под предохранители в монтажном блоке:

Схема довольно простая, и собрать ее может практически каждый владелец ВАЗ 2114. Прежде всего лезем под бампер и подключаем провода из комплекта к лампам ПТФ. Один из проводов питания каждой ПТФ протягиваем в моторный отсек – именно там находится монтажный блок.

Сделать это можно через отверстия, сквозь которые проходят жгуты питания фар головного света. Второй провод каждой фары подключаем к кузову автомобиля, используя для этого винты крепления фар головного света.

Теперь реле. Находим в комплекте жгут из четырех проводов. На одном его конце колодка под реле, на другом – ножевые контакты, которые мы установим в колодку монтажного блока.

Выбираем место установки реле и подходящий для этого болт – креплений в моторном отсеке много. Отворачиваем болт и зажимаем под него реле. Заодно под этот же болт зажимаем провод жгута, идущий с 86-го контакта реле.

Теперь разберемся, как подключить кнопку включения противотуманных фар. Как уже отмечалось выше, все необходимые провода и разъемы уже установлены. Нужно просто их найти. Справа от водителя находим решетку динамика и за ней видим два свободных разъема. Один служит для управления реле включения ПТФ, второй отвечает за подсветку кнопки.

Выдавливаем изнутри заглушку, находящуюся на отливе выше динамика, пропускаем туда колодки. Подключаем к ним кнопку, вставляем ее в гнездо и защелкиваем.

Теперь монтажный блок. Чтобы добраться до колодок Ш7 и Ш8, придется блок снять. Вооружаемся торцевым ключом и отворачиваем две гайки, расположенные по бокам блока. Места, где они находятся, на фото ниже отмечены стрелками.

Аккуратно приподнимаем монтажный блок, переворачиваем его, насколько хватит проводов и выдергиваем из гнезд колодки Ш7 и Ш8.

Местоположение и нумерация колодок обозначены на рисунке ниже.

Вставляем ножевые клеммы от ПТФ и реле в колодки согласно монтажной схеме (см. рисунок выше). Вставляем колодки в гнезда, устанавливаем монтажный блок на место, фиксируем гайками. Осталось проверить наличие предохранителей F8 и F9 – именно они отвечают за питание противотуманных фар. Если их нет (а, скорее всего, их нет), устанавливаем номиналом 10 А.

Осталось отрегулировать наши противотуманные фары так, чтобы они не слепили встречных водителей.

Сделать это можно по методике, описанной в статье «Как установить противотуманные фары на Газель Бизнес». Единственное отличие будет состоять лишь в том, что регулировочный винт находится немного в другом месте, нежели в фарах Киржач, используемых в Газели.

Место расположения регулировочного винта ПТФ на ВАЗ 2114

Схема подключения

Теперь займемся подключением ПТФ. Для этого нам понадобится установочный комплект. Лучше использовать «родной» для ВАЗ 2114, в который входят:

  • электромагнитное реле;
  • кнопка включения ПТФ;
  • монтажные провода с колодками.

Установочный комплект для подключения противотуманных фар для ВАЗ 2114

Схемой будем пользоваться той, что идет с комплектом и нанесена прямо на упаковку.

Схема подключения ПТФ на ВАЗ 2114

На схеме цифрами обозначены:

  1. Противотуманные фары.
  2. Монтажный блок.
  3. Реле включения противотуманных фар.
  4. Выключатель противотуманных фар.

Точки «А» и «С» мы подключим к “плюсу” источника питания, «В» – к питанию освещения панели приборов. Схему электропроводки ВАЗ 2114 мы сейчас рассматривать не будем, поскольку во всех модификациях ВАЗ 2114 есть вся необходимая проводка, колодки и даже места под предохранители в монтажном блоке:

Монтажная схема подключения ПТФ в ВАЗ 2114 (вид колодок монтажного блока со стороны проводов)

Схема довольно простая, и собрать ее может практически каждый владелец ВАЗ 2114. Прежде всего лезем под бампер и подключаем провода из комплекта к лампам ПТФ. Один из проводов питания каждой ПТФ протягиваем в моторный отсек – именно там находится монтажный блок.

Монтажный блок на ВАЗ 2114 находится в моторном отсеке сразу за лобовым стеклом напротив водителя (защитная крышка снята)

Сделать это можно через отверстия, сквозь которые проходят жгуты питания фар головного света. Второй провод каждой фары подключаем к кузову автомобиля, используя для этого винты крепления фар головного света.

Подключение проводов к ПТФ

Теперь реле. Находим в комплекте жгут из четырех проводов. На одном его конце колодка под реле, на другом – ножевые контакты, которые мы установим в колодку монтажного блока.

Жгут питания реле включения ПТФ

Выбираем место установки реле и подходящий для этого болт – креплений в моторном отсеке много. Отворачиваем болт и зажимаем под него реле. Заодно под этот же болт зажимаем провод жгута, идущий с 86-го контакта реле.

Крепление реле включения противотуманных фар на ВАЗ 2114

Теперь разберемся, как подключить кнопку включения противотуманных фар. Как уже отмечалось выше, все необходимые провода и разъемы уже установлены. Нужно просто их найти. Справа от водителя находим решетку динамика и за ней видим два свободных разъема. Один служит для управления реле включения ПТФ, второй отвечает за подсветку кнопки.

Выдавливаем изнутри заглушку, находящуюся на отливе выше динамика, пропускаем туда колодки. Подключаем к ним кнопку, вставляем ее в гнездо и защелкиваем.

Установка кнопки включения противотуманных фар на ВАЗ 2114

Теперь монтажный блок. Чтобы добраться до колодок Ш7 и Ш8, придется блок снять. Вооружаемся торцевым ключом и отворачиваем две гайки, расположенные по бокам блока. Места, где они находятся, на фото ниже отмечены стрелками.

Снятие монтажного блока на ВАЗ 2114 (крепежные гайки отвернуты, блок приподнят)

Аккуратно приподнимаем монтажный блок, переворачиваем его, насколько хватит проводов и выдергиваем из гнезд колодки Ш7 и Ш8.

Снятие колодок для подключения реле и ПТФ (колодка Ш5 снята для удобства)

Местоположение и нумерация колодок обозначены на рисунке ниже.

Нумерация колодок монтажного блока ВАЗ 2114

Вставляем ножевые клеммы от ПТФ и реле в колодки согласно монтажной схеме (см. рисунок выше). Вставляем колодки в гнезда, устанавливаем монтажный блок на место, фиксируем гайками. Осталось проверить наличие предохранителей F8 и F9 – именно они отвечают за питание противотуманных фар. Если их нет (а, скорее всего, их нет), устанавливаем номиналом 10 А.

Место расположения предохранителей в монтажном блоке на ВАЗ 2114

Осталось отрегулировать наши противотуманные фары так, чтобы они не слепили встречных водителей.

Сделать это можно по методике, описанной в статье «Как установить противотуманные фары на Газель Бизнес». Единственное отличие будет состоять лишь в том, что регулировочный винт находится немного в другом месте, нежели в фарах Киржач, используемых в Газели.

Место расположения регулировочного винта ПТФ на ВАЗ 2114

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

Клавишу включения ПТФ располагают, как правило, вместо одной из заглушек, расположенных на торпеде

Реле закрепляют возле монтажного блока, для чего необходимо открутить две гайки крепления

К монтажному блоку прокладывают жгут проводов с четырьмя контактами, который идёт в комплекте

Схема включения противотуманных фар: 1 — противотуманные фары; 2 — реле включения противотуманных фар; 3 — монтажный блок; 4 — выключатель противотуманных фар с контрольной лампой включения (слева) и лампой подсветки (справа); 5 — переключатель наружного освещения (фрагмент); А — к источникам питания; В — к регулятору освещения приборов

Крепление «массы» выполняют к фарам головного света, плюсовые провода подводят ко 2 и 3 контакту колодки №8

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Подключение ПТФ и клавиши управления

Схема подключения, которая идет в комплекте, несложная и разобраться в ней легко.

Схема подключения противотуманок

Вначале врезаем проводку данных осветительных приборов в монтажный блок, установленный под капотом, возле лобового стекла справа. Для этого откручиваем болты крепления этого блока и приподнимаем его, чтобы получить доступ к колодкам, с обозначением Ш7 и Ш8.

В этих колодках предусмотрено подключение туманок, хоть штатно они и не устанавливаются. В них подключается проводка от самих фар, а также от реле, идущего в комплекте. Все это нужно правильно подключить, и схема такова:

  • Провод, выходящий от вывода «87», является массой и подключаем его к корпусу авто.
  • Вывод «85» ведет на колодку Ш7 (подключается в разъем 17).
  • Выводы «30» и «86» подключаются к колодке Ш8 (вывод «30» — к разъему 8, а «86» — к разъему 1).

От установленных фар «плюсовой» провод прокладываем через все подкапотное пространство, поскольку они подключаются к колодке Ш8, но только эти провода вставляются в разъемы 2 и 3.

Затем колодки подключаем к монтажному блоку, сам блок устанавливаем на место, подбираем место для монтажа реле ПТФ недалеко от монтажного блока.

Схема подключения управления противотуманок тоже простая – в комплекте есть кнопка, которую устанавливаем в посадочное место на панели.

Завод предусмотрел возможность подключения этих фар, поэтому под панелью имеется колодка управления. Чтобы все заработало, следует снять панель, найти требуемую колодку и подсоединить ее к кнопке. После панель ставится на место.

Для проверки работоспособности включаем габаритные огни на авто, а затем – ПТФ. При отключении габаритов, даже при нажатой клавише включения туманок, они должны гаснуть.

Установка данного светооборудования на ВАЗ 2114 при правильном подходе не должна занять много времени. Зато наличие работающих ПТФ на авто значительно улучшит освещаемость дороги в темное время суток.

Ранее мы говорили, что противотуманные фары на ВАЗ-2114 и на других «Самарах» с завода устанавливаются только в «люксовых» версиях. А без ПТФ ездить весьма не комфортно, т. к. головной свет у «Самары» очень слабый — хуже, чем на «девятке». Именно поэтому многие автовладельцы задаются вопросом, как самостоятельно установить противотуманки?

По факту весь процесс очень прост, но требует времени. Даже можно обойтись старым бампером без отверстий под ПТФ — вырезать лобзиком и поставить «очки».

Как можно установить ПТФ на ВАЗ 2113, 2114, 2115

Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец авто, опираясь на собственные возможности, предпочтения и пожелания. Основных способов установки ПТФ три:

  1. Приобретение бампера с предустановленными противотуманными фарами. Подобные детали в широком разнообразии представлены в тюнинг-ателье, где их можно приобрести и сразу установить. Регулировкой и подключением занимаются специалисты сервиса. Недостаток этого способа — слишком высокая стоимость работ.

  2. Покупка бампера с отверстиями под фары. Приобретается модель бампера с отверстиями под «противотуманки» и сам комплект фар. В этом случае производится только установка ПТФ и монтаж бампера.

  3. Приобретение комплекта из «противотуманок» и облицовочных элементов. Самый популярный и простой способ — монтаж выполняется легко и быстро, не требует крупных затрат как в финансовом плане, так и в отношении трудозатрат.

Как установить и подключить ПТФ?

Установка и подключение проводится в 3 этапа:

  1. Устанавливаем ПТФ в бампер.
  2. Подключаем проводку к монтажному блоку через реле.
  3. Устанавливаем кнопку в панели.

Схема подключения

Ну, я думаю, здесь все понятно! Однако схема указана не полностью: не обозначена масса самих ПТФ на кузов, которую нужно сделать в обязательном порядке. Крепить ее нужно в надежное место, естественно на металл! Перед креплением обязательно зачистите металл от грязи и хорошо затяните массу, чтобы не было просадок в напряжении. Иначе ПТФ будут гореть тускло, неравномерно.

Установка в бампер

Как писалось выше, есть два варианта — либо ставить новый бампер с готовыми вырезами под ПТФ, либо резать лобзиком самому. Для этого снимаем элемент, размечаем посадочные отверстия, режем.

Далее устанавливаем «очки» — закрывают вырез с внешней стороны бампера, состоят из двух частей:

  1. Декоративная — внешняя.
  2. Внутренняя — крепит очки к бамперу при помощи боковых защелок и держит ПТФ. (Как снять бампер?)

Подключение проводки к блоку через реле

  1. Первым делом открываем капот, находим необходимый блок и откручиваем по бокам два его крепления к кузову, снимаем крышку.
  2. Снизу монтажного блока отстегиваем две крайние колодки проводов с маркировкой «7» и «8».
  3. Берем установочный комплект: надеваем на реле провода из комплекта.
  4. Другие их концы добавляем в колодку проводов «7» и «8» согласно схеме.
  5. Обратно втыкаем колодки в монтажный блок и крепим его обратно на родное место
  6. Далее, прикрепляем реле к кузову автомобиля в любое понравившееся место: например, рядом с тем же блоком.
  7. Проводим длинные провода от колодок монтажного блока (которые мы уже установили) до противотуманок и подсоединяем их. Также крепим массу ПТФ к кузову авто.

Установка кнопки в панели

Чтобы установить кнопку, которая идет в комплекте монтажного набора, вам нужно будет частично разобрать переднюю панель.

К счастью, что завод предусмотрительно установил проводку для ПТФ во все комплектации «Самар», поэтому нам остается снять центральную консоль и найти в проводке колодку для подключения кнопки.

Чтобы разобрать панель, воспользуйтесь статьей: Как снять панель приборов и снимите только консоль.

Далее найдите колодку проводов, установите кнопку и соберите панель.

После чего необходимо проверить фары на работоспособность.

Не забывайте, что они срабатывают только после включения габаритных огней!

После установки ПТФ нужно будет настроить и отрегулировать!

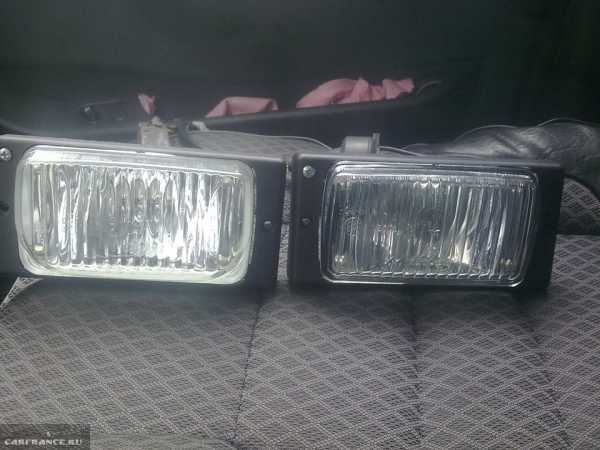

Противотуманные фары или просто ПТФ являются важным элементом системы освещения для автомобиля. Увы, не все производители оснащают свои машины этими устройствами. АвтоВАЗ с его моделью 2114 исключением не является. ПТФ для четырнадцатой доступны только за доплату и в самой дорогой комплектации.

Далеко не все видят смысл в покупке максимально укомплектованной версии лишь для того, чтобы получить ПТФ. Отличное решение — самостоятельная установка противотуманок.

Красиво и эффективно

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
