Назначение
Промежуточное или вспомогательное реле – это устройство, которое используется для контроля работы различных станков, комплексов и т. д., и позволяет обеспечить контроль сразу нескольких электрических цепей. К примеру, при помощи одного контакта осуществляется запуск станка, а другим производится выключение иного электрического устройства.
Фото — модульный ELF
Назначение реле промежуточного типа:
- Для замыкания или размыкания отдельных и независимых друг от друга цепей;
- Для замедления защитной реакции при необходимых высоких нагрузках;
- С целью контроля основного устройства в условиях высокого напряжения.
Фото — схема
Конструкция устройства может варьироваться в зависимости от его назначения и производителя (Omron, VDC, CAD, РЭП15). Рассмотрим самый простой вариант. Стандартное двухпозиционное вспомогательное реле состоит из электромагнитной катушки, оснащенной сердечником. К ней подключается постоянный или переменный ток нагрузки в зависимости от рабочей сети. Когда в катушке появляется напряжение, происходит замыкание рабочих подвижных контактов с неподвижными. Они установлены на корпусе над колодкой. Катушка управляет ими – они могут изменять свое положение и от этого может изменяться принцип питания.
Фото — конструкция OMRON
Главное назначение промежуточного реле – расцеплять и размножать отдельные контакты цепей. К примеру, если к нему подключить стандартный трехфазный электродвигатель, то произойдет следующее замыкание контактов:
- Пуск. Включится сигнализация;
- Сработает пускатель;
- Замкнется последняя пара контактов и заведется двигатель.
В большинстве случаев, также промежуточное реле времени и контроля разрывает реверс двигателя, чем препятствует резкое выключение мотора
Важно понимать, что промежуточное электромагнитное реле может быть оснащенным несколькими группами контактов управления. Их количество зависит от назначения конкретного устройства. Чтобы было легче распознавать различные типы устройства, используется специальное буквенно-циферное обозначение, рассмотрим его на примере популярного ПЭ:
Чтобы было легче распознавать различные типы устройства, используется специальное буквенно-циферное обозначение, рассмотрим его на примере популярного ПЭ:
ПЭ46-1
- П – промежуточное;
- Э – Электромагнитного типа;
- 46 – номер серии;
- 1 – импульсный;
Если после этого продолжается маркировка, то она означает: количество рабочих замыкающих контактов и климатическое исполнение отдельно взятого устройства. Очень часто производитель опускает в описании эти моменты, но они обязательно должны значиться в сертификате качества и паспорте.
Фото — рп-21
Видео: реле серии TR20
Это интересно: Пакетный выключатель — устройство, назначение, принцип работы
О предназначении изделия
Такой вид коммутатора является вспомогательным объектом в электроцепи. Многофункциональность образцов позволяет применять их в автоматизированных, защитных и регулировочных схемах.
Используется в случаях, когда есть надобность в синхронном замыкании или размыкании нескольких автономных электросхем, иными словами – размножение токоведущих каналов.
Схема подключения аварийной кнопки автомобиля: посредством одной контактной линии электромагнитного реле можно осуществить выключение переключателя, а второй – воспроизвести в блоке сигнализации звуковое оповещение
Контактор может быть использован и в качестве регулятора более мощного реле, благодаря которому осуществляется коммутация цепи с высоким напряжением.
Возьмем, к примеру, такую ситуацию: есть необходимость подачи тока на катушку индуктивности выключателя, где максимальное моментальное значение электроведущей силы при включении — 63 А.
Однако выполнить такую задачу, используя один электромагнитный аппарат, не представляется возможным.
Поэтому изначально необходимо подать питание на катушку сердечника разделительного устройства, использующего собственные связи, включить контактор с большей мощностью, на который и будет возложена задача коммутации большей силы электроэнергии.
Также деталь можно использовать для создания искусственной задержки действия реле защиты или, как говорят, для формирования выдержки времени.
При эксплуатации промежуточных реле берутся во внимание следующие аспекты:
- обслуживающему персоналу необходимо тщательно следить за состоянием промежуточного реле: ежедневно визуально оценивать внешний вид устройства, удалять имеющиеся загрязнения, проверять и очищать контактные соединения. При обнаружении механических повреждений нужно обращаться за помощью к специалистам;
- диапазон рабочих температур, степень влажности и запыленности должны соответствовать требованиям, обозначенным в рекомендациях по эксплуатации промежуточного реле. В противном случае велика вероятность его некорректной работы или преждевременного выхода из строя;
- если промежуточное реле используется в промышленных условиях, оно должно оснащаться специальными колодками, предназначенными для установки на ДИН-рейку.
Спрос потребителей на реле различных производителей
Производителей реле большое количество, среди отечественных часто используется продукция ФГУП «НПП «СТАРТ» в Великом Новгороде, реле РЭП-26 004. РЭП-26 002, РЭП-26 003.
РП-21М, РП-21МН производятся на московском заводе МПО «Электротехника» и в Чебоксарах ООО «ПКФ Опытный завод энергооборудования» г.Чебоксары. Это продукция пользуется хорошим спросом и даже подделывается китайскими конкурентами.
С правой стороны вариант китайской подделки
Профессионалы рекомендуют использовать импортные модели от производителей
ABB, Schneider Finder, Siemens, Electric , Relрol.
Износостойкость контактов этих изделий намного выше, сбои в системе управления сложного оборудования могут привести к остановке производства и дорогостоящему ремонту. Поэтому рациональнее использовать более дорогие реле, но надежные.
Обозначение на корпусе
На каждом устройстве имеется цифробуквенная маркировка. Она сообщает специалисту следующую информацию:
- Номинальное напряжение управляющей катушки. Бывает постоянного тока или переменного.
- Мощность устройства. Указывают редко.
- Диапазон рабочих напряжений управляемых контактов. Может отличаться для разных цепей.
- Производственная информация. Тип прибора (РП), год выпуска, производитель.
- Схема включения контактов. У некоторых моделей устройств по 20-30 выводов. Их назначение указано на корпусе. Нет нужды бегать искать обозначение на схеме в технической документации.
Выше был рассмотрен пример использования РПУ-21. В данном случае аббревиатура означает следующее:
- Р — реле;
- П — промежуточное;
- У — универсальное;
- 21 — номер серии.
Техника безопасности при эксплуатации
Существует перечень некоторых мероприятий, которые должны быть проведены для правильного и безопасного функционирования устройства.
Рассмотрим список этих нюансов:
- Персонал, который обслуживает реле должен внимательно проверять работоспособность устройство и состояние, в котором оно находится.
- Должна проводится периодическая очистка контактных соединений от загрязнений.
- Нужно немедленно извлекать устройство из сети при выявлении повреждения.
- Необходимо соблюдать эксплуатационные требования к температуре, условиям работы и других.
- При возникновении неполадок следует обращаться к специалистам.
Контакты реле.
В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые
(замыкающие),нормально замкнутые (размыкающие) илиперекидные .
3.1. Нормально разомкнутые контакты.
Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты
. При подаче напряжения реле срабатывает и его контактызамыкаются , замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.
3.2. Нормально замкнутые контакты.
Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты
. При подаче напряжения реле срабатывает и его контактыразмыкаются , размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.
3.3. Перекидные контакты.
У перекидных контактов при обесточенной катушке средний
контакт, закрепленный на якоре, являетсяобщим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.
Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.
К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.
В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью
, а место перехода тока из одной контактной поверхности в другую называетсяэлектрическим контактом .
Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому общая площадь соприкосновения
будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.
В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта
. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.
В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.
Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды
, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.
В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.
Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.
Подключение промежуточного реле в схемы с нагрузкой различного назначения
В первую очередь проверяется работоспособность реле, для этого подключают контакты катушки ( 13 и 14) к источнику питания, при этом слышен характерный щелчок переключения контактов.
На данной схеме контактора показано положение при отсутствии питания на катушке.
При подаче напряжения 220, 24 или 12в контакты 9 – 10 – 11 – 12 замкнутся на соответствующие пары 5 – 6 – 7 – 8.
В данной схеме подключения реле исполняет роль контактора распределяющего подачу питания на элементы нагрузки.
- Нейтральный провод напрямую подключен к одному из контактов катушки;
- Фаза подключается через нормально замкнутую кнопку «Стоп», работающую на размыкание цепи;
- Последовательно кнопки «Стоп» включается кнопка пуск, разомкнутая в нормальном состоянии и работающая на замыкание цепи;
- Второй контакт кнопки пуск подключается к фазе;
- Фазы подключаются к нормально разомкнутым контактам;
- Нагрузка к нормально замкнутым контактам;
- Один из контактов выхода к нагрузки подключается между кнопкой пуск и стоп, после пуска схема обеспечит постоянную подачу напряжения на катушку, контакты будут замкнуты. Отключение реле и нагрузки произойдет при разрыве цепи кнопкой «Стоп».
В качестве нагрузки могут быть самые разные электромеханические элементы, для подключения нагрузки большой мощности промежуточные реле управляют работой магнитного пускателя с контактами способными пропускать большие токи. Промежуточные реле может управляться датчиками, освещенности, терморегулятором или датчиком движения в зависимости от функционального назначения схемы.
Схема управления электро-нагревающей системой через термостат и магнитный пускатель
Принцип работы этой схемы аналогичен предыдущей. Только пуск осуществляется автоматически термостатом, питание подается на катушку магнитного пускателя, после чего подключаются обогревательные элементы.
Принцип работы реле давления
Название реле определено его предназначением — управление поршневым компрессором для поддержания в ресивере требуемой рабочей силы атмосферного давления. Нечасто его можно встретить на винтовом типе устройства, отвечающего за сжатие и подачу воздуха.
Учитываю величину силы прессинга в пневмоавтоматике, прибор воздействует на линию напряжения, замыкая или размыкая ее. Таким образом, недостаточное давление в компрессоре запускает мотор, в момент достижения необходимо уровня – отключает.
Такой стандартный принцип функционирования, основанный на подсоединении в цепь нормального замкнутого контура, задействован для управления двигателем.
В конструкции всех эжекторов есть баллон, содержащий воздух, в котором определенное давление. Его понижение требует включения двигателя для пополнения запаса. Если ситуация обратная и фиксируется избыток – подача прекращается, чтобы емкость не лопнула. Этими процессами управляет прессостат
Также представлены модификации с противоположным алгоритмом работы: достигая минимальных значений в схеме компрессии, прессостат выключает электромотор, при максимальных — активизирует. Здесь система задействуется в нормально разомкнутом контуре.
В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.
В процессе функционирования соизмеряются показатели, формирующиеся в результате упругой силы растяжения или сжатия пружин и натиска прессованной устройством атмосферы. Любые изменения автоматически активируют действие спирали и релейный блок подключает или отключает линию питания электричества.
Однако стоит учитывать, что устройством обзорной модели не предусмотрено регуляционное влияние. Исключительно воздействие на двигатель. При этом у пользователя есть возможность устанавливать пиковое значение, при достижении которого сработает пружина.
Основные функции
Основная функция промежуточных реле — размножение контактов в цепях управления. Например, в цепи управления электродвигателем водяного насоса это реле имеет следующие функции — после нажатия кнопки «Пуск», одна пара замыкающих контактов замкнёт цепь сигнализации, показывающей оператору работу насоса, другая пара замкнёт цепь питания катушки магнитного пускателя, контактор пускателя сработает и запустит двигатель насоса. При этом пара размыкающих контактов разомкнёт цепь реверсивной работы электродвигателя, что предостережёт силовую схему от замыкания.
Кроме этого, промежуточные реле могут применяться в электрических схемах для усиления управляющих сигналов. Так, например, в схеме электрической нагревательной установки на вход промежуточного реле подается сигнал с прибора теплового контроля, а уже своими контактами реле коммутирует катушку магнитного пускателя, который управляет подачей напряжения на нагревательные элементы печи. Слабый сигнал с прибора теплового контроля не смог бы включить катушку пускателя. Что бы схема работала сигнал усиливают через промежуточное реле, т.е. реле срабатывает от сравнительно слабого тока, но включает электрические цепи по которым проходит значительно больший ток.
По сути само реле представляет собой миниатюрный электромагнитный пускатель, но полноценно не может заменить его в виду небольших коммутируемых токов. Проще говоря длительно допустимый ток контактных групп обычно не превышает 10А. Чего с избытком хватает для цепей управления. Четкость срабатывания реле обеспечивает отключающая пружина.
Устройство
Данные аппараты бывают всевозможных типов и размеров. От миниатюрных реле на два контакта, до нескольких десятков в реле-повторителе. Во всех их конструктивный принцип одинаков. Устройство промежуточного реле представлено электромагнитной катушкой управления, магнитопроводом, пружинным механизмом и группой контактов. Подробно узнать о конструкции аппарата вы можете, просмотрев картинку ниже:
Промышленность выпускает широкий спектр устройств на разнообразное управляющее напряжение от 5 вольт и до 220. Они могут быть рассчитаны на переменное «АС» напряжение и постоянное «DC».
Внешне они ни чем, практически, не отличаются. Разница только в конструкции магнитопровода. Для переменного тока он набран из группы пластин, а постоянного тока цельный. Это сделано для уменьшения потерь на нагрев в магнитопроводе при прохождении переменного тока.
Что касается технических характеристик устройств, для каждого типа они разные. К примеру, для серии RE они будут иметь вид:
Для промышленных целей, изготавливаются колодки для промежуточных реле с установкой на DIN рейку. Реле и колодки для них также выпускаются с широким спектром видов разъемов. Это сделано для удобства эксплуатации в пределах одного устройства, когда присутствуют модели разного напряжения, и по невнимательности не произошла замена одного типа на другой.
КЛАССИФИКАЦИЯ ПРОМЕЖУТОЧНЫХ РЕЛЕ
| Тип реле 2 | Напряжениепитания, В | Коммут. ток, А | Коммут.напряжение, В | Кол-во контактовзамык./разм./перекл. | ||
| пост. тока | перем. тока | пост. тока | перем. тока | |||
| ПЭ-37 | 12. 220 | 12. 380 | 0,025. 6 | 12. 220 | 12. 440 | 2. 8/0. 4/- |
| ПЭ-38 | 10. 80 | — | 0,01. 6 | 12. 220 | 12. 380 | 1. 2/1/2 |
| ПЭ-39 | 12. 48 | — | 0,02. 8 | 12. 220 | 6. 380 | 2/-/- |
| РЭП-20 | 12. 220 | 12. 440 | 0,01. 6 | 12. 220 | 12. 440 | 2. 8/0. 4/- |
| РЭП-15 | 12. 220 | 12. 415 | 0,01. 6 | 12. 220 | 12. 660 | 2. 8/0. 4/- |
| РП-8 | 24. 220 | — | 0,01. 2 | 24. 250 | 24. 250 | 7 / 7 / – |
| РП-9 | — | 100. 220 | 0,01. 2 | 24. 250 | 24. 250 | 7 / 7 / – |
| РП-11 | 24. 220 | — | 0,01. 2 | 24. 250 | 24. 250 | 01.01.02 |
| РП-12 | — | 100. 220 | 0,01. 2 | 24. 250 | 24. 250 | 01.01.02 |
| РП-16 | 12. 220 | 100. 220 | 0,05. 5 | 24. 220 | 100. 220 | 4/3/- |
| РП-23 | 24. 220 | — | 0,01. 5 | 24. 250 | 24. 250 | 4/1/- |
| РП-25 | — | 100. 220 | 0,01. 5 | 24. 250 | 24. 250 | 4/1/- |
| РП-250 | 24. 220 | — | 0,01. 5 | 24. 250 | 24. 250 | 5/-/- или 4/1/- |
| РП-21 | 6. 110 | 12. 240 | 0,01. 6 | 12. 220 | 12. 380 | 0. 4/0. 2/0. 4 |
| РЭ-16 | 24. 220 | 110. 220 | 0,01. 16 | 0. 440 | 0. 660 | 1. 4/0. 2/- |
| РПУ-2 | 12. 220 | 12. 415 | 0,01. 6 | 12. 220 | 12. 380 | 2. 8/2. 8/0. 4 |
| РПУ-3М | 24. 220 | — | 0,05. 10 | 24. 440 | 24. 660 | 5/3/- |
| РЭВ-822 | 24. 220 | — | — | — | — | 1/1/- |
| РЭВ-826 | 24. 220 | — | — | — | — | 2/2/- |
В промышленности применяется несколько видов этого оборудования. Промежуточные реле классифицируются на группы:
Промежуточные реле также классифицируются по принципу действия. Они подразделяются:
- на электромагнитные;
- полупроводниковые;
- индукционные;
- магнитоэлектрические;
- поляризационные.
Электромагнитные реле появились самыми первыми. Их принцип работы идентичен воздействию электромагнита на стрелку компаса. В их конструкции предусмотрен подвижный элемент — стержень из ферромагнитного материала. Под воздействием создаваемого катушкой электромагнитного поля он перемещается и замыкает (размыкает) контакты.
Полупроводниковые реле в настоящее время являются самыми популярными. Они созданы на основе полупроводниковых транзисторов и тиристоров. В конструкции отсутствуют подвижные контактные группы, что повышает их надежность.
Индукционные реле работают по принципу асинхронных электродвигателей. В их замкнутой вторичной цепи индуцируется электрический ток от поля, создаваемого первичной обмоткой. Последняя подключена к внешней электросети.
Магнитоэлектрические реле работают по принципу электромагнита, зафиксированного неподвижно. В создаваемом им поле вращается якорь с обмоткой, который замыкает контакты.
Принцип действия поляризационных реле идентичен с электромагнитными аналогами. Отличие заключается в необходимости соблюдения полярности при подключении проводников.
Промежуточные реле также классифицируются по роду подаваемого на катушку электротока, который бывает постоянным или переменным. Визуально одно устройство ничем не отличается от другого. Разница — в материале сердечника катушки. Для переменного тока он собирается из пластин электротехнической стали, а для постоянного он — цельнометаллический.
Основные виды ЭМР
Реле ЭМР принято классифицировать по нескольким параметрам. Исходя из особенностей конструкции, разделяют контактные и бесконтактные устройства. В первом случае речь идёт об устройствах, которые при срабатывании воздействуют контактной группой на силовую цепь, обеспечивая соединение или разрыв в ней. Во втором — аналогичный результат достигается изменением одного из параметров (напряжения, силы тока, ёмкости, сопротивления).
В зависимости от способа присоединения оборудование разделяют на следующие виды.
- Первичное (устройство подключается непосредственно в цепи управления).
- Вторичное, предусматривающее необходимость присоединения к сети через измерительный трансформатор тока.
- Промежуточное, работающее от исполнительных органов других релейных устройств. Такой принцип действия позволяет обеспечить размножение сигнала или его усиление.
В зависимости от вида напряжения на входе выпускаются устройства постоянного и переменного тока. Первый вариант в свою очередь можно разделить на поляризованные и нейтральные. Его ключевое отличие заключается в чувствительности устройства к полярности источника питания (в зависимости от этого якорь меняет направление движения якоря).
Среди недостатков оборудования постоянного тока выделяют сравнительно высокую стоимость и необходимость использования в комплексе с блоком питания. Подобных проблем при эксплуатации ЭМР переменного тока не возникает, но их существенным «минусом» станет вибрация во время работы и пониженная чувствительность.
Реле тока
Реле тока предназначено для контроля этого параметра в цепях электропотребителей. Возможно подключение устройства к силовым цепям или с использованием измерительного трансформатора. Передача данных в другие цепи выполняется путём подключения сопротивления.
Основным конструктивным отличием токового реле является конструкция катушки. Для неё используется толстый проводник, который обладает малым сопротивлением и наматывается на сердечник небольшим количеством витков. Для контроля заданных параметров предусмотрена автоматизированная система включения/отключения.
Реле времени
В большинстве случаев реле времени устанавливают при необходимости формирования каскадов пуска при подключении оборудования высокой мощности. Такой подход позволяет избежать резких скачков нагрузки в момент включения техники, превышающих допустимые значения. Задержка по времени обеспечивается за счёт дополнительного короткозамкнутого контура, роль которого выполняет надетая на сердечник медная гильза.
Принцип работы реле времени основан на «гашении» напряжённости электромагнитного поля за счёт наличия противоположно направленного тока. В итоге формируется задержка, величина которой может составлять 0.07–0.15 с. Регулировка выполняется пружиной якоря ЭМР. Тот же эффект наблюдается при выключении электропитания, но задержка может составлять 0.5–2 с.
Параметры и характеристики
Да, параметры и характеристики промежуточного реле имеют важное значение при его выборе и использовании. Рассмотрим подробнее основные параметры и характеристики промежуточного реле:
- Номинальное напряжение:
Номинальное напряжение — это максимальное напряжение, которое может быть применено к контактам реле без повреждения их изоляции. Обычно номинальное напряжение указывается на корпусе реле и может варьироваться в диапазоне от нескольких вольт до нескольких киловольт. - Номинальный ток:
Номинальный ток — это максимальный ток, который может переключаться контактами реле без их повреждения. Он также может быть указан на корпусе реле и может варьироваться в диапазоне от нескольких миллиампер до нескольких килоампер. - Количество контактов и их типы:
Количество контактов может быть различным и зависит от конкретной модели реле. Кроме того, контакты могут быть разных типов, например, нормально разомкнутые (NO), нормально замкнутые (NC) или перекидные (CO). - Время переключения:
Время переключения — это время, которое требуется для того, чтобы контакты реле переключились из одного положения в другое. Чем меньше время переключения, тем быстрее реле может реагировать на изменения входного сигнала. - Коэффициент передачи:
Коэффициент передачи — это отношение между входным и выходным сигналами реле. Он может быть разным для разных типов реле и влияет на точность и надежность работы системы. - Электрическая изоляция:
Электрическая изоляция — это важный параметр, который определяет степень разделения между входными и выходными контактами реле. Чем выше уровень изоляции, тем выше уровень безопасности и надежности работы системы.
Кроме того, есть и другие параметры, такие как механическая прочность, температурный диапазон работы, вибрационная и ударная стойкость и т.д. Все эти параметры должны быть учтены при выборе конкретной модели промежуточного реле для конкретного приложения.
Виды промежуточных реле

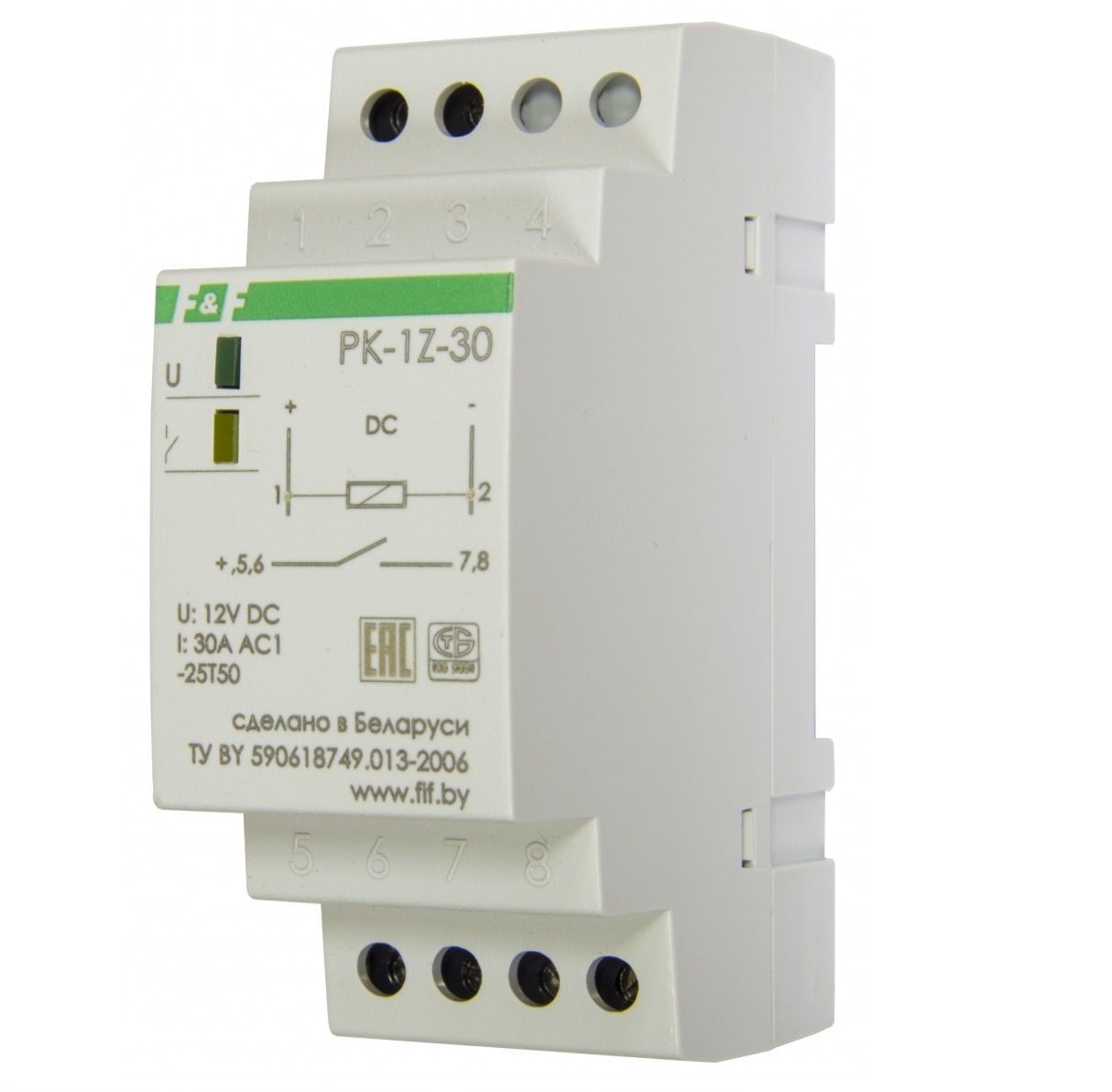

Промежуточное реле для DIN-рейки
По конструкции они делятся на электромагнитные промежуточные реле или механические и электронные устройства. Механические реле могут работать в разных условиях. Это прочные и надежные устройства, но недостаточно точные. Поэтому в схему чаще монтируют их аналоги — электронные реле на DIN-рейку. Реле также может быть установлено на плоской поверхности. Для этого защелки замков необходимо раздвинуть.
Устройства делятся на следующие категории в зависимости от их назначения.
- Комбинированные взаимозависимые единицы, работающие в группе.
- Логические устройства, работающие на микропроцессорах в схеме с цифровыми реле.
- Измерение с механизмом регулировки, запускаемым определенным уровнем сигнала.
По способу работы РП бывает прямым, который открывает или замыкает цепь напрямую, и непрямым, который работает вместе с другими устройствами. Они не размыкают цепь сразу после полученного сигнала.
Существуют устройства максимального типа переключения, когда срабатывание происходит в момент увеличения порогового значения параметра цепи. Минимальный тип срабатывает во время редукции.
По способу подключения к цепи именно первичка может быть подключена непосредственно к цепи. Вторичные устанавливаются через катушки индуктивности или конденсаторы.
Параметры изделий
РП разного типа имеют свой набор параметров в отношении технических характеристик. Необходимость в тех или иных данных возникает исходя из задач, предъявляемых прибору. Основные характеристики, ответственные за нормальную работу реле:
- чувствительность;
- ток (напряжение) срабатывания, отпускания, удержания;
- коэффициент запаса;
- рабочий ток;
- сопротивление обмотки;
- коммутационная способность;
- габариты;
- электрическая изоляция.
РП – важная и неотъемлемая составляющая большинства цепей в энергетике. Разнообразие моделей свидетельствует о том, что такой коммутационный прибор способен в полном объеме выполнять множество функций в любой схеме.
Выводы и полезное видео по теме
Принцип работы электромагнитного реле, где применяются, также рассмотрены основные показатели надежности приборов. Подробнее в видеоматериале:
Выбрав необходимую модель устройства, переходим к ее подключению и настройке. Основные нюансы описаны в представленном сюжете:
https://youtube.com/watch?v=d6BA3PFlwCU
Технологические разработки конструкций промежуточных реле всегда были направлены на уменьшение массы и габаритов, а также увеличения степени надежности и удобства монтажа приборов. В итоге небольшие контакторы стали размещать в герметичном кожухе, заполненным сжатым кислородом или с добавлением гелия.
За счет этого, внутренние элементы имеют больший эксплуатационный срок, бесперебойно выполняя все заложенные команды.
Расскажите о том, как выбирали промежуточное отключающее устройство для домашней электросети. Поделитесь собственными критериями выбора. Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы.
