Как правильно провести кабель сквозь стену

Вариант с гофрированным шлангом

Явным преимуществом этого подхода оказывается легкость замены кабелей, если они вдруг выйдут из строя. Необходимыми компонентами будут: сам гофрированный шланг, клипсы, которые будут его удерживать, распределяющие короба, электрический кабель, дюбели-гвозди (на них крепят клипсы), перфоратор и сверло к нему.

До начала всех работ обязательно оценивают, как расположены в помещении приборы, потребляющие ток

Продумывая конфигурацию системы, обращают внимание и на мощность каждого из целевых узлов. Диаметр гофры подбирается сообразно толщине устанавливаемых кабелей. Следующий этап работы состоит в присоединении гофры к стене, с последующим закрытием ее профильными каркасами

Следующий этап работы состоит в присоединении гофры к стене, с последующим закрытием ее профильными каркасами.

Чтобы облегчить крепление, стена покрывается отверстиями, с промежутком 300-400 мм. Именно в этих точках дюбель-гвоздями удобно пришпиливать клипсы. В процессе монтажа нужно следить, чтобы кабель нигде не провисал. При разметке будущей электросети прежде всего помечают точки, где встанут распределяющие коробки, розетки и переключатели. Когда известно, что потолок будет закрытым, целесообразно именно там протягивать разводку от одной коробки до другой.

Разводка по стенам проходит строго на 0,15-0,2 м ниже потолка, и на этой же линии ставят распределяющие коробки. Сами эти коробки следует внимательно подбирать — крышка должна соответствовать определенному уровню защиты, который предписан нормами для разветвления электропроводки в полых стенах.

Запуск кабеля в гофру начинают от коробов, как можно четче выдерживая вертикаль в сторону каждого из переключателей и светильников в комнате. Та же траектория должна применяться и при связывании распределителей с розетками.

Самым лучшим вариантом для прокладки в гипсокартоне специалисты признают несгораемый кабель серии ВВГнг. Он пригоден даже в деревянном доме. Целесообразно купить также особые подрозетники для гипсокартона и клеммные колодки, облегчающие стыковку проводов. Рекомендуется использовать дрель с фрезой калибром 6,5 см — как раз такой формат позволит надежно посадить подрозетники в штробы.

Вступление

В монтаже электропроводки квартиры и дома, не избежать работ по устройству прохода кабеля через стену. Посмотрим на нормативные требования к таким работам и практику их исполнения.

Но для начала заметим, что в данных работах, кроме, нормативного, есть организационный этап. Так как от работ подобного типа (демонтаж, штробление и т.п.) образуется много строительного мусора, вам заранее нужно продумать его утилизацию.

Для утилизации каменных отходов подобных работ, нужно арендовать специальные мусорные контейнера. Для утилизации проката черных и цветных металлов, разумно присмотреть компанию по скупке металлолома, например тут https://www.metallrutorg.ru/. Это будет не только удобно, но и выгодно.

Нормативы о проходе кабеля через стены

Как и положено, правильному электрику, сначала обращаемся к нормативным документам. Начинаем поиск информации с , правил устройства электроустановок. Скачать ПУЭ можно с сайта .

В ПУЭ издание 7, смотрим пункты от 2.1.56 вниз. Переводя официальный документ на бытовой язык, видим следующие правила похода проводов и кабелей электропроводки через стены:

При устройстве прохода, важно обеспечить сменяемость электропроводки в случае ремонта или замены (ПУЭ, п. 2.1.58).
Если проводка выполняется проводами, то проход проводов в стене должен быть защищён трубой, коробом, электротехнической гофрированной трубой.
проводка выполняется кабелем, то проход кабеля через стены сухих внутренних помещений, может быть устроен в виде проёма, без короба или трубы.
кабель проходит через стены внутренних помещений с разной влажностью или через стену с улицы в помещение, например, ввод электропитания в дом, то в ПУЭ нет строгих рекомендаций о защите кабеля в проходе стены трубой (гильзой)

Есть указание на необходимость заделать зазоры между кабелями проходом негорючими материалами, которые можно легко удалить при работах по замене кабеля. Нужно это для закрытия проникновения воды и влаги через проход.

Однако на практике проход кабеля через стену дома с улицы лучше защитить трубой (гильзой) прочно закрепленной к конструкции стены и проложенной с уклоном на улицу.

Во внутренних помещениях квартиры и дома, защитить проход кабеля через стену, обязательно только в деревянных домах, для усиления противопожарной безопасности.

Подведём первый итог

Если вам на практике нужно сделать проход кабеля через стену в квартире и доме, вам нужно:

Во-первых: По возможности, отказаться от использования проводов для электропроводки и проводить работы кабелями. Если этого сделать невозможно, например ретро проводка проводами на изоляторах, делать проход в стене через гильзу.

Во-вторых: Делайте проход кабеля через стену так, чтобы вам самому, было легко его заменить. Этого критерия будет достаточно для правильного прохода.

В-третьих: Устраивайте проход через стену разумно. Например, если вы делаете скрытую (не сменяемую) проводку, то нет никаких обоснований, использовать для прохода гильзу. Кроме случаев, если проход делается между двумя стенами имеющим воздушный зазор.

В-четвертых: все проходы кабеля с улицы защищайте от проникновения влаги. В квартире это кабели питания кондиционеров, в доме это ввод кабеля питания в дом или вывод кабеля к постройкам на участке.

Правила и техники монтажа

1. Выбор места прокладки кабеля

Перед началом монтажа необходимо определить место, где будет прокладываться кабель. Это должно быть место, где кабель будет защищен от внешних воздействий и не будет подвергаться излишнему нагреву. Также нужно учитывать пути прокладки кабеля в здании и избегать перекрытий и препятствий на пути прокладки.

2. Подготовка стен и отверстий

Перед прокладкой кабеля необходимо подготовить стены и отверстия для его прохода. Стены должны быть гладкими и чистыми, без препятствий на пути кабеля. Отверстия должны быть точными и соответствующими размерам кабеля, чтобы обеспечить его надежное прохождение без повреждений.

3. Использование специальных приспособлений

Для удобства прокладки кабеля можно использовать специальные приспособления, такие как электрические удлинители с крючками, которые позволяют закрепить кабель при проходе через стены. Такие приспособления облегчают процесс монтажа и обеспечивают более надежное крепление кабеля.

4. Правильная фиксация кабеля

При монтаже кабеля необходимо обеспечить его надежную фиксацию, чтобы избежать его повреждения и случайного отрыва. Кабель должен быть закреплен с помощью специальных крепежных элементов, которые обеспечат его надежное крепление к стенам или потолку.

5. Защита кабеля от повреждений

Один из самых важных аспектов монтажа кабеля — обеспечение его защиты от повреждений. Кабель необходимо прокладывать в специальных трубах или каналах, чтобы обеспечить его защиту от механических воздействий, перегрева и влаги. Также следует избегать перекрытия кабеля силовыми линиями, чтобы избежать электромагнитных помех.

6. Ведение документации

При монтаже кабеля необходимо вести документацию, которая будет содержать информацию о месте прокладки, типе кабеля, примененных монтажных материалах и прочих деталях. Это поможет в будущем при обслуживании и ремонте кабельной системы.

7. Тестирование и проверка

После завершения монтажа кабеля необходимо провести его тестирование и проверку на работоспособность. Это позволит выявить возможные проблемы и неисправности, которые могут возникнуть в процессе эксплуатации. Тестирование кабеля должно проводиться с помощью специальных приборов и оборудования.

Правильный монтаж кабеля является важным шагом для обеспечения надежной и безопасной работы кабельной системы. Соблюдение правил и использование техник монтажа позволяют минимизировать риски возникновения неполадок и повреждений кабеля.

Электрическая тема. Все документы

Электромонтаж своими руками – Электронный курс

Техника безопасности
Необходимый инструмент
Чтение проекта
Укладка проводки и самые простые расключения
Сложные расключения
Заземление
Выбор автоматов
Щит управления
Итоги

Из рассылки

Короткое замыкание
Автоматы защиты
Защита от токовой утечки
Как расключать распределительный электрощит
Серия рассылок: “Умные устройства”. 1. Диммер- что это такое и как можно использовать
Серия рассылок: “Умные устройства”. 2. Блок защиты, датчик движения, таймер отключения и еще кое-что
Как управлять включением/выключением электропотребителей из 2-х, 3-х, 4-х, … мест. Реализация: двухпроводная система с применением бистабильного реле
Как защитить бытовую технику от перенапряжений и индустриальных помех в сети электропитания. Стабилизация напряжения.
Автоматизация водоснабжения в частном доме
Включение потребителей (например, нагревательные установки) по заданной временнОй программе
Включение света, звукового извещателя или видеокамеры при появлении движущегося объекта в зоне действия датчика
Защита галогенных ламп и ламп накаливания от перегорания, продление их службы в несколько раз
Включение/выключение света (и не только) в зависимости от времени суток (сумерки/рассвет)
Отключение питания от потребителя в случае превышения потребляемой мощности. Защита от несанкционированного подключения к питающей сети
Отключение от электропитания неприоритетной цепи
Как имитировать присутствие человека в помещении путем включения/выключения света через случайные промежутки времени
Контроль и поддержание заданной температуры в помещении
Как заставить работать вентилятор в санузле после отключения освещения на установленный отрезок времени

Статьи на “электрическую тему”

Ввод кабеля в здание
Установка светильников, выключателей, розеток
Как нужно делать проходы для проводки через стены и перекрытия?
Выбор и установка счетчика электроэнергии
Как построить молниеотвод?

Заземление, зануление

Про заземление, зануление в вопросах и ответах
Монтаж вертикальных заземлителей
Искусственные заземлители
Естественные заземлители
Заземляющие устройства
Защитные заземления электроустановок

Электробезопасность

Какие факторы влияют на исход поражения электрическим током
Что такое электрические травмы?
Смерть человека от электрического тока
Действие электрического тока на организм человека

Приборы, энергосбережение

Светодиодные светильники для ЖКХ и их преимущества
Подключение стабилизаторов и правила их подбора
Зачем нужен стабилизатор напряжения
Бытовые электроприборы: тостеры
Бытовые электроприборы: электрочайники
Бытовые электроприборы: пылесос
Бытовые электроприборы: холодильники и морозильники
Бытовые электроприборы: посудомоечная машина
Бытовые электроприборы: обогреватели
Бытовые электроприборы: стиральные машины
Энергосбережение при освещении зданий (2)
Энергосбережение при освещении зданий (1)
Электробытовые приборы и их эффективное использование

Про электричество. Разное

Соединительные кабельные муфты Raychem
Включение в однофазную сеть трехфазного электродвигателя
Как производится выбор плавких вставок предохранителей
Как измерить частоту вращения электрических машин
Маркировка выводных концов машин постоянного тока
Как осуществляется пуск двигателя постоянного тока
Как высушить изоляцию обмоток электродвигателя
Межвитковое замыкание в обмотках электрических машин
Обрыв стержней короткозамкнутых роторов электродвигателей
Как определить мощность электродвигателя
Как увеличить срок службы ламп накаливания
Изменение параметров 3-х фазного асинхронного двигателя
Приборы осветительных электроустановок
Электрические источники света
Световые величины
ИБП для загородного жилья
Пара слов про силовой электрощит

Геометрия прокладки проводов в квартире

Электропроводка, как уже было сказано, должна быть проложена только по горизонтальным и вертикальным линиям, никаких диагоналей быть не может. Несмотря на это жёсткое правило, нередко провода прокладываются кратчайшим путём, для экономии или из-за незнания даже базовых правил электромонтажа.

Геометрия электропроводки

Такое правило было придумано не случайно. Часто встречаются ситуации, когда после изменения планировки комнаты, проведения ремонта нужно просверлить дырку, и сверло попадает точно в место прокладки провода. Во-первых, если при монтаже провода не были защищены специальным защитным рукавом, придётся всю штукатурку на участке повреждения снимать, ремонтировать провод и возвращать всё на место, а это отнимет много времени, сил и денег. Во-вторых, высокое напряжение провода может испортить инструмент и сверло, а вас может при этом ударить током.

Однако, даже если вы провели провода по стене к розетке не по диагонали, а по ломаной линии, может возникнуть такая же ситуация. Единственный правильный вариант расположения провода на стене – строго вертикально, провод должен заканчиваться розеткой – ни в коем случае нельзя оставлять хотя бы одну ветку проводов без потребителя энергии – иначе произойдёт короткое замыкание и может начаться пожар.

Вертикально проложенные провода должны быть удалены от дверных и оконных проемов на расстояние не менее чем на 100 мм. Вблизи отопительных труб, прокладка должна осуществляться на расстоянии не менее 150-200 мм, при перпендикулярном пересечении электропроводка должна быть защищена асбестовыми прокладками. Параллельная прокладка вблизи трубопроводов с горючими веществами (газ) производится на расстоянии не менее 400 мм.

Провод должен быть удалён от основания потолка не менее, чем на 150мм – в противном случае, если вы сделаете натяжные потолки, то провод может оказаться недоступным. Даже если вы не планируете делать натяжной или подвесной потолок сейчас, это может оказаться необходимым потом, и тогда придётся всё переделывать, что приведёт к дополнительным затратам времени и сил.

Проводка под наклеивающийся гипсокартон

Выравнивание стен этим способом берется за основу, если перепад плоскости не превышает 5 мм. В качестве клея чаще всего используется гипсовый раствор Перфликс.

Так как расстояние между базовой стеной и листами ГКЛ мизерное, то электропроводка под гипсокартоном проводится точно так же, как под штукатуркой. То есть, это скрытая проводка с укладыванием проводов в штробы.

Схема проводки

В первую очередь на базовой поверхности стены необходимо начертить схему укладки проводов, места установки розеток и выключателей

Обращаем ваше внимание на то, что электрический кабель должен укладываться только вертикально и горизонтально. И если вертикальные участки будут определяться в основном местом расположения выключателей и розеток, то горизонтальные проводятся под потолком или около пола на расстоянии от них на 10-20 см

Штробление стены

Штробление стены

Канавки (штробы) делаются по точно нанесенной схеме с помощью обычного перфоратора или болгаркой. Их глубина ничем не определяется. Главное, чтобы кабель полностью утонул в штробах.

В местах, где будут установлены розетки, выключатели или распаячные коробки, необходимо сделать круглые отверстия глубиною до 3,5 см. Это можно сделать дрелью и специальной насадкой – коронкой

Здесь важно точно подобрать диаметр коронки под диаметр отверстия

Монтаж

Все готово, теперь как в обычном, так и деревянном доме можно делать проводку под гипсокартон по штробам. Каких-то особых крепежных деталей для этого не используют. Просто в разных точках для крепления кабеля штробы замазывают шпаклевкой.

Когда вся схема будет уложена, канавки полностью шпаклюются. После чего производится выравнивание стены листами ГКЛ. Необходимо перед монтажом каждого листа точно обозначить место установки выключателей и розеток. Потому что после окончания работ надо будет сделать в гипсокартоне сквозные отверстия под эти электрические приборы. Опять-таки для этого используется дрель с коронкой.

Технология монтажа

Сначала рассмотрим, как провести питающий кабель или провод сквозь стену деревянного дома или строения из бревна.

Первым делом определяется место ввода, где просверливается стена. Диаметр отверстия определяется исходя из толщины стальной трубы, в которую будет помещен проводник. Перед тем, как протянуть кабель, ее края следует тщательно обработать напильником, чтобы удалить острые заусенцы, способные повредить изоляцию. Для дополнительной защиты кабельной линии, прокладывать ее лучше в гофре.

После монтажа необходимо выполнить требования к заполнению трубы. В данном случае можно воспользоваться асбестовым шнуром, обмотав им кабель и плотно забив в трубу с обеих сторон. На фото изображена деревянная стена и прокладка питающего кабеля через нее:

Как провести электропроводку через стену и выполнить разводку, показано на фото ниже:

Где:

1. Труба стальная.
2. Коробка распределительная.
3. Подкладка из асбестоцемента.
4. Кабельный канал.
5. Гофра.
6. Подкладка из асбестоцемента.
7. Сдвоенная розетка.

Для примера изображены варианты, как провести кабель через кирпичную стену:

Последовательность выполнения работ выглядит следующим образом:

1. В кирпичной стене проделывается проем необходимых размеров.
2. В подготовленный проем вставляется отрезок гофры (гильза).
3. На трубу устанавливается термоусаживаемое уплотнение.
4. Пространство между гильзой и проемом заполняется строительным раствором.
5. Через гильзу пропускается кабель или провод, предварительно помещенный в гофротрубу.
6. Пространство между гофрой и гильзой уплотняется одним из материалов, отвечающих требованиям правил.
7. Путем термического воздействия (например, с помощью фена), производится усадка уплотнения, вплоть до полной герметизации места входа электрического проводника в гильзу.

Если стена из бетона, технология такая же, как для кирпичной. На фото ниже показан пример прокладки кабеля через бетонную стену:

Для промышленного использования представляет интерес технология надувного уплотнения кабеля. Уплотнителем является надувная камера, изготовленная из метализированного ламината. Кабельная линия оборачивается уплотнителем, на который нанесен герметик. Затем камера накачивается, заполняя проход, после чего гелиевый клапан надежно запирается. Как заполняется проход показано на фото:

Вот и вся технология прокладки кабеля через стену из дерева, бетона и кирпича. Как вы видите, проложить линию сквозь препятствия не особо сложно, главное быть ознакомленным с требованиями, предъявляемыми к электромонтажу!

Будет полезно прочитать:

• Как разметить стены под электропроводку
• Как провести провод через гофру
• Прокладка электропроводки в плинтусе

Проход кабеля через стену: этапы работ по сверлению

Каменная стена

Подготовьте место работ: мусора будет много. Обои со стены в месте сверления, лучше снять. Если отверстие на высоте, опора под ногами должна быть прочной.

Начните сверление коротким буром малого диаметра. Это уменьшит крошение бетона или штукатурки при начале сверления.

На длинном буре сделайте маркер изолентой показывающий толщину стены. Он будет нужен.

Продолжайте сверление. Если не предупредили соседей, они уже звонят вам в дверь. Звук от вашего сверления в панельном доме распространится на весь подъезд.

Продолжайте аккуратное сверление. Если чувствуете упор бура, немедленно остановитесь, велика вероятность, попасть буром на арматуру. Бур не сможет просверлить арматуру панели, поэтому отверстие нужно смещать и начинать всё заново.

Следите за меткой толщины стены на буре. Когда до метки останется 5-7 см, опять смените толстый бур (25-30 мм) на бур 10-16 мм и если есть возможность, уменьшите удар перфоратора.

Этот приём позволит избежать выпадения куска стены с противоположенной стороны прохода. После прохода бура всей стены, вы это почувствуете сразу, перейдите в соседнюю комнату и расширьте отверстие буром большего диаметра.

Если требуется огильзовка отверстия, то диаметр трубы для гильзы должен быть чуть меньше диаметра отверстия. Забивать гильзу нужно со стороны начала сверления (!).

Нужен бур по дереву, простая дрель и аккуратность.

Проход кабеля через стену из гипсокартона

Если вам нужно сделать проход кабеля через стену из гипсократона, то:

• Найдите место, где нет профилей конструкции;
• Простым сверлом просверлите листы гипсокартона. Это 12-24 мм;
• Посмотрите есть в перегородке утеплитель;
• Если утеплитель есть и он мягкий, пройдите его тонким металлическим стержнем,  типа шило, до листов гипсокартона с противоположенной стороны. Вручную вращая самодельное шило, пройдите листы ГК с противоположенной стороны;
• Расширьте отверстие сверлом до нужного размера;
• В отверстие заложите гильзу из пластиковой трубы. Чтобы труба прошла утеплитель, напильником заточите край трубы;
• Если утеплитель твердый, просто просверлите отверстие длинным сверлом.

ПУЭ и проводка в каркасе перегородки из гипсокартона

Согласно ПУЭ (Глава 2.1., п.2.1.4, пп. 2), проводка, проложенная в конструкциях помещений, называется скрытой.

Для скрытой проводки используются только такие способы монтажа:

• Проводка в электротехнических трубах;
• Защита проводки металлическими рукавами;
• Проводка в коробах;
• В технологических пустотах и специальных каналах конструкций;
• В бороздах,
• Под штукатурным слоем.

Для проводки в каркасе гипсокартона, мы может использовать, только

• Проводку в коробах;
• Проводку в трубах (в том числе электротехнической гофре);
• Проводку в металлических рукавах (только в пожароопасных помещениях с перегородками типа С111/112/115/116 ГСП-DF).

Важно обратить внимание, что в том же ПУЭ, в п. 2.1.19. и 2.1.23., сказано, что к местам соединений, разветвлений электропроводки должен существовать доступ для ремонта

Это значит, что в том месте гипсокартонной конструкции, где вы делаете распайку нужно устраивать технологический люк. К сожалению, это делают очень редко особенно в домашней электропроводке, о чём очень жалеют в случаи неисправностей и аварий

и 2.1.23., сказано, что к местам соединений, разветвлений электропроводки должен существовать доступ для ремонта. Это значит, что в том месте гипсокартонной конструкции, где вы делаете распайку нужно устраивать технологический люк. К сожалению, это делают очень редко особенно в домашней электропроводке, о чём очень жалеют в случаи неисправностей и аварий.

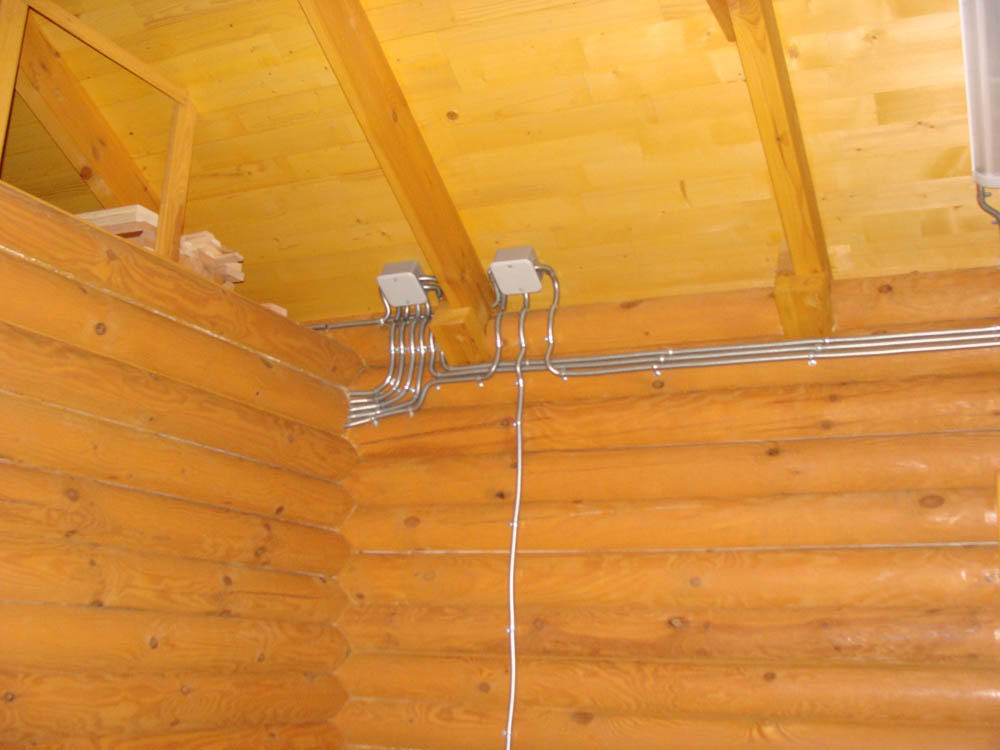

Особенности электропроводки в деревянном доме. Открытый монтаж

Можно утверждать, что контролирующие службы надзора отдают предпочтение открытой проводке внутри деревянного дома (пусть она и не столь современная). Она обеспечивает больший уровень безопасности во время эксплуатации. Хотя бы по той причине, что состояние проводки легче контролировать и её проще ремонтировать. К достоинствам можно отнести:

• Возможность быстрой замены проводов или кабеля на более «мощный», если возникла необходимость подключения дополнительных потребителей
• Лучшие условия по тепловым режимам самой проводки
• Отсутствие риска повреждения при сверлении в перегородке отверстий для крепления навесных предметов мебели и декоративных аксессуаров

Этот способ хоть и называется «открытым», видимыми провода бывают лишь в случае монтажа их на изоляторах. А чаще используют для монтажа металлические трубы и металлорукава либо линейку специальных изделий из ПВХ с маркировкой «НГ» (не поддерживающие горения):

• Короба
• Плинтусы с кабель каналами
• Гофрированные (мягкие) трубы
• Жесткие трубы

Если делать электропроводку внутри дома по всем правилам, такой способ монтажа гораздо быстрее, проще и дешевле. И когда вопросы дизайна интерьера стоят на втором плане, то открытая проводка по гипсокартону в деревянном доме более предпочтительна, чем скрытая. Например, в небольшом дачном домике.

Почему нельзя прокладывать кабели без гофры?

При необходимости заменить проводку, возникает вопрос о целесообразности использования гофры. Существуют ПУЭ, ГОСТы, в которых прописаны требования к методике монтажа электрокабеля в помещениях.

ГОСТ 31565-2021 говориться, что кабель без гофры может применяться только если он имеет медные жилы и защитную оболочку, устойчивую к горению. Прокладка кабеля без гофры может быть выполнена моделью ВВГНГ-ls и некоторыми другими видами. Этот способ монтажа имеет свои особенности.

Особенности монтажа

Особенности монтажа кабеля без гофры зависит от материала, на котором он будет фиксироваться. В случаях, когда невозможно сделать штробу, а крепление провода предполагает его фиксацию к сгораемым материалам, то прокладку выполняют открытым методом. При таком варианте, крепление выполняется хомутами. Крепление кабеля без гофры подобные методом обычно проводится в подсобных помещениях, подвалах. Если у провода имеется пожаробезопасная оболочка, то допускается монтаж без гофры в жилых помещениях.

А можно ли прокладывать кабель без гофры в деревянных строениях? Для строений из горючих материалов, используется кабель ВВГнг без гофры с креплением к стенам и потолку фарфоровыми изоляторами.

Кабель по потолку без гофры прокладывается скрытым, открытым типом. При скрытом типе прокладке по горючим материалам, необходима подкладка из негорючих материалов. Обойтись без дополнительных затрат помогают провода с высокой степенью пожарозащиты. Их особенность в оболочке, не распространяющей горение. Именно ими проводится прокладка кабеля по потолку без гофры.

Монтаж кабеля без гофры

Какими методами можно прокладывать кабель без гофры? Укладка кабеля без гофры выполняется несколькими способами. Они подбираются в зависимости от типа провода, материала основания и среды, где планируется монтаж разводки.

Открытый метод монтажа по сгораемым конструкция где нельзя сделать штробу, а также крепление кабеля к потолку без гофры, выполняется по законченной отделки. При таком методе хомуты располагаются через каждые 50 см, а при изгибе – через каждые 10 см. Расстояние между хомутами подбирается в каждом случае индивидуально и зависят от провисания провода

Особенно важно это учитывать при крепеже кабеля к потолку без гофры

В некоторых случаях проводят монтаж кабеля по потолку без гофры с использованием металлической трубы. Это дорогостоящий и надежный метод прокладки скрытой проводки. Эту технологию применяют:

• при монтаже в помещениях с повышенной взрывоопасностью;
• при проводе через стены;
• в пожароопасных объектах;
• в деревянных строениях и т.д.

Другой вариант – монтаж кабеля в стяжку без гофры. Метод позволяет спрятать электропроводку в стенах. Для этого делается штробы, в которые прокладывается кабель под штукатурку без гофры.

Ширина бороздок должна соответствовать толщине проводника. Такой метод используется до выполнения отделочных работ. После разводки, стены штукатурят.

При необходимости сделать разводку, всегда возникает множество вопросов, а можно ли прокладывать кабель ввгнг без гофры, какой кабель можно прокладывать без гофры, что лучше — кабель в штробе в гофре или без, как крепить кабель к потолку без гофры? Кабель без гофры можно применять. Этот вид дополнительной изоляции не является обязательным. При использовании провода с поражостойкой оболочкой, для обеспечения безопасности не обязательно использовать гофру, но при условии его крепления к пожаробезопасным основанием.

2.1.58

В местах прохода проводов и кабелей через стены,
междуэтажные перекрытия или выхода их наружу необходимо обеспечивать
возможность смены электропроводки. Для этого проход должен быть выполнен в трубе,
коробе, проеме и т. п. С целью предотвращения проникновения и скопления воды и
распространения пожара в местах прохода через стены, перекрытия или выхода
наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом,
проемом и т. п.), а также резервные трубы (короба, проемы и т. п.) легко
удаляемой массой от несгораемого материала. Заделка должна допускать замену,
дополнительную прокладку новых проводов и кабелей и обеспечивать предел
огнестойкости проема не менее предела огнестойкости стены (перекрытия).

Вывод кабеля из стены без подрозетников

В ходе ремонта, а именно разводки электрики, возник вопрос следуещего характера. Проводка кабелей для розеток и выключателей — все просто, отверстие коронкой под подрозетник и штроба для кабеля.

Но также предполагается множество мест где нужен вывод кабеля из стены где подрозетник не нужен (подсветка в шкафах-купе, слаботочные провода для датчиков движения, камер и т.п.). На данном этапе стены оштукатурены, шпаклевка будет делаться после электрики.

Собственно вопрос в следуещем: как правельно организовать вывод кабеля в таких местах?

Если просто оставить хвост кабеля из стены — он будет мешать шпаклевщику + риск что он повредит его шпателем. Если делать подразетники, то как потом закрыть такую большую дырку в стене (обои наверняка отклеятся в этих местах и будет чёрти-что). Вариант с распредкоробкой с крышкой. они слишком большие для такой задачи и опять же, шпаклека на крышке толком держаться не будет и на обоях эти места будут отчетливо выделяться.
