Нюансы проведения проводки под фальшпотолками
Фальшпотолки проще в изготовлении, нежели ремонт основной поверхности. При этом метод позволяет спрятать проводку так, чтобы иметь к ней постоянный доступ и не заворачиваться с вопросами скрытного проложения. Не зачем мучаться и правильно заделывать провод, если есть возможность просто его закрыть.
Гипсокартонные потолки
Гипсокартонные потолки – это один из наиболее простых способов спрятать проводку за фальшпотолком. Это как раз один из тех случаев, когда применение металлической гофры оправдано. Дело в том, что гипсокартон не горит, но при тлении выделяет газы, которые могут вызвать отравление. Поэтому имеет смысл позаботится о канале для проводки. Ну а раз заделывать проводку в потолке не нужно, то минусы гофры отпадают сами собой.
При установке гипсокартонных потолков, важно вынести распределительные коробки максимально близко к коробам в углах комнаты, которые будут удерживать будущий фальшпотолок. Это упростит доступ к проводке, а значит и возможный ремонт.
Нужно учитывать еще один важный момент: расположение светильников
Нет нужды устанавливать их заранее, гипсокартон – это не натяжные потолки, есть возможность сделать вырезку в листе в любой момент, но лучше рассчитать все заранее и не мучаться с работами на высоте
Нужно учитывать еще один важный момент: расположение светильников. Нет нужды устанавливать их заранее, гипсокартон – это не натяжные потолки, есть возможность сделать вырезку в листе в любой момент, но лучше рассчитать все заранее и не мучаться с работами на высоте.
Кассетные конструкции
Ярким примером кассетных конструкций являются плиты Армстронга. Прелесть таких потолков заключается в том, что в любой момент можно снять нужный квадрат и проверить состояние проводки. Поэтому расположение распределительных коробов в этом случае зависит только от удобства монтажа и личных предпочтений.
Материал для каналов так же может быть абсолютно любым, все зависит только от бюджета и личного доверия монтажника к тому или иному материалу
Для таких потолков допустимым является даже открытый способ проводки, важно только закрепить провод хомутами для фиксации
Натяжные потолки
Натяжные потолки наиболее красивый вариант, но при этом и наиболее трудный в плане монтажа проводки. Спрятать любое количество проводов такая конструкция в состоянии, но с осмотром и возможным ремонтом возможны проблемы.
Понятно, что не получится в любом месте потолка разрезать материал и заглянуть вовнутрь. Поэтому распределительные короба стоит располагать максимально близко к краям потолка.

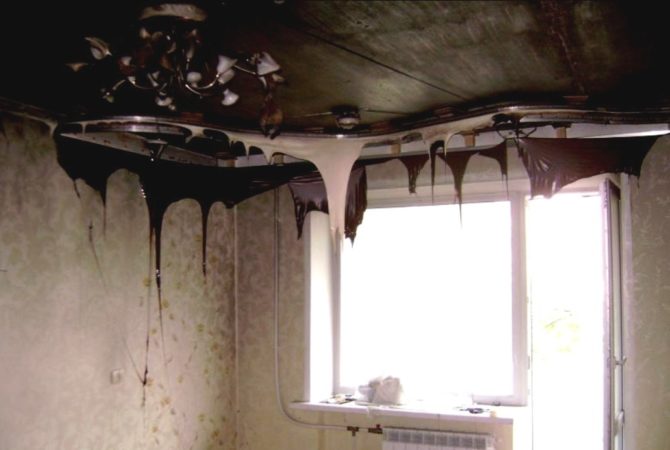

При повышении температур в пространстве над натяжным потолком ткань может провиснуть. Поэтому все провода лучше убирать в специальные пластиковые трубы, предохраняющие пространство от повышения температур. Для этих же целей подойдет и металлическая гофра. Кстати, именно поэтому с натяжными потолками чаще используют точечные светодиодные светильники. Электричество в них поступает через трансформатор, понижая напряжение до 12 В. Благодаря этому, уменьшается вероятность нагрева пространства над потолком.
Варианты выкладки проводки
Различается скрытая и открытая техника монтажа. При выполнении открытой схемы пригодятся навыки работы с электрокабелями на бетонном потолке, но без крепежей по фарфоровым изоляторам – в деревянных домах такая схема практически не применяется. Рассмотрим оба способа прокладки проводки по деревянному потолку подробнее.
Скрытая схема выкладки
Требуется заранее купить металлические рукава и трубы.
Отличительные нюансы проведения работ:
- Коммуникации для прокладки кабелей должны быть с оцинкованным покрытием или выкрашенными огнеупорной краской. Чтобы не оставалось заусениц в начальной, оконечной части трубопровода, края защищаются заглушками.
- Лучше всего для монтажа подходят медные трубы. Материал дорогой, но отличается стойкостью к переменам влажности, выдерживает разряды электрической дуги, которая может появиться при коротком замыкании. При необходимости медные трубки можно согнуть под нужным углом.
- Выкладывается скрытая схема проводки под навесной потолок или прячется в слой штукатурки. Если выкладка выполняется в штробу, то для фиксации труб используется раствор с быстрым сроком просушивания (лучше с добавкой из алебастра).
- Если электропроводка по деревянному потолку оформляется за подвесной конструкцией, то штробить ничего не придется – каналы укладываются в запотолочном пространстве, поверх которого зашиваются листы ГКЛ. Кабеля при этом нужно прятать внутри стальных водо-, газопроводных труб, которые локализуют очаг возгорания.
Размер внутреннего туннеля труб для выкладки проводов выбирается по количеству и сумме сечений кабелей. Трубы лучше нарезать на куски, оснастить резьбой по концам и стыковать резьбовым соединением.
Схема обустройства открытой проводки
Такой вариант – это простой монтаж электрики по потолку, при котором не придется штробить штукатурку, можно применять пластиковые кабель-каналы гофрированные или короба.
Чтобы определить, что лучше – короб или гофра, рассмотрим нюансы применения защитных футляров:
- Гофрированные трубы крайне сложно уложить ровно – они выкручиваются и свисают. Тут не поможет увеличение фиксаторов, устранить кривизну не получится, а при увеличении материалов повышается стоимость работ – это минус.
- На гофре скапливается пыль, удалить которую сложно, к тому же пучок проводов протянуть через гофрированный кабель практически невозможно, концы цепляются за внутренние ребра и не проходят.
- Пластиковые короба намного удобнее, выглядят красивее, можно декорировать пленкой под дерево.
- Фиксация гофроруковов только на клипсы или хомуты – их видно, а короба можно закреплять металлической проволокой, делая скрытый монтаж.
Рассматривая, как сделать безопасную проводку по деревянному потолку в пластиковые короба, нужно отметить простоту проведения работ. Сначала к поверхности на шурупы или саморезы фиксируется канал, в который укладывается пучок кабелей, а потом все закрывается крышкой и защелкивается. В точке изгиба пластик просто подрезается или зона оформляется специальными фигурными футлярами (есть в продаже) из пластика.
Следы от кабеля на обоях
Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки. Эти следы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

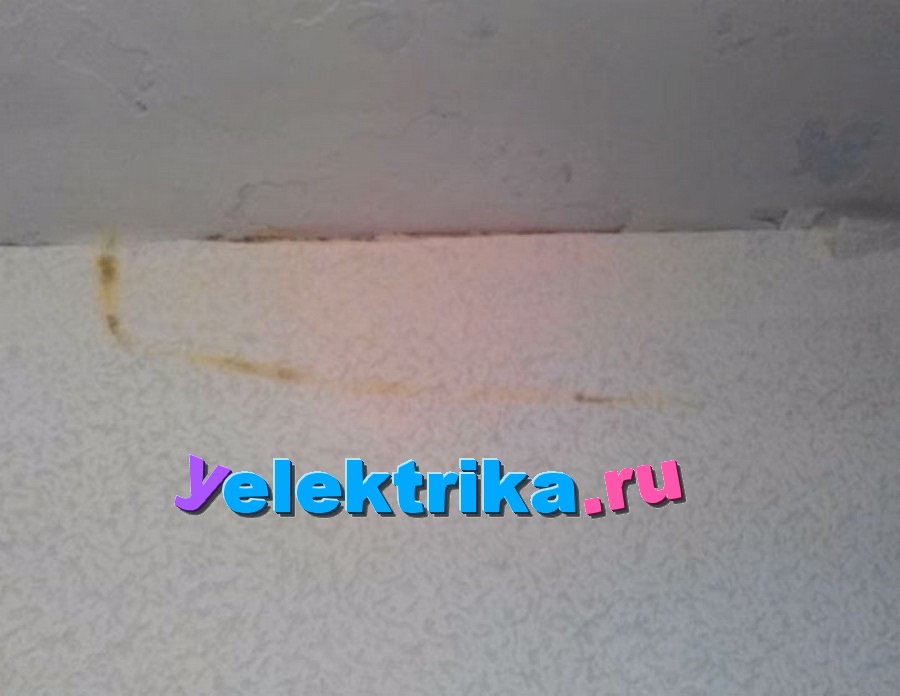

След от скрытой проводки
Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но уверенности в отсутствии следов быть не может, пока с течением времени, не удастся убедитесь в качестве той или иной продукции. Причем эффект может сказаться не сразу, а лет через 10-15
Кроме этого, важно учитывать и возможное влияние компонентов штукатурки на изоляцию
Встречались ли Вы с проступанием следов кабеля при прокладке без гофры?
Poll Options are limited because JavaScript is disabled in your browser.
Укладка проводов в штробы
Если рассматривать правовую сторону, то штробление плит перекрытия строго запрещено строительными нормами и правилами, так как подобные операции ослабляют плиту и могут стать причиной аварии. Штробы можно делать только в штукатурном слое.
Укладка электропроводки по потолку в квартире в штробы выполняется с помощью болгарки с отрезным диском по бетону, молотка и монтажных скоб. Процесс подразумевает следующие действия:
- На стенах и потолке делают отметки расположения электропроводки.
- С помощью болгарки разрезают слой штукатурки на глубину до 2 см. Чтобы готовое углубление имело треугольную форму, болгарку следует держать под небольшим углом.
- Кабель выпрямляют и укладывают в полученные углубления.
- Крепление провода к потолку осуществляют с помощью скоб по бетону.
- В завершении монтажных работ свободное пространство в штробе заполняют штукатурным составом.
Особенности формирования разводки электрики по поверхности потолка
Укладка токопроводящих жил под натяжным потолком осуществляется в соответствии с правилами установки электрооборудования. Они гласят, что прокладываемые кабели должны иметь несгораемую изоляцию. При использовании жил со сгораемым защитным слоем следует вести их укладку в металлических трубах. Стыковка труб должна выполняться сваркой или резьбовым соединением с применением дополнительных прокладок.
Прокладка кабеля в медных трубах
Согласно ПУЭ требуется монтировать распределительные коробки таким образом, чтобы к ним был постоянный доступ. Подвесные потолки не всегда дают такую возможность. В этом случае необходимо руководствоваться строительными нормами и правилами. Они допускают использование скрытых распредкоробок при условии соединений жил кабелей сваркой или специальными гильзами.
Инструкция по монтажу
Любая работа должна начинаться с грамотного планирования. В нашем случае правильно составленный план необходим при размещении значительного числа источников света. К светильникам нужно предусмотреть отдельную или групповую линию питания, поэтому ошибки здесь быть не должно.
При прокладывании кабелей их располагают под прямым углом относительно друг друга. Это позволит легко определить их положение, а значит, вероятность их случайного повреждения снизится. При размещении проводки исключается риск провиса проводников и их касания потолочного покрытия.
Для защиты проводки предусматривается отдельный автоматический выключатель в распределительном щитке. Количество соединений проводников должно быть минимальным. Возможность соединения проводников из разных металлов исключается. Распредкоробки размещаются в местах, удобных для доступа без повреждения покрытия потолка.
Какой кабель выбрать
К материалу, из которого изготовлены жилы кабелей ПУЭ, предъявляются следующие требования.
Так как проводка скрыта, определить место повышенного нагрева трудно, поэтому основное требование к выбору кабеля касается его устойчивости к возгоранию. По данным параметрам он должен соответствовать требованиям таблицы 2 ГОСТ 31565-2012.

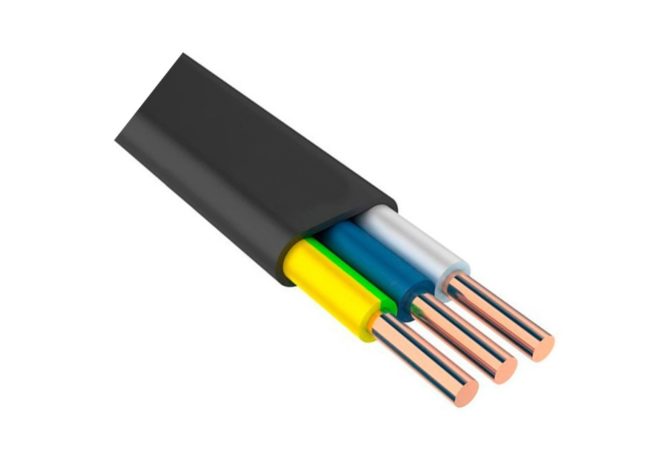

Хороший, но дорогостоящий вариант – выбор кабелей марок ВВГнг-LS, ВВГнг-FRLS.

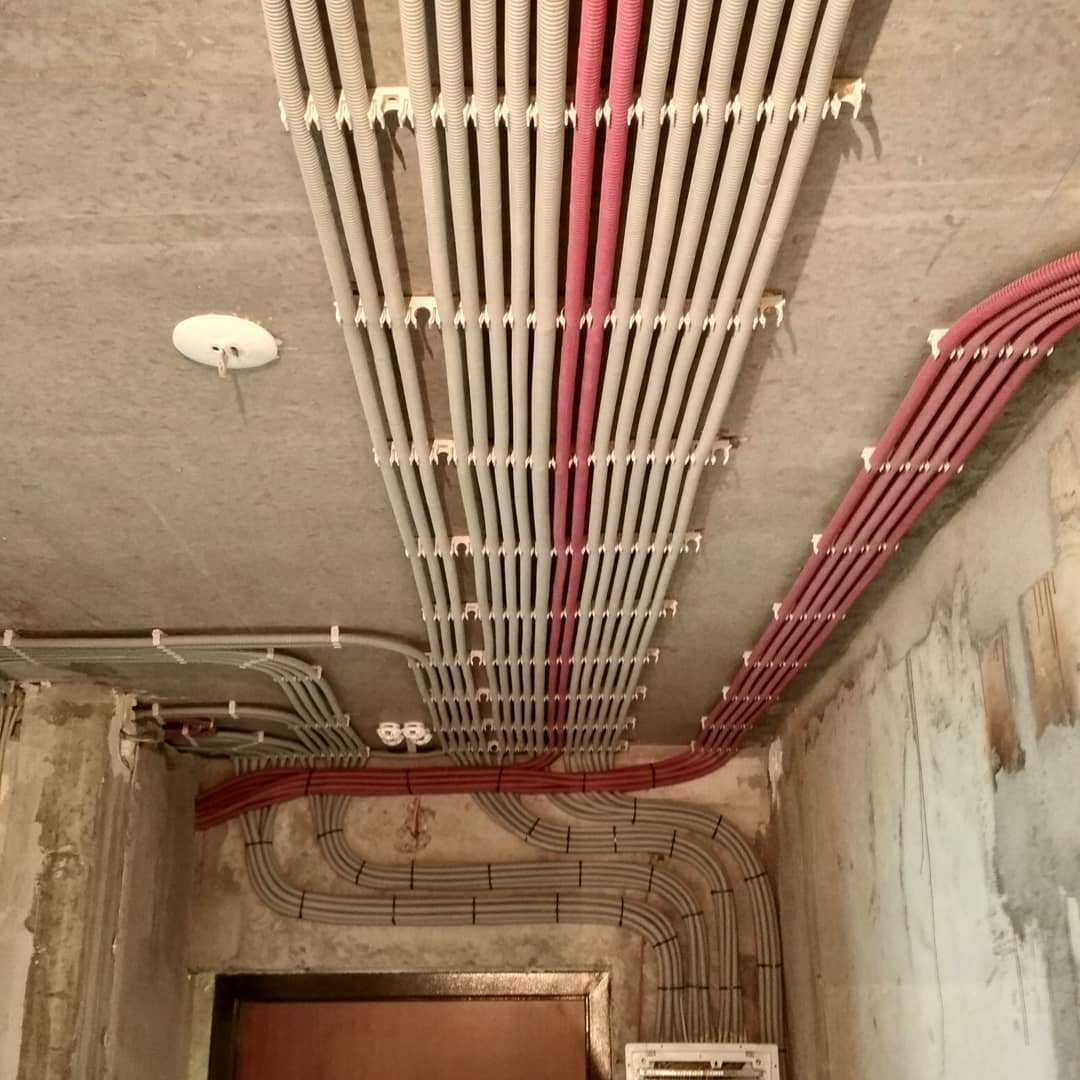

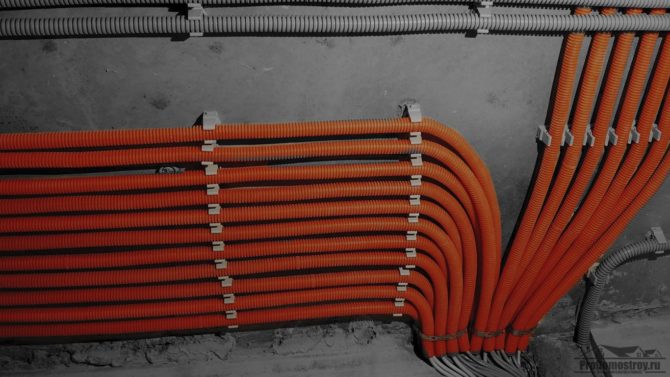

Пучками или в гофре
Согласно требованиям ПУЭ проводка в жилых помещениях должна быть сменяемой.
Также согласно рассмотренному выше пункту 7.1.38 ПУЭ проводка должна размещаться в металлических трубах и в закрытых коробах, если потолок изготовлен из горючих материалов.
Разрешено выполнять проводку кабелями, которые не распространяют горение, если материал потолка и расположенных рядом строительных конструкций негорючий.
При организации проводки учитываются требования пункта 15.15 СП 256.1325800.2016.
Некоторые недобросовестные работники, выполняющие монтаж электропроводки, пользуясь незнанием заказчика, доказывают, что гофра не нужна.
Рассмотрим этот вопрос подробнее. Конечно, в таком случае нарушаются требования ПУЭ (пункта 7.1.38). Одним из основных аргументов таких «мастеров» является то, что данный способ прокладывания дороже, а под потолком будет закрытое пространство, где отсутствует вероятность механического повреждения кабеля.
На самом деле такие мастера стремятся как можно быстрее выполнить свою работу и перейти на другой объект, не заботясь о долговечности проводки.

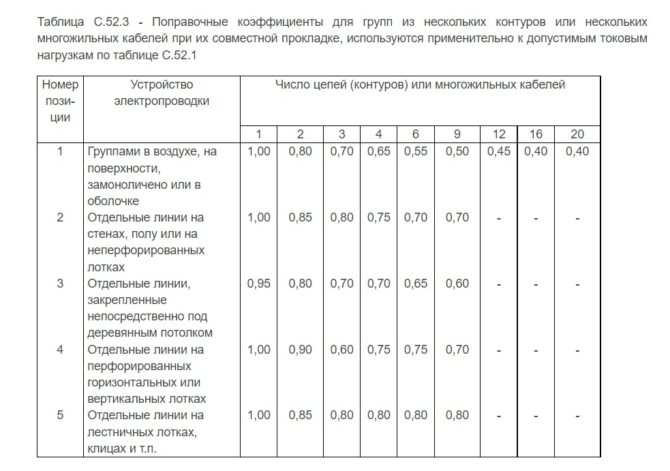

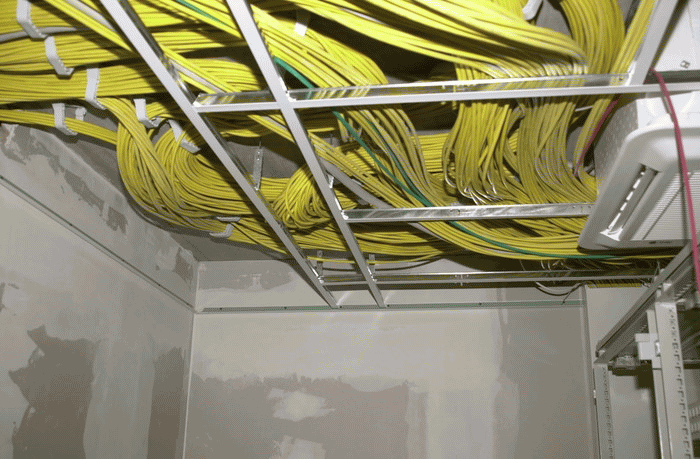

При групповой прокладке кабелей в пучках руководствуются требованиями действующего ГОСТ Р 50571.5.52-2011. В таблице С.52.3 приведены поправочные коэффициенты.
Данное требование означает, что при групповой прокладке следует выбирать кабели, имеющие большую площадь сечения. При соблюдении всех требований нормативных документов проводка в пучках более затратная, чем прокладка в гофре или трубах.
Есть ли отличия от бетона при прокладке по дереву в требованиях НТД
Согласно требованиям пункта 7.1.38 ПУЭ при прокладывании электропроводки по дереву следует использовать металлические трубы и закрытые короба.
Если планируется прокладывать проводку по бетону, кабели, которые не распространяют горение, можно размещать без негорючих коробов и труб или с их применением.
Как крепить кабель
Выбирая способ крепления, следует учитывать, что не допускается повреждение кабелей или других проводников средствами фиксации.

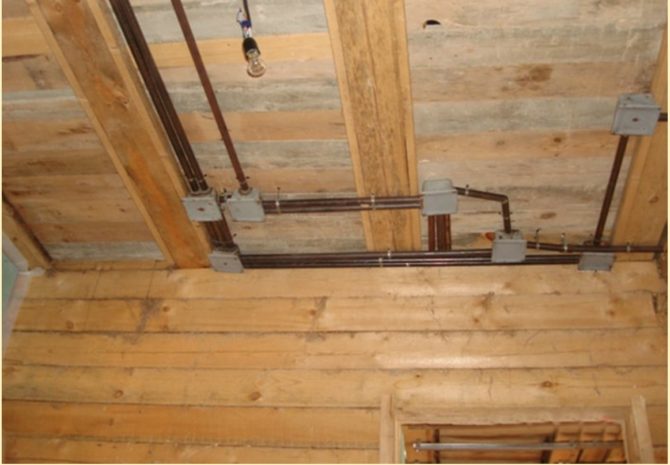

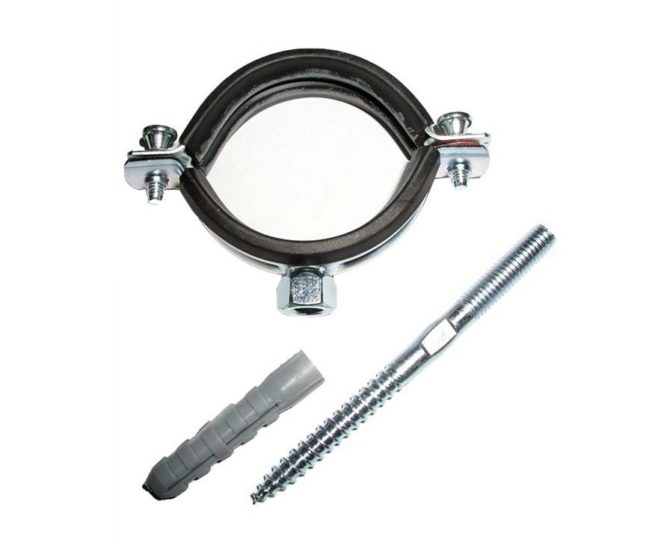

К деревянному потолку металлические трубы с размещёнными в них кабелями крепятся электромонтажными скобами.

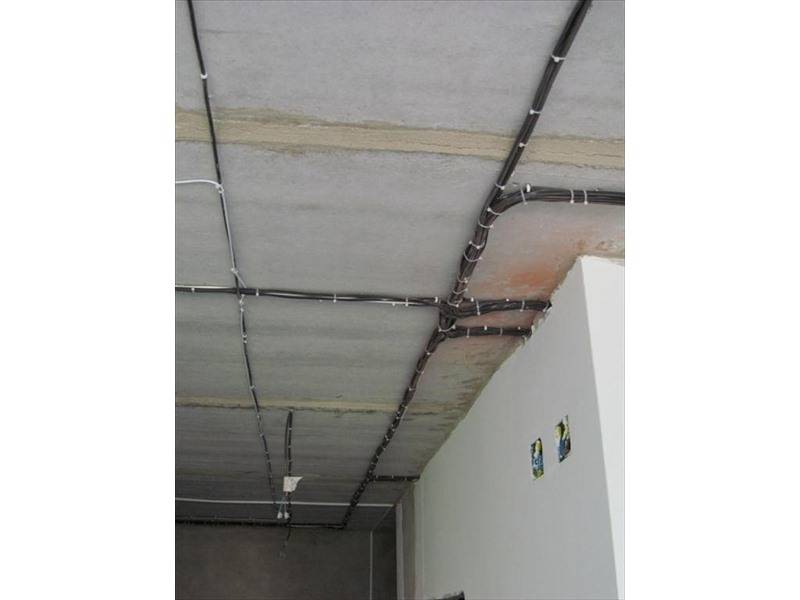

К бетонному потолку электропроводку крепят при помощи стяжек с дупелем, клипс или негорючих кабельных каналов.
При использовании стяжек кабели начнут неизбежно вытягиваться, а сама стяжка будет оказывать воздействие на изоляцию. Через 15-20 лет изоляция кабеля может потерять свои свойства. Это приведёт к частому срабатыванию УЗО со всеми вытекающими последствиями.
Поэтому применение труб и кабельных каналов для организации долговечной электропроводки просто необходимо. Ко всему прочему это позволяет легко и быстро крепить их и снизить количество крепёжных деталей.
А что делать с распредкоробками
При размещении распределительных коробок руководствуются требованием пункта 2.1.23 ПУЭ. В нем сказано, что места, где производится соединение или ответвление кабелей и проводов, должны быть доступны для обслуживания и осмотра.
Следовательно, распределительные коробки располагаются ниже подвесного или натяжного потолка. Однако согласно пункту 526.3 ГОСТ Р 50571.5.52-2011 исключение допустимо для соединений, выполненных сваркой, опрессовкой или пайкой.
Выбор материала и сечения проводов
Для того чтобы проложить проводку, вам необходимо знать, какие провода купить и какое у них должно быть сечение. На современном рынке стройматериалов и электротехники можно найти великое множество продукции разнообразных брендов. Но для нас достаточно будет знать два основных вида, которые представляет рынок — это ВВГ и ПВС. ВВГ — винил-винил голый, то есть, каждая жила в виниловой изоляции, а все эти жилы — еще в одной изоляции. Обычно в строительных магазинах такой кабель только одножильный, то есть, его жилка литая, а не из сотни тоненьких проволочек.
ПВС — провод с виниловой изоляцией соединительный. Самый распространенный медный провод, который используют как для проводки, так и для изготовления переносок и других приспособлений. Данный кабель выполнен из меди и имеет многожильные провода, то есть, одна его жилка состоит из сотни тоненьких жилок, это положительно сказывается на его электропроводности и в целом — на качестве изделия.
Если вы собираетесь частично изготовить проводку, то тогда вы должны узнать, какими проводами она у вас уже смонтирована. Если медь одножильная, выбирайте ВВГ, если алюминиевая лапша, то выбирайте АВВГ — тот же самый ВВГ, только алюминиевый. Если вы полностью решили менять проводку, тогда однозначно остановите свой выбор на кабеле ПВС.
Выбираем сечение. Обычно современную проводку изготавливают отдельно для группы освещения и для группы розеток, а на особо мощные потребители — и вовсе ведут отдельную линию от щитка. Так вот, линию для освещения ведут с помощью провода 1,5 мм², а розеточную линию достаточно будет проложить проводом 2,5 мм². Кстати, данные значения соответствуют ПУЭ.
Если вы хотите индивидуально рассчитать сечение проводников, тогда посчитайте всю нагрузку на линию. Например, мы ведем отдельную линию на кухню. Там у нас расположена стиральная машина (1,5 кВт), чайник электрический (2 кВт), микроволновка (1,5 кВт), мелкие кухонные приборы, такие как миксер и блендер (1 кВт). Складываем все вместе и получаем, что при одновременном использовании потребляемая мощность составит 6 кВт/ч. 6000/220=27 ампер, — это ток, потребляемый вашими приборами.
Провод в 2,5 мм² пропускает именно 27А, кабель 1,5 мм² пропускает ток в 4,1А. Если у вас более мощная техника, например, электроплита, тогда берите более мощный кабель — 4 мм², который способен пропускать ток в 38А. Если у вас планируется светодиодное освещение, — тогда на группу освещения выберите 1 мм². Меньше брать не стоит, так как не исключены случаи установки обычных вольфрамовых ламп. Опираясь на данные цифры, рассчитываем сечение наших проводников.
https://youtube.com/watch?v=Q9lzDmaLbSI
Зачем делать электрику под натяжным потолком?
Часто Заказчики нам задают такой вопрос. Не приходит электричество на люстру, надо от выключателя вести новый провод. Как это можно сделать? Ответ, зачастую расстраивает, но, на самом деле, вариантов здесь не много.
Первый и самый простой способ – это подвести электричество в кабель-канале. Но с точки зрения эстетики вариант ущербный, и вполне естественно, что не все на это соглашаются.
Второй способ, который можно предложить, – это попробовать заменить электрический кабель на люстру. Это возможно, если в вашей квартире этот кабель проложен в специальном технологическом отверстии в плите перекрытия и беспрепятственно вытягивается оттуда. Далеко не всегда получается так сделать, так как часто бывает так, что этот кабель замурован в плите. А иногда, особенно в домах-хрущевках, он проходит по полу верхней квартиры. Да, да! Вот так бывает! И ничего вы с этим не сделаете.
Ну и способ номер три: вести электрику по плите перекрытия и закрывать ее подвесным, реечным или натяжным потолком. Но подвесной потолок, если он из гипсокартона, – это тяжелая конструкция, которая еще требует дополнительного шпатлевания и отделки. Реечный потолок, скорее всего, подойдет для ванной комнаты или туалета. Для жилого помещения он редко применяется.
Остается самый простой вариант – это натяжной потолок, который будет сделан без грязи и пыли, за очень короткое время и выглядеть будет отлично. Он имеет бесчисленное многообразие видов материала и цветов. А его подсветка может быть ограничена только степенью буйства вашей фантазии.
Порядок крепежа, протяжки и укладки кабелей
Для качественной и быстрой укладки кабельных линий рекомендуется отметить планируемую трассу. Для этого можно воспользоваться обычным карандашом. Дальнейшие действия будут зависеть от способа прокладки.
Монтаж наружной электропроводки рекомендуется продолжать в следующей последовательности:

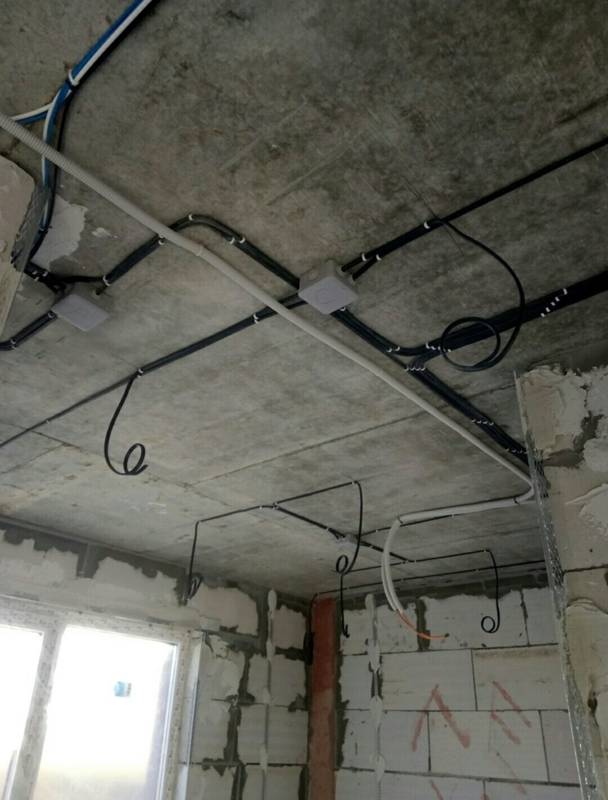

- Закрепить все проходные и распределительные коробки, используя крепеж, соответствующий материалу базового основания.
- На данном этапе следует выполнить нарезку труб, гофры, кабель каналов (в зависимости от используемого способа прокладки), зафиксировать их к потолку и выполнить соединение посредством сварки для металлических или пайки для пластиковых труб.
- Желательно вести укладку проводки с выдержкой прямого угла для всех ответвлений.
- При помощи протяжки уложить провода в подготовленные короба или трубы, следуя от коробки к коробке. В распредкоробке понадобится оставить порядка 25 см свисающего конца кабеля. Это необходимо для выполнения качественного соединения отдельных проводников.
- Осуществить соединения в коробках и заизолировать провода. Для получения качественного контакта лучше выполнить пайку проводов.
Укладка скрытой электропроводки более трудоемка. Для этого предварительно потребуется выполнить штробление. После подготовки необходимых каналов кабеля фиксируются при помощи алебастра. По окончании монтажных работ понадобится оштукатурить поверхность потолка.
Вероятные ошибки при монтаже
При проведении монтажных работ по формированию схемы распределения электрических проводников на потолке встречаются следующие ошибки:
- Используется кабель низкого качества или несоответствующего сечения.
- Не продумываются моменты по дальнейшему получению доступа к электропроводке.
- Соединения проводников выполняются посредством скрутки, что сопровождается опасностью возгорания.
- Применяются не соответствующие материалы для протяжки и крепления проводников по определенному типу поверхности.
- Точечные светильники, лампы, люстры подключаются с разрывом выключателя в нулевом проводе. Это приводит к постоянному наличию напряжения на патроне светильника.
Выключатель должен ставиться в разрыв фазового провода
Крепление и размещение токопроводящих жил по потолку должно вестись с соблюдением мер безопасности и определенных правил. Это позволит избежать многих проблем в будущем.
Безопасность устройства
При прокладке кабеля за подвесным потолком необходимо учесть некоторые аспекты, связанные с безопасностью устройства
Важно следить за тем, чтобы кабель был правильно зафиксирован и не представлял опасности для себя или для окружающих. Вот несколько рекомендаций, которыми стоит руководствоваться:
- Используйте кабель, который соответствует необходимым безопасным параметрам: требуемой максимальной нагрузке, пламягасимости, стойкости к воздействию влаги и температурных изменений.
- При прокладке кабеля убедитесь, что он не натянут слишком сильно и не создает избыточной нагрузки на крепления.
- Не перекрывайте вентиляционные отверстия или другие системы, которые могут быть необходимы для обеспечения безопасности помещения.
- При использовании гнутых конструкций для прокладки кабеля, убедитесь, что они не повреждают изоляцию кабеля и не создают острых углов, которые могут привести к его поломке.
- Правильно закрепите кабель с помощью специальных креплений, избегая использования штифтов, гвоздей или других острых предметов, которые могут повредить его и создать риск короткого замыкания.
Соблюдение указанных рекомендаций поможет обеспечить безопасность устройства при прокладке кабеля за подвесным потолком. Не забывайте о возможности проконсультироваться со специалистом, который сможет дать дополнительные рекомендации, и обязательно учитывайте требования и стандарты безопасности при работе с электрическими устройствами.
Меры безопасности при прокладке кабеля за подвесными потолками
Прокладка кабеля за подвесными потолками является ответственным и опасным видом работ
При выполнении данного вида работ необходимо соблюдать особые меры предосторожности, чтобы обеспечить безопасность рабочих и сохранность оборудования
Ниже приведены некоторые меры безопасности, которые необходимо соблюдать при прокладке кабеля за подвесными потолками:
Использование защитных средств: Перед началом работ необходимо убедиться в наличии и правильном использовании защитных средств. Рабочие должны быть оснащены специализированной защитной одеждой, включая каски, перчатки, маски и средства индивидуальной защиты (СИЗ).
Изолирование электроустановки: Для предотвращения поражения электрическим током необходимо изолировать проводку и электроустановку перед началом работ. Для этого можно отключить электроэнергию в соответствующих участках или использовать другие методы изоляции.
Установка временных ограждений: Для обеспечения безопасности рабочих и предотвращения падения предметов необходимо установить временные ограждения вокруг рабочей зоны. Ограждения должны быть надежными, достаточно высокими и иметь надежное крепление.
Обучение и проверка квалификации рабочих: Рабочие, выполняющие работы по прокладке кабеля за подвесными потолками, должны проходить специальное обучение и иметь необходимую квалификацию. Для обеспечения безопасности работников необходимо также проводить регулярные проверки и контроль квалификации.
Использование правильного инструмента и оборудования: При выполнении работ необходимо использовать правильный инструмент и оборудование, предназначенное для прокладки кабеля за подвесными потолками. Неправильное использование инструмента может привести к несчастным случаям и повреждению самого кабеля.
Соблюдение мер безопасности при прокладке кабеля за подвесными потолками является основой для успешного выполнения работ и обеспечения безопасности всех участников процесса.
Плюсы и минусы
Главным достоинством размещения электропроводки за натяжным потолком является ее незаметность. Не нужно штробить плиты, либо придумывать другие способы скрыть ненавистные провода, ведь полотно надежно спрячет все огрехи отделки.
При этом на прокладку кабеля без штробления придется потратить гораздо меньше сил, времени, и материалов.
Правда, верным решением будет провести свет по всем правилам, соединяя провода под прямым углом. Такое расположение кабелей делается для того, чтобы при ремонте можно было легко определить их местонахождение, во избежание случайного повреждения.
Испортить проводку, не повредив при этом натяжное полотно — невозможно. Если же потребуется ремонт, то ПВХ-пленку придется снимать, и провода окажутся на виду. Поэтому не имеет большого значения, как будет сделана разводка кабелей.
Это интересно: Схема электропроводки на кухне: план размещения розеток и выключателей
Варианты разводки
Если электрическая проводка прокладывается внутри легковоспламеняющихся конструкций, то тогда необходимо учитывать локализационную способность изолирующей ее трубы, то есть возможность противостоять замыканию. Поэтому в деревянных потолках используются металлические изолирующие трубы.
Причем после помещения кабеля в короб (трубу) должно остаться не менее 60 % свободного пространства по сравнению с общим размером сечения. Те места, где кабели входят в защитную изоляцию, должны быть уплотнены при помощи негорючего материала.
Эти требования необходимо соблюдать для предотвращения возможного воспламенения используемой конструкции из-за нагрева провода. Качественная изоляция также может предотвратить распространение угарного газа и дыма. Расплавившиеся под воздействием перегрева провода можно заменить, и пожар в таком случае не возникнет.
Преимущественно для изготовления подвесных конструкций используются негорючие или не поддерживающие горение материалы:
- Оцинкованная сталь;
- Полиэстер, пропитанный полиуретаном;
- Алюминий;
- Гипсокартон;
- Панели или пленка из поливинилхлорида;
- Гипс на подложке из ткани.
Электрическая проводка может быть выполнена при помощи металлических труб без изоляции в следующих случаях:
- Если конструкция выполнена с помощью гарпунного крепления, и над натяжной конструкцией проложен ВВГ-нг кабель, не соприкасающийся с тканью натяжной конструкции. В таком случае дополнительная изоляция не требуется, а при необходимости замены проводов часть конструкции может быть демонтирована.
- Если используется безгарпунная система крепления, то для дополнительной изоляции кабеля применятся гофрированная защита (труба из негорючего пластика), которая также облегчает возможность замены.
- Если используется алюминиевая или оцинкованная подвесная система. В этом случае также используется пластиковая изоляционная труба, которая также защищает провода от повреждения острыми краями профиля. Чаще всего такая гофрированная труба изготавливается из поливинилхлорида.
Для крепления проводов, которые будут находиться под подвесной или натяжной конструкцией, используется два основных способа:

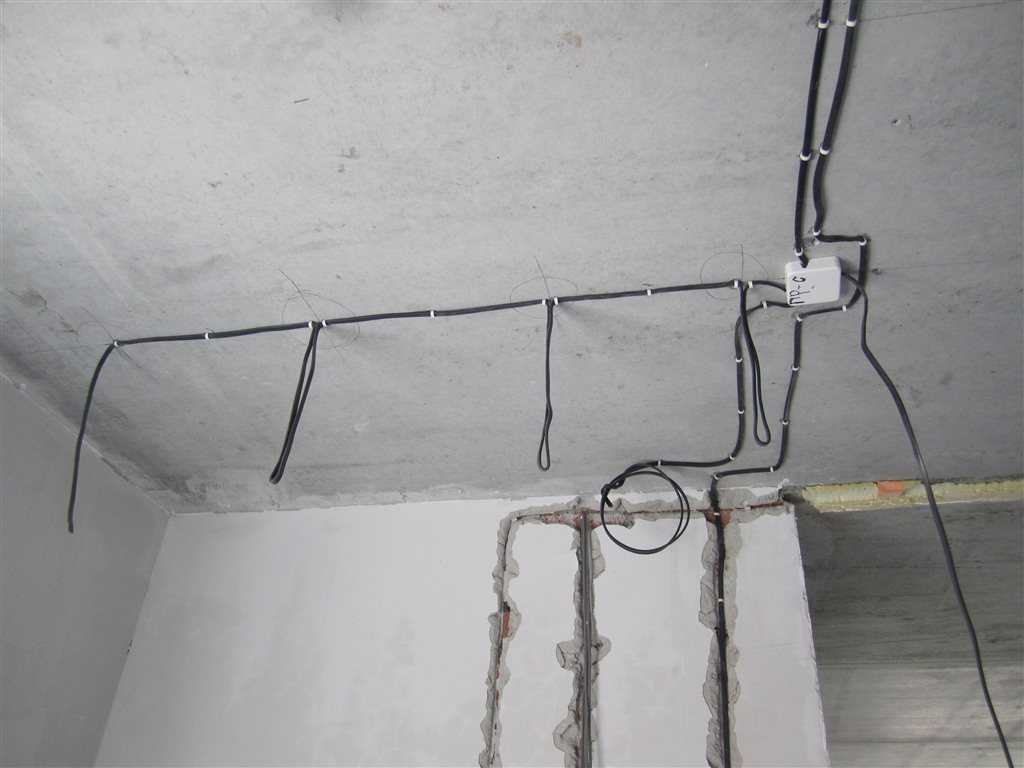

- Дюбель-хомут, представляющий собой пластиковую стяжку с колечком, в которое вставляется шуруп. Это самый простой и надежный способ крепления.
- Клипсы, которые крепятся к перекрытию при помощи шурупов. Они используются для крепления гофрированной трубы к потолку.
Если же повода необходимо закрепить на железобетонном потолке, то в этом случае также может использоваться несколько методов:
- Если потолок будет оштукатурен, то по его поверхности можно проложить ВВГ-нг кабель, рассчитанный на пиковый ток в 8А/мм2. Стоит также использовать армирующую сетку, иначе из-за периодического нагрева кабеля штукатурка может дать трещины. Закреплять кабель рекомендуется достаточно часто, чтобы избежать провисания.
- Если потолок не будет покрыт толстым слоем штукатурки, и представляет собой плиту – пустотку, то для того чтобы скрыть провод его следует поместить в пустоты, находящиеся в панели на расстоянии 100-140 мм друг от друга и расположенные по всей ее длине. В этом случае категорически нельзя использовать штробление.
Еще одним способом для размещения являются кабель – каналы, представляющие собой декоративные короба, которые при грамотном расположении могут выполнять функции элементов дизайна.

https://youtube.com/watch?v=n0KbsoM_FEkrel%3D0%26controls%3D0%26showinfo%3D0
- www.russtartup.ru
- electrik.info
- wikipotolok.com
- ceilingspro.ru
Особенности выбора типа кабеля для прокладки за подвесными потолками
При прокладке кабеля за подвесными потолками необходимо учитывать не только требования ПУЭ, но и особенности самого кабеля. Правильный выбор типа кабеля позволит обеспечить безопасность эксплуатации, надежность и эффективность сети.
1. Огнестойкость
Одним из основных требований при выборе кабеля для прокладки за подвесными потолками является его огнестойкость. При возникновении пожара, кабель должен сохранять работоспособность в течение определенного времени, чтобы обеспечить эвакуацию людей и своевременное обнаружение возгорания. Обычно используются кабели с огнестойкой оболочкой, которая не расплавляется и не горит при воздействии высоких температур.
2. Механическая прочность
Кабель, прокладываемый за подвесными потолками, подвержен механическим воздействиям, таким как деформация и вибрации
Поэтому важно выбрать кабель с достаточной механической прочностью, чтобы он не повреждался при эксплуатации. Некоторые типы кабелей имеют усиленную конструкцию, которая обеспечивает их долговечность и надежность в условиях повышенной нагрузки
3. Электромагнитная совместимость
При выборе кабеля для прокладки за подвесными потолками следует обратить внимание на его электромагнитную совместимость. Кабель не должен создавать помехи другим электрическим и электронным устройствам, а также быть защищенным от внешних помех
4. Степень защиты
За подвесными потолками могут находиться различные инженерные системы и коммуникации, которые могут представлять опасность для кабеля. Поэтому следует выбирать кабель с соответствующей степенью защиты от механических повреждений, влаги, пыли и других неблагоприятных условий эксплуатации.
5. Экономическая эффективность
Сравнение основных типов кабелей для прокладки за подвесными потолками:
Тип кабеля
Огнестойкость
Механическая прочность
Электромагнитная совместимость
Степень защиты
Экономическая эффективность
Кабель A
Высокая
Высокая
Хорошая
Средняя
Средняя
Кабель B
Средняя
Средняя
Отличная
Высокая
Низкая
Кабель C
Высокая
Средняя
Средняя
Высокая
Средняя
В итоге, выбор типа кабеля для прокладки за подвесными потолками зависит от конкретных требований и условий эксплуатации. Необходимо учитывать все перечисленные выше особенности и сравнить их с преимуществами каждого типа кабеля, чтобы выбрать наиболее подходящий вариант.
Назначение
Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.
К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.
Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.
Рис. 1. Воздействие механических услилий при заливке бетона
При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.
В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.
Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.
Что нужно знать
Важно знать, что монтаж электропроводки, выполненный с нарушением требований нормативных документов, может обернуться необходимостью дорогостоящего ремонта или даже возгоранием конструкции
Монтировать электропроводку начинают после выполнения подготовительных работ. Ошибки, допущенные на этом этапе установки натяжного потолка, могут привести к тому, что со временем от чернового потолка отвалятся небольшие фрагменты старой штукатурки или другой мусор. Конечно, они не прорвут покрытие, но будут на нём отлично заметны.
Если не обработать черновую поверхность специальными противогрибковыми и гидроизолирующими средствами, появится плесень. Она испортит внешний вид любого подвесного или натяжного потолка.
Выбор подходящего кабеля
При прокладке кабеля за подвесным потолком очень важно выбрать подходящий тип кабеля. В этом разделе мы рассмотрим несколько основных типов кабелей, которые могут быть использованы при установке подвесного потолка
Витая пара (UTP)
Кабель витой пары (UTP) является одним из наиболее распространенных типов кабеля для проводной передачи данных. Он состоит из нескольких проводников, скрученных вместе в пару. Витая пара обычно используется для сетевых соединений, таких как Ethernet.
Коаксиальный кабель
Коаксиальный кабель используется для передачи аналоговых и цифровых сигналов высокой частоты. Он имеет центральный проводник, обернутый слоем диэлектрика, который в свою очередь окружен экраном из медной фольги или оплеткой. Коаксиальный кабель обычно используется для телевизионных и спутниковых сигналов, а также для передачи сигналов видеонаблюдения.
Оптоволоконный кабель
Оптоволоконный кабель используется для передачи световых сигналов на большие расстояния. Он состоит из тонкого стеклянного или пластикового волокна, через которое передается световой импульс. Оптоволоконный кабель широко применяется в сетях связи, телекоммуникациях и других высокоскоростных сетях.
При выборе кабеля необходимо учесть специфические требования вашей системы и особенности прокладки за подвесным потолком. Рекомендуется обратиться к профессиональным специалистам или инженерам для получения консультации и выбора наиболее подходящего кабеля в соответствии с вашими потребностями.
