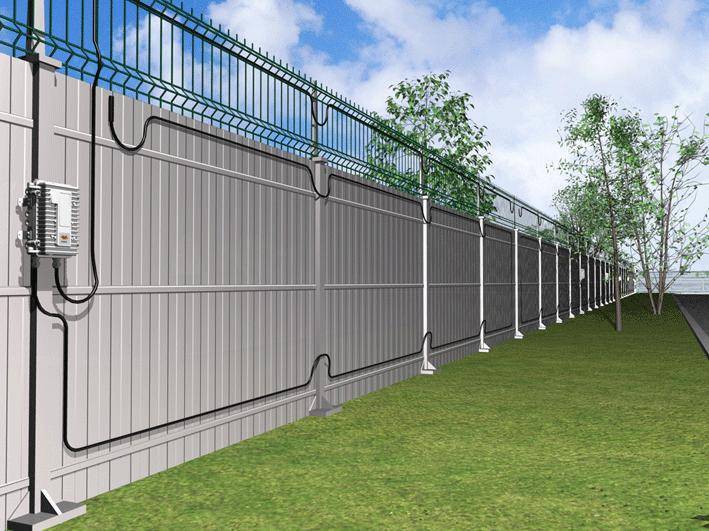

Прокладка кабеля по забору и металлоконструкциям

Оценка длины необходимого кабеля

Прежде чем приступить к прокладке кабеля по металлическому забору, необходимо оценить необходимую длину кабеля. Это позволит избежать излишних затрат и оптимизировать процесс установки.

Для начала измерьте длину забора, по которому вы планируете прокладывать кабель. Для этого можно использовать измерительную ленту или линейку. Учтите, что необходимо учитывать не только горизонтальные участки забора, но и вертикальные, если они есть.

После того как вы определили длину забора, добавьте к этой цифре некоторую запасную длину. Обычно рекомендуется добавлять запас около 10% от измеренной длины. Это позволит учесть возможные неожиданности в процессе установки и обеспечить достаточный запас кабеля для возможных будущих модификаций.

Если вы планируете прокладывать несколько кабелей по одному забору, сложите длины всех кабелей и добавьте запасную длину.

Итак, для оценки длины необходимого кабеля:

1. Измерьте длину забора.
2. Добавьте запасную длину (около 10% от измеренной длины).
3. Если планируется прокладывать несколько кабелей, сложите длины всех кабелей и добавьте запасную длину.

Теперь у вас есть оценка длины необходимого кабеля для прокладки по металлическому забору. Эта информация поможет вам выбрать правильный объем кабеля при его покупке и при планировании работ по установке.

Подготовка заземления для кабеля

Перед прокладкой кабеля по металлическому забору необходимо организовать надежное заземление. Заземление выполняется для обеспечения безопасности и защиты от электрического разряда. В данном разделе мы рассмотрим несколько важных шагов по подготовке заземления для кабеля.

1. Определите место для заземления: Выберите место, где будет расположен заземляющий проводник. Желательно выбирать участки земли, которые обладают хорошей электропроводностью, такие как влажные или глинистые почвы.

2. Подготовьте заземляющий провод: Выберите проводник соответствующей длины и сечения. Лучше всего использовать медный провод, так как он обладает высокой электропроводностью и способен долгое время сохранять свои качества.

3. Зарыть провод в землю: С помощью специальных заземляющих штырей или других креплений, закрепите провод на выбранном участке земли. Убедитесь, что провод надежно фиксирован, чтобы избежать его перемещения или повреждений.

4. Подключите заземляющий провод к кабелю: Соедините заземляющий провод с кабелем, используя подходящие разъемы или скрутку проводников. Убедитесь, что соединение надежно и не имеет изломов или перетираний проводов.

5. Проверьте качество заземления: После завершения установки заземления, необходимо провести проверку работоспособности. С помощью мультиметра или другого прибора для измерения сопротивления заземления, убедитесь, что сопротивление не превышает установленные нормы.

Следуя указанным выше шагам, вы сможете подготовить надежное заземление для кабеля, что обеспечит безопасность и надежность его работы. При необходимости, обратитесь за помощью к специалисту, который поможет вам с выбором и установкой заземления.

Некоторые особенности прокладки

1. Провода или электрокабели могут укладываться рядами поштучно, пучками, пакетами и многослойно. При укладке проводов рядами в один слой рекомендуемый зазор в свету между соседними проводами составляет пять миллиметров. При укладке пучками или пакетами зазор увеличивается до 20 мм, при многослойной укладке допускается полное отсутствие зазора.
2. При укладке проводов пучками, необходимо следить, чтобы в одной связке было не более двенадцати проводов, при этом диаметр одного пучка не должен превышать 10 см.
3. При горизонтальной укладке проводов на кабельные лотки рекомендуется увязывать их в пучки с шагом не менее 4,5 метра. При этом на прямолинейных горизонтальных участках допускается не увязывать провода в пучки вообще. При вертикальной укладке проводов в монтажные короба минимальный шаг увязки составляет 1 метр.
4. После того как металлоконструкция кабеленесущей трассы набрана и закреплена к перекрытиям здания специальным шнуром измеряют длину трассы для мерной резки электрокабелей и проводов. После резки провода группируются в пучки, бандажируются и оснащаются маркировочными бирками. После укладки в лотки и короба и соединения электрических проводов в единую цепь проверяется непрерывность «фаза-нуль» и омметром контролируется сопротивление изоляции.
5. Укладка проводов в кабельные лотки и короба должна проводиться при определенном температурном режиме. При температуре окружающей среды от -15°C и выше допускается прокладка кабелей без их предварительного прогрева. В температурном диапазоне -40…-15°C перед укладкой кабели и провода необходимо предварительно прогреть. При температуре воздуха -40°C и ниже укладку кабелей производить запрещено.
6. Электрокабели и провода укладываются в электротехнические короба с запасом по длине, необходимым для компенсации температурных деформаций и возможных смещений почвы. Запас электрокабеля должен быть уложен прямолинейно. Укладка запаса кольцами или витками не допускается.
7. При открытой укладке кабелей и проводов в пластиковых или металлических кабельных коробах следует учитывать их возможный нагрев под воздействием солнечного излучения. В этом случае дополнительно предусматриваются солнцезащитные экраны.
8. Любая кабельная линия должна быть максимально целостной (прокладываться целыми строительными длинами), то есть иметь минимальное количество соединительных муфт.
9. Электрокабели независимо от конструктивного исполнения опор должны крепиться в конечных точках, у соединительных или концевых муфт и на поворотах магистрали. Прямолинейные участки кабельной трассы рекомендуется крепить с шагом 1,0-1,5 метра. При прокладке проводов пучками, шаг крепления может быть увеличен до 8-10 метров.
10. Монтаж электрокабеля должен предотвращать возможные деформации от:• собственного веса кабеля;• механических напряжений, которые возникают от циклического нагрева и охлаждения;• магнитных взаимодействий, возникающих при коротких замыканиях.
11. При пересечении кабельной трассы с трубопроводом, расстояние между кабельными лотками и трубопроводом должно составлять не менее 5 см. В случае их параллельного расположения минимальное расстояние увеличивается до 10 см. Если по трубопроводу транспортируется газ или горючая жидкость, наименьшее расстояние до кабельного лотка принимается равным 25 см.
12. При прокладке электрических проводов в кабельный лоток для удобства их обслуживания в дальнейшей эксплуатации, а также в целях естественного охлаждения рекомендуется заполнять не более 50% объема электротехнического короба.
13. При организации кабельной трассы с помощью кабельных лотков и коробов следует следить, чтобы при монтаже отдельные элементы имели между собой надежный металлический контакт, поскольку обычно заземляется только начало и конец кабеленесущей системы (или одного ответвления).
14. Кабельные лотки и короба монтируется на высоте не менее двух метров от пола или обслуживаемой площадки. В помещениях, где может работать только специально обученный персонал (например, в электропомещениях), допускается монтаж металлических лотков на любой высоте.
15. Метод установки электротехнических коробов и лотков должен исключать возможность накапливания в них влаги. Для открытой прокладки кабеля и проводов обычно используют короба со съемной крышкой, чтобы обеспечить свободный доступ. Для скрытой проводки допускается использование труб и «глухих» коробов для проводов.

Выбор светотехники

При выборе светильников для забора необходимо обратить внимание на наличие влаго- и пылезащиты. Основные критерии выбора:

Основные критерии выбора:

• декоративные качества;
• крепление;
• материал, из которого он изготовлен;
• питание;
• пылевлагонеперементировство

По варианту осветительного оборудования:

• настенная: бюстгальтер;
• сверху размещаются: мячи, колпачки и т.д.

По способу питания различают лампы:

• автономный;
• питается от сети.

Световое оборудование, с помощью которого можно организовать подсветку забора, может быть различных видов и типов:

• фонари для столбов;
• прожекторы;
• проекторы;
• настенные фонари;
• наземные фонари;
• декоративные светильники и столбы.

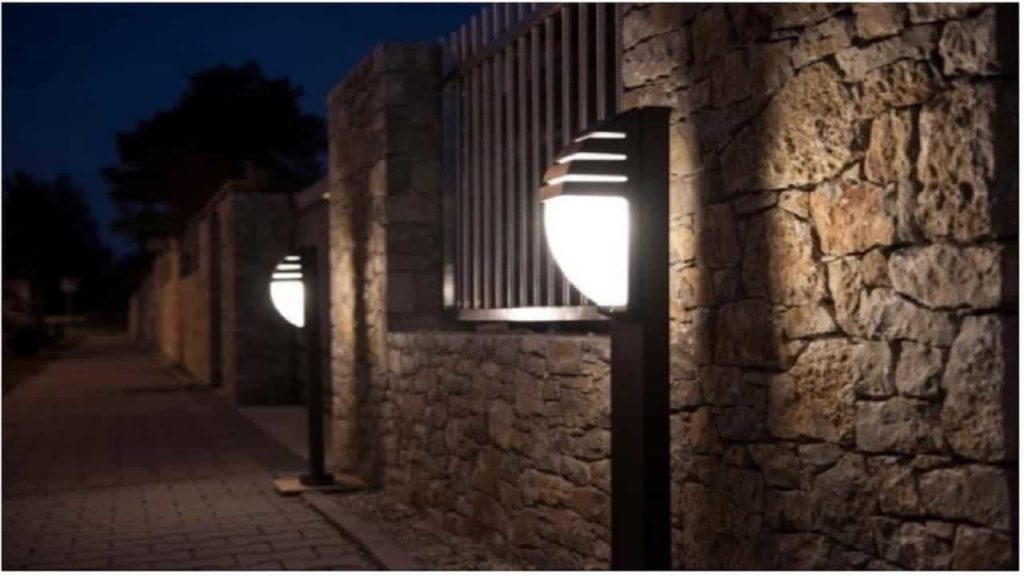

Фонари для столбов

Способен осветить достаточно большую площадь (мощность 70-400 Вт). Выпадает разный по конструкции очень очень и дейзон. Освещение в зависимости от конструкции может быть внутренним, внешним или одновременно внутренним и внешним запустить приложения для программы охранной ташади.

Особого ухода не требует, достаточно периодической чистки от грязи и пыли.

Точечные светильники

Компактные не очень мощные лампы (мощность 15-40 Вт). Как правило, они используются для решения декоративной задачи: подсветки, дополняющей основное освещение.

Могут монтироваться как на опорах, так и на самих участках.

Прожекторы

Относительно небольшого размера. Используются для выделения любого соаружения или его части. Маленькие, направленные на забор, можно использовать в качестве подсветки. Более мощный, направленный на участок, — как осветительный.

Возможна установка как на самом заборе, так и рядом с ним на земле или на тротуаре.

Наземные фонари

Подойдет, если нужно осветить большую площадь. Обычно их устанавливают вокруг забора. Выпускаются разные модели. У них отдельная нога.

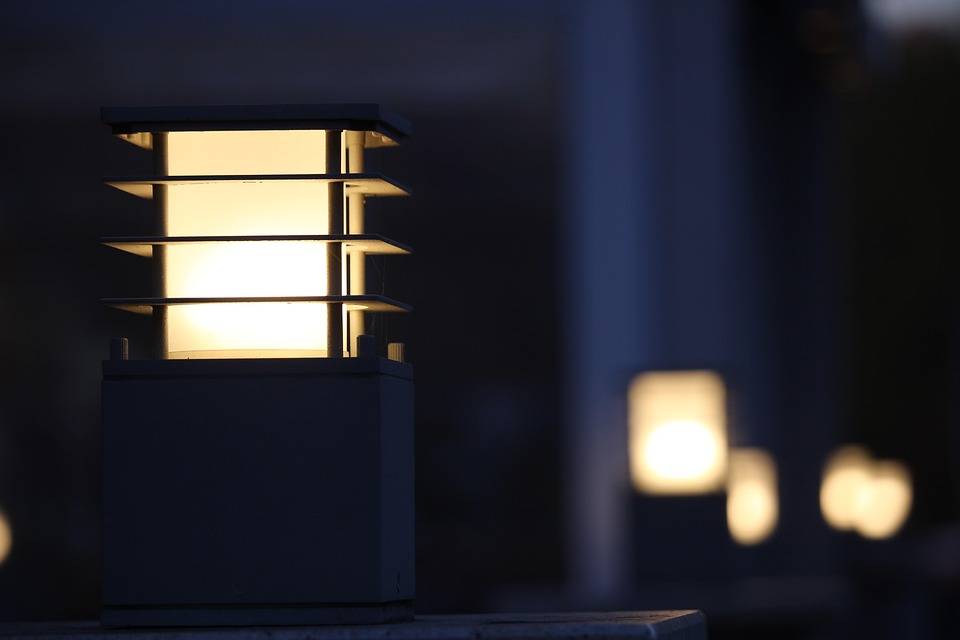

Декоративные светильники и болларды

По мощности и яркости освещения – средний.

Декоративные задачи решает практически любой светильник. Для уличного освещения участка хорошо подходят современные фонари в виде столбов – столбов. Они проявляются как физические, в полосе, так и постоянно. Можно наставлять на крыльце, парапетах, порёчах, вдоль заборов и т.д.п.

Прокладка кабеля по каменному или бетонному забору

С точки зрения ПУЭ, выполнение работ проводится по аналогии с каменной стеной здания. При высоте линии от 2.75 м, достаточно незащищенного изолированного повода с внешней оболочкой.

Согласно Правил, подойдет обычный ВВГ соответствующего сечения. Однако, учитывая расположение проводки, лучше использовать силовой кабель в двойной оболочке.

Если забор монолитный (каменная или кирпичная кладка, или он отлит из бетона), кабель укладывается непосредственно на поверхность, с помощью стандартных клипс (хомутов) для уличного монтажа. Они могут быть пластиковыми или металлическими.

Существуют отдельные правила для самонесущего изолированного провода (СИП). Поскольку он имеет один слой изоляции, при монтаже обеспечивается зазор 60 мм. Для этого предлагаются специальные монтажные хомуты.

Если забор собран из бетонных наборных панелей, крепить кабель непосредственно на плоскость нельзя. При ветровой нагрузке, панели могут смещаться, и проводка рано или поздно оборвется. В таком случае кабель крепится на несущий трос, а точки подвеса размещаются на опорных столбах.

Если прокладка на высоте менее 2.75 м от грунта, требуется внешняя защита кабеля. Во-первых, возможно случайное его повреждение. Во-вторых, на такой высоте есть риск поражения электротоком. Проводка укладывается в короб, кабельный рукав (гофр), или трубу. Материал не имеет значения — главное обеспечить механическую защиту.

Планирование маршрута кабеля

Прежде чем приступить к прокладке кабеля по металлическому забору, необходимо планировать маршрут, чтобы сделать процесс максимально эффективным и безопасным.

Вот несколько полезных советов для планирования маршрута кабеля по металлическому забору:

• Сделайте обзорную оценку забора с целью определения наиболее удобного и безопасного маршрута для прокладки кабеля. Учтите препятствия, такие как ворота, углы забора, металлические пластины и другие элементы, которые могут создать проблемы при прокладке.
• Определите точное место, где кабель должен входить и выходить из забора. Учтите расстояние до источника питания или устройства, к которому будет подключен кабель.
• Измерьте длину, которую необходимо прокрыть, и приобретите достаточное количество кабеля. Рекомендуется приобрести немного запасного кабеля на случай непредвиденных ситуаций или ошибок при прокладке.
• Разработайте план прохождения кабеля через забор. Учитывайте структуру забора и планируйте прохождение кабеля вдоль горизонтальных или вертикальных стержней, устанавливая кабель с помощью крепежных скоб или заклепок.
• Пометьте места, где необходимо установить крепежные скобы или заклепки для фиксации кабеля. Это поможет вам быть организованными и избежать ошибок при прокладке.

Следуя этим простым советам, вы сможете эффективно спланировать маршрут кабеля и выполнить прокладку по металлическому забору без лишних сложностей.

Монтаж слаботочки

Быстро и качественно монтировать слаботочную сеть могут только высококвалифицированные профессионалы. Процесс работы может включать в себя такие составляющие:

• прокладку различных информационных сетей (телефонных, телевизионных, компьютерных, интернет-кабелей);
• монтаж информационных розеток и других элементов специализированного оборудования;
• установку различных коммуникационных приборов (домофоны, системы сигнализации и видеонаблюдения).

Наличие, строение и удалённость наружных слаботочных систем влияет на особенности монтажа и стоимость работ мастеров. Что касается внутреннего монтажа, он может производиться различными способами в зависимости от элементов декора и характеристик помещения. Чаще всего используют такие методы:

• Установка в полости стен удобна если дом имеет каркасное строение или стены в нём из гипсокартона. Так можно полностью скрыть проводку и она не будет нарушать внешний вид комнаты, так как полностью скроется с поля зрения в стенах.
• Монтаж слаботочных систем в каналы позволяет защитить от механического воздействия кабеля, скрыв их в трубах соответствующего диаметра. Эти трубы можно спрятать с помощью элементов интерьера и декора.
• Прокладка в полости подвесного потолка также полностью освобождает комнату от вида проводки. Она особенна удобна для коммерческих систем в помещениях, где все комнаты обустроены подвесными потолками.
• Монтаж в фальшпол удобен при капитальном ремонте или строительстве здания. Такой способ позволяет не только скрыть провода, но и установить информационные розетки в пол, что очень практично для использования мобильных перегородок в офисах.
• Прокладка проводки в воздухе используется для монтажа наружной слаботочки между домами.
• Подземный монтаж используют, прокладывая наружные слаботочные сети. Он обеспечивает соединение зданий.

В процессе установки все эти способы могут комбинироваться друг с другом для достижения наилучшего результата и долгосрочной службы сети. В бытовых условиях возможна даже прокладка разными методами в отдельных комнатах. Это позволяет не нарушать целостность внешнего вида помещений и в то же время снабжать их необходимым оборудованием для полноценной работы информационной сети и бесперебойной коммуникации.

Прокладка кабеля по деревянному забору

Требования по высоте такие же, как и по бетону. Основные ограничения согласно ПУЭ — пожарная защита. Если кабель имеет оболочку из несгораемых или трудновоспламеняемых материалов, можно крепить непосредственно на забор. Для оболочки из сгораемых материалов, существует ряд требований. Достаточно выполнить хотя бы одно из них:

• Силовой провод прокладывается на расстоянии от деревянной поверхности с помощью роликов из несгораемого диэлектрика (чаще всего — керамика).
• Проводка укладывается в негорючий рукав (гофр). Это может быть металл или пластик, не поддерживающий горение.
• Монтаж производится внутри несгораемого короба.
• Используется подложка из негорючего материала, шириной не менее 10 мм в стороны от кабеля. Можно использовать несущую конструкцию из профильной трубы. Только провод не должен касаться дерева.

  Распространенный вариант — стальная полоса, прибитая к доскам забора. Попутно она выполняет функцию несущей конструкции.

Общие правила безопасности, для незащищенного изолированного провода

С точки зрения опасности прикосновения, незащищенный изолированный провод рассматривается, как неизолированный, то есть голый. Что такое незащищенный кабель? Это проводник, имеющий лишь изоляцию жил и внешнюю оболочку (или без нее, как СИП). То есть, при механическом воздействии острым предметом, можно коснуться токопроводящих жил.

Защищенным считается кабель, имеющий бронированную оболочку, либо уложенный в прочный короб (трубу).

• Расстояние от земли до незащищенного провода должно быть не менее 2.75 метров. То есть, если ваш забор высотой от 3 м, задача упрощается.
• Материал оболочки при открытой прокладке (без защитного короба или рукава) подбирается с учетом внешней среды. Защита от мороза, перегрева, ультрафиолетовых солнечных лучей.
• Разумеется, изоляция должна быть герметичной.
• Необходимо предусмотреть температурные изменения длины: как забора, так и кабеля. При любых условиях недопустимо возникновение усилия тяжения.
• По всей протяженности, провода должны иметь доступ для визуального контроля состояния, и ремонта.
• В местах соединений (коробочки, муфты), необходимо обеспечить запас проводки в виде петли, для повторного соединения.
• Запрещено использовать кабель в качестве несущей конструкции для иных предметов (даже если провод является самонесущим).

Неформальная рекомендация — лучше использовать кабель с внешней оболочкой белого цвета. В яркий солнечный день проводка меньше нагревается.

Рассмотрим каждый вариант в зависимости от материала забора.

Использование кабельных гофр

Установка кабеля по металлическому забору может оказаться сложной задачей из-за наличия преград и ограничений. Однако использование кабельных гофр может значительно упростить этот процесс.

Кабельная гофра представляет собой гибкую и прочную трубку, которая защищает кабель от механических повреждений и воздействия окружающей среды

Важно выбрать правильный тип кабельной гофры, учитывая условия эксплуатации и требования безопасности

Преимущества использования кабельных гофр:

• Защита кабеля от повреждений. Кабельная гофра предотвращает повреждения кабеля, вызванные механическими воздействиями, например, ударом или сжатием.
• Защита от воздействия окружающей среды. Кабельная гофра обеспечивает защиту кабеля от влаги, пыли, осадков и других внешних факторов, которые могут негативно влиять на его работу.
• Удобство монтажа и обслуживания. Кабельная гофра позволяет легко и быстро установить и обслуживать кабель, не требуя дополнительных инструментов или специальных навыков.

При выборе кабельной гофры следует учитывать несколько факторов:

1. Тип кабеля, который будет использоваться. Некоторые типы кабелей могут требовать особого типа гофры.
2. Уровень защиты, необходимый для кабеля. Например, если кабель будет установлен во влажной среде, необходимо выбрать гофру с высокой степенью влагозащиты.
3. Длина и диаметр кабеля. Гофра должна быть достаточно длинной и широкой, чтобы вместить кабель без излишнего напряжения или сжатия.

После выбора подходящей кабельной гофры необходимо правильно установить ее на металлический забор. Это можно сделать с помощью специальных крепежных элементов, таких как хомуты и зажимы. Также рекомендуется установить гофру таким образом, чтобы она проходила по наружной поверхности забора, защищая кабель от внешних повреждений.

Использование кабельной гофры при прокладке кабеля по металлическому забору является эффективным и надежным способом защиты кабеля. Однако перед началом установки необходимо тщательно спланировать и изучить условия эксплуатации, чтобы выбрать подходящий тип гофры и обеспечить надежную защиту кабеля.

Способы прокладки кабеля для уличного освещения

Методы прокладки кабеля:

• воздушный: кабель содержит несущий элемент для крепления провода;

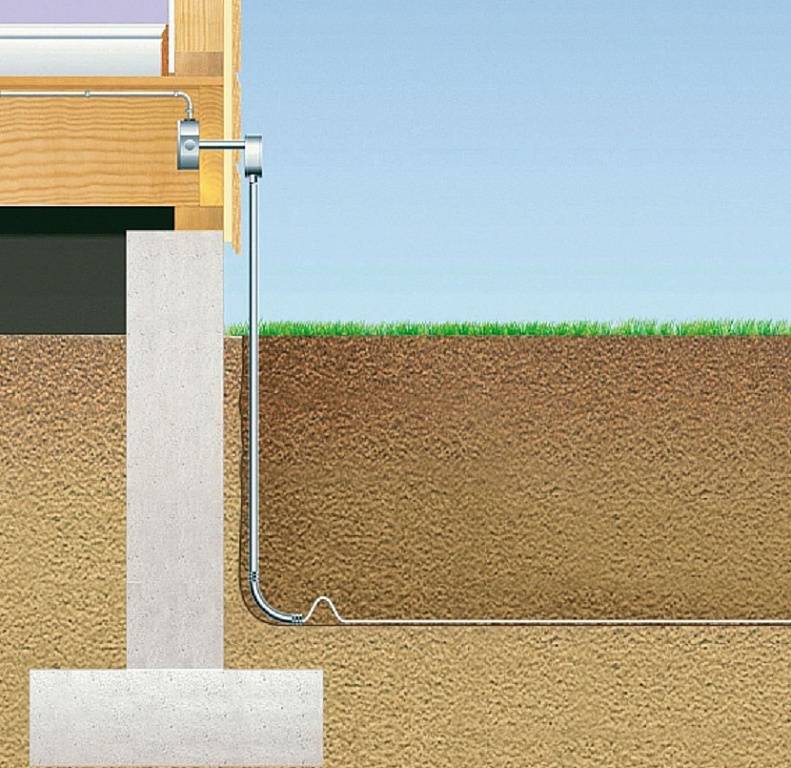

• подземный: кабель с оцинкованной проволокой, возможно укладывать, не применяя дополнительную защиту.

Для прокладки кабеля подходит:

• открытая местность;
• подземная укладка;
• стены зданий.

Кабели укладывают:

1. Открытым способом. Монтаж осуществляется не менее, чем в двух метрах над поверхностью, на стенах, столбах, опорах и т. п. Необходима дополнительная защита от повреждений. Подземная укладка допускается только для бронированной линии.
2. Скрытым способом. Кабель прокладывается в ж/б-лотках, гофрированных коробах или трубах, каналах, блоках, траншеях.

Варианты прокладки проводов и кабелей по различным основаниям

Монтаж кабеля, а также способы подключения провода на опоре будут иметь существенные отличия в зависимости от материала и типа основания.

Наиболее распространённые виды прокладки кабелей на ограждении загородного участка для:

Забора выше двух метров. Не требуется дополнительная защита от механических повреждений. К стальному тросу (около двух миллиметров) хомутами крепится проводник. Недорогой и относительно лёгкий способ монтажа.

Деревянного забора ниже двух метров. Защита кабеля должна быть изготовлена из негорючего материала. Уголки и металлические короба стоят больше, дешевле использовать гофрированную трубу из металла.

Каменного или кирпичного забора ниже двух метров. Кабель крепится также, как при открытом способе проводки по стенам. Должны соблюдаться все требования безопасности.

Металлического забора (например, профнастил) ниже двух метров. Потребуются трубы или короба. Пластиковая гофра – наиболее простой вариант (предпочтительнее полиэтиленовая чёрная). Крепится к несущей поверхности с шагом не более одного метра.

Прокладка кабеля по каменному или бетонному забору

Укладка производится на высоте 2,75 метра. Изолированному проводу, имеющему внешнюю оболочку, не требуется дополнительная защита. Подходит стандартный ВВГ-кабель. Однако, предпочтительнее наличие двойной оболочки.

Монтируется кабель в случае монолитного забора непосредственно на поверхность с помощью металлических или пластиковых хомутов.

При использовании СИП-кабеля с одним изолирующим слоем нужно, применив монтажные специальные хомуты, обеспечить зазор около 6 см.

Если забор сборный, то монтаж кабеля осуществляется с помощью троса (точки подвеса на опорах).

В качестве защиты подойдёт труба, гофр-рукав или короб.

Прокладка кабеля по деревянному забору

По высоте требования такие же, как и для бетонного основания.

С помощью керамических роликов обеспечивается определённое расстояние от деревянного основания. Кабель не должен соприкасаться с деревом. Укладка производится в гофр из негорючего материала: специальный пластик, металл.

Часто используется прибитая к забору полоса из стали, которая также выступает в качестве несущей конструкции.

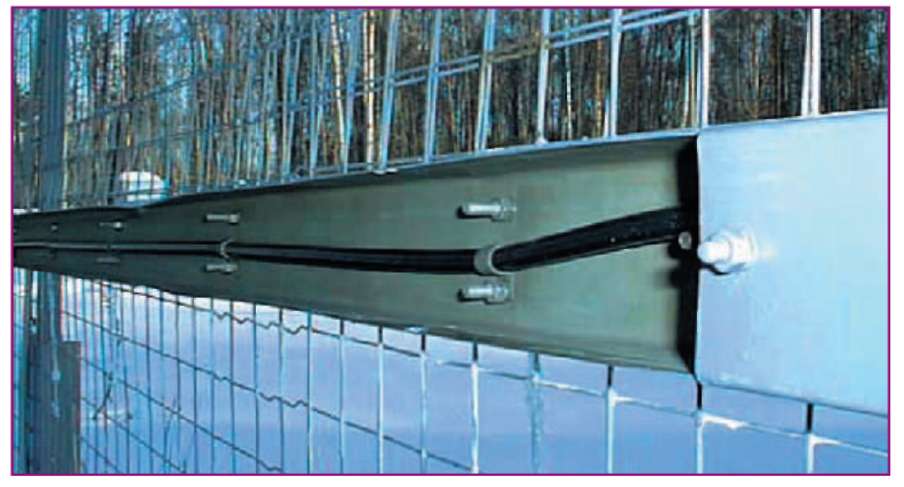

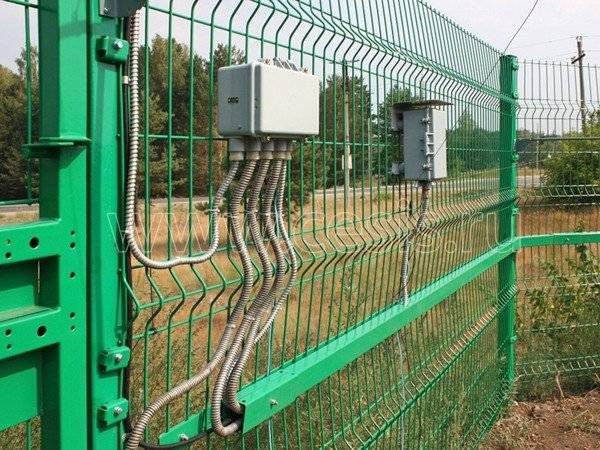

Прокладка кабеля по металлическому забору

В этом случае главное – обеспечить электробезопасность.

Кабель монтируется стандартными креплениями, как в случае с обычной стеной.

По забору из сваренной прочной рамы оптимальной будет прокладка по горизонтальной верхней направляющей, с учётом высоты (при высоте ниже 2,75 м обязательно наличие короба или рукава).

Для заборов из сетки или решёток – лучшим вариантом будет трос (подвес – на опорах). Поскольку сетчатые заборы, как правило, ниже 2,5 метров, в любом случае понадобятся короба или гофр, которые можно крепить и на опоры, и на саму сетку, как и распределительные монтажные коробки.

Какие трубы использовать

Как не странно, в первую очередь это зависит не от рабочих свойств материала, а от внешнего вида. Если вы не поклонник винтажного или лофт стиля, трубопровод несет исключительно утилитарную функцию. Это вовсе не означает, что можно использовать ржавые канализационные трубы. Но классические водопроводные — запросто.

Мало того, вся фурнитура (уголки, муфты, тройники) так же пригодится. Разумеется, такая труба защитит электропроводку даже в случае боевых действий. Равно как и пожар по причине горящих проводов никогда не возникнет. Но стоимость трубопровода слишком высока для такого применения.

А вот если у вас есть демонтированная система отопления или водоснабжения, выполненная на не слишком изношенных трубах, можно сэкономить при высоком качестве конечного результата.

Согласно заранее составленной схеме размещения сети, определяем критичные для прокладки места. А именно: изгибы на 90°. Оптимальный вариант — на всех углах установить распаячные коробки. Провода в них не будут коммутироваться, но такой способ существенно упростит саму прокладку.

Собираем конструкцию, от одной коробки до другой. Технология похожа на монтаж проводки в стене, только кабель укладывается после установки коробочек.

А как протянуть кабель в трубе после ее сборки?

Есть только один способ: с помощью стальной струны. Если вы когда-нибудь покупали гофр, внутри всегда есть протяжная струна. Ее не следует выбрасывать. Она легко проталкивается во внутреннюю полость, затем с ее помощью затягивается проводка. Если труба старая (именно этот вариант мы сейчас рассматриваем), ее внутреннюю поверхность следует подготовить. Выполняется обычная прочистка стальным ершиком. Внутри не должно быть заусенцев, торчащего облоя от сварки. Если материал не оцинкован — рекомендуется покрасить изнутри. Способов много: от протаскивания поролонового кляпа, смоченного в краске, до проливания состава по вертикально установленной трубе через лейку.

После заведения концов в коробочки, на торцах устанавливаются пластиковые втулки. Это необходимо для сохранения целостности кабеля.

При использовании специальных тонкостенных (для экономии металла) труб, подобных проблем не возникает в принципе. Фирменный трубопровод рассчитан на протяжку кабеля. Поэтому все углы выполнены с большим радиусом, внутренняя поверхность гладкая и покрыта составом, снижающим трение.

В коробочках не обязательно организовывать слой диэлектрика, просто соединение концов должно быть максимально надежным.

Обход «заборной инфраструктуры»

На пути силового кабеля могут встретиться ворота или калитка. Как правильно обойти препятствие? Если проем имеет «П» образную коробку, или над воротами (калиткой) есть несущая плоскость (конек), проблема решается сама собой. Проводка крепится к стационарной поверхности.

Правила по геометрии прокладки такие же, как на фасадах зданий: не ближе 50 см к проему. Однако на практике такое расположение редко выполняется. Поэтому для защиты от повреждений, кабель вокруг калитки или ворот, следует уложить в короб.

Если над воротами или калиткой нет стационарных конструкций — необходима воздушная прокладка силового кабеля. При этом надо обеспечить расстояние до грунта не менее 2.75 метров, (или больше, если есть необходимость въезда на территорию габаритной техники). Если забор ниже этой высоты, устанавливаются столбы для растяжки.

2.3.134

При прокладке кабельных линий в производственных помещениях должны быть выполнены следующие требования:

1. Кабели должны быть доступны для ремонта, а открыто проложенные – и для осмотра.

Кабели (в том числе бронированные), расположенные в местах, где производится перемещение механизмов, оборудования, грузов и транспорта, должны быть защищены от повреждений в соответствии с требованиями, приведенными в 2.3.15.

2. Расстояние в свету между кабелями должно соответствовать приведенному в табл. 2.3.1.

3. Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями – не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т. п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.

Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.

Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.

Нужно ли заземление в частном доме

При использовании бытовых электроприборов всегда есть риск повреждения изоляции проводов или их короткого замыкания на корпусе. В этом случае любое попадание человека в опасную зону приводит к поражению электрическим током, которое может закончиться трагически. Ток всегда стремится к земле, и человеческое тело становится проводником, соединяющим поврежденное устройство с землей.

Что дает заземление? Фактически, это система, которая обеспечивает кратчайший путь для электрического тока. По закону физики он выбирает проводник с наименьшим электрическим сопротивлением, и схема обладает этим свойством. Практически весь ток направляется в систему заземляющих электродов и поэтому только небольшая его часть пройдет через тело человека, что не сможет причинить вред. Таким образом, контур заземления обеспечивает электробезопасность. В нормативных документах (ГОСТ, СНиП, ПУЭ) указано, что любой частный жилой дом следует оборудовать сетями переменного тока на напряжение выше 40В и переменный ток выше 100В.

Помимо обеспечения безопасности, система заземления увеличивает надежность и долговечность бытовой техники. Обеспечивает стабильную работу установок, защиту от перенапряжений и различных помех в сети, снижает влияние внешних источников электромагнитного излучения.

Заземление не следует путать с громоотводами (громоотводами). Хотя принцип их действия схож, но они выполняют другую задачу. Задача громоотвода – отразить удар молнии в землю, когда он попадает в дом. В этом случае возникает мощный электрический заряд, который не должен попадать во внутреннюю сеть, ведь он может просто расплавить провод или кабель. Поэтому линия громоотвода идет от приемников на крыше по внешнему контуру и не должна совмещаться с внутренней линией заземления. У молниеотвода и заземления может быть общая скрытая цепь (если у нее есть запас по поперечному сечению), но проводка должна быть разделена.
