Правила прокладки кабеля по фасаду здания

Монтаж электропроводки по сгораемым основаниям: правила и реальность

В каменных домах с монтажом электропроводки все проще, так как прокладка кабеля по несгораемым основаниям не требует дополнительных мер защиты. Достаточно грамотного расчета сечений кабеля (не поддерживающего горение) и наличия в системе электрозащитного оборудования, которое соответствует нагрузкам. Иначе обстоит дело с проводкой, проложенной по сгораемым основаниям: чтобы она соответствовала действующим правилам, придется приложить куда больше усилий. Если дом деревянный (каркасный), прокладка внутренних электросетей будет и сложнее, и дороже. Но и каменный дом не всегда возможность обойтись «малой кровью», ведь зачастую перекрытия, а то и мансарды и различные надстройки в таких домах тоже деревянные или с деревянным каркасом. Рассмотрим, какими правилами регламентируется монтаж проводки по сгораемым основаниям, и как его осуществляют участники FORUMHOUSE.

• Специфика монтажа электропроводки по правилам устройства электроустановок (ПУЭ).
• Специфика монтажа внутренних кабельных сетей по СП 31-110-2003
• Советы по монтажу и примеры исполнения.

Наружный монтаж

Это самый малозатратный способ. Наружный монтаж можно выполнить сравнительно быстро, а в случае выхода кабеля из строя обнаружение места повреждения и ремонт не потребует значительных усилий. Крепление к стенам выполняется с помощью скреп и скоб, а подвешивание – на металлических тросах. Производятся также и самонесущие кабели, с тросом, встроенным в наружную изоляцию.

Силовой кабель для наружной прокладки должен иметь наружную изоляцию, способную выдержать перепады температур и изменение влажности. Кроме того, она должна обладать высокой механической прочностью, чтобы защитить токоведущие проводники. При грамотном монтаже такой кабель способен обеспечивать электропитание объекта в течение нескольких десятков лет (проектирование электроснабжения).

Прокладка кабеля по металлическому забору

Согласно Правил устройства электроустановок — ограничений нет, за исключением общих требований безопасности (см. выше). Самое главное — обеспечение электробезопасности людей. Если оболочка по каким-либо причинам будет нарушена, вся плоскость забора превратится в источник опасности поражения электротоком. Поэтому металлический забор с электропроводкой необходимо заземлять.

Забетонированные на любую глубину стальные столбы-опоры, на которых крепится забор — заземлением не являются. Необходимо организовать защитный контур, и подключить его к плоскости забора.

Причем все щиты должны быть соединены между собой надежными проводниками.

Монтаж кабеля производится с помощью стандартных креплений, как на обычную стену.

Если забор состоит из прочной рамы, сваренной из профильных труб, оптимальный маршрут прокладки — верхняя горизонтальная направляющая. Разумеется, с соблюдением правил высоты: если расстояние до земли менее 2.75 м, кабель должен быть в рукаве или коробе.

Отдельная тема — заборы из сетки или решетки. Самый простой способ — несущий трос. Точки подвеса располагаются на опорных столбах. Но такие заборы редко превышают высоту 2.5 метра, поэтому все равно придется укладывать кабель в рукав или короб. Второй вариант предпочтительнее с точки зрения эстетики.

При этом, короб или гофр можно крепить как на столбы, так и непосредственно на сетку. То же самое касается установки монтажных распределительных коробок.

Монтаж СИП по деревянным стенам и сайдингу

А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?

Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.

Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.

Данный вариант широко распространен, но имеет как преимущества, так и недостатки.

Плюсы:

• вся конструкция выглядит более эстетично
• вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
• обеспечивается дополнительная механическая защита

• лишние затраты на металлорукав и крепления к нему
• как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
• помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения

При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток. Что может привести к повреждению изоляции.

Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.

У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.

Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.

Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий. Подробнее о таких марках и их характеристиках можно ознакомиться в статье “Марки СИП проводов – отличия, характеристики”

Подробнее о таких марках и их характеристиках можно ознакомиться в статье “Марки СИП проводов – отличия, характеристики”.

Подключение ответвления к дому кабелями на несущем тросе

Шаги по подключению кабеля на несущем тросе, такие же, как и при подключении проводов СИП. Только между домом и опорой натягивается несущий стальной трос. Для крепления троса к стене дома и к столбу применяются анкеры с петлями для тросов или натяжные муфты, которые крепятся к анкерам муфтовыми соединительными планками (смотри фото).

Сами провода подключаются к проводам магистральной линии специальными плашечными зажимами к неизолированным проводам или прокалывающими зажимами к изолированным проводам.А на тросе кабели крепяться кабельными бандажными ремешками.

Остановлюсь подробнее на креплении анкеров к стене дома и к столбу.

Монтаж СИП по деревянным стенам и сайдингу

А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?

Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.

Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.

Данный вариант широко распространен, но имеет как преимущества, так и недостатки.

Плюсы:

• вся конструкция выглядит более эстетично
• вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
• обеспечивается дополнительная механическая защита

• лишние затраты на металлорукав и крепления к нему
• как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
• помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения

При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток. Что может привести к повреждению изоляции.

Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.

У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.

Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.

Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий

Подробнее о таких марках и их характеристиках можно ознакомиться в статье “Марки СИП проводов – отличия, характеристики”

Подробнее о таких марках и их характеристиках можно ознакомиться в статье “Марки СИП проводов – отличия, характеристики”.

Как крепить провод СИП к дому

На смену неизолированным алюминиевым многожильным проводам, которыми ранее выполнялось подключение электросети к потребителю, пришли провода СИП. СИП – самонесущий изолированный провод. В сравнении с “предшественником” он обладает рядом преимуществ:

• снижает стоимость и увеличивает скорость монтажа
• повышает безопасность эксплуатации электросетей. Провода не схлестываются, создавая короткие замыкания.
• широкий диапазон применения. От присоединения абонентов на 220/380 Вт до устройства линий на 35кВт
• имеют большое разнообразие конструкций для разных задач
• провода противостоят ледообразованию
• использование универсального крепежа для СИП
• широкий диапазон рабочих характеристик. Температура – от -60 град. С до +50 град. С. Срок эксплуатации – 45 лет.

Ниже мы рассмотрим пример крепления СИП к дому. Однозначно, такую работу должны выполнять только сертифицированные электрики и цель данной статьи познакомить читателя с необходимой арматурой и способом крепления. Владея такой информацией вы можете не только проконтролировать электрика, но и подсказать что-то полезное. Правильный крепеж СИП – это ваша безопасность.

Для подсоединения к дому электрической сети потребуются:

1. Кронштейн (крюк) – 2 шт.
2. Натяжной зажим – 2 шт.
3. Прокалывающий зажим – 2 шт.
4. Кронштейн крепления провода СИП к фасаду – зависит от расстояния между точкой подвода и местом ввода в дом. Устанавливаются через каждые 70 см.
5. Бандажная лента.
6. Собственно, сам провод СИП 2х16

Важность применения норм

Чтобы избежать опасности при монтаже электропроводки, нужно правильно рассчитать площадь поперечного сечения проводов, ведь от нее зависит сопротивление. Чем больше сопротивление, тем сильнее провода будут нагреваться. Важную роль играет правильный подбор материалов кабеля, соединение проводов, выбор места монтажа, изоляционных материалов. Необходимо правильно рассчитать нагрузку и подобрать защитные устройства, не забыть о заземлении.

Ошибка может привести к замыканию, и как следствие, возникает пожар. Чтобы этого не произошло, нужно использовать нормы и правила. Если постройка была воздвигнута без их соблюдения, то страховая компания не выплатит страховку при несчастном случае. Материальные потери могут быть весьма существенными, это не считая людских жизней, утрата которых невосполнима.

Это интересно: Автомат до УЗО или после — как правильно сделать

Как осуществляется прокладка кабеля по фасаду?

Принципы прокладки кабеля по фасаду здания

Прокладка кабеля по фасаду здания – принцип монтажа при подключении к электросети частных домов, дач, коттеджей, гаражей, бань и т.п. Данный метод прокладки кабеля отличается особой серьезностью, поскольку необходимо полное соблюдение всех правил и требований. Нередко даже малейшие нарушения при проводке кабеля по фасаду здания могут привести к нестабильной работе электросети и выходу из строя электрооборудования, что чревато возникновением пожаров и поражениями электрическим током.

Существует два способа проводки кабеля по фасаду (в соответствии с ПУЭ):

• открытый способ;
• закрытый способ.

Выбор того или иного способа напрямую зависит от того, каковы условия эксплуатации кабеля, от марки изделия, материала изготовления поверхности (каменная стена, бетонная, деревянная и др.) и наличии отделки.

Каждый материал подразумевает конкретные электромонтажные нормы в процессе работы с ним.

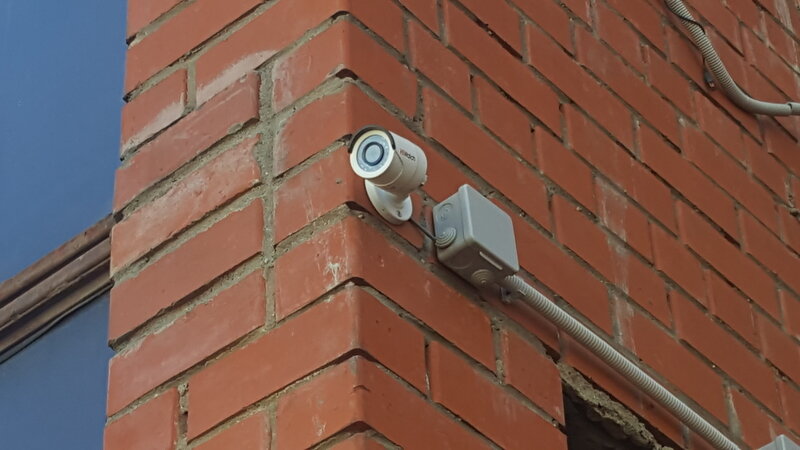

Прокладка кабеля по кирпичному, бетонному или каменному фасаду

Прокладка кабеля по стенам из кирпича, камня или бетона подразумевает под собой открытый монтаж (по ПУЭ) с условием применения бронированного кабеля или кабеля марки ВВГ. Монтаж кабеля происходит с использованием специального короба из металла, который делает всю конструкцию более надежной и удобной, а также оберегает кабель от механических повреждений. Если Вы уверены в том, что риск повреждений минимален, прокладка может осуществляться с помощью специальной гофрированной трубы из поливинилхлорида.

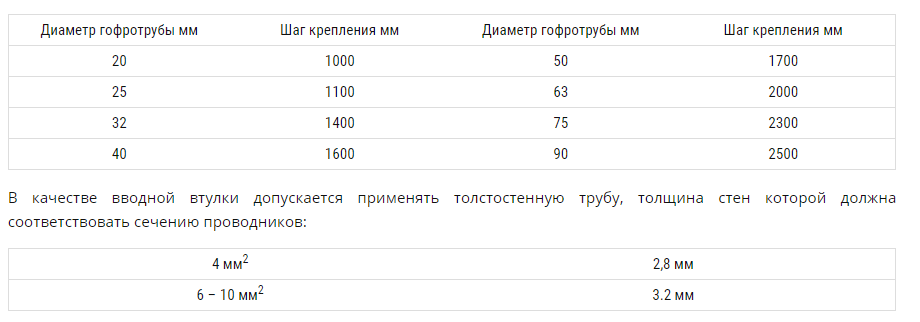

Максимальный шаг крепления кабельно-проводниковой продукции – 350 мм (на горизонтальной плоскости) и 500 мм (на вертикальной плоскости). В области, где кабель изгибается, размер шага крепления – 100 мм.

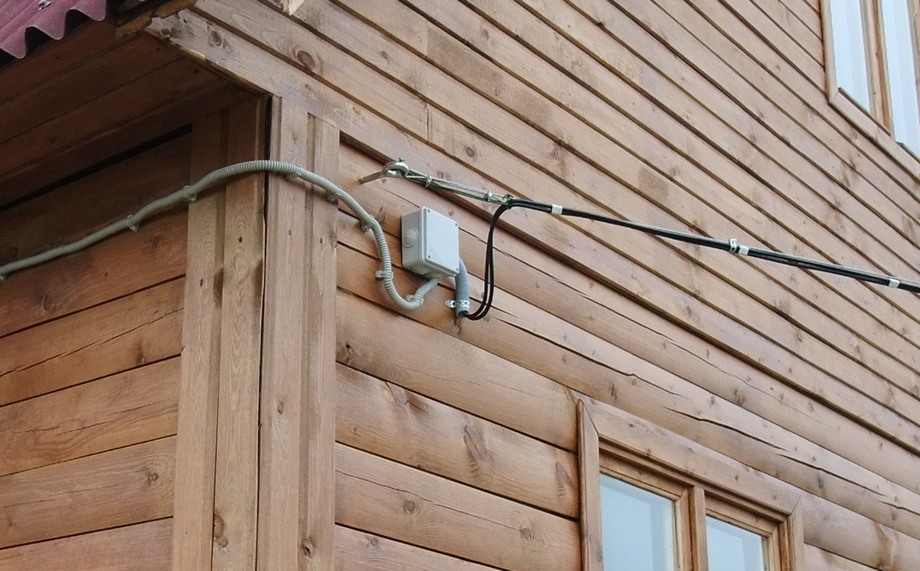

Прокладка кабеля по деревянному фасаду

Известный факт, что древесина очень горючий и легко воспламеняемый материал. Следовательно, нормы прокладки кабеля по фасаду из дерева очень строги.

В первую очередь необходимо выполнить следующие важные требования:

• запрещено использование кабеля с алюминиевыми ТПЖ;
• оболочка кабельной линии должна быть негорючей;
• при вводе кабеля в здание сквозь стену необходимо наличие специальной втулки, изготовленной из металлической толстостенной трубы.

Ответвления от сети выполняются при помощи провода СИП с алюминиевыми ТПЖ. Поскольку алюминиевая проводка запрещена в использовании с деревянными поверхностями, необходимо перед областью крепления электролинии к стене подключиться к кабелю с ТПЖ из меди посредством герметичных зажимов.

При прокладке СИП кабеля нельзя допускать его плотного соприкосновения с сайдингом. Необходимо соблюдать минимальное расстояние 7 см от стены, несмотря на нахождение кабеля в гофрированной трубе или металлорукаве.

Также прокладка кабеля по фасаду здания из дерева может осуществляться при помощи металлического и пластикового кабель-каналов. При минимальных рисках механических повреждений кабельно-проводниковой продукции могут быть использованы в монтаже ПВХ-трубы (обязателен сертификат пожарной безопасности) и металлорукава.

Более подробно о монтаже электропроводки в деревянном доме читайте в нашей статье Особенности монтажа электрической проводки в деревянном помещении»

Прокладка кабеля по фасаду из сайдинга

Сайдинг – вид современной наружной облицовки, который выполняет функцию защиты зданий и декорирования фасада.

Прокладка кабеля по фасаду из сайдинга является одной из самых сложных, поскольку материал отличается высокой степенью горючести и низкой степенью прочности (невозможно крепление фиксирующий деталей).

Самым популярным и надежным методом прокладки кабеля в данном случае является предварительный монтаж кабельных магистралей (до отделки сайдингом), а также демонтаж отделки из сайдинга в необходимых местах.

Но, к сожалению, нередки ситуации, когда выше приведенные способы не приемлемы. Тогда приходится искать пути прокладки кабеля по фасаду из сайдинга без нарушения нормативных требований.

Общие требования к прокладке кабеля по фасаду здания

Укладка кабельных линий происходит параллельно линиям постройки.

Запрещено использование кабелей бронированного типа с волокнистой горючей оболочкой.

Монтаж силовых и телефонных проводов в одном пучке строго запрещен. Зазор между проводами должен равняться 25 мм.

В случае монтажа в одной трассе нескольких проводов прокладка производится с минимальным числом перехлестов.

Прокладка кабеля по фасаду здания не отличается особой сложностью, главное – внимательно соблюдать все правила устройства электроустановок!

Кронштейны на стену

Итак определившись с точкой ввода, устанавливаете на ней монтажный крюк. Его нужно жестко закрепить на фасаде анкер болтами. Если у вас осталось старое крепление от голых проводов (штырь с изоляторами), и оно достаточно надежное, то в качестве крюка можете использовать его. Вот пример такого исполнения:

Нередко и на самой опоре можно встретить такой вариант крепления анкерного зажима СИП. Но так делать нельзя.

Лучший вариант, когда зажим на столбе крепится на крюк, который в свою очередь притянут к опоре бандажной лентой со скрепами. Почему так правильно, и в чем преимущество этой ленты и скреп, можно прочитать в статье “Монтаж бандажной ленты СИП. Инструмент, ошибки, инструкция”.

В качестве настенных крюков производители предоставляют большой выбор. Вот несколько вариантов и марок от разных фирм.

Универсальные крюки SOT 76 и настенные крюки SOT 28.

Кронштейны Ensto SO 279

Кронштейны IEK КАМ-4000

Кронштейны от КВТ КАБ-25

Кронштейн Sicam PA 69

Крюк универсальный CSC 16

Крюк для плоских поверхностей GHP

Крюк для ответвлений CST 12

Кронштейны Niled CA 16

Кронштейны CT 600, CB 600

Сводная таблица по кронштейнам:

Производитель	Марка кронштейна или крюка
ENSTO	SOT 76 – SOT 28 – SO 279
IEK	КАМ-4000
КВТ	КАБ-25
SICAM	PA 69 – SCS16 – GHP – CST 12
NILED	CA 16 – CT 600 – CB 600

Прокладка кабеля по кровле здания

* При нажатии кнопки “Получить файл” Вы соглашаетесь на подписку новостей от компании ООО ТД “Югтелекабель”

8 (861) 200 27 50

Данная статья поможет вам разобраться, разрешается ли в соответствии с действующими стандартам и нормами прокладывать кабели и провода по крышам зданий и сооружений. Согласно ПУЭ (см. п.2.1.75) прокладывать электрические кабеля на крышах жилых зданий, общественных, а также коммерческих – запрещается, исключение – непосредственный ввод электричества в здание. Исключением не являются даже негорючие силовые кабели типа ВВГнг.

Согласно пункту 2.1.79 кабель вводится в зданий обычно через стену, будучи проложен в трубе или металлической гильзе, вставленной в стену здания. Кровлю здания используют только в исключительных случаях, при этом проводка должна быть защищена металлическими трубами. В правилах четко указаны расстояния, которые необходимо придерживаться между проводами и кровлей. Как указано в стандартах ПУЭ, такое расстояние должно быть выдержано в пределах 2.5 метров. В таких случаях кабеля или проводка не соприкасаются с поверхностью крыши, а значит крыша не является проводником силовой линии.

Очень важно, что такие правила действуют лишь в том случае, если кабель или проводка, будь то силовые или электросети , достигают до 1000В переменного или постоянного тока. Также правила не запрещают расположение на кровле здания греющего проводника. Все, что мы описывали выше, относится именно к электропроводке, которая выполняется внутри помещений или на стенах снаружи

Эти правила относятся при монтаже изолированных проводов с любым сечением во дворах, стройплощадках, микрорайонах, предприятиях. Этот пункт требует резиновой или пластиковой изоляции кабелей, оболочка которых должна иметь сечение максимум 1.6 см². Это означает, что прокладка такого типа кабелей на крыше здания запрещена

Все, что мы описывали выше, относится именно к электропроводке, которая выполняется внутри помещений или на стенах снаружи. Эти правила относятся при монтаже изолированных проводов с любым сечением во дворах, стройплощадках, микрорайонах, предприятиях. Этот пункт требует резиновой или пластиковой изоляции кабелей, оболочка которых должна иметь сечение максимум 1.6 см². Это означает, что прокладка такого типа кабелей на крыше здания запрещена.

В п.2.3. ПУЭ говорится о вариантах, в которых можно провести силовой кабель с сечением 1.6 см². Как это грамотно сделать читайте ниже:

1. В электростанциях кабеля прокладывают в оборудованных для этого дела : туннелях, коробах, блоках, кабельных каналах на эстакадах и галереях, но не на крышах.
2. В потребительских установках ( промышленные здания) кабель укладывается в земляных траншеях, блоках, туннелях и каналах, с помощью галерей и эстакад. Как и ранее крыша для этих вариантов запрещена.
3. Подстанции и распределительные щиты строятся по всем правилам, согласно проектов, которые отличаются от гражданских построек. Кабеля в таких случаях укладываются в специальном железобетонном коробе, который располагается на земле. Как и в предыдущих случаях в земляных траншеях используют галереи и эстакады. Крыша опять же не используется.
4. Земляные траншеи чаще всего используются в городах и поселках, кабельные линии укладывают в специальные туннели и коллекторы.
5. Внутри помещений с помощью строительных сооружений, проводка прокладывается как открыто, так и с помощью труб или других защитных кабельных конструкций. Трубы в этих случаях укладываются в пол или перекрытия, которые крепятся к фундаменту.

Подытожим: Правила устройства электроустановок запрещают любые виды укладки кабелей по крышам любого типа здания, за исключением ввода кабеля внутрь здания.

Монтаж электрокабелей по кирпичным и бетонным стенам

В зависимости от качества участков стены прокладка кабеля по фасаду здания осуществляется с разной степенью защиты. Монтаж производится в гофрированной трубе для прокладки кабеля или стальных оболочках

При этом важно, чтобы уложенный электропровод в трубе не являлся источником распространения влаги, огня, дыма из одной части помещения в другую

Совместная прокладка силовых и слаботочных линий подразумевает соблюдение следующих правил:

• на опасных участках стены следует обеспечить дополнительную защиту. Прокладка бронированного кабеля необходима в местах, где может произойти возгорание;
• герметизация всех проемов, труб, дополнительных и резервных коробок. Все пространство между электропроводкой на вводе стен тщательно уплотняется;
• укладка кабелей через стены осуществляется при наличии гильзы. Пространство между гильзой и кабелем также герметизируется;
• отверстие в стене выполняется, согласно пунктам нормативных документов.

Итак, для начала следует определить точку, где планируется просверлить отверстие в стене. В зависимости от диаметра электропровода и гофры сверлится необходимое отверстие. Гильза подбирается с небольшим запасом, чтобы электрический провод мог легко пройти в трубе вместе с защитной оболочкой.

Электропровода между коробками и точками соединений проходят через штробы в стене. В кирпичных и бетонных стенах сделать их можно несколькими способами – штроборезом, болгаркой и перфоратором. Каждый из этих инструментов обладает своими преимуществами и помогает подготовить поверхность стен под укладку электропроводки.

Общие правила безопасности, для незащищенного изолированного провода

С точки зрения опасности прикосновения, незащищенный изолированный провод рассматривается, как неизолированный, то есть голый. Что такое незащищенный кабель? Это проводник, имеющий лишь изоляцию жил и внешнюю оболочку (или без нее, как СИП). То есть, при механическом воздействии острым предметом, можно коснуться токопроводящих жил.

Защищенным считается кабель, имеющий бронированную оболочку, либо уложенный в прочный короб (трубу).

• Расстояние от земли до незащищенного провода должно быть не менее 2.75 метров. То есть, если ваш забор высотой от 3 м, задача упрощается.
• Материал оболочки при открытой прокладке (без защитного короба или рукава) подбирается с учетом внешней среды. Защита от мороза, перегрева, ультрафиолетовых солнечных лучей.
• Разумеется, изоляция должна быть герметичной.
• Необходимо предусмотреть температурные изменения длины: как забора, так и кабеля. При любых условиях недопустимо возникновение усилия тяжения.
• По всей протяженности, провода должны иметь доступ для визуального контроля состояния, и ремонта.
• В местах соединений (коробочки, муфты), необходимо обеспечить запас проводки в виде петли, для повторного соединения.
• Запрещено использовать кабель в качестве несущей конструкции для иных предметов (даже если провод является самонесущим).

Неформальная рекомендация — лучше использовать кабель с внешней оболочкой белого цвета. В яркий солнечный день проводка меньше нагревается.

Рассмотрим каждый вариант в зависимости от материала забора.

Фасад из сайдинга

Это наиболее сложный способ монтажа с учетом того, что сайдинг является горючим материалом, а также то, что по своим прочностным качествам он не предназначен для крепления кронштейнов для фиксации кабельных линий. Особых хлопот можно избежать, если необходимые кабельные магистрали проложить по фасаду и стенам до начала отделочных работ, или же произвести частичный демонтаж сайдинговых плит. Однако, зачастую, такие варианты относятся к разряду невыполнимых, поэтому домовладельцу приходится решать вопрос, как провести электропроводку по сайдингу и не нарушить при этом нормативные требования.

В первую очередь встает вопрос, чем и как крепить линию. Для кирпича и бетона отлично подходит изделие для фасадного крепления типа SF 10.

SF 10 обеспечивает надежную фиксацию жгута проводов диаметром до 25 мм, на расстоянии 10 см от поверхности. Если сайдинг положен на дерево, в качестве крепежа лучше использовать полукольцо-шуруп или шуруп-крючок.

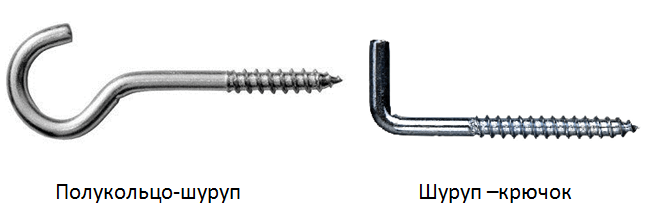

При прокладке по фасаду кабеля марки СИП, имеющего горючую оболочку запрещается размещать его к сайдингу вплотную, он должен располагаться на расстоянии не менее 6 см от стены, даже если он заведен в гофротрубу или металлорукав. Данный вид крепежа отвечает таким условиям крепления.

Как прокладывать кабель для фасадного освещения?

Облицовочный материал вентилируемого фасада изготовлен из негорючего или горючего материала?

Стена под утеплителем выполнена из негорючего или горючего материала? В том случае, когда стены и вентилируемый фасад выполнены из негорючих материалов, при этом другие строительные конструкции расположенные в пустотах между стеной и фасадом также выполнены из негорючих материалов — монтаж кабеля выполняется в трубе ПВХ с креплением скобами к стене. Монтаж кабеля в трубе ПВХ с креплением нейлоновыми хомутами не обеспечивает надёжную фиксацию к строительной конструкции, что возможно отрицательно отразится на обеспечении сменяемость электропроводки. ПУЭ, п. 7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п. п. 7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: — за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; — за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей. ________________ * Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.

Вы обязаны обеспечить надёжную фиксацию кабельной линии на весь срок эксплуатации. Из этого следует, что крепить кабель надо к стене, так как конструкция вентилируемого фасада предназначена для того, чтобы воспринимать нагрузку, а целостность её в процессе эксплуатации нельзя гарантировать.

ГОСТ Р 50571.5.52-2011. Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки п. 522.8.14. Не допускается прохождение электропроводки через элемент строительной конструкции, который предназначен для того, чтобы воспринимать нагрузку, если целостность воспринимающего нагрузку элемента нельзя гарантировать после воздействия нагрузки.

Преимущества и недостатки использования СИП

Эти провода позволяют:

• обеспечить нужный класс электробезопасности;
• повысить надежность сети во время эксплуатации;
• уменьшить расходы на содержание электросети (до 80%);
• сократить сроки монтажа и уменьшить трудозатраты;
• размещать электропроводные линии на стенах зданий;
• сократить потери при передаче электричества (благодаря небольшому сопротивлению);
• подключать объекты без отключения главной питающей линии;
• прокладывать и подключать линии своими силами.

Минусы СИП:

• стоят на 20-25% больше, чем обычные провода без изоляции;
• многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
• позволяют прокладывать только воздушные ЛЭП.
