Протяжка для проводов: свойства гофры
Гофрированная труба представляет собой последовательные кольца нескольких размеров: широкие и плотные кольца чередуются с узкими и более тонкими. Вдоль трубы находится гребенка, имеющая прямоугольные выступы. Плотные внешние кольца способствуют надежности трубы, если на нее производится сильная поперечная нагрузка.
Подобрать протяжку проводов можно самостоятельно или с помощью профессионального мастера. Для работы с электротехникой трубы изготовляют из поливинилхлорида, полиэтилена или пропилена. Главное свойство гофры – защита провода от воспламенения.
Свойства гофры:
- Имеет низкую степень воспламеняемости. Если провод возгорается, то гофра имеет эффект самозатухания.
- Труба защищает кабель от возможных механических повреждений.
- Труба имеет изоляционные свойства, которые обеспечивают жильцам безопасное нахождение в помещении.
- С помощью трубы можно противостоять различным механическим воздействиям.
ПНД трубы выдерживают температуру воздействия от минус 25 до плюс 90 градусов по Цельсию. Чтобы вставить шнур в трубу правильно, необходимо правильно подобрать размер трубы. Сколько прослужит труба, зависит от качества материалов, правильности монтажа проводки и бережности эксплуатации.
Особенности труб из ПНД
Особенности применения труб из ПНД:
- У труб ПНД очень простой монтаж;
- Для прокладки кабелей электрических сетей подходят трубы с гофрой;
- Если монтаж выполнен правильно, то трубы образуют герметичное соединение;
- Трубы ПНД со временем возвращаются к прежнему линейному размеру. Упростить протяжку кабеля позволяет использование зонда.
- У труб ПНД высокий показатель эластичности (детальнее: «Трубы ПНД – применение и технические характеристики»). Поэтому их можно использовать круглогодично, изменение температуры грунта на них не скажется.
Для прокладки сигнального или силового кабеля оптимальными являются двухстенные гофрированные трубы. Их использование позволяет оградить линию от любых внешних воздействий.
Существуют два различных вида труб, при изготовлении которых был использован полиэтилен низкого давления: изделия, соответствующие стандарту ГОСТ, и прочие изделия со вторичного рынка. Второй вариант отличается худшим качеством. Его можно выбрать, если ограничен бюджет.
Преимущества труб из полиэтилена низкого давления:
- Высокий срок службы (изготовители заявляют 50 лет);
- Для соединения отдельных труб не требуется сварка;
- Легкая конструкция;
- С течением времени изделие не теряет свои эксплуатационные характеристики;
- На трубы ПНД внешние факторы не оказывают негативное воздействие;
- Для прокладки кабеля в таких трубах не требуется дополнительного заземления;
- Широкий диапазон рабочих температур — от -25 o C до +70 o C;
- Трубы ПНД не оказывают негативного воздействия на окружающую среду, так как не выделяют токсичных отходов или конденсат;
- Трубы из полиэтилена низкого давления легко поддается деформации, для прокладки магистрали не нужно использовать дополнительные крепежные и соединительные детали. Но стоит понимать, что в случае сильного изгиба трубы, кабель в нее не пролезет.
Читать также: Сверлильный станок техника безопасности
Трубы ПНД набирают все большую популярность в различных областях жизни. Связано это с обилием их преимуществ при отсутствии вреда для окружающей среды. Если грамотно подойти к процессу монтажа и прокладки, то объект прослужит несколько десятков лет без необходимости ремонта. Еще используют трубы ПНД для электропроводки в доме (подробнее: «Характеристики труб ПВХ для электропроводки, преимущества и правила использования»).

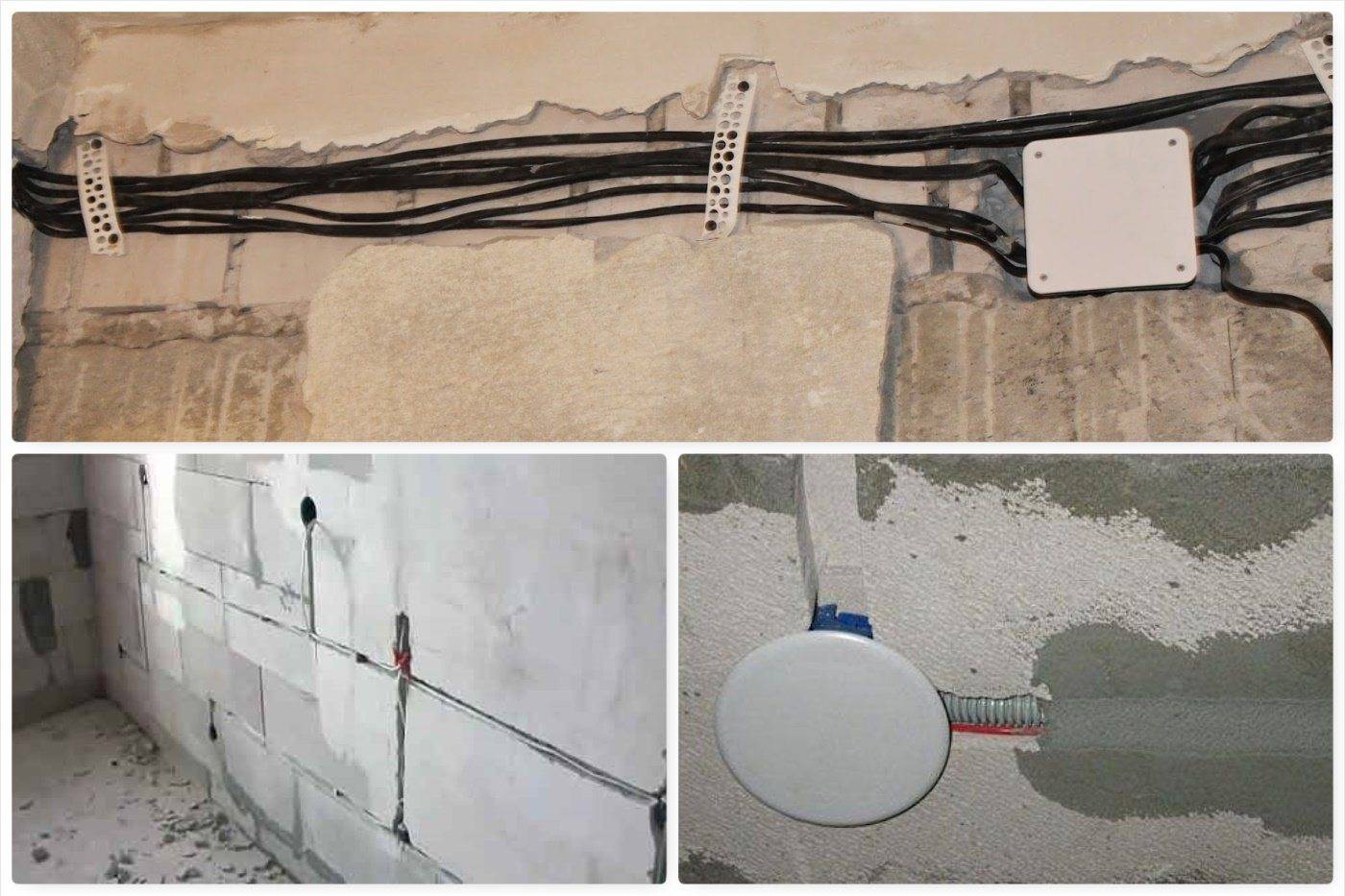

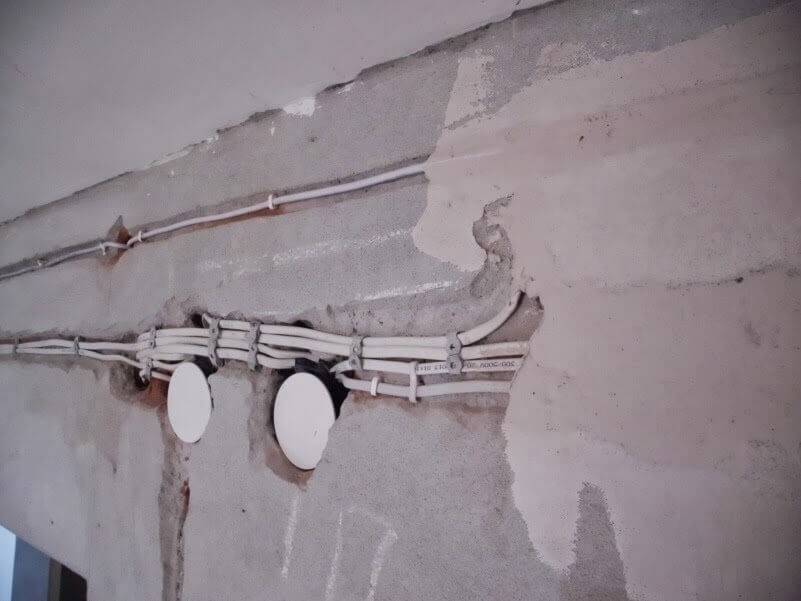

Кабель без гофры. Почему нельзя и когда можно.
Каждый, кто сталкивается с монтажом электропроводки в доме, обязательно задается тремя вопросами:
и третий, самый главный, а можно ли прокладывать кабель вообще без гофры
Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:
Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.
Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:
То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.
А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:
И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.
При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.
Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.
Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.
Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.
Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?
Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.
Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.
И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.
Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.
Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.
На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.
А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).
Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.
Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.
Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.
Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.
Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:
Honda x4 как первый мотоцикл
Как сделать лунный сахар в реальной жизни
Как алекс бой играет в майнкрафт 2019
Егор шип заявил что возвращается в hype house elle girl
- Как сделать треугольную плитку в симс 4
Особенности формирования разводки электрики по поверхности потолка
Укладка токопроводящих жил под натяжным потолком осуществляется в соответствии с правилами установки электрооборудования. Они гласят, что прокладываемые кабели должны иметь несгораемую изоляцию. При использовании жил со сгораемым защитным слоем следует вести их укладку в металлических трубах. Стыковка труб должна выполняться сваркой или резьбовым соединением с применением дополнительных прокладок.
Прокладка кабеля в медных трубах
Согласно ПУЭ требуется монтировать распределительные коробки таким образом, чтобы к ним был постоянный доступ. Подвесные потолки не всегда дают такую возможность. В этом случае необходимо руководствоваться строительными нормами и правилами. Они допускают использование скрытых распредкоробок при условии соединений жил кабелей сваркой или специальными гильзами.
Штробление стен для электропроводки своими руками
Прежде чем начинать крошить стену, следует спланировать и расчертить схему будущей разводки с учётом всех сопутствующих объектов: розетки, выключатели и так далее.
Своими руками осуществить штробление стен является реальной задачей для домашнего мастера. Осуществлять эту операцию можно, как при помощи специальных электрических инструментов, так и вручную.
- Молоток и зубило.
- Перфоратор.
- Болгарка.
- Штроборез.
Каждый вариант отличается своим уровнем сложности и объёмом затрачиваемых усилий и ресурсов. Кроме того отличается затрачиваемое время и качество окончательного результата. При желании и возможности допустимо использование других инструментов.
Можно ли штробить несущие стены в панельном доме
В связи с ростом количества электрических приборов многие жители панельных домов ищут способы позволяющие спрятать проводку не под плинтусами, а в стенах либо потолке.
Как правило, в большинстве панельных домов, стены из панелей являются несущими и штробить их запрещается. Если стена не является несущей, то следует убедиться, что проводимые работы не нарушат баланс распределения нагрузки на стены и потолок и не приведут к разрушению конструкции.
Прежде чем приступать к прокладыванию электропроводки непосредственно в стенах панельного дома, следует предварительно ознакомиться с планом квартиры. Стены, которые являются ребрами жесткости можно штробить, а те, которые служат в роли несущих, категорически запрещено.
Кирпичные стены
Благодаря тому, что кладка кирпичей осуществляется при помощи цементно-песочной смеси, то при штроблении кирпичной стены особых проблем не возникает. Используя молоток и зубило можно выбивать эту смесь вручную, а образовавшийся между кирпичами зазор и послужит в роли канавки под кабеля. Разумеется, что после выполнения всех работ, канавка будет замазана штукатуркой.
С целью сохранения прочностных качеств стены, рекомендуется производить дробление поверхности стены из кирпича только в горизонтальном направлении согласно швов между кирпичами.
Что такое гофра и где она применяется
Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.
Скрытая прокладка
Скрытая прокладка – это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:
Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.
Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими
Важно при таком монтаже использовать не распространяющие горение или металлические гофры
Подземная прокладка осуществляется при производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).
Открытая прокладка
Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.
Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.
Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).
Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.
Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.
Набор инструментов
Штробление выполняется только с использованием специального оборудования. Есть механические варианты и электрические.
Механическое воздействие осуществляется при использовании одновременно молотка с зубилом. Хороший метод, который нельзя применить для всех поверхностей с одинаковым успехом. Более твердые материалы потребуют основательного подхода.
Долото и молоток
Электроинструменты разделяются на аккумуляторные и работающие от сети. Главное, чтобы питания было достаточно для поддержания мощности.
Устройство болгарка отлично прорезает края под укладку проводки, но выходит слишком много строительной крошки с пылью, быстро распространяющейся вокруг. Последствия подобных трудов вымываются далеко не за один подход.
Болгарка
Перфоратор используют отдельно, либо вместе с аппаратом. Пилой намечают границы, а середину удаляют отбойным приспособлением. Можно сразу выбивать лишнее сырье отбойником, но тогда не получится ровных краев. Понадобится заравнивать все вручную.
Перфоратор
Штроборез сочетает положительные качества обоих вышеописанных агрегатов, дополнительно располагая встроенным пылесосом.
<?php echo adrotate_group(4); ?>
Штроборез
Аппарат имеет два алмазных диска малого диаметра, которые можно выставить на нужном расстоянии, отбойная часть, а по бокам плотные завесы, которые не дают грязи разлетаться по помещению. Отходы направляются к засасывающей трубе и удаляются аккуратно.
Полезные советы по монтажу кабеля в гофре
В помощь тем, кто столкнулся с необходимостью прокладки кабелей в гофрированных трубах, предлагаются ряд рекомендаций от опытных специалистов:
Иногда при попытке протянуть кабель внутри гофры происходит отрыв струны от провода. Причина кроется в неопытности исполнителей, создающих слишком сильное натяжение. Если это произошло, нужно обрезать тот участок оболочки, в котором кабель уже протянут. Далее, соединив провод со струной, аккуратно завершить процедуру. Для соединения двух кусков гофры подойдет обычная изолента.
Чтобы соединить два отрезка гофротрубы, можно использовать бюджетные муфты. При отсутствии в этой точке кабельных соединений гофру и муфту разрешается попросту склеить между собой.
Дешевая муфта для соединения гофрированных труб
Для организации проходки сквозь стену или перекрытие рекомендуется применить специальные гильзы (если нужно, их изолируют с помощью герметика).
Фитинги для гофрированных труб
Иногда возникают такие ситуации, когда в условиях обычной квартиры необходимо погрузить в гофру кабель большой длины. В этом случае можно воспользоваться пролетами между этажами. Для этого на самом последнем этаже свободный конец струны фиксируется к перилам, а гофра провешивается вниз в просвете между площадками. Прикрепив нижний край перетяжной проволоки к кабелю, аккуратно надевают гофру. Подробнее о данном способе смотрите в видео:
В некоторых моделях гофрированных каналов имеется резиновая изоляционная прокладка. Если начать тянуть кабель обычным способом, это спровоцирует сильное трение между оболочкой провода и резиновым покрытием. Специально для этих целей была разработана смазка для электромонтажных работ.
При выборе подходящей гофры проще всего ориентироваться на ее цвет. Для организации обычной электропроводки внутри квартиры хорошо подходят поливинилхлоридные трубки серого цвета. Что касается разноцветных изделий, то они предназначены для скрытой прокладки внутри бетонных и кирпичных оснований.
Меняя кабель в гофре, размещенной в стяжке, можно проявить следующую хитрость. Перед извлечением провода к его краю привязывают струну, которая при вытягивании кабеля окажется внутри трубки. Далее ее можно использовать в качестве протяжного зонда.
Работая с гофрами, необходимо избегать их перегибов сверх разрешенного радиуса. Рекомендации по этому поводу есть в сопроводительной документации.
Применение гофрированных трубок для организации кабельных линий существенно увеличивает защищенность проводки и удобство ее обслуживания. При выборе подходящей гофры лучше отдавать предпочтение изделиям с внутренним перетяжным зондом.
План электропроводки
Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.
- Обычно ремонт состоит из нескольких этапов:
- перепланировка (если необходимо);
- сантехнические работы;
- предмонтаж трасс кондиционирования;
- строительные работы – штукатурка, монтаж потолков;
- установка сантехнических изделий – умывальников, душевых кабин, унитазов;
- разводка электричества;
- установка дверей, напольных покрытий;
- поклейка обоев, покраска;
- монтаж электроустановочных изделий – розеток, выключателей, а также светильников.
Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.
Рисуем план электропроводки
Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.
- Для выполнения схемы нам понадобиться:
- тетрадный лист;
- линейка;
- ручка;
- цветные карандаши или фломастеры.
На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.
Пример плана электропроводки в квартире
- На схеме следует отобразить максимально подробно следующие элементы:
- Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
- Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
- Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
- Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
- Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
- Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.
Размечаем
Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».
Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.
На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:
- в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
- далее намечаются линии, по которым будет производиться штробление стен;
- определяются места для распределительных коробок;
- выбирается место, где будет установлен квартирный электрощит;
- после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.
В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

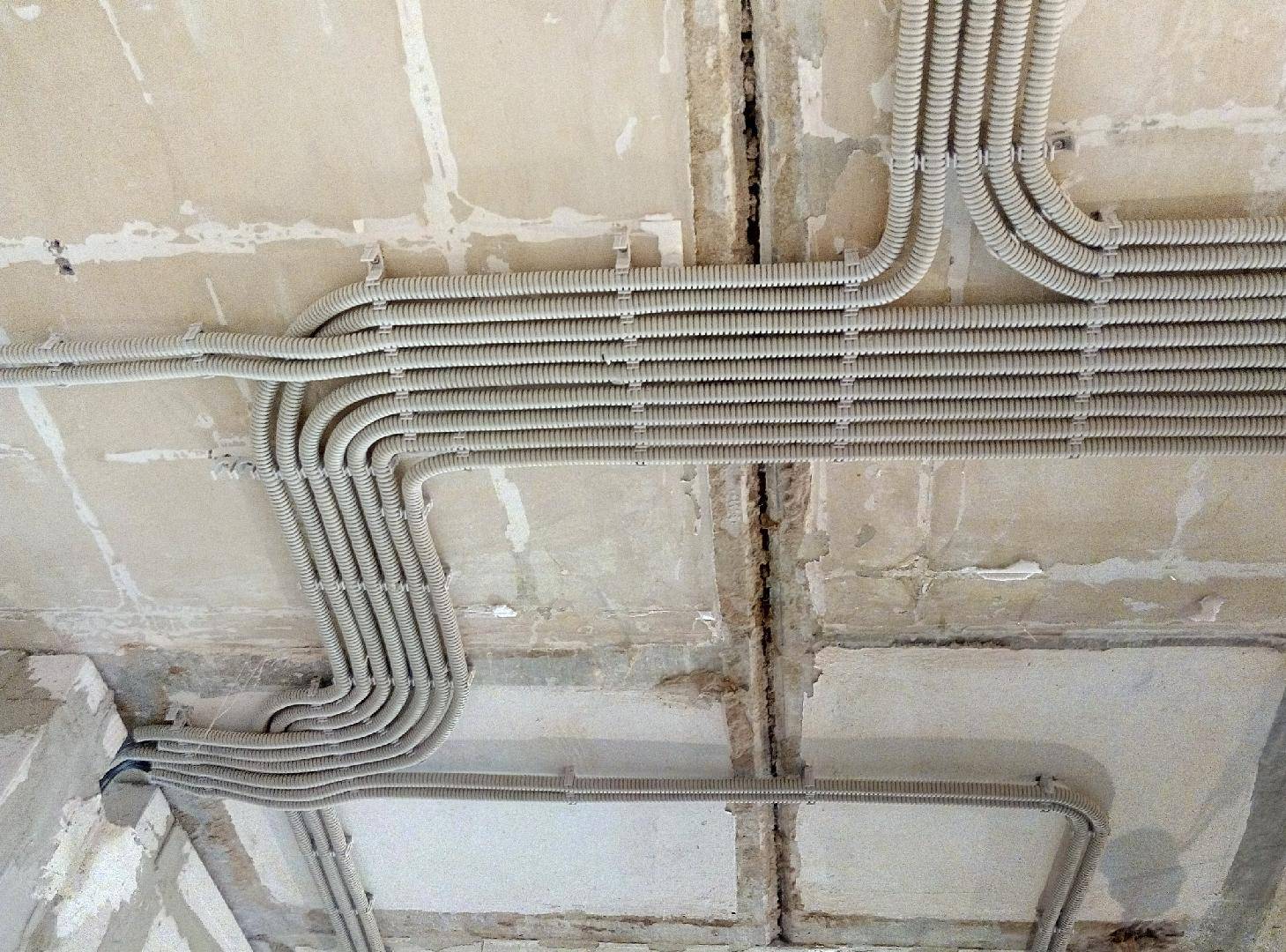

Способы прокладки проводки по потолку для разных видов поверхностей
Деревянное потолочное основание

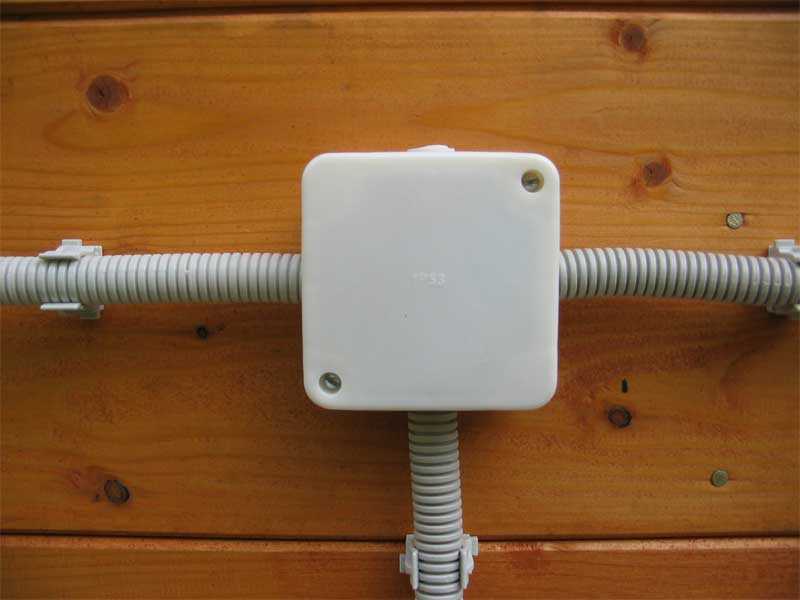

Проводка в потолке из дерева в металлической гофре
Проводка под натяжной потолок по деревянной поверхности осуществляется с использованием стальных труб. Внутренний диаметр напрямую зависит от размера проводов. Если сечение позволяет, допускается прокладывать в нем несколько кабелей.
Процесс установки:
Провести разметку, где в скором времени будут прокладываться кабели. Разметить и установить проходные и распределительные коробки. Нарезать трубы необходимой длины, надежно зафиксировать их на поверхности потолка и с помощью сварки соединить все элементы
Все подъемы, спуски и повороты важно производить строго под прямым углом или ответвлением от монтажного короба. Применяя протяжку, кабель надежно зафиксировать в интервале от одного короба до другого
Организовать систему заземления.
Металлическая поверхность
Монтаж проводки на металлическую поверхность
Металл – хороший проводник электричества, поэтому очень важно во время монтажных работ соблюдать все требования нормативных документов и правил. Если позволяет категория квартиры и условия, размещать проводку нужно в трубах, изготовленных из электротехнического пластика. Алгоритм установки полностью идентичен технологии прокладки проводки по деревянному потолку
Алгоритм установки полностью идентичен технологии прокладки проводки по деревянному потолку.

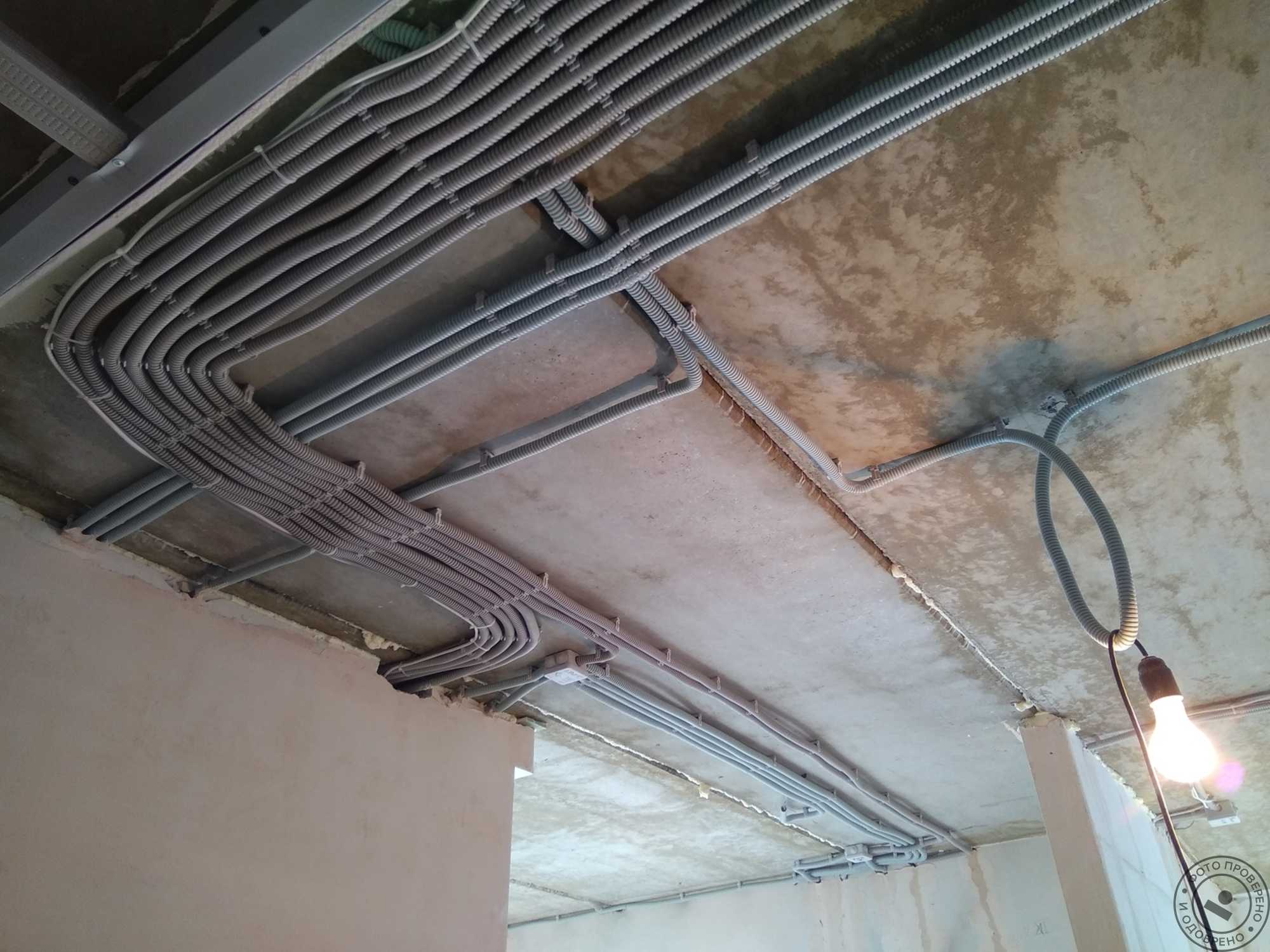

Железобетонное перекрытие

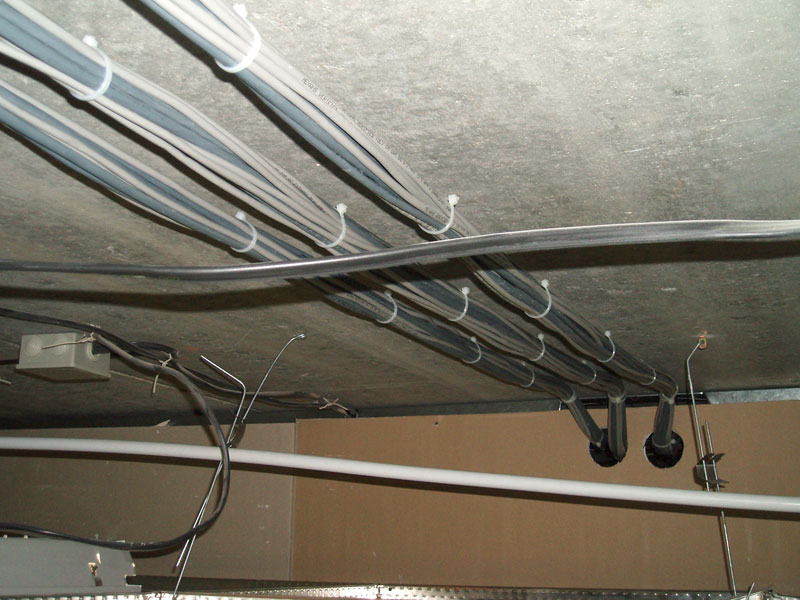

Закрытая прокладка проводов по железобетонному потолку
Если речь идет о железобетонном потолке, проводка должна осуществляться по специальным каналам. Единственное неудобство реализации — внутри и по краям плит имеются остатки грудок бетона, что значительно затрудняет протяжку кабеля.
Существуют следующие способы, предназначенные для открытой прокладки кабеля по железобетонным плитам:
- специальными крепежными скобами;
- в электротехнических трубах из пластика, которые крепятся на клипсы;
- в пластиковых гофрированных трубах, которые надежно крепятся специальными клипсами;
- в стальных защитных гофрах, которые закреплены хомутами или скобами.
Фальш-потолки
Подготовка гипсокартонного подвесного потолка. Проводка в коробе
Фальш-потолки относятся к подвесному виду. Такие конструкции чрезвычайно популярны, так как создают привлекательный интерьер и позволяют внутри скрыть разные коммуникации. Однако есть один весомый недостаток – ограниченный доступ к проводам и кабелям, монтируемым к распределительным коробкам.
Гипсокартонная панель, реечные, кассетные и натяжные потолки, а также электропроводящая панель могут быть установлены в любом помещении. С учетом среды проводка под потолком проводится следующим образом:
- Крепятся кабели к базовому потолку.
- Если базовый потолок изготовлен из дерева, провода помещаются в стальные трубы.
- Для железобетонных и металлических поверхностей используют гофрированные изделия или электрические трубы, изготовленные из пластика.
Если нет опыта в проведении подобных работ, лучше нанять бригаду профессиональных строителей и разнорабочих, которые быстро, качественно и главное безопасно выполнят монтаж.
Основные правила монтажа проводки по потолку
Монтажные работы выполняются на основании предварительно разработанного плана. Во время его составления необходимо:
- определить место подключения локальной сети к электричеству;
- выделить точки потребления электроэнергии;
- выбрать место установки защитного оборудования.
- составить схему прокладки кабельной линии от точки подключения до потребителей электроэнергии.
На предварительном этапе выбирается марка, сечение гофры и кабеля. Для этих целей существует специальная таблица, облегчающая выбор.
Есть определенные особенности прокладки гофры с кабелями внутри:
- Для деревянных конструкций потолка не допускается прокладка кабеля без гофры, изготовленного из металла.
- Диаметр трубы нужно выбирать так, чтобы проводка легко протягивалась до конца.
- По бетонному потолку обычно делается штроба.

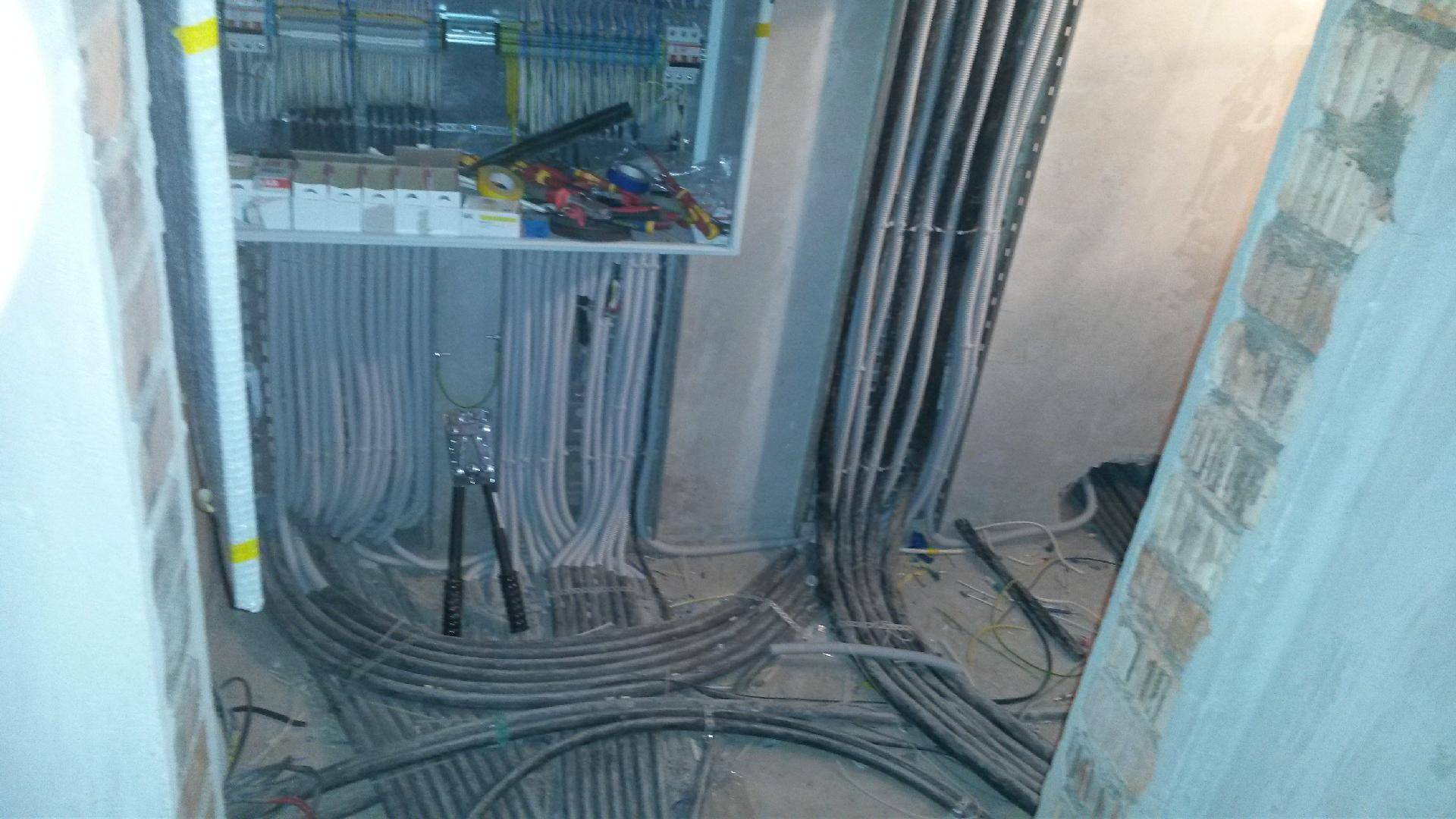

Прокладка кабеля в квартиреИсточник i.ytimg.com
Для этих целей применяется специальное режущее оборудование с алмазными дисками. Они облегчают обработку камня. Перфоратор, ударная дрель могут потребоваться для труднодоступных покрытий.
Если кабели монтируются открытым способом с использованием гофры, штроба не делается.
Здесь понадобится специальный крепёж для гофрированной трубы.
При гипсокартонном подвесном потолке вся коммуникация убирается внутрь, включая кабельные линии.
При этом варианте допускается монтаж кабеля открытым способом.
Полезные рекомендации
Чтобы создать безопасную и долговечную проводку при выборе гофротрубы и ее монтаже руководствуйтесь нашими советами:
- по возможности не используйте острые углы;
- куски гофры при использовании в длинных сетях соединяйте при помощи транзитных коробок;
- в монолитные конструкции гофра монтируется до заливки, а проводка тянется после застывания;
- при проведении скрытой проводки заранее делаются штробы, куда будет закладываться труба;
- внешняя проводка прячется за подвесными или гипсокартонными потолками.
Протягивание проводов под кровлей
Если будете соблюдать все рекомендации, то сможете выбрать подходящий вариант гофры и сделать правильный монтаж всей электропроводки.
Прокладка кабеля в гофре: разновидности гибких изделий
На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:
- для силового кабеля;
- для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).
Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:
скрытой внутренней;
Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам
- наружной;
- подземной.
Существует другой тип классификации изделий – по степени прочности:
- легкие трубы;
- тяжелые;
- сверхтяжелые.
По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая
Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).
Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:
| № п/п | Цвет гофры | Сфера применения |
| 1. | Серый | Стандартный электропровод |
| 2. | Белый | Компьютерные сети, интернет |
| 3. | Зеленый | Телефонный или другой слаботочный кабель |
| 4. | Красный | Внешний силовой электрокабель |
| 5. | Синий | В системе «теплый пол» и гибких водогонах |
| 6. | Желтый | Нужды газоснабжения |
| 7. | Гофра черная и коричневая | Изолированные провода бытовой техники и других электроприборов |
Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.
Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд
До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).
В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей
При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.
Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.
Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.
Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений
На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.
Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).
При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.
При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки
Выводы и полезное видео по теме
Чтобы вы могли во всех нюансах разобраться в разновидностях гофр для слаботочных и электрических кабелей, мы сделали для вас подборку видеоматериалов по этой тематике.
Просмотрев нижеприведенные обзоры и описания по монтажу, у вас точно не останется вопросов по поводу нужности, видов и особенностей выполнения электромонтажных работ с помощью гофрорукавов.
Важность установки дополнительной изоляции на электропроводку в виде специальной гофры:
Протяжка провода через гофрорукав в подробностях:
Обзор разных видов электромонтажных гофр:
Кабельные каналы в виде гофрорукавов предельно просты в монтаже. Стоят они недорого, а польза от такой дополнительной защиты для проводки колоссальна. Цена ремонта в случае пожара от короткого замыкания заведомо будет выше. Протяжка сквозь электромонтажный рукав кабеля только на первый взгляд выглядит сложной. Все вполне можно выполнить самостоятельно.
Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.
Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.
Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.
При этом каждый цвет говорит о материале, из которого было произведено изделие.
серый цвет это ПВХ — поливинилхлорид
Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
черный и оранжевый цвет это ПНД – полиэтилен низкого давления
синий цвет ПП – самозатухающий полипропилен
Технические характеристики гофротрубок ПВХ, ПНД, ПП:
Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.
Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.
Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.
Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.
При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.
Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.
Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.
Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.
Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.
Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.
Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.
Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.
Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.
Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.
