Отопление “Зебра” (Zebra): принцип работы, особенности, инструкция по монтажу

1 Описание особенностей системы

Справедливо отмечено, что существует большое количество технологических схем, ориентированных на решение одного единственного вопроса – отопление частного дома.

Встречаются системы однотрубные и двухтрубные, горизонтальные и вертикальные. Одноконтурные и многоконтурные. Каждый вариант предлагает свое плюсы и минусы и ни один не является идеальным.

Система отопления типа ленинградка — одно из самых популярных решений, когда речь идет об обустройстве отопительного контура в частном доме одно или двухэтажного уровня.

Для многоэтажных строений она тоже подойдет, но эффективность ее упадет, так как она сильно зависит от протяжности контура.

Что же такое эта ленинградская система? На самом деле принцип ее действия и схема расположения труб очень проста.

Это одноконтурная однотрубная схема расположения трубопроводов с последовательным подключением радиаторов.

Одноконтурная, означает, что ленинградка подключена только к одному котлу или бойлеру и работает исключительно на обогрев помещений, оперируя циркуляцией теплового носителя, чаще всего воды или антифриза.

Она также однотрубная, то есть состоит из одной трубы, прямой или с ответвлениями (байпасами). Однотрубная схема предполагает движение носителя по четкому направлению.

Схема последовательного подключения

Вода или антифриз выходит из котла, проходит через всю цепочку радиаторов, а затем по той же трубе замыкается на котле либо смесительном узле. Особенность схемы в том, что радиаторы в ней стараются разместить по всему контуру, чтобы расстояние между последним радиатором и котлом было минимальным.

Система устроена так, что носитель со временем остывает, то есть на крайних участках температура может быть существенно ниже. Эту проблему ленинградка решает достаточно изящно, за счет оперирования принудительной циркуляцией, температурными датчиками и байпасами.

Разводка системы ленинградка также оставляет вам некоторое поле для маневра. Можно выбрать любой вариант.

Что же до конкретных составляющих системы отопления, то ленинградка лучше всего работает с пластиковыми или металлопластиковыми трубами, а также принудительной циркуляцией потока, формируемой с помощью насоса.

1.1 Плюсы и минусы

Ленинградка, как и любая другая отопительная схема, не является универсальным кандидатом. Она подходит для решения одних задач и не подходит для других,

Для лучшего понимания приоритетных направлений, следует понять, какие плюсы и минусы она в себе несет. Этим и займемся.

• Простота и лаконичность;
• Возможность осуществить монтаж своими руками;
• Разводка труб выбирается по вашему вкусу и желанию;
• Экономность;
• Высокий КПД при низких затратах;
• Практически идеально подходит для отопления одноэтажного или двухэтажного дома;
• Возможность изолировать каждый узел, делая схему отопления полностью автономной и независимой.

Радиатор в ленинградке с входными кранами и терморегуляторами

• Температура носителя снижается пропорционально длине магистрали;
• Если выбрана нижняя разводка и длина труб больше 50 метров, то необходимо заняться принудительной циркуляцией с помощью насоса, в противном случае есть риск закупоривания системы и остановки движения носителя;
• Полностью нафаршированный трубопровод с байпасами, изолированными радиаторами и вентилями температурного контроля все же обойдется вам в кругленькую сумму.

Минусов у такой системы намного меньше, но они все же есть. Также отметим, что ленинградка не лучшим образом функционирует, если необходимо обеспечить отопление огромных зданий с большой этажностью. Даже там ее можно приспособить, но результаты будут не такими впечатляющими.

Тем не менее, в доме средних размеров эта схема показывает себя как нельзя лучше, затыкая за пояс большую часть конкурентных решений.

Отопление Зебра: виды, плюсы и минусы использовния, монтаж, цены

Зебра – энергосберегающая система отопления

Для обогрева частного дома используют различные системы. Среди них наиболее оптимальным и экономичным вариантом считается отопление Зебра. Оно имеет высокие технические характеристики, отличается хорошими эксплуатационными качествами.

Зебра — энергосберегающая система отопления, основанная на инфракрасном лучении. Представляет собой материал, покрытый с 2 сторон ламинированной пленкой и алюминиевой фольгой. Для того чтобы тепло не выходило из здания располагают прибор под потолок или на полу. Принцип функционирования осуществляется по типу воздействия солнечных лучей. Нагреваются предметы в комнате, а не воздух в ней.

При включении начинает поступать электрический ток. После его прохождения через нагреватель происходит выделение теплоты. Исходящие лучи обогревают окружающие предметы, при остывании они начинают выделять тепло. При остывании они выделяют тепло, в результате чего постоянно поддерживается комфортная температура.

Виды и применение

Из обзора систем электрического отопления дома Зебра видно, что они различаются по способу установки. Выделяют следующие типы:

1. Потолочный нагреватель Зебра (многие знают его под названием «ПЛЭН»). Максимальная температура обогрева составляет не более 45 °C. Такое крепление позволяет добиться равномерного нагрева комнаты. Системе отопления пленочной Зебра на потолке достаточно работать от 5 до 15 минут в час для поддержания комфортной температуры. Размещение регулятора значительно снижает затраты на электроэнергию. Наиболее востребован нагреватель в частных домах, коттеджах, пригородных кафе, на базах отдыха, АЗС.

2. Пленочные полы Зебра прогреваются до 45 °C всего за несколько минут и передают свое тепло напольному покрытию. Работают до пределов, выставленных на терморегуляторе, при снижении температуры он запускает оборудование по новому циклу. По отзывам отопление Зеброй для пола позволяет усилить действие радиаторов или других приборов, использующихся в качестве основного обогрева, отдельно применяется только в южных регионах. Устанавливается в жилье и офисах, отлично подходит для ванных комнат и коридоров.

Свойства системы отопления

Технические характеристики отопительной системы Зебра сводятся к следующим показателям:

• Класс защиты IP44 позволяет устанавливать прибор в помещениях с высокой влажностью, например, в сауне, бассейне.
• Питается от обычной электросети в 220 Вт.
• Волновой диапазон безопасный и составляет от 8,9 и 9,5 мкм. Этого достаточно чтобы обеспечить поглощение телом человека тепла.
• Потребляемая мощность колеблется от 12 до 22 кВт.

Из описания отопления ИК Зебра габариты составляют: толщина – не менее 1 мм, ширина – 0,5 м, длина – 0,85-4,6 м.

Достоинства и недостатки системы Зебра

К преимуществам относят:

1. Безопасность – инфракрасные лучи не наносят вреда человеку.
2. Надежность – не требует обслуживания в течение всего срока функционирования, не нужно замораживать и проводить профилактические работы.
3. Долговечность – отопление пленочное инфракрасное Зебра может прослужить в течение 50 лет, производители дают срок гарантии не более 10.
4. Комфорт – удобно использовать за счет наличия регулятора, помогающего поддерживать оптимальную температуру.
5. Экологичность – не высушивает воздух, в помещении поддерживается нужная влажность, поэтому пойдет для детских комнат.

Отзывы об отоплении пленочном потолочном Зебра свидетельствуют о том, что это экономически выгодное оборудование. Затраты на его установку ниже в 3 раза, чем при выборе газового или электрического обогрева.

Среди недостатков пользователи отмечают высокую стоимость. Купить систему отопления PLEN-ZEBRA можно за 330 руб/м2. Так же бывают неполадки с электрикой. В зимнее время при работе на полную мощность периодически выбивает оборудование.

Как устанавливать?

Инструкция по монтажу пленки Зебра содержит следующие этапы:

• Подготовка напольного покрытия. Оно очищается от мусора и выравнивается. Если необходимо, то осуществляют демонтаж старого пола.
• Укладка теплоотражателя.
• Нарезка пленочного материала, его укладка. Для нормального функционирования системы отопления инфракрасной пленочной «Зебра Эво-300» ее необходимо располагать без нахлеста, от стен следует отступать 10-15 см.
• После монтажа всех элементов можно проверить работоспособность установки. Если вы боитесь ее испортить, то вызовите электрика, который выполнит правильное подключение.
• На заключительном этапе делают декоративное оформление, укладывают напольное покрытие. Работы проводятся аккуратно, чтобы не повредить контакты.

После этого нагреватель готов к использованию.

Цена плёночной системы Зебра

Некачественный утеплитель

Новичок обязательно задастся вопросом: а нужен ли утеплитель при монтаже системы водяного пола? Какой от него прок, ведь в данном случае пол будет горячий, зачем же тогда дополнительно его утеплять?

Ответ однозначен: нужен. Если монтаж системы водяного теплого пола происходит прямо на бетон, при работе отопления, тепло от горячих труб будет отдаваться вниз, ведь теплопроводность бетона в разы больше, чем у воздуха. Зная законы физики, легко себе представить, что обогреваться будет совсем не пол, а бетонная стяжка и конструкция помещения.

Еще одно преимущество использования утеплителя, это равномерное прогревание комнаты и создание теплового экрана, помогающего сократить энергетические потери при монтаже теплого водяного пола.

Важно подобрать качественный материал, поэтому стоит перечислить основные характеристики, которыми должен обладать утеплитель для теплых полов:

• низкая теплопроводность;
• возможность выдерживания тяжести теплого пола и стяжки;
• устойчивость к динамической нагрузке, а после отключения системы отопления, возвращение в свою исходную форму.

Часто при монтаже теплых водяных полов используют:

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Работа открытой системы отопления

Выбор системы отопления зависит и от других качеств контура. Когда ставится вопрос, какую систему отопления выбрать, нужно учитывать отличия открытой и закрытой схемы теплоснабжения.

1. 1 Котел. Используются твердотопливные и газовые котлы;
2. 2 Трубопроводы;
3. 3 Батареи;
4. 4 Расширительный бачок.

Теплоноситель получает тепловую энергию при нагревании котла. Начинается процесс циркуляции под действием зональной разности давления. Конечной и отправной точкой является топливный котел. В связи с температурным расширением воды, схема требует включения расширительного бачка, в который будут попадать излишки воды.

К существенным недостаткам открытой конструкции относится потеря энергии и попадание кислорода в контур. Эти факторы снижают теплоотдачу системы. Имеется риск образования воздушных пробок и коррозии на металлических деталях.

Совет! В открытой сантехсистеме не стоит использовать в качестве теплоносителя никакие виды антифризов. Их свойство испаряться приведет к быстрой количественной потере через расширительный бачок. Кроме того, их испарения негативно влияют на здоровье жильцов.

Запуск и определение баланса

Смысл данной операции в том, чтобы уравновесить все ветви системы и отрегулировать в каждой из них расход воды. Для этого каждое ответвление надо правильно подключить к магистралям, то есть, установить на врезке специальные балансировочные вентили. Также регулировочные краны или термостатические клапаны устанавливаются на подводках ко всем радиаторам.

Осуществить точную балансировку своими руками не так-то просто, нужно иметь соответствующие приборы (хотя бы манометр для измерения перепада давления на балансовом вентиле) и выполнить расчеты на потери давления. Если ничего этого нет, то надо после испытаний заполнить систему, спустить воздух и включить котел. Далее, балансировка двухтрубной системы производится на ощупь, по степени прогрева всех батарей. Находящиеся рядом с теплогенератором приборы надо «прижимать», чтобы больше тепла уходило к дальним. То же и с целыми ветвями системы.

Параметры указываются в проектной документации. Повторная процедура проводится в таких случаях:

• радиаторы в разных частях помещения нагреваются неравномерно;
• в одном из них слышится шум воды.

Если все работает исправно, то еще раз проводить балансировку не стоит. Не следует также самостоятельно регулировать параметры, если дом многоквартирный с централизованной системой подачи тепла.

Двухтрубная отопительная система — лучший вариант в больших сооружениях. Сегодня существует несколько ее конструктивных вариантов, поэтому в каждом отдельном случае можно найти подходящий.

Общее устройство и принцип работы

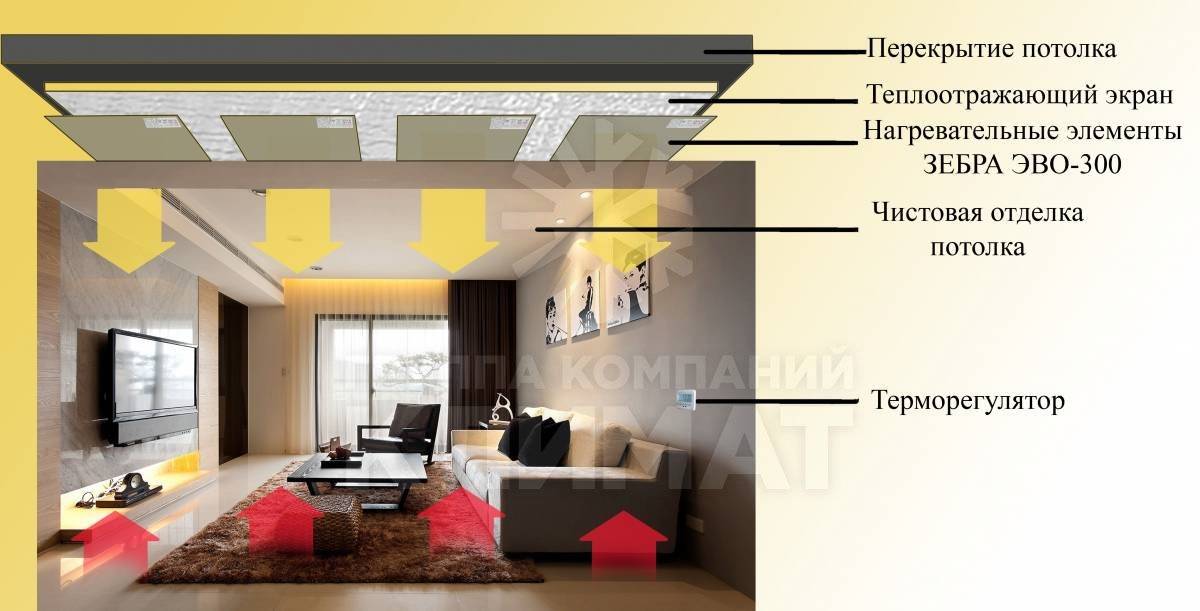

В основе работы пленочных обогревателей «Зебра» лежат физические явления, связанные с нагревом проводников. Однако сам принцип действия этих устройств коренным образом отличается от работы обычных резистивных нагревателей, отличающихся нерациональной отдачей тепла и потребляющих огромное количество электроэнергии. Для того чтобы уяснить, как работают эти системы, необходимо рассмотреть, из каких элементов они состоят и как они взаимосвязаны между собой.

Стандартный ПЛЭН «Зебра» ЭВО 300 включает в свою конструкцию следующие детали и составные части, представленные на рисунке:

1. Провода, с помощью которых элементы системы подключаются к источнику питания. Они обозначаются индивидуальной цветовой маркировкой. Коричневый, красный или белый цвета соответствуют фазному проводнику, а синий – нулевому. Иногда цвета могут дублироваться буквенными обозначениями L и N, соответствующими фазе и нулю.
2. Голограмма компании-производителя, защищающая изделие от возможных подделок низкого качества.
3. Точки соединения проводников и нагревательных полос, выполненные пайкой в заводских условиях. Они спрятаны внутрь пленки и качественно заизолированы. Запрещается самостоятельно паять соединения в этих точках.
4. Нагревательные полоски, изготовленные из специального сплава, благодаря которому при ровном и мощном нагреве образуется наиболее оптимальная температура.
5. Тепловой отражатель в виде слоя алюминиевой фольги, куда поступает тепло от нагревательных полос. От него, в свою очередь, поток тепла направляется в нужную сторону.
6. Полиэстеровая пленка, состоящая из двух слоев, в которую герметично упакованы все вышеперечисленные составные части. По периметру остается пленочный зазор, необходимый для проведения монтажа.

Все детали взаимодействуют между собой, обеспечивая и поддерживая оптимальную температуру в помещении. Работа системы осуществляется в определенной последовательности. После подачи напряжения на контакты, происходит очень быстрый нагрев резистивных полосок до рабочей температуры. Некоторые модификации, например, «Зебра» ЭВО 300 про или «Зебра» ЭВО 300 soft могут нагреваться и до более высокой температуры, если это предусмотрено спецификой их использования. Подобные устройства используются в мини-саунах, сушилках и на других аналогичных объектах.

Выработанное тепло равномерно распределяется по поверхности обогревателя, покрытой алюминиевой фольгой. Равномерность обеспечивается физическими свойствами алюминия – высокой теплоемкостью и теплопроводностью. Далее происходит преобразование тепловой энергии в лучевую, то есть образуется инфракрасный поток с длиной волны 8-10 мкм, расположенный в области невидимого спектра.

Инфракрасное излучение, встречаясь с преградой, поглощающей эту энергию, вызывает нагрев поверхности. Однако ИК поток практически беспрепятственно проходит через тонкие слои отделочных материалов, благодаря определенной частоте и длине волны. В результате, элементы «Зебра» ЭВО 300 pro, расположенные под потолком вызывают нагрев всех поверхностей, на которые попадает инфракрасное излучение. Нагреваются не только напольные и потолочные покрытия, но и все детали интерьера, находящиеся в помещении.

Расчет работоспособности инфракрасного отопления

Для точного расчета системы пленочного инфракрасного отопления понадобится информация о следующих параметрах:

• общая площадь дома и каждого помещения, где предполагается установить систему;
• количество оконных проемов и их размеры;
• способ теплоизоляции фундамента и стен;
• какая электрическая мощность выделена на здание.

Если говорить о приблизительном определении требуемой мощности, можно принять за основу утверждение, что для отопления хорошо утепленного снаружи дома достаточно 50 Вт/час на каждый метр обогреваемой потолочными ИК элементами площади. Но этот показатель усредненный.

Входящий в комплект изделия терморегулятор помогает оптимально сбалансировать нагрузку

В действительности же для прогрева холодного помещения до +20° С требуется на начальном этапе мощность до 180 Вт/час на кв. м. В дальнейшем автоматика перейдет на режим поддержания постоянной температуры и будет расходовать не более 15 Вт/час. Это еще раз демонстрирует, что недаром пленочное отопление называют электросберегающим.

Выпускаемые заводами пленочных систем отопления потолочные обогреватели, как правило, обладают мощностью 125 Вт и 150 Вт (на 1 м² поверхности пленки). Если взять для расчетов мощность 150 Вт/м², то при среднем расходе 50 Вт/час у нас получится, что 1 м² излучателя тепла сможет обогреть 3 м² помещения.

В таблице указаны допустимые нагрузки на проводку:

Материал провода	Сечение провода (мм²)	Допустимая нагрузка (А)
Медь	1,5	12
	2,5	20
Алюминий	1,5	7,5
	2,5	12,5

Варианты устройства двухтрубной системы

Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.

При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

• От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
• Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
• От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

• Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
• Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
• Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.

Этапы установки системы отопления ЗЕБРА ЭВО-300

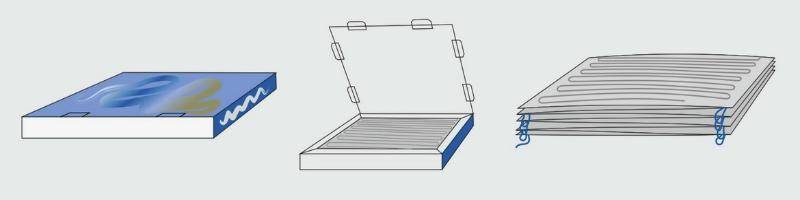

Пленочные лучистые нагреватели ЗЕБРА ЭВО-300 упакованы в короба. В каждом коробе находится 15 м² пленки или 50 нагревателей. Между собой все нагреватели уже соединены в полосу длинной 30 м.

Для монтажа системы отопления ЗЕБРА на модульных элементах присутствуют специально отведенные зоны. Располагаются они с каждой стороны модульного нагреватели и имеют ширину в 2 сантиметра.

Подготовка нагревателей к установке

Перед установкой пленочных нагревателей, нам необходимо определиться с их количеством. Дальше определить длину каждой полосы состоящей из нагревательных элементов и нарезаем необходимые размеры

Очень ВАЖНО — нагревательные элементы можно отрезать исключительно по линии кроя!!!

Обращаем Ваше внимание на то, что максимальная длина ленты состоящая из модульных нагревателей составляет 6 метров

Монтаж модульных нагревателей на потолок

Перед установкой пленочных нагревателей, на всю площадь потолка необходимо смонтировать теплоотражающий экран – Изолон. Для деревянных потолков рекомендуется использовать Изолон толщиной около 3 мм, при установке системы отопления на бетонное основание, толщина отражающего экрана не должна быть меньше 5 мм.

Очень важно, если основание потолка выполнено из дерева естественной влажности, то нельзя закрывать всю площадь теплоотражающим экраном, обязательно нужно будет оставить вен зазоры, иначе влаге из дерева просто на просто не куда будет уходить, что приведет к образованию грибка. В качестве крепежа используется монтажный степлер и скобы — для деревянного основания потолка и дюбель-гвозди и пресс – шайба для бетонных оснований потолка (плита перекрытия). В качестве крепежа используется монтажный степлер и скобы — для деревянного основания потолка и дюбель-гвозди и пресс – шайба для бетонных оснований потолка (плита перекрытия)

В качестве крепежа используется монтажный степлер и скобы — для деревянного основания потолка и дюбель-гвозди и пресс – шайба для бетонных оснований потолка (плита перекрытия)

В качестве крепежа используется монтажный степлер и скобы — для деревянного основания потолка и дюбель-гвозди и пресс – шайба для бетонных оснований потолка (плита перекрытия).

Основание потолка подготовлена. Переходим к установке нагревателей. Устанавливая нагревательные элементы, используем тот же самый крепеж, который применяли для монтажа теплоотражающего экрана.

Рекомендуется устанавливать нагревательные элементы равномерно по всему потолку, учитывая конструктивные особенности основания потолка – балки перекрытия, вентиляция, разводка электропроводки под освещение и пр.

Подключение нагревателей к электросети

Длинные концы, которые мы рекомендовали оставлять у каждой полосы, должны выходить в одну сторону, так как там будут находиться магистральные кабеля, которые будут укладываться в кабельный-канал размером 25*25 мм. Провода выходящие с каждой полосы – L (фаза), N (ноль) и провод заземления, заводятся в предварительно подготовленные отверстия в кабельном канале.

Обращаем Ваше внимание на то, что в качестве питающих проводов необходимо использовать медные кабеля. В зависимости от общей мощности нагревательных элементов, необходимо подбирать сечение кабеля, в этом Вам помогут специалисты Группы. Все узлы соединений кабелей необходимо паять, не допускается использование «скрутки»!!! После чего закрываем кабельный канал

Все узлы соединений кабелей необходимо паять, не допускается использование «скрутки»!!! После чего закрываем кабельный канал

Все узлы соединений кабелей необходимо паять, не допускается использование «скрутки»!!! После чего закрываем кабельный канал.

Далее осуществляем подключение согласно схеме приведенной ниже

В каждое помещение устанавливается терморегулятор, который будет считывать температуру воздуха и включать/отключать систему отопления по мере необходимости.

В случае, если общая мощность системы отопления превышает 2200 Вт, необходимо установка дополнительного оборудования – модульного контактора.

Схема подключения

Ввод системы отопления в эксплуатацию

Еще раз осматриваем все узлы соединения кабелей. «Автоматы» в силовом щите установленные на каждое помещение, должны быть выключены. В каждой комнате на терморегуляторе выставляем минимальную температуру, примерно 5 °С. Подаем питание на систему отопления, включаем «автоматы». После того как убедились, что все работает, выставляем необходимые значения температуры в каждом помещении.
