Принудительная вентиляция в погребе: правила и схемы обустройства

Влага в подвальных помещениях

Затхлость воздуха и влажность являются частыми проблемами подвалов. Первая проблема происходит из-за недостаточного воздухообмена. Подвал заглублен на 2,5-2,8 м в грунт, его стены выполнены с максимальной влаго- и воздухонепроницаемостью.

До разбора вопросов вентиляции погреба следует гидроизолировать его стены. Вентиляция подвала не решит проблему гигроскопичности стен

Значительную влажность воздуха в подвальном помещении вызывает слабая гидроизоляция стен. Вторая причина – изношенные трубопроводы, протянутые через подвальные подсобки. Причем конденсат на них отлагается независимо от целостности труб и герметичности разъемных соединений.

Проблему избыточной влажности требуется решить до разработки проекта и построения вентиляционной системы подвала. Необходимо восстановить или повысить степень герметичности стен погреба, герметизировать трубопроводы и закрыть их изоляцией.

Последняя мера избавит от влияния конденсата на материал труб. Затем определяются вентиляционные потребности погреба.

Расположение приточной и вытяжной труб

Диаметр труб должен быть одинаков, без внутренних сужений. Их задача – создавать тягу. Расположение труб в разных углах погреба по диагонали – обязательное условие. Только так можно избежать образования застойных зон, воздух в которых не заменяется.

Внутри вытяжной трубопровод производит забор воздуха на уровне потолка. Приточный – от 20 до 40 см от пола.

Особое внимание следует обратить на разницу в высоте приточной и вытяжной трубы. Чем он больше, тем больше будет тяга, воздухообмен за единицу времени. Минимальная разница по высоте – 1 м

Вытяжка не должна перекрываться стеной, коньком кровли или деревьями

Минимальная разница по высоте – 1 м. Вытяжка не должна перекрываться стеной, коньком кровли или деревьями.

Следует учитывать высоту снежного покрова: приточная труба не должна оказаться под снегом. В то же время приток должен быть на минимальном расстоянии от поверхности земли. Простое решение – нарастить трубу, помня о разнице высот.

Хорошо работает естественная циркуляция воздуха только в одном помещении. Если в погребе несколько комнат, каждая должна быть со своей вентиляцией.

Вентиляция погреба: основные требования

По своему назначению устройство вентиляции погребов и подвалов призвано обеспечить умеренные и устойчивые показатели влажности и температуры воздуха. Кроме вентиляции на эти показатели влияет ещё несколько факторов.

1. Почва – грунт, в котором устроен подвал.
2. Территориальное расположение погреба и теплоизоляция – под основным зданием или отдельно.

3. Наличие грунтовых вод и методы противодействия им.

Поэтому, непосредственно перед строительством, необходимо разобраться и предусмотреть все возможные факторы, которые при эксплуатации помещения могут оказать влияние на климат подвала.

Только учёт всех факторов, которые могут влиять на функционирование погреба, поможет добиться определённого климата. Если что-то упущено, то не стоит ругать вентиляцию или возлагать на неё чрезмерные надежды. Несомненно, она способна поддерживать нужный микроклимат, но вот устранить намокание стены ей не под силу.

Как и в большинстве жилых и производственных помещений общего назначения, вентиляция в подвале имеет источник притока воздуха из окружающей среды и устройство оттока влажных, загрязненных углекислых масс.

Разновидности систем вентиляции

Всего известно два типа вентиляции для погреба в гараже:

1. Естественная вентиляция. В этом случае удаление влаги из объема погреба происходит за счет тепловой конвекции. То есть теплый воздух из верхней части погреба самопроизвольно поднимается вверх, а освобождающийся при этом объем заполняется более сухим воздухом с улицы.
2. Принудительная вентиляция, при которой обмен воздуха между улицей и погребом осуществляется с участием механических нагнетателей, т.е. вентиляторов. Такая схема обладает гораздо большей эффективностью, однако требует несколько больших финансовых вложений и наличия линии электроснабжения.

Обустройство естественной приточно-вытяжной вентиляции.

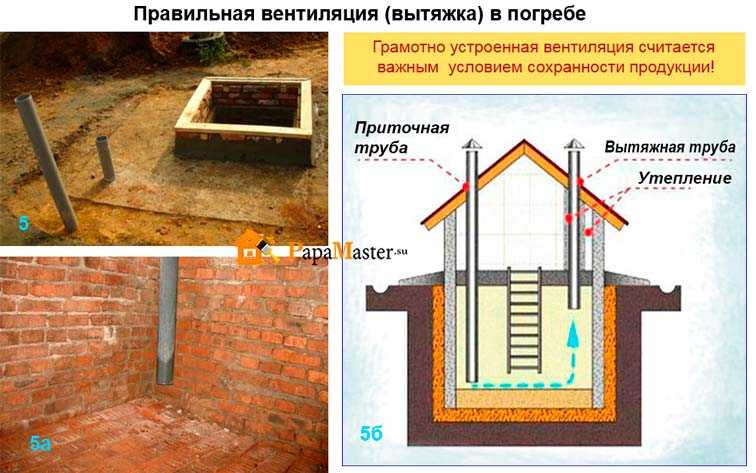

Подобная схема строится на использовании двух труб: приточной, через которую с улицы забирается свежий и более сухой воздух, и вытяжной, через которую влажный воздух погреба выводится наружу.

Оптимальными местами для размещения труб принято считать противоположные углы погреба. При такой конфигурации гораздо ниже вероятность образования зон с застоявшимся, а следовательно, более влажным воздухом.

Вытяжная труба может устанавливаться двумя способами:

• сквозным, т.е. труба проходит сквозь пол гаража и далее выводится через потолок и крышу;
• через стену погреба, когда нижняя часть вытяжной трубы (на рис. обозначенной цифрой 2) располагается горизонтально и далее поднимается вверх уже за пределами габаритов гаража.

При этом следует выбирать длину вытяжной трубы таким образом, чтобы после ее установки верхний срез оказался примерно в 0.5-1 м над наивысшей точной крыши гаража. Общая длина вытяжной трубы должен быть не менее 2.5-3 м, это необходимо для получения достаточной разницы температур, за счет которой и происходит естественное движение воздуха. На верхнюю часть трубы желательно установить дефлектор, что усилит интенсивность вентиляции за счет создания дополнительного разрежения, а также надежно убережет погреб от проникновения осадков и пыли.

Наиболее эффективным дефлектором является тот, у которого наружный диаметр вдвое превышает диаметр трубы. Нижний срез корпуса дефлектора должен располагаться на несколько сантиметров ниже среза вентиляционной трубы. При желании простейший дефлектор в виде жестяного или пластикового конуса можно изготовить самостоятельно. Нижний срез вытяжной трубы располагается как можно выше под потолком погреба.

Приточная труба устанавливается таким образом, чтобы от ее нижнего среза до уровня пола оставалось около полуметра. Приблизительно такое же расстояние должно быть между ее верхним срезом и уровнем земли. Кроме того, верхний срез обязательно следует снабдить защитной решеткой, которая предотвратит проникновение в погреб кошек, мышей, крыс и прочих незваных гостей. Вместо решетки можно использовать металлическую сетку со средними или мелкими ячейками.

Как вытяжные, так и притяжные трубы должны снабжаться заслонками. Особых требований к конструкции заслонок не предъявляется, но в любом случае они должны быть способны полностью перекрыть поступление и отвод воздуха из объема погреба. Перекрывать заслонки необходимо в случае наступления сильных морозов.

Принудительная вентиляция погреба

Между конструкциями естественной и принудительной вентиляции погреба в гараже не существует принципиальных различий. Единственная особенность последней — это наличие электрического вентилятора для вытяжки.

При создании принудительной вентиляции следует учитывать правила электротехнической безопасности. В любом погребе из-за разности температур стен и воздуха неизбежно будет образовываться конденсат, ради удаления которого как раз и создается система вентиляции. И этот конденсат может стать причиной быстрого выхода из строя проводки и электровентилятора. Поэтому во избежание риска поражения электрическим током все электрооборудование должно иметь надежную гидроизоляцию и техническую возможность работы в условиях повышенной влажности.

В целом, потратив немного времени и сил на обустройство эффективной вентиляции, можно получить удобное место хранения для консервации и овощей, в котором будет круглогодично поддерживаться оптимальный температурный режим.

Видео — вентиляция погреба

Частые ошибки

Хотя процесс монтажа достаточно прост, многие допускают ошибки, в результате чего вентиляционная конструкция работает со сбоями, не полностью справляется с удалением конденсата или не действует вовсе. Наиболее распространенные ошибки происходят, как правило, именно на этапе установки:

• Использование вместо канала простой дыры в стене. Такое решение особенно сильно может навредить, если в погребе содержатся овощи: нет никакой гарантии, что воздух будет выветриваться из помещения, а не, напротив, входить в него, и если это случится в зимнее время, продукты вымерзнут, и есть их будет нельзя. Оборудованные каналы должны иметь определенное сечение и угол подъема.
• Если система вентиляции в подвале в гараже сделана по естественной схеме, ошибочным будет монтировать трубы горизонтально: в этом случае тяга практически исчезает, возобновляясь только при внешних перемещениях воздуха. В случае, если все же кажется целесообразным монтировать трубы в таком направлении, необходимо разместить их с небольшим углом наклона (до 10-12 градусов). Полностью горизонтальная конструкция будет работать только тогда, когда она оснащена устройством принудительной перегонки воздуха.
• Если выходное отверстие находится слишком низко, тяга сильно уменьшается. По этой причине рекомендуют выводить трубу над кровлей гаража.

Монтаж вытяжки и притока

Воздуховод через потолок в углу погреба выводится на крышу, обязательно выше уровня здания – иначе тяга будет нестабильной и зависеть от направления ветра. Внизу крепится заслонка для регулировки, а сверху ставится сетка (от птиц и мусора) и «грибок» от дождя. Нельзя ставить впритык, иначе воздух не будет попадать свободно, но слишком высокий «гриб» бесполезен по умолчанию, так как дождь и снег редко падают по вертикали, и ветер будет задувать их в трубу. Если над погребом уже есть перекрытие (бетонная стена, плиты, кирпичи) – можно вместо одного большого прохода сделать несколько меньших, но равнозначных по общей площади/диаметру. Правильная вентиляция погреба зимой сохранит продукты от обледенения и вполне допускает «деление» труб.

Приток располагается диаметрально вытяжке – в противоположном углу на расстоянии не меньше 0,5 м от пола. Размер приточного канала можно сделать чуть больше вытяжки для надёжности и лучшей подачи воздуха. Аналогично вытяжке, выводится на крышу и так же оборудуется сеткой и защитой от дождя

Важно, чтобы приточная труба была ниже вытяжки хотя бы на 0,5 м, иначе система замкнётся, и воздух не будет поступать из-за одинакового давления в обоих каналах

Никаких датчиков – достаточно поднести к вытяжному отверстию горящую зажигалку на 5-10 секунд. Если пламя горит равномерно и «втягивается» в канал – всё в порядке. Тухнет – значит, воздух не поступает или не выводится. В таком случае пламя по очереди подносится к каждому каналу для проверки. Возле притока оно должно дрожать от потока ветра, если горит идеально ровно – труба либо забилась, либо неправильно установлена. Поменяйте высоту, увеличьте диаметр – это должно решить проблему.

Как правильно сделать вентиляцию в подвале

Чтобы своими руками правильно сделать вентиляцию в погребе, нужно обратить внимание на следующие моменты:

• Если система устанавливается в уже готовом доме, в потолке необходимо сделать специальное отверстие;
• Через него в подвал опускается труба и крепится к потолку Она в последствии и будет вытягивать воздух.
• Ее часть, которая находится с внешней стороны погреба поднимается на уровнем земли (или крыши) минимум на 1500 мм.
• Приточный канал устанавливается с противоположной стороны. Для нее так же проделывают отверстие в крыше, а в подвале ее конец располагают на расстоянии 25 см от пола.
• На поверхности приточный канал не должен выступать больше, чем на 25 см от крыши или земли.
• Ее необходимо закрыть дефлектором.
• При наличии в доме печи или камина, вытяжная труба должна находиться рядом с дымоходом.

Закладка труб в процессе возведения погреба

Самый лучший вариант, это когда вентиляция для погреба устанавливалась во время строительства под домом. Принцип в целом не отличается от установки вентиляции в готовом помещении, но труба получается скрытой.

1. Во время строительства воздуховод прокладывают вдоль угла. Нижний ее край находится в 150 см от пола.
2. Весь воздуховод проходит сквозь дом, через чердак и выходит на крышу. Он должен быть на 50 см выше конька.
3. Приточный канал, как и в других случаях, находится в противоположном углу. Чтобы понять какой должна быть длина этой трубы, отталкивайтесь от того, что приточная труба минимум на 1 м ниже вытяжной. Она выходит на улицу из фундамента и должна быть на 80 см выше уровня земли.

Монтаж воздуховодов и оборудования в готовом погребе для сложных систем

Устройство принудительной вентиляции в погребе устанавливается в тех случаях, когда более простой системы недостаточно. Такое случается, например, если помещение слишком большое. Приточная система вентиляции делится на два вида: автоматическая и механическая.

Основной элемент этой конструкции — канальный вентилятор большой мощности. Срок службы вентилятора для вентиляции подвала зависит от технических характеристик, мощности устройства и направления воздуха.

Вывод приточной и вытяжной трубы для простых систем

Вентиляцию погреба можно устанавливать и в уже готовом погребе. Она бывает нескольких вариантов, и монтаж каждого из них мы рассмотрим отдельно.

Система с одним каналом воздуховода, это самый простой вариант. В этом случае не предусмотрена установка приточной трубы. Хоть многие и критикую этот метод, он имеет как свои достоинства, так и недостатки. Простота установки и низкая стоимость, очевидные преимущества вентиляции с одной трубой. Но в то же время, свежий воздух в подвал практически не поступает, и с полноценной системой вентиляции этот вариант не сравнить.

Именно поэтому все профессионалы рекомендуют устанавливать систему с двумя каналами воздуховодов. Как вентиляция с двумя трубами устанавливается в погребе:

1. Вытяжная вентиляция. Воздуховод должен находиться в углу помещения. С помощью перфоратора делаем в стене отверстие нужного размера и горизонтально вставляем в нее трубу.
2. Далее с наружной стороны прикрепляем к ней уголок и вставляем вертикально вторую трубу. Она должна быть выше уровня земли минимум на 50 см.
3. Пространство между горизонтально установленной трубой и стеной нужно закрыть с помощью монтажной пены.
4. Чтобы влага не попадала в воздуховод, на нее нужно установить защитный зонтик.
5. Приступаем к внутренней части приточной трубы. Так же устанавливаем уголок и горизонтально прикрепляем трубу. Она должна находиться от пода на 20-30 см. Прикрепить ее к стене нужно с помощью кронштейнов с зажимами.
6. Теперь приступает к установке приточной трубы. Принцип работы примерно тот же.
7. С противоположной стороны подвального помещения делаем еще одно отверстие, вставляем в него горизонтальную трубу и делаем вертикаль с наружной стороны здания. Как правило, она должна быть выше уровня крыши на 50 см.
8. Эту трубу нужно обязательно утеплить перед установкой.
9. Зажимными кронштейнами крепим ее к стене. На верх тоже нужно установить защитный зонтик, чтобы избежать попадания влаги.

Обустройство вытяжки для погреба

Гидроизоляция помещений – не сегодняшняя тема для описания, переходим к вытяжке для погреба. Конструкция выглядит одинаково: мало зависит от местности, типа строения и назначения погреба. Возводят две трубы (втяжную и вытяжную), между которыми создается разность давлений. За счет этого воздух циркулирует в нужном направлении. В зависимости от наличия естественных факторов либо применения технического оборудования существуют вытяжки для погребов:

1. С естественным побуждением.
2. Принудительного действия.

В последних используются вытяжные вентиляторы для погреба. Это как самодельные конструкции на основе процессорного кулера, так и профессиональное оборудование для складов. Единственным условием при покупке является доступность эксплуатации в условиях повышенной влажности. В отличие от менее жилого подвала, где часто микроклимат регулируется, погреб является необжитым местом, куда забираются мыши.

Коренное отличие помещений – погреб не нужно тщательно утеплять, иначе нарушится сам принцип функционирования помещения. Не выйдет с земли брать холод для сохранения продуктов в целости и сохранности. Потолок и верх стены изолируют, к примеру, полиизоцианатом либо другим строительным материалом в виде плит. Этим устраняется в будущем множество трудностей.

Правила прокладки втяжной и вытяжной труб стандартизированы. Первая начинается у поверхности земли, внутри либо снаружи помещения и заканчивается у пола подвала, не доходя 20–50 см. Вторая — стартует у свода противоположного угла и уходит на крышу. Вот пара полезных моментов, повышающих эффективность и функциональность системы в целом:

1. Дефлектор располагается над крышей. Вытяжной ход заканчивается металлическим зонтиком традиционной круглой формы. Специального названия у элемента нет, но имеется задача не дать попасть внутрь осадкам. Сооружение огораживается по высоте с перекрытием цилиндрической стенкой вдвое большего диаметра, чем труба. Конструкцию можно наблюдать над магазином либо промышленным зданием. Это дефлектор. При порывах ветра благодаря устройству под зонтиком (козырьком) создается отрицательное давление, намного повышающее эффективность вытяжки для погреба.
2. На входе в систему ставят специальную решетку с дождеотражателем и противомоскитной сеткой. Внутрь не залезет крот, не залетят жуки, не попадет дождь. Вход в вытяжки для погреба располагается внизу стены здания и закрывается специальной крышкой.

Вентиляция в подземном помещении

Как было отмечено выше, всего существует два типа вентиляции – естественная и механическая. Это применимо и для подземного помещения в гараже. Его можно оборудовать одной из вентиляционных систем. Рассмотрим оба варианта.

Как правильно сделать вытяжку в погребе в гараже (вентиляцию в гараже с подвалом)?

Естественная

Естественную вентиляцию монтируют на первых этапах строительных работ. В общую схему включают подземное помещение – смотровую яму, подвал или погреб.

Это обусловлено тем, что укладка труб в завершенном гараже представляет собой крайне трудоемкую задачу.

Монтаж естественной вентиляции в подвале – относительно простая задача, самым важным элементом будет вентиляционный канал.

Ширина вентиляционного канала должна быть равна одному кирпичу, который укладывается на бок. Под эту ширину, покупают три трубы.

Их сечение варьируется в промежутке от 100 см² до 250 см². Точный размер сечения определяют, исходя из ширины кирпич/бетонного блока, а также расчётов по притоку-оттоку. Две трубы будут служить общей системой вентиляции в гараже. Первая – основная приточная труба, вторая – вытяжная. Третья труба понадобятся для подземного помещения.

Всё отличие для гаража с подвалом/смотровой ямой заключается лишь в укладке еще одной трубы. Она будет соединять воздушное пространство подземного помещения с общей гаражной вентиляцией. Это позволит создать максимально мощный переток воздушной массы. Приточную трубу монтируют в 25-50 сантиметрах от уровня пола (в подземном помещении).

Но перед этим устанавливают общую систему. Вытяжной канал выводят на крышу так, чтобы конец трубы был на полметра выше поверхности крыши. На внешние концы труб крепят пластиковую или металлическую сетку. Она послужит защитой от сора и забивания канала.

Механическая

Принципиальных отличий в установке механической вентиляции практически нет. Трубы должны быть расположены точно таким же образом. Две трубы служат основными каналами, третья труба обеспечивает связь с подвалом/смотровой ямой. Чтобы создать механическую вентиляционную систему, необходимо приобрести два вентилятора. Их устанавливают в полости труб, подключают к электросети гаража.

Затем, если была выбрана модульная система, проводят настройку с помощью контроллера – выставляют желаемый объем. Рекомендуется ставить именно модульную систему, она обойдется несколько дороже, но позволяет точно регулировать приток-отток воздушной массы. В трубу подземного помещения устанавливать вентилятор не требуется, так как в гараже уже будет обеспечена хорошая принудительная циркуляция.

Заменить вентилятор можно диффузор-флюгером или же дефлектором. В первом случае устройство монтируют в приточном канале, на его вершине. Второе устройство, дефлектор, использует другой физический принцип. Дефлектор генерирует разряженный воздух. От этого возникает перепад давления, начинается циркуляция.

Самодельным решением является использование лампочки. Её помещают в трубу, подключают к электросети. В процессе работы лампочка нагревается, тем самым создает перепад температур, который позволяет воздуху двигаться. Но специалисты сходятся во мнении, что модульная вентиляция с двумя вентиляторами является наиболее эффективным вариантом.

Механическая вентиляция в подвале гаража своими руками: схема.

Сделать вентиляцию в подземном помещении гаража несложно. Она является лишь частью общей вентиляционной системы гаража. Поэтому все что необходимо – соединить оба пространства (надземное и подземной) дополнительной трубой. Лучше всего подходят трубы с сечением в 100-250 см². В остальном же все сводиться к созданию общей вентиляции в гараже.

Естественная вентиляция не обеспечивает оптимальных условий хранения. Она сильно зависит от погоды, времени года. Циркуляция воздушной массы может полностью прекратиться, если не повезло с температурой воздуха.

В этом плане куда эффективней является механическая система. Лучше всего использовать современные модели вентиляторов, оснащенные контроллерами.

Правила монтажа приточного и вытяжного трубопроводов

Для обеспечения вентиляции всего объема помещения, принудительная вентиляция погреба должна учитывать следующие принципы правильного монтажа воздухопроводов.

Приточный воздухопровод представляет собой систему из нескольких труб и колена с углом 90°, смонтированную таким образом, чтобы обеспечить выступ над поверхностью земли в пределах 30-40 см. Нижний конец трубы должен не доходить до поверхности пола подвала на полметра, остальная часть трубы равномерно фиксируется по всей длине при помощи хомутов и саморезов.

В качестве труб можно использовать заготовки из оцинкованной жести или ПВХ, они обеспечивают необходимые характеристики воздухообмена при небольшой массе и сравнительной легкости установки.

Диаметр труб зависит от площади погреба, однако существуют обоснованные специалистами рекомендации, которые говорят, что для помещения не больше 40 м² достаточный диаметр труб для обеспечения полного воздухообмена в течение получаса составляет 12 см.

В трубе или под поверхностью колпака снаружи может монтироваться вентилятор, обеспечивающий нагнетание воздуха, такая система применяется в случае слабой тяги воздуха внутри помещения, связанной с неправильным расположением или монтажом трубопровода.

Выступающая над уровнем земли труба приточного воздухопровода закрывается сеткой, с мелкими отверстиями, размер которых исключает попадание внутрь живых организмов. Над сеткой монтируется колпак, для обеспечения защиты системы от осадков.

Приточная труба может комплектоваться фильтрующими элементами, обеспечивающими очистку поступающего в помещение воздуха.

Для обеспечения выведения воздуха важно правильно подобрать вентилятор по мощности, поскольку слишком быстрая циркуляция воздуха, особенно в летний период времени грозит сквозняками. Кроме этого, поступающий снаружи теплый воздух будет отводиться в течение короткого промежутка времени, не успевая нормализовать микроклимат помещения

Подбирая вентилятор необходимой мощности, следует учитывать длину трубопровода, потери по длине канала, площадь помещения

Кроме этого, поступающий снаружи теплый воздух будет отводиться в течение короткого промежутка времени, не успевая нормализовать микроклимат помещения. Подбирая вентилятор необходимой мощности, следует учитывать длину трубопровода, потери по длине канала, площадь помещения.

Базовым значением потерь давления на квадратный метр воздушного канала является 2 куб.метра/час с одного м². Необходимая производительность вентилятора составляет произведение потерь на объем вентилируемого помещения. Однако, с учетом потерь по длине и в зависимости от диаметра труб, лучше выбирать вентилятор, имеющий запас по производительности.

Часть вытяжного трубопровода, расположенная в погребе, фиксируется не ниже полутора метров от уровня пола, должна содержать систему сбора и отвода конденсата и вентилятор, нагнетающий воздух наружу.

Выходная труба вытяжного трубопровода должна монтироваться таким образом, чтобы ее верхний конец выступал над уровнем кровли на полметра. В случае наличия в доме печи, монтаж трубы вытяжного воздухопровода существенно упрощается. Однако, в любом случае, с целью исключения образования конденсата, выступающую часть трубы необходимо утеплить во избежание скапливания инея в зимний период года.

Выходное отверстие выпускного воздухопровода по аналогии со впускным необходимо закрывать сеткой и колпаком.
