Как работать с обжимными клещами – важные нюансы
Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.
Если не выдерживается форма клемм
В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.
Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.
Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.
Скручивание многопроволочных жил перед обжимкой
Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами. В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится.
Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.
Нюансы гильзования проводов на видео:
Цветовая маркировка гильз и матриц
Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей.
Надо помнить, что единой системы для этого еще не разработано, поэтому если приобретать гильзы ориентируясь только на цвет, то можно получить не совсем подходящие расходники.
Применение
Принцип эксплуатации такого инструмента, как пресс клещи, можно понять во время выполнения работы с их использованием. Для этого понадобится провод определённого вида, само устройство для обжима и элемент соединения для проводов, который размещается на концах контактов.
Первым этапом будет снятие внешней изоляционной защиты, что выполняется с помощью клещей. На инструменте имеется полукруглая ложбинка, в которую кладётся провод, затем прижимается верхняя режущая кромка. После нескольких оборотов вокруг оси кабеля, изолирующее покрытие будет срезано и его можно с лёгкостью снять. Для того чтобы получить правильный пресс с качественным контактом достаточно очистить около 4-х сантиметров провода.
Следующим этапом будет выравнивание и размещение в нужной последовательности всех имеющихся жил, исходя из требований коннекторов. После распределения проводов следует тесно их сжать между собой и срезать край, оставив 1,5 см для соединения контактов, далее все контакты, с полным сохранением последовательности, помещаются в соединительное устройство. Глубина заведения жил должна быть на таком расстоянии, чтобы нижняя выемка коннектора могла достать до изоляции проводки. Во избежание повреждения его при обжиме выполнение этого условия обязательно, так как выемка плотно вдавливается, чтобы закрепить устройство на шнуре.
И третьим этапом является помещение устройства в посадочное место клещей, проверив обязательно соответствие цветов всех жил и правильность их размещения, после чего можно произвести прессовку. Этот этап требует внимательности и проверки прочности подсоединения, а также целостности самого коннектора.
Для снятия изоляции с кабеля
Наличие такого инструмента позволит ускорить рабочий процесс и повысит качество работы мастера. Снятие изоляции с кабеля будет произведено быстро, точно и без повреждения самой жили. Клещи настраиваются под необходимый размер кабеля (диаметр), который необходимо срезать с провода. Настройка производится вручную или автоматически. Ручная настройка не столь качественная и возможно повреждение провода, а автоматическая позволит удалить изоляцию без нанесения вреда сечению шнура. Такой тип применяется чаще всего для работы с распределительными и ответвительными коробками. Для того, чтобы срез был качественный и аккуратный режущая часть должна всегда быть острой, чтобы обрезание было в одно движение, без повторных действий.
Для пресса конечных гильз
Пресс можно отнести к одним из самых надёжных и неразъемных соединений. Суть этого процесса состоит в сжатии жил проводки в специальной гильзе, которые в свою очередь могут быть алюминиевые или медные. Для минимизации величины переходного сопротивления в месте стыка необходима достаточно большая сила сжатия, а гильза и токопроводящая жила должны максимально соприкасаться. Клещи для прессовки конечных гильз могут быть в форме трапеции или предназначены для квадратного пресса.
Инструмент с разъемами пластиковых фланцев влияет на эффективное осуществление обжима многожильного кабеля, а их квадратная форма способствует обеспечению надёжного контакта всех жил. При наличии данного инструмента производить монтаж или центрирование для любого типа сечения значительно проще. Для точности и надёжности пресса контактов нужно правильно подбирать соответствующий диаметр клещей.
Для опрессовки изолированных наконечников кабеля
При работе с изолированными контактами нужно использовать устройство в форме овала. Обычно в матрице такого устройства должны быть задействованы три формы для пресса стандартного типа, отличающиеся по цветовой гамме – синий, желтый и красный. В соответствии с этими цветами выпускаются наконечники, гильзы и другие различные разъемы с такими же индикаторами цвета.
Для обжима неизолированных наконечников кабеля
Клещи для обжима не изолированных наконечников кабеля выполнены из латуни и оснащены специальным стержнем в своей конструкции, с помощью которого обжим гильзы происходит по центру, а стержень садится на разделительный шов. Такой инструмент может иметь два типа зажимов, один из которых для проводки, другой для изоляции. Для надёжности пресса открытых контактов к контактам крепится локатор, что позволит достичь точного позиционирования.
Секреты грамотного монтажа таких деталей
Установка деталей проходит очень быстро и достаточно просто. Для ее осуществления понадобится специальный инструмент, без которого обжатие фитинга невозможно.
Как подобрать пресс клещи?
Пресс клещи для фитингов – устройство, предназначенное для установки детали на трубу. Выпускаются ручные модели и более сложные гидравлические. Для самостоятельных работ вполне подойдет первый вариант, поскольку он наиболее прост в использовании и дешев. А по качеству соединения, выполненные с его помощью, не уступают тем, в процессе выполнения которых применялся профессиональный гидравлический инструмент.
При приобретении оборудования нужно учитывать, что оно предназначено для работы с определенным диаметром труб. Существуют модели, оборудованные специальными вкладышами, дающими возможность работать попеременно с трубами нескольких диаметров. Кроме того в продаже можно встретить усовершенствованные вариации инструмента. Они имеют особую маркировку:
- OPS – устройство увеличивает приложенные к нему усилия путем использования фиксаторов ступенчатого типа.
- APC – в ходе процесса осуществляется автоматический контроль за его качеством. Пресс не откроется, пока обжим не будет успешно завершен.
APS – прибор самостоятельно распределяет усилие, которое к нему прилагают, в зависимости от размеров фитинга.
Обжимные пресс клещи — необходимый для установки фитингов инструмент. Выпускаются ручные и гидравлические модели специального оборудования
На что обратить внимание при покупке соединителей
От качества деталей во многом зависит надежность соединения
При покупке пресс фитингов специалисты советуют обращать внимание на следующие моменты:
- Качество маркировки на корпусе. Компании, выпускающие качественные детали, не пользуются дешевыми пресс формами. Все символы на корпусе фитингов пропечатываются очень четко.
- Вес детали. Для производства качественных изделий применяется латунь, которая имеет достаточно большой вес. От слишком легкого фитинга лучше отказаться.
- Внешний вид элемента. Некачественные детали изготавливаются из тонкого металла, внешне напоминающего алюминий. Он не способен обеспечить качественное соединение.
Не стоит экономить на фитингах и пытаться купить их «задешево» в сомнительной торговой точке. В таком случае есть высокая вероятность последующей переделки всего трубопровода.
Монтажные секреты от специалистов
Начинаем работы с разрезания труб. Отмеряем необходимую длину и отрезаем элемент строго перпендикулярно. Лучше всего использовать для этих целей специальный инструмент – труборез. Следующий этап – обработка торца трубы. Внутрь детали вставляем калибр, выправляющий небольшую овальность, неизбежно образующуюся при резке. Снимаем внутреннюю фаску, используя для этого фаскосниматель. При его отсутствии можно проделать эту операцию обычным острым ножом, после чего зачистить поверхность наждачной шкуркой.
По окончании работ надеваем пресс фитинг на трубу, контролируя плотность его посадки через специальное отверстие. Существуют модели, у которых обжимная муфта не закреплена на фитинге. Для их монтажа выполняются такие операции. Надеваем обжимную муфту на трубу. Внутрь элемента вставляем штуцер, на котором закреплены уплотнительные кольца. Чтобы защитить конструкцию от электрокоррозии на участке контакта металлической соединительной детали и металлопластиковой трубы устанавливаем диэлектрическую прокладку.
Для обжима любых моделей пресс фитингов используем подходящий по диаметру инструмент. Захватываем гильзу зажимом пресс клещей и сводим их ручки до упора. После снятия инструмента на фитинге должны остаться две кольцевые равномерные полосы, а металл должен быть изогнут дугообразно. Обжатие можно производить только однократно, никаких повторных операций быть не должно. Это ведет к порче соединения.
Установка пресс фитингов для металлопластиковых труб проходит в четыре основных этапа, которые представлены на рисунке
Пресс фитинги для металлопластика обеспечивают очень прочное долговечное соединение. Их широкий ассортимент позволяет выполнять трубопроводы самых разных конфигураций. Кроме того они очень просты в монтаже. Даже новичок сможет установить пресс фитинги. Для этого нужно терпение, аккуратность и, конечно же, внимательное изучение инструкций. Результат стараний обязательно порадует надежным в эксплуатации трубопроводом, выполненным своими руками.
Нюансы работы с НШВИ
Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.
Опрессовка многожильного кабеля выполняется следующим образом:
- необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
- тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.
Вариант НШВИ
Необходимые инструменты
Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:
- пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
- инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
- гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
- в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
- гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.
Разновидности инструментов
Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.
Как обжать провод без инструментов можно посмотреть в данном видеролике:
Гильзы для проводов под опрессовку
Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.
Гильзы для опрессовки
Подготовка к опрессовке
Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:
- очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
- жилы скрутите рукой и поместите их в наконечник со стороны юбки.
Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника
Зачистка проводов
Как обжать провод
После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля. Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон
Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой
Опрессовка многожильных проводов
Обжим одинарного наконечника
Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:
- чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
- опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
- если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
- можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
- в завершение нужно проверить прочность контакта, немного натягивая элементы.
Обжим одинарного провода
Обжим двойного наконечника
Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.
В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:
- внутрь манжета устанавливается сразу два провода;
- выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.
Обжим наконечников силового кабеля
Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.
Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.
Обжим силового кабеля
О видах инструмента
Теперь поговорим более подробно о том, какие виды обжимного инструмента бывают. Всего есть такие виды инструмента:
- пресс-клещи;
- кримперы.
При этом кримперы бывают автоматическими и ручными. Рассмотрим каждый из этих инструментов более детально.
Пресс-клещи
Итак, первыми рассмотрим пресс-клещи. Главное их предназначение заключается в том, чтобы выполнять опрессовку наконечников и гильз для кабелей. Они могут быть разного типа и различного сечения. Есть такие модели опрессовочных клещей, которые дополнительно оснащены усилителем. Это может быть рычаг или гидравлический механизм. За счет такого дополнительного элемента степень затрачиваемых сил на выполнение качественной опрессовки существенно уменьшается.
Все пресс-клещи, как правило, оснащены контролем качества выполненной работы, который позволяет невелировать расхождение рукояток до тех пор, пока работа не будет окончена
Конечно, очень важно использовать для опрессовки инструмент высокого качества. Префессиональные пресс-клещи имеют храповый механизм, который позволяет блокировать обратный ход до окончания цикла опрессовки. За счет этого недопрессовка полностью исключается, виной которой может быть сам электромонтажник.
За счет этого недопрессовка полностью исключается, виной которой может быть сам электромонтажник.
Стоит отметить, что от уровня опрессовки напрямую зависит то, насколько прочным получится в итоге механизм и будет ли элеткрическое сопротивление соединения контактов качественным.
Кримпер
Теперь разберемся, что представляют собой кримперы. Как уже упоминалось выше, они бывают двух типов – автоматическими и ручными. В целом же кримпер – это инструмент, который используется при выполнении электромонтажных работ. Он предназначен для того, чтобы соединять провода друг с другом или же с контактами разъема во время проведения работ. Использование инструмента позволяет полностью исключить необходимость использования сварки или пайки.
Бывают такие ситуации, когда процесс обжимки кабеля выполняется довольно редко. В таких случаях разумнее подобрать инструмент, который будет сочетать в себе кусачки и несколько калиброванных пазов. Больше того, в некоторых моделях кримперов имеются специальные комплектующие детали, которые позволяют выполнить зачистку кабеля.
Если же требуется приобрести инструмент для обжимки одного вида провода, то в данном случае стоит подобрать модель с возможностью регулировки. У такого инструмента лезвия автоматически настраиваются до требуемого диаметра с помощью винта или кулачка, который и отвечает за регулировку. Это позволяет существенно облегчить процесс зачистки и пользователю не придется беспокоиться по поводу того, в какой паз попал провод.
Что же касается различий между ручными и автоматическими кримперами, то автоматические модели отличаются высокой производительностью. С их помощью можно без проблем зачистить провод, выполнить установку наконечника и его обжим в разных режимах автомата или полуавтомата. Автоматический кримпер включает в свою конструкцию электрический пресс и аппликатор кримпера. Стоит отметить, что аппликаторы бывают разных типов под различные виды наконечников.
Если говорить о ручных кримперах, то они предназначены под отдельный вид контактов или наконечников. В данном случае все предельно ясно, так как инструмент запускается под воздействием силы, прилаживаемой пользователем. Естественно, что он не обладает высоким уровнем производительности.
Сфера применения
В зависимости от конкретного случая инструмент должен быть подобран соответствующей конструкции и формы. Например, для обжима кабелей малого сечения (от 0,5 миллиметров), которые имею много жил и наконечники с тонкими стенками, необходимо использовать кримперы, оснащенными втулочными штыревыми кабельными наконечниками. Сама по себе обжимка провода осуществляется до достижения максимального усилия, т.е. до момента сработки пружинного механизма. Необходимость обработки многожильного провода возникает тогда, когда он будет подключен в клеммы автоматических триггеров и реле в распределительных щитках или коробах, а также иных устройствах. Присутствие качественных втулок и использование надежного инструмента для обжима исключит растрепывание жил в проводе, ибо они буду максимально плотно спрессованы и при этом будут обеспечивать непрерывную передачу электрических сигналов.
В отсутствии проводных наконечников и при последующей опрессовке концов проводов, по завершению останется только скрутить либо припаять кабель непосредственно к клеммам щитовых или же распределительных приборов. А подобный метод соединения запросто может привести к частым поломкам жил, обрыву электрической связи с последующими перегревами устройств или короткими замыканиями.
Для наконечников с толстыми стенками и проводов многожильных
Для вышеуказанных целей применяется инструмент разного типа, например, касательно пресс-клещей ПК-16 насчитывается их только пять. Участки обозначаются особыми отметками на губах прибора, а диапазон возможного обжима варьируется от 1,5 до 16 миллиметров. После окончания работы на тыльной стороне втулки остается особое клеймо. Большинство кримперов, особенно ПК-16, предназначены исключительно для работы с многожильными проводами. Если пытаться работать ими с одножильным кабелем, то из-за больших прилагаемых усилий жила попросту может переломиться.
Для проводов с большим сечением
Для таких кабелей вместо пресс-клещей предпочтительнее применять специальный гидравлический пресс. Подобные устройства появились задолго до кримперов, и в зависимости от габаритов пресса можно определить, какое сечение он способен обжать. В быту такие приборы не применяют, в силу их очень больших размеров. Однако, данный вариант может стать идеальным при монтаже коммутаций и соединений силовых кабелей в электрощитах подъездов многоквартирных жилых домов и т.п.
Сам процесс не отличается особой сложностью. Перво-наперво для сдвига матрицы следует приложить большое мускульное усилие на рабочий рычаг. В случае, когда клапан чуть-чуть приоткрыт, то шток будет медленно удаляться. Если же клапан открыт полностью, то шток быстро отдалится до упора. При полном сжатии матриц производится блокировка. Однако, избыточное давление не образуется, поэтому, возможность повредить сам механизм не наступает. Само описываемое гидравлическое устройство (из-за довольно-таки больших его размеров) поставляется сразу с картриджем на определенное количество матриц.
Последовательное обжатие кабелей
Этот вариант хорош тем, что при нем возможно предотвратить проникновение воздуха в гильзу
Данное обстоятельство крайне важно для случаев, когда требуется присоединить поочередно алюминиевый и медный проводки, которые вполне могут подвергнуться окислению при взаимодействии с кислородом
Опрессовка компьютерных проводов
К отдельной группе относятся кримперы, которыми обжимается «витая пара» кабеля компьютерного для локальной сети. Они функционируют также, как и клещи с двумя губами: вместо металлической втулки в них встроена специальная матрица под входящий порт RJ 45, с помощью которого и происходит опрессовка телефонного или компьютерного провода. Непосредственно сам обжим не производится, а с помощью данного инструмента перемещаются контакты, прорезав изоляцию на разных жилах, и полноценно прижав ее к нужным проводкам.
Как соединяются металлопластиковые трубы?
В процессе прокладки металлопластиковых труб используются специальные соединительные детали – фитинги. Это крепежные элементы или узловые ответвления: крестовины, тройники, переходники, заглушки и т.д.
Эти детали бывают двух типов: сжатие и печать. Для установки первого понадобится обычный гаечный ключ, а для второго – обжимной инструмент. Рекомендуемая нами статья познакомит вас с ассортиментом фитингов, используемых для сборки металлопластиковых труб.
Пресс-фитинги, закрепляемые на металлопластиковых трубах с помощью обжимного инструмента, позволяют правильно выполнить электромонтаж в системе любой сложности
Пресс-фитинги считаются наиболее надежными и не ослабевают при эксплуатации, сводя к минимуму возможность протечек в системах. Такой способ подключения позволяет заливать коммуникации бетоном и при необходимости проводить скрытую прокладку металлопластиковых труб в стенах, перекрытиях и потолках.
Пресс-фитинги – это современный элемент для надежного соединения металлопластиковых труб в одну систему. Он состоит из корпуса, содержащего фитинг и прокладки, изолирующие обжимную втулку и кольцо
Область соединения демонстрирует отличные характеристики, легко выдерживает давления, в несколько раз превышающие максимально допустимое давление в самих трубах, демонстрирует высокую механическую прочность и надежно служит в течение многих лет, не требуя излишнего внимания и длительных работ по техническому обслуживанию.При установке металлопластиковых труб для устройства теплого пола важно использовать пресс-фитинги. Гарантируют максимальную надежность соединения и подходят для последующего заполнения цементных стяжек. Для установки фитингов в металлопластиковые трубы используются клещи для опрессовки любого типа
Для установки фитингов в металлопластиковые трубы используются клещи для опрессовки любого типа
С их помощью опрессовка выполняется быстро и качественно, а в результате получается четкое неразрывное соединение, практически полностью исключающее прорыв в линии связи
Для установки фитингов в металлопластиковые трубы используются клещи для опрессовки любого типа. С их помощью опрессовка выполняется быстро и качественно, а в результате получается четкое неразрывное соединение, практически полностью исключающее прорыв в линии связи.
При использовании пресс-фитингов система трансформируется в неразборный неразъемный комплекс. Ошибки, допущенные в процессе установки, не могут быть исправлены или исправлены. Чтобы избавиться от них, вам нужно будет вырезать фрагмент и установить новый узел связи.
Еще один недостаток – довольно высокая цена деталей пресса. Вот почему они не получили широкого распространения в повседневной жизни
Как выполняется опрессовка ручным прибором
Процесс обжима металлопластиковой трубы ручными пресс-клещами не сложен, но требует внимания и аккуратности. Для работы нужна пустая ровная поверхность, позволяющая расположить отрезок трубы, соединительные фитинги и сам инструмент.
Для корректной работы с пресс-клещами необходимы соответствующие условия, а именно просторная ровная поверхность и хорошее освещение. На удобно обустроенном месте совершить обжим и правильно установить фитинг сможет даже новичок, не имеющий большого ремонтно-монтажного опыта
Когда все необходимое подготовлено, пресс-клещи кладут на стол и раздвигают рукоятки в стороны на 180 градусов. От агрегата отсоединяют верхний элемент обоймы и вставляют в него верхнюю часть пресс-вкладыша, соответствующего размеру сечения трубы, которую в данный момент обрабатывают. Нижнюю половинку помещают в нижнюю часть обоймы, оставшуюся пустой, и защелкивают инструмент.
Обжать фитинг пресс-клещами можно только один раз. Вторая обработка категорически недопустима, поэтому к каждому действию стоит отнестись ответственно
Из трубы и фитинга составляют совместный узел и вкладывают конструкцию в пресс-клещи, внимательно следя, чтобы фитинговая гильза находилась внутри пресс-вкладыша.
Очень важно для качественного обжима использовать насадки, четко соответствующие диаметру сечения трубы. Иначе прибор деформирует фитинг и деталь придется менять на новую
После корректного размещения в приборе комплекта из трубы и фитинга ручки сводят вместе до упора и осуществляют обжим
После операции на металле должны образоваться два идентичных дугообразных изгиба и две хорошо просматривающиеся кольцевые полосы. А итогом станет четко и прочно установленный и закрепленный фитинг, который будет практически невозможно удалить подручным рабочим инструментом
После корректного размещения в приборе комплекта из трубы и фитинга ручки сводят вместе до упора и осуществляют обжим. После операции на металле должны образоваться два идентичных дугообразных изгиба и две хорошо просматривающиеся кольцевые полосы. А итогом станет четко и прочно установленный и закрепленный фитинг, который будет практически невозможно удалить подручным рабочим инструментом.
Установка фитинга должна осуществляться очень внимательно, тщательно и без спешки. Ни в коем случае нельзя допускать возникновение смещения. Даже 5 миллиметров станут критичными для трубопроводной системы и в будущем приведут к нарушению целостности
Определить неверно выполненную работу можно по шатающейся, нечетко закрепленной гайке, по наличию видимого между металлопластиковой трубой и гайкой проема шириной более 1 миллиметра и по неплотной затяжке гайки. Если такие погрешности обнаружены, фитинг придется вырезать из трубы и повторно установить на его место новый.

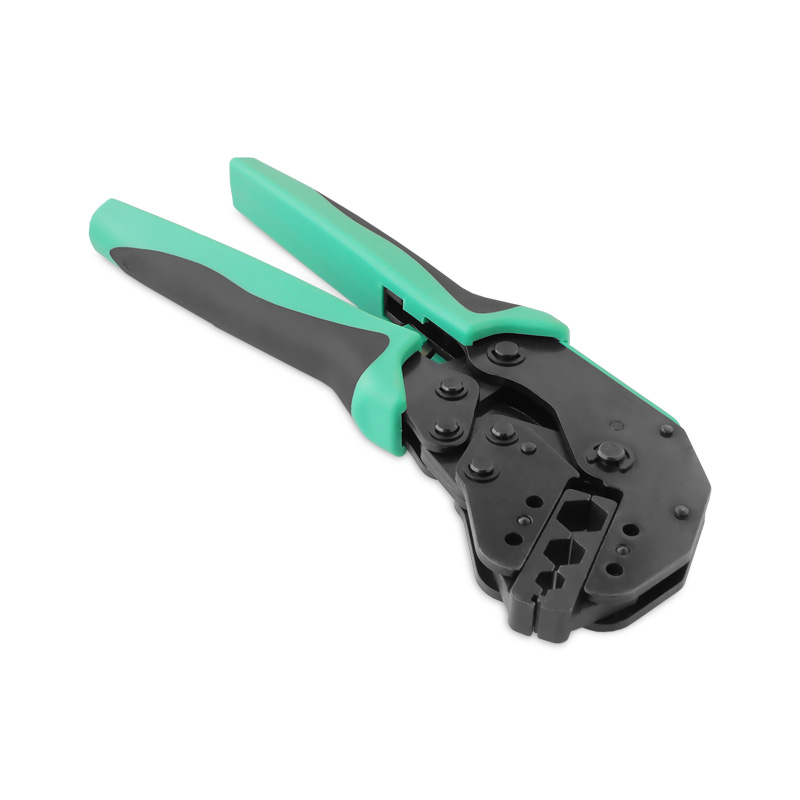

Набор пресс клещи CTF
В этот набор также входит 5 матриц. Правда здесь уже нет механизма быстрого съема.
Для замены матрицы придется использовать шестигранный ключ. Что не совсем удобно и может занять гораздо больше времени, чем сам процесс обжатия.
Можно конечно заняться самодеятельностью и несколько модернизировать процесс съема матриц. Для этого на заводские винты можно напаять гайки, которые уже легко скручивать руками без применения шестигранников и спец.ключей.
Еще в комплекте идут 2 запасных винта от матриц на случай если вы потеряете действующее или испортите резьбу на них.
Отсутствие механизма быстрого съема это конечно один из главных минусов данного инструмента. Представьте вы сидите перед шкафом, в котором пара сотен проводников. Все они идут по порядку, разного сечения и типоразмеров и обжимать их нужно соответствующе. Сколько лишнего времени и нервов у вас уйдет на откручивание-закручивание матриц, вопрос далеко не риторический.
Возникает резонный вопрос, зачем нужен набор CTF с неудобным процессом замены матриц, если есть пресс клещи CTB с механизмом их быстрого съема?
Принципиальное отличие CTF – это параллельное смыкание матриц. Данная форма обжатия является самым важным преимуществом перед любыми другими пресс клещами.
При использовании обычных пресс клещей обжим изолированных и неизолированных наконечников сначала происходит с одного края, потом по центру и только в конце наконечник обжимается целиком.
А вот модель CTF имеет такую конструкцию, что губки на ней смыкаются параллельно сверху вниз. Поэтому обжим происходит равномерно и сразу по всей поверхности наконечника.
Правда возможен вариант, когда вы матрицу и наконечник подобрали вроде бы верно, а провод после опрессовки все равно внутри гильзы зажат плохо. Как такое возможно?
А причина здесь кроется в недобросовестном заводе изготовителе кабельной продукции. Именно они могут сделать провод, полагаясь на свои технические условия, а не на ГОСТ. В итоге получается сечение не 1,5мм2, а меньше 1,25-1,3мм2. Вы же, зажимая это все матрицей на 1,5мм2, естественно не сможете добиться того результата который необходим.
Модель пресс клещей CTF в своей конструкции также имеет:
храповый механизм
регулировку усилия сжатия матриц
Нужно понимать, что сама по себе регулировка не меняет усилия сжатия. Она лишь контролирует и изменяет зазор между матрицами.
Будьте осторожны, если неправильно их отрегулировать, то можно добиться того, что храповый механизм каждый раз не будет проходить полный цикл обжатия.
На новых клещах ничего регулировать не нужно. Заводскими настройками выставлены оптимальные условия опрессовки. Однако в процессе длительной эксплуатации матрицы могут разболтаться и появляются люфт и слабина.
Регулировка осуществляется с помощью эксцентрика. Откручиваете винт стопора и крутите звездочку. В сторону плюса, если нужно увеличить схождение матриц и в сторону минуса, если наоборот ослабить.
Производитель КВТ для своих кримперов говорит о гарантийном обжиме наконечников в 30 000 циклов без потери качества опрессовки.
Также клещи ctf имеют:
механизм разблокировки из любого положения
кнопку фиксации рукояток
Для чего нужна фиксация рукояток? Представьте себе что вы стоите на стремянке и под потолком обжимаете одной рукой гильзу наконечника в распредкоробке. Вам нужно одеть ее на провод, завести в нужное гнездо матрицы и зафиксировать, прежде чем окончательно дожать.
Сделать это в один заход из-за неудобного положения и стесненных условий работы будет проблематично. Здесь как раз таки и незаменим механизм фиксации. Вставили гильзу, поджали, перехватились и дожали как следует.
Обжимать моножильные провода пресс клещами CTB и CTF не рекомендуется. Для этого нужно прикладывать большее усилие и храповый механизм должен быть рассчитан на это. В этом случае лучше воспользоваться другими марками инструмента от КВТ. Например кримпер – ПК-16у и ПК-35у.
В целом оба набора CTB и CTF могут дополнять друг друга и быть незаменимыми помощниками при обжатии втулочных изолированных, неизолированных и других разновидностей тонкостенных гильз и наконечников.
Конечно, для мастера универсала вполне достаточно иметь и один из них. Однако помните, что универсальность не всегда окупается. Гораздо надежнее иметь набор именно клещей, а не набор матриц к одним пресс клещам.
Наборы пресс клещей CTF и CTB в интернет магазинах можно приобрести в пределах 5000 рублей.
Сами же клещи лишь с одной матрицей и вовсе обойдутся минимум в два раза дешевле. Выбрать себе необходимый вариант можно здесь.
