Правила поверки редукторов газовых баллонов: сроки, требования и методика поверки

Что понадобится для подключения

• Газовая плита. Она должна быть не совсем старой. Обязательно проверьте целостность соединений и конфорок.
• Газовый редуктор (30 mbar). Специалисты считают самыми надёжными редукторы с резьбовыми соединениями и латунными гайками.
• Газовый шланг. Он должен быть на 1,5 метра длиннее. Например, если от места установки плиты до баллона 5 метров, то вам понадобиться 6,5 м, это необходимо чтобы шланг подключался не в натянутом состоянии, так он может быстрее растрескаться.

• Штуцеры и хомуты для соединений. Это понадобиться, если вы решили использовать старую плиту, с новыми моделями уже в комплекте предусмотрены такие переходники.
• Инструмент – обязательно омеднённый или латунированный. Правила безопасности предусматривают работу с газовыми соединениями только такими ключами, они не дают искру при случайных срывах.
• В качестве дополнительного герметизирующего материала понадобиться лен или фум-лента.
• Мыльный раствор.

Как производится поверка

Поверка манометров – это выявление несоответствий или установление соответствия показаний прибора действительным. Для выявления данного соответствия производится снятие показаний с устройства и сравнение их с показаниями эталонного манометра. После сопоставления данных выявляется возможность дальнейшего применение прибора. Если показатели манометра соответствуют нормативным, устанавливается отметка о проведении поверки, и он используется далее. Если в процессе манипуляций выявлены сильные погрешности в показаниях, прибор калибруется. Если же показатели сильно отличимы от действительных и калибровкой решить проблему не удается, то прибор утилизируется и больше не применяется. Такой прибор считается не поверенным и использоваться не может.

В случае положительного результата поверки на стекло прибора или его корпус ставится небольшой штамп, где указан год и месят совершения данной операции. Аналогичная отметка делается в техническом паспорте устройства. Выполнять поверку может только специальная лицензированная организация, поднадзорная контролирующим органам. Она же имеет право устанавливать штамп о совершении процедуры. Представитель организации должен снять манометры и принести на место проведения поверки.

Газовый редукторов для газового баллона, цена и виды

Попробуем выбрать редуктор для газовых баллонов, из тех популярных видов, что пользуются наибольшим спросом среди потребителей. Заглянем на рынок газовых приборов и уточним, какая цена на газовый редуктор для баллона сложилась на конец 2017 года.

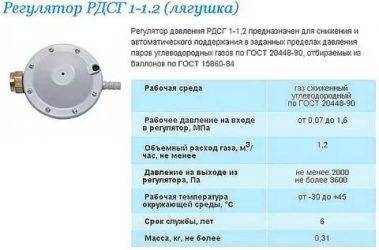

Бытовой газовый редуктор РДСГ  для стабилизации пропана

Лидирующие позиции на рынке, да и у потребителя на даче, занимает устройство РДСГ-1-1,2 «Лягушка» с резьбовым креплением. Не уступает по популярности редуктор РДСГ-2 «Балтика» с оснащением безрезьбового соединения. Оба лидера представляют простейшую конструкцию. Следствием чего, могут предложить минимально низкую стоимость. Паспортные характеристики: — входное давление от 0,7 до 15,7 Bar; — выходное давление лежит в диапазоне регулировки от 30 до 32 mBar; — вес устройства 310 г.; — допустимая эксплуатация в диапазоне от -30 до +45 ±3 °C ; — характеристика пропускной способности газа — 1,2 м3/час. Купить редуктор рдсг 2-1.2 Балтика или рдсг 1-1.2 Лягушка можно до 350 рублей.

	Давление на входе	Давление на выходе	пропускная способность газа м3/час	Масса гр.	Цена руб.
Редуктор М714	0 – 20 Bar	30 mBar	0,5	250	до 500
Редуктор N240	20 – 60 Bar	18 mBar	0,5	400	до 2000
Редуктор БПО-5	2,5 МПа	0,3 МПа	5	700	до 1000
Редуктор БКО-25	20 МПа	0,8 МПа	25	1200	до 1200
Редуктор БКО-50	20 МПа	1,25 МПа	50	1450	до 1500
Редуктор БВО-80	20 МПа	1,25 МПа	80	2100	до 1700
Редуктор РКЗ-250	20 МПа	1,6 МПа	250	6700	до 17 000
Редуктор РКЗ-500	20 МПа	1,6 МПа	500	8300	до 23 000

Остается добавить, что газовый редуктор не является универсальным прибором. Каждая модель может работать только на одном определенном газовом топливе. Перед покупкой тщательно проверяйте документы и паспортные данные. У каждого редуктора есть свое назначение и одни из них рассчитаны на пропан, другие на метан , третьи на аргон и так далее. Взаимозаменяемости у них нет, так что будьте внимательны.

Соблюдение несложных правил техники безопасности сохранит вам имущество, здоровье и обеспечит устойчивую подачу газа из баллона к вашему прибору. В силу невысокой цены, на приборы бытового назначения, советуем вам отдавать предпочтение проверенным изготовителям, с репутацией надежного поставщика.

Не подключайте свое устройство “напрямую” результаты такого подключения скорее всего окажутся для вас неожиданной проблемой. С повышенным вниманием обращайтесь с баллонами внутри которых сжатый газ (закачивают его под под давлением 250 бар). Цена за «Лягушку» совсем не дорогая, чтобы на этом можно было сэкономить. Гораздо благоразумнее ей обзавестись, чем потом тратить деньги на устранение последствий катастрофы

Гораздо благоразумнее ей обзавестись, чем потом тратить деньги на устранение последствий катастрофы.

Предлагаем видео обзор устройства:

Какие приборы для измерения давления можно поверить в компании «КАЛИБРОНЭКС»?

Лаборатория метрологии компании «КАЛИБРОНЭКС» оказывает услуги по поверке и калибровке манометров различных типов , а также тягомеров, тягонапоромеров, напоромеров, вакуумметров и мановакууметров.

При наличии у клиента необходимости возможно осуществление услуги с выездом специалиста — поверителя на объект заказчика.

Компания «КАЛИБРОНЭКС» имеет аккредитацию на услуги по поверке следующих приборов для измерения давления:

• манометры технические,
• манометры электроконтактные,
• манометры, дифманометры и мановакуумметры показывающие,
• манометры, дифманометры и мановакуумметры самопишущие,
• вакуумметры показывающие,
• тягомеры,
• тягонапоромеры,
• напоромеры.

Если прибор не внесен в Государственный реестр средств измерений РБ, то возможно проведение его калибровки. Метрологическая лаборатория нашей компании оказывает услуги по калибровке манометров показывающих, самопишущих и электроконтактных, а также ряда других средств измерений теплотехнических величин.

Средства измерения, не входящие в область аккредитации нашей лаборатории метрологии, мы принимаем от клиента и осуществляем процедуру метрологического сервиса: проводим подготовку прибора к поверке либо калибровке (очистка, удаление старых наклеек и т.д.), ремонт (при необходимости) и поверку (калибровку) в аккредитованной лаборатории. При этом все сопровождение процесса специалисты нашей компании берут на себя, мы решаем вопросы документооборота, доставки приборов в лабораторию и заказчику, а также отслеживаем своевременность проведения работ.

Это интересно: Поршневые компрессоры воздушные масляные и безмасленые — устройство, схемы

Какие сосуды подлежат выбраковке?

Существуют признаки, по которым бракуют баллоны при обследовании:

• механические повреждения корпуса, следы ударов;
• снижение измеренной массы на 7, 5% и более по сравнению с паспортной;
• увеличение измеренного объема на 1% по сравнению с паспортным;
• протекшая или просочившаяся жидкость в ходе гидравлической опрессовки;
• отсутствие или нечитаемость данных на паспортной табличке.

Такие емкости признаются бракованными и не допускаются к дальнейшему использованию. Ремонту они также не подлежат. Чтобы исключить возможные попытки заставить их работать дальше, на них разрушается резьба горловины и сверлится отверстие в стенке.

Своевременная проверка газовых емкостей — залог их безопасной эксплуатации. Для такого освидетельствования необходимо привлекать организации, прошедшие государственную сертификацию.

Все о проверке

Теперь поговорим о том, как производится проверка манометров, какие сроки и периодичность проверяемых устройств и какие правила следует соблюдать.

Если поверка манометров осуществляется в лабораторных условиях, то по правилам она включает в себя следующие этапы:

• визуальная диагностика;
• выставление стрелки шкалы на нулевую метку;
• диагностика положения стрелки на этой метке;
• методика проверки включает в себя выявление основной погрешности.

Периодичность и сроки

Что касается периодичности, то на предприятиях обычно она вносится в соответствующий журнал проверки. Но поскольку рядовые автолюбители обычно не заводят журнал контрольных проверок манометров, эта информация может фиксироваться отдельно в блокноте. Периодичность диагностики может варьироваться в зависимости от производителя устройства, по правилам в среднем она может составлять от 12 до 60 месяцев (автор видео — канал Avtozvuk.ua — База Автозвука).

Инструкция по проверке манометра своими руками

Теперь вкратце о том, как проверить манометр своими силами. Перед тем, как приступить к измерению, необходимо произвести визуальную диагностику устройства. Внимательно осмотрите корпус на предмет наличия трещин, сколов, зазоров или других механических повреждений, которые могли бы привести к неработоспособности устройства. Если вы заметили следы повреждений, при этом прибор в принципе не работает, то его дальнейшая диагностика, вероятнее всего, будет бесполезной. Гораздо проще будет купить новое устройство, чем тратить время и ресурсы на ремонт старого.

Что касается непосредственно диагностики значений, то она осуществляется следующим образом:

1. Сначала необходимо продиагностировать давление, но для такой проверки вам понадобится так называемый эталонный девайс, то есть то устройство, в показаниях которого вы уверены. Если вы замеряете компрессию в цилиндрах силового агрегата или, к примеру, в шинах автомобиля, то измерьте давления сначала одним прибором, а затем — другим. В том случае, если показания вашего устройства не совпадают с эталонным, необходимо произвести его регулировку. Вам необходимо добиться того, чтобы показания от измерения с помощью двух устройств совпадали.
2. Чтобы выполнить настройку, на корпусе прибора должны располагаться специальные винты регулировки. Если вы используете электронное устройство, то принцип здесь, в целом, аналогичный, однако следует учитывать, что девайсы такого типа обладают инерционностью. Соответственно, показания надо будет удерживать от 8 до 10 с.
3. Если эталонный прибор у вас отсутствует, можно произвести диагностику правильности показаний, применив расчеты. Вам потребуется сосуд, об объеме которого вы знаете точно, причем воздух в нем находится при атмосферном давлении, уровень которого замеряется барометром, а температура должны быть комнатной. Сосуд следует плотно закрыть и немного нагреть, чтобы увеличились температура и давление, которые также следует измерить. Вам следует произвести расчет показания давления в самом сосуде, разделив конечную температура нагрева с изначальной, комнатной. После этого результат следует умножить на показатель атмосферного давления.
4. В том случае, если показатели устройства при такой температуре не совпадают с теми, которые были рассчитаны, необходимо произвести регулировку устройства таким образом, чтобы девайс показывал такое значение, которое получилось в ходе расчетов. Когда вы будете производить расчеты, учитывайте тот факт, что уровень температуры следует замерить к Кельвинах, а для этого к полученным градусам Цельсия следует добавить цифру 273. В большинстве случаев шкалы на приборах имеют градуировку в кг/см2, соответственно, расчет будет осуществлен в паскалях либо мм ртутного столба. Поэтому для получения более точных результатов необходимо будет перевести все единицы и только после этих действий производить сравнение.

Если регулировка не дает необходимых результатов и полученные показания прибора не являются верными, можно попробовать отдать устройство на диагностику специалистам. Но если и в лабораторных условиях не удалось получить нужный результат, то единственным выходом будет ремонт устройства либо его замена.

Бытовой пропановый редуктор – ключевые критерии правильного выбора

Как известно, сжиженный углеводородный газ (пропан-бутан) хранится в баллонах или газгольдерах под давлением в несколько bar. Чтобы выйти на рабочие показатели потребителей (30-50 mbar), в системах автономного газоснабжения частных объектов применяется специальное устройство – бытовой пропановый редуктор. Если проводить аналогию с электрической сетью, данный прибор выполняет функцию стабилизатора, то есть снижает давление до необходимого значения и автоматически поддерживает его на одном уровне.

Конструкция и принцип действия газового редуктора

Любой пропановый редуктор в своем составе имеет следующие компоненты:

• клапан;
• рабочую камеру;
• запорную пружину;
• нажимную пружину;
• мембрану.

Пропускная способность данного устройства зависит от степени открытия клапана, на который с одной стороны воздействует мембрана и нажимная пружина, а с другой – газ и запорная пружина. Чем выше давление пропана в баллоне и меньше расход газоиспользующего оборудования, тем ближе клапан расположен к седлу.

И наоборот, при падении давления в камере и увеличении расхода клапан открывается больше. Рабочие параметры бытового пропанового редуктора определяются жесткостью пружин и упругостью мембраны.

Некоторые модели дополнительно снабжают вентилем, вал которого соединен с нажимной пружиной, что позволяет вручную регулировать подачу газа в определенном диапазоне.

Принцип функционирования устройства:

Современные пропановые редукторы иногда дополнительно оснащают предохранительным механизмом, который срабатывает в случае превышения входного давления пропана-бутана. С целью повышения уровня безопасности такие редукторы, как правило, устанавливают на газгольдерах и групповых баллонных установках, используемых для газификации одного или нескольких домов. Больше о том, как реализуется автономное отопление в частных домохозяйствах, можно узнать из статьи: Автономное отопление пропан бутаном.

Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

• рабочее давление;
• расход газа.

Образец паспорта на газовую плиту

Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)

Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется. То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.

Манометр как средство измерения давления и его документация

Каждый манометр – это устройство для измерения давления, но не каждое устройство, показывающее давления является средством измерения. Что же отличает их? Что разрешает носить звание «средство измерения»?

Средство измерения (СИ) от иного устройства отличают наличие документов «Свидетельство об утверждении типа средства измерения» и «Описание типа». Регистрацию средства измерения осуществляет производитель в Федеральном агентстве по техническому регулированию и метрологии (Росстандарт) на основании пакета документации и результатов типовых испытаний.

В пакет документов для утверждения типа входят:

— Технические условия (ТУ) — документ не публичный, является интеллектуальной собственностью предприятия, по запросу предоставляются отдельные выдержки из ТУ и титульный лист;

— Паспорт – вложен в индивидуальную упаковку к СИ, форма паспорта согласовывает в рамках процедуры утверждения типа Росстандартом;

— Руководство по эксплуатации – 1 руководство на партию в групповую упаковку, также полное руководство по эксплуатации размещено на сайте, при необходимости в рамках описания типа данные корректируются и дополняются;

— Этикетка – размещена на индивидуальной упаковке;

— Документы по типовым испытаниям – программа, акты, протоколы и т.д.

— Методика поверки – методика в комплект поставки не включена, размещена на сайте.

Приборы, паспорт и руководство по эксплуатации маркируют знаком утверждения типа:

Прохождение процедуры утверждения типа средства измерения дает право проведения поверки средства измерения и использования его в различных сферах, попадающих под ГРОЕИ – государственное регулирование в области единства измерений.

Еще один знак, который присутствует на нашей продукции, знак обращения продукции на рынке государств-членов Евразийского экономического союза:

Сертификат соответствия и маркировка продукции подтверждают соответствие требованиям всех распространяющихся на данную продукцию технических регламентов о безопасности.

Свидетельство об утверждении типа – это основной документ средства измерений, разрешающий его применение, но далеко не единственный. В зависимости от промышленного применения необходимы различные разрешительные документы и сертификаты (разрешение на применение в атомной промышленности, разрешение ростехнадзора на применение на опасном производственном объекте, сертификат сейсмоустойчивости и т.д.), при оформлении заявки обязательно следует уточнить наличие и срок действия необходимых документов для сферы применения прибора.

Есть ещё один знак, который размещают на СИ при проведении поверки средства измерений – это знак поверки:

Процедура проведения поверки и оформления результатов регламентирована Приказом Минпромторга РФ от 2 июля 2015 года № 1815.

Право нанесения данного знака имеют только аттестованные лица (поверители) в аккредитованном структурном подразделении предприятия (метрологическая служба). Копирование нашего знака поверки и применение иными лицами и иными предприятиями – это нарушение «КоАП РФ, Статья 19.19. Нарушение законодательства об обеспечении единства измерений», и как следствие наложение административного штрафа.

Знак поверки наносится в паспорт и на стекло манометра в виде наклейки, ну и в свидетельство о поверке, если оно было заказано.

По запросу потребителей СИ могут поставляться в комплекте со Свидетельством о поверке, а могут со Свидетельством о поверке и Протоколом поверки. Свидетельство о поверки подтверждает соответствие метрологических характеристик прибора и содержит информацию о параметрах поверки: каким эталоном, по какой методике, в каких условиях, кем и когда был поверен прибор.

Протокол поверки содержит результаты измерений, расчет погрешности и оценку соответствия метрологических характеристик в соответствии с методикой поверки, с указанием условий поверки и при применении соответствующих эталонов.

Документация, которая входит в комплект поставки, необходима при проведении периодических поверок и получении сервисного обслуживания или гарантийного ремонта.

Маленький прибор, а сколько необходимых и важных документов для его применения требуется.

Процесс освидетельствования и восстановления емкостей для промышленных газов

Нормативной документацией, а именно «Правилами обустройства и эксплуатации сосудов…» назначена регулярность проведения освидетельствования технического состояние сосудов для газов. К примеру, освидетельствование баллонов для ацетилена проводится один раз в пять лет. В то время, как масса, находящаяся внутри баллона, должна проверятся как минимум один раз в 2 года. Кстати, на баллоне должна быть нанесена отметка о сроках проведения освидетельствования, результате осмотра пористой массы и указаны сроки следующего освидетельствования баллона. В соответствии с техническими условиями, к эксплуатации допускают только те емкости, которые прошли все необходимые испытания и об этом сделаны все соответствующие записи. Новые сосуды, проходят необходимый цикл испытаний во время приемки продукции службой технического контроля.

По истечении сроков освидетельствования баллоны должны проходить переосвидетельствование, то есть полное освидетельствование технического состояния. При этом те, которые переосвидетельствование не прошли должны быть изъяты из оборота и отправлены на вторичную переработку (утилизацию). Емкости, на которых обнаружены исправимые дефекты, то они подлежат ремонту и после выполнения требуемых работ, проведения надлежащих испытаний могут быть возвращены в эксплуатацию.

Поверка газового баллона

Освидетельствование газового баллона – это мероприятие, которое необходимо в первую очередь его владельцу. Освидетельствование может гарантировать то, что баллон безопасен в эксплуатации и может быть использован по назначению, в противном случае их эксплуатация недопустима. Существует единый порядок освидетельствования, во время ее проведения проводят осмотр поверхностей баллонов на предмет обнаружения повреждения поверхности. Выполняют проверку качества маркировки и окраски на предмет соответствия требованиям ГОСТ, состояния крана. Кроме того, в процессе аттестации проводят гидравлические испытания емкостей для хранения газов. Результаты осмотра и проведенных испытаний заносят в паспорт, сопровождающий изделие все время его эксплуатации. Без проведения подобных мероприятий заправка и эксплуатации емкостей для хранения и перевозки газа недопустимы. Обследование баллонов и вынесение заключения по ним может выполнять только организация, которая имеет все необходимые разрешения и полномочия от соответствующих государственных надзорных органов. Сосуды для хранения газов должны проходить аттестацию один раз в несколько лет. Срок проведения зависит от нескольких параметров – от материала, например, если баллоны изготовлены из легированной или углеродистой стали, то им достаточно проходить через эту процедуру один раз в пять лет. Баллоны, устанавливаемые на автомобили в составе ГБО, должны проходить аттестацию в три или пять лет.

Баллоны, которые работают в стационарных условиях и предназначены для хранения инертных газов проходят необходимые освидетельствования один раз в десять лет. Обозначенные сроки освидетельствования должны строго соблюдаться. Все дело в безопасности. Если емкости предназначены для хранения и перевозки пропаном, ацетиленом или другим взрывоопасным газом любой дефект на наружной поверхности баллона может привести к непоправимым последствиям. Как только возникают сомнения в работоспособности емкости для хранения газа необходимо вывести ее из оборота и приобрести, или арендовать новый.

Процесс освидетельствования и восстановления емкостей для промышленных газов

Перед проведением аттестации необходимо выполнить ряд подготовительных операций:

• стравить давление,
• вывернуть вентиль,
• продуть емкость сжатым воздухом,
• промыть растворителем и водой,
• снова просушить воздухом.

Полное освобождение емкости от остатков газа особенно важно при освидетельствовании кислородных баллонов. Подготовленное изделие баллон поступает на участок визуального осмотра

Здесь проверяют емкость на отсутствие механических повреждений, таких, как:

Подготовленное изделие баллон поступает на участок визуального осмотра. Здесь проверяют емкость на отсутствие механических повреждений, таких, как:

• трещины,
• вмятины и выступы,
• повреждение резьбы,
• ослабление крепления кольца горловины или башмака.

Емкости с видимыми механическими повреждениями бракуются. Далее проводят взвешивание и определение фактической вместимости. Взвешивание и сопоставление с паспортными данными позволяет сделать заключение о том, насколько пострадали стенки от коррозионных процессов.

Далее емкость заполняют водой, потом эту воду сливают и взвешивают. Так устанавливают ее фактический объем.

Один из самых важных этапов поверки гидравлические испытания. Баллон помещают в специальный защищенный модуль, препятствующий разлету осколков.

В емкость нагнетают воду. Давление должно превышать рабочее значение как минимум в полтора раза. Если после минутной выдержки в аппарате гидравлических испытаний емкостьне разрушился и не показал течи, он признается прошедшим испытания.

На заключительных этапах проводят следующие операции:

• обезжиривание,
• просушка сжатым воздухом,
• установка вентиля на свое место,
• затяжка динамометрическим ключом с усилием 300-400 н*м,

• дата проверки,
• клеймо проверяющей организации,
• дата следующей проверки,
• вес и фактическая вместимость.

Если краска на поверхности истерлась или содралась, ее красят заново.

Конструкция и виды

Пропан (СН3)2СН2 – природный газ, обладающий высокой теплотворной способностью: при 25°С теплота его сгорания превышает 120 ккал/кг

Вместе с тем, применять его следует с особыми предосторожностями, поскольку пропан не имеет запаха, но уже при своей концентрации в воздухе всего 2,1% является взрывоопасным

Особо важно то, что будучи легче воздуха (плотность пропана составляет всего 0,5 г/см3), пропан поднимается вверх, и потому, даже при относительно малых концентрациях, являет собой опасность для самочувствия человека

Пропановый редуктор должен выполнять две функции – обеспечивать строго определённый уровень давления при подключении к нему какого-либо устройства, и гарантировать стабильность значений такого давления при дальнейшей эксплуатации. Чаще всего в качестве таких устройств применяются газосварочные аппараты, газовые обогреватели, тепловые пушки и другие виды обогревательной техники. Применяется этот газ и для пропанового баллона автомобиля, работающего на сжиженном топливе.

Различают две разновидности пропановых редукторов – одно- и двухкамерные. Последние применяются реже, поскольку более сложны по своему устройству, а их отличительная способность — последовательно снижать давление газа в двух камерах — на практике используется лишь при повышенных требованиях к допустимому уровню перепадов давления. Распространёнными моделями редукторов считаются БПО 5-3, БПО5-4, СПО-6 и др. Вторая цифра в условном обозначении указывает на номинальное давление, МПа, при котором срабатывает предохранительное устройство.

Конструктивно однокамерный пропановый редуктор типа БПО-5 (Баллонный Пропановый Однокамерный) состоит из следующих узлов и деталей:

1. Корпуса.
2. Толкателя.
3. Клапанного седла.
4. Редуцирующей пружины.
5. Мембраны.
6. Понижающего клапана.
7. Присоединительного ниппеля.
8. Входного штуцера.
9. Задающей пружины.
10. Сетчатого фильтра.
11. Манометра.
12. Регулирующего винта.

Основными техническими характеристиками пропановых редукторов являются:

• Максимальная пропускная способность по объёму газа в единицу времени, кг/ч (маркируется цифрой, располагающейся сразу после буквенной аббревиатуры; например, пропановый редуктор типа БПО-5 рассчитан на пропуск не более 5 кг пропана в час);
• Максимальное входное давление газа, МПа. В зависимости от типоразмера устройства оно может быть в пределах от 0,3 до 2,5 МПа;
• Максимальное выходное давление; в большинстве конструкций оно составляет 0,3 МПа, и адаптировано под аналогичный показатель для газопотребляющего агрегата.

Все выпускаемые пропановые редукторы должны полностью соответствовать требованиям ГОСТ 13861.

Меры предосторожности и возможные неисправности

Для устранения проблем с прибором необходимо пригласить специалиста, но некоторые из проблем можно решить самостоятельно.

Поврежденная мембрана или разгерметизированный корпус могут дать утечку газа и отклонение давления от установленных значений. В этом случае заменяют мембрану и вкладыши с помощью герметика. Для восстановления давления проверяют местоположение и годность пружины – она может сместиться или подлежать замене.

В пневматических редукторах ремонт произвести сложно, поэтому в случае поломки их заменяют полностью. Потерю герметичности в соединительных местах устраняют подтягиванием шайб. При износе каучуковых прокладок их заменяют на новые. После произведенного ремонта редуктор проверяют на герметичность.

Специалисты советуют производить ремонт только в тех случаях, когда быстро заменить сам прибор не представляется возможным. В остальных же ситуациях лучше покупать новое устройство исходя из низкой цены на это оборудование.
