Что такое повторное заземление и как правильно его сделать?

Применение системы TN

Для электроснабжения основной части промышленных электроустановок до 1000 Вольт, жилых домов и квартир используется система ТN. Для надежного срабатывания аппаратов защиты и повышения электробезопасности необходимо выполнять заземление нулевого провода.

Система ТN подразделяется на следующие типы:

1. ТN-C, когда нулевой рабочий проводник N объединен с нулевым защитным проводником РЕ.
2. TN-S, когда нулевой рабочий и нулевой защитный проводник на подстанции разделены.
3. TN-C-S, когда нулевой рабочий и нулевой защитный проводники на подстанции объединены, а при вводе в здание электроустановки разделяются на два проводника.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

1. Контура заземления.
2. Полосового металла.
3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

1. Замкнутый в виде равностороннего треугольника.
2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Повторное заземление нулевого провода

Повторное заземление нулевого защитного проводника — это заземление, выполненное через определенные промежутки по всей длине нулевого провода. Повторное заземление позволяет снизить напряжение нулевого провода и зануленного оборудования относительно земли при замыкании фазы на корпус как при нормальном режиме, так и при обрыве нулевого провода.

При занулении фазные и нулевые защитные проводники должны быть выбраны таким образом, чтобы при замыкании на корпус или на нулевой проводник возникал ток короткого замыкания, обеспечивающий отключение автомата или плавление плавкой вставки ближайшего предохранителя.

Согласно ПУЭ, проводники зануления должны выбираться так, чтобы при замыкании на корпус или на нулевой провод возникал ток короткого замыкания, превышающий не менее чем в 3 раза номинальный ток плавкой вставки ближайшего предохранителя или номинальный ток расцепителя автоматического теплового выключателя, имеющего обратнозависимую от тока характеристику. и защите сети автоматическими выключателями с электромагнитными расцепителями кратность тока принимается равной 1,1; при отсутствии заводских данных — 1,4 для автоматов с номинальным током до 100 А, а для прочих автоматов 1,25. Во взрывоопасных установках кратность тока должна быть не менее 4 при защите предохранителями, не менее 6 при защите автоматами с обратнозависимой от тока характеристикой и аналогично предыдущему при автоматах, имеющих только электромагнитный расцепитель. Полная проводимость нулевого провода во всех случаях должна быть не менее 50 % проводимости фазного провода.

Должна обеспечиваться непрерывность нулевого провода от каждого корпуса до нейтрали источника питания. Поэтому все соединения нулевого провода выполняются сварными. Присоединение нулевого провода к корпусам электроприемников осуществляется сваркой или с помощью болтов.

В цепи нулевых защитных проводников не должно быть разъединяющих приспособлений и предохранителей.При замыкании фазы на корпус в сети, не имеющей повторного заземления нулевого защитного проводника (см. рис.), участок нулевого защитного проводника, находящийся за местом замыкания, и все присоединенные к нему корпуса окажутся под напряжением относительно земли Uк, равным:

где Iк – ток КЗ, проходящий по петле фаза-нуль, А; zPEN– полное сопротивление участка нулевого защитного проводника, обтекаемого током Iк, Ом (т. е. участка АВ).

Напряжение Uк будет существовать в течение аварийного периода, т. е. с момента замыкания фазы на корпус до автоматического отключения поврежденной установки от сети.

Если для упрощения пренебречь сопротивлением обмоток источника тока и индуктивным сопротивлением петли фаза-нуль, а также считать, что фазный и нулевой защитный проводники обладают лишь активными сопротивлениями RL1 и RPE, то (4.3) примет вид:Если нулевой защитный проводник будет иметь повторное заземление с сопротивлением rП (на рис. 4.9 это заземление показано пунктиром), то Uк снизится до значения, определяемого формулой:

где Iз – ток, стекающий в землю через сопротивление rп, А; Uав – падение напряжения в нулевом защитном проводнике на участке АВ; r0– сопротивление заземления нейтрали источника тока, Ом.

Итак, повторное заземление нулевого защитного проводника снижает напряжение на зануленных корпусах в период замыкания фазы на корпус.

Если же нулевой защитный проводник будет иметь повторное заземление, то при обрыве его сохранится цепь тока Iз, А, через землю (рис 4.

10, б), благодаря чему напряжение зануленных корпусов, находящихся за местом обрыва, снизится до значений, определяемых формулойПри этом корпуса установок, присоединенных к нулевому защитному проводнику до места обрыва, приобретут напряжение относительно земли:где r0 – сопротивление заземления нейтрали источника тока, Ом.

Итак, повторное заземление нулевого защитного проводника значительно уменьшает опасность поражения током, возникающую в результате обрыва нулевого защитного проводника и замыкания фазы на корпус за местом обрыва, но не может устранить ее полностью, т. е. не может обеспечить тех условий безопасности, которые существовали до обрыва.

elektrikdom.com

Как рассчитать контур заземления: пошаговая инструкция

Проект создается в несколько этапов.

Шаг №1. Выбор материала

Металл и его профиль выбирают по вышеприведенной таблице 1.7.104. При изготовлении используют те материалы, которые имеются в наличии или проще всего приобрести в конкретной местности. Главное условие — соблюсти требуемое сечение.

Шаг №2. Определение конструкции

• глубиной забивки вертикальных заземлителей H;
• расстоянием между ними D;
• их количеством N.

Расчет предполагает их расположение в линию, а не треугольником, когда увеличивается зона экранирования. Но при необходимости этот вариант можно легко пересчитать.

Направление линии выбирается с учетом местных условий так, чтобы она не пересекалась с другим магистралями, например, канализацией, водопроводом, подводом газа.

Глубину забивки определяют опытным путем на одном контрольном экземпляре. Для него выкапывают ямку глубиной 0,7 метра и в нее загоняют пробный стержень.

При этом оценивают затрачиваемое усилие и особенности технологии. Если залить в ямку ведро воды и дать ее впитаться в грунт хотя бы полчаса, то забивка потребует меньших физических усилий.

Рекомендуемая длина для опытного образца обычно составляет 2-2,5 метра. Короче стержни делают только для очень плотных почв.

Расстояние между вертикальными электродами выбирают кратно их длине: это позволяет лучше учитывать коэффициенты взаимного влияния.

Количество вертикальных заземлителей определяет длину соединительной полосы с учетом участка подвода к дому, а ее характеристики тоже закладывают при расчете конструкции.

Когда конфигурация и размеры выбраны, то приступают к следующему этапу.

Шаг №3. Расчет электрического сопротивления выбранного контура

Вычисления по математическим формулам позволяют предварительно оценить собираемую конструкцию. Если она укладывается в норматив, то можно приступать к ее изготовлению. В противном случае вносятся коррективы схемы увеличением числа электродов, их заглублением или повышением расстояний.

Вначале считают сопротивление одиночных заземлителей с учетом их формы и способа заглубления.

Когда расчет выполнен и проверен, то приступают к определению специальных коэффициентов использования. Они учитывают степень экранирования и взаимного влияния электродов.

Привожу их наиболее распространенную часть таблицей.

После определения коэффициентов влияния можно приступать к общему расчету сопротивления заземляющего устройства. Привожу формулу.

Полученный результат может уложиться в нормируемые 30 Ом или быть выше. Если он не удовлетворяет требованиям ПУЭ, то потребуется что-то добавить в конструкцию или изменить размеры. После этого необходимо сделать новый расчет и добиться положительного результата.

Вычисления можно вести вручную по формулам на бумаге или воспользоваться онлайн калькулятором, приложенным ниже.

Электрическая схема трехфазной розетки без нуля

Трехфазная розетка без нуля является определенным типом электрической схемы, в которой отсутствует нейтральный проводник (ноль). Такая схема может использоваться в некоторых случаях, когда требуется подключение к сети напряжением 380 В.

Основная цель трехфазного электропитания без нуля — обеспечить баланс токов в трех фазах. Это достигается за счет правильного подключения фазных проводников и симметрии нагрузки на каждую фазу.

В такой схеме трехфазной розетки без нуля используются следующие проводники:

Линейные провода: фазные проводники обозначены буквами L1, L2 и L3, которые подключаются к фазным контактам розетки. Каждый фазный проводник имеет напряжение 220 В по отношению к нейтральному проводнику (нолю).

Заземляющий провод: обозначается буквой PE (protective earth) и служит для обеспечения защиты от электрошока при возникновении токов утечки. Заземляющий провод должен быть подключен к заземляющему контакту розетки

Это очень важно для безопасности.

При подключении трехфазной розетки без нуля необходимо соблюдать следующие правила:

• Правильность подключения фазных проводников важна для обеспечения баланса нагрузки на каждую фазу. При неправильном подключении несимметричная нагрузка может привести к перегреву проводников и повреждению электрооборудования.
• Заземляющий провод должен быть надежно подключен к заземляющему контакту розетки и иметь низкое сопротивление, чтобы обеспечить эффективную защиту от электрошока.

Важно помнить, что подключение трехфазной розетки без нуля требует знания и опыта работы с электрическими цепями. Лучше всего обратиться к профессионалам для правильного и безопасного подключения

Применение системы TN-С

Эта система заземления была и остается самой распространенной в стране. При такой системе на подстанции заземляется нейтраль трансформатора. Нулевой проводник присоединяется к заземленной нейтрали на подстанции. В этом случае нулевой проводник выполняет функции рабочего и защитного проводников и называется РЕN-проводником.

Электропитание электроустановок осуществляется двумя жилами при однофазном питании или четырьмя жилами при трехфазном питании. При применении системы TN-С в электророзетках отсутствует заземляющий контакт, а корпуса всех промышленных электроприборов и электроустановок на производстве зануляются.

Как выполняется зануление электрооборудования

Далее расскажем о том, откуда защитное зануление попадает в наш дом, и рассмотрим его путь от трансформаторной подстанции и безопасно ли выполнять зануление в квартире. Начинается такое зануление с глухозаземлённой нейтрали — соединенной с заземляющим устройством нейтрали силового трансформатора.

Нейтраль вместе с трехфазной линией сначала попадает во вводной шкаф. Оттуда же она распределяется по находящимся на этажах электрическим щиткам.

От нее берется рабочий ноль, образующий вместе с фазой привычное для нас фазное напряжение. Название «рабочий ноль» связано с тем, что он используется для работы электроустановок или электроприборов.

Взятым с электрощитка защитным отдельным нулем, имеющим электрическое соединение с глухозаземлённой нейтралью, и образуется защитное зануление. Необходимо обязательно знать, что в цепи защитных зануляющих проводников никаких коммутационных аппаратов (автоматов, рубильников и т.п.), а также предохранителей быть не должно.

Что такое зануление

Если о заземлении знают, практически все, то про зануление многие имеют очень смутное представление. Тем не менее, оно используется достаточно часто и для правильной эксплуатации, нужно знать его устройство и принцип действия.

В электротехнике занулением называется соединение нулевого провода электрической сети с корпусом прибора, оборудования и прочих потребителей. В отличие от заземления, защищающего людей, зануление, прежде всего, защищает оборудование. Поэтому, говорить про зануление вместо заземления, не совсем корректно. Каждая схема предназначена для использования в какой-то определенной сфере. При защите оборудования, зануление искусственным путем создает ситуацию короткого замыкания, при которой срабатывает автоматический выключатель.

Для устойчивой и надежной работы зануления, его можно заземлить отдельно. Таким образом, повышается эффективность работы всей защитной системы, особенно при выходе из строя нулевого провода.

С

появлением в быту электричества встал и вопрос его безопасного пользования. Давайте посмотрим, как решить эту важную задачу, разберемся: что такое зануление, как действует заземление, как сделать зануление
в частном доме своими руками. А кроме того, можно ли использовать зануление вместо заземления.1.
2.
3.
4.
5.
6.

Глухое погружение нейтрали

Системы заземления разделяют на две большие группы: с глухо заземленной нейтралью и с изолированной. В схеме первого типа нейтральный проводник (обозначается N) всегда заземлен и может быть независимым от защитного PE-проводника, а может соединяться с ним, образуя PEN-проводник.

Если нейтральный провод объединен с защитным проводником, он образует систему TN-C, если проводиться отдельно − систему TN-S, в случае, когда объединен на подстанции с защитным проводником, а при входе в здание разделяется на два проводника – защитный PE и функциональный N, образуется система TN-C-S. Еще одним видом является система, при которой нейтральный проводник заземляется на подстанции и к потребителю трехфазный ток поступает по четырем проводам, одним из которых является ноль N. Это − система TT.

Применение системы TN-C

Система TN-C широко использовалась ранее при так называемой двухпроводной сети. В этом случае в розетках отсутствовал заземленный контакт. В сетях, сконструированных по этой системе, заземлялся нулевой провод, но при обрыве его, все приборы оставались под напряжением. Это вынуждало заземлять корпуса каждого отдельного электроприбора. В современных строящихся зданиях эта система не проектируется. Используется только в старых зданиях.

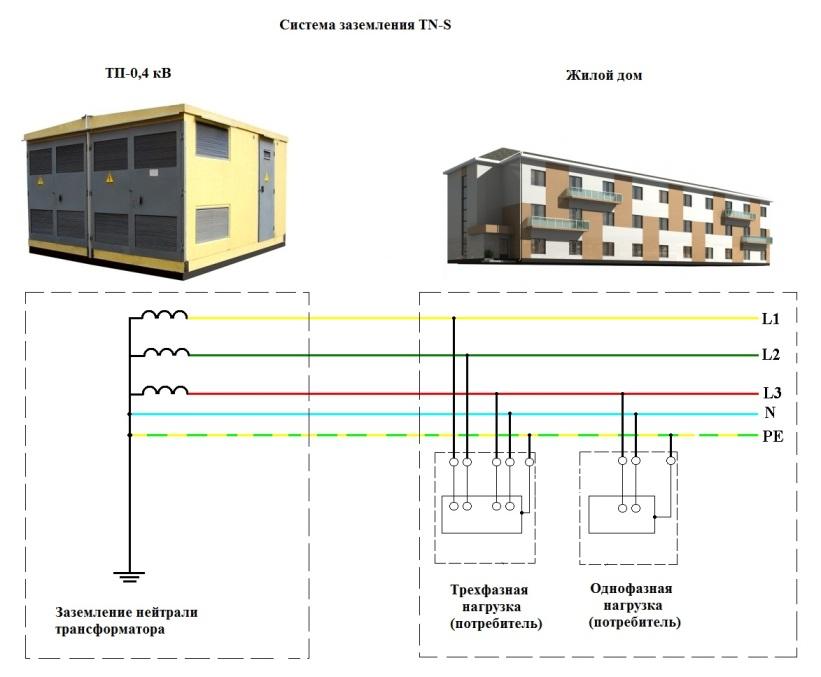

Применение системы TN-S

Система TN-S более совершенна, обладает высокой степенью электробезопасности, так как имеет отдельный заземленный проводник, но стоимость ее неоправданно высока. При трехфазном питании приходится прокладывать от источника пять проводов – три фазы, нейтраль и защитный проводник PE.

Для устранения недостатка системы TN-S была создана TN-C-S. Она предусматривает один проводник PEN, который представляет собой общий провод, заземленный по всей длине от источника питания до ввода в здание, а перед вводом разделяется на нейтраль N и защитный проводник PE. Эта система тоже имеет весомый недостаток. При повреждении проводника PEN на протяжении участка от подстанции до здания, все подключенные внутри здания приборы остаются под опасным напряжением. Для этой системы ПУЭ (Правила устройства электроустановок) требуют проведения мероприятий по устройству дополнительной защиты проводника PEN от механических повреждений.

Тип заземления ТТ

Система ТТ используется для подачи электричества за городом и в сельской местности по линиям электропередач, устанавливаемым на опорах. Подключение электроустановок по этой системе разрешается лишь в том случае, если невозможно обеспечить все условия электробезопасности в системе TN и избежать при этом неоправданных материальных затрат. При контакте с электроприборами защита от тока должна осуществляться путем отключения питания в цепи. Для этого правилами предписываются специальные изделия – устройства защитного отключения – УЗО.

Железобетонные опоры

Железобетонные опоры это прямоугольные или трапециевидные конструкции из арматуры и бетона. Маркируются железобетонные опоры, как СВ. Далее идет номер маркировки, который обозначает длину опоры. Например, опора СВ 95 имеет длину 9,5 метров.

Применяются следующие железобетонные опоры:

• СВ 85;
• СВ 95
• СВ 110;
• СВ 105.

На опорах СВ сверху и снизу приварена арматура для осуществления повторного заземления PEN проводника.

Но вернемся к повторному заземлению.

Повторное заземление, называется повторным, потому что этот провод уже заземлен на КТП.

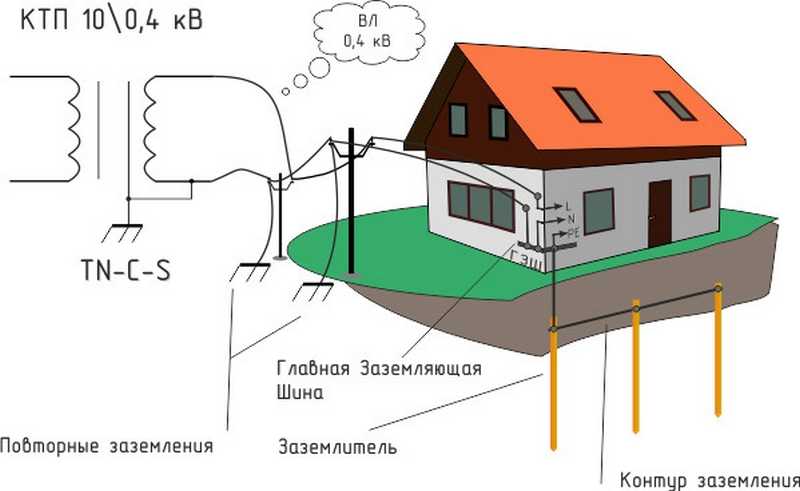

Трансформатор с глухозаземленной нейтралью (TN-C-S) предполагает, что по ВЛИ тянутся два или четыре провода СИП. Один или три провода фазные, плюс PEN проводник (он несущий). Разделяется PEN проводник на нулевой рабочий провод (N) и нулевой защитный провод (PE) проводник на столбе, если на нем вы ставите ВУ (вводное устройство) или в щите в доме.

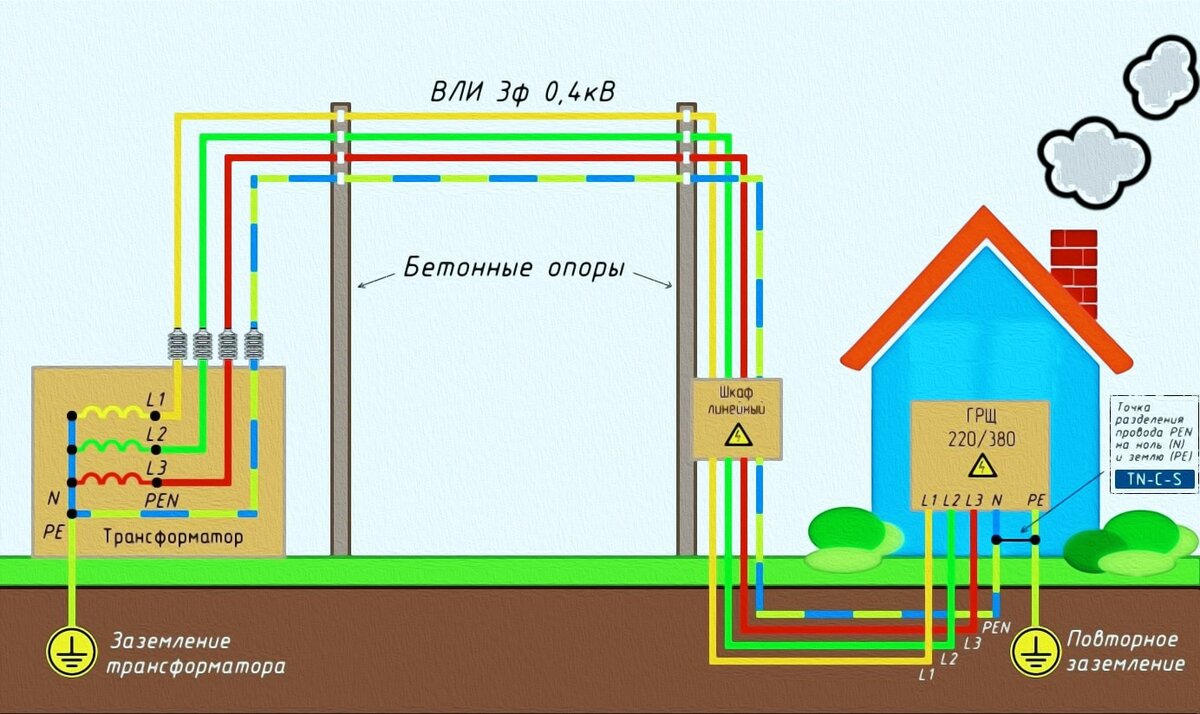

Как делается повторное заземление ВЛИ.

Защита от обрыва нуля в трехфазной сети

Обрыв нулевого провода в системе заземления TN-C-S имеет свои особенности. Эта система электроснабжения наиболее распространена.

Система заземления TN-C-S

От трансформатора подстанции к потребителю электроэнергии подходят четыре проводника. Это три фазных провода L1, L2, L3 и проводник PEN, который совмещает функции рабочего нуля N, и защитного провода PE. У трансформатора подстанции проводник PEN заземлен. На входе в здание на ВРУ (вводное распределительное устройство) или в силовом щите проводник PEN разделяют на рабочий ноль N и защитный PE.

На лестничную площадку каждого этажа подводят 3 фазы, рабочий ноль и защитный провод. Далее 3 фазы стараются равномерно распределить по квартирам. Нагрузки в квартирах далеко не одинаковые, но напряжения по фазам примерно одинаковые. Это вызвано тем, что сдвиг фазы трехфазного тока составляет 120 градусов и при одинаковых нагрузках на 3 фазах ток нейтрали будет равен 0. При расхождении нагрузки на фазах, на нейтрали появится небольшой ток.

То есть, в этом случае нейтраль является компенсатором при расхождении нагрузок по фазам. Если произошел обрыв проводника PEN распределительного устройства в системе электроснабжения TN-C-S, то напряжение по фазам в квартирах может очень сильно отличаться. Напряжение в квартирах, где включена большая нагрузка (духовка, печь) может быть небольшим, а в квартирах, где нагрузка небольшая, напряжение может вырасти до максимума 380 В. Повышенное напряжение, появляется на нейтральном проводнике через нагрузку соседней квартиры, с другой фазой.

Подключение РН-113 в электрощитке

Высокое напряжение выведет из строя все включенные электроприборы и освещение. Так как в системе TN-C-S проводники N и PE соединены вместе, то при появлении напряжения на проводнике N вызовет напряжение на защитном проводнике PE, который соединен с корпусами электроприборов. При прикосновении человека к корпусу электроприбора и одновременном касании открытых частей металлических конструкций (металлические трубы, раковины, ванны) имеющих другой потенциал, получит удар током.

В некоторых домах возможно повторное заземление ВРУ или домовых электрощитов. В этом случае на корпусах электроприборов будет находиться уравнивающий потенциал, что значительно снизит вероятность поражения человека током. Для защиты от обрыва нуля в квартирах нижних этажей можно устанавливать заземляющий контур.

Однако индивидуальные контура заземления не способны в полной мере защитить человека от поражения электрическим током в виду недостаточной влажности и состава почвы, сопротивления заземления, не соблюдения правил монтажа контура и его обслуживания

Поэтому важно устанавливать в квартирных щитках реле напряжения, которое защитит электроприборы и человека от поражения током.  Для полноты защиты наряду с реле напряжения устанавливают УЗО (устройство защитного отключения)

Пример квартирного щитка с УЗО и реле напряжения

Если произойдет обрыв нуля в квартирном щитке или в электропроводке квартиры, то есть обрыв нуля в однофазной сети 220 вольт, то такая неисправность не страшна для электроприборов, так как электрическая цепь не замкнута, в результате чего прибор работать не будет. Для человека обрыв нуля в однофазной сети 220В может нести опасность, если:

– нулевой провод используется как защитное заземление и присоединен к корпусу электроприборов (что запрещено):

– оголенный нулевой провод касается корпуса электроприбора.

Для защиты также рекомендуется устанавливать УЗО и реле напряжения в квартирный щиток.

Как правильно соединить ноль с заземлением

Во вводном распределительном устройстве совмещенную шину разделяют на защитный и рабочий проводники.

Инструкция

Питание электроприборов осуществляется от сети 220/380 В с заземлением.

Кабели, используемые при прокладке проводки, должны включать:

• фазу;
• рабочий ноль;
• землю.

В 3-фазной сети кабели состоят из 5 проводников:

• нулевого;
• защитного;
• фазных (3 шт.).

Важным вопросом считается выбор сечения, при котором учитывают:

• максимальные силу тока и напряжение;
• протяженность линии;
• условия эксплуатации проводки.

Согласно даваемым в ПУЭ-7 инструкциям, должны соблюдаться следующие условия:

1. Сечение рабочего нуля равно таковому у фазных проводников.
2. N и PEN имеют равные диаметры.
3. Сечения PE и фазы одинаковы.
4. При монтаже проводки в капитальных зданиях применяются только медные кабели.
5. Минимальное сечение PE при отсутствии защитных рукавов превышает 4 кв. мм.

Схемы подключения

При обустройстве электросетей применяют такие варианты защиты:

• TN (ноль генератора или подстанции прочно соединен с землей);
• TN-С (модификация предыдущего варианта, где нейтраль совмещена с защитой в проводнике PEN);
• TN-S (ноль и земля разделы на протяжении всей ветки от подстанции);
• TN-C-S (N и PE на одном участки цепи соединены, на другом – разделены);
• ТТ (глухо заземленный ноль не связан с корпусами электрооборудования);
• IT (изолированный или соединенный с PE через высокое сопротивление N).

Самые популярные способы соединения

Для совмещения нуля с заземлением применяют такие методы:

1. Соединение проводников на вводе до устройств защиты от утечек и дифавтоматов. После этих приборов разъединенные линии подключают к потребителям.
2. Соединение нейтрали от счетчика с шиной PE. К последней подключают заземляющий провод.

Что запрещено

Согласно ПУЭ, при выполнении работ нельзя:

1. Соединять PE и N в розетке перемычкой. При повреждение нуля на корпусах электроприборов появляется напряжение.
2. Подключать одним болтом защитный и нулевой проводники в щитке.

2 схемы изготовления контура заземления в частном доме

Приступать к практическим работам на грунте можно только после того, как теоретический расчет собираемой схемы полностью уложился в требования безопасности, заложенные в ПУЭ.

Типовой контур для обычных грунтов из подручных средств

Для сборки заземлительного устройства потребуется:

1. Прокопать канаву под горизонтальный электрод на глубину порядка 0,8 метра. Ее ширина в местах забивки вертикальных штырей должна обеспечить удобство работы сварочными электродами.
2. Забить в грунт вертикальные штыри на всю глубину, оставив на поверхности только десяток сантиметров для монтажа горизонтальной полосы.

Чтобы не разбивать верхушку электрода кувалдой его сразу защищают предохранительным колпаком. Можно заранее приварить пластину или кусок уголка, предотвращающий деформации.

Сварить по длине горизонтальный заземлитель и приварить его к вертикальным электродам. Сварные швы должны проходить по всему периметру стыкуемых поверхностей.

Вывести полосу на цоколь здания, закрепить, приварить к ней болт 10 мм для крепления заземляющего проводника, через который будет создаваться электрическая связь с главной шиной заземления.

Подключить заземляющий проводник болтовому соединению.

ПУЭ определяет нормативы на использование защитного проводника из:

• стали с поперечным сечением 75 мм кв (очень проблемно подключать к ГЗШ вводного щита);
• алюминиевого провода 16 кв мм (требует периодического поджатия при эксплуатации из-за высокой текучести металла);
• меди сечением 10 квадрат. Это самый приемлемый вариант монтажа к контуру и ГЗШ.

Промышленные модульные заземлители быстрого монтажа

Специальные заводские комплекты значительно облегчают сборку и монтаж контура, но их стоимость может разочаровать.

Здесь обычно используется один вертикальный стальной электрод с омедненным покрытием сборной конструкции за счет промежуточных резьбовых переходников.

Длина одного элемента составляет 1,5 метра. Последовательное соединение четырех звеньев позволяет углубиться на 6 м. Можно забивать в землю и дальше, вплоть до 30 метров.

Но здесь махать кувалдой очень затруднительно. Такую работу выполняют мощным перфоратором.

На верхний штырь забитого электрода монтируется через специальный обжимной переходник под заземляющий проводник.

Место контакта защищается битумной лентой. В таком виде оно может быть скрыто в почве.

Однако для проведения профилактических осмотров его лучше делать чуть выше грунта и помещать в защитный короб.

Пример того, как сделать заземление в частном доме своими руками по этому методу объясняет своим видеороликом владелец Energosystems.

Заключительный совет

Окончанием работы следует считать не завершение монтажа и подключение заземлительного проводника к ГЗШ вводного щитка, а электрические проверки собранной схемы.

Они заключаются в замере электрического сопротивления специальными приборами. Это работа электротехнической лаборатории.

Она оценит сопротивление собранного заземлительного устройства и ближайшего повторного заземлителя. Если они укладываются в норму, то вопрос закрыт. Вы получите заверенный протокол проверки.

Выход из этой ситуации прост: траншею в районе концевого электрода оставляют открытой и прокапывают ее дальше для вбивания дополнительного вертикального заземлителя.

Его подключают сваркой через соединительную полосу к основному контуру. Затем выполняют повторный замер сопротивления.

Свои работы лаборатория выполняет за деньги. Они позволяют оценить реальное состояние контура, а не полагаться на волю случая.

Выражаю благодарность владельцу видео Алекс Жук за его канал «Лекции по электротехнике». Предлагаю оценить его работу «Зачем нужен контур заземления».

Важная характеристика – сопротивление

Контур повторного заземления обеспечивает в морозы и жару, в сухую и дождливую погоду сопротивление растеканию тока. Данное сопротивление не должно превышать 30 Ом при межфазном напряжении 380 В. Если напряжение 220 В, то сопротивление увеличивается до 60 Ом. Противодействие растекающемуся току должно быть максимум 10 Ом и 20 Ом соответственно для трехфазной и двухфазной сети.

При вводе в строение сопротивление у повторного заземления должно быть максимум 30 Ом.

Конструкция и материалы, используемые для контура повторного заземления одинаковы с применяемыми материалами для устройства основного заземляющего контура.

Качественное, выполненное с учетом всех норм и правил, повторное заземление обеспечит не только безопасность использования электроустановок, но и нормальный режим работы электроприборов, что позволит эксплуатировать их в соответствии с заявленными техническими характеристиками, повысить их функциональность и увеличить срок службы.

Применение системы TN

Для электроснабжения основной части промышленных электроустановок до 1000 Вольт, жилых домов и квартир используется система ТN. Для надежного срабатывания аппаратов защиты и повышения электробезопасности необходимо выполнять заземление нулевого провода.

Система ТN подразделяется на следующие типы:

1. ТN-C, когда нулевой рабочий проводник N объединен с нулевым защитным проводником РЕ.
2. TN-S, когда нулевой рабочий и нулевой защитный проводник на подстанции разделены.
3. TN-C-S, когда нулевой рабочий и нулевой защитный проводники на подстанции объединены, а при вводе в здание электроустановки разделяются на два проводника.

Виды опор

Деревянные

Подобная конструкция изготавливается из бревен без коры (круглый лес). Длина одного бревна от 5 до 13 метров с шагом 50 см. Толщина опоры от 12 до 26 сантиметров с шагом 20 мм. Чтобы деревянная подпора поддавалась гниению медленнее, ее покрывают специальным антисептиком. Существует два типа такой конструкции: С1 и С2.

Железобетонные

Подобное приспособление изготавливается из бетона и арматуры в виде прямоугольника или в форме трапеции. Железобетонное устройство обладает своей маркировкой и помечается как СВ. После этих букв пишутся номера, которые указывают длину конструкции. Например, подпора СВ 85. Цифра помечает, что ее протяженность составляет 8,5 метров. На фото ниже наглядно показано, как выглядит ЖБ опора:

Используются такие ЖБ конструкции:

• CВ 105;
• CВ 110;
• CВ 95;
• CВ 85.

Для того чтобы осуществлять вторичное заземление PEN проводника, с двух сторон приспособления приваривают арматуру.

Виды заземления в зависимости от удаления объекта от защитного контура

По этой характеристике, виды заземляющих устройств подразделяют:

• выносное;
• контурное устройство.

Разберем каждое из них подробнее.

Выносное устройство

При этом типе, расположение заземлителя производится за пределами помещения. Выносное (сосредоточенное) защитное устройство монтируют при невозможности оснащения контура на участке со скальным, каменистым грунтом, либо при наличии за участком наиболее подходящего для заземления качества земли. Разброс производственного оборудования на значительном расстоянии друг от друга – это еще одна причина установки выносной системы.

К преимуществу этого типа, относят возможность выбора места установки с лучшими свойствами грунтов, с малым уровнем сопротивления. К таким грунтам относят – глинистый или песчаный влажный грунт. Но есть у способа существенный минус. Значение коэффициента касания проводника равно 1, из-за удаленности от производственных объектов.

Такой вид защиты монтируют для обслуживания объектов с малыми токами короткого замыкания (не более кВ). Потенциальное напряжение при касании поврежденного участка цепи не меньше потенциала заземлителей.

Контурное устройство

Заземляющие электроды располагаются равномерно, по границам контура обслуживаемого участка и на нем самом. Поэтому, второе название этого типа – распределенное. При таком способе установки заземлителей, безопасность использования приборами обеспечивается понижением потенциалов на каждом заземлителе и потенциалы их выравниваются. Такой метод позволяет понижать пиковый ток КЗ. Одиночнорасположенные на территории контура заземлители позволяют решать эту проблему.

Каждый метод заземления, при долгой эксплуатации, может повысить сопротивление контура. Для раннего обнаружения неисправности, необходимо периодически осматривать контур и подтягивать гайки на креплении проводов.
