Поверхностный дренаж на городских улицах: виды, назначение, обустройство

Материалы, из которых изготавливаются элементы дренажных систем

Для дренажных конструкций, как правило, используют пластиковые или асбестоцементные трубы. Такие трубы должны содержать необходимые для фильтрации отверстия. В случае с асбестоцементными трубами отверстия проделываются самостоятельно.

Самой популярной является дренажная конструкция из пластмассы. Рассмотри её положительные качества:

простота сборки;
небольшая масса конструкции;
удобна в транспортировке;
обладает высокими антикоррозийными качествами;
устойчива к агрессивным химическим соединениям;
легко очищается от мусора;
гладкие стенки пластиковых труб препятствуют отложениям на них солей;
долгий срок службы (до 50 лет).

Для любого типа дренажной сети можно применять полимерные трубы

Но пластиковые конструкции имеют слабую сопротивляемость к большим нагрузкам, поэтому их установка должна соответствовать определённым условиям, которые диагностируются до монтажа.

Устройство дренажных канав

Ширина и глубина водоотводных канав не регламентируются строительными нормами и правилами. При обустройстве дренажной конструкции своими руками ее размеры определяются эмпирическим путем, исходя из условий обводненности участка. Обычный вариант – глубина от 60 до 80 см, ширина порядка 50 — 70 см. Для минимизации осыпания стенок траншеи они скашиваются под углом 25 – 30 0 С. Грунт в канаве трамбуется, дно отсыпается 30 миллиметровым слоем песка, мелкого щебня или опилок.

Количество дренов на объекте зависит от степени его подтопления в дождливую погоду, при таянии снегов, глубины залегания почвенных вод. Если почвы суглинистые, водоотводящие траншеи прокладываются по всему участку. При наклонном рельефе — роются поперек склона. Вода по ним поступает в боковые стоки и оттуда в водосборник. Для болотистой местности наибольший осушительный эффект достигается, если устройство дренажных канав производится с двух сторон или по всему периметру участка

При среднем уровне водного проявления канавы могут обустраиваться с одной стороны сада или огорода.

Водоотводная канава на равнинных участках должна строиться с расчетом на уклон в 5%. Максимальные размеры наклона дренажных систем строительными нормами не регламентируются. Однако Сводом правил (2012 года) для открытых канав, оборудованных полимерными лотками, допускается угол наклона до 7 промилле. Эта норма применима и для водоотводящих стоков, обустраиваемых на придорожных участках. Могут предусматриваться участки с уклоном, близким к критическим показателям, если они связаны с особенностями рельефа местности. Минимальные размеры ската составляют 2% для глинистых и 3% для песчаных почв. Однако они быстро засоряются, образуются заторы. Скорость течения воды снижается до критических отметок. Эффективность дренажа становится минимальной.

Укрепление водосточных канав

Выбор методов усиления боковых стенок и донной части дренажных канав производится с учетом результатов инженерной геологии и исследований грунтов.

При укреплении стенок траншеи своими руками необходимо соблюдать условие об обязательном контакте воды с грунтом. В него она частично впитывается. По этой причине не рекомендуется дно и стенки оборудовать сплошными бетонными изделиями. В противном случае дрен будет быстро заиливаться. Чистка – трудоемкий процесс, так как протяженность траншей велика.

Сооружение дренажных систем вдоль дорог и заборов

Дренаж участков вдоль дорог (кювет) – обязательный элемент защиты покрытия. Полотно дороги не влагопроницаемо. Жидкость постепенно разрушает дорожное покрытие. При минусовой температуре лед в порах разрывает асфальт.

Дорожный водоотвод следует сооружать с уклоном более 0,02 (2 см на 1 метр длины). В непредвиденных случаях и только на отдельных участках допускается скат в 3%. Если строительство дренажной конструкции с требуемыми показателями по объективным причинам невозможно, то предусматриваются сопрягающие гидротехнические конструкции: водобойные колодцы (уступы), каналы с уклоном выше критического (быстротоки), перепады (ступени доя падения воды). Здесь применяется наклон выше 7 промилле. Минимальная скорость водотока не должна быть меньше 0,25 метров в секунду. На болотистых и глинистых участках кюветы обустраивают с обеих сторон дороги.

Следует помнить, что для дорог по насыпи без ограждений водоотводящий сток не должен иметь прямоугольную форму и глубину более 12 см. Иначе будут нарушены Указания «По обеспечению безопасности движения на автомобильных дорогах». При аварийном съезде с дороги повысится опасность опрокидывания транспортного средства.

Проектирование дренажной системы

В состав различных систем водоотвода могут входить следующие модульные элементы: сливные трапы, водосборные каналы, дренажные трубы, поддоны, люки и приемные решетки. Трубы для приема воды имеют разные уклоны в зависимости от своего диаметра – от 1/1000 до 7/1000.

Также выбор труб зависит от той нагрузки, которая будет осуществляться сверху. Существует специальная классификация, насчитывающая несколько показателей: А15, В125, С250 и так далее. Для частных участков хватает первых трех систем. Цифра в показателе обозначает количество килоньютонов, в одном кН – 100 килограмм.

Классы нагрузок дренажных систем для частных земельных участков:

1. А15 – максимальная нагрузка полторы тонны. Используется для поверхностей, которыми пользуются только велосипедисты и пешеходы. К примеру, это могут быть газоны, дорожки или тротуары.

2. В125 – максимальная нагрузка 125 тонн. Это могут быть автостоянки, сады, искусственный ландшафт, гаражи.

3. С250 — максимальная нагрузка 250 тонн. Устанавливаются в местах, где есть обочины дорог и улиц, стоянки, пешеходные дорожки и гаражи.

Виды поверхностного водоотвода

В современном строительстве выделяют несколько основных типов обустройства поверхностных дренажных систем, а именно точечную и линейную технологии. Данные системы водоотвода эксплуатируются в самых разных условиях и с разной эффективностью справляются со своей главной задачей — с избавлением территории от лишней влаги. В большинстве случаев для достижения лучшего эффекта специалисты комбинируют наиболее выгодные элементы обеих систем. Поговорим немного о каждом из видов поверхностного водоотвода.

Линейный водоотвод

Линейный тип дренажа наиболее эффективен в тех случаях, когда необходимо качественно и в максимально короткие сроки освободить от лишней жидкости обширные территории. Это касается, например, местности, в которой расположен многоквартирный дом, стадиона или значительной части дорожного покрытия.

К составным частям линейного водоотвода относятся:

лотки,
дождеприёмники,
решётки, защищающие дренажную систему от проникновения мусора,
пескоуловители
и другие элементы.

Линейная система водоотвода устанавливается так, чтобы жидкость, проходя все этапы очистки, отправлялась в центральную канализацию.

Основными материалами, из которых изготавливаются линейные канализационные системы, являются классический бетон, фибробетон, полимербетон, а также пластик и нержавеющая сталь. В зависимости от того, в каком месте и в каких условиях планируется установка системы поверхностного водоотвода, используются конструкционные элементы стандартной и усиленной серии.

Использование стандартной серии распространено, например, в парковых зонах, вблизи коттеджей, на придомовых территориях. Усиленная серия конструкционных элементов, в свою очередь, актуальна для дренажа проезжих частей, испытывающих значительные нагрузки, такие как регулярное передвижение грузового транспорта.

Точечный водоотвод

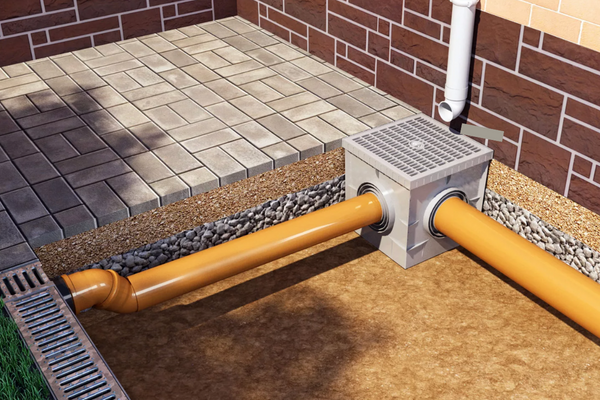

Другой тип систем поверхностного водоотвода — точечный, включающий в себя точечные дождеприёмники и трубы, соединяющие местные лотки для сбора воды в единое целое. Характерная особенность точечного дренажа территории заключается в том, что сбор лишней жидкости осуществляется в конкретной точке — рядом с крышей здания, под водосточной трубой, на въезде в участок, рядом с калитками и воротами загородного дома, в низменностях, то есть в местах повышенного образования луж и так далее. Уже после попадания в локальные дождеприёмники вода проходит все этапы очистки и попадает в систему ливневой канализации.

Элементы точечной дренажной системы также разделяются на стандартную и усиленную серии. Дождеприёмники стандартной серии изготавливаются из пластика и в обязательном порядке оборудуются водоприёмной решёткой. Дополнительными элементами точечного элемента системы в некоторых случаях становятся корзина для сбора мусора и защитная перегородка. Стандартная серия актуальна в условиях незначительных нагрузок, а именно на дорожных покрытиях с не слишком интенсивным движением легковых автомобилей или в зонах, предназначенных только для пешеходов.

Элементы усиленной серии же изготавливаются из фибробетона или полимербетона, а также из стали. Дождеприёмники оборудуются стальными насадками, на которые наносится цинковое покрытие. Оно предохраняет решётки от коррозии и появления на них ржавчины. Иногда решётки также изготавливаются из чугуна — металла, не менее прочного, чем сталь. Системы, составленные из элементов усиленной серии, предназначены для территорий, подверженных высоким и сверхвысоким нагрузкам. Например, такой дренаж актуален в зонах интенсивного движения транспорта, в особенности грузового.

В некоторых случаях элементы точечных и линейных вариаций поверхностного водоотвода грамотно комбинируются для достижения лучшего эффекта. Например, точечные дождеприёмники сочетаются с линейными системами водосточных труб, по которым вода и попадает в центральную канализацию.

Главная особенность таких комбинированных систем — применение съёмных корзин для мусора, которые при необходимости можно легко снять и прочистить от накопившихся отходов.

Укрепление водоотводной канавы

Чтобы автомобильная дорога была надежно защищена от подтопления грунтовыми и талыми водами, склоны водоотводных канав должны быть укреплены. Перед тем, как приступить к процессу, необходимо выбрать способ укрепления, который во многом зависит от угла наклона стенок канавы. Так, например, если он менее 8 градусов, то укрепление будет нецелесообразным, достаточно просто посева трав и высадка растений.

Если крутизна склонов колеблется от 8 до 15 градусов, то они укрепляются геоматами или сетками, выполненных из ПНД. Водоотводные канавы с углом наклона стенок более 15 градусов обязательно укрепляются теми способами, которые подразумевают внутреннее армирование — с применением габионов и георешеток.

Рассмотрим несколько вариантов, как может быть укреплена дренажная канава вдоль дорог.

Геосетка. Выпускается данный материал из полимерных материалов, которые пропитываются специальными составами для придания изделию максимальной прочности и долговечности. Корни растений, проникая сквозь ячейки, образуют дерновой слой, фиксирующий земляной покров и, укрепляя откосы.
Противоэрозионные геоматы. Данный продукт для укрепления стенок дренажных канав выполнен в виде структуры из трех слоев полипропиленовых решеток, внешне напоминающую мочалку. Дает возможность закреплять почву и не мешать растениям. Корни растительности со временем оплетают решетки и делают структуру более прочной.
Габионы. Достаточно часто автомобильная дорога, вернее склоны дренажной системы укрепляются при помощи габионов. Это каркас из металлической сетки, который заполняется камнями или галькой. Данный способ хорошо предохраняет склоны канав от осыпания, исключает гидрологические нагрузки на откосы, не допускает вынос грунта. К тому же габионы положительно влияют на экосистему, а эффективность конструкции со временем только усиливается.
Объемная георешетка. Представляет собой геосинтетическое покрытие в виде объемной конструкции с одинаковыми ячейками. Перед укладкой георешетки, дренажная канава, вернее ее склоны, выравниваются, им придается нужная форма, грунт уплотняется. Только потом укладывается георешетка по направлению сверху вниз. От правильности растягивания изделия и его фиксации будет зависеть продолжительность и эффективность эксплуатации конструкции.

Как укрепить дренажную канаву?

Укрепить дренажную канаву можно следующими способами:

посеять дикорастущие травы на откосы;
укрепить бетонными плитам, камнями;
создать решетку из бетона или камня, а также посеять травы;
закрепить георешётку.

Если прокладка дренажа из специальных лотков будет устанавливаться, то заранее ройте канаву в 10 см, то есть на 5 см выше лотка. Бетонная подушка заливается в 10 см, а затем на неё выкладывают лотки

Но, важно подождать пока бетон застынет. Пространство, которое осталось, подлежит заливке цементом. Далее на лотки накладывается ливневая решетка

Далее на лотки накладывается ливневая решетка.

Если вы используете закрытую систему, то ширина должна составлять не менее 30 см, а глубина должна быть достаточной для укладки труб или матов. Далее укладывается материал, засыпается щебнем. Не забудьте про геотекстиль, который способен защитить конструкцию от попадания нежелательного грунта.

Создание пристенного дренажа участка

Обустройство пристенной системы водоотвода выполняется в такой последовательности:

Выкладывание геотекстильной оболочки и погружение песка на дно углубления.
Монтаж поворотных колодцев.
Укладка очередного слоя геотекстиля, поверх которого высыпается щебень.
Установка труб, сворачивание геотекстиля и подготовка котлована.

Подготовка оболочки фундамента

Основание загородного дома нужно покрыть геомембранным слоем. На этапе закрепления оболочки следует учитывать предстоящую засыпку территории, поэтому материал должен находиться на 20-30 см выше.

Обустройство пристенной системы включает подготовку оболочки фундамента.

Части геомембраны устанавливают вплотную с помощью специальной замочной системы. Образованные швы можно обработать резиновым молотком.

Следующий слой предусматривает выкладывание геотекстиля. Используя тарельчатые дюбели, полотна нужно закрепить поверх предыдущего слоя. Стыки соединяются с помощью дюбелей.

Установка труб и колодцев

В точках, где труба имеет поворот, что указано в проекте, необходимо разместить колодцы. Оптимальный диаметр конструкций составляет 50 мм. Для организации системы подходят модели из пластика или стеклопластика, которые нарезаются на сегменты нужной длины.

Колодцы обладают ребристой поверхностью, позволяющей вставить в пазы дно. Для начала потребуется закрепить резиновый уплотнитель, смазав манжету мылом или другим подходящим составом.

Отдельные модели из пластика состоят из 2 слоев, где внутри отсутствуют пазы.

Для организации системы устанавливают трубы и колодцы.

Подготовка котлована

В нижней точке системы обустраивается септик, в котором будет накапливаться откачанная жидкость. Внутри котлована размещают резервуар диаметром до 1 м, куда врезается труба от предыдущего поворотного устройства.

Траншея, которая соединяется с коллекторным резервуаром, включает 2 слоя песка высотой от 10 см.

Самостоятельное обустройство дренажа

Для монтажа дренажной системы своими руками необходимо приготовить следующие инструменты и материалы:

Щебень разных фракций.
Песок.
Геотекстиль.
Трубы соответствующего размера.
Лопата.
Колодцы.

Процесс создания эффективного водоотвода и дренажной системы подразумевает последовательное выполнение определенных мероприятий:

В первую очередь требуется сделать канавы, в которые будут уложены дренажные трубы.
Копают грунт лопатой на определенную глубину, после чего хорошо уплотняют дно. Трамбовать землю можно ручными приспособлениями или специальными устройствами.
Дно и стенки канавы засыпают небольшим слоем песка и щебня.
Далее поверх песчано-щебенчатой подушки укладывают геотекстиль

При этом очень важно, чтобы его края выходили из канавки с небольшим запасом.
На геотекстиль выкладывают предварительно промытый гравий слоем около 20 см.

На гравий можно укладывать дренажные трубы, предварительно соединив отдельные элементы с помощью специальных муфт и обернув геополотном.
В местах, где объединяются три и более трубы, а также через каждые 40-50 метров устанавливают смотровые колодцы.
Полученную в результате проведенных мероприятий конструкцию засыпают гравием слоем около 25-30 см.
Гравий разравнивают и накрывают краями геотекстиля.
Все засыпают грунтом, делая над системой небольшой запас на случай просадки. Это позволит избежать провалов почвы после ее усадки.
Собранную воду отводят в ближайший овраг или водоем, а также используют для хозяйственных нужд или полива растений.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка. Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня. Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка). Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Общие сведения

Для чего нужна канава

В частном доме есть такие проблемы, для которых обязательно требуется решение:

В районах, где выпадает много осадков, появляется эрозия почвы.
Если грунтовые воды высоко залегают, то на участке переувлажнена почва.
Если есть естественный уклон, то вся вода с участка будет скапливаться в нижней части, начнет «тянуть» за собой плодородный слой почвы.
В гористой и холмистой местности в зависимости от сезона на участок может обрушиться большое количество воды с территории, расположенной выше по склону.
Осадки с атмосферы на дорожном покрытии начинают скапливаться и стекать под забор по всему периметру участка, а это может подмыть основание и даже опоры забора.

Во всех ситуациях, описанных выше, единственным оптимальным решением будет создание дренажной канавы или же скрытой системы дренажа вокруг всего периметра участка. Основной задачей канавы вдоль забора является сбор поверхностных осадков и их отведение от участка.

При этом она не будет использована для транспортировки излишков воды, скорее наоборот, это локализованное поле дренажа, где можно скапливать излишки влаги и та постепенно начнет впитываться в грунт, при этом не принося негативных последствий для строений и плодородного верхнего слоя почвы.

Разновидности

Есть три типа дренажа:

Открытый.
Закрытый, трубы с перфорацией прокладывают и засыпают.
Засыпной, канаву для начала наполняют крупнофракционным гравием, а также фильтрующими насыпными материалами для того, чтобы быстро отвести воду.

Из основных достоинств стоит выделить следующее:

Требуется минимальное количество материалов.
Небольшой объем земельных работ.
Большой выбор способов укрепления склонов.
Простой способ поддерживать территорию в хорошем состоянии, уборка и профилактика.

Теперь поговорим немного о требованиях.

Требования по размещению

Для участка с ровной поверхностью и минимальным уклоном до 5 градусов по горизонту дополнительный уклон на дне канавы должен быть равен от 3 до 5 промилле, а это будет соответствовать разнице высот от 3 до 5 см на каждый десяток метров. По факту же, качество изготовленного уклона и равномерность можно будет определить на месте, во время подготовки траншеи. Кроме того, обеспечить форму траншеи с высокой точностью сложно, поэтому при эксплуатации дренажа придется править его геометрию.

Выводы и полезное видео по теме

Руководство по обустройству системы поверхностного водоотвода можно посмотреть в следующем ролике:

Правильно спроектированная и смонтированная система дренажа позволит сохранить привлекательный внешний вид благоустроенным территориям современного города, садовым участкам и частным домовладениям. А также продлит срок службы дорог, мостов, фундаментов зданий и жилых домой, снизив гидравлическую нагрузку на конструкции. Но для создания проекта дренажа лучше обратиться к специалистам, которые учтут тип грунта, климатические особенности и ряд других важных моментов.

У вас есть собственное мнение о целесообразности устройства системы водоотвода? Или хотите дополнить изложенный выше материал полезными рекомендациями и фактами? Пишите свои комментарии, участвуйте в обсуждениях – форма комментариев расположена немного ниже.
