Лучшие трассоискатели

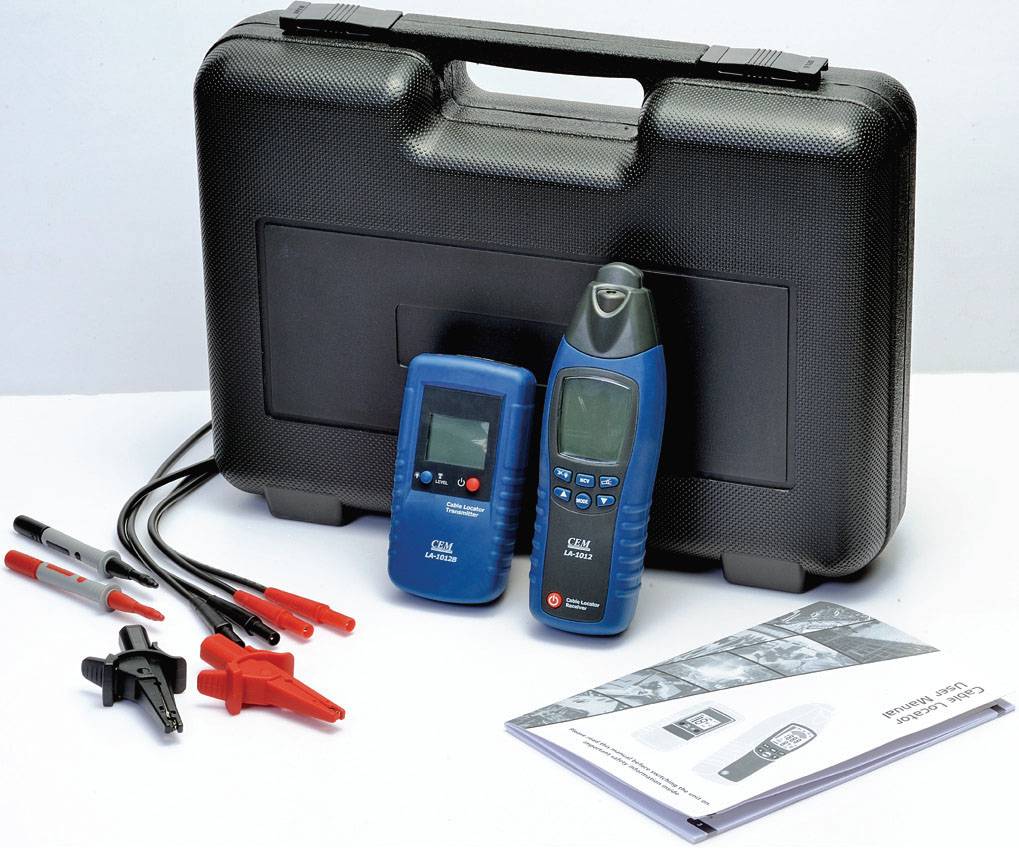

CEM LA-1012
18 700
Весьма интересный прибор, который рассчитан конкретно на поиск проводки, причем в том числе и глубокой, и не обязательно находящейся под стандартным напряжением бытовой сети. Впрочем, точнее говоря, это не один прибор, а два: сам детектор и передатчик. Принцип обнаружения проводки им прост: передатчик создает в проводе высокочастотный ток, который легче уловить даже на приличном расстоянии, чем стандартные несколько десятков герц. Одновременно передатчик, подключенный к доступному концу провода (например, в розетку, пролегание питания которой мы ищем), показывает напряжение на нем. Сигнал, генерируемый передатчиком, кодируется – благодаря этому можно одновременно использовать несколько передатчиков, выставив на них разный код, чтобы они не мешали друг другу, а приемник сразу мог показать, какую конкретно линию отыскал.
Серьезное преимущество детекторов с собственным сигнал-генератором – это возможность не только найти провод как таковой, но и обнаружение места скрытого обрыва. Так что функциональность у CEM действительно более чем достойная.
Что до минусов, то отметим, что и передатчик, и приемник питаются от «Крон». Но, если при работе с бытовой проводкой можно использовать двухполюсное подключение (передатчик переходит на питание от сети), то приемник «запасного» питания не имеет. Так что запас «Крон» в кейсе сделать стоит, даже у современных 9-вольтовых батареек емкость не назвать впечатляющей.
Ну и все-таки посоветуем почитать инструкцию перед использованием, хоть это для русского человека и нетипично – это позволит избежать недопониманий и банально неправильного использования детектора.
Основные плюсы:
- Обнаружение проводки на глубине до 2,5 м, в том числе обесточенной и оборванной
- Возможность трассировки нескольких шин одновременно с дополнительными передатчиками
Минусы:
Ограниченная длина от места подключения передатчика, на которой эффективно обнаружение
Причины неправильной укладки проводов в стене
Тяжёлые последствия, которые получаются от незнания места расположения электропроводки являются следствием халатности при её монтаже.
- Всевозможные СНиПы описывают ряд требований, по которым должен производиться монтаж электропроводки в помещениях различных типов и назначений.
- Одно из основных требований обязывает прокладывать идущие от распределительной коробки провода строго под углом 90°.
- Однако на практике далеко не каждый электромонтажник выполняет данные требования, стараясь сделать прокладку электропроводных магистралей как можно быстрее и легче для себя.
Вторая причина — это привлечение к выполнению электромонтажных работ непрофильных специалистов, которые прорезают штробы в стенах, не соблюдая строго вертикального или горизонтального направления.
В дальнейшем это может стать сюрпризом для тех, кто в дальнейшем будет сверлить эту стену и наткнется на кабель, таким образом столкнувшись с проблемой вскрытия стены и дальнейшего восстановления пробитого кабеля. Что является крайне трудозатратным никому не приятным процессом.

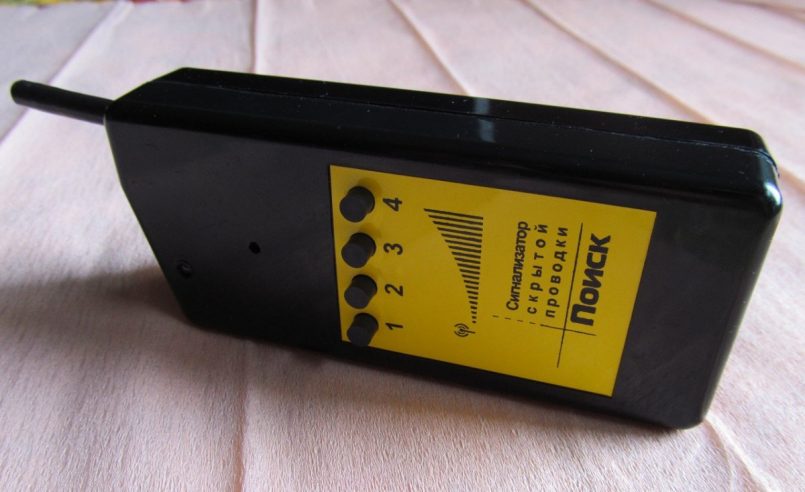

Сигнализатор E-121 «Дятел»
Один из наиболее экономичных и качественных продуктов. Он поможет не только найти место проводки под штукатуркой, но и в случаи необходимости найти обрыв в цепи. Его основные возможности:
При поиске проводки сигнализатором Дятел желательно включить какую-нибудь нагрузку (освещение, эл.прибор в розетку), чтобы провода были не просто под напряжением, а через них проходил ток определенной величины.
Детектор имеет 4 кнопки чувствительности обнаружения проводки:
| > | от 0 до 10 (+-5) |
| > | от 0 до 100 (+-50) |
| > | от 0 до 300 (+-150) |
| > | от 0 до 700 (+-350) |
Начинать поиск нужно с нажатия кнопки 4 — у которой самая большая чувствительность. Постепенно переключаясь и дойдя до первой кнопки №1.
Порядок работы детектором Дятел:
- нажимаем и удерживаем кнопку 4. Ведем антенной сигнализатора по стене с одной стороны залегания проводника
- когда Дятел начинает трещать с максимальным звуком — делаем пометку
- ведем антенной по стене с другой стороны проводки. Также замечаем где звук был на максимуме
- провод должен располагаться между этих меток посредине
- переключаемся на кнопку 3 и повторяем ту же операцию, еще больше приближаясь к проводнику
- на чувствительности кнопки №1 расстояние до провода должно быть +- 1см
Электрическое поле от провода находящегося под напряжением может распространяться на несколько метров от его залегания. Это будет сказываться на погрешности поиска.
Если искомого проводника рядом или под рукой нет, детектор перестанет подавать сигналы.
Посмотреть паспорт детектора скрытой проводки Дятел
Индикаторная отвертка
Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.
Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.
Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.
Контактная модель
Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.
Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.
Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.
Бесконтактная модель
Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.
Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.
Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.
Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.
Приборы и их виды
Есть несколько видов приборов для облегчения задачи обнаружения проводки. Вот основные из них:
- сигнализатор проводки E-121 или в просторечии «Дятел»
- детектор MS-158
- индикатор-пробник IEK или 47 HC
- зарубежные детекторы Bosch DMF и им подобные
Электростатические
Индикаторы электростатического действия работают на достаточно большом расстоянии, надежны и просты в эксплуатации, отлично подходят для использования в домашних условиях, а также для профессионального применения монтажникам и электрикам. Бессильны для обнаружения проводки во влажной стене и в помещениях с металлическими накладками. Надежным примером может послужить Бош ПМД 7. Обнаружитель скрытой проводки работает на глубине до 5 см
Металлодетекторы
Портативные металлодетекторы способны находить как активный, так и обесточенный кабель с медными или алюминиевыми жилами, а также обнаруживать стойки каркаса гипсокартонных перегородок, трубы из металла, кладочную сетку. Их универсальность является и достоинством и недостатком сразу. Высокая чувствительность позволяет «видеть» все, вплоть до гвоздей. При понижении чувствительности устройства существует вероятность не найти проводку.
Электромагнитные
Одни из самых дешевых, простых и удобных в обращении приборов. В быту Используются для нахождения электропроводки. Практически никогда не дают погрешностей. Обнаруживают активную трассу с напряжением не менее 1 кВт. Кабель со слабым напряжением может быть вовсе не обнаружен. Принцип работы довольно прост. Ток, проходя по кабелю, создает колебания в катушке искателя, прибор срабатывает световым и звуковым сигналом.
Универсальные
Вид универсальных детекторов включает профессиональные и полупрофессиональные модели. Устройства гибридного принципа действия не только обнаруживают скрытый кабель, но и с точностью определяют напряжение, глубину его пролегания, находят цветной металл, пластик, дерево. Принцип их работы заключается в излучении волн определенной длины, получении данных от отраженной поверхности и отображении информации на экране. К минусам приборов относят их высокую стоимость и сложность работы на стенах с пустотами (шлакоблок, пустотелый кирпич). Многофункциональное устройство реагирует на любую неоднородность. Чтобы прибор взял «образец» плотности стены, необходимо приложить его на некоторое время к поверхности, где заведомо точно нет неоднородности.
Примеры и сравнение популярных моделей
В продаже имеются различные детекторы заводского изготовления.
- Искатель скрытого электрического кабеля «Дятел». Это многофункциональный прибор для работы с электрическими сетями. В его конструкцию входит тестер скрытой проводки. В комплексном приборе «Дятел» подключено одновременно несколько незаменимых гаджетов. Устройство имеет 4 уровня чувствительности. Самый высокий позволяет находить электрические кабели и металлические предметы на глубине 700 мм. Погрешность положения проводника 10 мм. Несмотря на такие высокие ставки, цена на этот детектор не превышает 2000 рублей. Возможно, потому что он отечественный.
Инструмент Woodpecker — многофункциональное устройство, одно из предназначений которого — поиск кабелей, встроенных в стену - Металлоискатель и индикатор электропроводки Bosch GMS 120 Professional обнаруживают токоведущие кабели на глубине 50 мм, черные металлы на глубине 20 мм, цветные металлы на глубине 80 мм. Цена такого устройства около 5 500 рублей.
Металлоискатель и индикатор электропроводки Bosch GMS 120 Professional обнаруживают токоведущие кабели на глубине до 50 мм - 7-проводной индикатор жгута проводов Bosch PMD с максимальной надежностью обнаруживает провода и металлические предметы на глубине до 70 мм. Сверление производится по светодиодной индикации. Управление устройством осуществляется с помощью одной кнопки. Стоит до 4000 руб.
Устройство управляется одной кнопкой и находит кабели на глубину до 70 мм - Индикатор металла и проводки LUX-TOOLS не стоит дороже 1000 рублей. Максимальная глубина обнаружения для проводки и любого металла — 30 мм.
Устройство LUX-TOOLS стоит недорого и позволяет определить расположение кабелей в городской квартире - Лазерный извещатель СЕМ LA-1010 481172 для скрытой электропроводки обнаруживает материалы на глубине до 20 мм. Его отличительная особенность в том, что кроме проволоки и металлов он реагирует еще и на древесину, то есть помогает находить деревянные конструкции. Стоит такой прибор около 2500 рублей.
Этот прибор поможет найти не только кабели, но и деревянные конструкции - Многофункциональный детектор ниток Skil 0550 AA работает на глубине до 80 мм. Ищите токоведущие кабели, черные и цветные металлы, деревянные конструкции. Большой жидкокристаллический дисплей позволяет легко читать информацию. Стоимость такого устройства начинается от 4000 рублей.
Skil 0550 AA способен обнаруживать глубоко заглубленные провода, а также металлические и деревянные предметы - Мультидетектор Skil 0550 AB имеет меньшую емкость. Ищите только провода под напряжением, черные и цветные металлы на глубину не более 50 мм. В результате он стоит дешевле — 2000–2500 рублей.
Этот детектор поможет найти токоведущие провода и металлические конструкции (например, арматуру в бетоне при сверлении)
Детектор MS-158
Данный детектор китайского производства и как многое китайское имеет свои минусы и особенности к которым необходимо приспособиться.
Необходимо приобрести навык работы с прибором, чтобы точно отличать сигналы. Не все электрики предпочитают им пользоваться как раз из-за большой погрешности. Но для бытового использования, тем более разового, это наиболее оптимальный вариант.
Для калибровки переключатель ставите в первое положение (I). Инструмент начинает сигнализировать светодиодом и звуковым сигналом. Постепенно выкручивая регулировочное колесико на минимум, добейтесь затухания сигнала и звука. После чего проверьте работоспособность прибора поднеся его к металлическому предмету. Он должен издать звук и должна загореться лампочка светодиода. Если произошло все именно так, инструмент готов к работе.
Для поиска проводки щуп поворачивают на 180 градусов и включают режим 1. Прикладывают детектор к стенке и медленно проводят вдоль нее. Там где детектор издаст звуковой сигнал находится металл. Как вы понимаете вам хотя бы примерно нужно знать места прохождения проводки, иначе легко можно запутаться в показаниях инструмента. Глубина определения скрытых проводов — до 5см.
Для чего ищут скрытую проводку

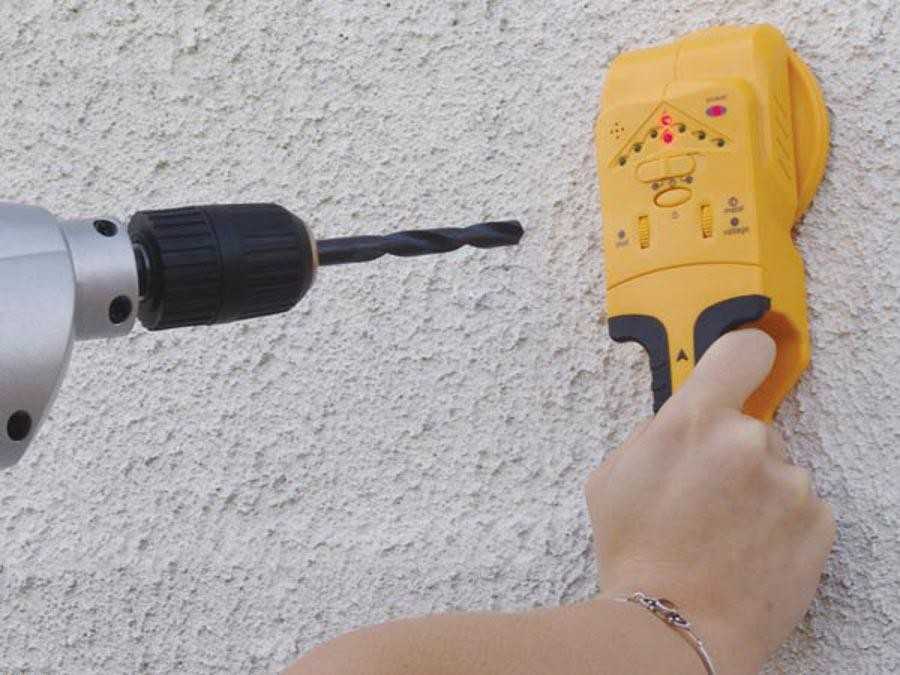

Обычно поиском проводки занимаются, когда необходимо сделать в стене отверстие. Например, при установке новой мебели или развешивании картин. Немного реже замурованные кабеля ищут во время ремонтных работ, когда необходимо перенести розетки или демонтировать стены. Поэтому следует выделить две распространенные причины, требующие поиска провода:
- Простое сверление стены. Для монтажа мебели и предметов интерьера.
- Строительные работы. Перенос розеток и выключателей, демонтаж стен.
Поиск проводки при переносе розетки
Если перед бурением стены не отыскать спрятанные под штукатуркой провода, то есть риск их повреждения. Перебитый в толще бетонной стены кабель сулит неудобства и незапланированные финансовые расходы на ремонт. Место повреждения придется вскрывать. То есть брать в руки инструмент и долбить стену, чтобы добраться до поврежденного участка кабеля.
Универсальный детектор проводки
Сделать универсальный индикатор скрытой проводки своими руками можно при условии наличия определенных навыков обработки радиосхем.
Искатель состоит из двух независимых блоков: искателя скрытых проводов под напряжением и металлоискателя. Это дает возможность обнаружить электропроводку при ее прокладке в стальных гильзах или при отсутствии напряжения в сети. Кроме того, детектор ищет и находит старые провода, арматуру, гвозди и другие металлические предметы, на которые не подается напряжение.
Детектор построен на двух операционных усилителях КР140УД1208. Блок поиска скрытой проводки практически такой же, как и у предыдущего устройства, только без звукового оповещения.
Блок металлоискателя работает следующим образом.
На транзисторе КТ315 собран высокочастотный генератор, который вводится в режим возбуждения с помощью переменного резистора R6. Выходной сигнал генератора выпрямляется диодом КД522 и переводит компаратор, собранный на операционном усилителе КР140УД1208ОУ, в состояние, в котором генератор звукового сигнала, собранный на цифровой микросхеме К561ЛЕ5, находится в дежурном режиме и светодиод гаснет.
Поворачивая переменный резистор R6, режим работы транзистора КТ315 изменяется так, чтобы он находился на пороге генерации. Состояние контролируется с помощью светового индикатора и генератора звуковых сигналов. Они должны выйти из системы. Для обнаружения скрытой проводки необходимо поднести прибор ближе к стене, при приближении антенны (индукторы L1, L2) к металлу происходит изменение магнитного поля, прекращается генерация, запускается компаратор, загорается светодиод. Пьезоизлучатель начинает издавать звуки с частотой 1 кГц.
Сигнализатор E-121 «Дятел»
Один из наиболее экономичных и качественных продуктов. Он поможет не только найти место проводки под штукатуркой, но и в случаи необходимости найти обрыв в цепи. Его основные возможности:
- проверка правильности подключения проводов в однофазном счетчике (без демонтажа пломбы) (фазный 1,2-й; нулевой 3,4-й)
- поиск скрытой проводки
- поиск фазного провода без снятия изоляции с жилы
- поиск обрыва в проводах которые находятся под напряжением
- проверка наличия напряжения в высоковольтной линии 6-10кв с земли
- максимальная глубина обнаружения скрытой проводки — 7см (что с лихвой хватает для большинства проводок)
При поиске проводки сигнализатором Дятел желательно включить какую-нибудь нагрузку (освещение, эл.прибор в розетку), чтобы провода были не просто под напряжением, а через них проходил ток определенной величины.
Детектор имеет 4 кнопки чувствительности обнаружения проводки:
Начинать поиск нужно с нажатия кнопки 4 — у которой самая большая чувствительность. Постепенно переключаясь и дойдя до первой кнопки №1.
Порядок работы детектором Дятел:
- нажимаем и удерживаем кнопку 4. Ведем антенной сигнализатора по стене с одной стороны залегания проводника
- когда Дятел начинает трещать с максимальным звуком — делаем пометку
- ведем антенной по стене с другой стороны проводки. Также замечаем где звук был на максимуме
- провод должен располагаться между этих меток посредине
- переключаемся на кнопку 3 и повторяем ту же операцию, еще больше приближаясь к проводнику
- на чувствительности кнопки №1 расстояние до провода должно быть +- 1см
Электрическое поле от провода находящегося под напряжением может распространяться на несколько метров от его залегания. Это будет сказываться на погрешности поиска.
Если искомого проводника рядом или под рукой нет, детектор перестанет подавать сигналы.
Индикаторная отвертка
Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.
Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.
Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.
Контактная модель
Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.
Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.
Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.
Бесконтактная модель
Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.
Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.
Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.
Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.
Авометр
Авометр (второе название мультиметр) является прибором, объединяющим в себе функционал нескольких устройств, а именно амперметра, омметра и вольтметра.
Найти проводку с помощью мультиметра
Из всего ассортимента таких приборов наиболее часто встречаются в поисках электрической проводки следующие:
- Тестер – мультиметр LA-1014 – способен максимально точно найти расположение проводов, как под напряжением так и обесточенных. Также применяется для определения в каком состоянии находятся компьютерные и телефонные линии, выявляет обрывы и замыкания проводов.
- Тестер GVD-504A, GVD-503 и их аналоги – проводит анализ технического состояния скрытой проводки, находит участки разрыва провода.
Существуем множество устройств, предназначением которых является обнаружение местоположения электропроводки, однако большая часть из них предполагает наличие соответствующих навыков эксплуатации, позволяющих правильно интерпретировать показания прибора.
Прибор для Поиска скрытой проводки
| Прибор предназначен для: – проверки правильности фазировіи бытовых электросчетчиков без снятия пломбы и защитной крышки; – обнаружения скрытой проводки; – обнаружения фазного провода на изолированных и неизолированных токоведущих частях электрических сетей переменного тока без непосредственной связи с этими частями; – проверки исправности предохранителей, плавких, вставок, определения обрывов в проводах, находящихся под напряжением; – выявления оборудование с обрывом заземления или зануления.  Основные области применения – при обслуживании электросчетчиков, электроустановок и электрических сетей. |
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Сигнализатор обеспечивает проверку наличия напряжения в цепях переменного тока номинальным напряжением 0,38 кВ промышленной частоты без электрического контакта с проводником.
2.2 Сигнализатор имеет четыре диапазона чувствительности к
электрическому полю, создаваемому проводником. Сигнализатор издает световой и звуковой сигналы при расположении антенны сигнализатора на расстоянии от проводника в соответствии с таблицей 3.
Таблица 3
Диапазон чувствительности | Расстояние кончика антенны до проводника, находящегося под напряжением, мм |
| «1» | от О до (10±5) |
| «2» | от О до (100±50) |
| «3» | от О до (300±150) |
| «4» | от О до (7001350) |
2.
https://youtube.com/watch?v=KMogr2DP5vA
3 КОМПЛЕКТНОСТЬ
3.1. Комплект поставки указан в таблице 4.
Таблица 4
Наименование | Количество | ||
| Сигнализатор скрытой проводки | 1 шт. | ||
| Паспорт | 1 экз | ||
| Элемент питания 6F22 | 1 шт. |
4 ПРИНЦИП ДЕЙСТВИЯ И КОНСТРУКЦИЯ
4.1 Принцип действия сигнализатора основан на использовании электростатической индукции в переменном электрическом поле, возникающем вокруг токоведущего проводника. При помещении в это поле антенны сигнализатора в ней находится ЭДС. Напряжение ЭДС пропорционально напряжению на токоведущем проводнике и обратно пропорционально квадрату расстояния от него. Из антенны сигнал поступает на делитель напряжения и далее – на электронную схему, которая формирует прерывистые звуковые сигналы, интенсивность кoторых пропорциональна наводимой ЭДС.
5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
5.1 Сигнализатор не предназначен для работы под дождем, а также в среде, в которой есть токопроводящая пыль и агрессивные газы.
5.2 Электрическая изоляция между антенной и частью корпуса сигнализатора до ограничительного ребра (обернутого например, алюминиевой фольгой), выдерживает в течение 1 мин.
6 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
6.1 Перед началом работы открутить винты, снять крышку сигнализатора и установить элемент питания, соблюдая полярность. Установить
крышку на место и закрутить винты.
6.2 Поочередно нажать на каждую кнопку диапазонов чувствительности,
6.3 При проверке правильности фазировки счетчика, определении фазного провода в розетках и кабелях (Рисунок 1) включите диапазон «1» или
«2». Прикоснитесь антенной к исследуемой цепи или крышке клеммной колодки счетчика напротив зоны подключения фазного провода, затем напротив зоны подключения нулевого провода. При этом уровень звукового и яркость светового сигналов должны быть выше в близости к фазному, чем к нулевому
проводу.
Для ускорения поиска проводника и более точной его локализации, нейтрализуйте поле, приложив руку к поверхности вблизи сигнализатора. Если
искомого проводника рядом или под рукой нет, сигнализатор перестанет подавать сигналы.
Как правильно выбрать
Выбирая устройство для поиска скрытой проводки, необходимо понимать, зачем оно вам нужно. Если требуется только найти проводку, можно обойтись недорогими моделями, которые сравнительно неплохо справятся с поставленной задачей. Для поиска трубопроводов либо каркасов нужно более чувствительное оборудование, способное работать в нескольких режимах, или два разных прибора, что обойдется дороже.
Другим важным параметром является глубина, на которую прибор способен просканировать стену. Не стоит приобретать самые дешевые индикаторы: обычно они способны «прощупать» стену не более чем на 20 мм, а штукатурка имеет толщину 40 мм, то есть пользы от такого устройства не будет. Не стоит экономить на глубине сканирования: чем глубже прибор способен распознавать предметы, тем лучше.
Важную роль играет и тип оповещения. Бывает их три:
- звуки;
- световой сигнал;
- отображение информации на экране.
Звуки отличаются тональностью и бывают разной длительности. По ним можно понять, какой предмет найден.
Зачастую прибор оснащается светодиодами, сигнализирующими об обнаружении коммуникаций или скрытой проводки. На дорогом устройстве, зная схему цветов, можно точно определить местоположение предмета и понять, что именно было обнаружено.
Жидкокристаллический экран – наиболее точный и удобный способ идентификации находок. Прибор отображает всю информацию на дисплее. Однако стоит такое приспособление значительно дороже аналогичных моделей без крана. С расшифровкой сигналов не возникнет никаких проблем. Обнаружение металла или кабеля может вдобавок сопровождаться звуками.
Советы по использованию детекторов скрытой проводки
Каким сканером кабеля пользуетесь Вы?
ЭлектростатическимЭлектромагнитным
Здесь несколько полезных советов:
Самый первый совет – перед использованием детектора убедитесь, что батарейка в нем свежая
Если это не так, то точность обнаружения будет крайне низкой и вы можете угодить сверлом прямо в кабель под напряжением или водопроводную трубу.
Если вы пользуетесь генератором для подачи питания в проверяемый кабель, обязательно убедитесь, что он отключен от электросети и на нем нет напряжения! Несоблюдение этого совета может привести к поражению током.
При обнаружении отклика от прибора (неважно, звуковой или световой индикатор он использует) не торопитесь с выводами. Особенно, если это прибор активного типа, металлодетектор
Обстоятельно исследуйте трассу, зарисуйте ее расположение на бумаге или отметьте карандашом на стене. Только после анализа всех данных решайте, где может быть труба или арматура, а где проводка. Также учитывайте входы коммуникаций в известном месте, чтобы отслеживать их трассу дальше.
Имейте в виду, что детектор проводки простого типа (пассивный) в режиме питания от электросети покажет расположение только фазного провода. Нейтраль или защитную землю он не обнаружит, если они идут отдельно от фазных проводов.
Поиск проводки
В зависимости от типа детектора, технология и порядок работы могут отличаться. По этому обязательно прочитайте инструкцию. И это не формальное предложение, инструкцию действительно стоит прочитать. Особенно, если вы пользуетесь не индикаторной отверткой, а серьезной техникой, которую необходимо откалибровать перед работой.
Калибровка
Прибор начинает калибровку сразу же после нажатия клавиши включения, поэтому лучше перед этим разместить его на рабочей поверхности в предполагаемом месте расположения проводки. Тогда детектор точнее определит степень индукции, что непосредственно повлияет на достоверность измерений. Отрицательно на результате калибровки сказывается плотность и влажность материала. У некоторых приборов, эта процедура отличается, по этому в каждом конкретном случае изучайте свою инструкцию.
После того, как прибор откалиброван, можно приступить к поиску. Начинайте водить им по стене. В момент определения провода индикатор издаст соответствующий сигнал (звуковой или световой — зависит от модели) или сообщение об этом появится на дисплее. Для размещения в рабочем положении, большинство устройств нужно приложить задней стороной панели к стене, этот момент должен быть указан в инструкции.
Процесс использования индикаторной отвертки (разумеется с функцией детектора скрытой проводки) подробно описан в видео сверху. Рекомендуем посмотреть. Ну а ниже коротенький обзор и использование «Дятла».
Назначение детекторов скрытой проводки
Проведение ремонтных работ в помещениях, которые строились давно, и никаких сопроводительных документов к помещению уже не осталось, в частности схемы электропроводки, значительно осложнены.
Ведь при надобности сверления стен существует возможность попадания в проводку.
А это и опасно для жизни, особенно если проводка не обесточена, можно и повредить инструмент или сам провод, что еще хуже, поскольку тянуть проводку придется по новой.
В общем, без знания точного месторасположения проводки делать что-либо со стенами здания – себе дороже.
На помощь могут прийти специальные приборы – детекторы скрытой проводки, они же индикаторы, которые являются одним из главных инструментов электрика.
Основной задачей такого приспособления является обнаружения проводов, скрытых от глаз, чтобы в дальнейшем избежать попадания в нее и повреждения.
Сами приборы довольно компактны и являются переносными. Для определения спрятанного провода достаточно провести прибором по стене, в месте, где уложена проводка – он просигнализирует. Все просто и удобно.
Помимо основной функции некоторые модели детекторов могут выполнять ряд дополнительных, способных существенно облегчить жизнь.
Полезным этот прибор будет в первую очередь электрикам, ведь им часто приходиться проводить ремонтные работы с проводкой в зданиях. Также он пригодится тем, кто занимается монтажом чего-либо на стены в помещениях.
Популярное у читателей: Замена электрики в однокомнатной и двухкомнатной квартире.
Особенности и характеристики

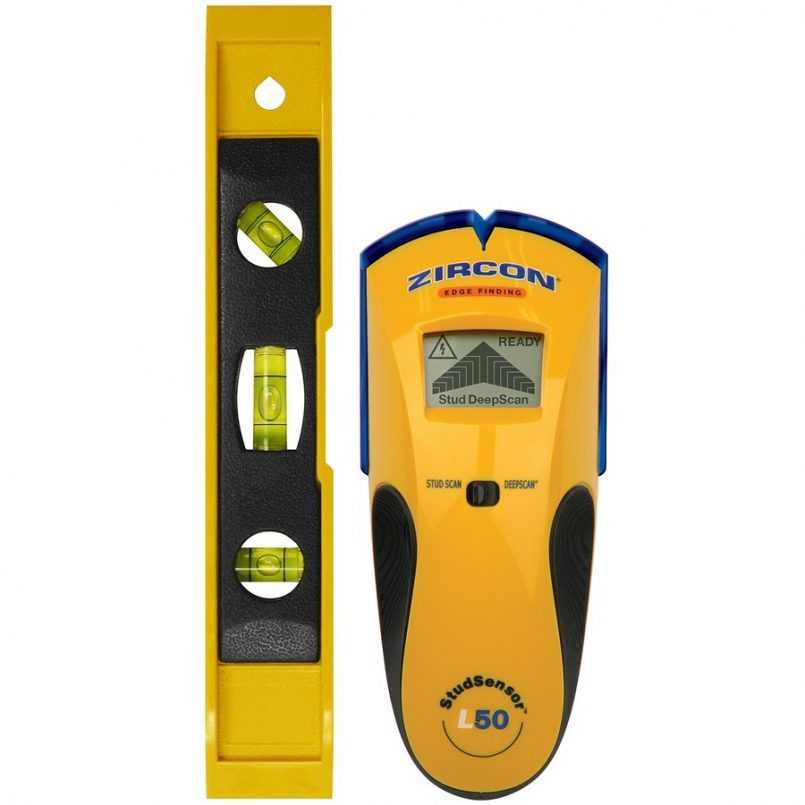

Прежде всего, приборы отличаются принципом работы. Электростатические устройства способны найти провода, если в тех есть напряжение. При обрыве линии они становятся малоэффективными или не работают.
Электромагнитные виды способны обнаружить электромагнитное поле предмета, в частности электрокабеля. У индуктивных приборов способ обнаружения идентичен тому, который применяется металлоискателем. Детектор сам создает электромагнитное поле, поэтому способен обнаружить и неисправную проводку.
Комбинированные – такие устройства используют сразу несколько способов обнаружения, что делает их наиболее эффективными. К таким многофункциональными устройствам можно отнести «Дятел». Сигнализатор сделан в черном пластиковом корпусе, масса составляет около 250 г. В верхней части корпуса предусмотрена антенна.
Сигнализатор «Дятел» работает от батарейки на 9 В, которую вставляют сзади, выкрутив винт. На передней панели находится 4 кнопки, отвечающие за диапазон чувствительности. Единица – самая слабая чувствительность ( радиус до 1 см), четверка – самая сильная (50 и более см). В процессе работы сигнализатор «Дятел» издает характерные звуки и мигает лампочкой.
