Особенности монтажа и подключения уличных фонарей

Подготовительные работы перед монтажом уличного освещения

Монтаж уличного освещения – это процесс установки осветительных приборов на уличных территориях с целью обеспечения безопасности людей и повышения комфорта и удобства передвижения. Для выполнения этой задачи необходимо провести ряд подготовительных работ.

Одним из первых этапов подготовки к монтажу уличного освещения является разработка проекта. Данный проект разрабатывается специалистами в области электроосвещения, архитекторами и городскими планировщиками. В нем определяется не только расположение светильников и их характеристики, но и учитываются особенности местности, архитектурные особенности окружающих зданий, а также требования к освещению в соответствии с действующими нормами и стандартами.

После разработки проекта осуществляется закупка необходимого оборудования и материалов. Это может включать в себя светильники, опоры, кабели, реле, автоматические выключатели и другое электрооборудование. Также необходимо закупить инструменты и приспособления для монтажа и подключения осветительного оборудования.

Кроме того, перед началом монтажных работ необходимо провести инженерно-геодезическое обследование участка, на котором будет осуществляться установка уличного освещения. Это позволяет определить границы и конфигурацию участка, а также выявить возможные препятствия или особенности, которые могут повлиять на выбор места установки светильников.

Важным этапом подготовки к монтажу уличного освещения является монтажные подготовительные работы, которые включают:

• очистку и уборку территории от мусора и растительности;
• подготовку основания для установки светильников (заливку фундамента или установку опор);
• прокладку кабелей и подготовку их к подключению;
• монтаж системы крепления светильников и другого оборудования.

Проведение подготовительных работ перед монтажом уличного освещения позволяет разработать эффективный и безопасный проект освещения, обеспечивает правильную установку осветительного оборудования и создает условия для его надежной эксплуатации.

Замена уличных светильников

Требуется замена уличных светильников на светодиодные – вызывайте электрика через наш портал. Мастер проведет демонтаж старых конструкций, монтаж нового освещения, подключение к сети. Подскажет, свет какой мощности установить рациональней.

Lider uslug автоматически выдаст список исполнителей, проживающих рядом с вами. Действует система рейтинга, в котором учитывается соответствие основным требованиям – профессионализм, пунктуальность, расценки, количество повторных обращений.

Замена фонарей уличного освещения – востребованная услуга в Москве, области. Среди наших клиентов – владельцы загородных домов, садовых участков, автомастерских, придорожных кафе.

Изучаем типы наружного освещения

При проработке уличной подсветки учитывайте не только нюансы монтажа и личные вкусы. Осветительные приборы подбираются исходя из их назначения.

Выделяют 4 типа освещения дачного участка.

Функциональное

Предназначено для комфортного передвижения по участку в темное время суток, но при этом оно не должно слепить хозяев и гостей. Самый интенсивный свет лучше задействовать у фасада, на крыльце и при въезде в дом.

Что можно подсвечивать:

1. Двери, вход на веранду или террасу. Подойдут яркие лампы с мягким светом в виде настенных светильников или бра.

2. Калитка и ворота. Фонарные столбы высотой до 4 метров помогают осветить большую территорию и могут захватывать прилегающие элементы, например, дорожки. Лампы нужно установить таким образом, чтобы яркий свет не слепил людей, находящихся в доме.

3. Гараж. Оптимально использовать датчики движения: подъехав на автомобиле к гаражу, вы не тратите время на включение света. Приборы размещают по бокам, чтобы обозначить границы въезда, и над воротами.

4. Дорожки и тропинки. Лампы устанавливают на опорных столбиках высотой обычно до 140 см — их мощность зависит от ширины дорожки и на каком расстоянии друг от друга они будут стоять. Используют газоразрядные источники, чтобы проецировать рассеянный свет и «обволакивать» окружающую территорию.

   Можно настроить автоматическое включение, тогда светильники будут зажигаться вместе с другими элементами освещения. Другой способ — релейный, т.е. включаются с наступлением темноты.

5. Хозяйственные строения. Чтобы комфортно заниматься делами с приходом сумерек, размещают прожекторы заливающего света — они мощные и имеют широкий угол рассеивания. Лучше установить их на крышу постройки или столбы.

6. Зона отдыха. В патио или беседке по центру потолка можно разместить матовый плафон, который будет излучать мягкий свет.

Охранное

Основные места для установки — ворота гаража, у дверей дома и въезда во двор. Если купить датчики движения, то фонари будут автоматически включаться, как только кто-нибудь появится в зоне их действия. Отпугнуть злоумышленников можно еще одним способом: если встроить реле в приборы освещения, то они будут зажигаться периодически независимо от присутствия людей. Это обеспечит безопасность дома на время вашего отъезда.

Датчики движения можно использовать во всех местах, где не хочется включать освещение вручную

Освещение двора частного дома можно дополнить камерами видеонаблюдения и получать четкое изображение того, что происходит снаружи.

Освещение двора частного дома

Декоративное

Главная цель — эстетичный вид, которого добиваются за счет подсветки отдельных объектов у дома или на территории.

Выделим несколько видов освещения:

1. Садовое. Можно создавать акценты — подсветить клумбу, бассейн, скульптуру или декоративный уголок. Для этого идеально подходят фонари-столбики или небольшие светильники. Через пульт управления можно включать разные элементы подсветки, задавая разное «настроение» и освещение участку.

2. Архитектурное. Фонари размещают точечно для подсветки небольших зон или, напротив, охвата крупной площади. Устанавливают на фасаде дома, гаража или строений, иногда — по бокам.

3. Праздничное. Определенное мероприятие или праздник служит поводом по-новому украсить участок. Самая яркая и распространенная иллюминация — новогодняя. Задействовать можно не весь дом: подсветить лишь ворота, калитку, зону отдыха или фасад дома.

Маркировочное

Данный тип освещения — комбинация декоративного и функционального. Помогает осветить ландшафтные детали и одновременно гарантирует безопасность. Подсветка ступенек, лестниц, лавочек и тропинок, а также границ беседки или детской площадки не такая интенсивная, зато добавляет эстетичности общему виду участка.

Светильники можно проектировать в незаметных местах, например, среди растительностиМаркировочное освещение помогает осветить ландшафтные детали и одновременно гарантирует безопасность

Стоит использовать герметичные осветительные приборы, с защитой от пыли и влаги, что особенно актуально для проживающих в наших климатических зонах. Для лестниц и ступенек покупают модели из ударопрочных материалов — их можно без опасений эксплуатировать круглый год.

Герметичные осветительные приборы, с защитой от пыли и влаги для лестниц и ступенек из ударопрочных материалов

Все этапы монтажа уличного освещения.

Не будем утомлять вас морем текста

Поговорим лишь про самое важное и сопроводим каждое действие по сборке фотографиями. Так, инструкция будет более наглядной и понятной

Прокладка подземных коммуникаций

Прежде чем браться за копку траншей, вам необходимо составить план вашего участка, желательно в четком масштабе, и разметить места расположения светильников и оптимальное положении трасс до них.

Установка уличных светильников

Естественно, ни о каком креплении светильников прямо на грунт не может быть и речи, кроме, разве что, самых компактных вариантов, которые можно просто воткнуть в грунт. Даже для невысоких изделий требуется прочное и надежное основание.

Смонтированный столб освещения с закладной в разрезе

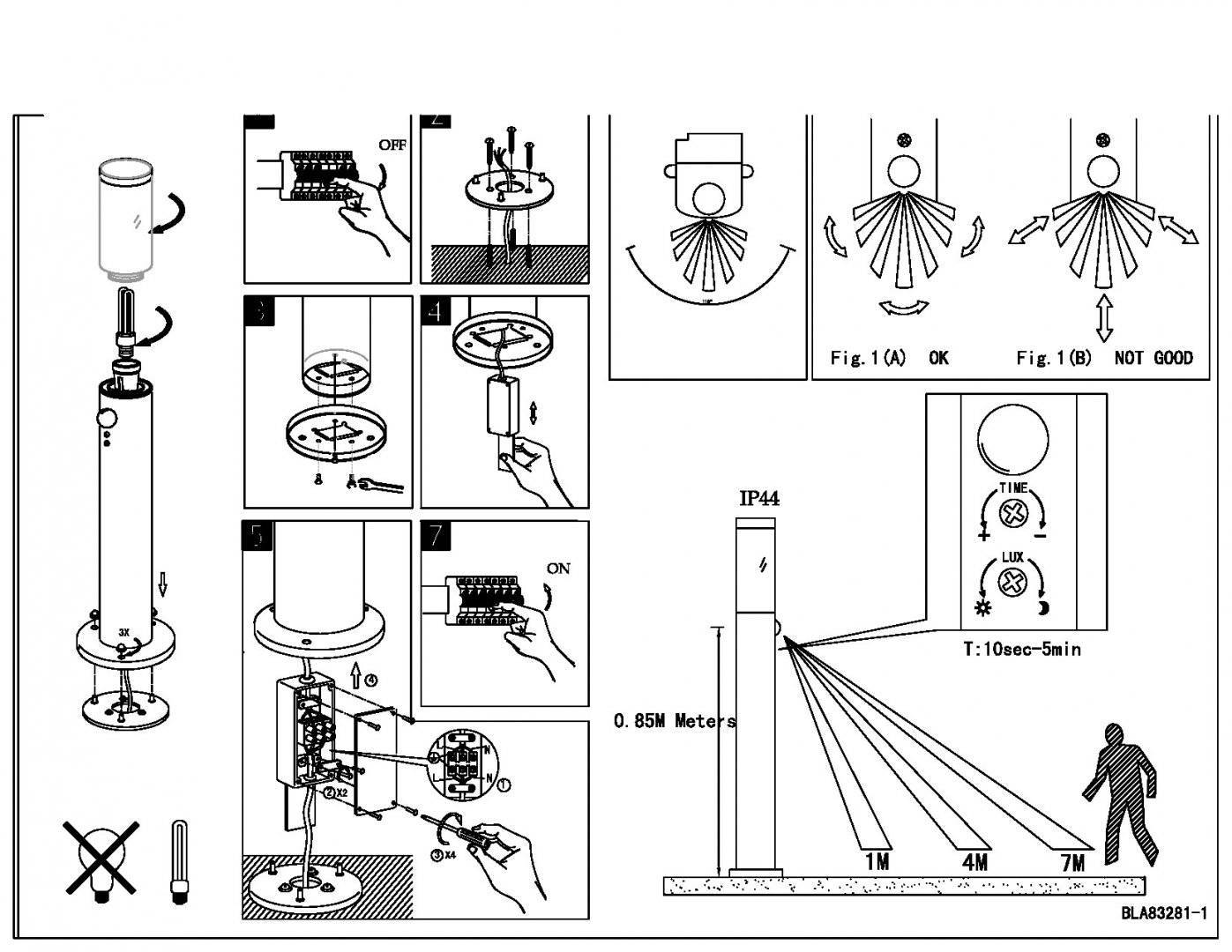

Кстати, существуют светильники, оснащенные специальной нижней тумбой, которая погружается в грунт. Для таких вариантов делать закладные нет никакой необходимости.

Их установка происходит следующим образом:

Существует еще один способ создания прочного основания для фонарных столбов, и мы его обязаны упомянуть.

Такое основание будет намного прочнее рассмотренного нами первым в этой главе, и при этом наружу будут выведены крепежные шпильки, что очень удобно. Но вернемся к нашему первому фундаменту, чтобы разобрать, что нужно делать с ним дальше.

Аналогичным образом устанавливаются все светильники и розетки на вашем участке, после чего можно перейти к самому интересному – их подключению.

Последний этап – подключение

Итак, чтобы своими руками подключить уличное освещение, нужно понять и запомнить представленную на рисунке выше схему. Как мы уже говорили, она включает в себя фотореле и пускатель.

Следующая задача – установить наше фотореле:

Специфика монтажа уличного освещения

Монтаж уличного освещения представляет собой комплексную процедуру, которая включает в себя несколько этапов, каждый из которых имеет свои особенности и требует соответствующей квалификации специалистов.

Основной задачей монтажа уличного освещения является создание оптимальных условий освещения на улицах, дорогах и прочих общественных местах. Это позволяет улучшить видимость в темное время суток, повысить безопасность и комфортность пребывания людей на улице.

На первом этапе монтажа проводится планировка освещения, которая включает выбор оптимального места размещения светильников, определение необходимой их мощности и типа. Это зависит от площади освещаемого участка, его функционального назначения и других факторов.

Следующим этапом является подготовка места для монтажа. Для этого проводится прокладка кабелей, монтаж опор или других конструкций, на которых будут размещены светильники. Кроме того, происходит подключение к сети электроснабжения и установка необходимого оборудования.

После этого проводится сборка и установка светильников, включая их крепление к опорам или другим конструкциям

Важно соблюдать все требования и нормы безопасности при монтаже, чтобы исключить возможность падения или повреждения светильников

После завершения монтажа проводится проверка работоспособности освещения и его соответствия установленным требованиям. Выполняется настройка и испытание светильников, а также проводится проверка целостности и надежности всех проводов и соединений.

В конце монтажа уличного освещения происходит документирование выполненных работ и сдача объекта в эксплуатацию. В некоторых случаях также может потребоваться обучение персонала, ответственного за обслуживание и эксплуатацию уличного освещения.

Рекомендации по управлению освещения

Важным моментом является выбор схемы управления и подключения уличного освещения. Проще всего сделать так, чтобы светильники управлялись вручную – включение и выключение от оператора. Но современная бытовая электротехника позволяет даже мастеру средней квалификации создавать схемы автоматического управления осветительными приборами или создавать динамические спецэффекты.

Все светильники надо объединить в группы по функциональному назначению. Например, часть приборов должны отключаться автоматически с первыми лучами солнца. Они подключаются через фотореле. Другие должны светить несколько дольше, они подключаются через другое реле освещенности с иным уровнем срабатывания. Третья группа светильников должна управляться только вручную. Их подключают через обычный выключатель. Все это надо продумать еще на этапе проектирования, до закупки комплектующих и начала монтажа.

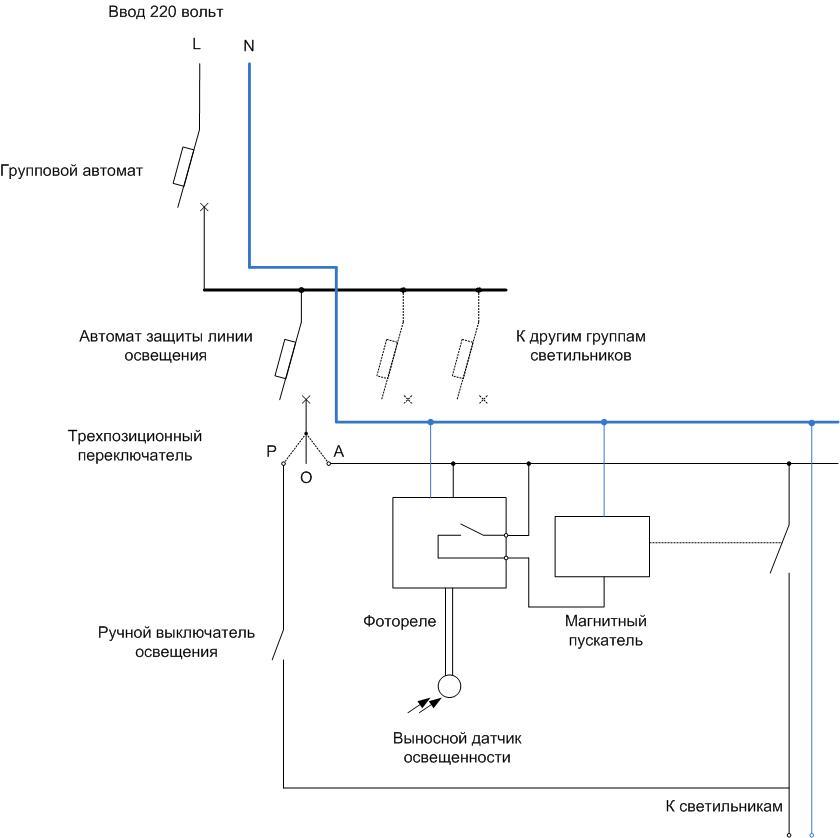

На каждую группу светильников должна быть собрана своя схема управления:

1. Групповой автомат и автомат защиты линии освещения должны быть обязательно. Помимо защитной функции, они служат коммутационными аппаратами, позволяющими отключить весь щит или одну линию для проведения ремонта или других работ.
2. Трехпозиционный переключатель. Им выбирают вид управления – ручной или автоматический, плюс есть положение «Отключено». Если ручной режим не нужен, или отсутствует схема автоматики, можно не ставить. Но на перспективу можно смонтировать.
3. Ручной выключатель освещения. Позволяет управлять светильниками в ручном режиме. Пригодится и на время ремонта в случае выхода из строя схемы автоматики.
4. Фотореле. Включает освещение в сумерках, выключает на рассвете. Дает значительную экономию электроэнергии.
5. Магнитный пускатель. Нужен для увеличения нагрузочной способности фотореле. Если мощность контактов реле освещенности достаточна для коммутации осветительной нагрузки, можно не ставить.

Как выбрать подходящий тип уличного освещения для монтажа

Монтаж уличного освещения – это сложный и ответственный процесс, который требует правильного выбора типа освещения. Правильная выборка подходящего типа освещения является ключевым моментом для обеспечения эффективной и безопасной работы уличных светильников.

При выборе типа уличного освещения следует учитывать ряд факторов:

Тип местности. В зависимости от типа местности, например, городские улицы, парки, пешеходные зоны или автодороги, необходимо выбрать соответствующий тип освещения. Например, на дорогах обычно используются светодиодные фонари, которые обеспечивают яркое и равномерное освещение на всей протяженности дороги. В парках и на пешеходных зонах часто используются декоративные светильники, которые создают атмосферу и придает уникальность каждому месту.
Функциональные требования

Важно определиться, для каких целей будет использоваться освещение. Например, если освещение предназначено для обеспечения безопасности на дорогах или в общественных местах, то необходимо выбрать светильники с высокой уровнем освещенности и дальностью действия.
Энергоэффективность

Современные светодиодные светильники обладают высокой энергоэффективностью и долгим сроком службы
При выборе уличного освещения следует обратить внимание на класс энергоэффективности светильника и его мощность, чтобы снизить затраты на электроэнергию и обеспечить длительный срок службы.
Дизайн. Уличное освещение должно гармонично вписываться в общую архитектурную концепцию местности
Поэтому стоит выбрать светильники, которые эстетически сочетаются с окружающей средой.

Важно учесть не только эти факторы, но и сделать правильные расчеты, чтобы определить необходимое количество светильников, их расположение и высоту установки. Необходимо также учитывать нормативные требования и стандарты в области уличного освещения

Итак, выбор подходящего типа уличного освещения для монтажа должен быть основан на комплексном анализе и учете местных условий, целей освещения и требований к энергоэффективности. Это позволит создать эффективную и безопасную систему освещения, соответствующую требованиям и ожиданиям пользователей.

Подключение системы уличного освещения к питанию

Прежде чем запитать нашу систему необходимо проверить все еще раз, это обеспечит безопасность

Проверьте наличие заземления на столбах, это очень важно, далее обследуйте всю систему на целостность изоляции и все ли подключено правильно. Только проверив все еще раз можно подключать систему к кабелю питания. Как уже говорилось выше, можно просто подключить все к одному выключателю, или через автомат управления, но это тема другой статьи

Это самая простая технология подключения уличного освещения своими руками. И напоследок несколько советов от специалистов:

Как уже говорилось выше, можно просто подключить все к одному выключателю, или через автомат управления, но это тема другой статьи. Это самая простая технология подключения уличного освещения своими руками. И напоследок несколько советов от специалистов:

• Всегда выбирайте товары известных производителей, хорошо себя зарекомендовавших. Это не говорит о том, что надо брать самые дорогие, комплектующие и материалы, на рынке присутствует множество компаний в бюджетном сегменте, но с отличным качеством продукции.
• Лучше купите стабилизатор и качественно изолируйте все проблемные места, тогда система прослужит Вам долгие годы без риска возгорания и постоянных ремонтов.
• Лампы покупайте специально предназначенные для уличной эксплуатации со специальной защитой от экстремальных погодных условий и перепадов температур. Они дороже, но окупятся, так как прослужат намного дольше обычных.
• При покупке фонарей и светильников выбирайте модели с защитным покрытием от коррозии.

Подводя итоги, можно с уверенностью сказать, что подключить систему уличного освещения своими руками вполне реально. Конечно не сверхсложную, но для небольшой территории Ваших умений и знаний достаточно. Изучите хорошо все доступные материалы, подготовьте план, выберите светильники, разбейте все на этапы и будьте внимательны к деталям!

Концепция уличного освещения: основные требования

Нельзя подходить к устройству уличного освещения с базовыми принципами внутреннего. Отличий достаточно много, хотя слишком экономные дачники, которые считают собственное мнение выше профессиональных навыков мастеров, в этом не уверены. Люди готовы устанавливать обычные выключатели, патроны и лампочки на улице, в условиях прямого и постоянного воздействия атмосферной среды. Действительно, проще и дешевле найти в сарае старое б/у электротехническое оборудование, но будет ли оно работать качественно и безопасно – совсем другой вопрос!

В первую очередь, пока еще не касаясь выбора дорогостоящих аксессуаров и комплектующих, а также известных производителей с гарантией на изделия в 2-5 лет, необходимо уточнить условия использования. А они бывают крайне неблагоприятными:

• Повышенная влажность. Дождь и снег, выпадение росы на поверхность осветительных приборов и соединений, основные узлы. Все это чревато не только ускорением окисления и коррозией, но также короткими замыканиями, которые приводят к сбоям и создают опасные ситуации;
• Обычный и ураганный ветер с сильными порывами, град – повышение механических воздействие и разнообразных нагрузок на лампы, плафоны, корпус осветительного оборудования, что может привести не только к поломке, но и разрушению, падению электроборудования и аксессуаров;
• Солнечное облучение, которое может влиять на недорогие пластмассовые детали, особенно при перепадах температур в конце зимы и начале весны – охлаждение ночными морозами и перегрев дневным солнцем. В результате, дешевые материалы трескаются, крошатся!

Монтаж уличного освещения должен предполагать качественную антивандальную защиту, прямой доступ к основным узлам и даже лампам для возможности их быстрой замены. Но кроме объединения всех качеств по выше заявленным требованиям, каждый отдельный прибор должен, в первую очередь, вписываться в ландшафтный дизайн, корректно освещать территорию!

Планирование

Прежде чем приступать к работе по организации уличного освещения, необходимо составить детальный план. Выполнить планировочные мероприятия можно одним из трех способов, который покажется наиболее удобным:

1. Снять несколько копий с техпаспорта. Сделать это можно при помощи принтера. На полученных копиях разместить планируемые объекты. Составить чертеж, изображающий схему осветительной системы.
2. В случае отсутствия техпаспорта, изобразить план на чертежном листе. Для этого создать ситуационную схему. Такая бумага удобна наличием клеток, поэтому с масштабированием участка проблем возникнуть не должно. Рекомендуется придерживаться масштаба 1 к 100, что соответствует одному сантиметру на каждый метр земли.
3. План можно нарисовать с помощью компьютерной программы. Подойдет любое приложение для организации ландшафтного дизайна. Также можно выбрать специальную программу для расчетов по светотехнике.

Основная цель планирования — определиться с местонахождением элементов системы. В плане должна быть изображена схема электрической цепи со всеми лампочками, датчиками, переключателями, проводкой. Также следует учесть расходы на закупку материалов и инструментов. План необязательно должен содержать абсолютно точные — вплоть до миллиметра — расчеты. Главное — понятная концепция, дающая четкое представление о том, что и как нужно делать.

Также план должен содержать перечень работ, которые следует выполнить:

1. Подсчет расхода материалов.
2. Выбор осветительных приборов и метода их установки.
3. Определение способа прокладки электропроводки.
4. Подготовка рабочего пространства.
5. Укладка проводов.
6. Установка опорных конструкций.
7. Подключение освещения улицы.
8. Монтаж контролирующих и регулирующих приборов.

Прокладка кабелей

Еще на этапе составления плана нужно выбрать метод прокладки кабелей. От электрического щита провода тянут одним из трех способов:

1. Подземный кабель. Данный вариант используется чаще всего, так как в этом случае провода будут незаметны и не испортят внешнего вида участка. Подземный способ прокладки кабеля наиболее безопасен, так как никто его не повредит неосторожным движением.
2. Воздушный кабель. Самый доступный в финансовом отношении способ, а также удобный с точки зрения небольших трудозатрат. Однако используется лишь при отсутствии возможности подземной закладки кабеля, ввиду очевидных недостатков его открытого расположения. Провода стараются спрятать под кровлей или подвешивают на опорах (столбах). Чтобы уменьшить количество опор, пользуются облегченными тросами с оболочкой из пластика или оцинковки.
3. Наземный кабель. Применяется как временный вариант. Наземная проводка используется, к примеру, для организации освещения уличной новогодней елки. Кабели просто раскладывают по земле.

Расчет электропроводки

На данном этапе устанавливается количество светильников, их тип, мощность, длина и сечение проводов, мощность переключателей-автоматов, а также устройств защитного отключения

Принимая во внимание тот факт, что светильники маркируются в ваттах, а электросчетчики и предохранители в амперах, для выбора подходящих автоматов придется выполнить пересчет этих параметров. Для расчетов электрической проводки используется несложная формула

Создание электротехнической схемы

Для наглядности можно привести такой пример. На участке перед домом нужно организовать освещение крыльца и территории возле калитки. Прокладывают две линии проводки. На первой светильник и переключатель отмечаются как «Л1» и «В1». На второй линии (идет от ворот) светильник («Л2») соединяют с выключателем («В2») возле входной двери. Также на второй линии проводки возле калитки располагают датчик движения («Д»).

Электротехническое оборудование наружного освещения должно соответствовать всем требованиям безопасности. При организации проводки следует учитывать такие обстоятельства:

1. Прокладка кабелей под землей осуществляется на определенной глубине — не ближе чем в 70 см от поверхности. Кабель должен находиться не слишком близко от здания — минимум в 60 см. Если рядом трубопровод, дистанция между ним и кабелем не должна быть менее 50 см. Расстояние между параллельно проложенными кабелями — от 30 см.
2. Воздушную проводку располагают, по крайней мере, в трех метрах от уровня земли.
3. Светильники следует установить так, чтобы они не ослепляли соседей.
4. Современным требованиям отвечают только медные провода.
5. Кабели, проложенные в стенах, нужно размещать в гофрированных каналах из негорючего пластика.
6. Выключатели располагают в сухих местах, не подверженных прямому попаданию воды.
7. Все светильники следует заземлить.
