Как подключить люстру с пультом

Для выполнения работ по подключению необходимо иметь:

мультиметр
пробник
изоляционную ленту
нож, кусачки, плоскогубцы с изолированными ручками

Схема подключения довольно проста. Новую люстру, обычно устанавливают взамен старого светильника. Светодиодную люстру, с возможностью дистанционного управления, можно будет подключить в том случае, если в месте подключения выходят три провода. Если в стене установлен выключатель, у которого две клавиши, то три провода будут обязательно. В квартирах, которые построены по новым проектам, может быть выведено четыре провода, один из которых будет заземляющим.

Его необходимо определить, а сделать это легче всего с помощью мультиметра. Обязательно отключают автомат в квартирном щитке. Один щуп прибора подключают к заземлению, в роли которого может выступить металлический радиатор отопления или металлический ящик квартирного щитка в подъезде. Второй щуп поочередно подносят к очищенным проводам на потолке. Тот провод, который покажет сопротивление и будет заземляющим.

Далее, с помощью пробника или индикатора определяют «ноль» и «фазы» на проводах и маркируют их, так как дальнейшая работа будет проводиться при отключенном электропитании и определить их даже пробником не получится.

Если на потолке остался крючок от старой люстры, его удаляют, он не понадобиться. В комплекты светодиодных, всегда входят кронштейны для крепления к потолку, вот их и следует устанавливать

Уделите этому особое внимание, чтобы однажды она не свалилась с потолка

Для управления режимами работы светодиодных светильников, они могут комплектоваться дистанционными, а к некоторым моделям придаются еще и стационарные пульты управления. Схемы их подключения несколько отличаются. Стационарный пульт устанавливается на место выключателя в стене. С его помощью, кроме управления освещением, можно искать потерявшийся пульт управления.

Устанавливая стационарный пульт управления, снова напоминаем о необходимости отключения электропитания, снимают выключатель и отсоединяют провода от него. Следующим шагом будет соединение на потолке общего провода с любым фазным проводом. При включении питания на соединенных проводах будет питающее напряжение. Эти провода подключают к входным клеммам на пульте. Третий проводник должен быть подключен к выходной клемме.

Выполнением команд, поступающих с пульта, занимается контроллер, который должен быть подключен к люстре. Порядок его подключения и схема, имеются на тыльной стороне коробки контроллера. Контроллер обычно крепится в корпусе люстры под потолком. Клеммы с маркировками N и L подключают провода, которые были сдвоены под потолком. Третий проводник ждет своего подключения к клемме «выход». Если имеется четвертый, заземляющий провод, его соединяют с желтым проводом светильника.

Перед первым включением, еще раз внимательно проверяют все подключения и соединения, и только потом вставляют питание в дистанционный пульт и делают пробное включение.

Несколько советов по приобретению потолочного светильника

Для того чтобы светодиодная люстра долгое время радовала бесперебойной работой, при ее выборе стоит обратить внимание на некоторые нюансы:

Для начала необходимо осмотреть упаковку. Уважающая себя фирма-производитель не будет укладывать изделие в безликую серую коробку – она должна быть добротной и плотной. На ней должны быть указаны реквизиты, ссылка на сайт, контактные телефоны.
В обязательном порядке необходимо проверить два основных документа – сертификаты соответствия и качества. И если второй может быть составлен по нормам страны-производителя, то второй должен быть обязательно с отметкой России.
Следует проверить правильность заполнения гарантийного талона. В нем проставляются отметки о дате продажи, печать и подпись продавца.
Кассовый чек необходимо сохранить – без него о ремонте по гарантии можно забыть.

Закрепление осветителя

Перед монтажом нужно обесточить помещение

Привычные светильники оснащены крюками. Современные варианты укомплектовываются монтажной планкой. Множество проводов и пластиковых коробок может вызвать растерянность. Чтобы понять, с какой стороны подходить к люстре, нужно разобраться в её конструктивных особенностях.

Встрёпываемые точечные светильники просты в установке. Диаметр корпуса осветителя определяет размер отверстия (обычно 68 мм). Наружная юбка немного шире, чтобы зафиксировать прибор снаружи. Внутри эту задачу выполняют специальные пружины. Средний шаг 1 м.

Расположение люстры на потолке включено в дизайнерский проект или выбирается самостоятельно. Корпусом нового электроприбора можно закрыть старую дыру, в том числе.

Перфорированная планка закрепляется под потолком.
Перед тем как подключить светодиодную люстру, отключается питание на щитке. Электромонтаж проводки можно осуществлять только в обесточенной системе.
Разобраться в жилах легко по цветовой маркировке изоляции: жёлто-зелёный — заземление, голубой — нейтраль, остальные цвета — фаза. Если по какой-то причине это сделать невозможно, на помощь придёт тестер. От старого двойного выключателя может приходить лишний фазный провод, который отстраняется и изолируется. Коммуникатор заменяется на одноклавишный или сенсорный. Контроллер с приёмником расположен в верхней чаше люстры. Для светодиодных источников питание должно заходить через понижающий электронный или индукционный трансформатор. Подводящие провода заходят в клеммник согласно обозначениям: L — фаза, N — ноль, PE — защитное заземление.
На блоке люстры с пультом управления подключение разводки по группам осветителей представлено на схеме. Если таковой нет, нужно найти её в инструкции производителя. При желании распределение можно изменить, переделать под себя.
Собираются все декоративные элементы, устанавливаются лампы, фиксируется абажур.

Проверка проводки

Перед началом подключения люстры с пультом к выключателю без пульта непосредственно, необходимо убедиться в правильности проводки.

Шаг 1: Выключите электрическое питание в помещении, где будете проводить работы.

Шаг 2: Снимите крышку плафона и проверьте наличие трех проводов: фазы (синяя или черная), нуля (желтая или зеленая) и заземления (зеленая или обнаженная).

Шаг 3: Визуально проверьте состояние проводов: нет ли повреждений, обрывов или коррозии.

Шаг 4: С помощью тестера или фазометра проверьте наличие напряжения на каждом проводе. Убедитесь, что напряжение соответствует ожидаемым значениям (220-240 В).

Шаг 5: Если проводка в порядке и отсутствуют повреждения, можно переходить к подключению люстры к выключателю без пульта.

Как собрать люстру с СДУ

Устанавливаться платы управления могут в любые светильники: от антикварных до самых современных, со светодиодами и галогенными лампами. Достоинства современной аппаратуры в наличии дополнительных плат, осуществляющих различные световые эффекты, и мест для их установки.

Внутри корпуса находятся:

контроллер ДУ с антенной;
провода питания ламп и подключения сети;
клемма, к которой подсоединен заземляющий проводник;
платы дополнительных спецэффектов.

Дополнительные возможности системы ДУ

Кроме обычного управления светом, такие системы обладают дополнительными возможностями. Незадействованные каналы управления подключаются к другим электроприборам. Это могут быть бра, электропривод штор или потолочный вентилятор.

Более сложные устройства способны дополнительно к обычным функциям:

включать свет по таймеру;
менять яркость и цвет светодиодных ламп;
служить в качестве светомузыкальной установки.

Кроме обычных устройств на радиоуправлении, есть конструкции, управление которыми осуществляется хлопком или другим громким звуком.

Как подключить люстру с пультом управления

Сборка люстры с пультом управления производится на полу, после чего она крепится на потолок. «Висюльки» к люстре цепляются после окончания работ. Методы крепления таких приборов не отличаются от обычных, но подключение люстры с пультом имеет свои особенности.

Установка выключателя

При отсутствии в комплекте стационарного пульта управления настенный выключатель демонтируется или отключает устройство полностью.

Стационарный пульт устанавливается вместо обычного выключателя и работает, независимо от переносного устройства. Кроме управления светом, стационарный пульт поможет найти мобильный – при нажатии кнопки на настенном устройстве переносное издаёт звуковой сигнал.

Поиск на потолке нулевого и фазного проводов

Согласно ПУЭ, стационарный выключатель должен разрывать фазный провод, но это не всегда так. Поэтому поиск нулевого и фазного провода на потолке начинается с проверки правильности фазировки на выключателе:

включить выключатель, лампа при этом должна гореть;
открыть защитную крышку;
проверить индикаторной отвёрткой наличие фазы на клеммах.

Если индикатор показывает фазу, то подключение выполнено правильно. Если фаза отсутствует, то она появится на одной из клемм при отключенном состоянии устройства. В этом случае подключение выполнено неверно, и его необходимо изменить.

После проверки подключения на выключателе производится поиск ноля и фазы на потолке:

Отключить питание;
Снять люстру и зачистить концы проводов. Развести их в стороны;
Если выключатель многоклавишный, то оставить один отходящий провод. Остальные отключить и заизолировать;
Подать питание и включить выключатель;
Индикаторной отвёрткой найти на потолке фазный провод. Отогнуть его в сторону;
Тестером найти конец, дающий по отношению к фазному проводу 220В. Это нулевой вывод;
Снова отключить питание и подключить контроллер, находящийся в люстре. Лишние концы заизолировать.

Подключение контроллера

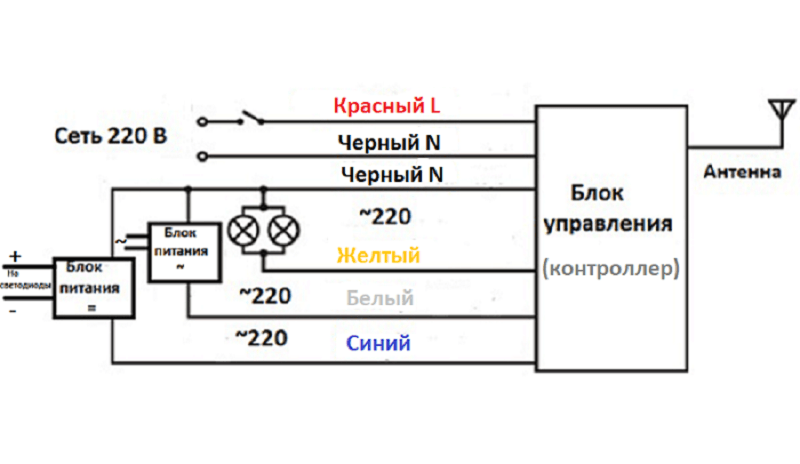

Подключение контроллера производится по схеме, находящейся на корпусе устройства или в прилагаемом паспорте. К клемме “L” подключается фазный провод, приходящий от стационарного выключателя или монтажной коробки, к клемме “N” нулевой. Лампа подключается к клеммам “N” и “Out”. При наличии нескольких каналов один из проводов каждой из ламп подключается к своей клемме “Out”, а оставшиеся вместе – к клемме “N”.

Заземление подключается к клемме “PE”.

Люстра с пультом дистанционного управления даёт дополнительные возможности организации освещения. Подключение таких светильников доступно любому мастеру, обладающему минимальными навыками в электромонтаже и знаниями электротехники.

Выбор люстры

Комбинированная люстра со светодиодной подсветкой Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк

Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон. Потолочные светильники различают по типу крепления:

Потолочные светильники различают по типу крепления:

встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Подвесная

Встраиваемая

Накладная

Подбор пульта управления (ПУ)

Наличие дистанционного управления спасает, когда для вывода переключателя нужно штробить стены или портить их вид коробами для кабелей. Хотя обычный выключатель часто оставляют для подачи питания. Только после его включения получится использовать пульт. ПУ может идти в комплекте с люстрой, но производятся универсальные беспроводные панели регулировки, которые подсоединяются к любому светильнику или управляют сразу несколькими приборами. Освещение в квартире объединяется с системой «умный дом».

Контроллер с антенной размещают в корпусе осветительного прибора, в полости потолка возле подвеса или в монтажную коробку. Питание осуществляется от сети 220 В. Стационарный пульт закрепляется на стене и оборудован звуковым поиском дистанционного регулятора.

Беспроводное оборудование может работать на разных видах сигнала:

инфракрасный — самый бюджетный вариант, работает на малых расстояниях до 8 м, только при прямой видимости;
радио — наиболее распространен, может работать через перегородки на расстояниях до 30–100 м;
Wi-Fi — имеет самые широкие возможности, в т. ч. управление с мобильного устройства, диапазон действия расширен до 300 м.

Количество каналов управления зависит от числа светильников и составляет от 1 до 4. Типовая схема: кнопки A, B управляющие режимами, C — полное включение, D — полное отключение. Общая мощность коммутации ламп 1кВт. Управление светодиодными источниками осуществляется по каналу в 0,2 кВт.

Подключение люстры с пультом к телефону

Если вы хотите управлять освещением в своей комнате с помощью телефона, вы можете подключить свою люстру с пультом к телефону. Это позволит вам включать и выключать освещение, регулировать яркость и цвет под свои предпочтения, используя только свой смартфон.

Для подключения вам понадобятся следующие компоненты и инструменты:

Люстра с пультом управления
Смартфон, установленный на последнюю версию операционной системы
Wi-Fi маршрутизатор
Лампочки, соответствующие люстре
Отвертка

Вот пошаговая инструкция, как подключить люстру с пультом к телефону:

Установите приложение для управления светом на вашем смартфоне. В зависимости от модели люстры и ее производителя, может быть различное количество доступных приложений. Обычно на сайте производителя вы найдете ссылку на приложение в инструкции к люстре.
Подключите Wi-Fi маршрутизатор к своей локальной сети и убедитесь, что он работает корректно.
Включите люстру в электрическую сеть и установите лампочки.
Откройте приложение на своем смартфоне и выполните инструкции по подключению. Обычно это сводится к следующим шагам:
- Выберите опцию «Добавить устройство» или «Подключить устройство» в приложении.
- Выберите тип устройства «Люстра» или «Светильник» и следуйте инструкциям на экране.
- Проверьте, что ваш смартфон находится на той же Wi-Fi сети, к которой подключен маршрутизатор.
- Введите пароль Wi-Fi сети, если требуется.
- Подождите, пока приложение завершит процесс подключения.
После успешного подключения вы сможете управлять светом через приложение на своем смартфоне. Обычно доступны следующие функции:
- Включение и выключение освещения
- Регулирование яркости и температуры света
- Создание сценариев освещения
- Установка таймеров для автоматического включения и выключения

Не забудьте проверить работоспособность управления светом через приложение и убедиться, что оно работает корректно.

Как проверить работу пульта от светодиодной люстры

Если вы хотите убедиться в правильной работе пульта от светодиодной люстры или выполнить повторную привязку, следуйте инструкции ниже:

Направьте пульт дистанционного управления на светодиодную люстру.
Нажмите и удерживайте кнопку «СН1» на пульте.
Включите светодиодную люстру с помощью выключателя на стене.
Во время удерживания кнопки «СН1» вы должны увидеть мерцание панели освещения или другое характерное действие, которое подтверждает успешную привязку пульта к устройству.
После этого отпустите кнопку «СН1».

Теперь вы можете быть уверены, что ваш светодиодный пульт работает правильно и связан с устройством.

Полезные советы и выводы

Всегда читайте инструкции от производителя перед настройкой светодиодной люстры и пульта управления.
Проверьте питание, лампы и провода перед тем, как делать выводы о возможном повреждении контроллера.
Если пульт не подключается к светодиодной люстре, обратитесь к производителю для получения дополнительной помощи.
Периодически проверяйте работу пульта и светодиодной люстры, чтобы убедиться в их надежности и стабильной работе.

В заключение, синхронизация светодиодной люстры с пультом является достаточно простой процедурой, если следовать инструкциям и учитывать возможные проблемы. Правильная настройка и проверка работы пульта позволят вам наслаждаться удобством и функциональностью светодиодной люстры в вашем доме или офисе.
