Особенности подключения RGB светодиодной ленты

Степень защиты

По степени защищенности от влаги выделяют три группы LED-лент:

1. IP 20 – открытая, защита отсутствует. Подсветка предназначена для помещений с нормальным уровнем влажности;
2. IP 65 – влагостойкая, защищенная слоем эпоксидной смолы. Такую подсветку рекомендуют для ванной комнаты и душевой;
3. IP 68 – водонепроницаемая. Это полоса с лампочками в силиконе. Ее можно опускать в воду, замораживать в лед: с ней ничего не произойдет, если силиконовая оболочка не повреждена.

Светодиодная лента в силиконовой оболочке работает при температуре -35…+80 градусов Цельсия. Этого вполне достаточно для устройства подсветки внутри помещений и на улице даже в зимнее время. Однако в бане и сауне температура воздуха и пара может превышать этот диапазон. В таком случае рекомендуется для установки термостойкая светодиодная лента для сауны. Она может работать при температуре до +120 градусов Цельсия.

Совет! Для спальни, гостиной и зала выбирайте подсветку без защиты. Для ванной комнаты подойдет светодиодная лента влагозащитная. Не стоит переплачивать за водонепроницаемость – эпоксидная смола вполне справится с возлагаемыми на нее требованиями. Для улицы и снаружи автомобиля приобретите в силиконе, не пропускающем воду.

Правильная покупка светодиодной ленты на AliExpress.

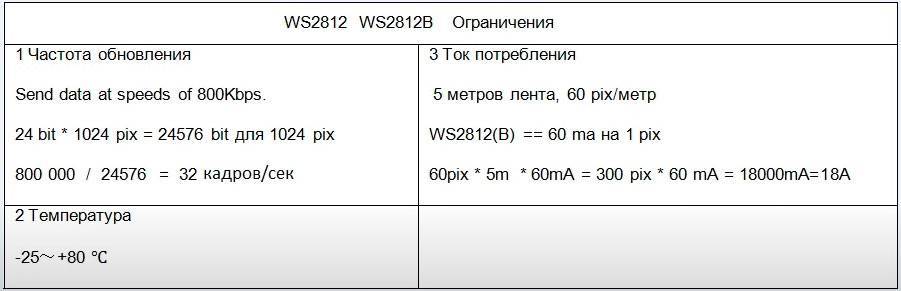

Что еще можно сказать по сечению проводов? Например, лента 2812 на один диод потребляет порядка 60мА. При длине подсветки в 5 метров ток составит 18 Ампер!

По всем расчетным таблицам для такого тока требуются провода сечением 2,0-2,5мм2. Даже на самой ленте медные дорожки такого сечения не обеспечивают.

Поэтому, если хотите нормального свечения и яркости, даже на стандартные отрезки по 5 метров всегда подключайте питание с обоих концов.

Помимо сечения проводов важное значение играет и качество самих дорожек. Конечно, китайцы вам будут говорить, что у них самая лучшая продукция и никто не жаловался. Но как это проверить, не покупая изделие? Элементарно – запросите информацию по весу ленты

После этого сравните одинаковые модели от разных производителей

Но как это проверить, не покупая изделие? Элементарно – запросите информацию по весу ленты. После этого сравните одинаковые модели от разных производителей.

Так например, у ленты длиной 5м (60 светодиодов на метр) при весе менее 100гр просадки напряжения начинаются уже через 1,5 метра!

Объясняется это очень тонкими медными дорожками или некачественной медью в них.

Назначение и технические характеристики контроллера LN-IR24B

Чтобы использовать все световые возможности светодиодных лент RGB, они подключаются через контроллер. Контроллер — это электронное устройство, которое позволяет управлять работой светодиодной ленты дистанционно.

Несмотря на надежность контроллеров, они иногда выходят из строя, часто в результате нарушения правил эксплуатации — перегрузки выхода, короткого замыкания выходных клемм, подачи высокого напряжения питания или неправильной полярности подключения к источнику питания. Иногда также возникают неисправности электронных компонентов, входящих в состав блока управления. Также возможно, что запуск блока управления невозможен из-за разрядки батареи пульта дистанционного управления. Ленточный контроллер — дорогое изделие, и если он не работает, разумно попытаться отремонтировать его самостоятельно.

Смотрите пример диагностики и ремонта широко распространенного технологического контроллера типа LN-IR24B, который используется для управления световым излучением светодиодных лент RGB. Внешний вид контроллера LN-IR24B можно увидеть на фотографии выше.

RGB-контроллер не является самостоятельным устройством, и для его работы необходимо подать напряжение 12 В или 24 В постоянного тока (в зависимости от модели контроллера) и подключить светодиодную ленту, как показано на принципиальной схеме. Более подробно подключение светодиодной ленты RGB описано в статье на сайте «Подключение светодиодной ленты R G B».

В комплекте поставки блока управления отсутствует информация о технических характеристиках и описание функций кнопок на пульте дистанционного управления. Я восполню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

Параметр	Единица измерения	Значение
Температура окружающей среды во время работы	˚С	минус 10. +50
Входное напряжение	V	Постоянный ток 12 или 24
Тип подключения входного напряжения	—	Гнездо постоянного тока 5,5 мм коаксиальное
Тип вывода	—	три канала (RGB)
Метод управления светодиодными лентами RGB	—	Широтно-импульсная модуляция (ШИМ)
Ток нагрузки на канал	A	2
Общий кабель для каналов	—	Плюс (анод)
Расстояние до пульта дистанционного управления с пультом дистанционного управления, не менее	м	8
Метод управления ПДУ	—	ИК инфракрасный
Источник питания П/К	Единицы	1 батарейка CR2025 (3 В)

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Пульт дистанционного управления показан на фотографии. Он имеет 24 кнопки для управления режимами освещения светодиодной ленты RGB.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок. Чтобы управлять кнопками, перед нажатием кнопок необходимо направить пульт дистанционного управления в сторону, где находится контроллер.

что делать если потерялся пульт от ленты

led.strip.house

светодиодная лента

Лайки: 14.5K.Комментарии: 169.Видео в TikTok (тикток) от пользователя светодиодная лента (@led.strip.house): «сегодня решила выложить 2 видео 1 не моё а вот это видео моё) #лентасветодиодная #светодиоднаялента». оригинальный звук — светодиодная лента .

оригинальный звук — светодиодная лента

15

artem_2793

Артём

Видео от пользователя Артём (@artem_2793) с композицией «Лента — Лента» | TikTok

Видео в TikTok (тикток) от пользователя Артём (@artem_2793): «».что делать если потерял пульт от светодиодной ленты Лента — Лента.

185

sysoevva

Dasha

Лайки: 185.Видео в TikTok (тикток) от пользователя Dasha (@sysoevva): «я искала уже везде..».итак, я потеряла пульт от светодиодной ленты, но поскольку сделала крутой мейк — хочу поснимать видео, че делать? где его искать? оригинальный звук — варюша.

236

sttessy

Стейша️‍

Лайки: 236.Видео в TikTok (тикток) от пользователя Стейша️‍ (@sttessy): «А что делать то?…#рекомендации».Когда потеряла пульт от свето-ленты: оригинальный звук — speed songs.

675

Лайки: 675.Комментарии: 26.Видео в TikTok (тикток) от пользователя Инста: Swetrgb (@swetrgbled): «Просто и легко️ не вставая с постели приобрести можно у нас, Instagram : Swetrgb либо отписать здесь , в тиктоке».Как пользоваться светодиодами через телефон? | Вы можете выбирать любой цвет, не вставая с кровати | Так же выбирать тип/ритм/мигание | . оригинальный звук — Инста: Swetrgb.

Особенности подключения

Для удобства присоединения проводов на диодной ленте имеются контакты в местах реза (часто называются «контактные пятаки»). Места реза обозначены, делить ленту в других местах нельзя – это приведет к выходу из строя группы диодов.

Если случайно или по незнанию лента разрезана не в указанном месте, необходимо удалить нерабочий участок, обрезая до заданной линии.

Для замыкания контактов используется пайка (наиболее распространенный и дешевый способ) или LED-коннекторы. В первом случае контакты замыкаются способом термического соединения выходов диодной ленты и подключенного провода, во втором -используется механический способ.

При использовании коннектора достаточно захлопнуть крышку, контакты замкнутся. Однако этот способ не дает такого надежного соединения, как пайка.

Подробно процесс соединения контактов светодиодной ленты с проводами показан на видео.

Основные этапы работы:

• освободить контактные пятаки на конце ленты (иногда к ним уже подпаяны провода, длины которых не хватает для нормального подключения или соединение которых с лентой нарушено);
• нанести припой на контактные площадки;
• подготовить провода для пайки – зачистить концы на 7…8 мм, залудить их и обрезать до длины 3 мм;
• соединить подготовленные провода с контактными площадками. Необходимо проверить, нет соединяются ли капли припоя на разных площадках (лучше мультиметром);
• установить термоусадочную трубку на спаянные контакты и нагреть ее строительным феном (спичками, зажигалкой) до плотного облегания места пайки.

Важно: при подключении светодиодной ленты к блоку питания важно использовать провода с разным цветом оплетки, особенно это значимо для работы с RGB-лентами. Это позволит в дальнейшем обойтись без прозвона проводов

Для лент с двумя контактами рекомендуют использовать красный провод для плюса, черный – для минуса. Для четырех контактов можно подобрать провода по цвету контакта (желтый, красный, синий) и сиреневый или коричневый для общего питания.

При необходимости соединения двух участков лент можно воспользоваться двусторонним коннектором или спать фрагменты. Спаивать их можно непосредственно или с помощью проводов. При использовании проводов технология не отличается от описанной выше. Если же необходимо срастить ленты непосредственно, выполняют такую последовательность действий:

1. освобождают нижнюю сторону одного фрагмента ленты от защитной пленки (со стороны клеящего слоя) и покрывают контакты слоем припоя;
2. наносят припой на контактные площадки с лицевой стороны второго участка ленты;
3. стыкую площадки и пропаивают их до получения плотного соединения.

Важно: выбор способа сращивания ленты – напрямую или с помощью провода – зависит от положения сращенного участка на поверхности. Чтобы без проблем изогнуть фрагмент, лучше создать гибкую перемычку из провода (саму ленту изгибать под углом 90 градусов нельзя)

Для размещения на плоскости удобно спаивать концы фрагментов.

Проверяйте напряжение в точке подключения ленты

После установки и подключения светодиодных лент желательно проконтролировать напряжение на всех точках подключения лент, оно не должно быть ниже 22.5 вольт. Замер нужно производить после 10 минут работы ленты на максимальной яркости. Если напряжение на ленте ниже, то нужно проверить качество соединений кабелей и ленты и кабелей и элементов управления в щите, напряжение на выходе блока питания.

Если кабель плохо зажат в наконечник-гильзу, или припаяны к ленте не все «волоски», или клеммник в соединении закручен неплотно, то проблемное место будет греться, а напряжение на нём проседать.

Если лент у вас очень много или вы занимаетесь их установкой постоянно, возможно, имеет смысл приобрести пирометр или даже тепловизор, чтобы сразу видеть проблемные места. Тепловизор также пригодится при строительстве дома и анализе работы отопления, так что пригодится. Если видите, что в подключениях ленты какое-то место греется сильнее других, надо проверить качество этого подключения, при необходимости подтянуть, поджать, подпаять. И имеет смысл иногда смотреть на электрощит в тепловизор в поисках мест нагрева, предварительно повключав побольше приборов и подождав, пока что надо прогреется.

Отдельный вопрос — это подключение управляемых светодиодных лент в щите. Плюсы лент можно подключать на кросс-модуль либо на распределительный блок. Через некоторое время у меня будут фото реализации таких подключений, обязательно поделюсь.

89, всего, сегодня

Похожие посты:

Диммирование освещения с Умного Дома Коснёмся актуального вопроса диммирования светильников с системы Умный Дом, особенно… Подбор оборудования Wirenboard и проектирование системы Расскажу немного о том, как проектировать систему Умный Дом на… Кабели для светодиодных лент Расскажу об одном важном моменте, а именно про то, как… Размещение блоков питания для светодиодных лент Продолжая тему светодиодных лент большой мощности, расскажу о том, как… Монтаж кабеля для Умного Дома Как я уже писал, самым неразумным способом экономии в строительстве… Подключение датчиков движения к Умному Дому Рассмотрим все возможные варианты подключения проводного датчика движения к системе… Диммирование светодиодных ламп Честно скажу: хоть я и сторонник светодиодных ламп, но когда…

Способы управления контроллером

Пользователь имеет возможность самостоятельно выбирать способ управления контролером среди таких вариантов:

1. Контроллеры без пульта – совсем небольшие устройства, которые позволяют выбрать сам цвет подсветки, скорость изменения цвета и программу. Как правило, такие устройства применяют в случае, когда не нужно постоянно менять параметры подсветки.
2. Контроллеры со встроенной панелью (сенсорной) либо пультом (радио, ик) – эти устройства более функциональны и позволяют в зависимости от обстоятельств включать/выключать ленту, регулировать ее яркость и цвет либо скорость и тип изменения цвета.
3. Контроллеры с управлением по Wi-Fi – регулируют свет при помощи специальной программы, установленной на смартфон/планшет пользователя. Следует отметить, что подобные контроллеры бывают двух видов: устройства со встроенным модулем, устройства, требующие установки роутера, который делает возможным управление из одного положения несколькими подсветками (к примеру, в разных комнатах).
4. Аудиоконтроллеры – имеют встроенный микрофон. Такие устройства регулируют интенсивность и цвет подсветки, руководствуясь специальной программой и окружающими звуками.

Как выбрать мощность контроллера?

Здесь расчет мощности в отличие от блока питания очень простой.

Достаточно умножить общую длину подсветки на заявленную мощность одного метра светодиодной Led ленты.

Большого запаса в 30% здесь делать не обязательно.

Резерв нужен в первую очередь на блоке питания.

Казалось бы, все просто, но и здесь некоторые совершают ошибку. Есть люди, которые и не догадываются, что контроллеры бывают по мощности разными.

Другие не учитывают класс напряжения (12V или 24V), как объяснялось выше. При этом размер устройства, не всегда играет значение.

То есть, некоторые думают, что чем он больше, тем мощнее. Однако зачастую бывает так, что в одном и том же исполнении и корпусе, заложены разные параметры и мощность.

Изготовление на основе из стекла

Более простым вариантом является изготовление из готовой светодиодной ленты. Это специальная самоклеющаяся лента, на которой расположены светодиоды. Гораздо дешевле выйдет купить ее в интернете. Стоимость обойдется примерно 3 доллара за 5 метров.

Подготовительные работы

Рассмотрим пример изготовления одной светодиодной панели, площадью 230 квадратных сантиметров. Нужно определиться, какой мощности светильник вы хотите получить. Мощность напрямую зависит от площади панели и количества светодиодов. Для изготовления вам понадобится:

1. Светодиодная лента. Возьмем 5630 SMD LED 1 метр.
2. Стекло 2 штуки. Площадь стекла равна площади вашей панели. В нашем примере 23 сантиметра на 10 сантиметров.
3. Две полоски из пенопласта или изолона размером 2 сантиметра на 10 сантиметров, которые будут исполнять роль прокладки между стеклами.
4. Лента для паяния, покрытая оловом и флюс в виде маркера для пайки. Продается в комплекте, легко найти в интернете. Стоимость около 10 долларов за комплект.
5. Блок питания. Это устройство для преобразования напряжения 220В в 12В и подключения нашей панели к сети.

Для того, чтобы узнать какой мощности нам нужен блок питания, произведем простой расчет.

Мощность данной ленты 32 Ватта на метр. То есть 1 метр ленты потребляет 32 Ватта. Нужно учесть потери мощности в проводах, следственно прибавляем еще 30 процентов к 32 Ваттам. Получится 41,6 Вт. Округляем до целого числа. Получается блок питания мощностью 45 Вт.

Различают несколько типов блока питания. Каждый из них используется в зависимости от применения светодиодной ленты. Для самодельной панели можно использовать любой из них.

1. Компактный герметичный;
2. открытый;
3. компактный сетевой.

Если вы используете открытый блок питания, то на входе 220В подсоединяем сетевой кабель (фаза, ноль и заземление), на выходе 12В контакты от ленты.

Процесс сборки

Разрезаем светодиодную ленту на равные части. Длиной около 20 сантиметров. На ленте есть указатели в виде ножниц, где нужно разрезать.

После начинаем наклеивать ленту на стекло. Наша задача соединить все плюсы с плюсами, а минусы с минусами. Для удобства можно клеить ленту размещая плюсы рядом друг с другом. Но это не обязательно, кому как удобно. Возможные схемы соединения показаны ниже.

Смазываем флюсом контакты и припаиваем провода по схеме. Два крайних контакта затем подключаются к блоку питания.

Существуют коннекторы, специальные переходники для крепления к блоку питания, а также разнообразные разъемы. Конец ленты прикрепляется к одному концу разъема, а другой подсоединяется к блоку питания. Можете подобрать такой разъем, если не хотите паять. К тому же внешний вид с таким разъемом будет намного лучше. Пример приведен ниже на фото.

Далее собираем лампу. По краям стекла со светодиодными лентами прикладываем уплотнитель и сверху накладываем второе стекло. Скрепляем конструкцию изолентой или скотчем. Поверхность стекла можно покрыть белой матовой краской для придания более товарного вида и равномерного распределения света.

Нужно понимать, что это условная схема, в которой упор сделан на малый бюджет. Данная панель собрана с целью показать как сделать led панель из подручных материалов.

Структура

Рассмотрим схему трёхцветной ленты. Изначально рулон продукции имеет длину 10 метров. Он разделен на секции, состоящие из трехцветных 9 светодиодов: красные, зелёные, синие. Каждая секция выделяется медной площадкой для точного разрезания.

Светодиоды подключаются последовательно, требуется питание 12в, 24в и 220в. Можно использовать напряжение 9в, но свечение не будет таким же ярким.

Для одного сегмента Led линии нужно около 20 мА. При включении трёх цветов красного, зелёного и синего энергопотребление может составлять 60 мА. Например, в ленте 5 секций (по 10 см). Расход питания при белом цвете составит 60 мА (энергопотребление одной секции) * 5 = 300 мА.

Яркость свечения ленты зависит от числа установленных светодиодов. Количество может быть 30, 60, 120, 240 на метр.

Способы подключения нескольких светодиодных лент

Обычно производители выпускают светодиодные ленты в мотках длиной 5 метров. Это стандартная унифицированная длина, которая удобна для большинства производителей. Для различных задач возникает необходимость подключать несколько светодиодных лент для их одновременной работы в разных частях помещений или при большой длине освещаемого участка. При таком подключении существуют определенные нюансы и сложности.

Параллельная схема подключения

Как и для большинства осветительных приборов самым распространённым и удобным вариантом является параллельное подключение светодиодных лент. Данный способ подходит тогда, когда необходима одновременная работа лент без снижения их светоотдачи.

Подключение выглядит следующим образом:

1. К контактам лент припаивают (или подсоединяют) проводники;
2. Далее между собой соединяют «плюсы» всех лент;
3. Соединяют «минусы» всех лент;
4. Общий плюс и общий минус подключают к соответствующим полюсам трансформатора с рассчитанной мощностью.

Способы соединения двух лент между собой

Если необходим монтаж лент на одной плоскости друг за другом, то их также соединяют параллельно. Но для упрощения схемы и экономии проводов такое подключение можно осуществить с помощью коннекторов или коротких проводников.

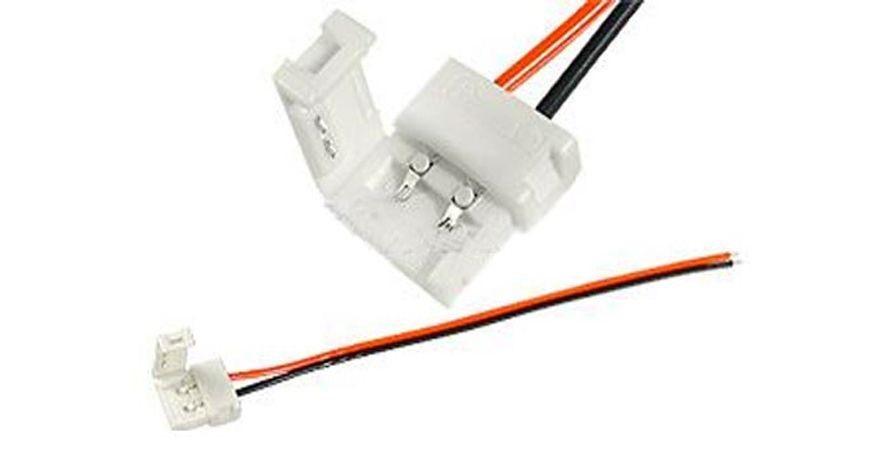

Соединение LED-ленты пластиковыми коннекторами

Для упрощения подключения и при отсутствии навыков пайки (или паяльника) для подключения нескольких одноцветных или многоцветных лент между собой можно использовать специальные пластиковые коннекторы для LED-лент. Они имеются в продаже в большинстве электротехнических магазинах или магазинах осветительных приборов. Принцип подключения с помощью таких компонентов прост: контакты светодиодных лент соединяются с контактами коннектора и фиксируются.

Коннекторы бывают как прямолинейные, так и предназначенные для углов и различных вариантов изгиба.

Соединение пайкой

Наиболее надежным вариантом соединения светодиодных лент между собой является пайка. Одновременно с этим, данный способ является наиболее трудоёмким и требует определенных навыков и инструмента.

Осуществить такое соединение можно двумя способами:

1. Соединить ленты пайкой напрямую.

Этот способ подразумевает спаивание двух отрезков лент без применения проводников. Ленты соединяются внахлест и спаиваются в месте контактов. Такой вариант применяют при монтаже ленты на видном месте для того, чтобы не было видно проводов и мест соединения ленты.

2. Соединить с помощью проводов

Такой способ наиболее предпочтительный, так как является надежным. К контактам одного отрезка припаивают проводники, которые в соответствии с полярностью припаиваются к другой ленте. Причем проводники могут иметь любую длину при необходимости.

Плюсы и минусы различных соединений

1. Соединение пайкой

Преимущества	Недостатки
Надежный монтаж; Контакты не окисляются; При наличии инструмента не требуют затрат; Скрытое соединение;	Необходим инструмент и навыки; Возможность повредить (при долгом удержании паяльника на ленте);

2. Соединение коннекторами

Преимущества	Недостатки
Легкий монтаж; Не нуждаются в изоляции; Имеется много вариантов (углы, гибкие коннекторы и прочие).	Затраты на покупку коннекторов; Возможен люфт между контактами, приводящий к искрению; Окисление контактов.

Скетч для новогодней елочной гирлянды WS2812B

#include "FastLED.h"

#define NUM_LEDS 150 // количество светодиодов в ленте
#define PIN 2 // пин подключения ленты
#define B1 12 // кнопка для настройки яркости
#define B2 8  // кнопка для настройки скорости
#define B3 4  // кнопка для переключения режимов

byte bright = 50; // яркость по умолчанию
byte rate = 50;   // скорость по умолчанию
byte w, baza;

boolean button1WasUp = true;
boolean button2WasUp = true;
boolean button3WasUp = true;
boolean button1IsUp;
boolean button2IsUp;
boolean button3IsUp;

CRGB leds;

void setup() {
  pinMode(B1, INPUT_PULLUP);
  pinMode(B2, INPUT_PULLUP);
  pinMode(B3, INPUT_PULLUP);

  FastLED.addLeds <WS2812, PIN, GRB>(leds, NUM_LEDS).setCorrection(TypicalLEDStrip);
  FastLED.setBrightness(bright);
}

// функция настройки режимов работы
void setting() {
  button1IsUp = digitalRead(B1);
  button2IsUp = digitalRead(B2);
  button3IsUp = digitalRead(B3);

  if (button1WasUp && !button1IsUp) {
    delay(10);
    button1IsUp = digitalRead(B1);
    if (!button1IsUp) {
      bright = bright + 50; if (bright > 250) {
        bright = 50;
      }
    }
  }
  button1WasUp = button1IsUp;

  if (button2WasUp && !button2IsUp) {
    delay(10);
    button2IsUp = digitalRead(B2);
    if (!button2IsUp) {
      rate = rate + 10; if (rate > 50) {
        rate = 10;
      }
    }
  }
  button2WasUp = button2IsUp;

  if (button3WasUp && !button3IsUp) {
    delay(10);
    button3IsUp = digitalRead(B3);
    if (!button3IsUp) {
      w++; if (w > 6) {
        w = 0;
      }
    }
  }
  button3WasUp = button3IsUp;
}

void loop() {
  // гирлянда полностью выключена
  while (w == 0) {
    for (int i = 0; i < NUM_LEDS; i++) {
      setting();
      leds = CRGB::Black;
      FastLED.show();
    }
  }

  // гирлянда светит белым цветом
  while (w == 1) {
    for (int i = 0; i < NUM_LEDS; i++) {
      setting();
      leds = CRGB::White;
      FastLED.setBrightness(bright);
      FastLED.show();
    }
  }

  // эффект переливания
  while (w == 2) {
    for (int i = 0; i < NUM_LEDS; i++) {
      setting();
      leds = CHSV(baza + i * 5, 255, 255);
    }
    baza++;
    FastLED.setBrightness(bright);
    FastLED.show();
    delay(50 - rate);
  }

  // эффект радуги
  while (w == 3) {
    setting();
    static uint8_t starthue = 0;
    fill_rainbow( leds + 5, NUM_LEDS - 5, --starthue, rate);
    uint8_t secs = (millis() / 1000) % (rate * 2);
    if (secs < rate) {
      FastLED.setTemperature( Tungsten100W );
      leds = Tungsten100W;
    }
    else {
      FastLED.setTemperature( OvercastSky );
      leds = OvercastSky;
    }
    FastLED.setBrightness(bright);
    FastLED.show();
  }

  // эффект мерцания
  while (w == 4) {
    setting();
    fadeToBlackBy(leds, NUM_LEDS, (rate + 1) * 2);
    int pos = random16(NUM_LEDS);
    leds += CHSV(baza++ + random8(64), 200, 255);
    FastLED.setBrightness(bright);
    FastLED.show();
  }

  // эффект палитра
  while (w == 5) {
    for (int i = 0; i < NUM_LEDS; i++) {
      leds.nscale8(250);
    }
    for (int i = 0; i < NUM_LEDS; i++) {
      setting();
      leds = CHSV(baza++, 255, 255);
      FastLED.setBrightness(bright);
      FastLED.show();
      delay(rate);
    }
  }

  // эффект конфетти
  while (w == 6) {
    setting();
    fill_rainbow( leds, NUM_LEDS, baza++, 7);
    if (random8() < 80) {
      leds += CRGB::White;
    }
    FastLED.setBrightness(bright);
    FastLED.show();
    delay(50 - rate);
  }
}

Заключение. Тактовые кнопки позволяют получить желаемый эффект на елочной гирлянде. Светодиодная гирлянда на ленте ws2812b может иметь больше световых эффектов — вы можете самостоятельно добавить их в скетч или изменить существующие эффекты. Дополнительно к скетчу можно подключить библиотеку Adafruit_NeoPixel.h, чтобы увеличить количество режимов со световыми эффектами на новогодней гирлянде.

Структура

Рассмотрим схему трёхцветной ленты. Изначально рулон продукции имеет длину 10 метров. Он разделен на секции, состоящие из трехцветных 9 светодиодов: красные, зелёные, синие. Каждая секция выделяется медной площадкой для точного разрезания.

Светодиоды подключаются последовательно, требуется питание 12в, 24в и 220в. Можно использовать напряжение 9в, но свечение не будет таким же ярким.

Для одного сегмента Led линии нужно около 20 мА. При включении трёх цветов красного, зелёного и синего энергопотребление может составлять 60 мА. Например, в ленте 5 секций (по 10 см). Расход питания при белом цвете составит 60 мА (энергопотребление одной секции) * 5 = 300 мА.

Яркость свечения ленты зависит от числа установленных светодиодов. Количество может быть 30, 60, 120, 240 на метр.

Подключение светодиодных лент

Чтобы правильно подключить LED-ленту нужно учитывать и подобрать всё необходимое:

• потребляемую мощность ленты по всей длине;
• блок питания;
• усилитель;
• контроллер;
• провода для подключения к бытовой сети.

Самые ходовые светодиодные ленты работают от напряжения 12 и 24 вольта. Напрямую подключать к бытовой сети 220 В их нельзя. Для этого применяется специальный понижающий адаптер, рассчитанный для работы с напряжением, необходимым для СДЛ.

При наличии всего необходимого, подключить LED-ленту не составит никакого труда. Следует отметить, что существуют модели СДЛ, которые работают напрямую от сети 220 В  без применения специальных понижающих адаптеров и прочих устройств.

Монтаж СДЛ происходит в такой последовательности:

Устанавливаем монтажную коробку и подготавливаем силовой кабель. Подключаем фазный провод, а также нулевой и заземление в клеммах автомата в распределительном щитке

Внимание: работаем при выключенном напряжении! Другой конец разделанного кабеля с зачищенными концами вводим в монтажную коробку. Устанавливаем блок питания

Соединяем его с проводом в монтажной коробке удобным способом. Запитываем от блока питания светодиодную ленту.

Особенности подключения СДЛ с диммером

Диммер устанавливается между адаптером и самой светодиодной лентой последовательно в цепи:

• INPUT — к блоку питания;
• OUTPUT – к плате светодиодной ленты.

Понадобятся разноцветные изолированные провода для облегчения соблюдения полярности между блоком питания и диммером для корректной работы.

Также для подключения нам понадобится штыревые кабельные наконечники. Для удобства соблюдения полярности выбираем разноцветные.

Сама же схема подключения выглядит так:

Подключаем к контролеру или к блоку питания

Подключение светодиодной ленты к блоку питания выполняется с помощью коннектора, концы которого с другой стороны подключены к блоку питания либо к контроллеру (диммеру)

Подключенная лента при помощи коннектора выглядит так:

Существенный недостаток такого соединения перед пайкой – соединение окисляется, нагревается, что плохо сказывается на работе кристаллов, входящих в конструкцию светодиодов.

Существуют специальные штырьковые коннекторы, которые прокалывают осветительный модуль в месте подключения без нарушения целостности ленты.

Подключение светодиодной ленты с помощью коннектора:

Подключение ленты пайкой припоем

Выполняем работу в такой последовательности:

1. Подготавливаем всё необходимое для пайки – паяльник, флюс, припой, провода.
2. Зачищаем жилы проводов и контакты модульной площадки.
3. Залуживаем места соединений и сами концы проводов.
4. Соблюдая полярность, припаиваем контакты.

Подключаем RGB-ленты, оснащенные контроллером

Нам понадобится блок питания, четыре разноцветных провода и контроллер. Плату светодиодной ленты подключаем  так:

• Черный провод – к +V;
• Красный – к R;
• Зеленый – к G;
• Синий – к B.

Визуально и схематично это выглядит так:

С достаточно мощным контроллером можно подключить еще одну пятиметровую светодиодную ленту двумя способами:

1. Параллельно.
2. При помощи усилителя.

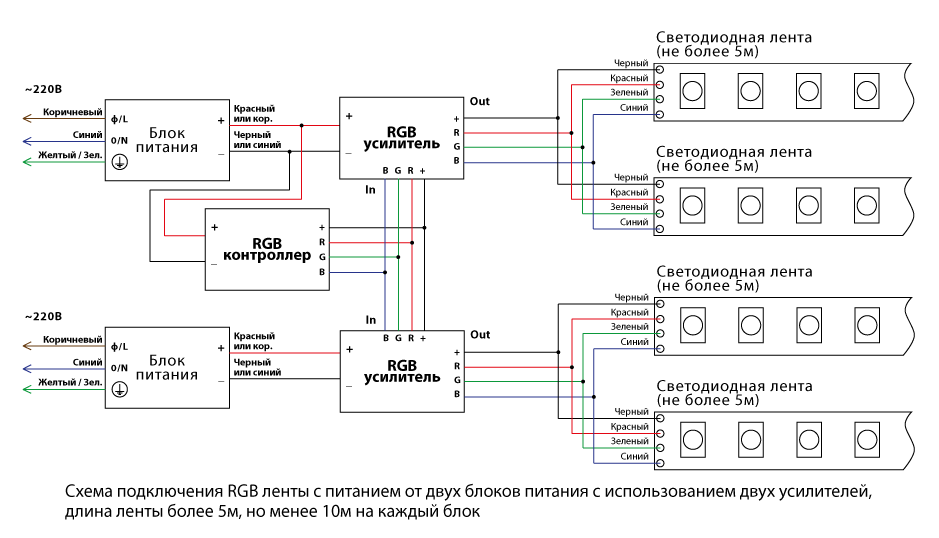

Схематично это выглядит так:

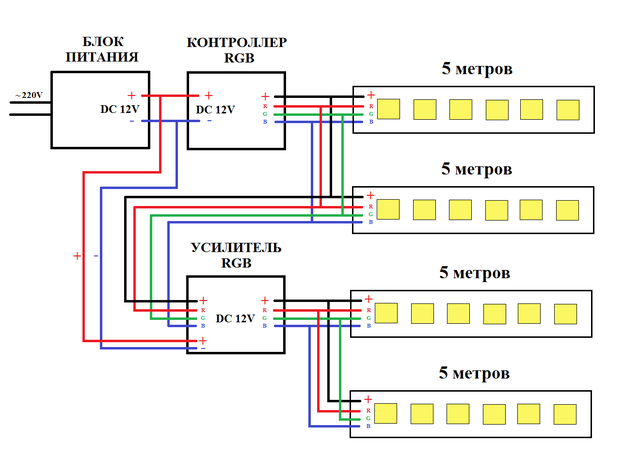

Чтобы снизить нагрузку на контроллер, соединяем параллельно каждый участок ленты как на схеме ниже.

Когда же не хватает мощности, применяем в схеме еще один дополнительный блок питания.

Светодиодные ленты также можно подсоединять напрямую к сети 220В (только те, что рассчитаны на подобную нагрузку) при помощи трехклавишного выключателя.

Что такое RGB-лента: принцип работы и назначение

Принцип работы RGB-ленты заключается в изменении интенсивности и соотношения красной, зеленой и синей составляющих света. Каждый светодиод на ленте имеет три отдельных канала для управления цветом: канал красного, зеленого и синего цветов. Настройкой интенсивности каждого канала можно создать нужный оттенок и яркость свечения.

Назначение RGB-ленты разнообразно. Они широко используются в дизайне интерьера, освещении и наружной рекламе. RGB-ленты позволяют создавать различные световые эффекты, менять цвета и яркость свечения в зависимости от потребностей и задачи.

RGB-ленты часто применяются для создания настроения в комнатах, подчеркивания дизайна и архитектурных особенностей, а также для создания спецэффектов на сценах и в кино. Они также используются в архитектурном освещении, подсветке офисных зданий и фасадов, а также в наружной рекламе для привлечения внимания к определенным объектам.

Выводы
