Как подключить галогенные лампы и правильно выбрать трансформатор?

Особенности выбора трансформатора

В процессе выбора трансформатора для галогенных светильников на 12 вольт обязательно учесть определённые факторы. В первую очередь определяют тип устройства: электронный или электромагнитный адаптер. В последнее время предпочтение отдают электронным преобразователям для галогенных источников света, которые благодаря своей незначительной массе и габаритам могут использоваться в любой сфере электротехники.

Главным параметром понижающего трансформатора вне зависимости от типа устройства является мощность прибора. Из-за того, что в большинстве случаев используется параллельная схема подключения галогенных ламп, то мощностные показатели трансформатора должны приравниваться к суммарной мощности всех осветительных приборов. Например, если подключается две лампы по 40 Вт, то мощность преобразователя составляет 80 Вт плюс запас 10-15%.

Естественно, приобретение трансформатора с чрезмерным мощностным запасом нецелесообразно по той простой причине, что в значительной степени возрастает стоимость прибора. Помимо этого, такое несоответствие приводит к поломке преобразователя, а часто и галогенных ламп. Каждый адаптер имеет минимальные показатели нагрузки, необходимые для стабильной работы прибора.

Выходные параметры напряжения трансформатора должны соответствовать номинальным показателям галогенных ламп. Стандартные источники света выпускаются с номинальными параметрами напряжения 6, 12 и 24 В. Но самую большую популярность получили 12 вольтовые источники света. Если галогенное освещение монтируется в помещениях с высокой влажностью, то нужно приобретать преобразователь, имеющий гальваническую развязку.

Для подключения к адаптеру большого числа осветительных приборов на 12 вольт не всегда целесообразно использовать один дорогой прибор с большими мощностными показателями. Зачастую лучше приобрести несколько бюджетных устройств с меньшей мощностью и использовать их для подключения отдельных групп галогенных источников света.

Такой вариант более практичен, так как в случае выхода из строя одного из нескольких адаптеров гореть не будет только одна группа светильников, в то время как все остальные лампы будут и дальше освещать квартиру. При этом замена одного маломощного прибора для ламп будет значительно дешевле, чем покупка дорогостоящего мощного понижающего трансформатора, так как его цена пропорциональна его мощностным показателям.

Трансформатор GET 03

Трансформатор (12 Вольт) указанной серии пользуется большой популярность. Всего у модели имеются два резистора. Находятся они рядом с модулятором

Если говорить про показатели, то важно отметить, что частота модификации равняется 55 Гц. Подключение устройства осуществляется через выходной переходник

Расширитель подобран с изолятором. С целью решения проблем с отрицательной полярностью используются два конденсатора. Регулятор в представленной модификации отсутствует. Показатель проводимости трансформатора составляет 4,5 мк. Выходное напряжение колеблется в районе 12 В.

Как подключать 12-вольтовые галогенные лампы?

Галогенная лампа, по своему устройству почти аналогична лампе накаливания, это значит, что для неё не имеет особого значения источник питания. Их можно подключать к сетевым трансформаторам, но чаще используют так называемые электронные трансформаторы.

Электронный трансформатор (ЭТ) — это импульсный блок питания, в основе которого обычно лежит, автогенераторная схема. Его основная особенность — это то, что на выходе переменное высокочастотное пульсирующее напряжение, примерную форму которого вы видите на следующей осциллограмме.

Широкое применение обусловлено рядом преимуществ перед сетевыми 50 Гц трансформаторами, такие как:

— при одинаковой мощности размеры ЭТ в разы меньше и легче;

— нет низкочастотного гула, как у 50 Гц собратьев;

Типичный электронный трансформатор вы видите ниже. Красным цветом выделена надпись INPUT и стрелкой показаны черные провода, которые выходят из корпуса напротив неё — их подключают к сети 220В, а зелёным OUTPUT и два белых провода — это выход пониженного напряжения, к этим проводам подключаются лампочки или светильники на 12В

Обратите внимание на слова «ВЫХОД AC 12V 60W MAX» — это значит, что на выходе переменный ток

При подключении галогенных ламп мы видим, что они работают в штатном режиме.

Если их просто заменить на светодиодные лампочки, они вроде бы тоже будут светиться, но не всё так просто.

Можно наблюдать едва-заметное мерцание, на каких-то лампочках оно сильнее выражено, а на каких-то слабее, что связано в первую очередь с пульсирующим выходным напряжением и со схемотехники самой лампы. Фотоаппарат не передаёт этих мерцаний, а пульсометра под рукой не оказалось, но есть простой способ грубо оценить пульсации светового потока — камера мобильного телефона. Если в кадре есть выраженные горизонтальные полосы — то с освещением не всё в порядке, при этом чем ближе подносишь камеру, тем более заметны эти полосы.

Вы могли обратить внимание, что лампочки использованы разные, это не просто так. Давайте разберемся как они устроены

Условно светодиодные лампы на 12В можно разделить на 2 группы:

— «дешёвые и простые», в которых установлен диодный мост, резисторы и светодиоды. Диодный мост позволяет работать от переменного напряжения, а при подключении к источнику постоянного напряжения полярность не имеет значения. Резисторы нужны для ограничения тока. Такую лампу вы видите на рисунке справа. На крупном плане через силиконовый корпус-оболочку видны два резистора и диодный мост, они расположены по обе стороны печатной платы. Оболочка упругая, но достаточно твердая, отдалённо напоминает мячи-попрыгунчики.

— «дорогие и сложные», в которых ток ограничивается не резисторами, а стабилизируется с помощью импульсного преобразователя. В конкретно этом экземпляре используется не набор дискретных SMD-светодиодов, а отдельный кристалл, залитый желтым люминофором.

Как выбрать тип трансформатора для галогенной лампы?

Выбирая необходимый тип адаптера питания (электромагнитный или обмоточный) необходимо учитывать то, что имея одинаковые параметры, электронные устройства имеют несколько довольно существенных преимуществ:

  • они компактны и легки;
  • имеют лучшую защиту от короткого замыкания;
  • обладают пониженным уровнем шума;
  • более стабильны при работе в режиме холостого хода (при отсутствии нагрузки);
  • обладают встроенной защитой от перегрузок и превышения температуры, а также имеют режим мягкого запуска, благодаря которому срок службы светильников, подключенных к ним, значительно увеличивается.

Помимо этого, благодаря тому, что корпус электронных трансформаторов нагревается очень незначительно, их можно использовать как в подвесных потолках, так и в мебельной подвеске.

При выборе трансформатора для галогенных ламп, необходимо учитывать целый ряд факторов. В первую очередь нужно помнить, что характеризовать понижающие трансформаторы можно двумя очень важными параметрами:

  • номинальной мощностью;
  • выходным напряжением.

Номинальная мощность показывает суммарную мощность светильников, которые могут быть подключены к трансформатору, а вот выходное напряжение должно быть точно таким же, как и рабочее напряжение подключенных галогенных ламп. К примеру, трансформаторы, которые предназначены для галогенных ламп с напряжением 12 В, должны иметь на выходе такое же напряжение.

К понижающему трансформатору галогенные лампы необходимо подключать параллельно. На крышке каждого трансформатора есть графическое обозначение, показывающее для какого вида ламп он может применяться, или просто указано значение напряжения.

Также при выборе трансформатора важное значение имеют и его геометрические размеры, так как монтаж довольно большого устройства может быть не очень удобным. Иногда может возникнуть такая ситуация, когда рациональнее будет произвести разделение ламп на несколько групп, а затем подключить каждую группу с помощью отдельного трансформатора

В этом случае, если одно устройство выйдет из строя, все остальные продолжат работу, не приостанавливая освещение помещения, да и замена трансформатора, вышедшего из строя, окажется значительно дешевле, так как чем больше мощность устройства, тем выше его стоимость

Иногда может возникнуть такая ситуация, когда рациональнее будет произвести разделение ламп на несколько групп, а затем подключить каждую группу с помощью отдельного трансформатора. В этом случае, если одно устройство выйдет из строя, все остальные продолжат работу, не приостанавливая освещение помещения, да и замена трансформатора, вышедшего из строя, окажется значительно дешевле, так как чем больше мощность устройства, тем выше его стоимость.

Длина провода, соединяющего лампу с трансформатором, не должна быть больше 2-3 метров. Это связано с тем, что при низковольтной передаче на большое расстояние большого тока возникают значительные потери мощности.

Также необходимо помнить, что при установке и последующем использовании трансформатора, он может довольно сильно нагреваться во время работы.

https://youtube.com/watch?v=zUUYELh4z48

Как выбрать трансформатор для галогенных ламп?

Выбор трансформатора следует начинать с определения его типа. Для создания системы освещения рекомендуется использовать более современные электронные устройства, так как они имеют компактные размеры, большую надежность и идеально подходят для использования в домашних условиях.

Следующий шаг — выбор мощности трансформатора. В данном случае главное — правильно рассчитать будущую нагрузку, которую будут создавать подключенные к нему электроприборы. Слишком большая мощность будет нецелесообразной, а низкая мощность может привести к постоянным перегревам и повышению шанса на возникновение короткого замыкания.


Трансформатор для галогенных ламп

Для определения оптимальной мощности трансформатора следует просуммировать мощности ламп, которые будут к нему подключены. К примеру, вы планируете создать систему освещения в ванной, которая должна состоять из четырех галогенных ламп (мощностью 35 Вт каждая). Суммарная мощность в данном случае будет составлять 140 Вт. Не рекомендуется брать трансформатор с мощностью «впритык» к требуемой, лучше оставить некоторый запас на тот случай, если потребуется подключение дополнительного освещения или нужно будет установить дополнительную лампу. В данном случае принимаем коэффициент запаса 0.15, что означает добавление минимум 15% к мощности трансформатора. В результате получаем показатель 161 Вт. Так как стандартные мощности выпускаемых устройств составляют 50, 60, 70, 105, 150, 200, 250, 300 и 400 Вт, оптимальное значение для нас — 200 Вт.

Для проверки общей надежности системы часто используют трансформатор нагрузочный НТ-12, позволяющий определить максимальную нагрузку на систему, при которой срабатывает автоматическая защита от короткого замыкания. Но для приборов небольшой мощности (с правильно подобранными параметрами трансформатора) угроза короткого замыкания очень незначительна.

Как правильно подключить

Правила, которые будут входить далее, не так сложны. Сделать может каждый человек.  После монтажа следует два принципа работы, которые зависят от количества устройств, входящих в цепь. В нее входят трансформаторы и лампы.

Монтаж

Перед подключением следует составить схему, которая будет четко отражать место, где находится выключатель и трансформатор. Если устройства будет находиться внутри замкнутого пространства, объем не должен превышать 10 литров (нужно для отвода тепла).

Важно! Расстояние от трансформатора до лампы не должно быть меньше 250 миллиметров. Иначе могут возникнуть неприятности, которые нужно будет в срочном порядке устранять

Подключение

Схема подключения будет зависеть от количества приборов. После проделанных операций с монтажом можно приступать к дальнейшим действиям. Существует два способа подключения, которые являются базовыми ко всем остальным способам.

Один светильник

Лампа может быть рассчитана на 12 В (что используется везде), а может на 220 В. Схема подключения – параллельная. В такой системе существует два типа: лучевая (одна лампа – один проводник) и шлейф (после первого источника идут провода). Первый способ подключения эффективный, так как при поломке одной лампы не работает только она. Для такого способа нужно купить модель для параллельного подключения. Можно выполнить скрутку и сварку проводов.

Два и более

Такой способ подойдет для тех, кто не хочет тратить много денег. Он предполагает эффект «гирлянды» (при поломке одной выходят из строя все после нее). Чаще всего используется, когда нужно подключить две и более лампы. Действует также схема параллельного подключения. При подключении следует обеспечить одинаковое расстояние между лампочками, чтоб не возникло разного напряжения и различной яркости света.

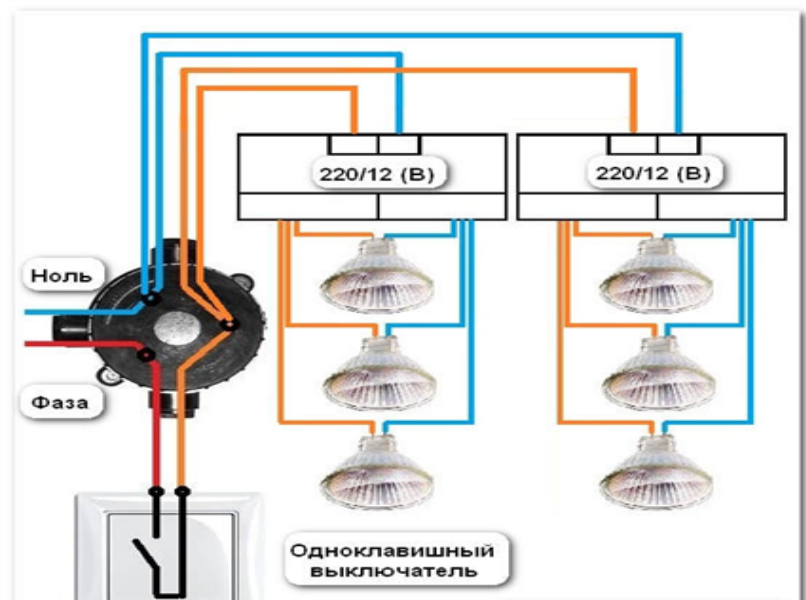

Две группы ламп с двумя трансформаторами

Две группы следует размещать на одинаковом расстоянии друг от друга, чтоб свет от них был одинаковый. Для одной  группы размещается один трансформатор, для другой – второй. После чего они подключаются к выключателю.

Различия галогеновых ламп

В зависимости от назначения галогенные источники света могут различаться:

  • по конструкции;
  • по цоколю;
  • по напряжению питания.

Конструкция и тип

На сегодняшний день промышленность выпускает галогенные лампы разнообразных размеров и форм. Капсульные приборы имеют вид компактной колбы-капсулы, которая в дополнение может оснащаться отражателем. Обычно такие лампы используют на транспортных средствах и в светотехнике (кино и фотосъемка, проекторы и пр.), но могут применяться и для точечного освещения жилых помещений или ландшафтного дизайна.

Капсульные галогенные лампы с собственным отражателем света и без

Линейные приборы имеют сильно вытянутую колбу и напоминают трубчатую люминесцентную лампу в миниатюре. Контакты для подключения питания у таких источников света расположены по краям колбы. Основная сфера применения линейных ламп – театральные, осветительные, поисковые прожектора и прожектора декоративной подсветки. Используются такие приборы для кино и фотосъемки.

Линейная галогенная лампа и прожекторы, ее использующие

Поскольку галогенная лампа сильно нагревается, она является сильным источником инфракрасного излучения. IRC-лампы, появившиеся относительно недавно, лишены этого недостатка. Специальное покрытие колбы пропускает видимый свет, но отражает ИК излучение, которое возвращается в колбу. Такое решение имеет сразу несколько преимуществ. Во-первых, IRC прибор несильно нагревает близкорасположенные объекты. Во-вторых, и это главное, за счет уменьшения расхода тепла лампа примерно на 45% экономичнее своего обычного галогенного собрата и имеет вдвое больший срок службы.

IRC-лампы выпускаются различных типоразмеров, и с первого взгляда могут выглядеть, как обычные. Отличить их от простых галогенок можно по маркировке IRC.

Инфракрасные лампы в отличие от IRC действуют с точностью до наоборот. Специальное покрытие пропускает ИК излучение, но задерживает видимый свет. Такие приборы намного эффективнее обычных и даже керамических ТЭНов. Им не требуется время на разогрев – они выходят на рабочий режим сразу же после включения и так же быстро остывают.

ИК-галогенная лампа и обогреватель, ее использующий

Последний тип галогенных ламп – прибор с дополнительной внешней колбой. С виду такое изделие почти не отличается от обычной лампочки: тот же цоколь, та же форма колбы. Но если присмотреться, то вместо вольфрамовой спирали можно увидеть миниатюрную галогенную лампу. Для чего нужна дополнительная колба? Во-первых, она предотвращает контакт с раскаленной галогенной лампой. Это исключает вероятность сильного ожога при прикосновении и делает прибор более пожаробезопасным.

Во-вторых, внешняя колба защищает основную от загрязнения, которого галогенные лампы очень боятся: раскалившаяся до 250 градусов Цельсия грязь вызывает локальный перегрев основной колбы и, как следствие, выход прибора из строя. Привычный внешний вид позволяет легко заменить лампу накаливания на галогенную, не изменяя внешнего вида светильника.

Обычно двухколбовые лампы оснащаются цоколем Эдисона того или иного размера и используются для замены обычных лампочек накаливания.

Цоколь

Тип цоколя, при помощи которого на лампу подается напряжение, зависит от назначения галогенки, ее размера, конструкции и величины питающего напряжения. Низковольтные компактные лампы обычно имеют штырьковый цоколь GU 5.3, G4, GY 6.35. Чтобы такой прибор не вставить вместо лампы на напряжение 220 или 110 В, последние оснащаются цоколями GU10 (с фиксацией), G9 или G12  (большой штырьковый).

Приборы с цоколем Эдисона (Е27 и E14) служат для замены обычных ламп накаливания. Практически все они снабжены дополнительной колбой. Линейные галогенки имеют разъем R7, а те, что предназначены для установки в транспортные средства, обычно выпускаются со стандартным «автомобильным» цоколем Н или HR.

Основные типы цоколей, устанавливаемых на галогенные источники света

Питание

Галогенные источники освещения выпускаются на несколько рабочих напряжений. Их не так много: 12, 24, 110 и 220 вольт. Лампы на 24 и 12 вольт предназначены для работы в автономной аппаратуре (фонари, переносные осветители и пр.) и транспортных средствах: автомобилях, мотоциклах, поездах, самолетах. Приборы с напряжением 110 и 220 В используются для освещения стационарных объектов: квартир, производственных помещений, стоянок и т. д.

Тем не менее 12- и 24-вольтовые лампы успешно используются и для обычного стационарного освещения в точечных светильниках для подвесных потолков. Для этого их достаточно включить в сеть 110 или 220 В через понижающий трансформатор – электромагнитный или электронный.

Как подключаются галогенные лампы: этапы действий

Установка точечных галогенных светильников требует внимательности и время.

Но работу можно провести самостоятельно:

Прежде чем проделать отверстие в подвесном потолке, надо произвести разводку электропроводов для напряжения в 12 либо 24 В. Также желательно установить трансформаторы для галогенных светильников.

  • Светильники соединяются параллельно между собой, затем к трансформатору.
  • Электропровод в распределительной коробке надо подключить так, чтобы фаза поступала на выключатель.
  • Ноль, который идет от щитка подсоединяется к нулю трансформатора.
  • Главным является не то, сколько преобразователей, а то, чтобы на каждый преобразователь подходил отдельный провод, а соединение всех приборов происходило в распределительной коробке.
  • Диаметр нужного отверстия указывается на упаковке светильника. Но лучше самому еще перепроверить.
  • Для ровного прорезания отверстия используется коронка нужного диаметра.

Если точечные светильники устанавливаются на подвесной потолок, то провода заранее крепятся к потолку. Затем происходит размещение светильников и укрепление на подвесах, подключение, проверка.

Перед натяжкой потолка, надо отключить питание, снять лампочки. После полной натяжки, находят места, где должны устанавливаться светильники (их видно через материал либо нащупываются), прорезаются отверстия. На них производится установка уплотнительных колец, сборка галогенного светильника.

При монтаже потолка из листов гипсокартона, надо также прежде проложить проводку по потолку, в местах установки ламп, провода должны свисать с запасом до 15 см. Это необходимо для случая, если отверстие прорежется со смещением. Чтобы избежать случая неправильных вырезов, схема подключения светильников переносится на гипсокартон.

Если потолок делается из деревянных перекрытий, то провод должен быть негорючим, и проложен в специальных коробах либо металлических трубах. Эти работы должны проводиться до момента укладки подвесного материала. Нарушение правил приведет к нежелательным последствиям.

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

Понижающие трансформаторы для галогенных ламп во время работы выделяют очень большое количество тепла. Поэтому необходимо соблюдать несколько требований:

  1. Запрещается подключение блока питания без нагрузки.
  2. Размещайте блок на негорючей поверхности.
  3. Расстояние от блока до лампочки не менее 20 сантиметров.
  4. Для лучшей вентиляции установите трансформатор в нише объемом не менее 15 литров.

Блок питания необходим для галогеновых ламп, работающих от напряжения 12 вольт. Он является своеобразным трансформатором, понижающим входные 220 В до нужных значений.

Меры безопасности

Самое главное при монтаже точечных галогенных светильников – соблюдение электробезопасности:

  • Перед проведением проводки, надо отключить автоматы. Они установлены в квартире, доме, либо в общем щитке на площадке. Если отключение производится в общем щетке, то точно надо знать, где находится автомат от вашей квартиры.
  • При установке подвесных потолков, провода должны крепиться к потолку, а не лежать сверху на материале.
  • Никогда не закрывать включенные галогенные лампы тканью, газетой и пр. Это приведет к порче товара и небезопасно.
  • При обнаружении постороннего запаха при включении света, немедленно принять меры.
  • Не пользоваться неисправными выключателями.
  • Уходя из дома, надо выключать свет. Это не только обеспечит дополнительный расход электроэнергии, но и может стать причиной пожара.
  • Если светильники устанавливаются во влажных помещениях, то они должны содержать специфические элементы, специально для таких установок. Данный момент и информация должна содержаться на упаковке.
  • Если галоген установлен в ванной, то надо предупредить прямое попадание воды (при купании используются специальные занавески).
  • Опасно устанавливать лампочки большей мощности, чем предусмотрено в светильнике. При этом элементы могут деформироваться, часто происходит короткое замыкание.

Особенности ремонта

При поломке устройства или нерабочем состоянии люстры можно поделать несколько несложных действий, которые помогут возобновить работу. В одних ситуациях можно проверить контакты, на этом остановиться. В других придется заменить трансформатор. Ниже рассмотрены ситуации, при которых нужно обращаться к той или иной схеме действия.

Проверка и чистка контактов

Проверка производится с обмотки. На ней написана маркировка, где указываются тип и номера выводов. Проверить контакты можно с помощью мультиметра. Это прибор, в функции которого входит обнаружение дефектов и поломок в трансформаторах и других электрических устройствах (а также свойства вольтметра, амперметра). Мультиметром проверяют обрыв обмотки и замыкание. Один конец прикрепляется к началу обмотки, второй – к концу. Проверяют каждый выход. При нуле на устройстве поломка найдена.

В трансформаторе может возникнуть межвитковое замыкание. Такую проблему невозможно найти с помощью мультиметра. Если на проводах не видно почернений, нет соответствующего запаха гари, всё в порядке. При любом из условий следует аккуратно отсоединить трансформатор из цепи. Межвитковую проблему устраняют еще одним слоем намотки.

При чистке трансформатора используется ветошь, смоченная бензином. При негодности старых проводов ставятся новые. После проведения всех операций устройство сушат в темном месте и ставят в цепь.

С пультом управления

Важно: галогенные лампы нельзя трогать руками!

При выходе из строя трансформатора не будет работать часть лампочек. Возможно такое, что провода окислились или начали неисправно работать по другим причинам. В любом случае, если проблема с трансформатором, его следует отцепить от сети и протереть ватной палочкой. Если же проблема не в нем, то нужно проверить сами лампы (могут сгореть) или пульт управления (сели батарейки).

Замена трансформатора

В случае полного сгорания прибора его следует заменить. Как понять, что устройство перестало работать? Если при включении не светят галогенные лампы, значит трансформатор выше из строя. Ниже описано, как подобрать мощность и заменить прибор в люстре.

Как выбрать и рассчитать мощность трансформатора

Как было сказано в статье, существует два типа ламп. Одни рассчитаны на 220 В без понижения, другие действуют на напряжении в 6, 12 и 24 В. Для большей безопасности рекомендуется использовать вторые лампы, покупая трансформатор.

Для того чтобы рассчитать нужный коэффициент понижения, нужно знать количество лампочек и их мощность. Следует умножить количество галогенных ламп на мощность и прибавить к числу 15% от него. Подбирать трансформатор следует с той цифрой, которая ненамного выше вычисленной. Набор мощностей состоит из 50-70, 105, 150, 200, 250, 300-400 Вт. Если получится число 98, то трансформатор нужно брать 105.

Как правильно поменять

Проблема возникает при лампах, для которых нужно напряжение в 12 В. Для галогенных ламп необходимо равное постоянно количество тока. При смене трансформатора заменяется также электрическая цепь. Починить не так сложно: следует при отключённом питании отцепить прибор от сети, заменить его на новый, вставив на то же место. При подключении проводов необходимо наблюдать за входами.

Электронный блок управления

Блок управления по-другому называется контроллер. Проблема может возникнуть, когда не включается одно реле. Проверять исправность следует с помощью мультиметра. При включенном токе напряжение не должно быть больше 12 В. Если ремонт не принес никаких результатов, контроллер можно купить. Большинство блоков управления имеют одинаковую структуру, что облегчает их выбор.

Модели с диодным мостом

Трансформатор (12 Вольт) данного типа производится на базе селективных триггеров. Показатель порогового сопротивления у моделей в среднем равняется 35 Ом. Для решения проблем с понижением частоты устанавливаются трансиверы. Непосредственно диодные мосты используются с различной проводимостью. Если рассматривать однофазные модификации, то в этом случае резисторы подбираются на две обкладки. Показатель проводимости не превышает 8 мк.

Тетроды у трансформаторов позволяют значительно повысить чувствительность реле. Модификации с усилителями встречаются очень редко. Основной проблемой трансформаторов данного типа является отрицательная полярность. Возникает она вследствие повышения температуры реле. Чтобы исправить ситуацию, многие эксперты рекомендуют использовать триггеры с проводниками.
