Подключение варочной поверхности к электросети: однофазный и двухфазный вариант
Как подключить электроплиту 380 на 220. Как подключить электроплиту к розетке на 220 Вольт

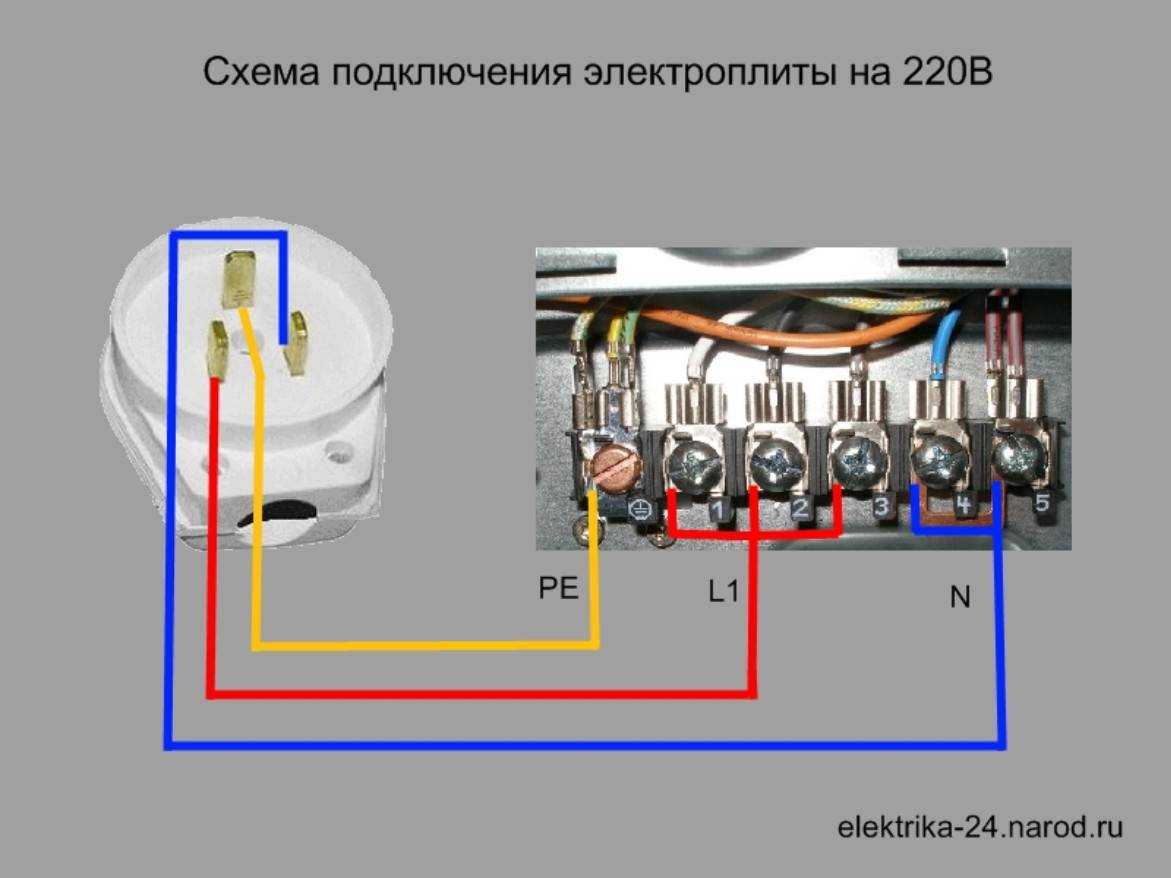

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.
Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.
По обще принятым нормам в кабеле для подключения электроплиты ноль будет синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.
Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).
Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.
При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .
Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.
Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:
- Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов. В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
- Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу. Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
- Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом. В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.
Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.
Подключение электроплиты через клеммник. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ
Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

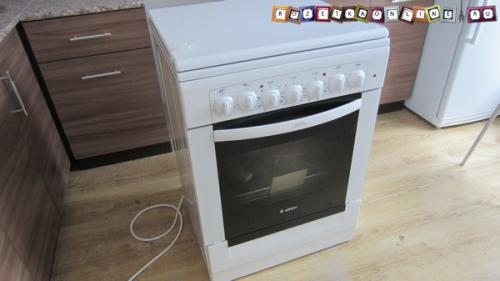

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.
Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

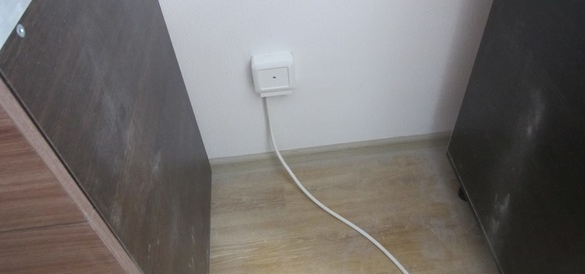

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.
Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.
Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.
В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.
Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.
В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.
Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.
Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

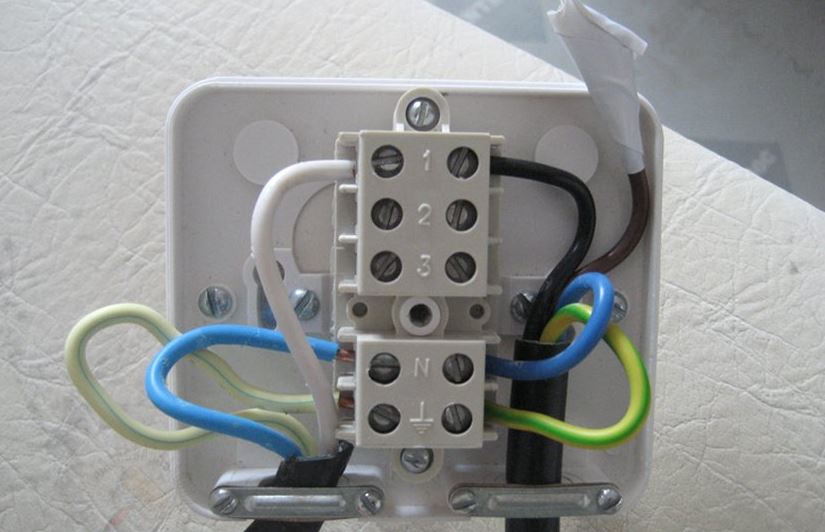

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.
Схема подключения у них следующая:
Черный провод (клемма с маркировкой 1) – Фаза
Синий провод (клемма с маркировкой N) – Ноль
Желто-зеленый провод (клемма с маркировкой заземления) – Заземление
Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.
Какая должна быть розетка?
Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.
Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.
Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.
Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.
Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.
Монтаж кабеля
Если строители вывели только трехжильный кабель, то для установки специальной розетки для электроплиты или клеммной коробки вам понадобится проштробить канавки в стене для углубления кабеля — эти работы требуют определенных навыков и занимают много времени, но в результате интерьер квартиры не пострадает, а кабель будет скрыт в стене. Перед этим пользователь должен решить, какой тип соединения будет актуальным:
- подключение напрямую;
- монтаж раздаточной коробки;
- установка розетки.
Напрямую
Такое подсоединение электрической плиты специалисты считают самым безопасным, потому что отсутствие дополнительных проводов намного снижает риск перегревания техники. В новостройках строители очень часто не утруждают себя всякими коробками и розетками — они оставляют кабель заизолированным, а остальное пусть решают будущие жильцы.
Через клеммную коробку
Подключение электроплиты своими руками при отсутствии вилки на проводе (такая ситуация характерна для многих современных моделей) возможно с применением клеммной или раздаточной коробки, которая присутствует в новых квартирах повышенной комфортности. Такая коробка устанавливается на стене кухни на уровне не ниже 60 см от пола, а плиту надо ставить не далее 2-х м от нее.
Внутри уже имеется подключение к домашней сети, вам остается только выяснить, как подключить электроплиту. Схема довольно простая: черный провод — это фаза, синий — ноль, а желтый — соответствует заземлению. Подключаем все три жилы к коробке, ориентируясь по цветовой гамме, и получается так, как показано на фотографии.
Проверяем затяжку соединительных винтов и закрываем крышку. В результате наших действий должно получиться, как на фото ниже.

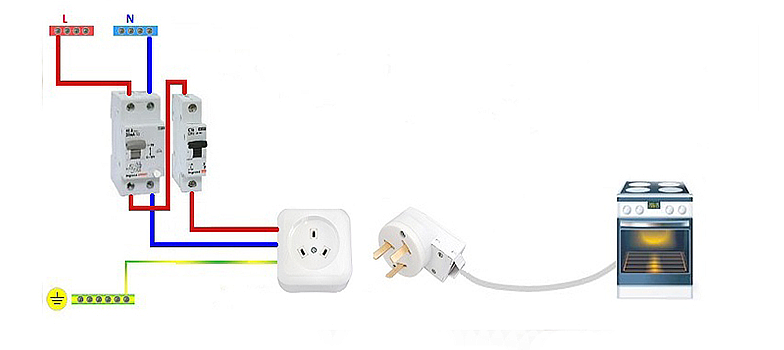

Через розетку
Следующим видом подсоединения электрических приборов к сети является установка розетки специальной конфигурации и с обязательным заземлением.
Сегодня на кухне используют розетки трех основных видов.
- Российская разработка с верхним расположением провода заземления, его вход развернут на 90° к остальным двум отверстиям.
- Производства Республики Беларусь — здесь все контакты развернуты на 120°.
- Европейский вид — два контакта круглого сечения, а заземление плоского и находится внизу устройства. Это устаревший вариант, потому что сейчас многие страны перешли на свои личные виды розеток.
Расчет возможностей сети в квартире
Перед осуществлением такого сложного и ответственного дела, как подключение электроплиты в квартире или доме, важно продумать каждую деталь. Не помешает ознакомиться с техническими характеристиками, стандартами прокладки электролинии, прочим

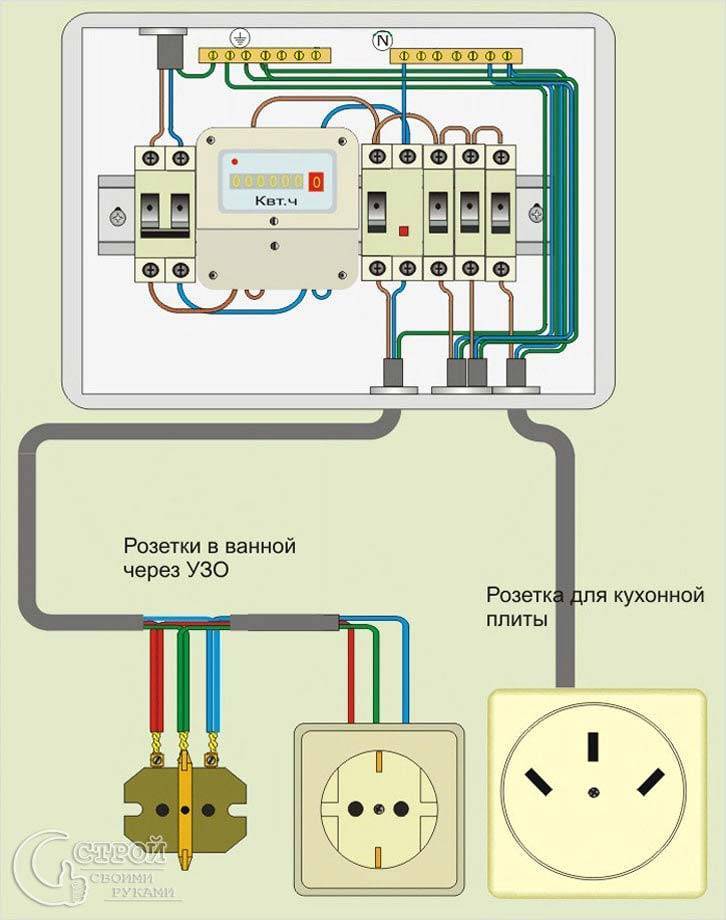

Линия для плиты
При обдумывании линии для плитки стоит учесть, что устанавливать ее обязательно согласно техническим характеристикам. Они указывают, что провод должен идти перпендикулярно вверх над местом входа, затем поворачивать в сторону за 20 см до потолка. Параллельно ему линия ведется до места выхода так, чтобы войти в нее перпендикулярно.
Какой шнур нужен
Шнур должен быть трехфазный, иметь качественный кабель-канал и достаточную длину для правильного закрепления линии. В срезе его площадь по правилам равняется 4 мм в квадрате (до 12 метров длины), а с большей продолжительностью понадобится кабель 6 мм квадратных.
Защитные приборы
Рекомендуется ставить, и автомат, и УЗО, так как они будут предохранять прибор от перепада напряжения и последствий нарушения целостности кабеля – короткого замыкания
Но важно грамотно их подобрать, автоматический прибор должен максимально соответствовать самым высоким возможностям электроприбора, а УЗО – на уровень выше него
Электрические параметры и номиналы автоматов защиты
Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.
Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.
С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.
Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.
Правильный выбор розетки для варочной панели

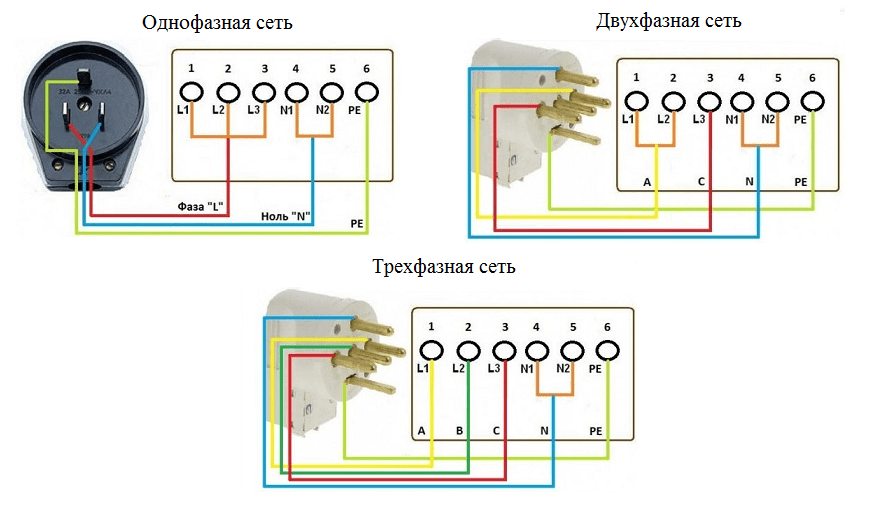

Схемы подключения
Стандартные схемы подключения не зависят от выбранного вами способа подсоединения техники к домашней сети и бывают трех видов: одно-, двух- или трехфазными. Если ваша плита рассчитана на 220В, то надо использовать первый вариант, а если на 380В, то применяются второй и третий варианты.
Одна фаза
К однофазной сети осуществляется подключение в городских квартирах многоэтажек, где вся проводка выполнена при помощи трехжильного провода. Чтобы без ошибок подсоединить новую бытовую технику, надо использовать специальные перемычки из меди сечением не менее 6 мм — они обычно присутствуют в распределительных коробках. Если по какой-то причине они отсутствуют, то их легко можно купить в магазине электротоваров. Соединение выполняется по следующей схеме:
- соединяем шиной винты № 1, 2, 3 с символом L;
- вторая шина соединит винты № 4 и 5, помеченные буквой N;
- оставшийся свободным винт с буквами PE используется для подключения заземления.
Провода распределять надо таким образом:
- черный или коричневый провод — это фаза, подключаем к клеммам L 1, 2 и 3;
- синий или ноль — закрепляется на № 1 и 2;
- зеленый — заземление крепим к соответствующей клемме.
Установленный порядок подсоединения разработан инженерами-специалистами в области электрических приборов и обсуждению не подлежит.
Двухфазное подключение
Подобная схема чаще всего применяется в частных домах, но можно ее применить и в квартире, когда проводка состоит из провода с четырьмя жилами. В этом случае перемычку ставим между винтом №1 и L1, вторую — винты N4 и N5, а винт L2 и для заземления остается свободным (см. схема 2N). Как правильно подсоединить провода, показано на фото:
- желтый провод подключается к перемычке клемм L1 и L2 — это A фаза;
- красную жилу — к клемме L3, фаза C;
- синяя обмотка — к перемычке нулевых клемм №4 и 5;
- зеленый провод — это стандартное заземление.
Три фазы
Такой вид подключения используется только в частных строениях или домах очень старой постройки, в современных квартирах практически не используется. Внешняя сложность не должна пугать домашнего мастера — реализация этого подключения довольно легко выполнима при точном выполнении рекомендаций.
Устанавливаемый вариант использует кабель нестандартного сечения с количеством жил 4 или 5 шт., при этом применяется только одна шина для нулевых клемм № 1 и 2, жилы необходимо подключать в таком порядке:
- фаза A — провод желтого цвета подключается к контакту L1;
- B — контакт L2, жила с обмоткой зеленого цвета;
- C — L3, провод красного цвета;
- N — синий провод идет к шине нулевых контактов;
- заземляющий провод подводится к аналогичной клемме.
Как подключить плиту. Как подключить электроплиту самостоятельно и пошагово: схемы, видео
Добавил(а): Сергей Колосов 15 ноября
О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе.
Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так.
Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.
Общие требования для подключения электроплит
Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.
Независимо от марки схема подключения у всех плит одинаковая
Итак, вот основные требования для подключения электроплиты:
- для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
- плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
- подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».
Рассмотрим каждый из вышеперечисленных пунктов подробнее.
Отдельная линия проводки
Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.
Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.
Для подключения плиты лучше использовать многожильный кабель.
На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.
Мощность автомата выбирается в соответсвии с мощностью плиты
Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.
Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.
Подключение кабеля к плите
Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.
Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.
Перед началом работ крышку необходимо снять
Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт). При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером
Перед подключением плиты сеть обязательно нужно ‘прозвонить’

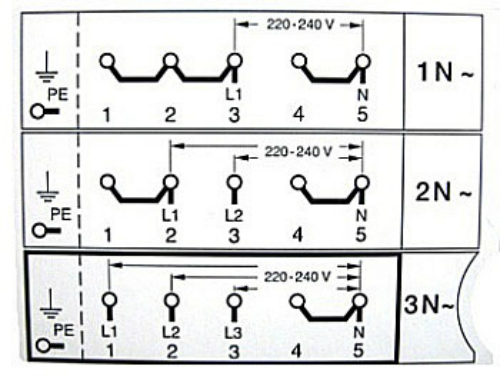

Зажимы клеммной коробки электроплиты имеют следующую маркировку:
- L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
- N – нулевые клеммы. Это клеммы 4 и 5;
- И клемма заземления, помеченная специальным значком.
Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).
Однофазное
Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.
Однофазное подключение с перемычками производителя
Подробнее схема однофазного подключения представлена на следующем рисунке.
Перемычки устанавливаются между всеми клеммами
Двухфазное
Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».
Для двухфазного подключения используют две перемычки
В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.
Варианты подключения электроплиты к сети
Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.
Подключение к однофазной электросети
Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.
Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.
При подключении кухонной плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.
Двухфазное подключение
Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.

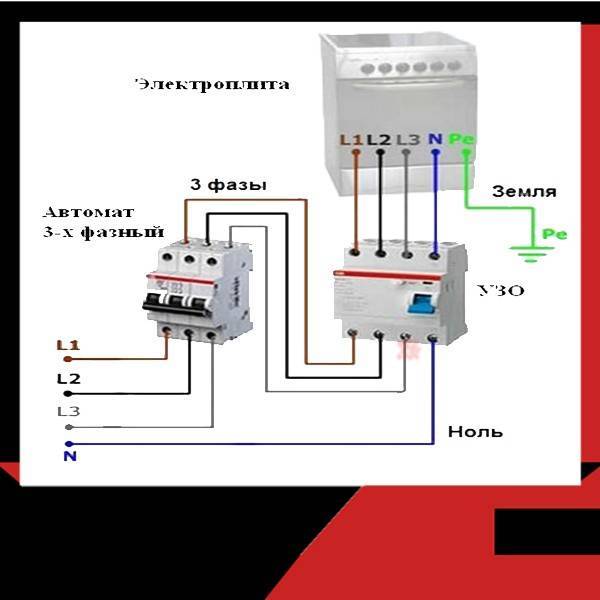

Трехфазное подключение
Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.
Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.
Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.
Требования, предъявляемые к схеме подключения электроплиты:
- при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
- для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
- электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
- розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.
Подготовительные мероприятия
Что понадобится из принадлежностей и расходных материалов, станет ясно по ходу рассказа. Поэтому на таких «мелочах», как отвертки, пробник и тому подобное, останавливаться не имеет смысла. Любая эл/монтажная работа подразумевает использование определенного набора бытового инструмента.
Обследование силового щитка
В первую очередь необходимо проверить, на какой максимальный ток рассчитан вводной автомат. Значение в пределах 45±5 А – все в порядке; этого, как правило, достаточно. А вот если меньше, придется заменить.
Рекомендация – в частных домах комнат, как правило, больше, чем в квартире. Естественно, что при наличии денег и свободного пространства коттеджи «укомплектованы» бытовой техникой не так, как они. Изделий довольно много. Рекомендуется не полениться и подсчитать суммарную потребляемую ими мощность, а потом еще добавить и электроплиту. Выдержит ли ? Практика показывает, что его может регулярно «выбивать». Это по большей части касается домов приобретенных. Не факт, что новый хозяин досконально знает, что и как смонтировал в щитке прежний владелец.
Наличие заземления
Это касается собственников квартир, так как перед владельцами коттеджей такая проблема не стоит.
Рекомендация – самостоятельно в этот вопрос лучше не вникать, а пригласить электрика из ЖЭУ. Почему? Только он знает, по какой схеме подключен дом. Если это система TN-C, то возможны «сюрпризы», так как самостоятельное в таком подъездном щитке нередко приводит к аварийным ситуациям. Одна из распространенных – так называемое отгорание нуля. Последствия спрогнозировать несложно, в том числе, и для кошелька хозяина электроплиты.
Выбор варианта подключения
Существует два способа подключения – с помощью вилки (или под коробку без нее) или же подсоединения к клеммам. Принято считать, что привычный метод соединения с розеткой целесообразен, когда напряжение не превышает 220В, а это означает только однофазную схему. Если она состоит из двух или трех фаз, то Вольты увеличиваются до 380, тогда работать система корректно не будет. Здесь логично использовать клемма-связь. А вот определиться с тем, использовать розетку или подвести под нее провод, поможет необходимость или ее отсутствие в дополнительном доступе к сети, чтобы подключать другие приборы.
Общие схемы подключения к сети
Пожалуй, это самая простая схема подсоединения к однофазной сети, для того чтобы подключить питание вам понадобится:
- Установить перемычки на клеммы L1 и L2, L2 и L3.
- К L2 подсоединить коричневый провод под фазу.
- Установить перемычку на N1 и N2.
- К N2 подключить нейтраль.
- На заземляющий контакт выводится провод заземления.
При этом вы должны помнить, что это общая схема. Во многих схемах, которые идут вместе с документацией могут быть другие названия клемм
. Мало того, даже их количество может быть разным.
Если вам нужно будет подключить плиту к трёхфазной сети, то схема будет немного отличаться. У вас будет три фазы, которые нужно просто подсоединить к трём клеммам L1-L3. При этом в процессе монтажа никакие перемычки не нужны. N1 и N2 вместе с PE подключаются к советующим контактам.
Подключить заземление электроплиты
Кто то спрашивал меня, а заземление обязательно и как быть если его нет? Тут скажу коротко: Заземление обязательно!
Оно должно быть у вас в проводке розетке для электроплиты (если дом предусмотрен к подключению электроплиты), если нет, то нужно заняться вопросом как его сделать, но эта уже отдельная и большая тема, кстати, без электрика вам будет тут туго.
Одно знаю точно, если нет заземления в розетке, то не надо соединять заземление электроплиты на батарею или водопровод. Это не будет заземлением, это будут массовые удары током ваших соседей и вас в том числе, при касании батарей или смесителя водопровода. Помните: заземление должно быть своё и выполнено по всем правилам, а не по принципу вроде бы есть, да и ладно.
В заключении советую просмотреть моё видео (которое я снял для вас), там я объясняю, как подключить электроплиту самому, без услуг электрика, на примере своей новой электроплиты.
Как правильно заземлить электроплиту
Неверно заземленная электроплита опасна. На ее корпусе может быть высокое напряжение. Оно незаметно, пока через тело пользователя не пройдет цепь тока. Например, при касании одной рукой корпуса плиты, а другой — батареи. Конечно, поверхности всех современных электроприборов покрыты эмалью или порошковой окраской с добавлением пластика. Но это не значит, что можно игнорировать правила подключения.
В устаревших электросетях это частенько делают соединением квартирной точки нуля с контактом заземления. Это чревато возникновением аварийных ситуаций. При отгорании данной линии в щитке на прибор поступит высокое напряжение.
Еще опаснее, когда за дело берутся неопытные электрики в сетях, где кабели не помечены цветовой маркировкой. В этом случае фаза с нулем частенько меняются местами. Такое «заземление» сразу образует на корпусе плиты высокое напряжение. Поражение человека электротоком может произойти в любой момент.
Есть несколько вариантов заземления бытовой плиты. На каком остановиться – каждый решает индивидуально.
Чего нельзя делать ни в коем случае
Среди некоторых обывателей бытует мнение, что трубы центрального отопления, сделанные из металла, станут отличной точкой для подключения заземления. Пользоваться таким вариантом нельзя ни в коем случае. Подключение вывода земли к трубе батарей создает опасность для всех жителей дома.
Известны случаи, когда люди получали удар током. Есть и происшествия с летальным исходом, соседи снизу нерадивого владельца электроплиты получали серьезнейшие электротравмы. Даже если устройство находится на первом этаже, и путь тока не несет явной опасности, вода внутри труб является проводником. И риск поражения жителей дома электротоком остается довольно высоким.
Исследование квартирного щитка
Узнать, заземлен ли щиток квартиры или общий на лестничной клетке, можно у обслуживающей дом компании или в ЖЭКе. Если там не могут дать однозначного ответа, лучше найти иной способ решения проблемы. Но если пользователь получает точные данные, желательно, документально подтвержденные — достаточно просверлить в металлической шине щитка отверстие и закрутить в него болт. Закрепив на нем желто-зеленый провод плиты, последнюю безопасно заземляют.
Создание заземляющего контура
Правила заземления объектов недвижимости подчиняются строгим нормативам, в которых описана как конструкция шины, так и ее сопротивление и другие параметры. Однако для бытовых условий при защите плиты систему можно упростить. Для создания заземляющего контура следует действовать так.
- В землю вдоль стены дома на расстоянии от полуметра до метра друг от друга вбиваются три металлических прута диаметром 16 мм и более, длиной 250 мм и более. Как вариант, можно использовать стальные уголки.
- Создается контур заземления привариванием к свободным концам прутов (уголков) стальной полосы шириной 40-50 мм, толщиной 5 мм.
- От контура по стене выводится 8 мм стальная проволока. Одним концом она приваривается к полосе, на другой имеет пластинку с отверстием для болта.
- Проволока выводится до уровня окна квартиры.
- Изнутри, по полу или выше, выводится кабель заземления плиты.
- Провод соединяется с пластинкой при помощи болта на высоте не менее 250 мм от земли.
Сделанный самостоятельно контур необходимо проверить. Для этого стоит пригласить специалиста региональных электросетей. Контур бытового назначения должен иметь сопротивление не более 8 Ом. Если данный параметр больше, потребуется вбить дополнительные прутки. Оптимальное значение контура заземления — 4 Ом и ниже.
Пассивная защита
Что делать, если заземлить плиту никак не получается? В этом случае применяются превентивные меры против поражения электротоком.
- Плита размещается так, чтобы было невозможно одновременно коснуться ее корпуса и кранов, батарей, иных металлических предметов.
- На полу возле плиты, в рабочей области, настилается диэлектрическое покрытие. Это резина, линолеум, минимум плотный сухой коврик.
- Автоматы с тепловым расцепителем заменяются на дифференциальные. Последние реагируют на токи утечки в 30 мА и оперативно разорвут цепь при возникновении аварийной ситуации.
Диэлектрический коврик убережет от поражения электрическим током
Естественно, с плитой стоит обращаться крайне аккуратно. Отсутствие заземления грозит не только здоровью владельца устройства. Сама плита может стать источником, например, пожара, нанося значительный материальный ущерб.
Выводы

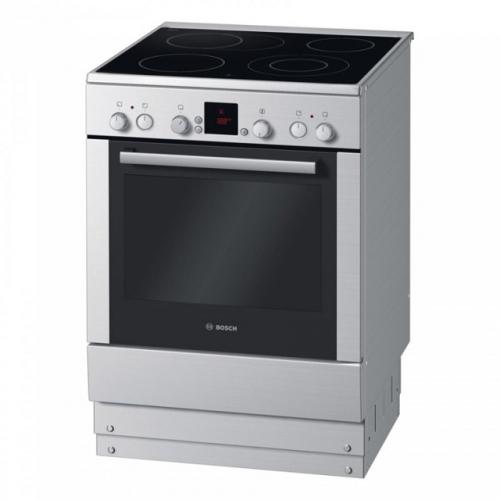

Современная электрическая плита – это достаточно сложное оборудование. Чтобы электроплита могла работать с максимальной безопасностью и эффективностью, необходимо обеспечить ей питание с соответствующими параметрами. Розетка, проводка и автомат должны выдерживать нагрузку больше той, что создает сама плита. Лучше всего, если для запитки плиты используется отдельная линия, а для ее защиты – соответствующие устройства. Правильно подключить плиту к электросети с соблюдением всех необходимых требований сможет только опытный специалист. Заниматься этим самостоятельно, а особенно при отсутствии навыков, не стоит. Самостоятельный монтаж проводки может стать причиной очень больших неприятностей.
