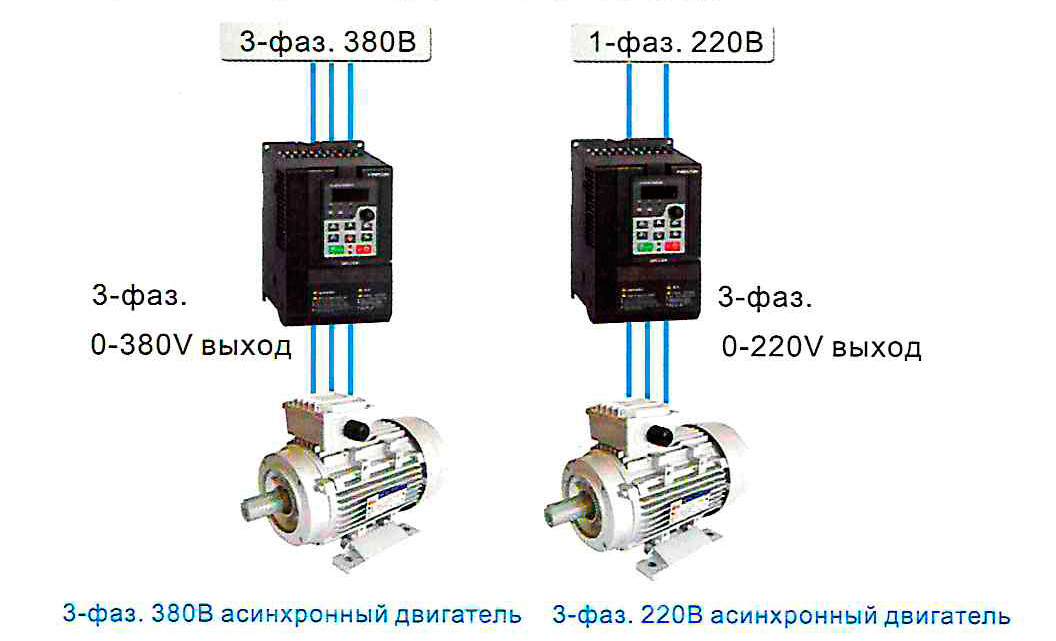

Особенности и схема подключения частотного преобразователя к разным типам электродвигателей

Основные характеристики, необходимые для программирования

Каждой характеристике присвоен свой буквенно-цифровой код, который зависит от производителя и конкретной модели частотника. Для программирования необходимо рассчитать и ввести следующие основные параметры:

• Режим эксплуатации электродвигателя (усредненное число включений, отключений, реверсов электрической машины в заданный промежуток времени).
• Требуемое время разгона и динамического торможения электродвигателя.
• Наибольшую рабочую частоту электрической машины.
• Максимальное значение тока в % от номинального.
• Условия пуска двигателя при подаче напряжения в сети.
• Алгоритм автоматического регулирования, который положен в основу функционирования САР.
• Режим сброса ошибок, вызывающих остановку электродвигателя.

В процессе программирования также задается назначение аналоговых и дискретных выходов и выходов преобразователей частоты. Входы ЧП бывают 2-х типов:

• Дискретные входы. Служат для подключения реле, кнопочных станций и других двухпозиционных устройств. При задании их конфигурации можно присвоить каждой кнопке определенное значение частоты ЧП.
• Аналоговые входы с уровнем сигнала 0-10В и 4-20 мА. Первые используют для подключения потенциометров, предназначенных для бесступенчатой регулировки частоты. Рекомендуемое их сопротивление составляет 1 кОМ или более. Токовые входы предназначены для датчиков скорости, положения вала, технологических параметров. По ним осуществляется управление электроприводом по событиям.

Перечень вводимых параметров зависит от модели и назначения преобразователя частоты, алгоритма регулирования, особенностей промышленного оборудования. При программировании следует учесть, что некоторые характеристики невозможно изменять при работающем электроприводе.

Перед началом программирования частотных преобразователей необходимо убедиться, что все подключения соответствуют схеме. Далее подают напряжение на частотники и осуществляют восстановление заводских настроек. Это осуществляется вводом соответствующей команды или нажатием клавиши “сброс” и последующей перезагрузкой преобразователя частоты. После возврата к настройкам по умолчанию входят в меню частотника и вводят все необходимые параметры. В меню обычно имеются 8 подразделов:

• Set или установка. В этом разделе осуществляется ввод диапазона рабочих частот, время разгона и торможения электрической машины, настройка уставок защит.
• drC. Этот пункт предусмотрен для внесения паспортных данных электродвигателя, здесь также вводят параметры регулирования.
• I-O. в этом разделе осуществляется задание назначений выходных и выходных клемм частотника. Их можно запрограммировать на подключение датчиков технологических параметров.
• CtL Этот подпункт главного меню служит для конфигурирования управляющих каналов и задания уровня доступа.
• FUn. В этом разделе задаются режимы управления по событиям. Тут программируются параметры ПИД-регулирования, позиционирование вала двигателя в претензионных проводах, управление электромагнитным тормозом, интервал скоростей и другие характеристики, связанные с регулированием технологических параметров.
• FLt. В этом пункте осуществляется задание автоматического управления приводом при возникновении неисправностей и ненормальных режимов работы.
• СОМ. Этот раздел предназначен для выбора протокола обмена данными и параметров связи с удаленными устройствами управления и контроля.
• SUP. Этот пункт служит для индикации внутренних характеристик ПЧ и установленных настроек.

Помогла ли вам статья?

Да2Не особо

Самостоятельная сборка

Несмотря на то, что покупка надежного и долговечного частотного преобразователя является приоритетным вариантом, такой прибор можно собрать своими руками. Во всемирной сети выложена не одна схема и инструкция, как это сделать. В действительности, сборка своими руками может стать отличной альтернативой в ситуации, когда преобразователь нужен для небольшого бытового устройства. Самодельное устройство справится со своими задачами не хуже покупного, а будет стоить значительно дешевле. Но попытки создания подходящего преобразователя для работы мощных асинхронных двигателей лучше оставить – здесь, как ни старайся, превзойти профессиональные приборы по эффективности и качеству не получится.

Итак, давайте подробно рассмотрим, как собрать частотный преобразователь для асинхронного двигателя своими руками

Обратите внимание, что параметры домашней однофазной электросети позволяют использовать в данном случае двигатель с мощностью не больше 1 кВт

1. 1. Для работы двигателя нам необходима схема подключения обмоток «треугольник». Для этого нужно выводы обмоток соединить между собой последовательно, соблюдая принцип «вывод одной обмотки к вводу другой».

1. Для того чтобы сконструировать преобразователь своими руками нам необходимы следующие компоненты:
   • любой микроконтроллер аналогичный AT90PWM3B;
   • драйвер трехфазного моста (аналог IR2135);
   • 6 транзисторов IRG4BC30W;
   • 6 кнопок;
   • индикатор.
2. В конструкцию создаваемого нами прибора входят две платы, на одной из которых располагаются драйвер, блок питания, входные клеммы и транзисторы, а на второй – индикатор и микроконтроллер. Для соединения плат между собой воспользуемся гибким шлейфом.
3. Для сборки частотного преобразователя необходимо использовать импульсный блок питания. Можно воспользоваться готовым устройством, или собрать его самостоятельно (не будем описывать данный процесс – это тема для отдельной статьи).
4. Для контроля за работой двигателя необходимо подвести внешний управляющий ток, однако мы можем воспользоваться микросхемой IL300 с линейной развязкой.
5. Транзисторы и диодный мост устанавливаются на общем радиаторе.
6. Для дублирования управляющих кнопок используются оптроны ОС2-4.
7. Установка трансформатора на однофазный преобразователь частот для двигателя небольшой мощности не является обязательным шагом. Можно обойтись токовым шунтом с сечением проводов 0,5 мм, и к нему подключить усилитель DA-1 (кстати, он же будет служить для измерения напряжения).
8. В нашем случае мы собираем своими руками преобразователь для асинхронного двигателя мощность в 400 Вт, поэтому не станем устанавливать термодатчик – схема и без него достаточно сложна.
9. По окончанию сборки необходимо изолировать кнопки с помощью пластмассовых толкателей. Управление кнопками осуществляется с помощью опторазвязки.

Обратите внимание, что при использовании длинных проводов, на них необходимо надеть помехоподавляющие кольца

Он позволяет регулировать вращение двигателя в диапазоне частоты 1:40.

Для чего может быть нужен электродвигателю частотный преобразователь

Применение частотных преобразователей позволяет снизить затраты на электроэнергию, расходы на амортизацию двигателей и оборудования. Их возможно использовать для дешевых двигателей с короткозамкнутым ротором, что снижает издержки производства.

Многие электродвигатели работают в условиях частой смены режимов работы (частые пуски и остановки, изменяющуюся нагрузку). Частотные преобразователи позволяют плавно запускать электродвигатель и снижают максимальный пусковой момент и нагрев оборудования

Это важно, например, в грузоподъемных машинах и позволяет снизить негативное влияние резких пусков, а также исключить раскачивание груза и рывки при остановке

При помощи ПЧ можно плавно регулировать работу нагнетательных вентиляторов, насосов и позволяет автоматизировать технологические процессы (применяются в котельных, на горнодобывающих производствах, в нефтедобывающей и нефтеперерабатывающей сферах, на водопроводных станциях и других предприятиях).

Использование частотных преобразователей в транспортерах, конвейерах, лифтах позволяет увеличить срок службы их узлов, так как снижает рывки, удары и другие негативные факторы при пусках и остановке оборудования

Они могут плавно увеличивать и уменьшать частоту вращения двигателя, осуществлять реверсивное движение, что важно для большого количества высокоточного промышленного оборудования

Преимущества частотных преобразователей:

1. Снижение затрат на электроэнергию: за счет снижения пусковых токов и регулирования мощности двигателя исходя из нагрузки;
2. Увеличение надежности и долговечности оборудования: позволяет продлить срок эксплуатации и увеличить срок от одного технического облуживания до другого;
3. Позволяет внедрить внешний контроль и управление оборудованием с удаленных компьютерных устройств и способность встраивания в системы автоматизации;
4. Частотные преобразователи могут работать с любой мощностью нагрузки (от одного киловатта до десятков мегаватт);
5. Наличие специальных компонентов в составе частотных преобразователей позволяет защитить от перегрузок, обрыва фазы и короткого замыкания, а также обеспечить безопасную работу и отключение оборудования при возникновении аварийной ситуации.

Конечно, глядя на такой список достоинств можно задаться вопросом, почему бы их не использовать для всех двигателей на предприятии? Ответ тут очевиден, увы, но это высокая стоимость частотников, их монтаж и наладка. Не каждое предприятие может позволить себе эти расходы.

Особенности и схема подключения частотного преобразователя к разным типам электродвигателей

Преобразователи напряжения с 12 на 220 вольт

Асинхронные электродвигатели: устройство, принцип работы, характеристики

Схема работы устройства плавного пуска, его назначение и конструкция

Обзор современных протоколов промышленной автоматизации — Modbus, Profinet, EtherCAT и др.

Модульные выключатели нагрузки: устройство, отличия от автоматов, особенности выбора и применения

Во вторых

Следует подключить фазовые выходы частотного преобразователя к контактам электрического двигателя. При этом обмотки электрического двигателя следует подключить по принципу «треугольник» или «звезда». Тип выбирается исходя из напряжения, которое вырабатывает частотник. Как правило, к каждому инвертеру приложена инструкция, в которой подробно расписано, как соединяются обмотки двигателя для подключения конкретного частотника. Схема подключения частотного преобразователя к 3-х фазному двигателю также должна быть приведена в инструкции.

Обычно на корпусах двигателей приведены оба значения напряжения. Если частотник соответствует меньшему, то обмотки соединяются по принципу треугольника. В других случаях по принципу звезды. Схема подключения частотного преобразователя также должна быть приведена в паспорте частотника. Там же обычно приводятся и рекомендации по подключению.

Подготовка

Установка преобразователя частоты для электромотора – процесс сложный и ответственный. Он пройдет тем проще и быстрее, чем правильнее сделан выбор частотного преобразователя. Поиск оптимального варианта устройства отталкивается от условий будущей эксплуатации. Опорные моменты следующие.

• Место установки частотного преобразователя. От него зависит несколько важных характеристик частотника. Класс влаго- и пылезащищенности корпуса. Современные преобразователи частоты выполняются в нескольких классах – IP 20, 54, 65. Чем выше защита (первая цифра отвечает за пылезащиту, вторая – за влагонепроницаемость), тем шире возможности по выбору места установки. Модели с IP 20 монтируют только в электротехнические щиты (с автоматикой или ручной системой управления приводом), установленные в помещениях с низким уровнем влажности. Установка в корпусах IP 54 или IP 65 возможна рядом с обслуживаемым мотором.
• Основание преобразователя частоты. Если устройство будет в зоне, удаленной от вибраций и электромагнитных полей, ему достаточно ровной твердой площадки. В противном случае монтаж может осуществляться на опорах, гасящих вибрации, или в шкафах с экранами.
• Климатическое исполнение. Если преобразователь частоты устанавливается на открытой или частично открытой платформе, климатическое исполнение должно соответствовать максимальной и минимальной температуре окружения в теплый и холодный сезон, соответственно. При закрытом монтаже температурный режим, которому должен соответствовать прибор, задает помещение.

Состояние сети (ее напряжение ниже или равно номинальному напряжению прибора). Параметры электродвигателя (совместимость). Проект подключения. Это база для выбора модели.

При установке частотника в шкаф важно соблюсти отступы корпуса от стенок шкафа или других приборов, расположенных в сборке. Размеры отступов определяются индивидуально по мощности монтируемых устройств. Для отвода тепла в закрытом пространстве шкафа в него устанавливаются вентиляторы достаточной мощности (зависит от количества преобразователей частоты и других механизмов)

Для отвода тепла в закрытом пространстве шкафа в него устанавливаются вентиляторы достаточной мощности (зависит от количества преобразователей частоты и других механизмов).

Как подключить частотник к асинхронному двигателю?

Используемый для управления частотой напряжения преобразователь зачастую используется для энергоснабжения трёхфазных двигателей.  С помощью преобразователя частоты также возможно обеспечить присоединение такого устройства к однофазной сети, предотвратив снижение его рабочей мощности. Этим они значимо выигрывают у конденсаторов, которые при подключении не могут сохранить исходный уровень мощности. Подробней про применение частотника для трехфазника- смотрите здесь.

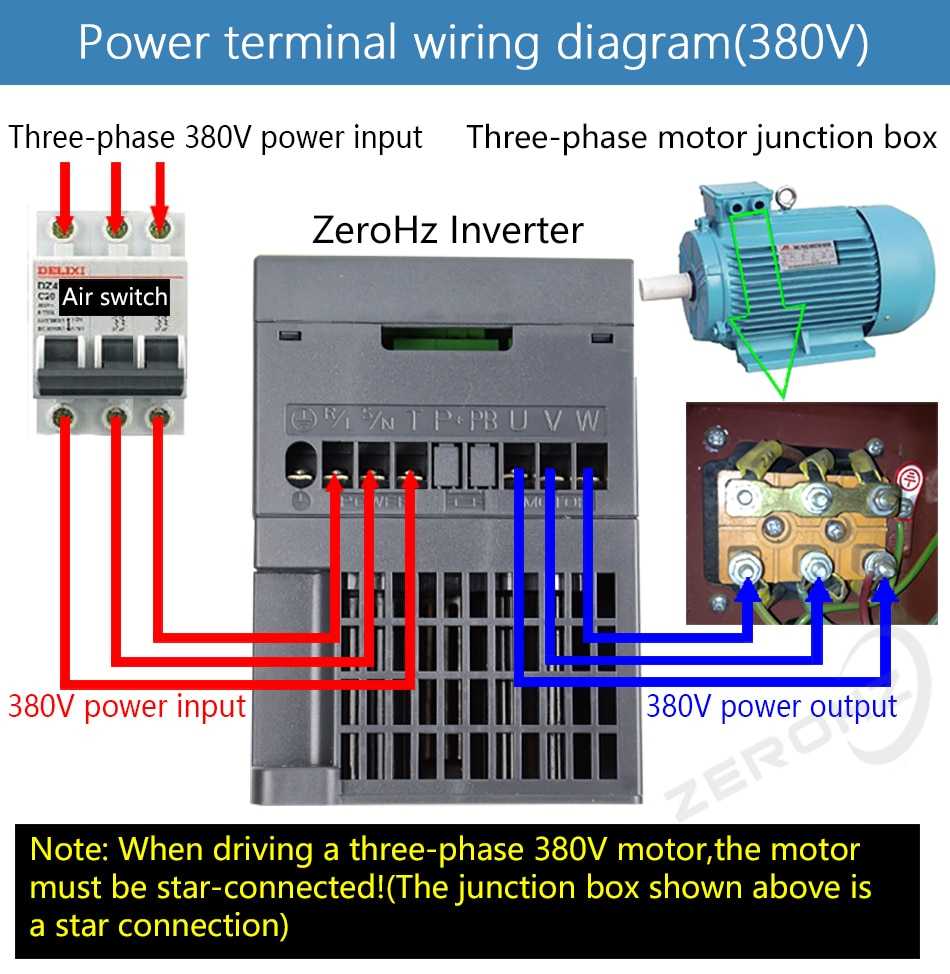

При подключении частотного преобразователя следует предварительно разместить автоматический выключатель, функционирующий от тока сети по значению равного номинальному (или наиболее близкого к таковому) уровню потребления тока в двигателе. Если используется частотник трёхфазного типа, то соответственно следует воспользоваться трёхфазным автоматом с общим рычагом. Такой вариант обеспечивает быстрое обесточивание всех фаз сразу при замыкании на одной из них.
