Подключение проходного выключателя Legrand: одноклавишный и двухклавишный вариант

Советы по выбору и подключению

  1. Самое ответственное место в любом коммутационном аппарате – это его контакты. При каждом соединении или разрыве цепи под нагрузкой, на контактах возникает электрическая дуга, со временем приводящая их в негодность. Именно поэтому, на каждый выключатель производитель дает гарантию с указанием количества циклов срабатывания на включение и отключение. У производителей, имеющих хорошую репутацию, как например, Legrand и Schneider Electric это число достигает десятков тысяч раз. Для недорогих моделей, зачастую не имеющих какой-либо документации, количество циклов низкое и может составлять всего несколько тысяч раз.
  2. Основным индикатором при выборе, конечно же является стоимость, экономить на электротехнике не рекомендуется, особенно если выключатели внутренние. Накладные всегда легче заменяются, а при демонтаже встраиваемых моделей возможно повреждение декора.
  3. Брендовые производители также могут предложить большое количество цветовых вариаций корпуса, что позволит подобрать устройство наиболее подходящее к обстановке.
  4. Производить подключение достаточно просто, на корпусе устройства указаны входные и выходные клеммы, поэтому необходимо завести провода в соответствующие разъемы и зажать винтами.
  5. Отдельного внимания требуют модели, оснащенные индикатором включения. Следует помнить, что его можно использовать, только если в осветительном приборе установлены обычные лампы накаливания. Для светодиодов, газоразрядных и люминесцентных ламп, он не предназначен.
  6. Рекомендуется располагать точки управления освещением на такой высоте, чтобы они были доступны членам семьи любого возраста на расстоянии вытянутой руки.
  7. Первым к фазной линии подключается точка, которая наиболее близко расположена к распределительной коробке, при этом, прокладку линии следует вести таким образом, чтобы в будущем, при ремонтных работах не повредить ее инструментом. Рекомендуется отметить маршрут прохождения и расположение коробок.

Особенности

Рассмотрим более подробно, чем может похвастаться каждый включатель от этой компании. Для этого следует рассмотреть строение этого оборудования. Как все выключатели, так и продукт компании Legrand включает такие элементы, как:

  1. Основу, на которой находятся все детали и благодаря которой происходит прикрепление к стене или монтажной коробке.
  2. Контакты и клавиши.
  3. Корпус.
  4. Рамку.
  5. Клеммные колодкки.

Крепление осуществляется с помощью винтов. Форма этих отверстий дает возможность регулировать положение самого выключателя. То есть его можно наклонять в разные стороны и центрировать.

Это очень удобно во время его выравнивания. Благодаря такой основе выключатель Legrand, который может продаваться с пультом ду, можно устанавливать в любую монтажную коробку. В зависимости от модели металлическая основа может иметь некоторые вырезы.

На этой пластине закреплен основной механизм, корпус которого сделан из высокопрочного пластика. Этим пластиком является поликарбонат. Также он используется для создания рамок и клавиш.

Особенность большинства выключателей этой компании заключается в том, что рамки и крышки клавиш легко демонтируются. Для этого организация Legrand делает в них небольшие пазы. В эти пазы вставляется отвертка и с помощью нее снимается рамка и крышка клавиши.

Полезный совет: механизмы одной серии одинаковы и в результате для одного и того же механизма можно использовать рамку и крышки клавиш с различными цветами.

Это дает возможность не только подбирать нужный цвет на этапе подключения, но и изменять цвет, а также вид выключателя Legrand через некоторый промежуток времени.

Некоторые серии выключателей предусматривают использование рамок, которые изготавливаются из фарфора, дерева, а также покрываются кожей. Что касается контактов, то они сделаны из такого элемента как ArNi.

Преимуществом в этом является то, что они не содержат в себе кадмия. Как известно, этот элемент вызывает загрязнения контактов. В результате у них растет сопротивление, и они начинают гореть. Благодаря отсутствию кадмия включатели от Legrand безопаснее и служат намного дольше.

Все мы четко знаем, что к выключателю подключаются провода. Для того чтобы это подключение было очень простым и главное надежным, оборудование оснащается автоматическими клеммами. Вам достаточно зачистить провод и вставить его в эти клеммы.

Примечательно то, что во многих моделях клеммы размещаются под углом 35 градусов. А это упрощает процесс подключения проводов. Клеммы являются достаточно прочными и рассчитаны для тех медных и алюминиевых проводов, сечение которых колеблется в пределах 1,5-4 кв. миллиметра.

Обратная сторона выключателя

Стоит отметить, что профессионализм специалистов компании Legrand на этом не иссяк. Сзади на корпусе они нарисовали специальный маркер, который имеет определенную длину и указывает о том, сколько миллиметров изоляции провода нужно снять, чтобы провести качественное подключение.

Кроме вышеупомянутого маркера специалисты Legrand также наносят на тыльную часть включателя схему подключения, которая также объясняет принцип работы. Конечно, это значительно упрощает процесс подключения нужных проводов.

Как видно, нанося такую маркировку, компания заботится о тех людях, которые хотят приобрести, но не знают, как правильно установить выключатель Legrand, как подключить его при этом также является вопросом, на который они не имеют ответа.

Еще одна особенность многих моделей выключателей от компании Legrand заключается в том, что они могут оснащаться крышкой для защиты, подсветкой, диммером, датчиком движения, а также микросхемой, которая может анализировать команды пульта ду.

Если говорить о подсветке, то она выполняется с помощью светодиодов. Их очень просто заменять. Для этого достаточно снять крышку клавиши, вытянуть непригодный светодиод и вставить новый.

Все продукты компании разделяются на серии, в них объединяются как одно-, так и двухклавишные включатели. При этом во многих сериях есть проходные включатели.

Особенности монтажа

Теперь обратимся к деталям монтажа. Согласно инструкции установка проходного выключателя Legrand может осуществляться в монтажные коробки открытого или закрытого монтажа. Крепления в этих коробках осуществляется либо с помощью зажимов, или с помощью винтов.

Перед установкой нужно снять рамку и клавишу. Они крепятся с помощью специальных механизмов и со стороны имеют специальные пазы. Сначала в паз клавиши вставляют плоскую отвертку и поднимают ее.

Далее эту самую процедуру осуществляют относительно рамки. Теперь вы знаете, как правильно разобрать проходной выключатель Legrand.

После этого прикрепляют основу устройства для включения света к монтажной коробке и подключают провода согласно представленным схемам. В конце монтируют рамку и верхнюю часть клавиши.

Процесс подключения выключателя Legrand также подается на этом видео:

Оставить комментарий Отменить ответ


Чем отличаются УЗО и дифференциальные автоматы и что выбрать для оборудования щитка


Встраиваемые в столешницу розетки экономят рабочую площадь стола и не портят внешний вид


Ретро розетки – элемент дизайна или функциональная деталь?


Высота установки розеток в современной квартире

Инструкция по подключению перекрестного выключателя

Работа выполняется в несколько этапов:

  1. Разработка электрической схемы соединений.
  2. Прокладка штроб.
  3. Монтаж в стену распределительной коробки. Ее размеры должны обеспечить создание не менее 7 соединений, а также прохождение других проводов.
  4. Отключение подачи тока к месту установки автоматом в электрощите управления.
  5. Прокладка кабеля от распределительной коробки к щитку, выключателям и светильникам.
  6. Подключение нулевой жилы к контактам ламп.
  7. Подключение фазной жилы к контакту первого проходного выключателя, и далее согласно схеме. Провода между выключателями следует подключать строго парами.
  8. Подключение контактов с последнего ПВ к лампам через распределительную коробку.

Если подключения производили без маркировки, можно найти парные провода ПВ. Для этого сначала подключаются к сети крайние ПВ, а затем, переключая клавишу каждого, индикаторной отверткой находятся фазы на двух из четырех проводов, которые идут на выход. Остальные два провода следует подключить к его другой паре клемм.

Схема подключения

В зависимости от области применения и предназначения, проходные устройства можно подсоединять несколькими различными способами:

  1. Установка клавишных проходных приборов для управления одним источником света с двух мест.
  2. Подключение одноклавишного коммутатора для управления группой ламп освещения с трех мест или больше.
  3. Установление двухклавишного выключателя для управления двумя независимыми источниками света одним двойным прибором.

Прежде чем описывать схему подключения проходного выключателя, вспомним о том, как работает стандартный.

Схема подключения стандартного выключателя

Схема подключения стандартного выключателя: N– фаза ноль, которая подключается напрямую к светильнику; L – фаза под напряжением, проходящая через выключатель и обеспечивающая зажжение света путем соединения контактов в цепи. Выключение, соответственно, происходит при прерывании напряжения. Распредкоробка – место соединения главного кабеля с «ветками» освещения и распределения тока.

Таким образом, обычный выключатель позволяет зажечь/потушить свет от одной контрольной точки с одного места по принципу прерывания/соединения тока.

Проходной коммутатор имеет немного другой принцип действия: он снабжен тремя контактами (а двойной выключатель такого типа – шестью) и функционирует по принципу переключения с одного контакта цепи на другой.

Схема подключения проходного выключателя Легранд

Схема подключения проходного выключателя Легранд: N – нулевой провод подключен напрямую к светильнику; L – фаза под напряжением подводится к лампе, поочередно проходя через переключатели и, в отличие от стандартного выключателя, подача/отключение света происходит не за счет замыкания/разъема контакта цепи, а за счет их переключения.

Подключение двухклавишного проходного выключателя. Двухклавишный выключатель – распространенный вид проходных устройств. Как правило, применяется для включения/выключения света в двух различных помещениях из одного места. Часто используется в квартирных домах.

По сути, это два самостоятельных одноклавишных устройства, соединенные в одном корпусе. Фазы приборов совмещены и работают по принципу «переключения». Это значит, что в момент подачи питания одной клавиши другая прерывает цепь и отсоединяется.

Двухклавишные проходные приборы Легранд оснащены двумя независимыми группами контактов, благодаря чему клавиши работают независимо друг от друга – при нажатии на одну из них переключение происходит с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Отсюда следует, что эти устройства имеют две независимые группы контактов: правая и левая. Теперь, когда мы прояснили этот момент, будет проще понять, как подключить данный вид устройства.

Самыми популярными моделями этого вида устройства являются серии legrand etika и valena. Ниже можно рассмотреть схему подключения двухклавишного проходного выключателя.

Схема подключения двухклавишного проходного выключателя

Двухклавишный проходной выключатель Legrand Etika/Valena. Схема подключения: контакты правой группы соединены между собой перемычкой; ко второму из них подсоединяется фазный провод. Контакты левой группы проводят подачу тока к двум независимым друг от друга осветительным устройствам, при этом они не должны быть связаны между собой.

5 комментариев

При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий. Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах

Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш. Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах.

Пример установки проходного выключателя в подрозетник После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.

Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Рекомендации по выбору модели При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий: лучше приобрести изделия известных марок Legrand, Makel, Siemens, Shneider Electric и т.

Статья по теме: Прокладка кабелей связи в земле пуэ

Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Это и отображает схема одноклавишного устройства. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб: Одна от источника электроэнергии к распределительной коробке. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.

Принципиальная схема подключения проходного двухклавишного выключателя.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Схема подключения двухклавишного проходного выключателя предусматривает четыре соединяющих оба коммутатора провода или кабеля. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На этом этапе проводятся такие действия: Вычерчивается общая электрическая схема. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. Визуальное исполнение ДПВ может быть самым разнообразным. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
Как подключить проходной выключатель Схема подключения

Нюансы подключения выключателей от Легранд

Управление из 2-х мест двумя группами светильников (двойной переключатель на 2 направления)

При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:

  • согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
  • для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
  • перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.

При необходимости убрать подсветку с выключателя сделать это лучше до его установки.

Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:

  • снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
  • в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
  • таким же образом удалить рамку изделия.

По завершении всех подготовительных операций выключатель полностью готов к монтажу.

Непосредственная установка

Отключение общего водного автомата перед установкой выключателя

Установку проходных изделий рекомендуется проводить в следующем порядке:

  1. Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
  2. Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
  3. К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
  4. Те же операции проделываются со вторым выключателем.

На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.

Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.

Какие бывают выключатели?

Существует много признаков, на основании которых можно классифицировать выключатели:

  • функциональность;
  • дизайн;
  • метод монтажа и пр.

Обязательным требованием, которому должно удовлетворять это приспособление, является использование для его создания ударопрочного материала высокого качества, который должен отличаться наличием гладкой поверхности. Для установки выключателей рекомендуется выбирать такие места, в которых к ним будет легко добраться. Подобные приспособления предназначены для эксплуатации в цепях скрытой и открытой электропроводки.

Сегодня немало представлено в продаже переключателей, которые имеют различное оформление и схему подключения. Наибольшее представительство имеют устройства, выполненные в классическом варианте. В то же время можно найти модели, благодаря которым можно придать интерьеру помещения необычный облик.

Благодаря широкому разнообразию в плане цветового решения выключателей, любой потребитель может подобрать для себя такое устройство, которое будет прекрасно гармонировать с мебелью, обоями и иными предметами интерьера. Особую группу образуют выключатели, оснащенные декоративными сменными панелями. Оценить все преимущества потребитель сможет уже сразу после установки выключателя. Именно по завершении монтажных работ, выполненных согласно схеме, выключатель может быть оборудован различными накладками.

Принято выделять следующие типы переключателей:

  • обычные;
  • проходные;
  • одиночные;
  • двойные;
  • тройные.

Мы же уделим внимание проходным переключателям, которые рассчитаны на подключение одной световой группы из двух и более мест

Схемы подключения разных типов выключателей

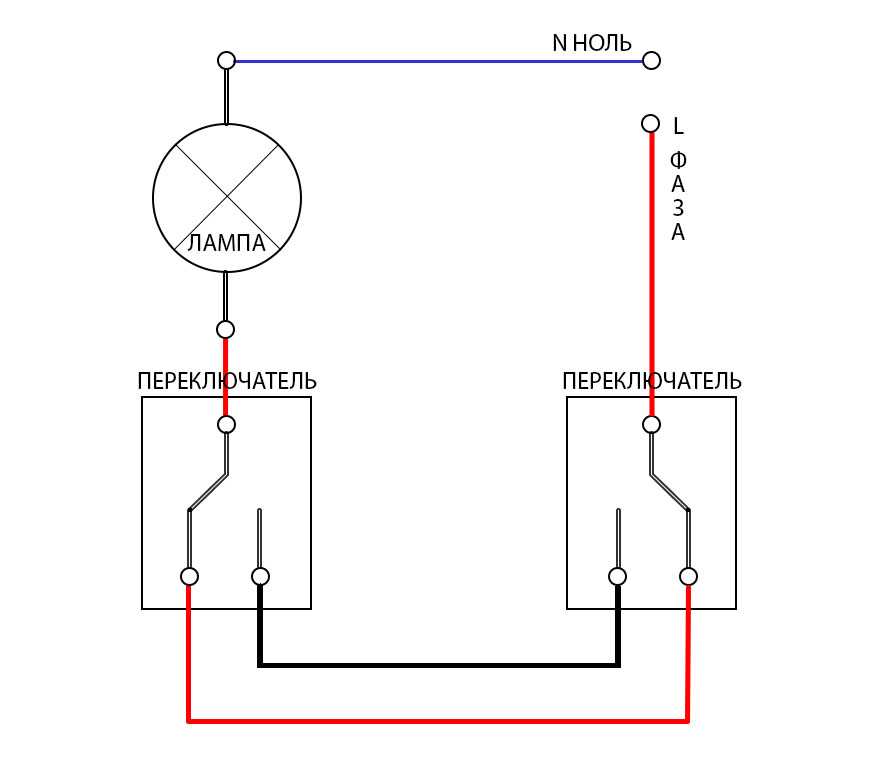

Схема подключения одноклавишного проходного выключателя

Это самая простая конструкция подобных переключателей. Здесь нулевой (синий) провод приходит в распределительную коробку, а затем идет прямиком на лампу. Фазный кабель (оранжевый) из коробки подводится на входной контакт первого выключателя. Далее, на выходе, два черных кабеля соединяются с соответствующими входными контактами второго выключателя, а потом один провод уже идет на лампу.

Цвета проводов на схеме указаны условно, у вас может быть другая расцветка кабелей.

Схема подключения

В этом случае просто увеличивается количество проводов, а принцип соединения остается подобным предыдущему. На первый выключатель подводится двухжильный кабель (фаза), а на выходе две группы контактов также соединяются со входными на втором переключателе. На первый взгляд схема кажется очень сложной, но по ходу дела все становится предельно ясным.

Как видно из схем, все основные соединения производятся в распределительной коробке. Для этого лучше всего использовать специальные клемники либо зажимы, это гораздо надежнее и безопаснее скруток.

https://youtube.com/watch?v=9cG_VmdR4uk

Внимание! При любых электромонтажных работах не забывайте отключать электричество

Пошаговая инструкция подключение двухклавишного выключателя Lezard

2.1. Разбираем выключатель. Снимаем клавиши и переднюю панель:

2.2. На задней стороне выключателя представлена схема подключения. По ней видно с какой стороны фаза заходит на выключатель:

2.3. Далее необходимо подготовить кабель для подключения выключателя. Используется кабель ВВГ 3х1,5. Жилы зачищаются примерно на 10 мм:

2.4. Далее нам необходимо ослабить зажимные болты и вставить жилы в соответствующие отверстия, как показано на фото. Далее затягиваем зажимные болты.

2.5. Фиксируем подключенный выключатель в подрозетнике:

2.6. Устанавливаем обратно пластиковую панель и клавиши выключателя. Установка завершена.

Источник



Устройство, принцип работы

Выключатели этого типа относятся к сравнительно простым устройствам, посредством которых удается коммутировать электрические цепи и управлять осветительными приборами. Их конструкцию и принцип работы проще рассмотреть на примере одноклавишного изделия, состоящего из следующих основных частей.

  • коммутирующий модуль со встроенным переключающим механизмом;
  • специальный крепеж, позволяющий фиксировать устройство в стенной нише (используется при скрытом монтаже);
  • декоративный корпус;
  • управляющая клавиша.

Принцип срабатывания механического выключателя не нуждается в подробном анализе, поскольку в этом случае происходит простое замыкание и размыкание рабочих контактов. Более сложным является вариант сенсорного устройства, для переключения которого используется электронная начинка, воздействующая на исполнительное реле. Но и в этом случае все сводится к замыканию и размыканию контактов, через которые питание поступает на осветительный прибор.

Сферы применения двухклавишных выключателей

Для решения проблемы длинных коридоров фирмой разработаны не только проходные, но и так называемые «перекрестные» двухклавишные модели, входящие в состав системы управления светом из трех точек. Перед тем как подключать выключатели от Legrand этого типа потребуется разобраться с их устройством и схемой включения. Как проходные, так и перекрестные модели из ряда Cariva, Life и др. имеют несколько групп коммутируемых контактов, посредством которых удается реализовать нужную функцию.

При нажатии клавиши каждый из двух механизмов, входящих в комплект выключателей, замыкает одну из соединительных линий, размыкая одновременно другую. Указанный порядок работы позволяет реализовать раздельное управление осветительным прибором с помощью двух различных переключателей, разнесенных на значительное расстояние.

Самым наглядным примером их применения является установка одного из выключателей во входном тамбуре в подъезде, а второго – на каждой лестничной площадке.

При входе в здание пользователь одной клавишей включает освещение на всех площадках, а при подходе к своей квартире – выключает его.

В чём разница?

Функциональная разница между обычным выключателем освещения и выключателем проходным в возможностях управления освещением. Простой выключатель, после нажатия клавиши (или клавиш) размыкает или замыкает фазную цепь, идущую на прибор освещения. Проходной выключатель, не только размыкает (или замыкает) фазную цепь, но и одновременно замыкает (или размыкает) вторую фазную цепь, подключая к работе второй проходной выключатель цепи

Важно понимать терминологию. Проходной выключатель часто называют переключателем

Он имеет три контакта и используется для управления освещением с двух мест, а так же с трех мест занимая крайние положения 1 и 3.

Так же существуют проходные переключатели (перекрестные переключатели или двойные проходные выключатели), которые имеют шесть контактов и используются для управления освещением с трех мест на месте 2, между положениями 1 и 3 для переключателей.

Конструктивная разница между простым выключателем и проходным выключателем (переключателем) в количестве контактов для подключения. В простом одноклавишном выключателе их два. В простом двухклавишном выключателе их по конструкции четыре, но два из них замкнуты. В проходном выключателе их должно быть три, но клавиша одна.

схемы клавишных выключателей

Как видим, по теории, конструктивно двухклавишный выключатель наиболее близок к проходному выключателю. Там и там работают три контакта, и это нам поможет из выключателя сделать переключатель.
