Подбор автоматического выключателя по мощности

Расчет автоматического выключателя

Выбирать автоматы можно с расчетом по току нагрузки или сечению электропроводки.

Расчет автомата по току

Подсчитываем всю мощность нагрузок на автомат. Плюсуем мощности всех потребителей электричества, и по следующей формуле:

I = P/U

получаем расчетный ток автомата.

P- суммарная мощность всех потребителей электричества

U – напряжение сети

Округляем расчетную величину полученного тока в большую сторону.

Расчет автомата по сечению электропроводки

Чтобы выбрать автомат можно воспользоваться таблицей 1. Выбранный по сечению электропроводки ток, уменьшают до нижней величины тока автомата, для снижения нагрузки электропроводки.


Выбор номинального тока по сечению кабеля. Таблица №1

Для розеток автоматы берут на ток 16 ампер, так как розетки рассчитаны на ток 16 ампер, для освещения оптимальный вариант автомата 10 ампер. Если вы не знаете сечение электропроводки, тогда его нетрудно рассчитать по формуле:

S – сечение провода в мм²

D – диаметр провода без изоляции в мм

Второй метод расчета автоматического выключателя является более предпочтительным, так как он защищает схему электропроводки в помещении.

Помогла вам статья?

ДаНет

Для чего нужны защитные автоматы и как они работают?

Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.

Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.

Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.

Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.

Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.

Особенности и характеристика модельного ряда

Что такое автоматический выключатель

Предназначением данного прибора служит защита электрической цепи от замыканий, перенапряжения, перегрузок электричества, защиты от сетевых неполадок и самостоятельного отключения или включения электричества на определенном промежутке. Как правило, находится в электрическом щитке, отдельно к каждой квартире.

Время срабатывания исправного АВ, как правило, колеблется до 0,1 секунды. Главное содержимое прибора заключено в пластиковую коробку. Сзади аппарата располагается крепление, которое легко устанавливается в рейку. С течением времени автоматика становится все легче и компактнее, а так же более мобильной. Эту коробочку можно так же легко снять с рейки. В хозяйстве чаще всего используют АВ модульного типа, они обуславливаются малым количеством полюсов и небольшим объемом.

Основные характеристики

Аппарат имеет множество делений по характеристикам, которые выполняют искомые функции, необходимые в данном случае. Профессионалы чаще всего различают аппараты по полюсной принадлежности:

Автомат защиты сети может обладать разным количеством полюсов, но ограничивается от одного до четырех. Каждый блок несет свою функцию, поэтому не сложно определиться какое количество полюсов необходимо для установки системы проводки.

  • Однополюсный автомат нужен для защиты линии, к которой относятся осветительные приборы или розетки.
  • Двухполюсный включается в цепь, которая ответственна за бытовую технику с высокой мощностью. К ним можно отнести телевизоры, электрические плиты, бойлеры, стиральные машинки, холодильники и другие.
  • Автомат с тремя полюсами больше подходит для целей, приближенных к производственным. Он способен выдержать мощность оборудования столярной мастерской, строительной техники и аппаратуру автомастерской.
  • Четырехполюсный автомат служит для того, чтобы уберечь систему электроэнергии от короткого замыкания или же каких-либо сбоев, обеспечивает надежную и непрерывную работу.

Классификация видов, основанная на чувствительности к замыканиям цепи

В производстве автоматических выключателей все приборы делятся на определенные виды, прежде всего обозначающие чувствительность к разного рода перегрузкам сети.

  • A. Такой тип достаточно чувствителен к повышению нагрузки и мгновенно реагирует. Чаще всего используется для высокоточного оборудования, поэтому в быту совсем не востребован. Характеризуется высокой степенью напряжения электричества. Чаще всего используется в производственных целях, когда напряжения от оборудования много и нужна молниеносная реакция.
  • В. Автомат реагирует на изменение нагрузки тока с небольшой задержкой. Такой вид автомата редко встречается, потому что является промежуточным между более популярными моделями.
  • С. Прибор , наиболее часто устанавливаемый для бытового применения. При выявлении повышения силы тока он отключается не сразу, лишь через некоторое время, что иногда даже незаметно при небольших скачках. Аппаратура так же испытывает меньшие нагрузки по сравнению с другими типами. Часто встречается в квартирах и на дачных участках, но с разным показателем отключающей способности.
  • D. Этот тип обладает минимальной чувствительностью. В быту применяются, как дополнительные предохранители на случай, если домашние автоматы не сработали в нужном порядке, и попросту помогают выключить общую сетевую линию.

Преимущества и недостатки замены автоматических выключателей старого типа на новые модели

Прежде всего, устраивая капитальный ремонт, следует помнить, что все, что относится к электричеству, очень серьезно и следует внимательно подходить к этому вопросу.

Достоинства современных АВ:

  • Уверенность в безопасности;
  • Компактность;
  • Защита от поломок и не срабатывания системы;
  • Легкость в установке и эксплуатации.

Недостатки:

  • Цена модельного ряда может варьироваться до предельной;
  • Не все модели имеют крепление на DIN-рейку.

Защита слабого звена электроцепи

Итак, мы убедились, что расчет автоматического выключателя должен производиться, исходя не только из суммарной мощности включенных в цепь устройств (независимо от их количества), но и из сечения проводов. Если этот показатель неодинаков на протяжении электрической линии, то выбираем участок с наименьшим сечением и производим расчет автомата, исходя из этого значения.

Требования ПУЭ гласят, что выбранный автоматический выключатель должен обеспечивать защиту наиболее слабого участка электроцепи, или иметь номинал тока, который будет соответствовать аналогичному параметру включенных в сеть установок. Это также означает, что для подключения должны использоваться провода, поперечное сечение которых позволит выдержать суммарную мощность подключенных устройств.

Как выполняется выбор сечения провода и номинала автоматического выключателя – на следующем видео:

Если нерадивый хозяин проигнорирует это правило, то в случае аварийной ситуации, возникшей из-за недостаточной защиты наиболее слабого участка проводки, ему не стоит винить выбранное устройство и ругать производителя – виновником сложившейся ситуации будет только он сам.

Компания производитель. Купить автоматический выключатель. Цена автомата c63

Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.

Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.

Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности. Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.

Особенности комплектации

Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.

К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.

Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.

Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.

Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.

Автомат C63 – цена

Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда.

Узнать цену или купить автомат c63 можно, перейдя по ссылкам. Как можно увидеть, цены на автоматы C63, даже одного производителя, могут значительно различаться.

Рекомендуем прочитать

Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn Читать далее…

Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.

По определению, во время короткого замыкания автомат разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры Читать далее…

Характеристики автоматических выключателей – обозначения на корпусе

Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.

Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата Читать далее…

Многие люди, решая, какой поставить автоматический выключатель, задумываются о количестве киловатт, потребляемых самым обычным электрооборудованием. Сколько киловатт выдерживает 16 амперный автомат, какую имеет мощность устройство, для чего он нужен и для какой фазы подходит? Об этом далее.

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

  • 6 А – 1,2 кВт;
  • 8 А – 1,6 кВт;
  • 10 А – 2 кВт;
  • 16 А – 3,2 кВт;
  • 20 А – 4 кВт;
  • 25 А – 5 кВт;
  • 32 А – 6,4 кВт;
  • 40 А – 8 кВт;
  • 50 А – 10 кВт;
  • 63 А – 12,6 кВт;
  • 80 А – 16 кВт;
  • 100 А – 20 кВт.

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

  • электросауна (12 кВт) — 60 А;
  • электроплита (10 кВт) — 50 А;
  • варочная панель (8 кВт) — 40 А;
  • электроводонагреватель проточный (6 кВт) — 30 А;
  • посудомоечная машина (2,5 кВт) — 12,5 А;
  • стиральная машина (2,5 кВт) — 12,5 А;
  • джакузи (2,5 кВт) — 12,5 А;
  • кондиционер (2,4 кВт) — 12 А;
  • СВЧ-печь (2,2 кВт) — 11 А;
  • электроводонагреватель накопительный (2 кВт) — 10 А;
  • электрочайник (1,8 кВт) — 9 А;
  • утюг (1,6 кВт) — 8 А;
  • солярий (1,5 кВт) — 7,5 А;
  • пылесос (1,4 кВт) — 7 А;
  • мясорубка (1,1 кВт) — 5,5 А;
  • тостер (1 кВт) — 5 А;
  • кофеварка (1 кВт) — 5 А;
  • фен (1 кВт) — 5 А;
  • настольный компьютер (0,5 кВт) — 2,5 А;
  • холодильник (0,4 кВт) — 2 А.

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Примеры расчета автоматических выключателей

Теорию расчетов автоматических выключателей вы можете почитать в статье: Расчет автоматов защиты. Здесь несколько практических примеров расчета автоматических выключателей в электрической цепи дома и квартиры.

Пример 1. Расчет вводного автомата квартиры

Примеры расчета автоматических выключателей начнем с квартиры, а именно рассчитаем вводной автомат. Исходные данные:

  • Напряжение сети Uн = 0,4 кВ;
  • Расчетная мощность Рр = 80 кВт;
  • Коэффициент мощности COSφ = 0,84;

1-й расчет

Чтобы выбрать номинал автоматического выключателя считаем номинал тока нагрузки данной электросети:

Iр = Рр / (√3 × Uн × COSφ) Iр = 80 / (√3 × 0,4 × 0,84) = 137 А

2-й расчет

Чтобы избежать, ложное  срабатывание автомата защиты, номинальный ток автомата защиты (ток срабатывания теплового расцепителя) следует выбрать на 10% больше планируемого тока нагрузки:

  • Iток.расцепителя = Iр × 1,1
  • Iт.р = 137 × 1,1 = 150 А

Итог расчета: По сделанному расчету выбираем автомат защиты (по ПУЭ-85 п. 3.1.10) с током расцепителя ближайшим к расчетному значению:

I ном.ав = 150 Ампер (150 А).

Такой выбор автомата защиты позволит стабильно работать электрической цепи дома в рабочем режиме и срабатывать, только в аварийных ситуациях.

Пример 2. Расчет автоматического выключателя групповой цепи кухни

примеры расчета автоматических выключателей

Во втором примере посчитаем, какой автоматический выключатель нужно выбрать для кухонной электропроводки, которую правильно называть розеточная групповая цепь электропроводки кухни. Это может быть кухня квартиры или дома, разницы нет.

Аналогично первому примеру расчет состоит из двух расчетов: расчет тока нагрузки электрической цепи кухни и расчет тока теплового расцепителя.

Коэффициент использования

Рассчитать коэффициент использования для простой группы можно самостоятельно.

  • Выпишите на листок планируемые бытовые приборы.
  • Рядом с прибором поставьте его мощность по паспорту.
  • Просуммируйте все мощности приборов по паспорту. Это Pрасчет.
  • Подумайте, какие приборы могут работать одновременно: чайник+ тостер, микроволновка+блендер, чайник+микроволновка+тостер, и т.д.
  • Посчитайте суммарные мощности этих групп. Рассчитайте среднюю суммарную мощность групп одновременно включаемых приборов. Это будет Pноминал (номинальная мощность).
  • Разделите  Pрасчет на Pноминал, получите коэффициент использования кухни.

На самом деле, в теории расчетов коэффициент использования внутри дома (без инженерных сетей) и квартиры принимается равным, единице, если количество розеток не больше 10. Это так, но на практике, именно коэффициент использования позволяет работать современным бытовым приборам кухни на старой электропроводке.

Примечание:

В теории расчетов 1 бытовая розетка планируется на 6 кв. метров квартиры (дома). При этом:

  • коэффициент использования=0,7 –для розеток от 50 шт.;
  • коэффициент использования=0,8 –розеток 20-49 шт.;
  • коэффициент использования=0,9 –розеток от 9 до 19шт.;
  • коэффициент использования=1,0 –розеток ≤10шт.

Вернемся к автоматическому выключателю кухни. Считаем номинал тока нагрузки кухни:

  • Iр = Рр / 220В;
  • Iр = 6000 / 220= 27,3 А.

Ток расцепителя:

Iрасчет.= Iр×1,1=27,3×1,1=30А

По сделанному расчету выбираем номинал автомата защиты для кухни в 32 Ампер.

Расчет тока нагрузки

Исходные данные:

  • Напряжение сети Uн = 220 В;
  • Расчетная мощность Рр = 6 кВт;
  • Коэффициент мощности COSφ = 1;
  1. Расчетную мощность считаем, как сумму мощностей всех бытовых приборов кухни, умноженной на коэффициент использования, он же коэффициент использования бытовой техники.
  2. Коэффициент использования бытовой техники это поправочный коэффициент, уменьшающий расчетную (полную) потребляемую мощность электроцепи и учитывающий количество одновременно работающих электроприборов.

То есть, если на кухне установлено 10 розеток для 10 бытовых приборов (стационарных и переносных), нужно учесть, что все 10 приборов одновременно работать не будут.

Номиналы автоматических выключателей по току

Чтобы выбрать правильные номиналы для домашних и производственных автоматических выключателей, используется специальная таблица:

Номинал автоматического выключателя по току (А)Мощность в 1-фазной сети (кВт)Мощность в 3-фазной сети (кВт)Допустимое сечение провода (мм2)
медьалюминий
10,20,512,5
20,41,112,5
30,71,612,5
40,92,112,5
51,12,612,5
61,33,212,5
81,75,11,52,5
102,25,31,52,5
163,58,41,52,5
204,410,52,54
255,513,246
32716,8610
408,821,11016
501126,31016
6313,933,21625
8017,652,52535
1002265,73550

Рассчитать номиналы автоматических выключателей также очень просто. Нужно выделить группу приборов, к примеру, это будет чайник, лампа, холодильник, после чего нужно узнать их мощность для определения номинальной силы тока.

  • Воспользуемся законом Ома: I=P/U, где:
  • I – сила тока, потребляемого оборудованием (А);
  • P – мощность оборудования (Вт);
  • U – напряжение электросети (В).

Например, рассмотрим автомат 16 ампер сколько киловатт выдерживает. По таблице выше, видим, что мощность в однофазной сети составляет 3,5 кВт. Автоматы с такими номиналами ставят на отдельные группы розеток, которые выдержат современный масляный обогреватель (Max 2,5 кВт) или электрочайник (Max 2,0 кВт), но не оба эти электроприбора одновременно.

Небольшое завышение параметров вреда не принесет, а от занижения может произойти замыкание и пожар. Специалисты рекомендуют при большом количестве ампер использовать не один мощный автомат, а несколько со средним номиналом – так обеспечивается большая надежность работы.

Правила выбора номинала

Геометрия внутриквартирных и домовых электрических сетей индивидуальна, поэтому типовых решений по установке выключателей определенного номинала не существует.

Общие правила расчета допустимых параметров автоматов достаточно сложны и зависят от многих факторов. Необходимо учесть их все, иначе возможно создание аварийной ситуации.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

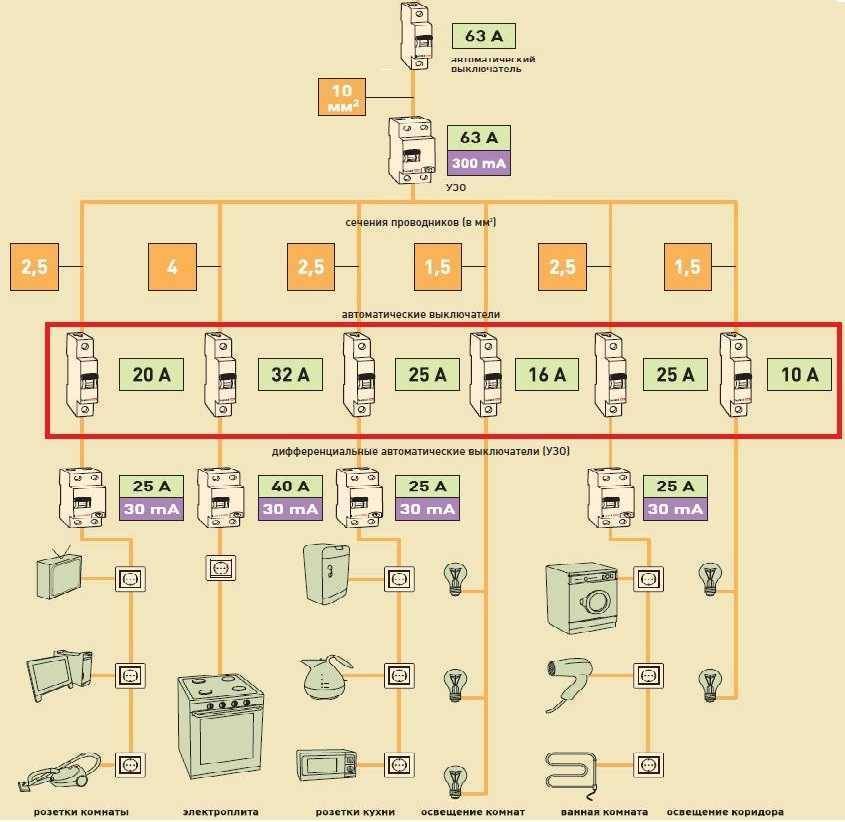

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

  • Рассчитываете сечение проводки для конкретного участка.
  • Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
  • Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводовДопустимый длительный ток нагрузкиМаксимальная мощность нагрузки для однофазной сети 220 ВНоминальный ток защитного автоматаПредельный ток защитного автоматаПримерная нагрузка для однофазной цепи
1,5 кв. мм19 А4,1 кВт10 А16 Аосвещение и сигнализация
2,5 кв. мм27 А5,9 кВт16 А25 Арозеточные группы и электрический теплый пол
4 кв.мм38 А8,3 кВт25 А32 Акондиционеры и водонагреватели
6 кв.мм46 А10,1 кВт32 А40 Аэлектрические плиты и духовые шкафы
10 кв. мм70 А15,4 кВт50 А63 Авводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм² (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Заключение

В представленном материале мы рассказали о том, для чего нужны и как работают устройства защиты электрической цепи. Кроме того, учитывая изложенную информацию и приведенные табличные данные, у вас не вызовет затруднения вопрос, как выбрать автоматический выключатель.

При выборе автоматов постоянно допускается одна и та же ошибка — не учитывается температура окружающей среды.Номинальный ток автомата назначается по ПУЭ при температуре в + 30 градусов Цельсия,а номинальный ток кабеля или провода назначается по ПУЭ при температуре в + 25 ,а эксплуатироваться автомат и кабель будут при комнатной температуре,допустим в + 18 градусов Цельсия.Если номинальный ток двухжильного или трехжильного, с защитным проводником, кабель — провода сечением 2.5 миллиметра квадратного по меди в однофазной сети равно 25 ампер ( 27 ампер это для кабелей с дополнительной изоляцией в виде ПЭТ ленты или композитного стекломиканита или стеклоленты,заполнением пространства под общей оболочкой мелованной резиной и т. д.),то при + 18 градусов Цельсия это уже номинальный ток в 27 ампер,а номинальный ток автомата на 16 ампер уже фактически равен 18.3 ампера,если учесть что при токах в 1.13 номинального тока автомат не отключается гарантированного в течении более одного часа,то реальный предельный рабочий ток провода уже 20.7 амер,то есть автомат на 16 ампер превращается уже в автомат на 20 ампер,при этом ,согласно DIN стандарту на модульные автоматы ,изготовленные по этому стандарту,номинальный ток кабеля или провода должен быть в полтора раза больше номинального тока автомата или 20.7 * 1.5 = 31 ампер,а номинальный ток кабеля 27 ампер,значит автомат на 16 ампер не годится и нужен автомат на 13 ампер.При температуре в + 35 градусов Цельсия опять же автомат на 16 ампер превращается в автомат на 15 ампер,а номинальный ток провода снижается до 22 ампер,то есть 15 * 1.13 * 1.5 = 25.5 ампера ,а номинальный ток кабеля — 22 ампера .И опять автомат на 16 ампер не годится и нужен автомат на 13 ампер.А вообще кабель всегда нужно проверять по термическому уравнению Tкабеля = t окружающей среды + к * ( I ) ^ 2 ,где T кабеля — температура кабеля в градусах Цельсия, t окружающей среды — температура окружающей среды в градусах Цельсия ,I — ток протекающий по кабелю в амперах,нагрев провода током пропорционален квадрату этого тока, к — температурный коэффициент провода,безразмерная величина, для его определения используют формулу к = (65 — 25 ) /( i ^ 2) номинальный,где 65 — максимальная рабочая температура кабеля по ПУЭ в + 65 градусов Цельсия ,25 — температура кабеля при которой назначается его номинальный ток в + 25 градусов Цельсия и i номинальный ток кабеля при температуре в + 25 градусов Цельсия.Для сечения в 2.5 миллиметра квадратного по меди при + 18 градусах Цельсия уравнение принимает вид T кабеля = 18 + 0.064 ( I) ^ 2.

Автоматический выключатель (АВ) выбирают по номинальному току I н.вык выключателя и номинальному току I н.расц расцепителя. I расц =I длт, где I дл =I н.дв – длительный ток в линии, I н.дв – номинальный ток двигателя, К т – тепловой коэффициент, учитывающий условия установки АВ. К т =1 – для установки в открытом исполнении; К т =0,85 – для установки в закрытых шкафах.

Iдл=Iн= Р н /(Uн·√3·ηн·cosφ), (1)

гдеРн – мощность двигателя, кВт; Uн – номинальное напряжение электродвигателя, кВ; ηн – КПД двигателя (без процентов), cosφ – коэффициент мощности двигателя. Номинальный ток асинхронного двигателя с к. з. ротором будет примерно равен его удвоенной мощности, взятой в киловаттах: Iн≈ 2Рн(кВт) Выбираем АВ: Тип – Iн.вык – Iрасц

Необходимо, чтобы выполнялось условие: Iмгн.ср ≥ KIкр, где Iмгн.ср – ток мгновенного срабатывания, Iкр – максимальный кратковременный ток, К – коэффициент, учитывающий неточность определения Iкр в линии. К = 1,25 – для АВ с Iн > 100А; К = 1,4 – для АВ с Iн ≤ 100А. Iкр = Iпуск = Кi Iн, где Кi – кратность пускового момента Кi = Iпуск/Iн. Значения Кi берутся из таблиц. Если условие выполняется, значит АВ выбран верно, если не выполняется, то выбирается АВ с большим значением тока расцепителя.

Приведем пример .

Условие установки АВ:

По типу двигателя выписываем из таблицы его номинальные данные:

Так как автомат устанавливается в шкафу, то Кт = 0,85, поэтому:

По току расцепителя выбираем автомат: ВА 51-25; Iн = 25 А Iрасц = 16 А;

Iмгн.ср = 10∙Iрасц = 10∙16 = 160 А

Неравенство выполняется, значит автомат выбран верно.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
