Почему выбивает УЗО: причины срабатывания и способы устранения неполадок

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

1. В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
2. Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
3. Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
4. Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
5. Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
6. Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
7. Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети. чтобы узнать, в каком месте нужно осуществлять монтаж.
8. Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
9. Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
10. Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки. после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение :

Видео обзор неправильного подсоединения устройства

В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.

Как понять, в чем ошибка

Существует несколько факторов, по которым можно определить, связана ли проблема с УЗО или неисправность в сети.

Если проблема возникает сразу после установки вентиляционного блока, это означает, что блок, вероятно, неправильно подключен к сети или при подключении произошла ошибка. Проверьте работоспособность самого устройства и правильность установки.

Если все в порядке, проблема все равно в самой сети — нет заземления, и ток течет в корпус устройства. В этом случае решением является диагностика сети и устранение неисправностей в проводке. Будьте особенно внимательны, если проводка старая — это часто является причиной неисправностей.

Еще один тревожный сигнал — если автоматический выключатель остаточного тока был установлен для предотвращения другой аварийной ситуации, то есть если в сети уже были короткие замыкания или утечки. В этом случае необходимо провести диагностику и только после этого установить защитное устройство. Или, если оно уже установлено и работает, его следует демонтировать и решить проблему с проводкой.

Бывает и обратная ситуация — УЗО вообще не работает после подключения или активации. Первое, что нужно сделать, это, конечно, проверить работоспособность самого устройства, затем выключить сеть и перевести рычаг устройства в положение ON. Если все работает, вы знаете, что один из блоков неисправен — подключите его по очереди и проверьте.

Если нет явной закономерности в срабатывании УЗО — т.е. оно срабатывает только время от времени и без видимой причины — диагностика затруднена. Возможно, к этой точке подключено какое-то оборудование, которое перегружает сеть, или ток в сети нерегулярный.

Частой причиной проблем является то, что сам механизм не подходит для подаваемой нагрузки или мощности, или он просто неправильно спроектирован. Поэтому стоит проверить все параметры вашего устройства.

Защита электросети в каждой комнате, квартире, доме или офисе — залог безопасности. Узнайте, нужно ли вам устройство остаточного тока (УЗО) или автоматический выключатель утечки на землю (УЗО) для обеспечения безопасности вашего дома.

Ликвидация и предупреждение срабатывания УЗО

Такой поиск причин, почему выбило УЗО, занимает много времени и усилий. Кроме того, иногда таких причин может быть несколько и устранение одной не приведёт к необходимому результату. Правильно выполняйте все действия, проводите проверку в защитных перчатках и точно следуйте всем этапам.

Лучшим выходом из подобных ситуаций станет их предупреждение. При монтаже проводки сразу учитывайте все меры безопасности и выполняйте всё качественно. Старую электрику в доме, включая розетки или выключатели . лучше всего будет заменить вместе с той же проводкой. При монтаже автоматических выключателей и УЗО – оборудуйте защиту или приобретите отдельно электрический шкаф, который будет защищён от попадания влаги. Помните, что, соблюдая правила безопасности при использовании электрических приборов, вы, не только сохраняете её работоспособность, но и не перегружаете всю проводку квартиры или дома.

Неправильное подключение

Чаще всего ложное отключение происходит из-за неправильного монтажа устройства защитного отключения или розеток. В этом случае срабатывание защиты происходит сразу после подачи напряжения.

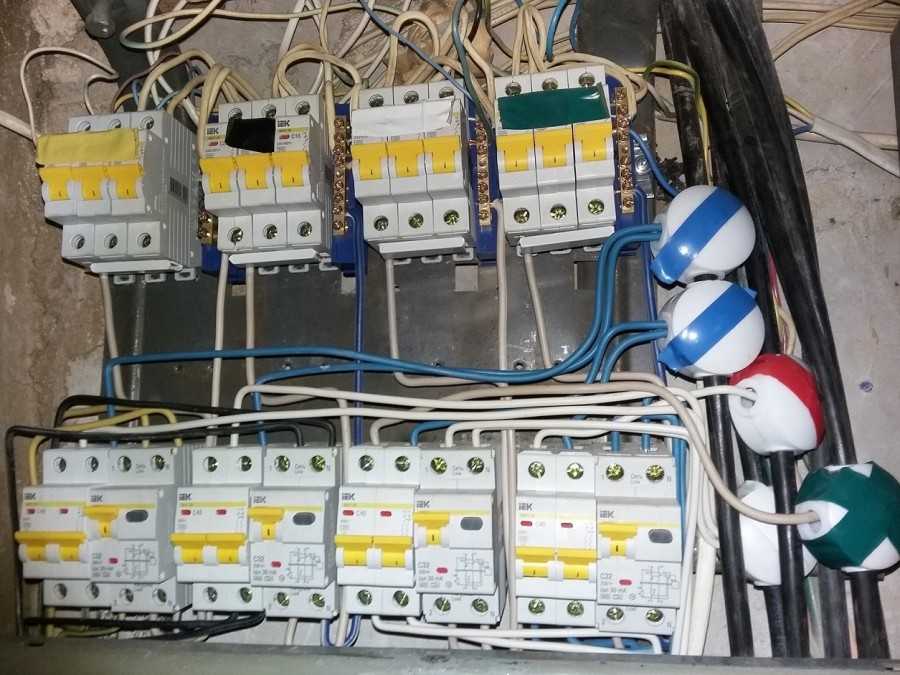

Ошибочное подключение в электрощите

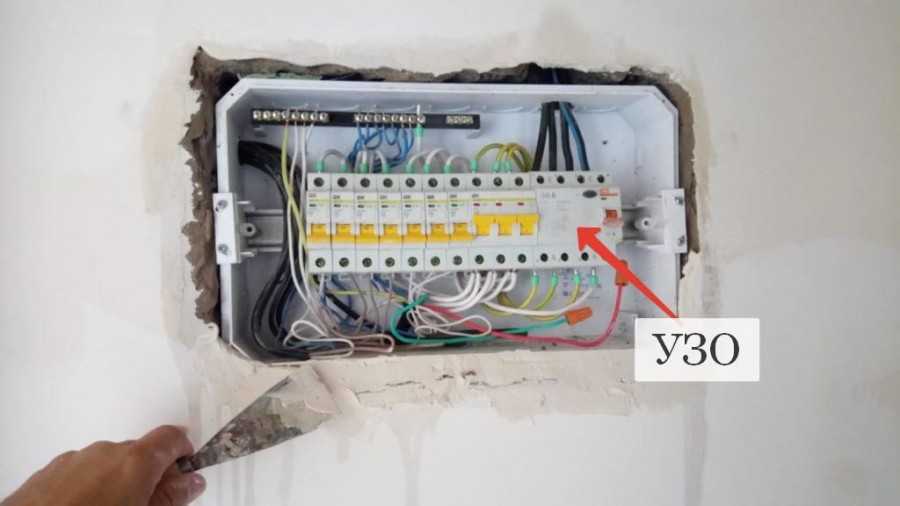

Монтаж аппарата в электрощите необходимо производить по схеме, которая находится на корпусе или в прилагаемой инструкции.

Среди наиболее частых ошибок подключения являются соединение нулевого провода и провода заземления на общей шине. Соединение нулевых проводов разных групп УЗО или объединение нулей на выходе.

Одна из самых распространённых ошибок при подключении — подключение только одного ноля, по аналогии с реле напряжения.

Неправильный монтаж в розетке

Если срабатывание происходит после установки розетки или включения в неё исправного устройства, то одной из причин может быть неправильный монтаж розетки:

1. при установке электророзетки в установочную коробку под лапки попали провода и произошло замыкание между нулевым (N) и заземляющим проводом (PE);
2. при подключении проводов были перепутаны нулевой провод и заземление.

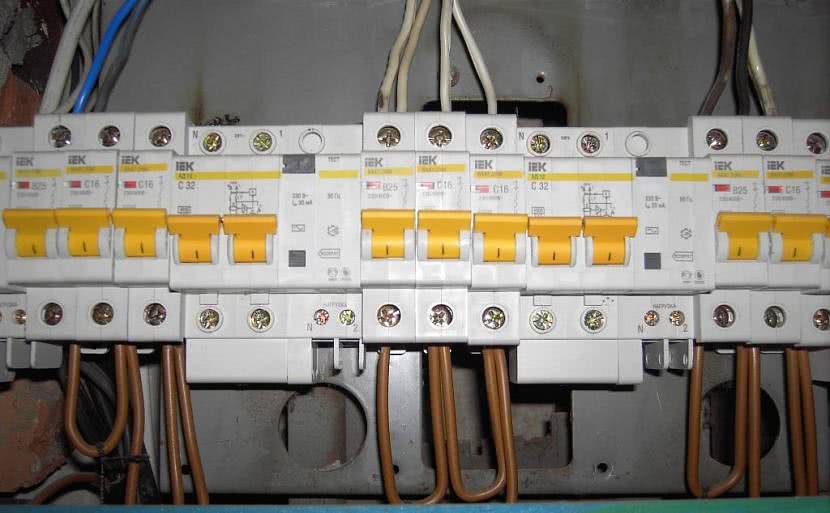

Дифференциальный автомат

Довольно часто в электрическом щитке квартиры или частного дома установлен дифавтомат. С причинами, по которым он выбивает, все немного сложнее. Дело в том, что это устройство сочетает в себе два защитных прибора: УЗО и автоматический выключатель. Следовательно, причины, которые приводят к его срабатыванию, более обширны и относятся к различным факторам.

Что приводит к отключению автоматического размыкателя, мы рассмотрели выше. Эти же причины оказывают влияние и на дифавтомат и вызывают его срабатывание. Но, кроме этого, дифференциальный аппарат работает и как УЗО, следовательно, срабатывает на ток утечки, который найти несколько сложнее.

Причины срабатывания

Разберем основные причины срабатывания этого защитного устройства и возможные места образования тока утечки.

Прежде всего, если сработал дифавтомат, его нужно осмотреть, при необходимости подтянуть контакты

Также при обследовании защитного устройства, обратите внимание на проводку в электрическом щитке. Возможно, фазный провод лежит на металлическом корпусе, который заземлен. Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает

Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает.

Если в электрощитке все нормально, значит, произошла утечка тока в цепи, которую защищает аппарат. Это может произойти в нескольких местах:

1. Причиной может стать любой электроприбор. При пробитии на корпус, дифавтомат гарантировано отключится: это его одна из основных функций, защищать человека от поражения электротоком.
2. Возможно, следствием стала старая электропроводка, вернее, ее изношенная изоляция: через микротрещины постепенно возникает утечка тока, на что и реагирует дифавтомат. Если проводка новая, утечка возможна в месте плохого контакта или если стена отсырела, например, вследствие затопления.
3. Распространенной ошибкой неопытных электриков является замыкание нулевого провода с защитным заземлением. Это делать категорически запрещено, поскольку приводит к срабатыванию защитных устройств типа УЗО или дифференциального аппарата.
4. Повреждение корпуса или западание кнопки тест также может стать причиной срабатывания устройства. В этом случае необходимо заменить неисправный прибор.
5. Погодные условия, а именно сильная гроза, часто приводит к тому, что дифавтомат выбивает. Это происходит из-за сильных атмосферных разрядов, которые усиливают естественные утечки тока. В таком случае следует подождать, пока гроза стихнет, а после включить напряжение.
6. Непрофессиональный монтаж или установка проводки на скорую руку, приводит к тому, что электрическая схема подключения дифференциального аппарата не соблюдена. Это и приводит к тому, что его периодически выбивает без видимых причин.

Исправность прибора нужно периодически проверять. Для этого при снятой нагрузке нажимается кнопка «тест». Исправный дифавтомат должен отключиться. Если устройство не отключается, оно не выполняет защитные функции, и его лучше заменить рабочим прибором.

Способы обнаружения места утечки

Чтобы найти место тока утечки, после того, как сработал дифавтомат, требуется отключить все электроприборы из розеток. После этого включается защитное устройство. Если повторного отключения не происходит, значит, какой-то прибор пробивает на корпус. Обнаружить его можно прозвонив мультиметром.

Если же дифференциальный аппарат выбивает и дальше, следовательно, проблема в проводке. Ревизию электрической цепи лучше всего начать с розеточных групп и распределительных коробок

Особое внимание нужно обращать на места соединений и перекручивания проводов, целостность изоляции и надежность контактов

После проверки всех контактных групп в электрической сети, переходят к следующему этапу. Нужно проверить каждую отдельную линию на предмет утечки тока. Начинать рекомендуется от электрического щита, постепенно продвигаясь вглубь дома или квартиры. Определив линию или распределительную коробку, после которой возникает дифференциальный ток, все скрутки отсоединяют и прозванивают каждый провод.

Таким образом, находится цепь, где повреждена изоляция. При необходимости, меняют проводку или изолируют поврежденный участок. Иногда для этого приходится доставать провод из стены, если проводка скрытая. Но такие случаи довольно редки: если электропроводка совсем старая, ее лучше заменить во время ремонта или при установке дифаппарата.

Ложные срабатывания защитного устройства

УЗО – сложный механизм. Иногда он может работать неидеально и срабатывать, когда на то нет видимых причин. Это ложное выключение. К нему ведёт много факторов.

Для некоторых моделей приборов свойственно выбиваться ночью. Это обусловлено тем, что в тёмное время суток уменьшается напряжение на трансформатороэлектроустановку. В результате в жилом помещении напряжение зашкаливает, подталкивая домашнюю станцию выполнять свои функции.

Выбивает УЗО при включении машинки для стирки

Защитный агрегат может срабатывать при активации работы стиральной машины. Скорее всего, причина кроется в неправильном подключении бытовой техники.

Что рекомендуется проверить:

• заземление проводящих частей;
• не соприкасается ли корпус стиралки с металлическими элементами;
• кабель питания на предмет целостности.

Если в квартире установлена техника, которой более 5 лет, то могут отмечаться проблемы с изоляцией

Обращайте внимание на:

• кабели, провода, шнуры машины, вероятно есть повреждения;
• подтёки, мотор и вся электрика должна всегда оставаться сухой;
• обмотку двигателя, часто люфт способствует срабатыванию УЗО.

Срабатывает УЗО на водонагревателе

Водонагреватель – устройство для непрерывного нагрева воды в местной системе водоснабжения. Удобное приспособление в сезон отключения горячей воды. УЗО может срабатывать на него. Причины:

• кабель питания или сам агрегат повреждён, есть трещины, заломы, сколы и т. д.;
• металлические элементы касаются прибора с оголённым проводом;
• протечка котла;
• образуется конденсат в результате повышенной влажности воздуха, что приводит к замыканию.

Чаще всего владельцы помещений сталкиваются с нарушениями изоляции. ТЭН бойлера работает не в щадящих режимах, детали быстро изнашиваются. Такое характерно для чайников, духовок и иных бытовых принадлежностей с нагревателями.

Выбивает УЗО при включении света

Такое встречается нечасто, но доставляет максимум неудобств. Проблему требуется решить незамедлительно. Обычно подобное срабатывание отмечается после полной замены старой проводки, установки новых люстр и ламп.

На что обратить внимание:

• на распаячные коробки: скруток без изоляции быть не должно;
• нет ли шпаклёвки, грунтовки, цемента и т. д. на токоведущих частях систем электроснабжения;
• не заломлен ли провод в осветительном приборе;
• на целостность изоляций в проводах выключателей;
• на отсутствие перебитой проводки, замурованной в стену.

Зачастую УЗО срабатывает в результате обрыва кабеля, находящегося в стене. В момент сверления бур может попасть в провод, негативно влияя на целостность фазы, нуля и земли.

Срабатывание защиты без нагрузки

Чтобы проверить, что защитный механизм срабатывает без нагрузки, нужно отключить от розеток все электрические приборы и выключить световое освещение во всём помещении. Если УЗО всё равно выбивает, что причин может быть несколько:

• проводка превысила свой срок эксплуатации, есть растрескивания, хлипкость, которые ведут к утечке тока на землю;
• во время ремонтных работ электрический кабель в стене был повреждён.

Бывает, что сам защитный прибор вышел из строя. В этом случае отключите фазный провод, отходящий от станции. Если срабатывания не прекратились, значит аппарат работает некорректно.

Почему срабатывает УЗО – ООО “Инжпроф”

Устройство защитного отключения (далее – УЗО) выполняет функцию отключения электропитания, при возникновении утечки тока в цепи фаза-ноль.Проверить исправность УЗО необходимо, не только перед его первым применением, но и также в процессе эксплуатации.Первый способ проверки УЗО – нажать на кнопку «Тест».На кнопке «Тест» обычно изображена большая буква «Т». При нажатии кнопки «Тест» эмитируется случай утечки тока.При этом величина тестового встроенного резистора задает номинал тока утечки, который должен быть не более чем дифференциальный ток, на который рассчитано само УЗО.При нажатии на кнопку «Тест», УЗО должно сработать, если оно правильно подключено к электрической сети и исправно. Причем сработать УЗО должно не зависимо от того подключена к нему нагрузка или нет. Такой проверки в бытовых условиях вполне достаточно.Рекомендуется производить проверку УЗО примерно один раз в месяц.Если УЗО не отключается, при нажатии кнопки «Тест», оно неисправно, а именно неисправен один из его элементов.Одним из тех случаев, когда тест на УЗО не срабатывает, является неисправность механизма симуляции тока утечки. В таком случае УЗО может продолжать выполнение своей защитной функции, даже, несмотря на имеющуюся неисправность (рекомендуется заменить такое УЗО).Рассмотрим наиболее частые причины срабатывания УЗО.Ток утечки внутри УЗО. Внутри корпуса УЗО может сконденсироваться влага, которая приведет к появлению токов утечки внутри схемы УЗО.Неисправна кнопка «Тест». Часто встречающейся неисправностью нормально-открытого контакта кнопки «Тест» является «залипание», что ведет к постоянному срабатыванию УЗО.Кратковременный ток утечки. При включении мощных электроприемников, имеющих индуктивный или емкостной характер, а также импульсных блоков питания (зарядка для телефона, компьютер), УЗО может сработать.Попадание человека под напряжение. При касании человеком токоведущих частей, находящихся под рабочим напряжением, через его тело начинает проходить ток утечки на землю, который отключает УЗО.Нарушение изоляции электропроводки.Неисправен спусковой механизм. При такой неисправности, УЗО будет отключаться от вибраций и колебаний, например, при сильном закрытии двери или работе перфоратором.Схема подключения. Неправильный выбор схемы его подключения.Примеры ошибок при подключении УЗО:1) Соединение нейтрали и заземления после УЗО.Наиболее частая ошибка монтажа, когда в цепи нулевой рабочий проводник (N) соединен с какой-либо открытой частью электроустановки или с нулевым защитным проводником (PE).

2) Неполнофазное подключение УЗО.При подключении нагрузки, до УЗО, к нулевому рабочему проводнику (N) — ток нагрузки станет дифференциальным для УЗО и произойдет ложное срабатывание устройства.

3) Соединение нулевого и заземляющего проводника в розетке.Монтаж розеток, а также клеммных коробок непосредственно самой электроустановки, может сопровождаться неправильным соединением проводников.При чем, даже если в розетку ничего не подключено, УЗО все равно будет срабатывать.

4) Подключение двух УЗО с объединением нулей.Такое подключение становится причиной возникновения дифференциального тока нагрузки по отношению к обоим УЗО, что приведет к срабатыванию одного из них или обоих сразу.Включение каждого УЗО осуществляется посредством рычага управления. Если одно из УЗО перевести в активный режим, то кнопка «Тест» будет функционировать. В случае же перевода в рабочее состояние обоих УЗО, такая ошибка подключения приведет к тому, что оба УЗО отключатся, если будет нажата кнопка «Тест» на одном из них.

5) Два и более УЗО — неправильное подключение нулевых проводов.Такая ошибка монтажа станет заметна на этапе подключения электроприборов, когда все УЗО будут срабатывать одновременно.

6) Неправильное подключение фазы и нуля (фаза и ноль с разных УЗО).Эта ситуация определяет дифференциальный ток нагрузки для обоих УЗО, что и служит причиной срабатывания как одного устройства, так и двух сразу.

7) Несоблюдение полярности подключения.Такая ошибка повлечет за собой неправильную работу УЗО. В частности, кнопка «Тест» не будет функционировать, а подключение нагрузки приведет к срабатыванию устройства.

Неправильное подключение трехфазного УЗО.Такая ошибка может появиться, когда на клеммы заводятся одноименные фазы. Конечно, если предполагается работа однофазных потребителей, то такое подключение не влияет на правильное функционирование устройства.

3 Устраняем причины частого отключения АВ – что и как делать

Если пропал свет, не работают розетки, идем к щитку и смотрим на автоматические выключатели. Чаще всего придется просто включить автомат. Современные АВ при срабатывании отправляют ручку включения вниз. Чтобы включить питание, поднимаем ее вверх. Во многих домах еще встречаются автоматы старого советского образца, у которых при срабатывании ручка находится в верхнем положении. Если АВ в щитке много, найти сработавший трудно. По очереди выключаем и включаем все автоматы.

Чтобы включить питание в современных АВ нужно поднять ручку включения вверх

Если сеть перегружена, она будет отключаться автоматом, но не постоянно, а через некоторый временной промежуток, необходимый для срабатывания защиты. Реже всего случается перегрузка цепей освещения. Обычно их защищает один автоматический выключатель на 10 А, этого в большинстве случаев достаточно. Но если установлено много дополнительных светильников, особенно галогеновых или с применением ламп накаливания, ставим отдельный автомат для освещения.

Гораздо чаще встречается перегрузка сети от бытовых электроприборов. Если включить потребителей на 20 А, а номинальный ток срабатывания автомата – 16 А, цепь, конечно, разорвется. Чтобы появилось полное убеждение, что автомат срабатывает от перегрузки, подсчитываем общее потребление тока электроприборами. Особенно хорошо это сделать в момент отключения электричества защитным устройством. Суммируем мощность всех включенных приборов, это число делим на напряжение сети (220 В), получаем силу тока в Амперах.

Сравниваем нагрузку сети с номиналом автоматического выключателя. В случае значительного превышения нагрузки тока от номинального автомата используем одновременно меньшее количество бытовых приборов. Если в доме старая алюминиевая проводка с малым сечением, устанавливаем дополнительное устройство – приоритетное реле тока, которое принудительно отключит неприоритетный прибор. Амперметр и вольтметр в щитке позволят визуально контролировать нагрузку и напряжение.

Плохой контакт возникает при некачественном соединении, может быть в любом месте – от ввода на автомат, распределительных коробок до светильников и розеток. Слабо подтянутые контакты затягиваем, если они не успели подгореть, оплавленный автоматический выключатель меняем на аналогичный. Контакты розеток со временем ослабевают, подгорают. Смотря по степени повреждения, поджимаем контакты или меняем розетку. Осматриваем систему освещения – выключатели, светильники и устраняем неполадки аналогичным способом, что и в розетках. В последнюю очередь смотрим контакты в распределительных коробках, устраняем проблемы.

Бытовая техника может иметь различные неисправности, способные вызвать срабатывание защитного автомата. Если это происходит с определенной закономерностью, большая вероятность именно такой причины. Замечаем, при включении какой техники срабатывает автомат, отключаем ее и смотрим, как ведет себя АВ без этого прибора. Если отключения не происходит, ищем неисправность в бытовой технике или сдаем в ремонт.

При коротком замыкании нужно проверить выключатели и розетки

При коротком замыкании, если выбило пробки, делаем осмотр выключателей и розеток, проверяем, как подключены жилы к клеммам, подтягиваем винты, если провода настолько слабо затянуты, что могут соприкасаться и коротить. Дальше переходим к распределительным коробкам, проверяем, нет ли оголенных проводов, способных при касании вызвать короткое замыкание. Затем проверяем качество соединений в светильниках, люстрах. Последней проверяем проводку, которая в большинстве скрыта в стене. Для обнаружения КЗ пользуемся тестером или вызываем электрика, имеющего тепловизор или другие приборы, способные обнаружить короткое замыкание в скрытой проводке.

Другие причины отключения сети автоматом случаются довольно редко. Перегорела лампочка накаливания, АВ разорвал цепь. Ничего страшного нет, просто возникла кратковременная перегрузка, автомат среагировал. Иногда выбивает при включении стабилизатора, если он при запуске создает ток, выше номинального в автомате. Если отключение происходит при включении освещения, проверяем светильники мультиметром. После затопления квартиры случается, что расклеивается изоляция, происходит короткое замыкание. Обязательно после подтопления проверяем всю проводку.

Принцип работы устройства защитного отключения

УЗО предназначено для автоматического разъединения электроцепи, если показатели дифференциального тока на защищаемом участке превышают допустимые значения.

Несложен и принцип действия прибора. Фазу и ноль подключают к выводам, и устройство сравнивает проводники по силе тока.Прибор определяет утечку тока и реагирует на нее. Из-за особенностей назначения и функционирования его еще называют выключателем дифференциального тока (ВДТ)

Теоретически разницы быть не должно, но на практике погрешности есть. Если эта разница превышает допустимые значения, срабатывает механизм автоматического отключения.

Чтобы не было ложных срабатываний, важно изначально правильно подобрать прибор

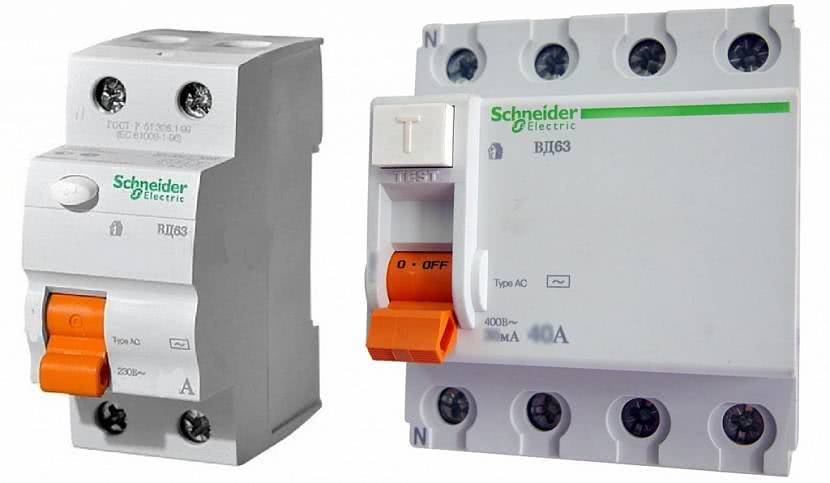

Особенности выбора УЗО

Прежде, чем приступать к выбору УЗО, следует определить тип электрической проводки, проанализировать эксплуатационные особенности помещения и подобрать схему подключения устройства для защиты.

В продаже есть УЗО с различным предельным значением дифференциальных токов. Каждое устройство имеет свое предназначение. Для использования в быту используются приборы с уровнями 10 мА, 30 мА, или 100 мА. Для защиты жилых зданий или офисов обычно этого достаточно.

Виды УЗО нужно выбирать в соответствии с конкретными условиямиИсточник samodomik.ru

Стандартный вариант устройства не способен отключить силовые контакты если сеть перегружена, или предохранить проводку от возникновения коротких замыканий. Для избежания неприятных ситуаций стоит дополнить защиту автоматическими включателями или другими защитными механизмами.

Также каждый покупатель должен знать как проверить УЗО. Для этой цели каждый прибор имеет тестовую кнопку. При ее нажатии происходит утечка тока, и силовые контакты должны автоматически отключатся.

При нажатии на тестовую кнопку прибор должен отключитсяИсточник electrikmaster.ru

Устраняем неполадки в сети

Предварительно выяснив, почему срабатывает УЗО, становится легче конкретизировать неполадку. Так, если дело в некачественном монтаже, то следует разобрать всю линию и вновь подключить все фазы, руководствуясь специальной схеме. В случаях, когда УЗО сработало и не включается обратно даже при опущенных автоматах, придется полностью заменить защитное оборудование.

Поиск “виновника” может проходить двумя способами:

Визуально осмотреть каждое устройство, попытаться выявить признаки неисправности (неработоспособность, обугленные провода, повреждение корпуса, шнура или вилки, неприятный исходящий запах).

Поочередно подключать к сети каждый агрегат, наблюдая за реакцией УЗО, которое вновь сработает при подключении неисправного прибора.

Причина, почему УЗО срабатывает без нагрузки – это неисправная проводка. Такой исход самый трудоемкий и энергозатратный по устранению возможной неполадки. Перед тем, как полностью менять линию на новую, попробуйте сделать следующее:

• Провести тщательный осмотр всех розеток, выключателей, распределительных коробок и щитка на предмет отхождения “нуля”, оголения жилы и попадания влаги.
• Проверить, не является ли виновником срабатывания верхний свет.

УЗО – это гарантия нашей безопасности, поэтому при его срабатывании необходимо провести ревизию всей электропроводки, а при выявлении неполадки сразу устранить ее во избежание повторения.

Диагностика функциональности и поиск поломок

Решение проблемы возможно лишь после адекватной диагностики. Необходимо проверить правильность схемы подключения защитного прибора. Эту работу следует выполнять особенно тщательно, т.к. ошибки в монтаже чаще всего провоцируют ложные срабатывания механизма.

Зачастую УЗО выбивает даже после отключения всех электроприборов от сети. Это указывает на изначально неправильный выбор. Если установлено устройство на 32 А, его лучше заменить моделью на 64 А

Лишь опытный специалист способен найти поломку, не тестируя всю систему.

Гораздо легче проверить ее пошагово:

• Необходимо отключить электропитание во всем помещении. Центральный рубильник находится в щитке. Если проблема возникла в квартире, то выключатель расположен в щите на лестничной клетке. После этого УЗО включают. В норме автомат должен сбросить его. Если нет – механизм устройства сломан, и его придется заменить.
• Стоит проверить кнопку «Тест». Центральный выключатель при этом должен оставаться выключенным. От выходных клемм автомата отсоединяют провода, включают рубильник. Показателем нормальной работы кнопки является положение «Включено» прибора. Если же флажок сбрасывается без нагрузок, то устройство неисправно.
• Далее нужно определить, насколько устройство соответствует токам потребления. В первую очередь отключают все приборы-потребители, а рычажок автомата включают. После этого нужно поочередно включать технику.
• Один из приборов может выбить УЗО. Если это происходит, нужно будет отремонтировать его или же купить защитное устройство, рассчитанное на большие допустимые токи.

О других способах проверки УЗО на работоспособность можно прочесть в этом материале.

Если УЗО выбивает при отключенных электроприборах, значит, проблема в проводке. Придется ее протестировать, чтобы определить поврежденный участок.

Это интересно: Схема подключения УЗО в однофазной сети с заземлением и без «земли»

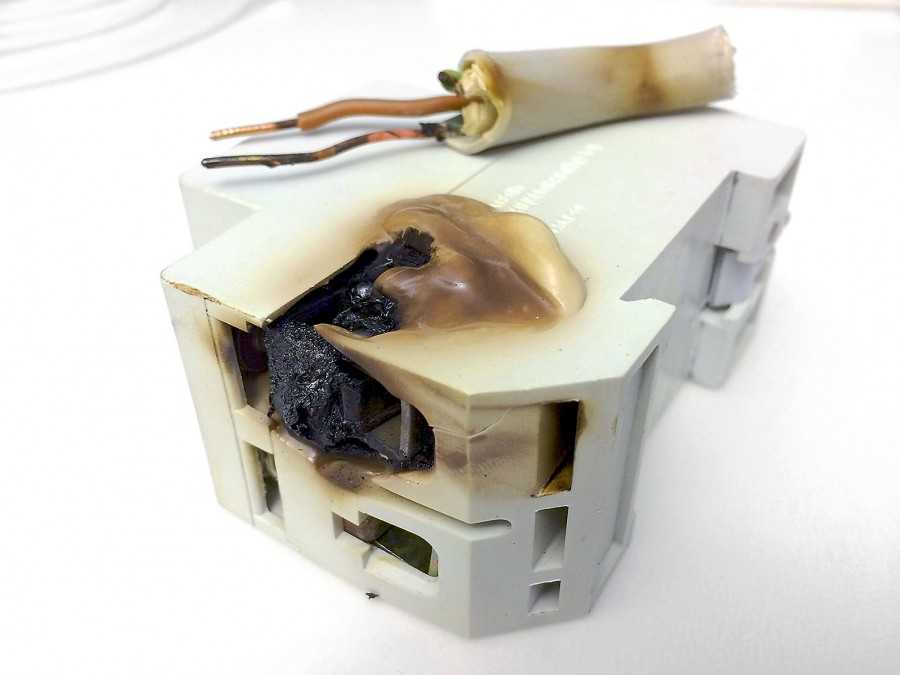

Распространенные неисправности УЗО

Внутри УЗО есть подвижные элементы. Устройства из бюджетного ценового сегмента не отличаются своей надёжностью. Есть прибор вводный, через него проходит ток, нужный всем жителям помещения, то большая нагрузка приводит к тому что, защитное оборудование срабатывает на выключение.

Сломалась кнопка проверки работоспособности

Клавиша «текст» нужна для проверки работоспособности УЗО. Часто она приводит прибор к некорректному функционированию. Проверяется он 1 раз в месяц. Частое нажатие на кнопку ведёт к ряду последствий:

• заклинивание в результате сильного нажатия или попадания частиц пыли;
• поломка подвижных деталей;
• попадание инородных предметов на токопроводящие контакты «текст».

Поломка механизма активации

Для отключения УЗО предусмотрен рычаг, который воздействует на специальную защёлку, высвобождая контакты. Большой физической силы не требуется. Если в системе присутствует поломка, то отмечаются непроизвольные срабатывания УЗО.

Чаще всего проблема отмечается при нагреве. Под действием тепла элементы механизма изменяют свои размеры, что приводит к освобождению защёлки и отключению защиты. Еще один фактор – вибрация. Если агрегат находится на грани, он вырубается даже от самых незначительных постукиваний.

Рассмотренные неисправности можно исправить самостоятельно с помощью отвёртки:

1. Выключите УЗО и слегка постучите по корпусу рукояткой инструмента.
2. Деактивируйте автомат. Механическая проблема проявит себя и без напряжения.

Утечка тока внутри УЗО

В защитное устройство может попасть грязь, пыль, влага. От такой проблемы мало кто застрахован. Нежелательные частицы приводят к токам утечки в самом УЗО. Неисправность встречается в оборудовании, расположенном не в щитках, а на открытом пространстве. Почти всегда достаточно снять УЗО и дать ему просохнуть.

Температура должна быть от +30 до +50 градусов. Если после этого срабатывания прекратились, значит, влияние оказывает вода. Это конденсат, который возник в результате перепадов температуры. Повышенная влажность воздуха в квартире – ещё одна причина намокания прибора и замыкания сети.

Срабатывание УЗО от бытовых приборов

Большая часть аппаратов, размещённых в домах и квартирах, имеют в своей конструкции фильтрующие конденсаторы. Такой пример: системные блоки стационарного компьютера.

Ошибки подсоединения УЗО

УЗО должен устанавливать специалист с соблюдением многих требований. Срабатывает неверно монтированный защитный механизм сразу после завершения работ, хотя такой же прибор в этом же помещении функционировал корректно.

Выключение также отмечается в случае некорректной установки электрических приборов. К примеру, старое УЗО выбивает после подключения розетки. Значит, проблема кроется в фурнитуре, требуется пересмотреть расположение проводов.

О том, как правильно подключить УЗО, рассказывается в видео:
