Особенности работы светодиодов
Использование p-n перехода в источниках света привело к появлению популярных бытовых LED-лампочек. Главным козырем технологии стала экономичность и долгий срок службы, подтверждаемый гарантией на два-три года.
Важный плюс работы светодиодных ламп – их экологичность. Лампы безопасны для человека и домашних животных, так как в их спектре излучения отсутствуют ультрафиолетовые волны. При производстве LED-ламп не применяются опасные материалы. Они принадлежат к IV классу опасности, что относит их к малоопасным отходам, с возможностью выбрасывать с обычным мусором.
Значимым минусом LED-источников считается их стоимость, высокая по сравнению с лампами накаливания. Кроме того, иногда их работа сопровождается специфическими эффектами: светодиоды мигают или продолжают испускать тусклый свет после отключения.
Такие эффекты нередко связаны с сохранением заряда. Энергия накапливается в конденсаторе и провоцирует мигание, если пульсирующий ток слабый. Если ток более сильный, его хватает для поддержания продолжительного тусклого свечения.
LED-лампы чувствительны к малым значениям токаИсточник homestratosphere.com
Причина мерцания энергосберегающих ламп при выключенном свете
Дело в том, что большинство хозяев, максимально создавая удобство и комфорт для проживания в своем жилище, стараются устанавливать выключатели со светодиодной подсветкой, которые очень удобны в ночное время суток. Но в тоже время это и является основной причиной феномена моргания лампы после выключения света.
В отличие от обычных выключателей, которые при выключенном режиме разрывают электрическую цепь, в выключателе со световым индикатором постоянно присутствует незначительное питание, не создающую нагрузку на общую сеть.
Это же незначительное питание, которое проходит через подсветку выключателя, и является подзарядкой для фильтрующего конденсатора в энергосберегающей лампе. Накопив достаточное количество питания, он старается запустить лампу, но в итоге энергия хватает только на короткую вспышку света. После чего конденсатор вновь разражается, и этот процесс повторяется.
У многих может, возникнут вопрос, моргает энергосберегающая лампа после выключения, не опасно ли это? Такая вероятность существует. Так как ресурс такого изделия рассчитан на определенное количество запусков, и со временем при частом запуске этот запас может быстро выработаться и раньше гарантированного срока выйти из строя. Для организма человека также вероятен риск, если учесть что свет мигает в жилых комнатах, происходит усталость зрения, вследствие чего снижается мозговая активность и трудоспособность организма в целом. Чаще всего этому подвержены дети. По стандарту коэффициент мерцания света не должен превысить 20%.
Здесь также можно упомянуть и о светодиодной ленте, по принципу он аналогичен работе лампы, на входе блока питания предусматривается такой же диодный выпрямитель и конденсатор, что после выключения света она переходит в тлеющий режим, и время от времени моргает.
Уважающие себя изготовители информируют потребителей, указывают на упаковке данного изделия информацию надлежащего характера «не используется с клавишными выключателями с подсветкой, фотоэлементами, регуляторами яркости, диммерами, таймерами и др.».
Почему моргает энергосберегающая лампа после выключения и как устранить видео
В редких случаях бывают и исключения когда выключатель в комнате без светодиодного индикатора, но свет все равно мигает. Причиной этому может послужить изделия из низкого качества. Обычно качественные световые приборы, стоят не дешево, но наш менталитет привык практический экономить на всем, что нередко приходиться покупать китайскую продукцию сомнительного качества, без гарантии на брак и срока службы.
В данном случае самое простое и быстрое решение проблемы, это отключить подсветку в выключателе от питания путем перекусывания одного провода, который питает подсветку после выключения.
Откусываем светодиод в выключателе видео
Но иногда встречаются такие ситуации, где хозяева не желают отказываться от таких удобных выключателей, одной из причин может послужить даже то, что они являются как неотъемлемой частью декора. Как быть и что делать в такой ситуации?
Как удачный способ решения в данной ситуации, это к энергосберегающей лампе параллельно вмонтировать дополнительное сопротивление (резистор) мощностью 2 Вт и сопротивлением 50 кОм.
На рабочую схему светодиодных ламп данное сопротивление никак не повлияет, но при выключенном выключателе с рабочей подсветкой, то питание, которое подается для подзарядки пусковому конденсатору, будет потребляться встроенным резистором.
В целях безопасности, встраиваемое сопротивление следует изолировать терма усадочной трубкой. Само подключение резистора можно произвести в распределительной коробке (весь процесс можно просмотреть на видео), в плафоне или же у патрона лампы.
Мигает выключенная энергосберегающая лампа, как устранить проблему видео
И в заключение хотелось бы сказать, если моргает экономка после выключения света, не поленитесь, исправьте этот недостаток, так вы сможете уберечь ее от преждевременного выхода из строя. У вас в доме установлены выключатели с подсветкой, и вы в скором времени планируете приобрести энергосберегающие лампы? наш совет перед покупкой обязательно поинтересуйтесь у продавца, есть ли у них лампы, которые не мигают при выключенном свете. Учтите, что небольшая переплата, может сэкономить вам кучу времени и нервов на разбирательство и устранения данной причины.
Причины отсутствия фазы
Сразу стоит сказать, что фаза пропадает по одной единственной причине — нет контакта
При этом неважно — оборван кабель или разомкнут разъединитель на трансформаторной подстанции. При этом все сказано и для трёхфазной и для однофазной сети
Также не все знают, что однофазная сеть 220В является одной из фаз трёхфазной сети с линейным напряжением 380В, а между фазой и нулем в этом случае получается 220В. Давайте рассмотрим, что делать если пропала фаза на примере разных ситуаций.
Не работает освещение
Если нет света, но работают розетки, первым делом проверьте наличие напряжения в патроне на люстре. При этом проверить наличие фазы можно индикаторной отверткой, но будьте внимательны — велика вероятность сделать КЗ.
Если там ничего нет, возможно проблема в подключении проводов к патрону, если и с этим всё в порядке — тогда, скорее всего, пропала фаза в выключателе или распределительной коробке.
Такое часто происходит, когда контакты выключателя вроде бы замыкаются, но соединения между ними нет, а также если провода были плохо зажаты в клеммнике выключателя. Для проверки выключателя нужно снять его со стены и прозвонить, замыкаются ли контакты при замыкании выключателя, заодно проверить приходит ли на него напряжение.
Если напряжения на выключателе нет — проблема в распределительной коробке или в проводке между ней и выключателем. Если пропадает фаза при включении света — у вас короткое замыкание в патроне, светильнике, либо на линии от выключателя до светильника.
Не работает розетка
В розетках также может пропасть фаза. Это легко проверить, если снять нерабочую розетку и осмотреть качество соединений с проводами. Если соединения хорошие, то нужно знать, как запитаны розетки. Всего различают две схемы соединений:
Шлейф — это когда каждая следующая розетка подсоединяется к предыдущей параллельно, а звезда — когда от каждой розетки идет отдельная линия к электрощиту или распределительной коробке.
Тогда в первом случае нужно проверить состояние клеммников и контактов в предыдущей по цепи рабочей розетке, а во втором случае — осмотреть распределительную коробку.
В одной комнате
Если нет фазы в одной из комнат – обратите внимание на электрощит. Если каждая комната включается отдельным автоматом – возможно выбило автомат на эту комнату, либо же он вышел из строя
В первом случае – искать проблемы в проводке комнаты, а во втором – заменить автомат.
Нет света в многоквартирном доме
Если вы обнаружили, что проблемы с подачей электричества не только у вас, но и у всех соседей по стояку — значит произошел, обрыв одной из трёх фаз либо во вводном электрощите дома, либо в каком-то из подъездных щитов. Такое происходит при отгорании нуля и перекосе фаз, когда из-за перенапряжений нагрузка и её токи неравномерно распределяются между потребителями. В результате контакты какого-то из соединений не выдерживают и отгорают.
В этом случае нельзя самому устранять неисправность, нужно обратиться в управляющую компанию или снабжающую организацию, чтобы они прислали дежурную бригаду электриков.
Реже бывают случаи, когда пропадает две фазы. В этом случае, как и в предыдущих нужно проверить состояние клемм автоматических выключателей на вашем квартирном щите и, если в нем все контакты и клеммы автоматов внешне исправны — вызвать бригаду электриков.
Самостоятельное устранение неисправностей в подъездных электрощитах опасно тем, что вы не можете в полной мере привести отключение всех линий и вывесить запрещающие плакаты.
В частном доме
Если вы обнаружили что пропало напряжение в сети, посмотрите на вводной автомат, если он выбит – включите его. Если после включения автомата напряжение не появилось – проблема во вводе в дом. Также возможна потеря контактов на автомате. А если при включении автомата его сразу же выбивает – однозначно есть короткое замыкание либо в проводке, либо в каком-то из подключенных приборов.
Как устроена LED-лампа
Чтобы разобраться, почему светится выключенная светодиодная лампа, необходимо понять, какой физический процесс лежит в основе ее работы, и как она встраивается в домашнюю электрическую сеть. LED-лампа устроена сложнее привычной лампочки накаливания. Если рассматривать ее снизу вверх, то можно выделить следующие элементы:
- Цоколь. Как и у всех осветительных ламп, это резьбовая деталь располагается в основании прибора и изготавливается из латуни с покрытием из никеля. Цоколь обеспечивает контакт с патроном, а его защитный никелевый слой не дает шанса возникновению коррозии.
- Основание. Полимерное основание цоколя (да, оно расположено выше цоколя) изготовлено из термопластика (ПЭТ материала), используемого и для производства бутылок и разнообразной упаковки для пищевых продуктов. В основании цоколя он нужен для того, чтобы защитить корпус от пробивания электротоком.
Устройство светодиодной лампыИсточник svetilov.ru
- Драйвер. Представляет собой плату с электронными компонентами. Назначение узла (есть несколько типов драйвера) – обеспечение питания светодиодов, и делает он это путем преобразования переменного тока в постоянный. Вопреки распространенному мнению он не защищает светодиоды от скачков сетевого напряжения, а только поддерживает его (напряжение) на постоянном уровне.
- Радиатор. Он действует по аналогии с радиаторами отопления: помогает эффективно отводить тепло, которое выделяет светодиод во время работы. Эффективность теплоотдачи зависит от размера радиатора и материала, из которого он сделан. Поэтому деталь имеет большой размер, а изготавливается из алюминия с анодированным покрытием, предупреждающим окисление металла.
- Светодиодная печатная плата. Алюминиевая плата является основой, к которой крепятся светодиоды. Также она участвует в отведении тепла в радиатор.
- Чипы (диоды). Чип – это микросхема, твердотельный полупроводниковый прибор, ключевой компонент системы. Его задача состоит в превращении электрической энергии в свет. Светоизлучающий диод является наиболее сложной частью LED-лампы.
Чипы на печатной платеИсточник sdelaysam-svoimirukami.ru
Рассеиватель. Полусфера из стекла со светорассеивающими свойствами. Улучшает рассеивание светового потока, делает его равномерным, также служит защитой чипов.
Виды подсветок и принцип действия
Подсветка в выключателях делается следующими двумя способами:
- С помощью неоновой лампочки (так называемого «индикатор тлеющего разряда»).
- Посредством светодиода, включенного параллельно с коммутирующим контактом (фото ниже).
В приборах этого класса потребляет совсем небольшой ток. Причем подсветка зажигается, если клавиши находятся в положении «ОТКЛ» (контакты разомкнуты). При нажатии на клавишу лампочки включаются, а индикация подсветки гаснет.
Принцип работы такой схемы заключается в следующем:
- Неоновая лампочка или светодиод включаются так, что при нажатой клавише «ВКЛ» весь ток протекает через шунтирующий их контакт коммутирующего прибора.
- При отключении освещения параллельная цепочка размыкается, и ток начинает течь через элементы подсветки (фото ниже по тексту).
За счет ограничивающего сопротивления ток через индикатор настолько мал, что не вызывается свечения лампы освещения.
Но это утверждение подходит не для всех типов нагрузок. Оно справедливо для ламп накаливания, например, включенных непосредственно в коммутируемую цепь. Но это правило совершенно не «работает» в случае с компактными люминесцентными лампами и их светодиодными аналогами, подключаемыми к 220 Вольтам не напрямую.
Разборка и чистка контактов
Если вы обнаружили, что выключатель света все-таки работает, но нестабильно, то, зачастую, причина поломки заключается в обгоревших в нем контактах. В данном случае следует руководствоваться такой последовательностью действий:
- После выключения электропитания на участке поломки, следует еще пару раз внимательно проверить выключатель на наличие/отсутствие подачи тока с помощью мультиметра или индикаторной отвертки.
- Убедившись в том, что механизм обесточен, следует аккуратно разобрать выключатель. Для этого сначала с помощью отвертки или другого инструмента нужно поддеть кнопки механизма и снять их.
- Снять пластиковый ободок корпуса выключателя и убрать его.
- Проверить клеммы демонтируемого устройства на наличие тока с помощью индикаторной отвертки.
- В случае разборки двухклавишного выключателя, нужно с помощью маркера обозначить провод, который является совместным для двух видов включения.
- Далее с помощью обычной отвертки нужно ослабить затяжки 2-х болтиков, которые находятся по краям корпуса механизма, а затем вынуть их из пластикового подрозетника.
- После этого оголенные провода, подводящие ток к устройству, зачищаются с помощью подготовленной ранее мелкозернистой шкурки и обматываются с помощью изоляционной ленты.
- На этом процесс починки завершен.
Стоит отметить, что если вы плохо разбираетесь в ремонтном деле, или, если вы вообще впервые в жизни решились на починку выключателя света , располагайте детали устройства во время демонтажа в порядке их разборки. Или, как вариант, сфотографируйте поэтапную разборку устройства, чтобы после решения проблемы, вы смогли спокойно и без всяких раздумий собрать его так, как нужно.
Причины поломок
Определить неисправность выключателя можно по следующим признакам:
- при нажатии на клавишу или при повороте тумблера, регулятора, других действиях свет не включается;
- операции включения ли выключения требуют многократного повторения, клавиши или другие элементы работают с заеданием;
- ощущается повышение температуры корпуса устройства включения света;
- после замыкания цепи слышен треск или видно мерцание лампы;
- частое перегорание лампочек независимо от их типа (накала, светодиодных, галогеновых и т. п.);
- при замыкании контактов в выключателе в нём издаётся потрескивание;
- прибор не подключается к сети.
Эти проблемы могут возникать из-за следующих неисправностей:

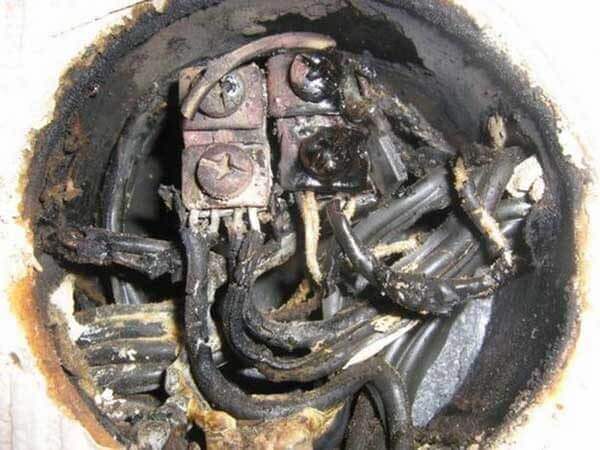

- Разрушение отдельных элементов выключателя или расплавление контактов.
- Нарушение целостности и контакта в месте фиксации электропроводки или клемм.
- В контактной группе разрушен корпус.
- Изношена группа контактов.
Основной принцип работы выключателя любого типа – это замыкание для включения света и размыкание контактов для его выключения. Однако часто в более сложных конфигурациях выключателей поломки могут быть даже несущественными, которые будут препятствовать замыканию цепи светильника.
Восстановление поворотных и сенсорных моделей
Сенсорные выключатели подлежат ремонту в специализированных мастерских. В приборах поворотного типа характерные неисправности имеют примерно те же причины и проявления, что и у клавишных аналогов. В их рабочем механизме также подгорают и полностью изнашиваются замыкающиеся и размыкающие контакты, что объясняется их интенсивной эксплуатацией. Кроме того, по аналогии с уже рассмотренными образцами, в них также возможно ослабление контактов в местах подключения фазных проводников.
Восстановление выключателей этого класса аналогично уже рассмотренному подходу для клавишных изделий. Сложности возникают при поломке кулачкового механизма, отремонтировать который вручную вряд ли удастся. В этом случае специалисты советуют полностью заменить прибор новым изделием.
Почему могут мерцать светодиодные лампы в выключенном состоянии
Вначале скажем пару слов о конструкции светодиодной лампы. Хоть она и подключается к источнику переменного тока, работает она на постоянном. Напряжении в сети 220 В, а для работы светодиодов необходимо меньшее напряжение. Для того, чтобы превратить переменное напряжение в постоянное и снизить его величину в состав светодиодной лампы входит специальное устройство, называемое драйвером.
На входе драйвера установлен выпрямитель из четырех диодов. Для сглаживания пульсаций выпрямленного тока в нем, как и в выпрямителе, используются электролитические конденсаторы. После емкостного фильтра напряжение подается на электронную схему, преобразующую и стабилизирующую выходное напряжение. Теперь, зная конструкцию драйвера, можно объяснить, почему светодиодная лампа мерцает после выключения.
Одной из причин мерцания или периодического вспыхивания светодиодной лампы после выключения являются выключатели с подсветкой. При включенном выключателе ток идет к лампе напрямую через его контактную систему, а при выключенном – через маломощную неоновую лампочку. Работая после отключения последовательно с нагрузкой, она потребляет небольшой ток. Ток протекает не только через лампочку подсветки, но и через нагрузку.
Ток питающий подсветку выключателя проходит через нагрузку
Проходя через выпрямительные диоды драйвера, он заряжает электролитический конденсатор фильтра. Напряжение на нем возрастает и при достижении величины, достаточной для срабатывания схемы стабилизации, поступает на светодиоды. Они вспыхивают и разряжают конденсатор. Далее процесс повторяется с частотой, зависящей от параметров драйвера: емкости конденсатора, способа стабилизации, мощности светодиодов.
Выключатель с подсветкой может быть одной из причин мерцания светодиодной лампы в выключенном состоянии
Точно по той же причине мигают в выключенном состоянии энергосберегающие лампы. В них также установлена схема, включающая в себя выпрямитель, фильтр и схему запуска и поддержания работы лампы. Люминесцентные лампы, имеющие полупроводниковую пускорегулирующую аппаратуру, тоже не терпят выключателей с подсветкой и периодически вспыхивают после отключения. Очевиден и ответ на вопрос, как убрать мерцание светодиодных и других ламп в этом случае. Нужно поменять выключатель на обычный, без подсветки. Либо удалить из него неоновую лампочку. Сделать это несложно, так как лампочка подключается при помощи разъемного винтового соединения и ее отсутствие не повлияет на работоспособность устройства.
Но иногда подсветка бывает нужной, а на некоторых моделях она устроена сложнее, и от нее так просто не избавиться. А замена выключателя не желательна, так как нарушается дизайн помещения. Как в этом случае избавляться от мерцания светодиодных ламп? Нужно исключить прохождение тока через схему лампы, направить его по другому пути. Самый простой выход из положения работает при размещении ламп в люстре или включении группы ламп одним выключателем. Одну из них нужно заменить на небольшой мощности галогеновую или накаливания. Сопротивление их намного меньше, чем всех подключенных к выключателю осветительных приборов, поэтому ток через нее в выключенном положении пойдет больший. Оставшегося миниатюрного тока гарантированно не хватит для зарядки конденсаторов. Если лампа подключена в единственном экземпляре или применение другого типа осветительных приборов нежелательно или невозможно, для шунтирования можно использовать постоянный резистор. Подойдет резистор с сопротивлением около 51 кОм и мощностью не менее 2 Вт. Его нужно подключить к параллельно любой из ламп, объединенных в группу.
Резистор подключенный параллельно шунтирует ток проходящий через нагрузку
Удобно сделать это в соединительной коробке или непосредственно на патроне лампы (если лампа одна в группе).
Выводы резистора нужно изолировать, да и на него самого неплохо надеть термоусаживаемую или изоляционную трубку. Если длины его выводов недостаточно, их можно нарастить, припаяв гибкие провода сечением 1,5 мм 2 . Но почему лампы после отключения все равно мерцают, если в выключателе нет подсветки. Это происходит, если рядом с осветительной электропроводкой идут кабели другого назначения, например, розеточной сети. После отключения выключателя провод, идущий от него к светильнику, оказывается под влиянием этих кабелей и они наводят в нем напряжение, достаточное для мерцания светодиодных ламп. Тем более, что ноль на них приходит всегда. Бороться с наводками можно теми же способами: установкой лампы накаливания или резисторов.
Выключатель с подсветкой: подключение и устранение неисправностей
Клавишные механизмы с подсветкой пользуются все большей популярностью у современного потребителя, повышая комфортность обращения с коммутирующим прибором. В этом случае нет необходимости нащупывать ночью нужную клавишу, чтобы включить свет.
С появлением современной осветительной техники (светодиодных лампочек, в частности) у изделий с подсветкой появились проблемы. Самая распространенная ситуация – это когда осветитель начинает мигать или тускло светится даже при выключенном коммутирующем приборе. Задача этого обзора – разобраться с тем, каким образом можно избавиться от обнаруженной неисправности.
Устройство и принцип работы
Конструкция светодиодных ламп довольно простая. В их конструкцию входит цоколь, металлическое основание, платформа с установленными светодиодами, драйвер, отвечающий за работу и преобразование тока и защитная полусфера из пластика.
Принцип работы очень простой. Соединение катода и анода, разделённых полупроводником начинают излучать свет. В качестве полупроводника используют специальные материалы, которые и являются решающими в качестве излучаемого света, его цвете и прочих показателях.
Часто после покупки или в процессе эксплуатации с подсветкой из светодиодных ламп случается неприятное явление. При выключенном или включенном свете светодиодной подсветки, лампа мигает. А мигает она из-за разных неисправностей, почему это случается, и какие неисправности бывают после выключения и при работе, мы расскажем вам в этой статье.
Подводя итоги
Итак, моргание светодиодных ламп является вполне решаемой проблемой. Выбирайте лампы от известных производителей, которые гарантируют качество своей продукции. А вышеописанные способы помогут справиться с морганием в бытовых условиях.
Привет дорогие читатели моего сайта сайт. И сегодня, я бы хотел поговорить о том, почему моргают светодиодные лампы.
Согласитесь, что такой фактор как освещение домов очень важен, и каждый человек хочет сделать свой дом, как можно светлей и ярче. Но если поставить у себя дома очень много лампочек, то тогда вам будут приходить квитанции за электроэнергию с очень большими суммами. Выход в этой ситуации, конечно же, есть, так как сейчас очень широкий выбор энергосберегающих ламп. И самые экономные лампы сейчас считаются светодиодные.
Многие люди уже давно перешли на этот вид ламп. Я тоже у себя дома практически везде установил светодиодные лампы. И заметил, что света от них стало намного больше, а за электроэнергию стал платить меньше. Но не всё так хорошо, как кажется на первый взгляд. Многие люди при установке таких ламп сталкиваются с такой проблемой, как мерцание ламп при включенном состоянии, и так же и при выключенном состоянии.
А это мерцание не только раздражает, а и очень вредно для ваших глаз. Так что же делать в такой ситуации? Как избавиться от этого мерцания? Если вы тоже столкнулись с такой же ситуацией, то не следует паниковать.
Сейчас мы с вами разберём самые распространённые случаи мерцания, и так же поговорим о том, как от него избавиться.
